Hyundai Coupe 2004 Betriebsanleitung (in German)

7ABGASREINIGUNGSSYSTEM
2
H010A01A-GST Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltendenAbgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zugewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführtenWartungsvorgaben von einem Hyundai-Vertragshändler überprüft und gewartet werden.ABGASREINIGUNGSANLAGE
H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt.
H010C02A-GST
2. Kraftstoffdampf-
Rückhaltesystem
Dieses System verhindert, daß
Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter
Bei stehendem Motor werden die im
Kraftstofftank entstehenden Kraftstoffdämpfe vomSammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmten Betriebsbedingungenöffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfe dem Ansaugsystem desMotors zugeführt werden. H010D01A-AST
3. Auspuff-
Abgasreinigungsanlage
Dieses System wurde in ein hochwirksames System zur Reduzierung der Abgasemissionenunter Beibehaltung einer hohen Fahrzeugleistung integriert.
Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Mo-tor nicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmemMotor und normalem Fahrbetrieb öffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfeder Verbrennung im Motor zugeführt werden.

7
ABGASREINIGUNGSSYSTEM
3
!
KATALYSATOR
H020A01A-AST Bei Benzinmotor Der Katalysator ist ein Teil der Auspuff-
Abgasreinigungsanlage. Mit ihm werden bestimmte Emissionsbestandteile ausden Motorabgasen herausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in derAuspuffanlage. Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhit-zungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermiedenwerden: WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand
halten. Extrem hoheKatalysatortemperaturen können
auf den unzu lässigen Betrieb der
Elektrik, der Zünd- oder der Kraftstoffeinspritzsysteme
zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug soschnell wie möglich vom Hyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann eszu Zündaussetzern des Motors und zu übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht
länger als 10 min lang imLeerlauf laufen lassen.
Katalysator
HGK5061
o Als Starthilfe darf der Hyundai
weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysators führen.
o Bei laufendem Motor weder den Katalysator noch andere Teileder Auspuffanlage berühren, dasie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zur Verfügung.
o Den Hyundai nicht über brennbaren Materialien, wie z.B.Gras, Papier, Blättern oder Stofflappen anhalten. Diese Materialien können mit demKatalysator in Berührung kommen und so zum Brandherd werden.

Fahrgestellnummer (VIN) ............................................. 8-2 Motornummer............................................................... 8-2
Empfohlener Reifenluftdruck ....................................... 8-3 Winterreifen .................................................................. 8-4
Schneeketten ............................................................... 8-4
Auswechseln der Reifen Untereinander ..................... 8-5
Auswuchten der Räder ................................................ 8-6Reifentraktion ............................................................... 8-6
Wann müssen Reifen Ausgewechselt werden? ......... 8-6
Ersatzreifen und Werkzeug ......................................... 8-7
8
VERBRAUGHERIN FORMATION
8

8VERBRAUGHERIN FORMATION
2
F040A02TB-1
1,6LHGK220
I010A01A-GST
FAHRGESTELLNUMMER (VIN)
Die Fahrgestellnummer (VIN) wird zur Zulassung des Fahrzeugs sowie im Zusammenhang mit allen rechtlichenSchritten betreffend der Fahrzeughaltung usw. verwendet. Sie ist auf dem Typenschild, das an derMotorseite der Spritzwand zwischen Motor- und Insassenraum angebracht ist zu finden: I010B01A-AST
MOTORNUMMER
Die Motornummer ist, wie in dernachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt.I010B01B
2,7L
HFO6003
2,0L

8
VERBRAUGHERIN FORMATION
3REIFEN
I020A01A-AST
INFORMATIONEN ZU DEN REIFEN
Die Reifen, mit denen der neue
Hyundai ausgestattet ist, gewährleisten unter normalenFahrbedingungen die max. Leistung. I030A02GK-AST EMPFOHLENER REIFENLUFTDRUCK Der für das Fahrzeug empfohlene Reifenluftdruck ist dem Reifenaufkleber am B-Säulen- Außenblech zu entnehmen. Der angegebene Druck wurde so
ausgewählt, daß die bestmöglicheKombination aus Fahrkomfort, Reifenverschleiß und Fahrstabilität unter normalen Bedingungen gegebenist. Der Reifenluftdruck muß mindestens einmal monatlich überprüft werden. Aus folgendenGründen ist die Einhaltung des empfohlenen Reifendrucks wichtig:
o Ist der Druck niedriger als die
empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist dieWahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß derLauffläche.
6.0Jx15 6.5Jx167.0Jx17 4Tx16 Bereifung/
Fahrzeug-
Ausfuhrung
Felgen-
größe Reifendruck, kPa (BAR)
hinten
210(2,1)210(2,1)210(2,1) 420(4,2) vorne
210(2,1) 230(2,3)240(2,4)420(4,2)
Belastung
Bis 2 Personen Bis zulassiges
Gesamtgewicht
hinten
210(2,1)230(2,3)230(2,3)420(4,2)
vorne
210(2,1)210(2,1)220(2,2)420(4,2)
195/65R15 205/55R16215/45R17
T125/70R16
HGK6003

8VERBRAUGHERIN FORMATION
4
I050A02GK-GST
SCHNEEKETTEN
Schneeketten müssen auf die
Vorderräder aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, unddaß sie entsprechend den Anweisungen des Herstellers aufgezogen werden. Siehe folgende Informationen: Um die Abnutzung von Reifen und
Schneeketten auf ein Minimum zu reduzieren, die Schneeketten nicht länger als erforderlich verwenden. Reifengröße
195/65 R 15 205/55 R 16 215/45 R 17 Dicke der
Schneeketten
Max. 15 mmMax. 10 mm Max. 10 mm
I040A01S-GST WINTERREIFEN Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichenReifen.Winterreifen müssen auf alle vierRäder aufgezogen werden; andernfalls kann eine Verschlechterung der Griffigkeit dieFolge sein.Winterreifen müssen einen um 0.2bar höheren Reifenluftdruck aufweisenals der für die Standardreifen auf dem Reifenetikett an der linken äußeren Türverkleidung empfohleneLuftdruckwert. Mit aufgezogenen Winterreifen eventuelle Geschwindigkeitsgrenzen der Reifenbeachten.
! VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens dreiStunden geparkt war und seit Beginn der Fahrt nicht mehr als 1.6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung desLuftdrucks der anderen Reifen ebenfalls überprüfen.

8
VERBRAUGHERIN FORMATION
5
!!WARNUNG:
o Auf schnee- oder eisbedeckten Straßen mit weniger als 30 km/h fahren.
o Bei 16"- und 17"-Reifen müssen Schneeketten verwendetwerden, die dünner als 10 mmsind.
o Plötzliche Brems- und
Wendemanöver vermeiden.
o Fest anziehen, um Kontakt mit der vertikalen Karosserie zu vermeiden; wenn Geräusche zu hören sind, die durch denKontakt der Ketten mit der Karosserie verursacht werden, die Ketten zum Schutz vorBeschädigung abnehmen.
HGK5016
I060A02GK-GST

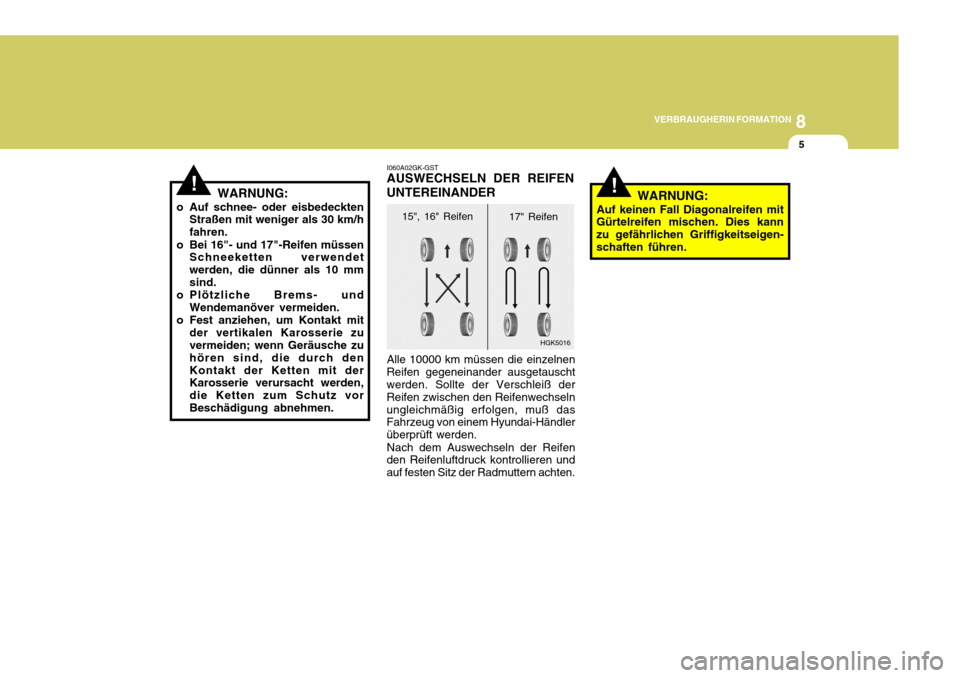

AUSWECHSELN DER REIFEN UNTEREINANDER
Alle 10000 km müssen die einzelnen
Reifen gegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifen zwischen den Reifenwechselnungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händler überprüft werden.
Nach dem Auswechseln der Reifen
den Reifenluftdruck kontrollieren undauf festen Sitz der Radmuttern achten. 15", 16" Reifen
17" Reifen
WARNUNG:
Auf keinen Fall Diagonalreifen mit
Gürtelreifen mischen. Dies kann zu gefährlichen Griffigkeitseigen-schaften führen.

8VERBRAUGHERIN FORMATION
6

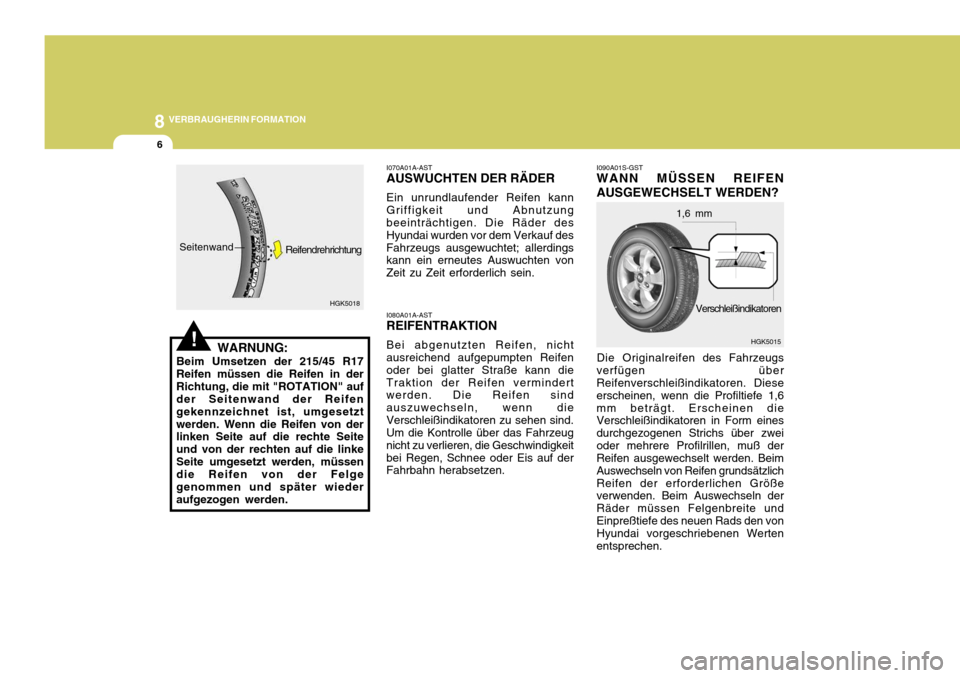

I090A01S-GST WANN MÜSSEN REIFEN AUSGEWECHSELT WERDEN?
Die Originalreifen des Fahrzeugs
verfügen über
Reifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1,6mm beträgt. Erscheinen die Verschleißindikatoren in Form eines durchgezogenen Strichs über zweioder mehrere Profilrillen, muß der Reifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlichReifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite undEinpreßtiefe des neuen Rads den von Hyundai vorgeschriebenen Werten entsprechen. HGK5015
1,6 mm
!
I070A01A-AST AUSWUCHTEN DER RÄDER Ein unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf desFahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein. I080A01A-AST REIFENTRAKTION Bei abgenutzten Reifen, nicht ausreichend aufgepumpten Reifen oder bei glatter Straße kann dieTraktion der Reifen vermindert werden. Die Reifen sind auszuwechseln, wenn dieVerschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeug nicht zu verlieren, die Geschwindigkeitbei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
WARNUNG:
Beim Umsetzen der 215/45 R17 Reifen müssen die Reifen in derRichtung, die mit "ROTATION" auf der Seitenwand der Reifen gekennzeichnet ist, umgesetztwerden. Wenn die Reifen von der linken Seite auf die rechte Seite und von der rechten auf die linkeSeite umgesetzt werden, müssen die Reifen von der Felge genommen und später wiederaufgezogen werden. Verschleißindikatoren
Seitenwand
HGK5018Reifendrehrichtung

8
VERBRAUGHERIN FORMATION
7
!WARNUNG:
o Das Fahren mit abgenutzten Reifen ist gefährlich! Abgenutzte Reifen können zu
Bremswirkungs-, Lenks-
teuerungs- und Griffigkeitsv-erlust führen. Beim Auswechseln
von Reifen am selben Fahrzeug niemals Gürtel- mitDiagonalreifen mischen.
o Der Einsatz von Reifen und Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zuvermindertem Laufvermögen führen und gefährlich sein! I100A01FC-GST

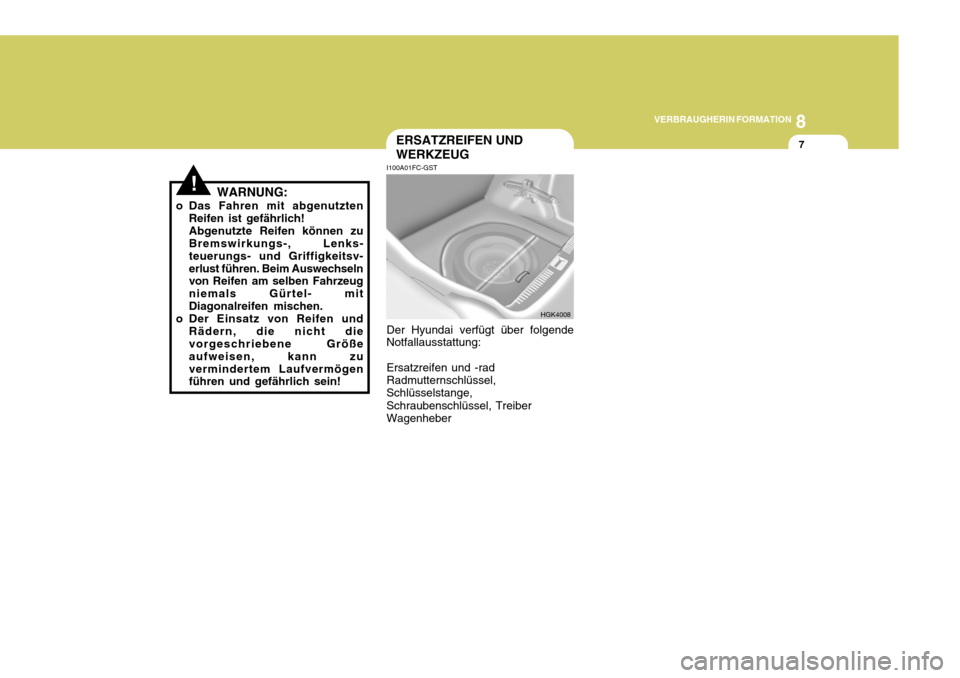

ERSATZREIFEN UND WERKZEUG
Der Hyundai verfügt über folgende
Notfallausstattung:
Ersatzreifen und -rad Radmutternschlüssel, Schlüsselstange, Schraubenschlüssel, Treiber Wagenheber HGK4008

Abmessungen ............................................................... 9-2
Motor .............................................................. ............... 9-3
Schmierstoffabelle ........................................................ 9-4
9
TECHNISCHE DATEN DES FAHRZEUGS
9
