Hyundai Elantra 2004 Manuale del proprietario (in Italian)

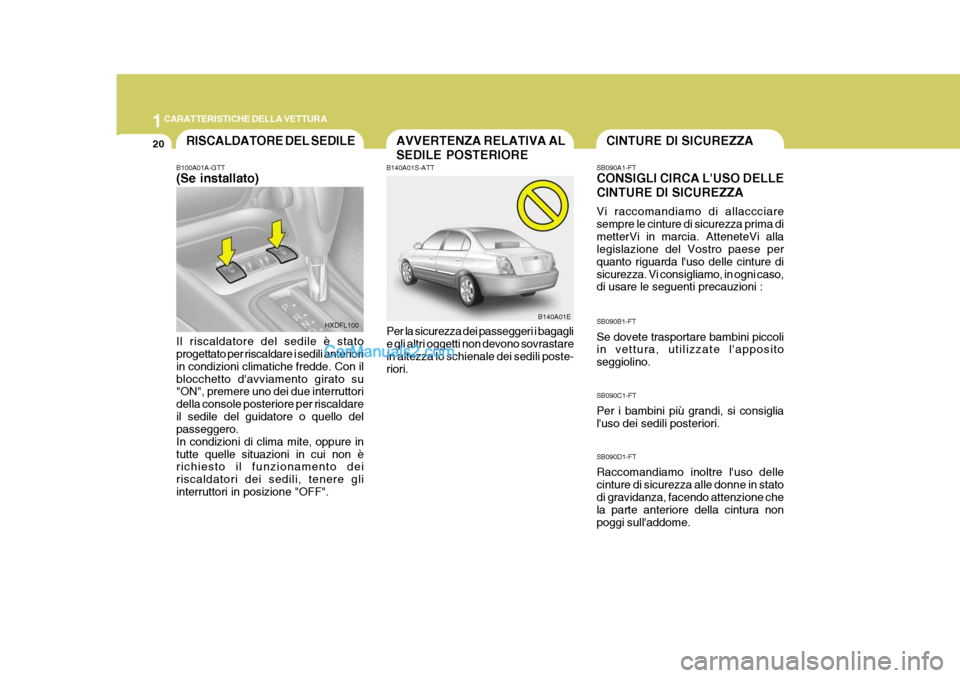

1CARATTERISTICHE DELLA VETTURA
20RISCALDATORE DEL SEDILECINTURE DI SICUREZZA
SB090A1-FT CONSIGLI CIRCA L'USO DELLE CINTURE DI SICUREZZA Vi raccomandiamo di allaccciare sempre le cinture di sicurezza prima dimetterVi in marcia. AtteneteVi alla legislazione del Vostro paese per quanto riguarda l'uso delle cinture disicurezza. Vi consigliamo, in ogni caso, di usare le seguenti precauzioni : SB090B1-FT Se dovete trasportare bambini piccoli in vettura, utilizzate l'apposito seggiolino. SB090C1-FT Per i bambini più grandi, si consiglia l'uso dei sedili posteriori. SB090D1-FT Raccomandiamo inoltre l'uso delle cinture di sicurezza alle donne in statodi gravidanza, facendo attenzione che la parte anteriore della cintura non poggi sull'addome.AVVERTENZA RELATIVA AL SEDILE POSTERIORE
B140A01S-ATT Per la sicurezza dei passeggeri i bagagli e gli altri oggetti non devono sovrastarein altezza lo schienale dei sedili poste- riori.
B140A01E
B100A01A-GTT (Se installato) Il riscaldatore del sedile è stato progettato per riscaldare i sedili anteriori in condizioni climatiche fredde. Con ilblocchetto d'avviamento girato su "ON", premere uno dei due interruttori della console posteriore per riscaldareil sedile del guidatore o quello del passeggero. In condizioni di clima mite, oppure intutte quelle situazioni in cui non è richiesto il funzionamento dei riscaldatori dei sedili, tenere gliinterruttori in posizione "OFF". HXDFL100

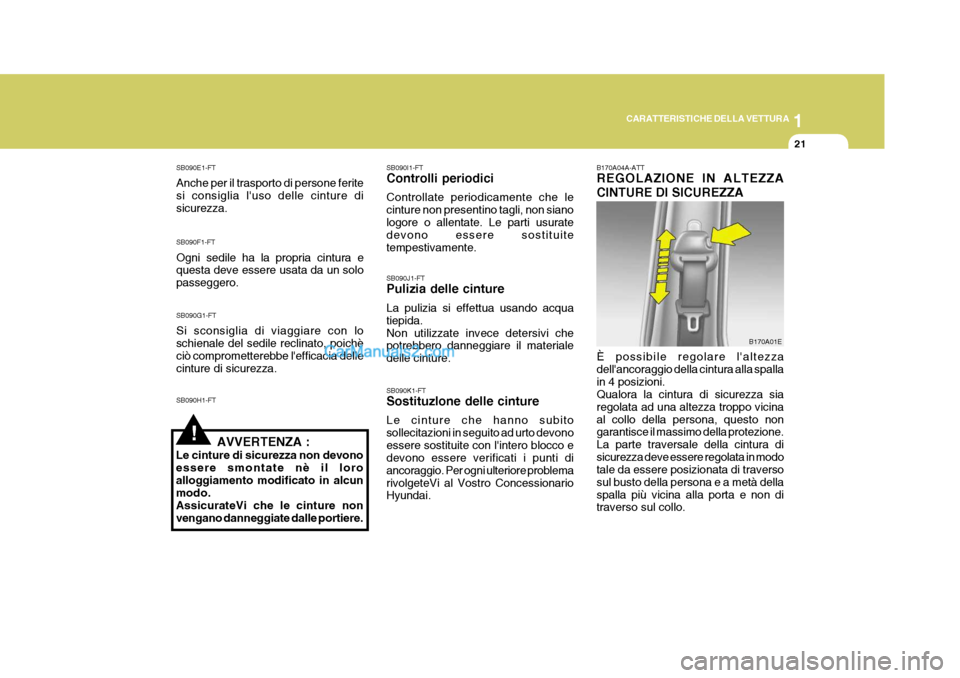

1
CARATTERISTICHE DELLA VETTURA
21
SB090E1-FT Anche per il trasporto di persone ferite si consiglia l'uso delle cinture di sicurezza. SB090F1-FT Ogni sedile ha la propria cintura e questa deve essere usata da un solo passeggero. SB090G1-FT Si sconsiglia di viaggiare con lo schienale del sedile reclinato, poichè ciò comprometterebbe l'efficacia dellecinture di sicurezza. SB090H1-FT
AVVERTENZA :
Le cinture di sicurezza non devono essere smontate nè il loroalloggiamento modificato in alcun modo. AssicurateVi che le cinture nonvengano danneggiate dalle portiere.
!
SB090I1-FT Controlli periodici Controllate periodicamente che le cinture non presentino tagli, non sianologore o allentate. Le parti usurate devono essere sostituite tempestivamente. SB090J1-FT Pulizia delle cinture La pulizia si effettua usando acqua tiepida.Non utilizzate invece detersivi che potrebbero danneggiare il materiale delle cinture. SB090K1-FT Sostituzlone delle cinture Le cinture che hanno subito sollecitazioni in seguito ad urto devonoessere sostituite con l'intero blocco e devono essere verificati i punti di ancoraggio. Per ogni ulteriore problemarivolgeteVi al Vostro Concessionario Hyundai. B170A04A-ATT REGOLAZIONE IN ALTEZZA CINTURE DI SICUREZZA È possibile regolare l'altezza dell'ancoraggio della cintura alla spallain 4 posizioni. Qualora la cintura di sicurezza sia regolata ad una altezza troppo vicinaal collo della persona, questo non garantisce il massimo della protezione. La parte traversale della cintura disicurezza deve essere regolata in modo tale da essere posizionata di traverso sul busto della persona e a metà dellaspalla più vicina alla porta e non di traverso sul collo.
B170A01E

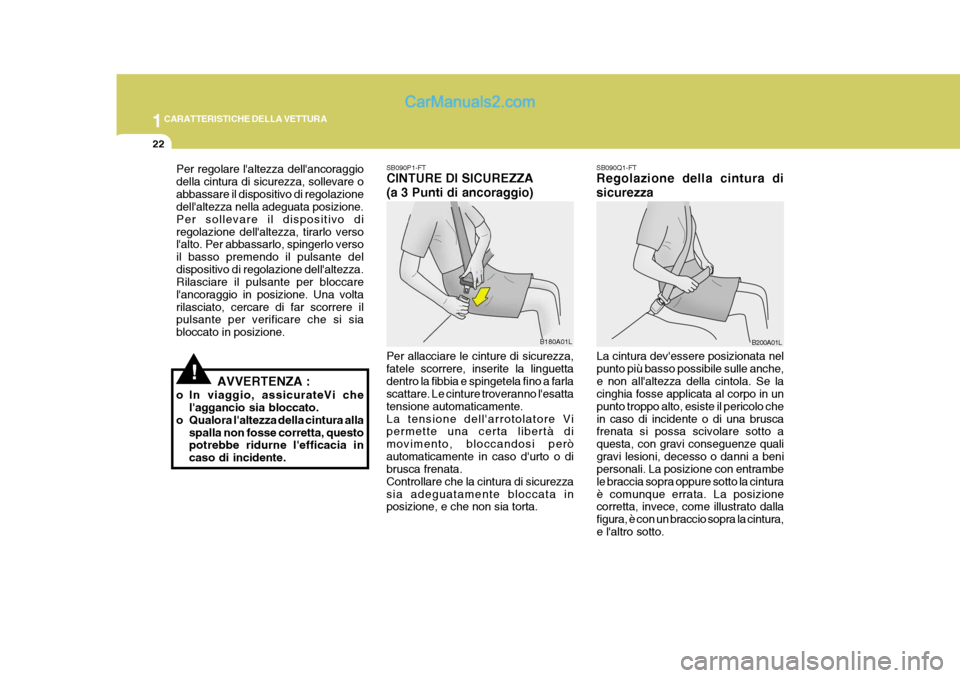

1CARATTERISTICHE DELLA VETTURA
22
SB090Q1-FT Regolazione della cintura di sicurezza
La cintura dev'essere posizionata nel punto più basso possibile sulle anche,e non all'altezza della cintola. Se la cinghia fosse applicata al corpo in un punto troppo alto, esiste il pericolo chein caso di incidente o di una brusca frenata si possa scivolare sotto a questa, con gravi conseguenze qualigravi lesioni, decesso o danni a beni personali. La posizione con entrambe le braccia sopra oppure sotto la cinturaè comunque errata. La posizione corretta, invece, come illustrato dalla figura, è con un braccio sopra la cintura,e l'altro sotto.
SB090P1-FT CINTURE DI SICUREZZA (a 3 Punti di ancoraggio) Per allacciare le cinture di sicurezza, fatele scorrere, inserite la linguettadentro la fibbia e spingetela fino a farla scattare. Le cinture troveranno l'esatta tensione automaticamente.La tensione dell'arrotolatore Vi permette una certa libertà di movimento, bloccandosi peròautomaticamente in caso d'urto o di brusca frenata. Controllare che la cintura di sicurezzasia adeguatamente bloccata in posizione, e che non sia torta.
B180A01L
B200A01L
Per regolare l'altezza dell'ancoraggio della cintura di sicurezza, sollevare oabbassare il dispositivo di regolazione dell'altezza nella adeguata posizione. Per sollevare il dispositivo diregolazione dell'altezza, tirarlo verso l'alto. Per abbassarlo, spingerlo verso il basso premendo il pulsante deldispositivo di regolazione dell'altezza. Rilasciare il pulsante per bloccare l'ancoraggio in posizione. Una voltarilasciato, cercare di far scorrere il pulsante per verificare che si sia bloccato in posizione.
AVVERTENZA :
o In viaggio, assicurateVi che l'aggancio sia bloccato.
o Qualora l'altezza della cintura alla spalla non fosse corretta, questo potrebbe ridurne l'efficacia in caso di incidente.
!

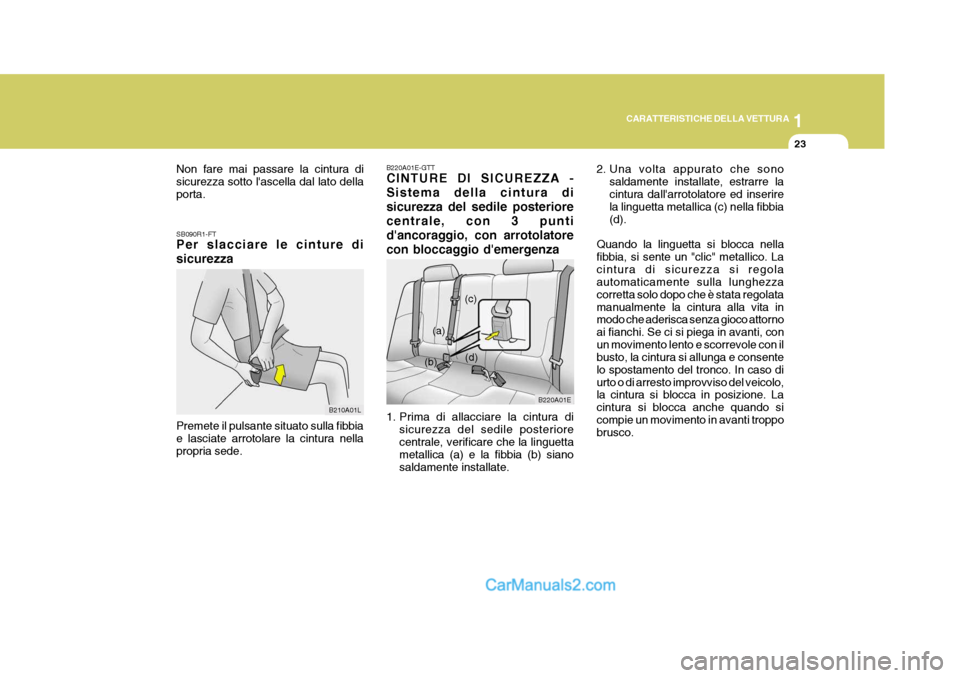

1
CARATTERISTICHE DELLA VETTURA
23
Non fare mai passare la cintura di sicurezza sotto l'ascella dal lato dellaporta. SB090R1-FT Per slacciare le cinture di sicurezza
Premete il pulsante situato sulla fibbia e lasciate arrotolare la cintura nellapropria sede.
B210A01L B220A01E-GTT CINTURE DI SICUREZZA - Sistema della cintura disicurezza del sedile posteriorecentrale, con 3 puntid'ancoraggio, con arrotolatore con bloccaggio d'emergenza
1. Prima di allacciare la cintura di
sicurezza del sedile posteriore centrale, verificare che la linguetta metallica (a) e la fibbia (b) sianosaldamente installate.B220A01E
(a)
(c)
(b) (d) 2. Una volta appurato che sono
saldamente installate, estrarre la cintura dall'arrotolatore ed inserire la linguetta metallica (c) nella fibbia (d).
Quando la linguetta si blocca nellafibbia, si sente un "clic" metallico. Lacintura di sicurezza si regola automaticamente sulla lunghezza corretta solo dopo che è stata regolatamanualmente la cintura alla vita in modo che aderisca senza gioco attorno ai fianchi. Se ci si piega in avanti, conun movimento lento e scorrevole con il busto, la cintura si allunga e consente lo spostamento del tronco. In caso diurto o di arresto improvviso del veicolo, la cintura si blocca in posizione. La cintura si blocca anche quando sicompie un movimento in avanti troppo brusco.

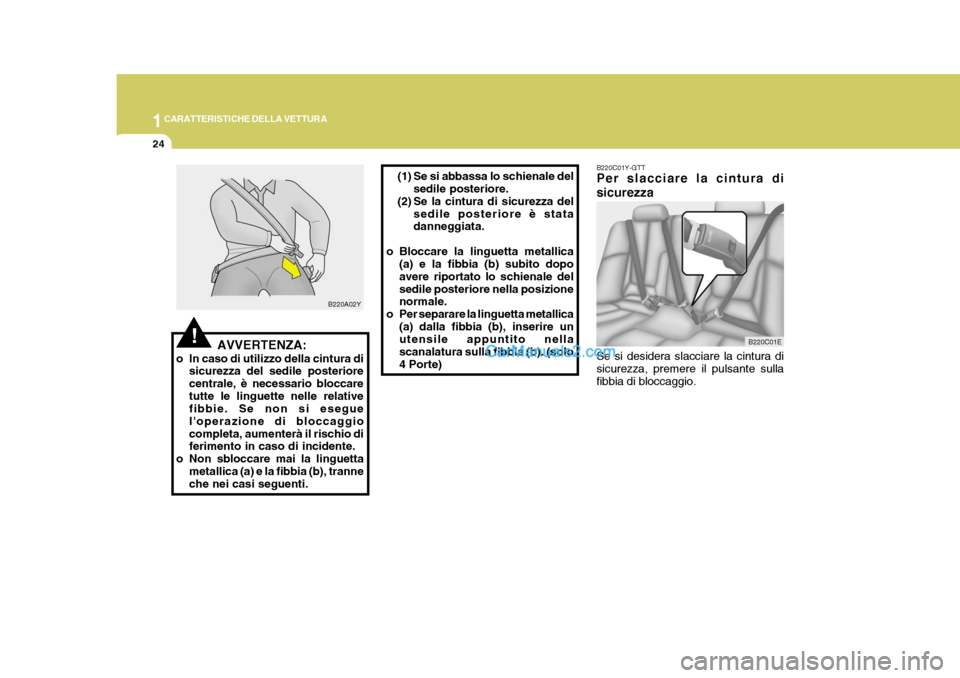

1CARATTERISTICHE DELLA VETTURA
24
B220C01Y-GTT Per slacciare la cintura di sicurezza Se si desidera slacciare la cintura di sicurezza, premere il pulsante sullafibbia di bloccaggio.
(1) Se si abbassa lo schienale del
sedile posteriore.
(2) Se la cintura di sicurezza del
sedile posteriore è stata danneggiata.
o Bloccare la linguetta metallica (a) e la fibbia (b) subito dopo avere riportato lo schienale delsedile posteriore nella posizione normale.
o Per separare la linguetta metallica
(a) dalla fibbia (b), inserire unutensile appuntito nella scanalatura sulla fibbia (b). (solo4 Porte)
B220C01E
B220A02Y
AVVERTENZA:
o In caso di utilizzo della cintura di sicurezza del sedile posteriore centrale, è necessario bloccaretutte le linguette nelle relative fibbie. Se non si esegue l'operazione di bloccaggiocompleta, aumenterà il rischio di ferimento in caso di incidente.
o Non sbloccare mai la linguetta
metallica (a) e la fibbia (b), tranneche nei casi seguenti.
!

1
CARATTERISTICHE DELLA VETTURA
25

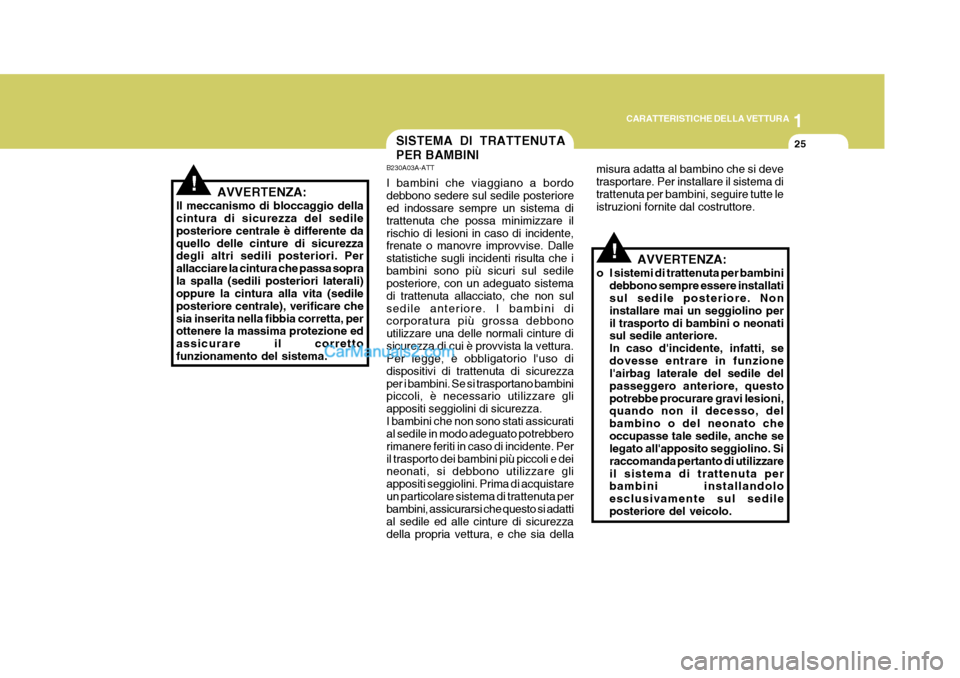

AVVERTENZA:
Il meccanismo di bloccaggio della cintura di sicurezza del sedile posteriore centrale è differente daquello delle cinture di sicurezza degli altri sedili posteriori. Per allacciare la cintura che passa soprala spalla (sedili posteriori laterali) oppure la cintura alla vita (sedile posteriore centrale), verificare chesia inserita nella fibbia corretta, per ottenere la massima protezione ed assicurare il corretto funzionamento del sistema.
!
SISTEMA DI TRATTENUTA PER BAMBINI
B230A03A-ATT I bambini che viaggiano a bordo debbono sedere sul sedile posteriore ed indossare sempre un sistema di trattenuta che possa minimizzare ilrischio di lesioni in caso di incidente, frenate o manovre improvvise. Dalle statistiche sugli incidenti risulta che ibambini sono più sicuri sul sedile posteriore, con un adeguato sistema di trattenuta allacciato, che non sulsedile anteriore. I bambini di corporatura più grossa debbono utilizzare una delle normali cinture disicurezza di cui è provvista la vettura. Per legge, è obbligatorio l'uso di dispositivi di trattenuta di sicurezzaper i bambini. Se si trasportano bambini piccoli, è necessario utilizzare gli appositi seggiolini di sicurezza.I bambini che non sono stati assicurati al sedile in modo adeguato potrebbero rimanere feriti in caso di incidente. Peril trasporto dei bambini più piccoli e dei neonati, si debbono utilizzare gli appositi seggiolini. Prima di acquistareun particolare sistema di trattenuta per bambini, assicurarsi che questo si adatti al sedile ed alle cinture di sicurezzadella propria vettura, e che sia della misura adatta al bambino che si devetrasportare. Per installare il sistema ditrattenuta per bambini, seguire tutte le istruzioni fornite dal costruttore.
AVVERTENZA:
o I sistemi di trattenuta per bambini debbono sempre essere installatisul sedile posteriore. Non installare mai un seggiolino peril trasporto di bambini o neonati sul sedile anteriore. In caso d'incidente, infatti, sedovesse entrare in funzione l'airbag laterale del sedile del passeggero anteriore, questopotrebbe procurare gravi lesioni, quando non il decesso, del bambino o del neonato cheoccupasse tale sedile, anche se legato all'apposito seggiolino. Si raccomanda pertanto di utilizzareil sistema di trattenuta per bambini installandolo esclusivamente sul sedileposteriore del veicolo.
!

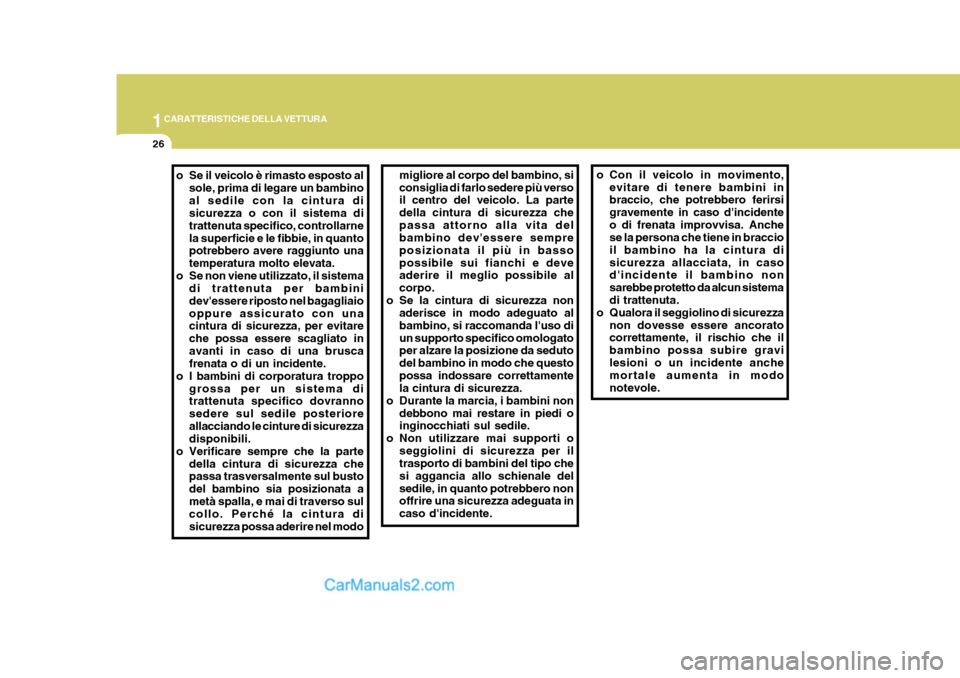

1CARATTERISTICHE DELLA VETTURA
26
o Con il veicolo in movimento,evitare di tenere bambini in braccio, che potrebbero ferirsi gravemente in caso d'incidenteo di frenata improvvisa. Anche se la persona che tiene in braccio il bambino ha la cintura disicurezza allacciata, in caso d'incidente il bambino non sarebbe protetto da alcun sistemadi trattenuta.
o Qualora il seggiolino di sicurezza
non dovesse essere ancorato correttamente, il rischio che il bambino possa subire gravilesioni o un incidente anche mortale aumenta in modo notevole.
migliore al corpo del bambino, si consiglia di farlo sedere più verso il centro del veicolo. La parte della cintura di sicurezza chepassa attorno alla vita del bambino dev'essere sempre posizionata il più in bassopossibile sui fianchi e deve aderire il meglio possibile al corpo.
o Se la cintura di sicurezza non aderisce in modo adeguato albambino, si raccomanda l'uso diun supporto specifico omologato per alzare la posizione da seduto del bambino in modo che questopossa indossare correttamente la cintura di sicurezza.
o Durante la marcia, i bambini non debbono mai restare in piedi oinginocchiati sul sedile.
o Non utilizzare mai supporti o seggiolini di sicurezza per iltrasporto di bambini del tipo che si aggancia allo schienale delsedile, in quanto potrebbero non offrire una sicurezza adeguata in caso d'incidente.o Se il veicolo è rimasto esposto al
sole, prima di legare un bambino al sedile con la cintura di sicurezza o con il sistema di trattenuta specifico, controllarnela superficie e le fibbie, in quanto potrebbero avere raggiunto una temperatura molto elevata.
o Se non viene utilizzato, il sistema di trattenuta per bambinidev'essere riposto nel bagagliaiooppure assicurato con una cintura di sicurezza, per evitare che possa essere scagliato inavanti in caso di una brusca frenata o di un incidente.
o I bambini di corporatura troppo grossa per un sistema ditrattenuta specifico dovranno sedere sul sedile posterioreallacciando le cinture di sicurezza disponibili.
o Verificare sempre che la parte della cintura di sicurezza chepassa trasversalmente sul busto del bambino sia posizionata ametà spalla, e mai di traverso sul collo. Perché la cintura di sicurezza possa aderire nel modo

1
CARATTERISTICHE DELLA VETTURA
27

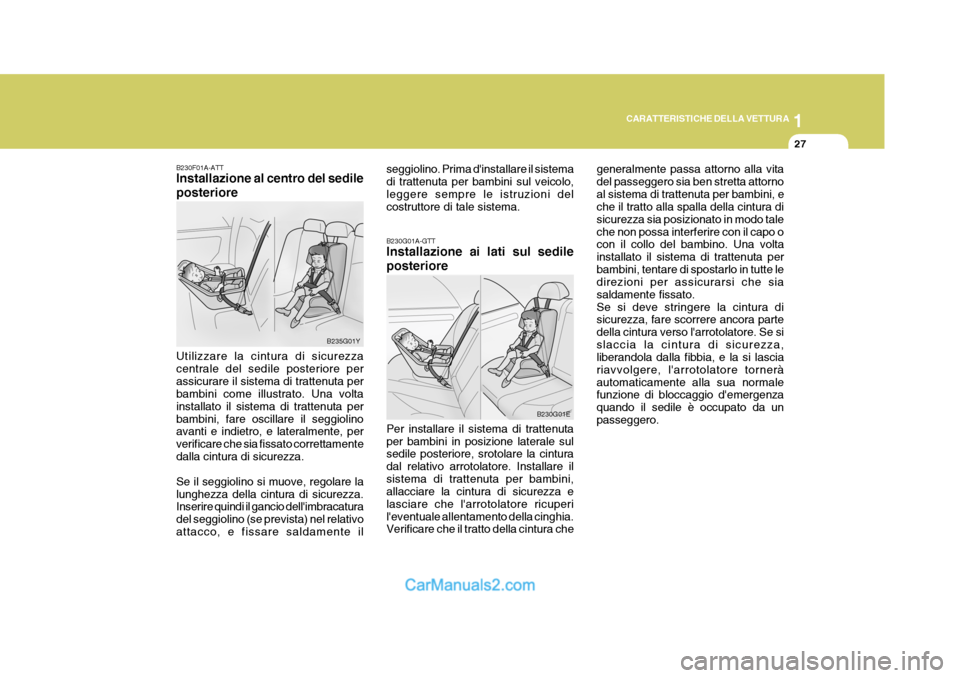

B230G01A-GTT Installazione ai lati sul sedile posteriore Per installare il sistema di trattenuta per bambini in posizione laterale sul sedile posteriore, srotolare la cintura dal relativo arrotolatore. Installare ilsistema di trattenuta per bambini, allacciare la cintura di sicurezza e lasciare che l'arrotolatore ricuperil'eventuale allentamento della cinghia. Verificare che il tratto della cintura che
B230G01E
B230F01A-ATT Installazione al centro del sedile posteriore Utilizzare la cintura di sicurezza centrale del sedile posteriore perassicurare il sistema di trattenuta per bambini come illustrato. Una volta installato il sistema di trattenuta perbambini, fare oscillare il seggiolino avanti e indietro, e lateralmente, per verificare che sia fissato correttamentedalla cintura di sicurezza. Se il seggiolino si muove, regolare la lunghezza della cintura di sicurezza. Inserire quindi il gancio dell'imbracatura del seggiolino (se prevista) nel relativoattacco, e fissare saldamente il seggiolino. Prima d'installare il sistemadi trattenuta per bambini sul veicolo,leggere sempre le istruzioni del costruttore di tale sistema.
B235G01Y generalmente passa attorno alla vita del passeggero sia ben stretta attornoal sistema di trattenuta per bambini, e che il tratto alla spalla della cintura di sicurezza sia posizionato in modo taleche non possa interferire con il capo o con il collo del bambino. Una volta installato il sistema di trattenuta perbambini, tentare di spostarlo in tutte le direzioni per assicurarsi che sia saldamente fissato.Se si deve stringere la cintura di sicurezza, fare scorrere ancora parte della cintura verso l'arrotolatore. Se sislaccia la cintura di sicurezza, liberandola dalla fibbia, e la si lascia riavvolgere, l'arrotolatore torneràautomaticamente alla sua normale funzione di bloccaggio d'emergenza quando il sedile è occupato da unpasseggero.

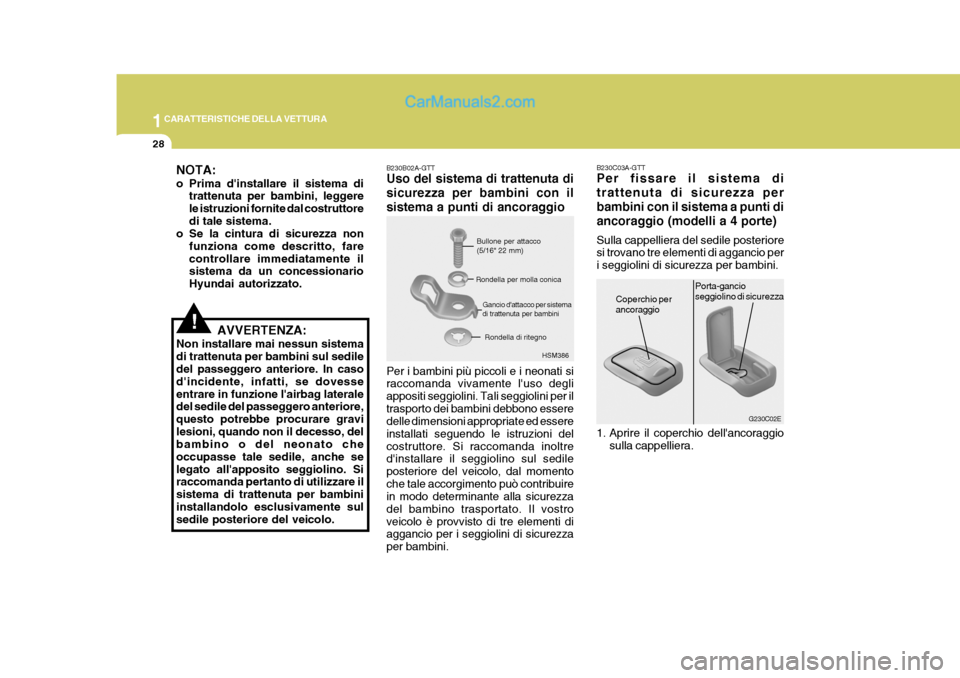

1CARATTERISTICHE DELLA VETTURA
28
G230C02E
B230C03A-GTT Per fissare il sistema di trattenuta di sicurezza perbambini con il sistema a punti diancoraggio (modelli a 4 porte) Sulla cappelliera del sedile posteriore si trovano tre elementi di aggancio per i seggiolini di sicurezza per bambini.
1. Aprire il coperchio dell'ancoraggio
sulla cappelliera.Coperchio per ancoraggio
Porta-gancioseggiolino di sicurezza
HSM386
B230B02A-GTT Uso del sistema di trattenuta di sicurezza per bambini con il sistema a punti di ancoraggio Per i bambini più piccoli e i neonati si raccomanda vivamente l'uso degli appositi seggiolini. Tali seggiolini per iltrasporto dei bambini debbono essere delle dimensioni appropriate ed essere installati seguendo le istruzioni delcostruttore. Si raccomanda inoltre d'installare il seggiolino sul sedile posteriore del veicolo, dal momentoche tale accorgimento può contribuire in modo determinante alla sicurezza del bambino trasportato. Il vostroveicolo è provvisto di tre elementi di aggancio per i seggiolini di sicurezza per bambini. Bullone per attacco (5/16" 22 mm)
Rondella per molla conica Gancio d'attacco per sistemadi trattenuta per bambini
AVVERTENZA:
Non installare mai nessun sistema di trattenuta per bambini sul sedile del passeggero anteriore. In caso d'incidente, infatti, se dovesseentrare in funzione l'airbag laterale del sedile del passeggero anteriore, questo potrebbe procurare gravilesioni, quando non il decesso, del bambino o del neonato che occupasse tale sedile, anche selegato all'apposito seggiolino. Si raccomanda pertanto di utilizzare il sistema di trattenuta per bambiniinstallandolo esclusivamente sul sedile posteriore del veicolo.
!Rondella di ritegno
NOTA:
o Prima d'installare il sistema di trattenuta per bambini, leggere le istruzioni fornite dal costruttoredi tale sistema.
o Se la cintura di sicurezza non
funziona come descritto, farecontrollare immediatamente il sistema da un concessionario Hyundai autorizzato.

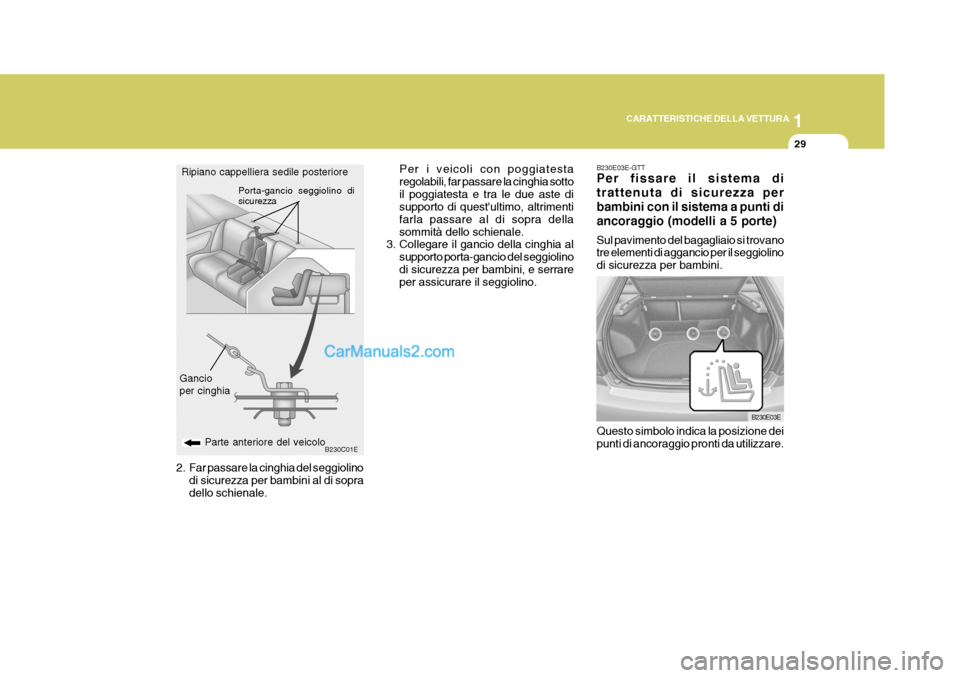

1
CARATTERISTICHE DELLA VETTURA
29
B230C01EParte anteriore del veicolo
Gancio per cinghia Porta-gancio seggiolino di sicurezza
Per i veicoli con poggiatesta regolabili, far passare la cinghia sottoil poggiatesta e tra le due aste di supporto di quest'ultimo, altrimenti farla passare al di sopra dellasommità dello schienale.
3. Collegare il gancio della cinghia al
supporto porta-gancio del seggiolinodi sicurezza per bambini, e serrare per assicurare il seggiolino.
Ripiano cappelliera sedile posteriore
B230E03E-GTT Per fissare il sistema di trattenuta di sicurezza perbambini con il sistema a punti diancoraggio (modelli a 5 porte) Sul pavimento del bagagliaio si trovano tre elementi di aggancio per il seggiolino di sicurezza per bambini. Questo simbolo indica la posizione dei punti di ancoraggio pronti da utilizzare.
B230E03E
2. Far passare la cinghia del seggiolino di sicurezza per bambini al di sopradello schienale.
