Hyundai Elantra 2012 Manual do proprietário (in Portuguese)

Manutenção
22
7

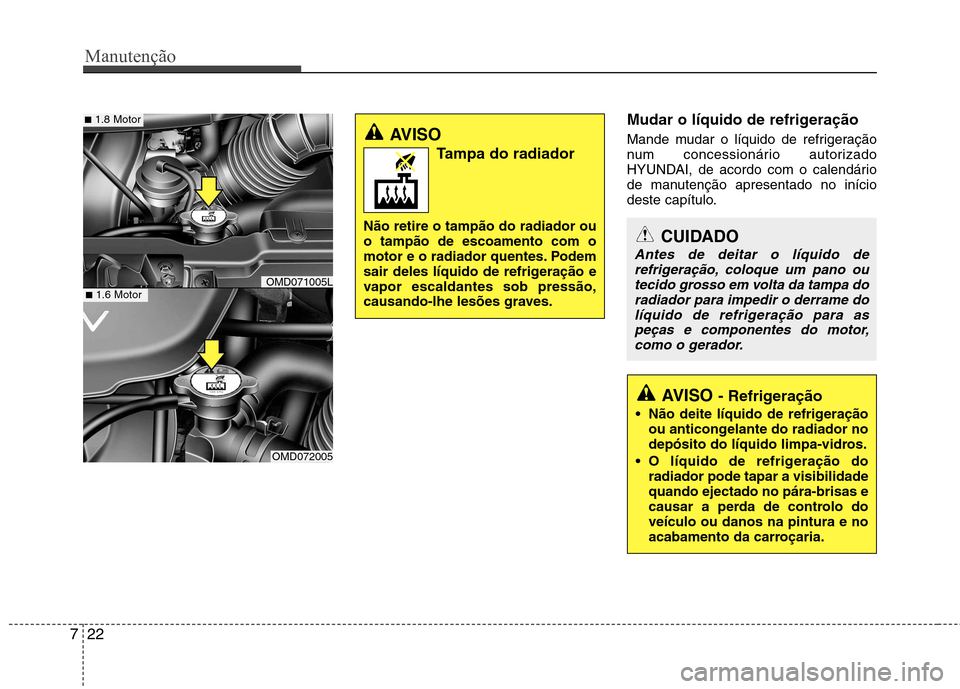

Mudar o líquido de refrigeração
Mande mudar o líquido de refrigeração
num concessionário autorizado
HYUNDAI, de acordo com o calendário
de manutenção apresentado no início
deste capítulo.
CUIDADO
Antes de deitar o líquido de
refrigeração, coloque um pano outecido grosso em volta da tampa do
radiador para impedir o derrame dolíquido de refrigeração para aspeças e componentes do motor, como o gerador.
AVISO - Refrigeração
Não deite líquido de refrigeração ou anticongelante do radiador no
depósito do líquido limpa-vidros.
O líquido de refrigeração do radiador pode tapar a visibilidadequando ejectado no pára-brisas e
causar a perda de controlo doveículo ou danos na pintura e no
acabamento da carroçaria.
AVISO
Tampa do radiador
Não retire o tampão do radiador ou o tampão de escoamento com o
motor e o radiador quentes. Podem
sair deles líquido de refrigeração e
vapor escaldantes sob pressão,
causando-lhe lesões graves.
OMD072005
OMD071005L
■ 1.8 Motor
■1.6 Motor

723
Manutenção

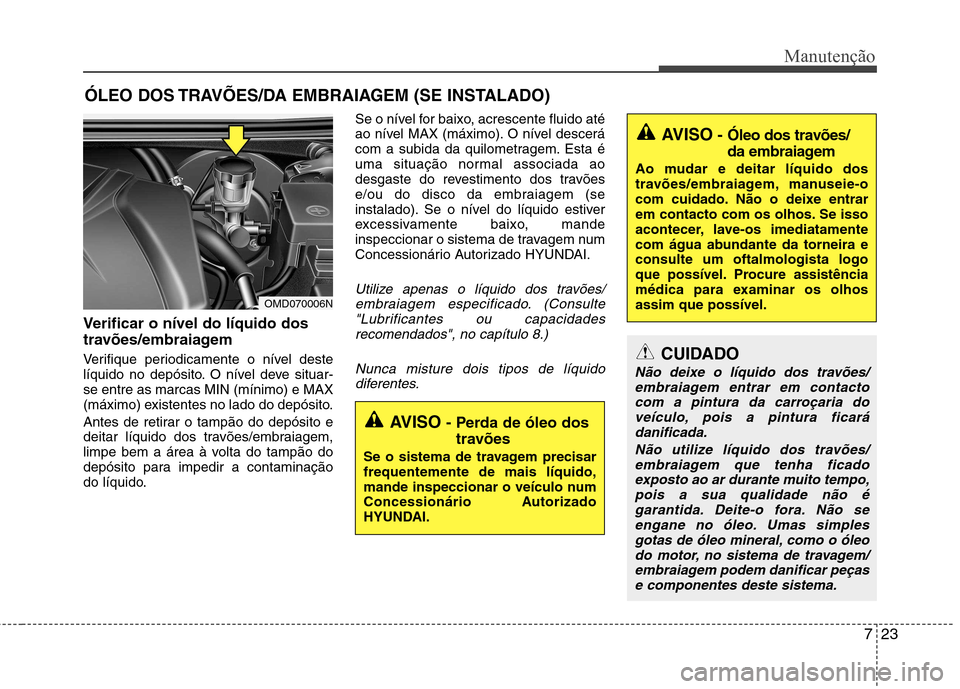

ÓLEO DOS TRAVÕES/DA EMBRAIAGEM (SE INSTALADO)
Verificar o nível do líquido dos
travões/embraiagem
Verifique periodicamente o nível deste
líquido no depósito. O nível deve situar-se entre as marcas MIN (mínimo) e MAX
(máximo) existentes no lado do depósito.
Antes de retirar o tampão do depósito e
deitar líquido dos travões/embraiagem,
limpe bem a área à volta do tampão do
depósito para impedir a contaminação
do líquido. Se o nível for baixo, acrescente fluido até
ao nível MAX (máximo). O nível descerá
com a subida da quilometragem. Esta é
uma situação normal associada ao
desgaste do revestimento dos travões
e/ou do disco da embraiagem (se
instalado). Se o nível do líquido estiver
excessivamente baixo, mande
inspeccionar o sistema de travagem num
Concessionário Autorizado HYUNDAI.
Utilize apenas o líquido dos travões/
embraiagem especificado. (Consulte"Lubrificantes ou capacidades
recomendados", no capítulo 8.)
Nunca misture dois tipos de líquidodiferentes.
AVISO - Perda de óleo dos
travões
Se o sistema de travagem precisar frequentemente de mais líquido,
mande inspeccionar o veículo num
Concessionário Autorizado
HYUNDAI.
AVISO - Óleo dos travões/
da embraiagem
Ao mudar e deitar líquido dos
travões/embraiagem, manuseie-o
com cuidado. Não o deixe entrar
em contacto com os olhos. Se isso
acontecer, lave-os imediatamente
com água abundante da torneira econsulte um oftalmologista logo
que possível. Procure assistência
médica para examinar os olhosassim que possível.
CUIDADO
Não deixe o líquido dos travões/ embraiagem entrar em contacto
com a pintura da carroçaria doveículo, pois a pintura ficarádanificada.
Não utilize líquido dos travões/embraiagem que tenha ficado
exposto ao ar durante muito tempo,pois a sua qualidade não é garantida. Deite-o fora. Não seengane no óleo. Umas simples
gotas de óleo mineral, como o óleodo motor, no sistema de travagem/ embraiagem podem danificar peças
e componentes deste sistema.
OMD070006N

Manutenção
24
7

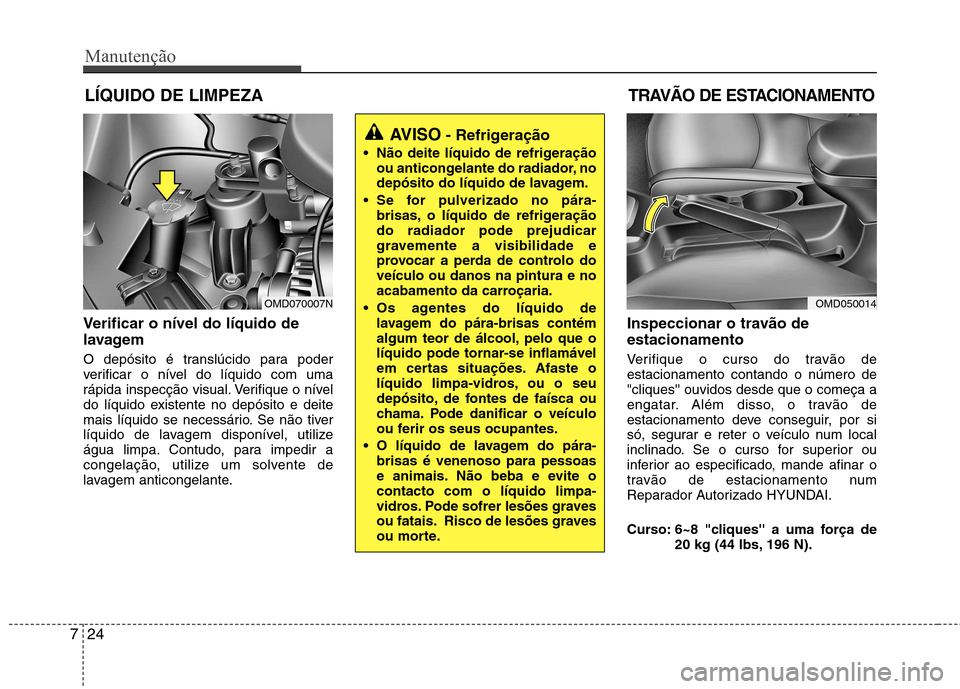

LÍQUIDO DE LIMPEZA
Verificar o nível do líquido de
lavagem
O depósito é translúcido para poder
verificar o nível do líquido com uma
rápida inspecção visual. Verifique o nível
do líquido existente no depósito e deite
mais líquido se necessário. Se não tiver
líquido de lavagem disponível, utilize
água limpa. Contudo, para impedir a
congelação, utilize um solvente de
lavagem anticongelante. Inspeccionar o travão de estacionamento
Verifique o curso do travão de estacionamento contando o número de"cliques'' ouvidos desde que o começa a
engatar. Além disso, o travão de
estacionamento deve conseguir, por si
só, segurar e reter o veículo num local
inclinado. Se o curso for superior ou
inferior ao especificado, mande afinar o
travão de estacionamento num
Reparador Autorizado HYUNDAI.
Curso: 6~8 "cliques'' a uma força de
20 kg (44 lbs, 196 N).
TRAVÃO DE ESTACIONAMENTO
AVISO
- Refrigeração
Não deite líquido de refrigeração ou anticongelante do radiador, no
depósito do líquido de lavagem.
Se for pulverizado no pára- brisas, o líquido de refrigeraçãodo radiador pode prejudicar
gravemente a visibilidade e
provocar a perda de controlo doveículo ou danos na pintura e no
acabamento da carroçaria.
Os agentes do líquido de lavagem do pára-brisas contém
algum teor de álcool, pelo que o
líquido pode tornar-se inflamável
em certas situações. Afaste o
líquido limpa-vidros, ou o seu
depósito, de fontes de faísca ou
chama. Pode danificar o veículo
ou ferir os seus ocupantes.
O líquido de lavagem do pára- brisas é venenoso para pessoas
e animais. Não beba e evite ocontacto com o líquido limpa-
vidros. Pode sofrer lesões graves
ou fatais. Risco de lesões graves
ou morte.
OMD070007NOMD050014

725
Manutenção

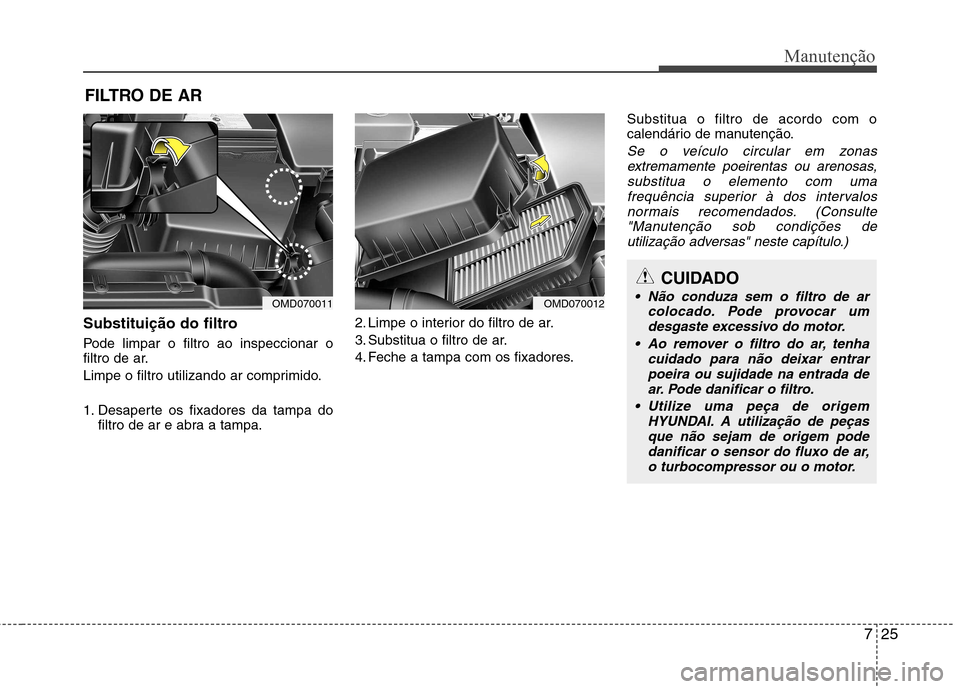

FILTRO DE AR
Substituição do filtro
Pode limpar o filtro ao inspeccionar o
filtro de ar.
Limpe o filtro utilizando ar comprimido.
1. Desaperte os fixadores da tampa do filtro de ar e abra a tampa. 2. Limpe o interior do filtro de ar.
3. Substitua o filtro de ar.
4. Feche a tampa com os fixadores. Substitua o filtro de acordo com o
calendário de manutenção.
Se o veículo circular em zonas
extremamente poeirentas ou arenosas, substitua o elemento com uma
frequência superior à dos intervalosnormais recomendados. (Consulte "Manutenção sob condições de
utilização adversas" neste capítulo.)
CUIDADO
Não conduza sem o filtro de ar colocado. Pode provocar umdesgaste excessivo do motor.
Ao remover o filtro do ar, tenha cuidado para não deixar entrarpoeira ou sujidade na entrada dear. Pode danificar o filtro.
Utilize uma peça de origem HYUNDAI. A utilização de peças
que não sejam de origem pode danificar o sensor do fluxo de ar,o turbocompressor ou o motor.OMD070011OMD070012

Manutenção
26
7

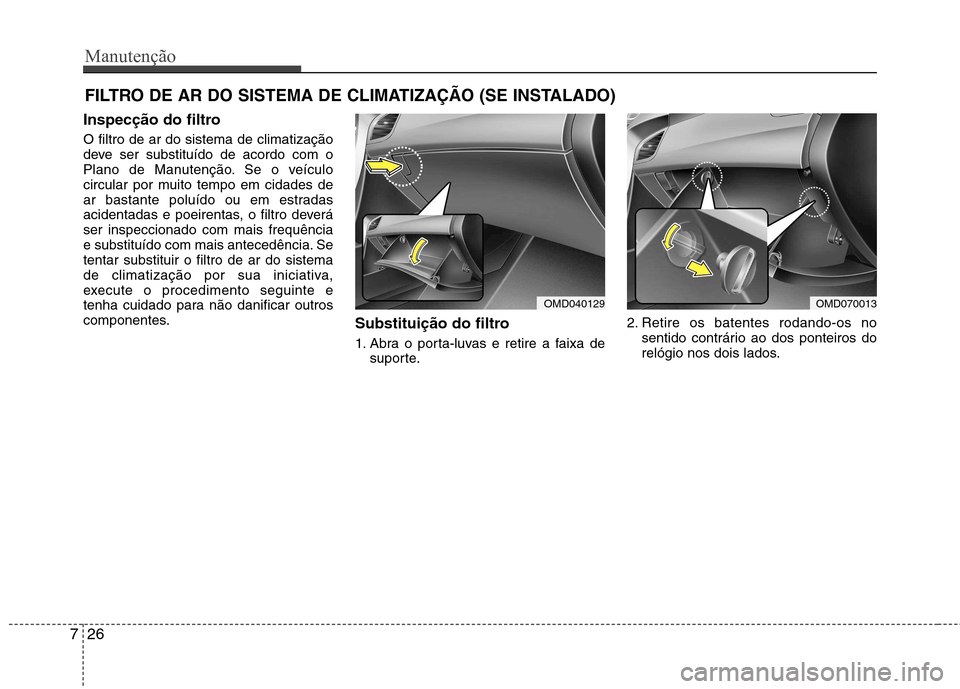

FILTRO DE AR DO SISTEMA DE CLIMATIZAÇÃO (SE INSTALADO)
Inspecção do filtro O filtro de ar do sistema de climatização
deve ser substituído de acordo com o
Plano de Manutenção. Se o veículo
circular por muito tempo em cidades de
ar bastante poluído ou em estradas
acidentadas e poeirentas, o filtro deveráser inspeccionado com mais frequência
e substituído com mais antecedência. Setentar substituir o filtro de ar do sistema
de climatização por sua iniciativa,
execute o procedimento seguinte e
tenha cuidado para não danificar outros
componentes. Substituição do filtro
1. Abra o porta-luvas e retire a faixa de
suporte. 2. Retire os batentes rodando-os no
sentido contrário ao dos ponteiros do
relógio nos dois lados.
OMD070013OMD040129

727
Manutenção

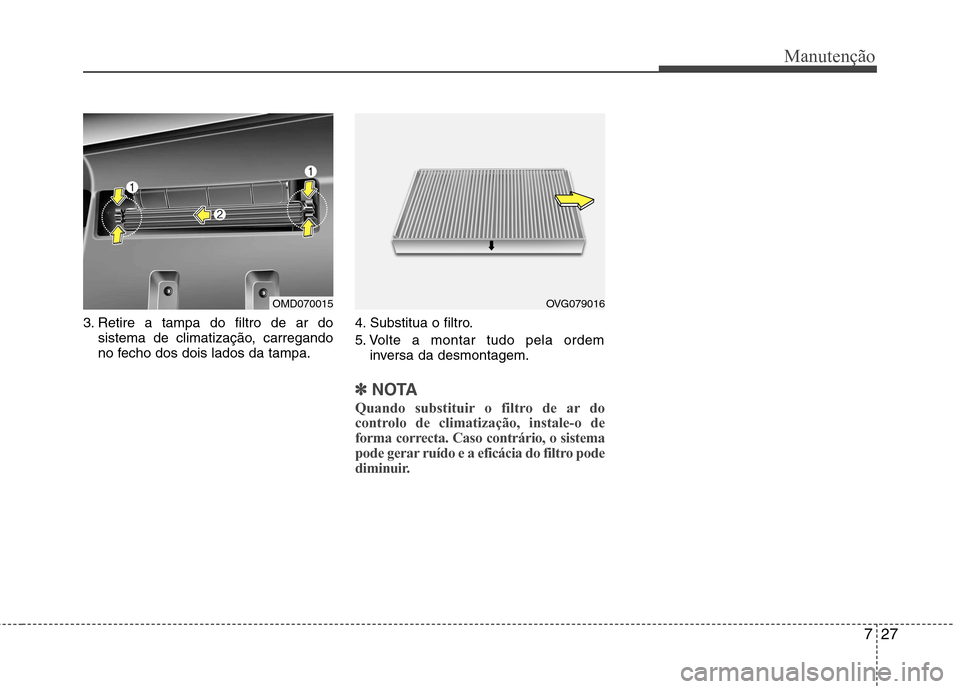

3. Retire a tampa do filtro de ar dosistema de climatização, carregando
no fecho dos dois lados da tampa. 4. Substitua o filtro.
5. Volte a montar tudo pela ordem
inversa da desmontagem.
✽✽ NOTA
Quando substituir o filtro de ar do
controlo de climatização, instale-o de
forma correcta. Caso contrário, o sistema
pode gerar ruído e a eficácia do filtro pode
diminuir.
OMD070015OVG079016

Manutenção
28
7

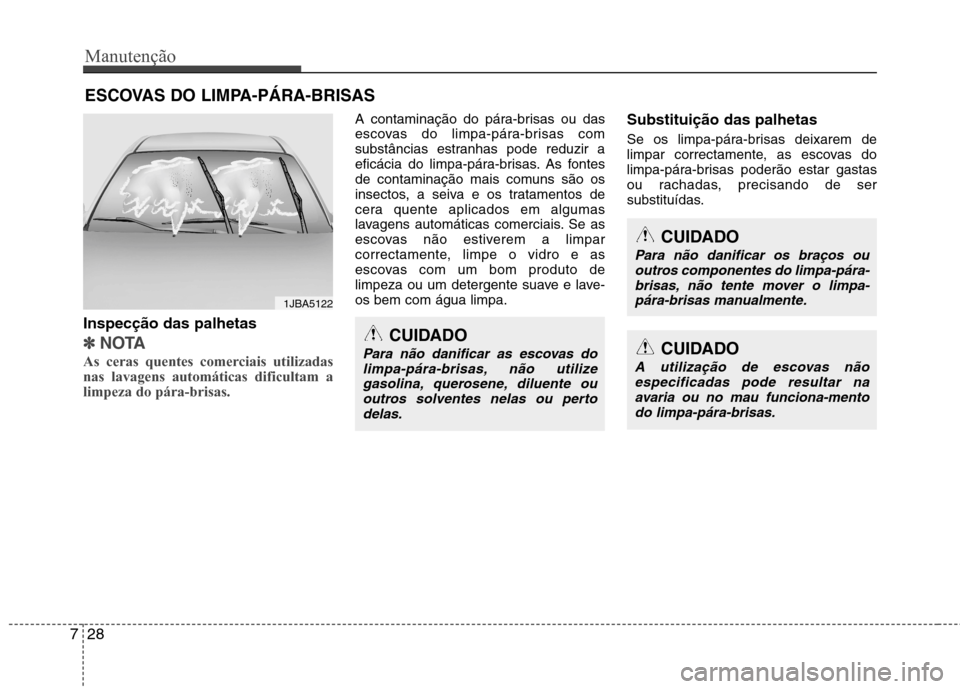

ESCOVAS DO LIMPA-PÁRA-BRISAS
Inspecção das palhetas
✽✽ NOTA
As ceras quentes comerciais utilizadas nas lavagens automáticas dificultam alimpeza do pára-brisas.
A contaminação do pára-brisas ou das
escovas do limpa-pára-brisas com
substâncias estranhas pode reduzir a
eficácia do limpa-pára-brisas. As fontes
de contaminação mais comuns são os
insectos, a seiva e os tratamentos de
cera quente aplicados em algumas
lavagens automáticas comerciais. Se as
escovas não estiverem a limpar
correctamente, limpe o vidro e as
escovas com um bom produto de
limpeza ou um detergente suave e lave-os bem com água limpa. Substituição das palhetas
Se os limpa-pára-brisas deixarem de
limpar correctamente, as escovas do
limpa-pára-brisas poderão estar gastas
ou rachadas, precisando de ser
substituídas.
1JBA5122
CUIDADO
Para não danificar as escovas do
limpa-pára-brisas, não utilizegasolina, querosene, diluente ou
outros solventes nelas ou pertodelas.
CUIDADO
Para não danificar os braços ou
outros componentes do limpa-pára- brisas, não tente mover o limpa-pára-brisas manualmente.
CUIDADO
A utilização de escovas nãoespecificadas pode resultar na avaria ou no mau funciona-mento
do limpa-pára-brisas.

729
Manutenção

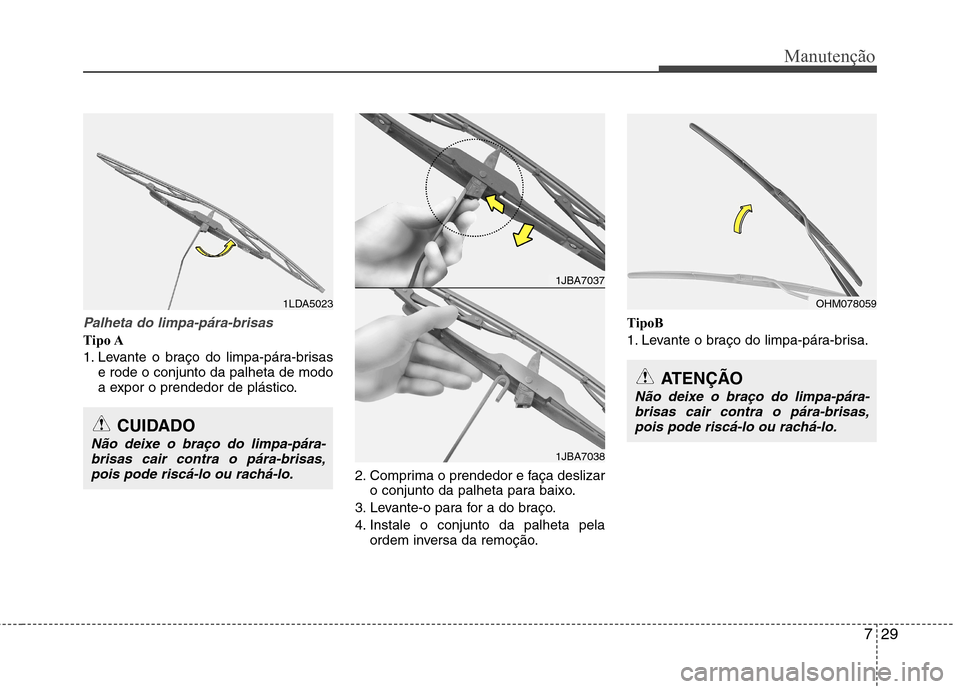

Palheta do limpa-pára-brisas
Tipo A
1. Levante o braço do limpa-pára-brisase rode o conjunto da palheta de modo
a expor o prendedor de plástico.
2. Comprima o prendedor e faça deslizaro conjunto da palheta para baixo.
3. Levante-o para for a do braço.
4. Instale o conjunto da palheta pela ordem inversa da remoção. TipoB
1. Levante o braço do limpa-pára-brisa.
1LDA5023
1JBA7037
1JBA7038
OHM078059
CUIDADO
Não deixe o braço do limpa-pára-
brisas cair contra o pára-brisas,pois pode riscá-lo ou rachá-lo.
ATENÇÃO
Não deixe o braço do limpa-pára-brisas cair contra o pára-brisas,
pois pode riscá-lo ou rachá-lo.

Manutenção
30
7

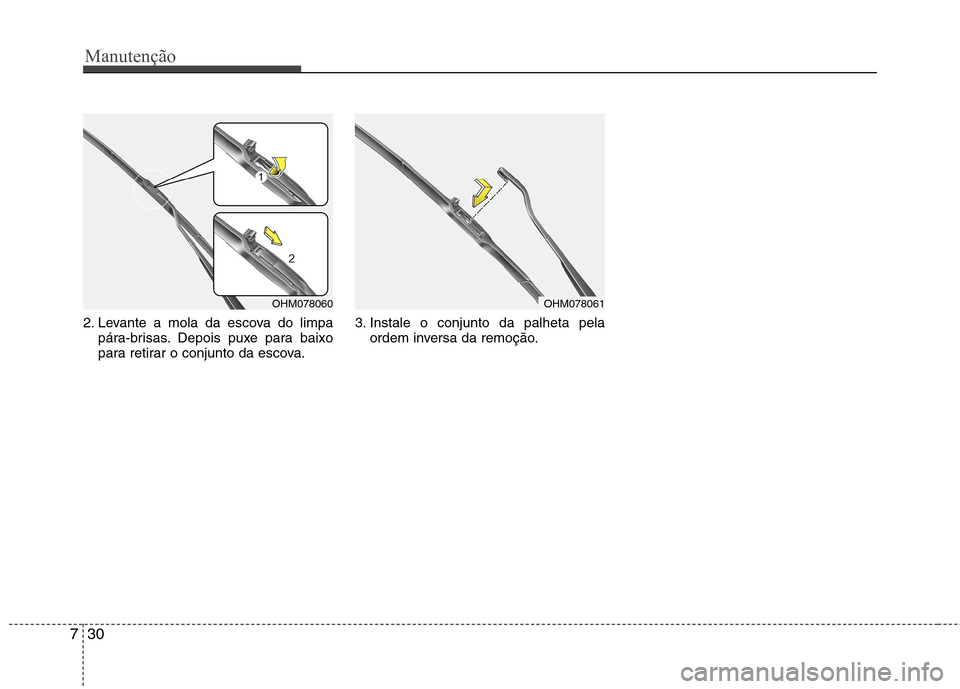

2. Levante a mola da escova do limpa
pára-brisas. Depois puxe para baixo
para retirar o conjunto da escova. 3. Instale o conjunto da palheta pela
ordem inversa da remoção.
OHM078060OHM078061

731
Manutenção

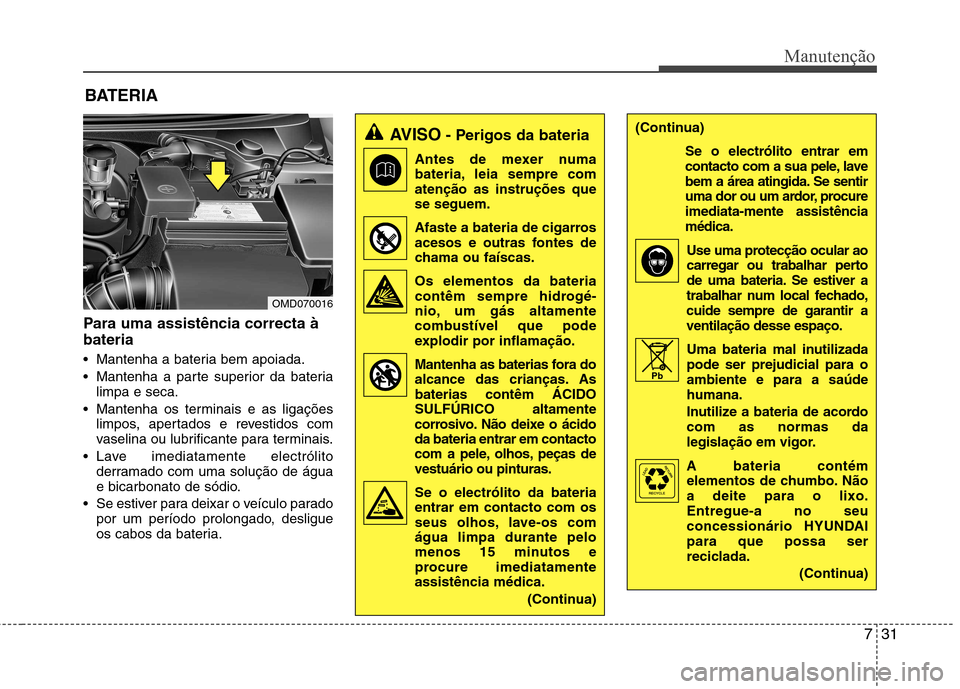

BATERIA
Para uma assistência correcta à bateria
Mantenha a bateria bem apoiada.
Mantenha a parte superior da bateria limpa e seca.
Mantenha os terminais e as ligações limpos, apertados e revestidos com
vaselina ou lubrificante para terminais.
Lave imediatamente electrólito derramado com uma solução de água
e bicarbonato de sódio.
Se estiver para deixar o veículo parado por um período prolongado, desligue
os cabos da bateria.
AVISO - Perigos da bateria
Antes de mexer numa bateria, leia sempre com atenção as instruções que
se seguem.
Afaste a bateria de cigarros acesos e outras fontes de
chama ou faíscas.
Os elementos da bateria contêm sempre hidrogé-
nio, um gás altamente
combustível que pode
explodir por inflamação.
Mantenha as baterias fora do alcance das crianças. As baterias contêm ÁCIDO
SULFÚRICO altamente
corrosivo. Não deixe o ácidoda bateria entrar em contacto
com a pele, olhos, peças devestuário ou pinturas. Se o electrólito da bateria entrar em contacto com os
seus olhos, lave-os comágua limpa durante pelo
menos 15 minutos e
procure imediatamente
assistência médica.
(Continua)(Continua)
Se o electrólito entrar em
contacto com a sua pele, lave
bem a área atingida. Se sentir
uma dor ou um ardor, procureimediata-mente assistênciamédica.Use uma protecção ocular aocarregar ou trabalhar perto
de uma bateria. Se estiver a
trabalhar num local fechado,cuide sempre de garantir aventilação desse espaço.
Uma bateria mal inutilizadapode ser prejudicial para oambiente e para a saúdehumana.
Inutilize a bateria de acordo com as normas da
legislação em vigor.
A bateria contém elementos de chumbo. Nãoa deite para o lixo.Entregue-a no seu
concessionário HYUNDAIpara que possa ser
reciclada.
(Continua)
Pb
OMD070016
