Page 31 of 394
A gépkocsi biztonsági berendezései
3 11
VIGYÁZAT
• A maximális véd őhatás érdekében a fejtámlát úgy állítsa be, hogy annak közepe egy vonalba essen az ülésen helyet foglaló szemma-gasságával. Általában az emberek fejének tömegközéppontja szem-magasságban van. A fejtámlát úgy állítsa be, hogy olyan közel legyen a fejéhez, amennyire csak lehet-séges. Ezért ne használjon olyan párnát, amely távol tartja a testet a háttámlától. • Ne használja a gépkocsit fejtámlák nélkül, mert ez egy baleset bekö-vetkezésekor súlyos sérülésekhez vezethet. A jól beállított fejtámla komoly védelmet nyújthat a nyak-sérülések ellen.
A magassági helyzet beállítása
A fejtámla felemeléséhez húzza azt
felfelé (1). A fejtámla leeresztéséhez
nyomja be és tartsa benyomva a
fejtámla tartóján lév ő kioldógombot (2),
és tolja lefelé a fejtámlát (3).
Eltávolítás
A fejtámla eltávolítá sához húzza felfelé
a fejtámlát ütközésig, majd nyomja meg
a kioldógombot (1), miközben felfelé
húzza a fejtámlát (2).
A fejtámla visszasze reléséhez helyezze
be a fejtámla rúdjait (3) a nyílásokba,
miközben benyomja a kioldógombot (1).
Ezután állítsa be a megfelel ő magas-
ságra.
VIGYÁZAT
Bizonyosodjon meg arról, hogy a fejtámla a beállítást követ ően meg-felel ően reteszel ődik a helyén, mert csak így nyújtja a megfelel ő vé-delmet.
OMD030015
OMD030016
Page 32 of 394
3 12 A gépkocsi biztonsági berendezései
Ülésf űtés (egyes változatoknál)
Az ülésf űtés a hátsó üléspárnák hideg
id őben történ ő felmelegítésére szolgál.
A gyújtáskapcsoló ON állásában az
egyes kapcsolók megnyomásakor az
ülések f űtése bekapcsol. Enyhe id őjárás
esetén, vagy ha nincs szükség az
ülésf űtésre, tartsa a kapcsolókat „OFF”
(kikapcsolt) állásban.
✽ MEGJEGYZÉS
Az ülésf űtés bekapcsolt állapotában az
ülésben lév ő fűtőrendszer automatiku-
san ki- és bekapcsol az ülés h őmérsék-
letét ől függően.
FIGYELEM
• Az üléskárpit tisztításához ne használjon szerves oldószereket, festékhígítót, sebbenzint, alkoholt vagy motorbenzint. Ezek károsít-hatják az ülésf űtést vagy magát az ülést. • Az ülésf űtés túlmelegedésének elkerülése érdekében ne helyez-zen az ülésre pokrócot, párnát vagy üléshuzatot, ha a f űtés bekapcsolt állapotban van. • Ne helyezzen nehéz vagy éles tárgyakat az ülésf űtéssel szerelt üléspárnára. Ezek sérülést okoz-hatnak az ülésf űtés egységeiben.
VIGYÁZAT
- Az ülésf űtés éget ő hatású
Az utasok különös óvatossággal használják az ülésf űtést, mert nagy hő- vagy éget őhatás veszélye áll fenn. A vezető nek különös figye-lemmel kell lennie olyan utasok szállítása esetén, akik: 1. Újszülöttek, gyermekek, id ős vagy mozgáskorlátozott szemé-lyek, illetve beteg személyek. 2. Érzékeny b őrű vagy könnyen égési sérüléseket szenved ő sze-mélyek. 3. Kimerült személyek. 4. Ittas személyek. 5. Kábultságot vagy aluszékony-ságot okozó gyógyszeres kezelés alatt álló (pl.: altató vagy egyéb ilyen hatású tablettákat szed ő) személyek.
OMD030025
Page 33 of 394
A gépkocsi biztonsági berendezései
3 13
Kartámasz (egyes változatoknál)
A kartámasz a hátsó ülés közepén
helyezkedik el. Lefelé húzza ki a kar-
támaszt a háttámlából.
A hátsó ülés lehajtása
A hátsó üléstámla lehajtható a hosszú
tárgyak szállításának megkönnyítése
vagy a csomagtartó térfogatának meg-
növelése érdekében.
VIGYÁZAT
A háttámla lehajthatóságának az a célja, hogy olyan hosszabb tárgya-kat tudjon szállítani, amelyek nem férnek el a csomagtérben. Soha ne engedje meg az utasainak, hogy az ülés lehajtott háttámláján ülve utazzanak. Ez nem a megfelelő üléshelyzet, és ilyenkor a biztonsá-gi övek sem használhatók. Ez baleset, illetve hirtelen fékezés esetén súlyos vagy halálos sérülés-hez vezethet. A lehajtott háttámlán szállított tárgyak magassága nem érhet túl az első ülések háttám-lájának fels ő részén. Ha nem így járna el, akkor a csomagok hirtelen fékezéskor el őrecsúszva sérülést vagy károkat okozhatnának.
A hátsó ülés lehajtása
1. Állítsa az els ő ülés támláját függő le-
ges helyzetbe, és amennyiben szük-
séges, csúsztassa el őre az els ő ülést.
2. Állítsa a fejtámlát a legalsó helyzetbe.
OMD030029N
Page 34 of 394
3 14 A gépkocsi biztonsági berendezései
3. Húzza meg a csomagtartóban találha- tó, a háttámla retesze lését kioldó kart.
4. Hajtsa le az ülés háttámláját a gépko- csi eleje felé. 5. A hátsó ülés használatához emelje fel
és húzza hátra a támlát. A támlát
határozottan húzza meg, amíg katta-
nó hangot nem hall. Ellen őrizze, hogy
a támla megfelel ően rögzült-e a he-
lyén.
Az ülés lehajtott háttámlájának függ ő-
leges helyzetbe való visszahajtásakor
mindig ügyeljen arra, hogy a háttámla
fels ő részének megnyomásával rög-
zítse a támlát a helyén.
6. Helyezze vissza a hátsó biztonsági övet a megfelel ő helyre.
OMD030026
OMD031028N
Page 35 of 394
A gépkocsi biztonsági berendezései
3 15

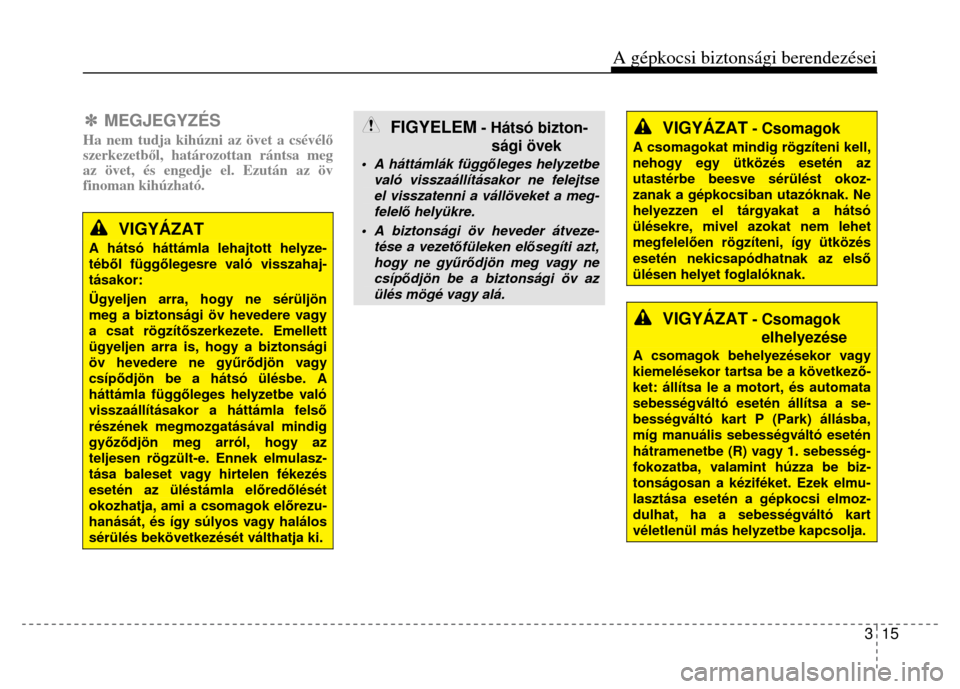

✽ MEGJEGYZÉS
Ha nem tudja kihúzni az övet a csévél ő
szerkezetb ől, határozottan rántsa meg
az övet, és engedje el. Ezután az öv
finoman kihúzható.
VIGYÁZAT
A hátsó háttámla lehajtott helyze-téb ől függő legesre való visszahaj-tásakor: Ügyeljen arra, hogy ne sérüljön meg a biztonsági öv hevedere vagy a csat rögzít őszerkezete. Emellett ügyeljen arra is, hogy a biztonsági öv hevedere ne gy űrő djön vagy csíp ődjön be a hátsó ülésbe. A háttámla függ őleges helyzetbe való visszaállításakor a háttámla fels ő részének megmozgatásával mindig gy őző djön meg arról, hogy az teljesen rögzült-e. Ennek elmulasz-tása baleset vagy hirtelen fékezés esetén az üléstámla el őred őlését okozhatja, ami a csomagok el őrezu-hanását, és így súlyos vagy halálos sérülés bekövetkezését válthatja ki.
FIGYELEM
- Hátsó bizton-sági övek
• A háttámlák függ őleges helyzetbe való visszaállításakor ne felejtse el visszatenni a vállöveket a meg-felel ő helyükre. • A biztonsági öv heveder átveze-tése a vezet őfüleken el ősegíti azt, hogy ne gy űrő djön meg vagy ne csíp ődjön be a biztonsági öv az ülés mögé vagy alá.
VIGYÁZAT
- Csomagok
A csomagokat mindi g rögzíteni kell, nehogy egy ütközés esetén az utastérbe beesve sérülést okoz-zanak a gépkocsiban utazóknak. Ne helyezzen el tárgyakat a hátsó ülésekre, mivel azokat nem lehet megfelelően rögzíteni, így ütközés esetén nekicsapódhatnak az els ő ülésen helyet foglalóknak.
VIGYÁZAT
- Csomagok elhelyezése
A csomagok behelyezésekor vagy kiemelésekor tartsa be a következ ő-ket: állítsa le a motort, és automata sebességváltó esetén állítsa a se-bességváltó kart P (Park) állásba, míg manuális sebességváltó esetén hátramenetbe (R) vagy 1. sebesség-fokozatba, valamint húzza be biz-tonságosan a kéziféket. Ezek elmu-lasztása esetén a gépkocsi elmoz-dulhat, ha a sebességváltó kart véletlenül más helyzetbe kapcsolja.
Page 36 of 394
3 16 A gépkocsi biztonsági berendezései

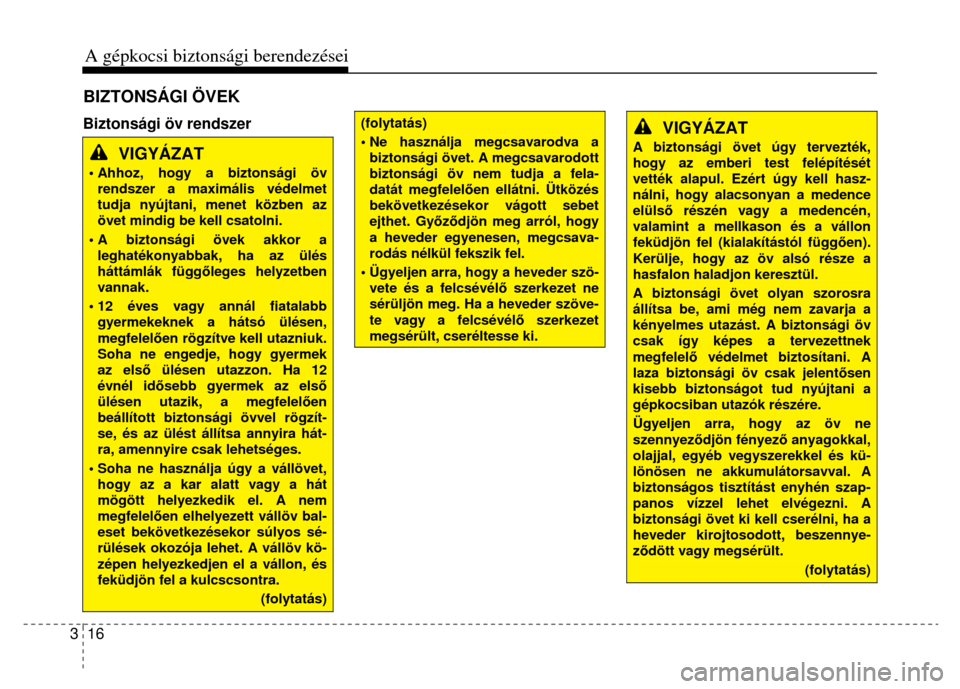

Biztonsági öv rendszer
VIGYÁZAT
• Ahhoz, hogy a biztonsági öv rendszer a maximális védelmet tudja nyújtani, menet közben az övet mindig be kell csatolni. • A biztonsági övek akkor a leghatékonyabbak, ha az ülés háttámlák függ őleges helyzetben vannak. • 12 éves vagy annál fiatalabb gyermekeknek a hátsó ülésen, megfelel ően rögzítve kell utazniuk. Soha ne engedje, hogy gyermek az els ő ülésen utazzon. Ha 12 évnél idő sebb gyermek az els ő ülésen utazik, a megfelel ően beállított biztonsági övvel rögzít-se, és az ülést állítsa annyira hát-ra, amennyire csak lehetséges. • Soha ne használja úgy a vállövet, hogy az a kar alatt vagy a hát mögött helyezkedik el. A nem megfelel ően elhelyezett vállöv bal-eset bekövetkezésekor súlyos sé-rülések okozója lehet. A vállöv kö-zépen helyezkedjen el a vállon, és feküdjön fel a kulcscsontra.
(folytatás)
(folytatás) • Ne használja megcsavarodva a biztonsági övet. A megcsavarodott biztonsági öv nem tudja a fela-datát megfelel ően ellátni. Ütközés bekövetkezésekor vágott sebet ejthet. Gy őző djön meg arról, hogy a heveder egyenesen, megcsava-rodás nélkül fekszik fel. • Ügyeljen arra, hogy a heveder szö-vete és a felcsévél ő szerkezet ne sérüljön meg. Ha a heveder szöve-te vagy a felcsévél ő szerkezet megsérült, cseréltesse ki.
VIGYÁZAT
A biztonsági övet úgy tervezték, hogy az emberi test felépítését vették alapul. Ezért úgy kell hasz-nálni, hogy alacsonyan a medence elülső részén vagy a medencén, valamint a mellkason és a vállon feküdjön fel (kialakítástól függ ően). Kerülje, hogy az öv alsó része a hasfalon haladjon keresztül. A biztonsági övet olyan szorosra állítsa be, ami még nem zavarja a kényelmes utazást. A biztonsági öv csak így képes a tervezettnek megfelel ő védelmet biztosítani. A laza biztonsági öv csak jelent ősen kisebb biztonságot tud nyújtani a gépkocsiban utazók részére. Ügyeljen arra, hogy az öv ne szennyez ődjön fényez ő anyagokkal, olajjal, egyéb vegyszerekkel és kü-lönösen ne akkumulátorsavval. A biztonságos tisztítást enyhén szap-panos vízzel lehet elvégezni. A biztonsági övet ki kell cserélni, ha a heveder kirojtosodott, beszennye-ző dött vagy megsérült.
(folytatás)
BIZTONSÁGI ÖVEK
Page 37 of 394
A gépkocsi biztonsági berendezései
3 17
(folytatás) Azokat a biztonsági öveket, amelye-ket egy súlyos baleset bekövetke-zésekor használtak, magától értető-dően ki kell cserélni még akkor is, ha nem látható sérülés rajtuk. Ne használjon megcsavarodott heve-der ű övet. Mindegyik biztonsági övet csak egy személy használja. Nagyon veszélyes az, ha az ülésen helyet foglaló személy ölében szállí-tott gyermeket becsatolják az övvel.
VIGYÁZAT
• Tilos bármiféle olyan jelleg ű mó-dosítást végezni, vagy a bizton-sági öv szerkezetébe olyan eszkö-zöket behelyezni, amelyek akár a felcsévél ő szerkezetet, akár az egész biztonsági öv egységet megakadályozzák abban, hogy megszüntesse az öv lazaságát. • A biztonsági öv becsatolásakor ügyeljen arra, hogy ne egy másik ülés csatjába csatolja be az övet. Ez nagyon veszélyes helyzetet te-remt, mert el őfordulhat, hogy a biztonsági öv nem nyújt megfelel ő védelmet. • Vezetés közben ne csatolja ki, illetve ne csatolja be és ki egymás-után többször a biztonsági övet. Emiatt elveszítheti járm űve feletti uralmát, és halálos vagy súlyos sérüléssel, illetve anyagi kárral járó balesetet okozhat. • A biztonsági öv becsatolásakor bizonyosodjon meg arról, hogy a biztonsági öv nem halad keresztül kemény vagy törékeny tárgyakon. • Bizonyosodjon meg arról, hogy nincs semmi a csatban, ami akadályozhatja az öv biztonságos becsatolását.

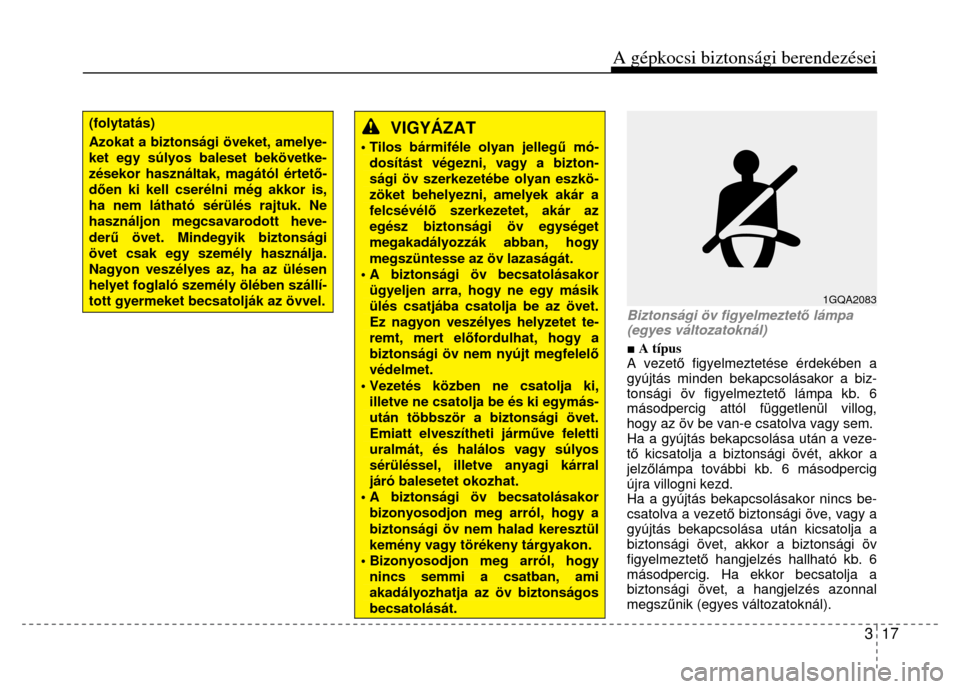

Biztonsági öv figyelmeztet ő lámpa
(egyes változatoknál)
■ A típus
A vezet ő figyelmeztetése érdekében a
gyújtás minden bekapcsolásakor a biz-
tonsági öv figyelmeztet ő lámpa kb. 6
másodpercig attól függetlenül villog,
hogy az öv be van-e csatolva vagy sem.
Ha a gyújtás bekapcsolása után a veze-
t ő kicsatolja a bizton sági övét, akkor a
jelz őlámpa további kb. 6 másodpercig
újra villogni kezd.
Ha a gyújtás bekapcsolásakor nincs be-
csatolva a vezet ő biztonsági öve, vagy a
gyújtás bekapcsolása után kicsatolja a
biztonsági övet, akkor a biztonsági öv
figyelmeztet ő hangjelzés hallható kb. 6
másodpercig. Ha ekkor becsatolja a
biztonsági övet, a hangjelzés azonnal
megsz űnik (egyes változatoknál).
1GQA2083
Page 38 of 394
3 18 A gépkocsi biztonsági berendezései ■ B típus
A vezet ő figyelmeztetése érdekében a
gyújtás minden bekapcsolásakor a veze-
t ő biztonsági öv figyelmeztet ő lámpa kb.
6 másodpercig attól függetlenül világít,
hogy az öv be van-e csatolva vagy sem.
Ha a gyújtás bekapcsolásakor nincs be-
csatolva a vezet ő biztonsági öve, vagy a
gyújtás bekapcsolása után kicsatolja a
biztonsági övet, akkor a biztonsági öv
figyelmeztet ő lámpa az öv becsatolásáig
világít.
Ha továbbra is becsatolatlan biztonsági
övvel túllépi a 9 km/h sebességet, a
világító figyelmeztet ő lámpa villogni
kezd, és egészen addig villog, amíg a
sebesség 6 km/h alá nem csökken.
Ha továbbra is becsatolatlan biztonsági
övvel túllépi a 20 km/h sebességet,
akkor a biztonsági öv figyelmeztet ő
hangjelzés kb. 100 másodpercig hallha-
tó lesz, és a megfelel ő figyelmeztet ő
lámpa villogni fog.
Hárompontos biztonsági öv
A biztonsági öv becsatolása:
A biztonsági öv becsatolásához húzza ki
az övet a felcsévél ő szerkezetb ől, és
csatlakoztassa a fé m nyelvet (1) a
csatba (2). A nyelv rögzülésekor kattanó
hang hallható.
A biztonsági öv automatikusan beáll a
megfelel ő hosszra, miután kézzel beállí-
totta a csíp őöv kényelmes helyzetét. Ha
lassan el őrehajol, akkor az öv hosszab-
bá válik, és engedi ezt az elmozdulást.
Hirtelen fékezés vagy ütközés esetén
azonban az öv reteszel ődik a pillanatnyi
helyzetében. Ugyancsak reteszel ődik az
öv, ha túl gyorsan hajol el őre.
✽ MEGJEGYZÉS Ha nem tudja kihúzni a biztonsági övet
a csévélő szerkezetb ől, határozottan
rántsa meg az övet, és engedje el. A
kioldás után az öv finoman kihúzható.
B180A01NF-1
Page 39 of 394
A gépkocsi biztonsági berendezései
3 19
A magasság beállítása (els ő ülés)
A maximális kényelem és biztonság
érdekében a vállöv rögzítési pontja 4
különböz ő magasságba állítható.
Az állítható magasságú biztonsági öv
vállhevederének nem szabad túl közel
lennie a nyakhoz. Ilyenkor nem nyújtja a
leghatásosabb védelmet. Úgy állítsa be
a vállhevedert, hogy az a mellkasán és
az ajtó fel őli vállának a közepén feküd-
jön fel, ne pedig a nyakánál helyezked-
jen el.
A vállöv magasságá nak beállításához
csúsztassa felfelé vagy lefelé a magas-
ságállítót a megfelelő pozícióba.
A magasságállító felemeléséhez húzza
azt felfelé (1). Lefelé állításkor nyomja
meg a magasságállítón lév ő gombot (2),
és csúsztassa a szerkezetet (3) lefelé. Eressze el a gombot, hogy a tartó rög-
züljön a helyén. Próbálja meg elcsúsz-
tatni az állítószerkezetet, hogy meggy
ő-
ző djön a rögzítettségér ől.
VIGYÁZAT
• Győző djön meg arról, hogy a vállöv tartója rögzült-e a megfelel ő magassági helyzetben. Soha ne állítsa be úgy a vállövet, hogy az a nyakán vagy az arcán haladjon keresztül. A nem megfelel ően beállított biztonsági öv baleset bekövetkezésekor súlyos sérülé-sek okozója lehet. • Ha egy baleset után nem cserélik ki a biztonsági övet, akkor a sérült biztonsági öv nem nyújt megfelel ő védelmet egy újabb ütközés esetén, ami súlyos vagy halálos sérüléshez vezethet. Baleset után a lehet ő leghamarabb cseréltesse ki a biztonsági öveket.
VIGYÁZAT
A csípőövet a lehet ő legalacso-nyabban és kényelmesen, a csíp ő-jén és ne a derekán helyezze el. Ha a csíp őöv nagyon magasan helyez-kedik el a derekán, akkor baleset esetén megn ő a sérülés valószínű -sége. Ne legyen mindkét karja az öv alatt vagy felett. A becsatolt bizton-sági övet az ábrán látható módon, úgy kell viselni, hogy az egyik kar az öv fölött, a másik az öv alatt legyen. Soha ne viselje úgy a biztonsági övet, hogy annak ferde ágát az ajtó felőli karja alatt vezeti át.
B200A02NF
OHD036019
Els ő ülés
Page 40 of 394
3 20 A gépkocsi biztonsági berendezései
A hátsó középs ő biztonsági öv csak a
„CENTER” feliratú csattal használható.
A biztonsági öv kicsatolása:
A biztonsági öv az övcsaton lév ő kiol-
dógomb (1) megnyomásával csatolható
ki. Kicsatolása után a visszacsévél ő
szerkezetnek az övet automatikusan
vissza kell húznia.
Ha ez nem következik be, ellenő rizze,
hogy nem csavarodott-e meg az öv,
majd próbálja meg újra.
Elő feszít ővel szerelt biztonsági öv Az Ön gépkocsijában a vezet ő és az
els ő utas oldali ülés biztonsági öve
el őfeszít ővel van ellátva. Az el őfeszít ő
feladata, hogy bizonyos frontális ütközé-
sek esetén a heveder visszacsévélésé-
vel szorosra húzza az övet, és biztosan
megtartsa az utast. A biztonsági öv
el őfeszít ők elegend ően súlyos frontális
ütközés esetén léphetnek m űködésbe.
VIGYÁZAT
A biztonság érdekében gy őző djön meg arról, hogy az öv hevedere nem laza, illetve nincs megcsava-rodva, és mindig megfelel ő helyzet-ben üljön az ülésben.
B210A01NF-1
OED030300
OMD030018N
