Hyundai Elantra 2014 Manuel du propriétaire (in French)

Système de sécurité de votre véhicule
42 3

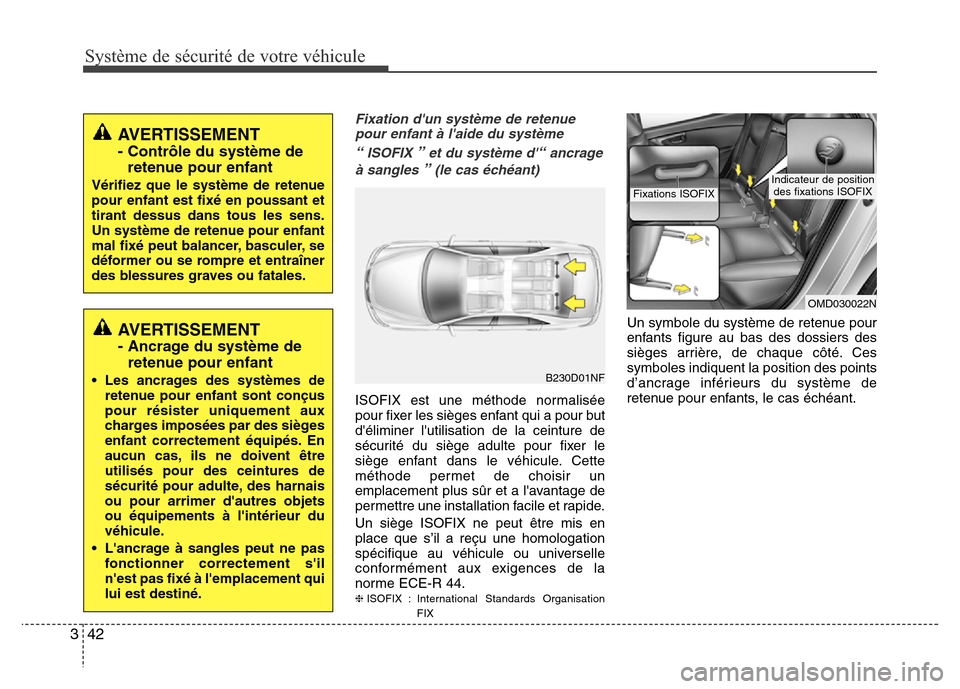

Fixation d'un système de retenue
pour enfant à l'aide du système
“ISOFIX ”et du système d'“ancrage
à sangles
”(le cas échéant)
ISOFIX est une méthode normalisée
pour fixer les sièges enfant qui a pour but
d'éliminer l'utilisation de la ceinture de
sécurité du siège adulte pour fixer le
siège enfant dans le véhicule. Cette
méthode permet de choisir un
emplacement plus sûr et a l'avantage de
permettre une installation facile et rapide.
Un siège ISOFIX ne peut être mis en
place que s’il a reçu une homologation
spécifique au véhicule ou universelle
conformément aux exigences de la
norme ECE-R 44.
❈ISOFIX :International Standards Organisation
FIX
Un symbole du système de retenue pour
enfants figure au bas des dossiers des
sièges arrière, de chaque côté. Ces
symboles indiquent la position des points
d’ancrage inférieurs du système de
retenue pour enfants, le cas échéant.
B230D01NF
OMD030022N
Fixations ISOFIXIndicateur de position
des fixations ISOFIX
AVERTISSEMENT
- Contrôle du système de
retenue pour enfant
Vérifiez que le système de retenue
pour enfant est fixé en poussant et
tirant dessus dans tous les sens.
Un système de retenue pour enfant
mal fixé peut balancer, basculer, se
déformer ou se rompre et entraîner
des blessures graves ou fatales.
AVERTISSEMENT
- Ancrage du système de
retenue pour enfant
• Les ancrages des systèmes de
retenue pour enfant sont conçus
pour résister uniquement aux
charges imposées par des sièges
enfant correctement équipés. En
aucun cas, ils ne doivent être
utilisés pour des ceintures de
sécurité pour adulte, des harnais
ou pour arrimer d'autres objets
ou équipements à l'intérieur du
véhicule.
• L'ancrage à sangles peut ne pas
fonctionner correctement s'il
n'est pas fixé à l'emplacement qui
lui est destiné.

343
Système de sécurité de votre véhicule
Les deux sièges latéraux arrière sont
équipés d’une paire d’ancrages ISOFIX
ainsi que d’un ancrage à sangle
supérieur correspondant, à l’arrière du
dossier. Les ancrages ISOFIX sont
situés entre le coussin et le dossier du
siège et portent le logo ISOFIX.
Pour l'installation, les connecteurs CRS
ISOFIX doivent être engagés dans les
ancrages ISOFIX de véhicule (vous
devez entendre un CLIC, surveillez
l’apparition d’indicateurs visuels sur le
CRS et procédez à une vérification
supplémentaire en tirant sur les
connecteurs).
Un CRS ayant reçu une homologation
universelle de l’ECE-R 44 doit être
également fixé avec une sangle
d’ancrage supérieure raccordée au point
d’ancrage de sangle supérieur
correspondant dans le dossier.
L’installation et l’utilisation d’un siège
enfants doivent être effectuées
conformément au manuel d’installation
qui est fourni avec le siège ISOFIX.Pour fixer le système de retenue pour
enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.
Guettez le son bien distinct du
“clic ”.
2. Insérez le crochet de l'ancrage à
sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la page
précédente)
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de la
ceinture de sécurité avec l'attache
ISOFIX ou le système d'attache
ISOFIX des sièges.
AVERTISSEMENT
• Lorsque l’on utilise le système
“ ISOFIX ” du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siège
arrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sangle
de la ceinture doit être rétractée
derrière le système de retenue
pour enfant pour empêcher celui-
ci d’attraper les ceintures non
rétractées. Les verrous ou
attaches métalliques non
verrouillés peuvent conduire
l’enfant à atteindre les ceintures
non rétractées, ce qui peut
provoquer une strangulation et
une blessure grave ou mortelle
de l’enfant installé dans son
système de retenue.
• Ne mettez rien à proximité des
ancrages inférieurs. Vérifiez
également que la ceinture de
sécurité n'est pas coincée dans
les ancrages inférieurs.

Système de sécurité de votre véhicule
44 3
(Suite)
• Ne fixez pas plusieurs systèmes
de retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves ou
fatales.
• Fixez le système de retenue pour
enfant ISOFIX ou compatible
ISOFIX uniquement aux
emplacements prévus à cet effet,
indiqués sur l'illustration.
• Suivez toujours les instructions
d'installation et d'utilisation
données par le fabricant du
système de retenue pour enfant.AVERTISSEMENT

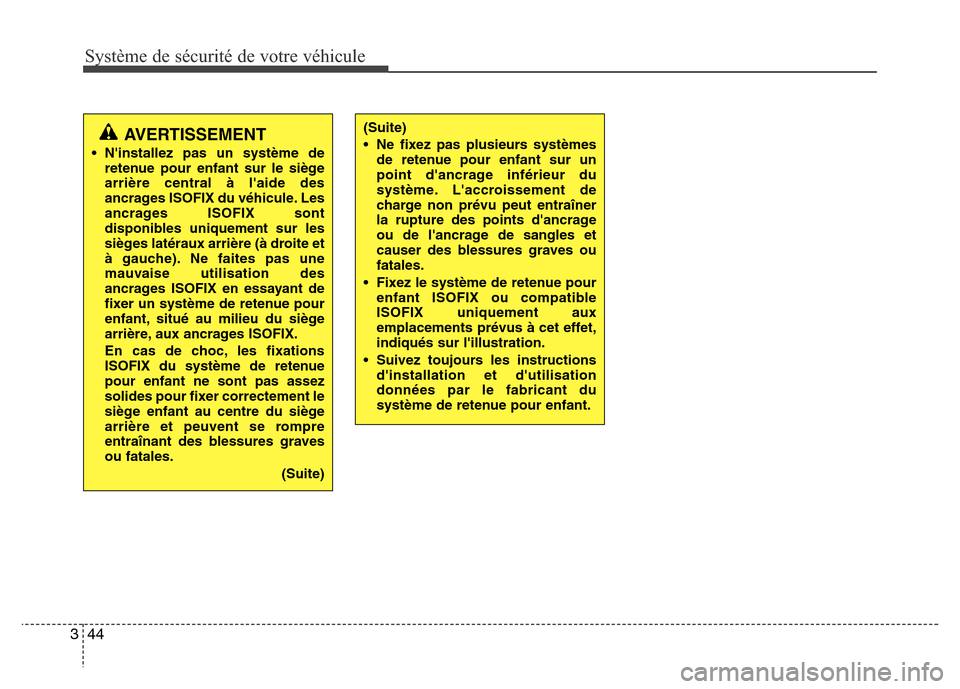

• N'installez pas un système de
retenue pour enfant sur le siège
arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenue
pour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures graves
ou fatales.
(Suite)

345
Système de sécurité de votre véhicule

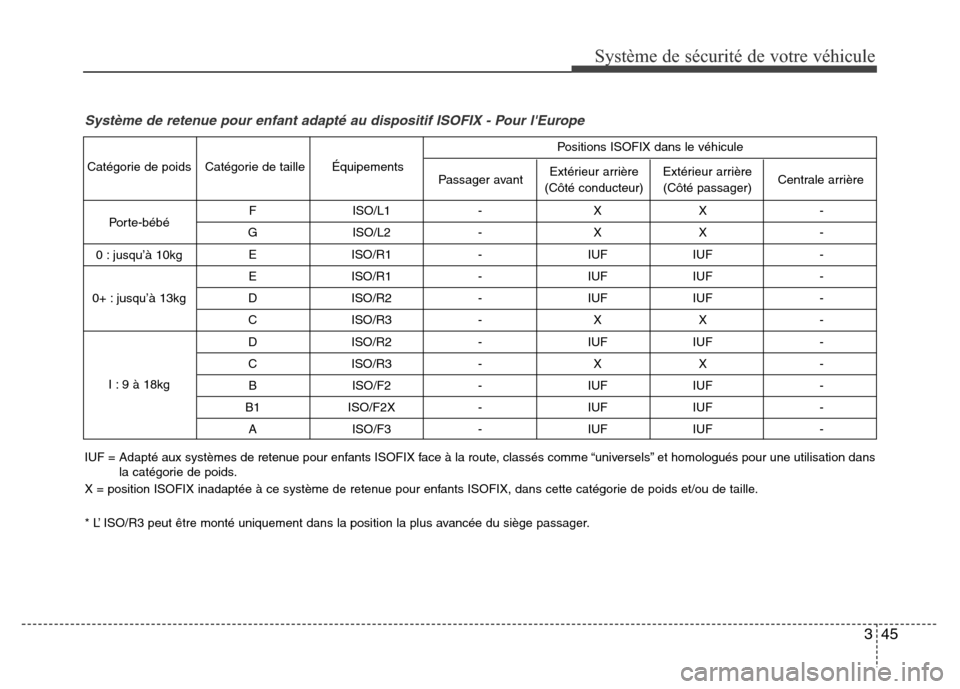

Système de retenue pour enfant adapté au dispositif ISOFIX - Pour l'Europe
F ISO/L1 - X X -
G ISO/L2 - X X -
E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Extérieur arrière
(Côté passager) Extérieur arrière
(Côté conducteur) Passager avant Équipements Catégorie de taille Catégorie de poids
Porte-bébé
0 : jusqu’à 10kg
0+ : jusqu’à 13kg
I : 9 à 18kgCentrale arrière Positions ISOFIX dans le véhicule
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la route, classés comme “universels” et homologués pour une utilisation dans
la catégorie de poids.
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille.
* L’ ISO/R3 peut être monté uniquement dans la position la plus avancée du siège passager.

Système de sécurité de votre véhicule
46 3

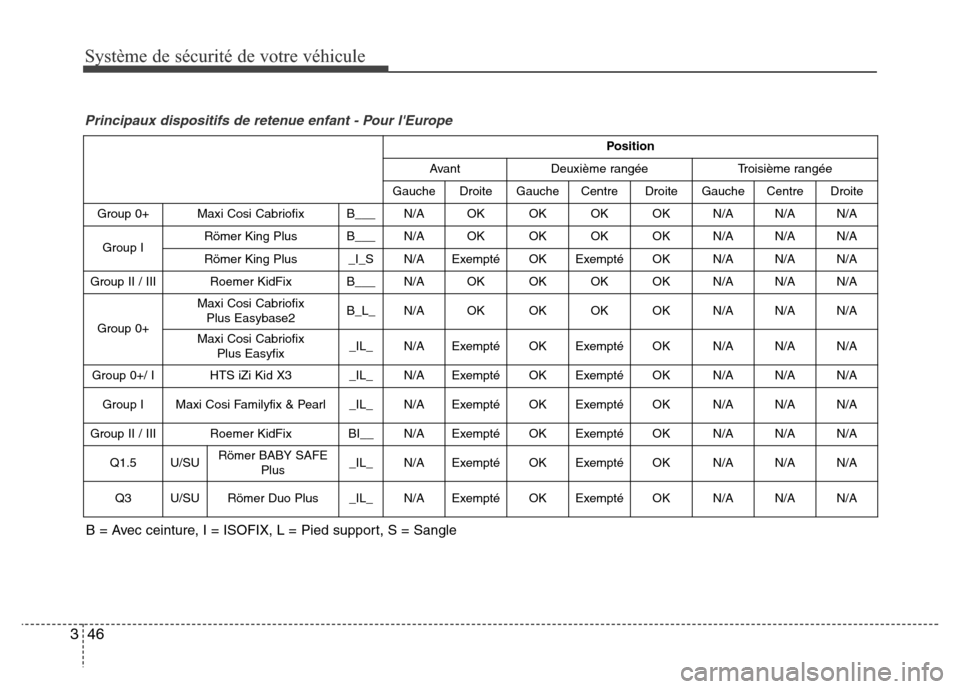

B = Avec ceinture, I = ISOFIX, L = Pied support, S = Sangle
Position
Avant Deuxième rangée Troisième rangée
Gauche Droite Gauche Centre Droite Gauche Centre Droite
Group 0+ Maxi Cosi Cabriofix B___N/A OK OK OK OK N/A N/A N/A
Group IRömer King Plus B___N/A OK OK OK OK N/A N/A N/A
Römer King Plus _I_SN/A Exempté OK Exempté OK N/A N/A N/A
Group II / IIIRoemer KidFix B___N/A OK OK OK OK N/A N/A N/A
Group 0+
Maxi Cosi Cabriofix
Plus Easybase2B_L_N/A OK OK OK OK N/A N/A N/A
Maxi Cosi Cabriofix
Plus Easyfix_IL_N/A Exempté OK Exempté OK N/A N/A N/A
Group 0+/ IHTS iZi Kid X3 _IL_N/A Exempté OK Exempté OK N/A N/A N/A
Group IMaxi Cosi Familyfix & Pearl_IL_N/A Exempté OK Exempté OK N/A N/A N/A
Group II / IIIRoemer KidFixBI__N/A Exempté OK Exempté OK N/A N/A N/A
Q1.5U/SURömer BABY SAFE
Plus_IL_N/A Exempté OK Exempté OK N/A N/A N/A
Q3U/SURömer Duo Plus_IL_N/A Exempté OK Exempté OK N/A N/A N/A
Principaux dispositifs de retenue enfant - Pour l'Europe

347
Système de sécurité de votre véhicule

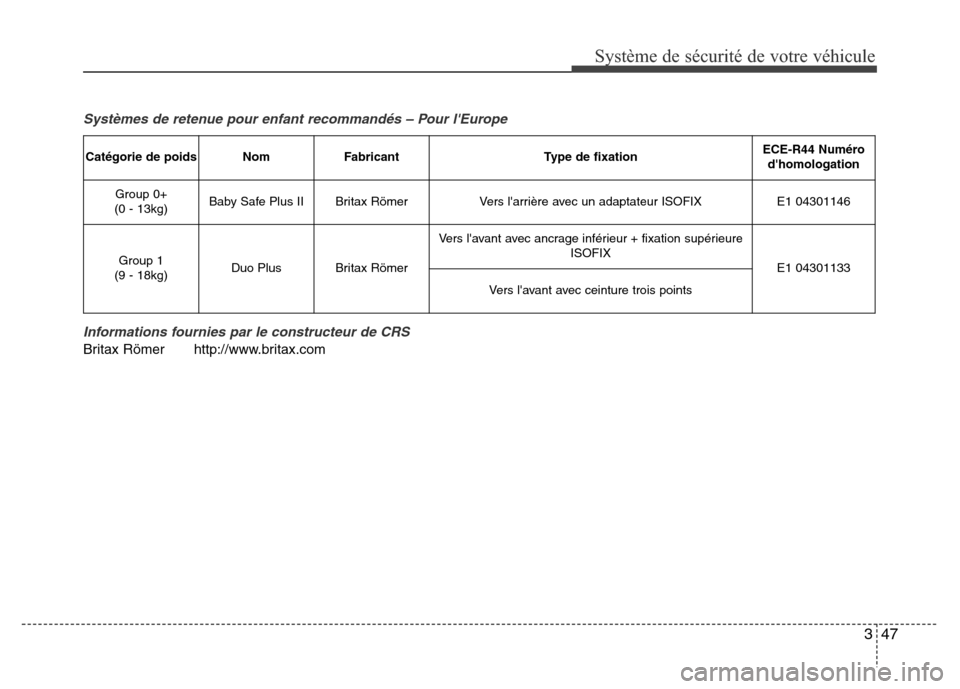

Systèmes de retenue pour enfant recommandés – Pour l'Europe
Informations fournies par le constructeur de CRS
Britax Römer http://www.britax.com
Catégorie de poidsNomFabricantType de fixationECE-R44 Numéro
d'homologation
Group 0+
(0 - 13kg)Baby Safe Plus IIBritax RömerVers l'arrière avec un adaptateur ISOFIXE1 04301146
Group 1
(9 - 18kg)Duo PlusBritax Römer
Vers l'avant avec ancrage inférieur + fixation supérieure
ISOFIX
E1 04301133
Vers l'avant avec ceinture trois points

Système de sécurité de votre véhicule
48 3

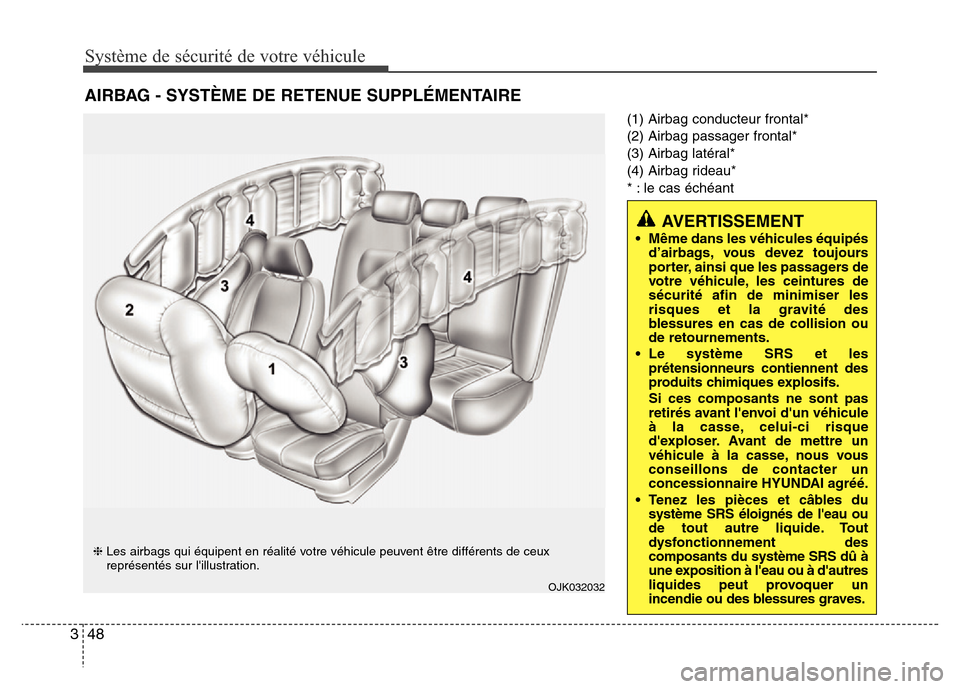

(1) Airbag conducteur frontal*
(2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE
AVERTISSEMENT
• Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures de
sécurité afin de minimiser les
risques et la gravité des
blessures en cas de collision ou
de retournements.
• Le système SRS et les
prétensionneurs contiennent des
produits chimiques explosifs.
Si ces composants ne sont pas
retirés avant l'envoi d'un véhicule
à la casse, celui-ci risque
d'exploser. Avant de mettre un
véhicule à la casse, nous vous
conseillons de contacter un
concessionnaire HYUNDAI agréé.
• Tenez les pièces et câbles du
système SRS éloignés de l'eau ou
de tout autre liquide. Tout
dysfonctionnement des
composants du système SRS dû à
une exposition à l'eau ou à d'autres
liquides peut provoquer un
incendie ou des blessures graves.
OJK032032
❈Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.

349
Système de sécurité de votre véhicule
Fonctionnement du système
d'airbag
• L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
• Les airbags se gonflent instantanément
en cas de choc frontal ou latéral violent
afin de contribuer à la protection des
occupants contre des blessures
graves.
• Il n'existe pas de vitesse déterminée à
laquelle les airbags se gonflent.
En général, les airbags sont conçus
pour se déclencher en fonction de la
gravité d'un choc et de sa direction.
Ces deux facteurs déterminent si les
capteurs envoient un signal
électronique de déploiement.
• Le déploiement de l’airbag dépend
d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles de
l’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision.
Toutefois, les facteurs ne se limitent
pas à ceux énumérés ci-dessus.• Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir
les airbags se gonfler au cours d’un
accident. Il est plus probable de voir les
airbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
• Pour assurer une protection lors d'une
collision violente, les airbags doivent
se gonfler rapidement. La vitesse à
laquelle l'airbag se gonfle est capitale
en raison du temps extrêmement court
pendant lequel une collision se produit
et de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,
est un élément essentiel de la
conception de l'airbag.
Cependant, le gonflement de l'airbag
peut également provoquer des
blessures (entre autres, abrasion du
visage, hématomes et fractures). En
effet, l'airbag se gonfle à une vitesse
telle que la force de gonflement est
extrêmement importante.• Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.
AVERTISSEMENT
• Pour éviter des blessures graves
ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à une
distance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
• L'airbag se gonfle instantanément
en cas de choc, les passagers
peuvent être blessés par la force
de déploiement de l'airbag s'ils ne
sont pas dans une position
correcte.
• Le gonflement de l'airbag peut
entraîner des blessures (entre
autres, abrasions du visage ou
du corps, brûlures ou blessures
consécutives à un
endommagement de lunettes).

Système de sécurité de votre véhicule
50 3

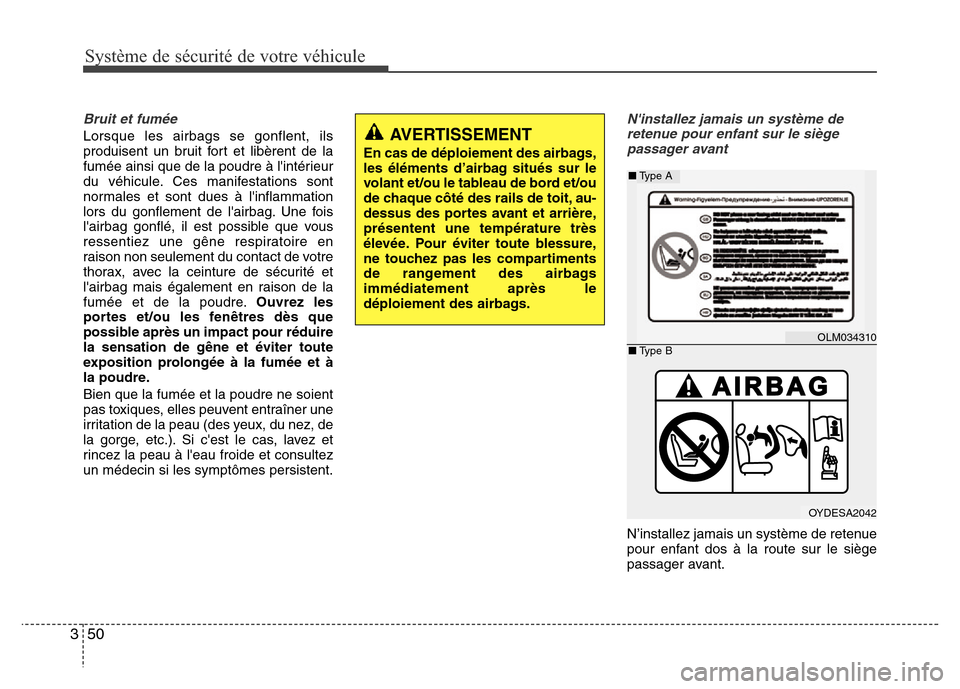

Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Ouvrez les
portes et/ou les fenêtres dès que
possible après un impact pour réduire
la sensation de gêne et éviter toute
exposition prolongée à la fumée et à
la poudre.
Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultez
un médecin si les symptômes persistent.
N'installez jamais un système de
retenue pour enfant sur le siège
passager avant
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant.
AVERTISSEMENT
En cas de déploiement des airbags,
les éléments d’airbag situés sur le
volant et/ou le tableau de bord et/ou
de chaque côté des rails de toit, au-
dessus des portes avant et arrière,
présentent une température très
élevée. Pour éviter toute blessure,
ne touchez pas les compartiments
de rangement des airbags
immédiatement après le
déploiement des airbags.
OLM034310
OYDESA2042
■Type A
■Type B

351
Système de sécurité de votre véhicule

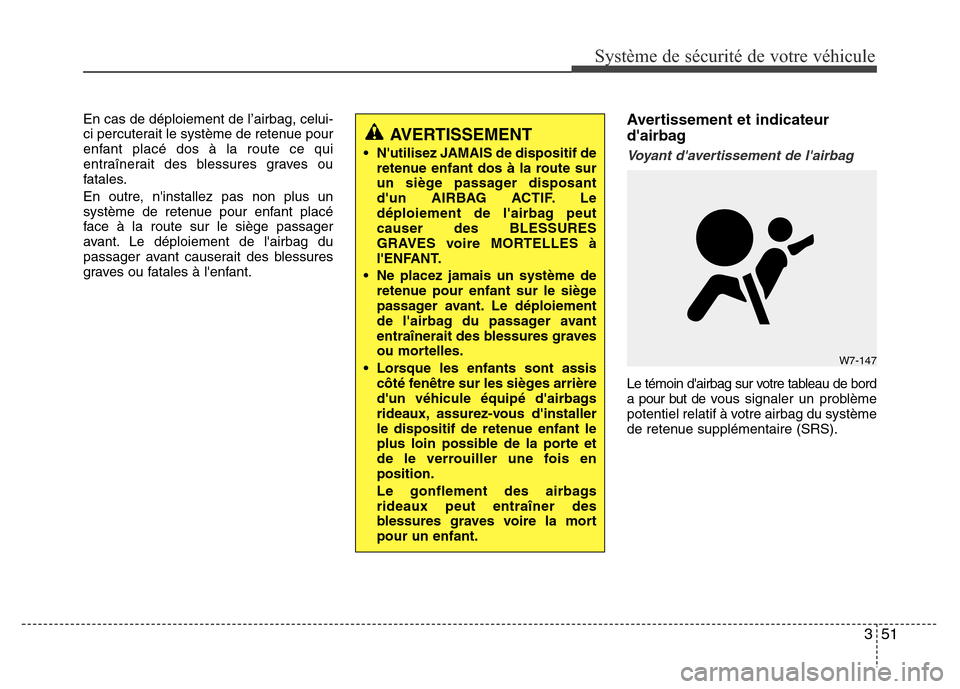

En cas de déploiement de l’airbag, celui-
ci percuterait le système de retenue pour
enfant placé dos à la route ce qui
entraînerait des blessures graves ou
fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.Avertissement et indicateur
d'airbag
Voyant d'avertissement de l'airbag
Le témoin d'airbag sur votre tableau de bord
a pour but de vous signaler un problème
potentiel relatif à votre airbag du système
de retenue supplémentaire (SRS).
AVERTISSEMENT
• N'utilisez JAMAIS de dispositif de
retenue enfant dos à la route sur
un siège passager disposant
d'un AIRBAG ACTIF. Le
déploiement de l'airbag peut
causer des BLESSURES
GRAVES voire MORTELLES à
l'ENFANT.
• Ne placez jamais un système de
retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
• Lorsque les enfants sont assis
côté fenêtre sur les sièges arrière
d'un véhicule équipé d'airbags
rideaux, assurez-vous d'installer
le dispositif de retenue enfant le
plus loin possible de la porte et
de le verrouiller une fois en
position.
Le gonflement des airbags
rideaux peut entraîner des
blessures graves voire la mort
pour un enfant.
W7-147
