Техническое обслуживание

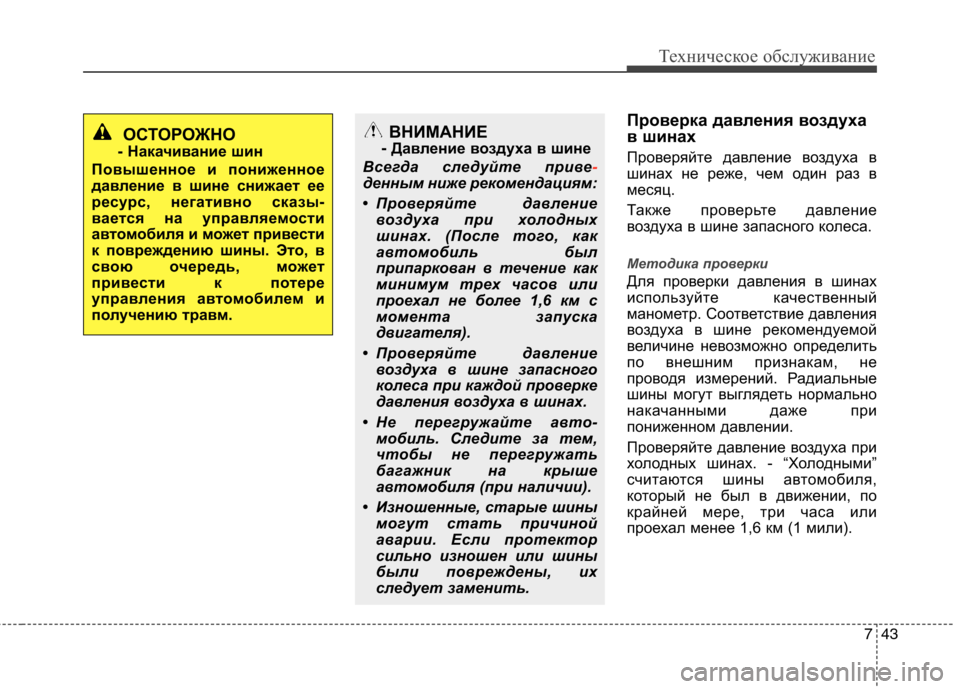

Проверка давления воздуха
в шинах
Проверяйте давление воздуха в
шинах не реже, чем один раз в
месяц.
Также проверьте давление
воздуха в шине запасного колеса.
Методика проверки
Для проверки давления в шинах
используйте качественный
манометр. Соответствие давления
воздуха в шине рекомендуемой
величине невозможно определить
по внешним признакам, не
проводя измерений. Радиальные
шины могут выглядеть нормально
накачанными даже при
пониженном давлении.
Проверяйте давление воздуха при
холодных шинах. - “Холодными”
считаются шины автомобиля,
который не был в движении, по
крайней мере, три часа или
проехал менее 1,6 км (1 мили).
ОСТОРОЖНО
- Накачивание шин
Повышенное и пониженное
давление в шине снижает ее
ресурс, негативно сказы-
вается на управляемости
автомобиля и м ожет привести
к повреждению шины. Это, в
свою очередь, м ожет
привести к потере
управления автомобилем и
получению травм.ВНИМАНИЕ
- Давление воздуха в шине
Всегда следуйте приве
-
денным ниже рекомендациям:
• Проверяйте давление воздуха при холодных
шинах. (После того, как
автомобиль был
припаркован в течение как
минимум трех часов или
проехал не более 1,6 км с
момента запуска
двигателя).
• Проверяйте давление воздуха в шине запасного
колеса при каждой проверке
давления воздуха в шинах.
• Не перегружайте авто- мобиль. Следите за тем,
чтобы не перегружать
багажник на крыше
автомобиля (при наличии).
• Изношенные, старые шины могут стать причиной
аварии. Если протектор
сильно изношен или шины
были повреждены, их
следует заменить.

Техническое обслуживание
44
7

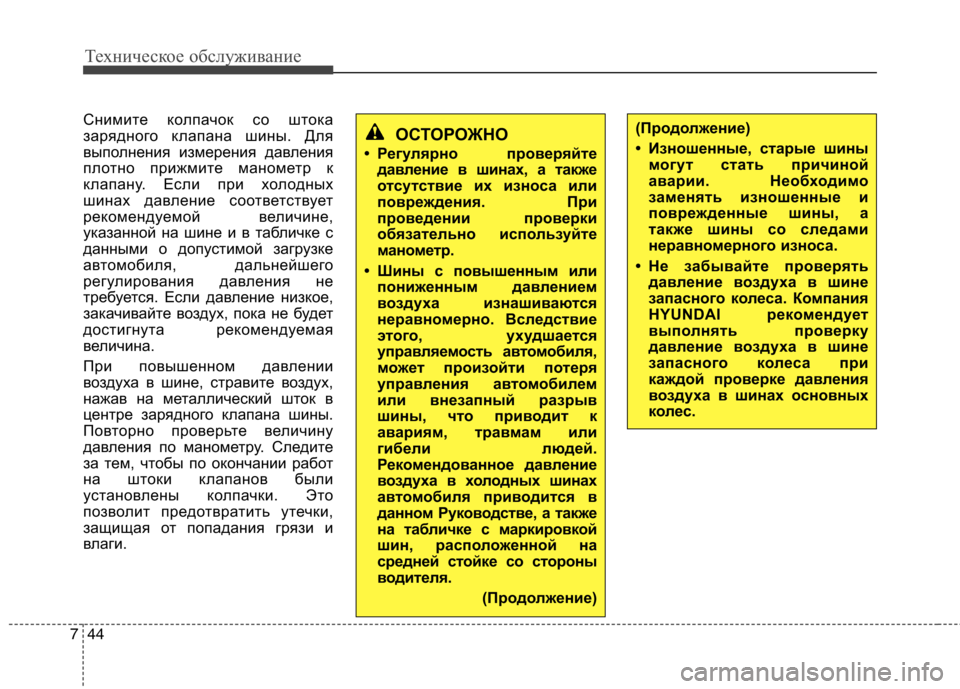

Снимите колпачок со штока
зарядного клапана шины. Для
выполнения измерения давления
плотно прижмите манометр к
клапану. Если при холодных
шинах давление соответствует
рекомендуемой величине,
указанной на шине и в табличке с
данными о допустимой загрузке
автомобиля, дальнейшего
регулирования давления не
требуется. Если давление низкое,
закачивайте воздух, пока не будет
достигнута рекомендуемая
величина.
При повышенном давлении
воздуха в шине, стравите воздух,
нажав на металлический шток в
центре зарядного клапана шины.
Повторно проверьте величину
давления по манометру. Следите
за тем, чтобы по окончании работ
на штоки клапанов были
установлены колпачки. Это
позволит предотвратить утечки,
защищая от попадания грязи и
влаги.
ОСТОРОЖНО
• Регулярно проверяйте давление в шинах, а также
отсутствие их износа или
повреждения. При
проведении проверки
обязательно используйте
манометр.
• Шины с повышенным или пониженным давлением
воздуха изнашиваются
неравномерно. Вследствие
этого, ухудшается
управля емость автомобиля,
может произойти потеря
управления автомобилем
или внезапный разрыв
шины, что приводит к
авариям, травмам или
гибели людей.
Рекомендованное давление
воздуха в холодных шинах
автомобиля приводится в
данном Руководстве, а также
на табличке с маркировкой
шин, расположенной на
средней стойке со стороны
водителя.
(Продолжение)(Продолжение)
• Изношенные, старые шинымогут стать причиной
аварии. Необходимо
заменять изношенные и
поврежденные шины, а
также шины со следами
неравномерного износа.
• Не забывайте проверять давление воздуха в шине
запасного колеса. Компания
HYUNDAI рекомендует
выполнять проверку
давление воздуха в шине
запасного колеса при
каждой проверке давления
воздуха в шинах основных
колес.

745
Техническое обслуживание
Перестановка колес
Для выравнивания износа
протектора рекомендуется
переставлять колеса через
каждые 12 000 км (7 500 миль)
пробега или ранее, если
происходит неравномерный износ.
Проводя перестановку, проверьте
правильность балансировки
колес.
При перестановке проверьте
колеса на наличие неравно
-
мерного износа и повреждений.
Причиной повышенного износа
обычно является неправильное
давление воздуха в шинах,
неправильный угол установки
колес, разбалансированность
колес, езда с резкими
торможениями и поворотами.
Убедитесь, что на протекторе и на
боковых сторонах шины нет
неровностей или выпуклостей.
Если будет обнаружен один из
перечисленных дефектов, шину
следует заменить. Также шину следует заменить,
если видна кордная ткань или
корд. После перестановки колес
убедитесь, что давление в
передних и задних шинах
соответствует рекомендуемым
значениям, а также проверьте
затяжку крепежных гаек.
При перестановке колес
необходимо проверить
тормозные колодки на наличие
износа.
CBGQ0706
S2BLA790A
При отсутствии запасного колеса
С запасным колесом стандартного размера

Техническое обслуживание
46
7
✽✽

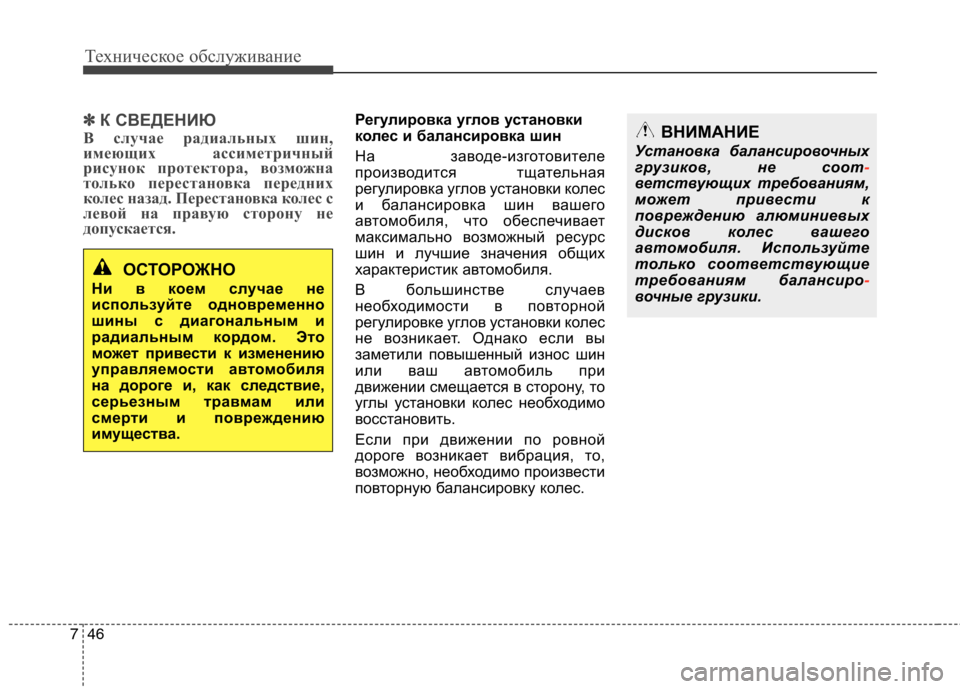

К СВЕДЕНИЮ
В случае радиальных шин,
имеющих ассиметричный
рисунок протектора, возможна
только перестановка передних
колес назад. Перестановка колес с
левой на правую сторону не
допускается.Регулировка углов установки
колес и балансировка шин
На заводе-изготовителе
производится тщательная
регулировка углов установки колес
и балансировка шин вашего
автомобиля, что обеспечивает
максимально возможный ресурс
шин и лучшие значения общих
характеристик автомобиля.
В большинстве случаев
необходимости в повторной
регулировке углов установки колес
не возникает. Однако если вы
заметили повышенный износ шин
или ваш автомобиль при
движении смещается в сторону, то
углы установки колес необходимо
восстановить.
Если при движении по ровной
дороге возникает вибрация, то,
возможно, необходимо произвести
повторную балансировку колес.
ОСТОРОЖНО
Ни в коем случае не
используйте одновременно
шины с диагональным и
радиальным кордом. Это
может привести к изменению
управляемости ав томобиля
на дороге и, как следствие,
серьезным травмам или
смерти и повреждению
имущества.
ВНИМАНИЕ
Установка балансировочных
грузиков, не соот
-
ветствующих требованиям,
может привести к
повреждению алюминиевых
дисков колес вашего
автомобиля. Используйте
только соответствующие
требованиям балансиро
-
вочные грузики.

747
Техническое обслуживание

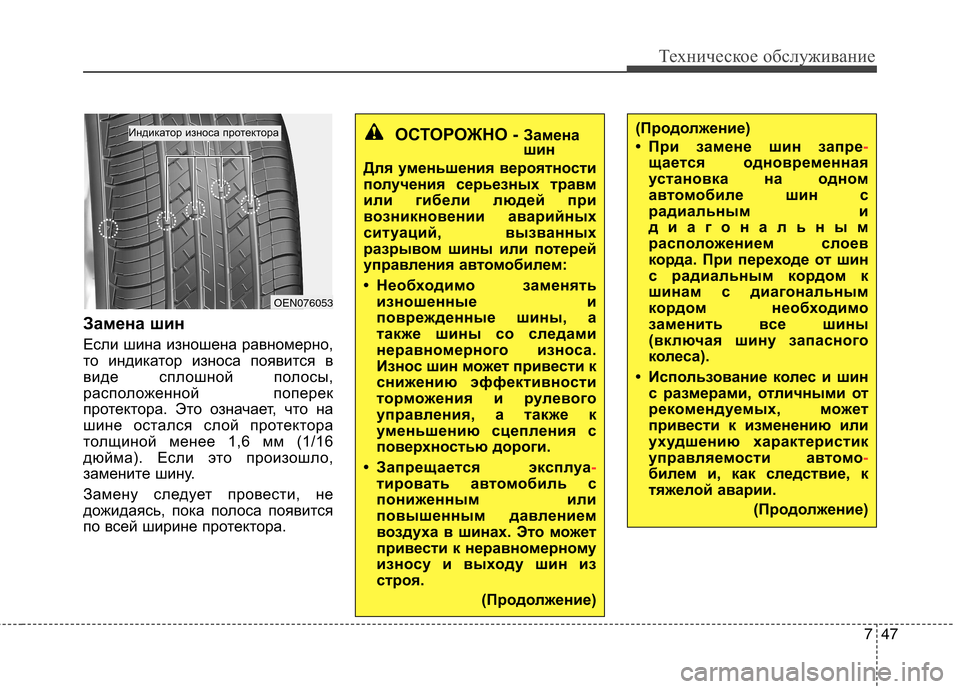

Замена шин
Если шина изношена равномерно,
то индикатор износа появится в
виде сплошной полосы,
расположенной поперек
протектора. Это означает, что на
шине остался слой протектора
толщиной менее 1,6 мм (1/16
дюйма). Если это произошло,
замените шину.
Замену следует провести, не
дожидаясь, пока полоса появится
по всей ширине протектора.
OEN076053
Индикатор износа протектора(Продолжение)
• При замене шин запре
-
щается одновременная
установка на одном
автомобиле шин с
радиальным и
диагональным
расположением слоев
корда. При переходе от шин
с радиальным кордом к
шинам с диагональным
кордом необходимо
заменить все шины
(включая шину запасного
колеса).
• Использование колес и шин с размерами, отличными от
рекомендуемых, м ожет
привести к изменению или
ухудшению характеристик
управляемости ав томо
-
билем и, как следствие, к
тяжелой аварии.
(Продолжение)
ОСТОРОЖНО - Замена
шин
Для уменьшения вероятности
получения серьезных травм
или гибели людей при
возникновении аварийных
ситуаций, вызванных
разрывом шины или потерей
управления ав томобилем:
• Необходимо заменять изношенные и
поврежденные шины, а
также шины со следами
неравномерного износа.
Износ шин м ожет привести к
снижению эффективности
торможения и рулевого
управления, а также к
уменьшению сцепления с
поверхностью дороги.
• Запрещается эксплуа
-
тировать автомобиль с
пониженным или
повышенным давлением
воздуха в шинах. Это м ожет
привести к неравномерному
износу и выходу шин из
строя.
(Продолжение)

Техническое обслуживание
48
7

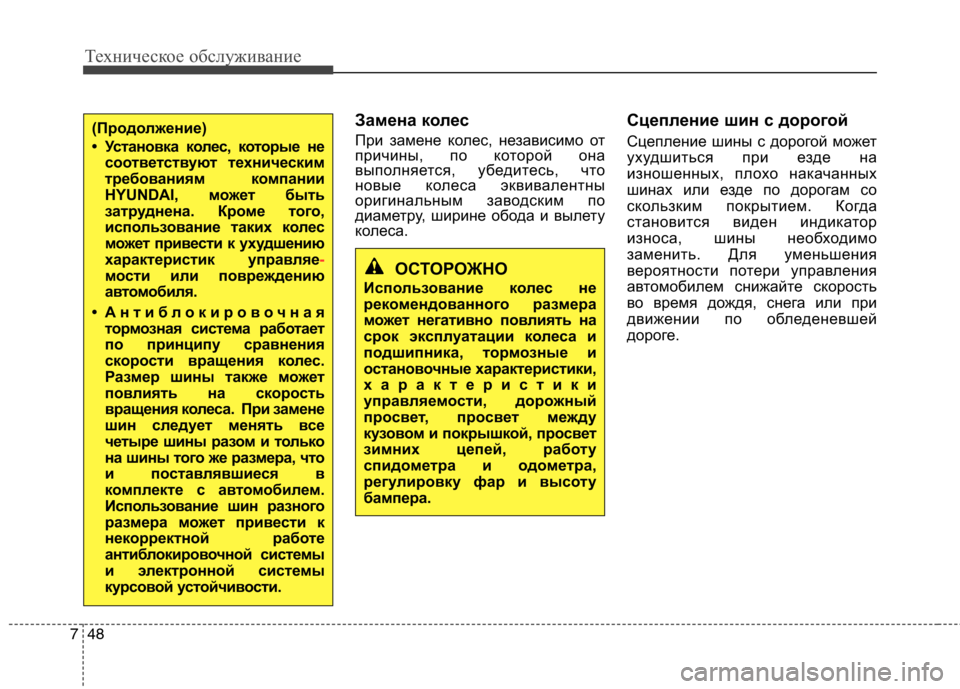

Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса. Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.
ОСТОРОЖНО
Использование колес не
рекомендованного размера
может негативно повлиять на
срок эксплуатации колеса и
подшипника, тормозные и
остановочные характеристики,
характеристики
управляемости, дорожный
просвет, просвет между
кузовом и покрышкой, просвет
зимних цепей, работу
спидометра и одометра,
регулировку фар и высоту
бампера.
(Продолжение)
• Установка колес, которые не соответствуют техническим
требованиям компании
HYUNDAI, м ожет быть
затруднена. Кроме того,
использование таких колес
может привести к ухудшению
характеристик управляе
-
мости или повреждению
автомобиля.
• Антиблокировочная тормозная система работает
по принципу сравнения
скорости вращения колес.
Размер шины также м ожет
повлиять на скорость
вращения колеса. При замене
шин следует менять все
четыре шины разом и только
на шины того же размера, что
и поставлявшиеся в
комплекте с ав томобилем.
Использование шин разного
размера м ожет привести к
некорректной работе
антиблокировочной системы
и электронной системы
курсовой устойчивости.

749
Техническое обслуживание

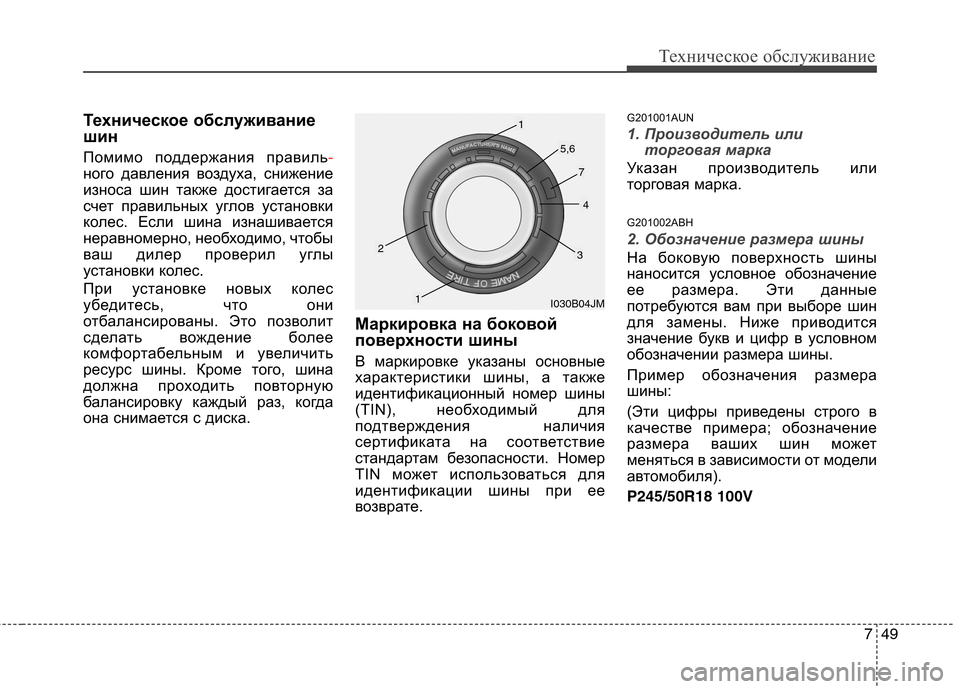

Техническое обслуживание
шин
Помимо поддержания правиль
-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска.Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.G201001AUN
1. Производитель или
торговая марка
Указан производитель или
торговая марка.
G201002ABH
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля). P245/50R18 100V
I030B04JM
1
1
23
4
5,6
7

Техническое обслуживание
50
7

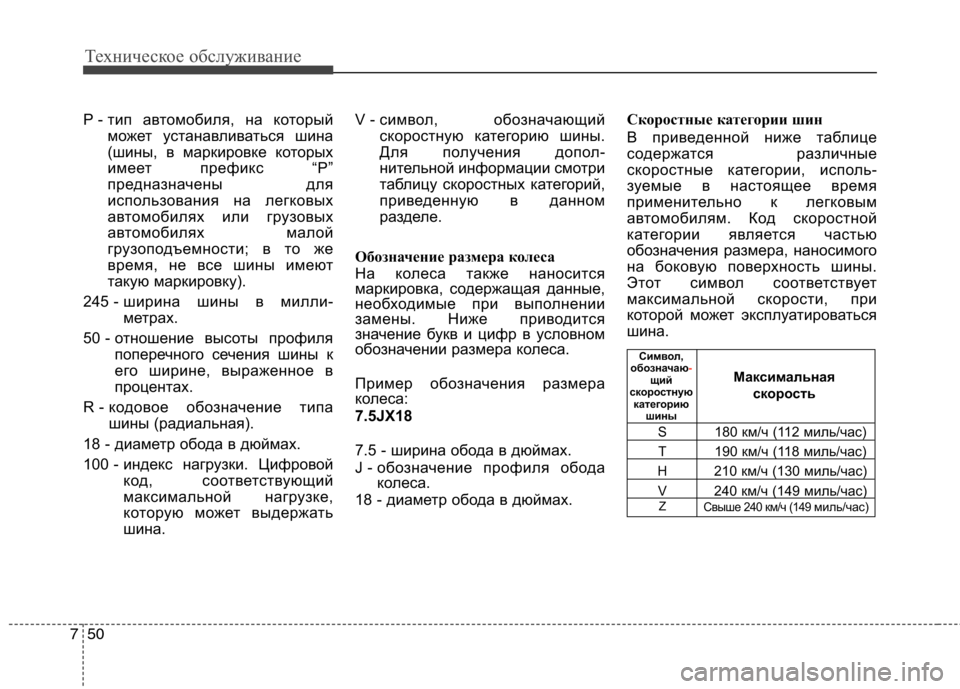

P - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
245 - ширина шины в милли-
метрах.
50 - отношение высоты профиля поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа шины (радиальная).
18 - диаметр обода в дюймах.
100 - индекс нагрузки. Цифровой код, соответствующий
максимальной нагрузке,
которую может выдержать
шина. V - символ, обозначающий
скоростную категорию шины.
Для получения допол-
нительной информации смотри
таблицу скоростных категорий,
приведенную в данном
разделе.
Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
7.5JX18
7.5 - ширина обода в дюймах.
J - обозначение профиля обода колеса.
18 - диаметр обода в дюймах. Скоростные категории шин
В приведенной ниже таблице
содержатся различные
скоростные категории, исполь-
зуемые в настоящее время
применительно к легковым
автомобилям. Код скоростной
категории является частью
обозначения размера, наносимого
на боковую поверхность шины.
Этот символ соответствует
максимальной скорости, при
которой может эксплуатироваться
шина.
S180 км/ч (112 миль/час)
T190 км/ч (118 миль/час)
H210 км/ч (130 миль/час)
V240 км/ч (149 миль/час)
Максимальная
скорость
Символ,
обозначаю-щий
скоростную категорию шины
Z
Свыше 240 км/ч (149 миль/час)

751
Техническое обслуживание

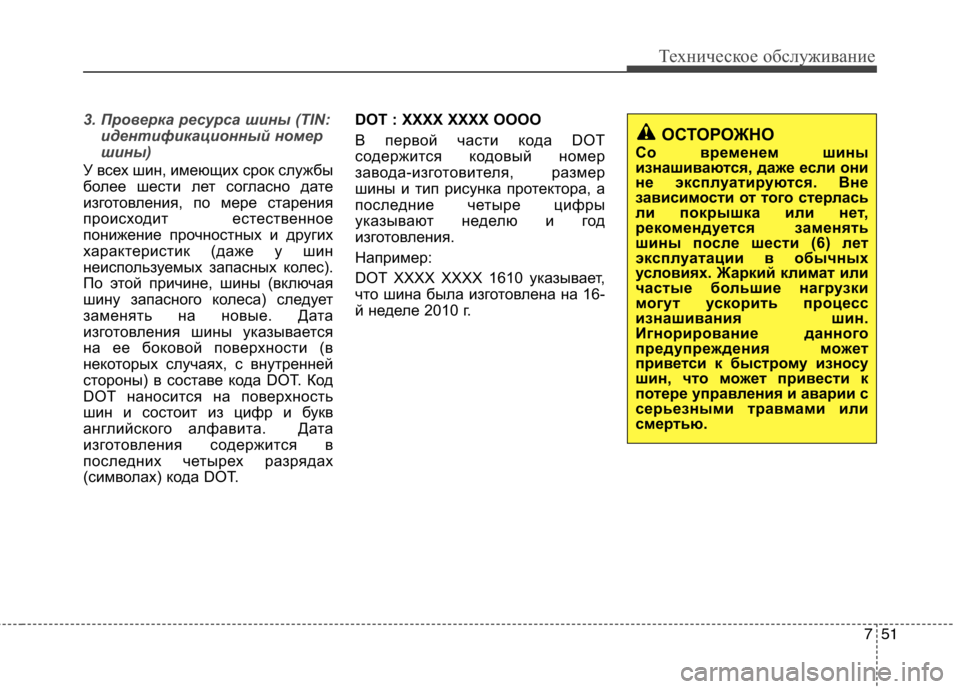

3. Проверка ресурса шины (TIN:идентификационный номер
шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT. DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер
завода-изготовителя, размер
шины и тип рисунка протектора, а
последние четыре цифры
указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1610 указывает,
что шина была изготовлена на 16-
й неделе 2010 г.
ОСТОРОЖНО
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекоменд уется заменять
шины после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки
могут ускорить процесс
изнашивания шин.
Игнорирование данного
предупреждения м ожет
приветси к быстрому износу
шин, что м ожет привести к
потере управления и аварии с
серьезными травмами или
смертью.

Техническое обслуживание
52
7

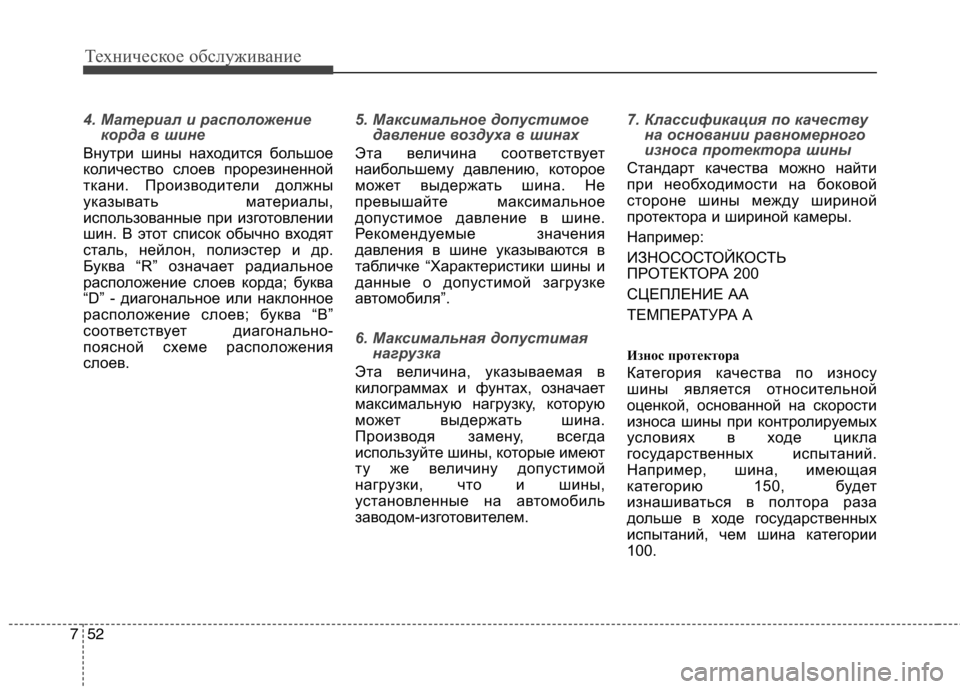

4. Материал и расположение
корда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-
поясной схеме расположения
слоев.
5. Максимальное допустимоедавление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по качествуна основании равномерного
износа протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу
шины является относительной
оценкой, основанной на скорости
износа шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет
изнашиваться в полтора раза
дольше в ходе государственных
испытаний, чем шина категории
100.
