Hyundai Equus 2012 Инструкция по эксплуатации (in Russian)

751

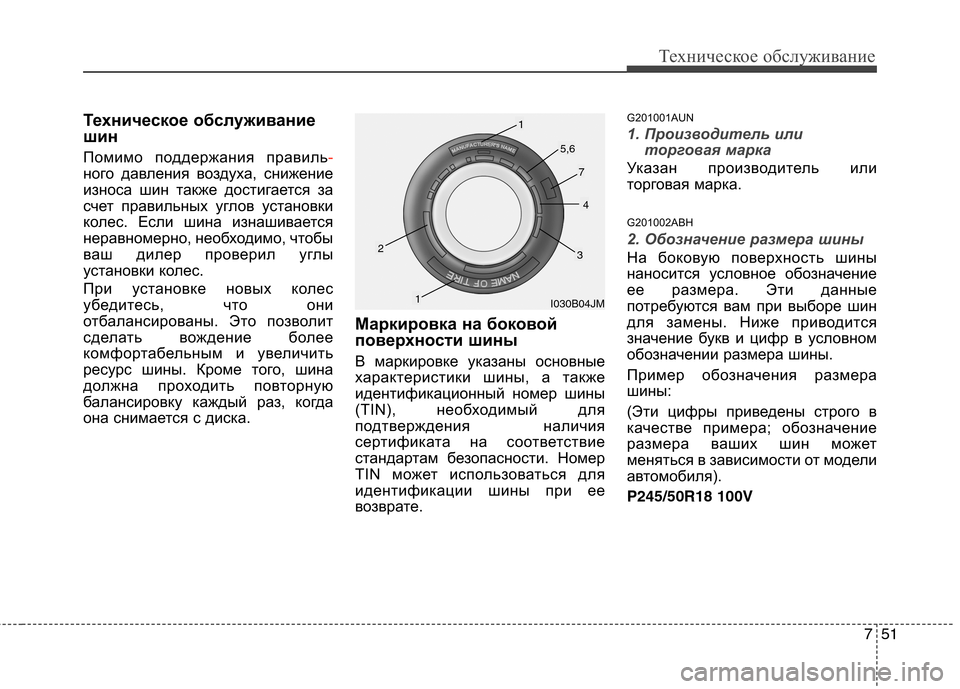

Техническое обслуживание
Техническое обслуживание
шин
Помимо поддержания правиль
-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска.Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.G201001AUN
1. Производитель или
торговая марка
Указан производитель или
торговая марка.
G201002ABH
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля). P245/50R18 100V
I030B04JM
1
1
23
4
5,6
7

Техническое обслуживание
52
7

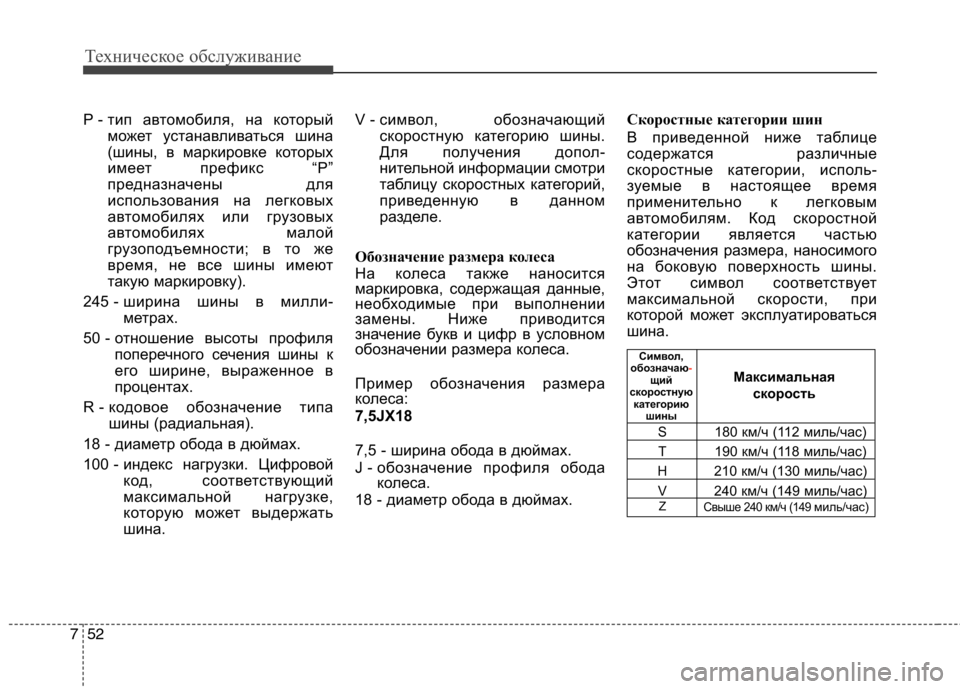

P - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
245 - ширина шины в милли-
метрах.
50 - отношение высоты профиля поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа шины (радиальная).
18 - диаметр обода в дюймах.
100 - индекс нагрузки. Цифровой код, соответствующий
максимальной нагрузке,
которую может выдержать
шина. V - символ, обозначающий
скоростную категорию шины.
Для получения допол-
нительной информации смотри
таблицу скоростных категорий,
приведенную в данном
разделе.
Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
7,5JX18
7,5 - ширина обода в дюймах.
J - обозначение профиля обода колеса.
18 - диаметр обода в дюймах. Скоростные категории шин
В приведенной ниже таблице
содержатся различные
скоростные категории, исполь-
зуемые в настоящее время
применительно к легковым
автомобилям. Код скоростной
категории является частью
обозначения размера, наносимого
на боковую поверхность шины.
Этот символ соответствует
максимальной скорости, при
которой может эксплуатироваться
шина.
S180 км/ч (112 миль/час)
T190 км/ч (118 миль/час)
H210 км/ч (130 миль/час)
V240 км/ч (149 миль/час)
Максимальная
скорость
Символ,
обозначаю-щий
скоростную категорию шины
Z
Свыше 240 км/ч (149 миль/час)

753
Техническое обслуживание

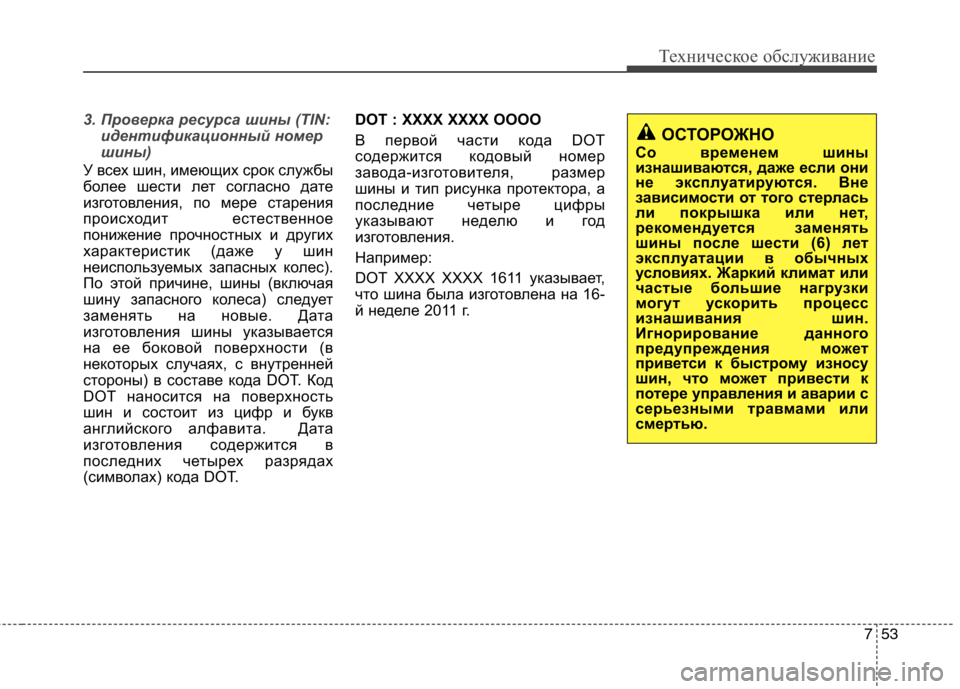

3. Проверка ресурса шины (TIN:идентификационный номер
шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT. DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер
завода-изготовителя, размер
шины и тип рисунка протектора, а
последние четыре цифры
указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1611 указывает,
что шина была изготовлена на 16-
й неделе 2011 г.
ОСТОРОЖНО
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекоменд уется заменять
шины после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки
могут ускорить процесс
изнашивания шин.
Игнорирование данного
предупреждения м ожет
приветси к быстрому износу
шин, что м ожет привести к
потере управления и аварии с
серьезными травмами или
смертью.

Техническое обслуживание
54
7

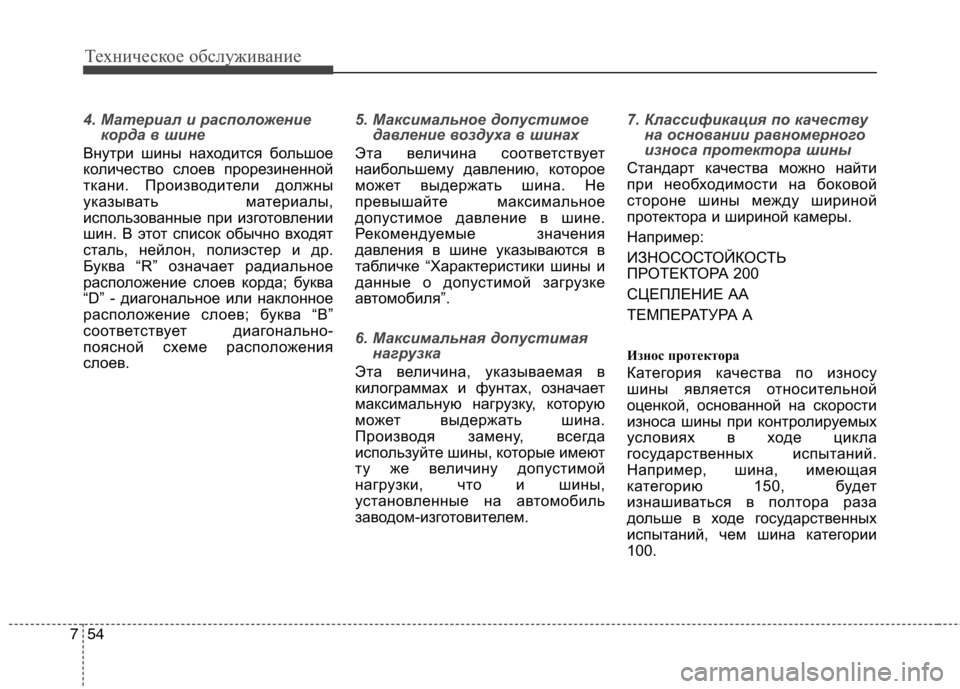

4. Материал и расположение
корда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-
поясной схеме расположения
слоев.
5. Максимальное допустимоедавление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по качествуна основании равномерного
износа протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу
шины является относительной
оценкой, основанной на скорости
износа шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет
изнашиваться в полтора раза
дольше в ходе государственных
испытаний, чем шина категории
100.

755
Техническое обслуживание

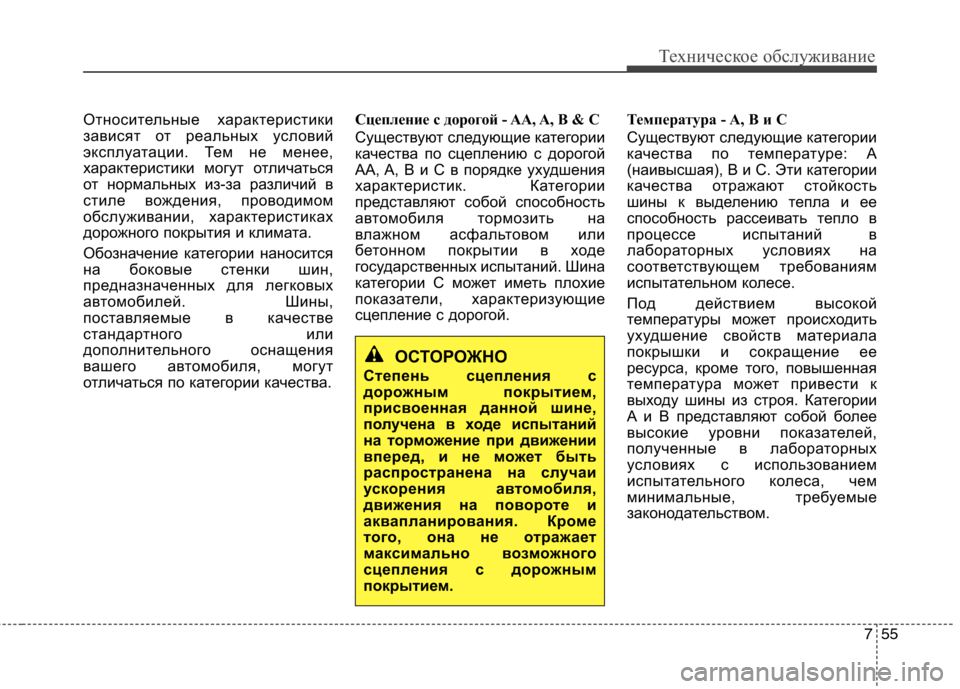

Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества. Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

Техническое обслуживание
56
7

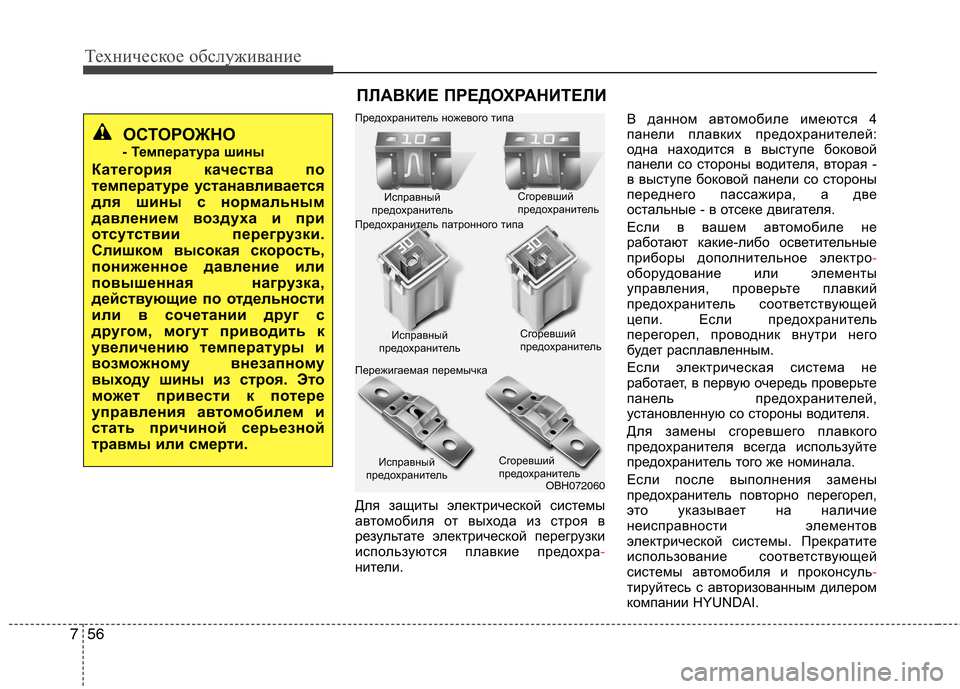

Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохра
-нители. В данном автомобиле имеются 4
панели плавких предохранителей:
одна находится в выступе боковой
панели со стороны водителя, вторая -
в выступе боковой панели со стороны
переднего пассажира, а две
остальные - в отсеке двигателя.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное электро
-оборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел,
это указывает на наличие
неисправности элементов
электрической системы. Прекратите
использование соответствующей
системы автомобиля и проконсуль
-тируйтесь с авторизованным дилером
компании HYUNDAI.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
OBH072060
Исправный
предохранитель Исправный
предохранитель
Предохранитель ножевого типа
Предохранитель патронного типа
Пережигаемая перемычка Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

757
Техническое обслуживание

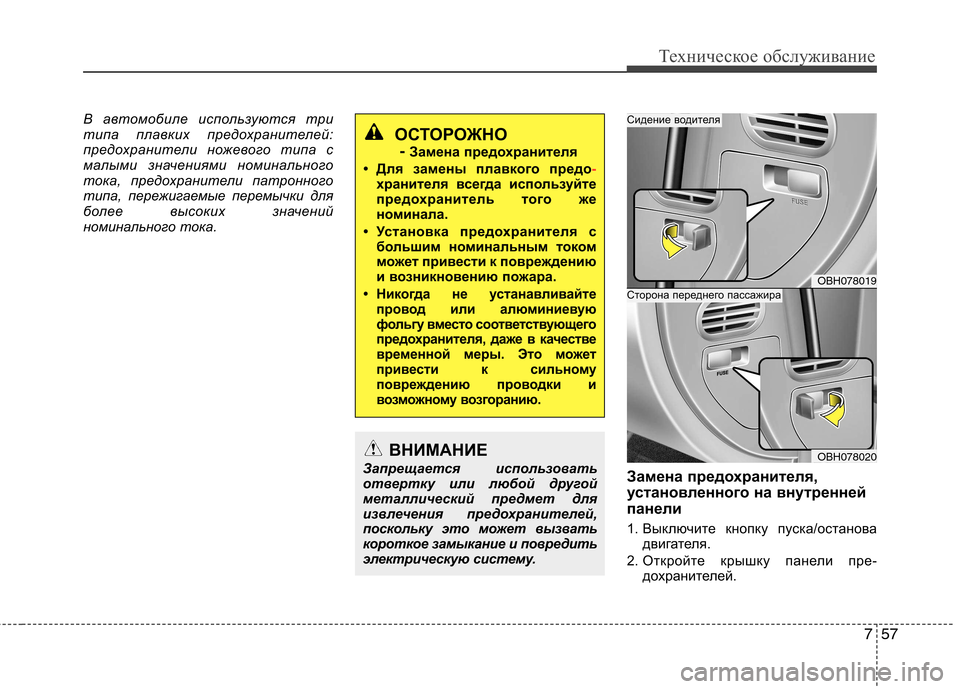

В автомобиле используются три
типа плавких предохранителей:
предохранители ножевого типа с
малыми значениями номинального
тока, предохранители патронного
типа, пережигаемые перемычки для
более высоких значений
номинального тока.Замена предохранителя,
установленного на внутренней
панели
1. Выключите кнопку пуска/остановадвигателя.
2. Откройте крышку панели пре- дохранителей.
ОСТОРОЖНО
- Замена предохранителя
• Для замены плавкого предо
-хранителя всегда используйте
предохранитель того же
номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• Никогда не устанавливайте
провод или алюминиевую
фольгу вместо соот ветствующего
предохранителя, даже в качестве
временной меры. Это может
привести к сильному
повреждению проводки и
возможному возгоранию.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и повредить
электрическую систему.
OBH078019
OBH078020
Сидение водителя
Сторона переднего пассажира

Техническое обслуживание
58
7

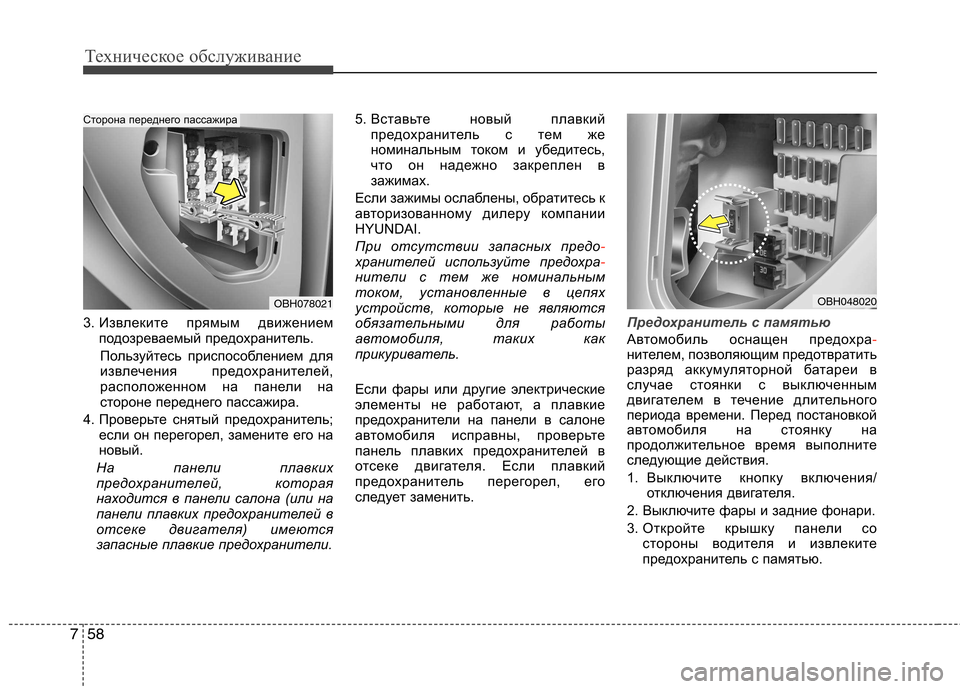

3. Извлеките прямым движением
подозреваемый предохранитель.
Пользуйтесь приспособлением для
извлечения предохранителей,
расположенном на панели на
стороне переднего пассажира.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
На панели плавких
предохранителей, которая
находится в панели салона (или на
панели плавких предохранителей в
отсеке двигателя) имеются
запасные плавкие предохранители. 5.
Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах.
Если зажимы ослаблены, обратитесь к
авторизованному дилеру компании
HYUNDAI.
При отсутствии запасных предо
-хранителей используйте предохра-нители с тем же номинальным
током, установленные в цепях
устройств, которые не являются
обязательными для работы
автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.
Предохранитель с памятью
Автомобиль оснащен предохра-нителем, позволяющим предотвратить
разряд аккумуляторной батареи в
случае стоянки с выключенным
двигателем в течение длительного
периода времени. Перед постановкой
автомобиля на стоянку на
продолжительное время выполните
следующие действия.
1. Выключите кнопку включения/ отключения двигателя.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со стороны водителя и извлеките
предохранитель с памятью.
OBH078021
Сторона переднего пассажира
OBH048020

759
Техническое обслуживание

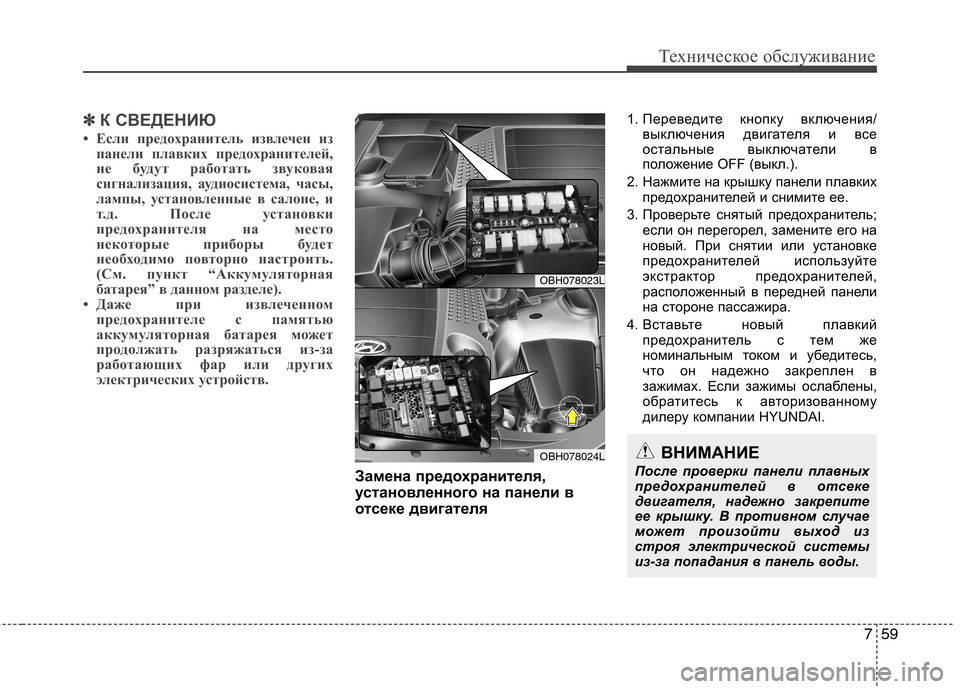

✽✽К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки
предохранителя на место
некоторые приборы будет
необходимо повторно настроить.
(См. пункт “Аккумуляторная
батарея” в данном разделе).
• Даже при извлеченном предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других
электрических устройств.
Замена предохранителя,
установленного на панели в
отсеке двигателя 1. Переведите кнопку включения/
выключения двигателя и все
остальные выключатели в
положение OFF (выкл.).
2. Нажмите на крышку панели плавких предохранителей и снимите ее.
3. Проверьте снятый предохранитель; если он перегорел, замените его на
новый. При снятии или установке
предохранителей используйте
экстрактор предохранителей,
расположенный в передней панели
на стороне пассажира.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. Если зажимы ослаблены,
обратитесь к авторизованному
дилеру компании HYUNDAI.
OBH078023L
OBH078024LВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

Техническое обслуживание
60
7

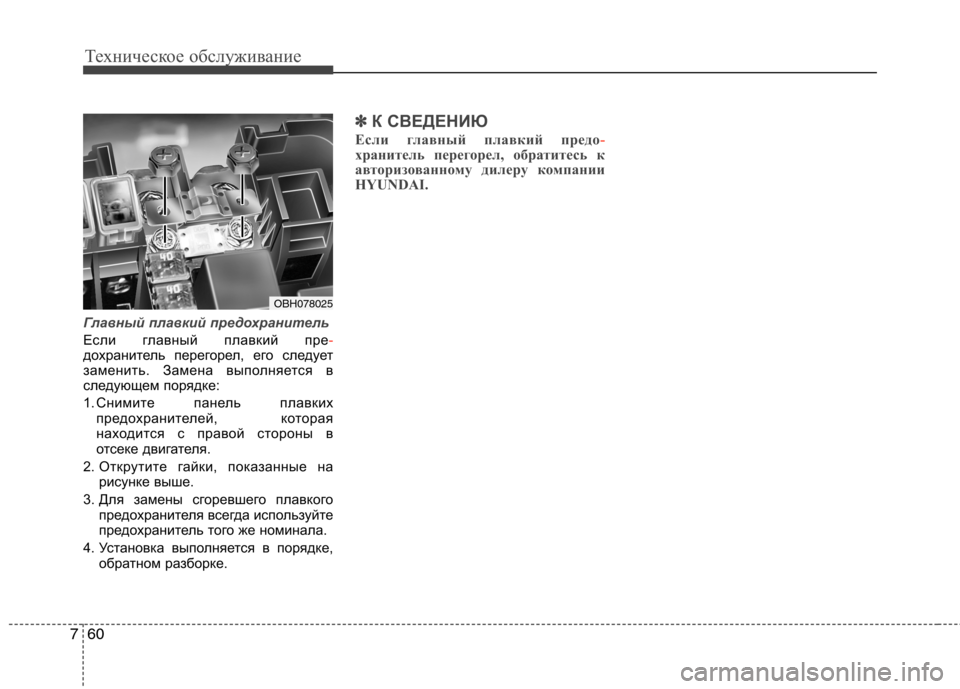

Главный плавкий предохранитель
Если главный плавкий пре-дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1. Снимите панель плавких
предохранителей, которая
находится с правой стороны в
отсеке двигателя.
2. Открутите гайки, показанные на рисунке выше.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
✽✽ К СВЕДЕНИЮ
Если главный плавкий предо
-хранитель перегорел, обратитесь к
авторизованному дилеру компании
HYUNDAI.
OBH078025
