3-157
Удобные компоненты для транспортного средства3
Система припаркует автомобиль в
середине места парковки или
позади припаркованного
транспортного средства.
Используйте эту систему только
при выполнении всех
перечисленных ниже условий.
• Места парковки расположены
вдоль прямой линии.
• Когда требуется парковка в ряд
или задним ходом
(перпендикулярная парковка)
• На выбранном месте парковки
уже имеются припаркованные
транспортные средства.
• Для перемещения автомобиля
достаточно места.Условия, при которых
система не работает
Запрещается использовать
интеллектуальную систему
помощи при парковке в
приведенных ниже условиях.
• На радиусной парковке.
• На диагональной парковке.
• На дорогах с уклоном.
• На дорогах с плохим покрытием.
• На скользких или неровных
дорогах.
• Когда груз выступает за габариты
транспортного средства.
• Когда запаркованы
крупногабаритные транспортные
средства (автобусы или
грузовики).
• Когда запаркованы мотоциклы
или велосипеды.
• В случае сильного дождя или
снегопада.
• При сильном ветре.
• При ярком солнце или в очень
холодную погоду.• При наличии рядом круглой или
узкой колонны, если на колонне
расположены какие-либо
предметы (огнетушители и т. п.).
• Когда рядом расположено
препятствие, такое как мусорный
контейнер, велосипед, тележка
для покупок и т. д.
• Когда на транспортное средство
установлены цепи
противоскольжения или запасная
шина.
• Когда давление в шинах выше
или ниже нормативного.
• Когда транспортным средством
буксируется прицеп.
• Когда положение датчика
изменяется в результате удара по
бамперу.
• Когда датчик покрыт инородными
материалами (такими как снег
или вода).
• В случае обледенения датчика.

3-158
Удобные компоненты для транспортного средства
• Когда в зоне обнаружения
датчиков установлены
дополнительные принадлежности
(держатель номерного знака,
например).
• Когда на транспортном средстве
установлены шины
несоответствующего размера.
• При неправильной регулировке
колес.
• В случае сильного наклона
транспортного средства на одну
сторону.
• В случае ультразвуковых помех
от других транспортных средств,
таких как звуковые сигналы
клаксона, шум двигателей
мотоциклов, шум
пневматических тормозных
систем тяжелых транспортных
средств и сигналы систем
помощи при парковке других
транспортных средств.Использование
интеллектуальной системы
помощи при парковке в
приведенных ниже условиях
может привести к
неожиданным результатам, в
том числе к серьезному
дорожно-транспортное
происшествию.
(продолжение)
ОСТОРОЖНО(продолжение)
1. Парковка на уклонах
В процессе парковки на уклоне
водитель должен использовать
педали акселератора и
тормоза. Если водитель
неуверенно управляет
педалями акселератора и
тормоза, может произойти
дорожно-транспортное
происшествие.
(продолжение)
ODH043185

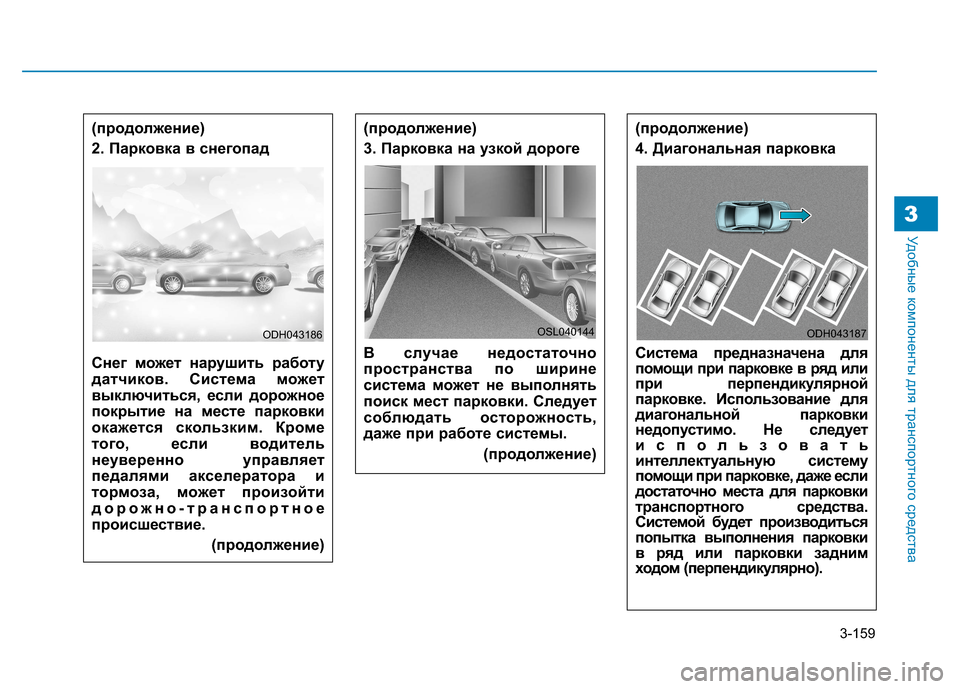

3-159
Удобные компоненты для транспортного средства3
(продолжение)
3. Парковка на узкой дороге
В случае недостаточно
пространства по ширине
система может не выполнять
поиск мест парковки. Следует
соблюдать осторожность,
даже при работе системы.
(продолжение)
OSL040144
(продолжение)
2. Парковка в снегопад
Снег может нарушить работу
датчиков. Система может
выключиться, если дорожное
покрытие на месте парковки
окажется скользким. Кроме
того, если водитель
неуверенно управляет
педалями акселератора и
тормоза, может произойти
дорожно-транспортное
происшествие.
(продолжение)
ODH043186
(продолжение)
4. Диагональная парковка
Система предназначена для
помощи при парковке в ряд или
при перпендикулярной
парковке. Использование для
диагональной парковки
недопустимо. Не следует
использовать
интеллектуальную систему
помощи при парковке, даже если
достаточно места для парковки
транспортного средства.
Системой будет производиться
попытка выполнения парковки
в ряд или парковки задним
ходом (перпендикулярно).
(ПРОДОЛЖЕНИЕ)
ODH043187

3-160
Удобные компоненты для транспортного средства
(продолжение)
6. Парковка за грузовым
автомобилем
Использование системы для
парковки за более высоким
транспортным средством, чем
ваше, может привести к
дорожно-транспортному
происшествию. Например, за
автобусом, грузовым
автомобилем и т. п.
Не полагайтесь исключительно
на интеллектуальную систему
помощи при парковке.
(продолжение)
ODH043189
(продолжение)
7. Наличие препятствий на
месте парковки
Препятствиями, такими как
стойки, могут создаваться
помехи при поиске системой
места для парковки.
Даже если места для парковки
достаточно, оно может быть
не обнаружено системой.
(продолжение)
ODH043130
(продолжение)
5. Парковка на неровной
дороге
При парковке на неровной
дороге водителю необходимо
использовать надлежащим
образом педали
(акселератора или тормоза). В
противном случае система
может выключиться при
пробуксовывании колес и
создается опасность
дорожно-транспортного
происшествия.
(продолжение)
ODH043188

3-161
Удобные компоненты для транспортного средства3
Принцип работы системы
(режим парковки)
1.Активизировать интеллектуальную
систему помощи при парковке
Переключить селектор в
положение D (вождение).
2.Выберите режим парковке.
3.Поиск места парковки (медленно
перемещайтесь вперед).
4.Завершение поиска
(автоматического поиска с
использованием датчика).
5.Управление рулевым колесом.
(1) Включайте передачи в
соответствии с указаниями на
ЖК-дисплее.
(2) Двигайтесь медленно,
используя педаль тормоза.
6.Парковка завершена
7.При необходимости вручную
скорректируйте положение
автомобиля.
✽ ✽
К СВЕДЕНИЮ
• Перед включением системы
убедитесь, что обстановка
отвечает условиям ее
использования.
• Для вашей собственной
безопасности всегда используйте
педаль тормоза, за исключением
движения.(продолжение)
8. Выезд с парковочного
места около стены
При выезде с узкого или
расположенного около стены
места для парковки работа
системы может быть
несоответствующей.
При выезде с аналогично
показанному на картинке места
для парковки водитель должен
следить за препятствиями.
OSL040144

3-162
Удобные компоненты для транспортного средства
1. Активируйте
интеллектуальную систему
помощи при парковке.
• Нажмите кнопку
интеллектуальной системы
помощи при парковке (загорится
индикатор кнопки).• Активируется система помощи
при парковке (загорится
индикатор кнопки).
При обнаружении препятствия
подается предупреждающий
звуковой сигнал.
• Для выключения системы
нажмите кнопку
интеллектуальной системы
помощи при парковке еще раз и
удерживайте ее не менее 2 с.
• Выключение интеллектуальной
системы помощи при парковке
производится нажатием
выключателя или остановкой
двигателя.
2. Выбрать режим парковки
• Выбрать режим парковки в ряд
или режим парковки задним
ходом, нажимая кнопку
интеллектуальной системы
помощи при парковке. При этом
селектор должен находиться в
положении D (вождение), педаль
тормоза должна быть нажата.
ODH043069
ODH043131
■Тип A
■Тип B
ODH043316RUODH043315RU
ODH043314RUODH043313RU
■Правая сторона
- Параллельно■Левая сторона
- Параллельно
■Правая сторона
- Перпендикуляр.■ Левая сторона
- Перпендикуляр.

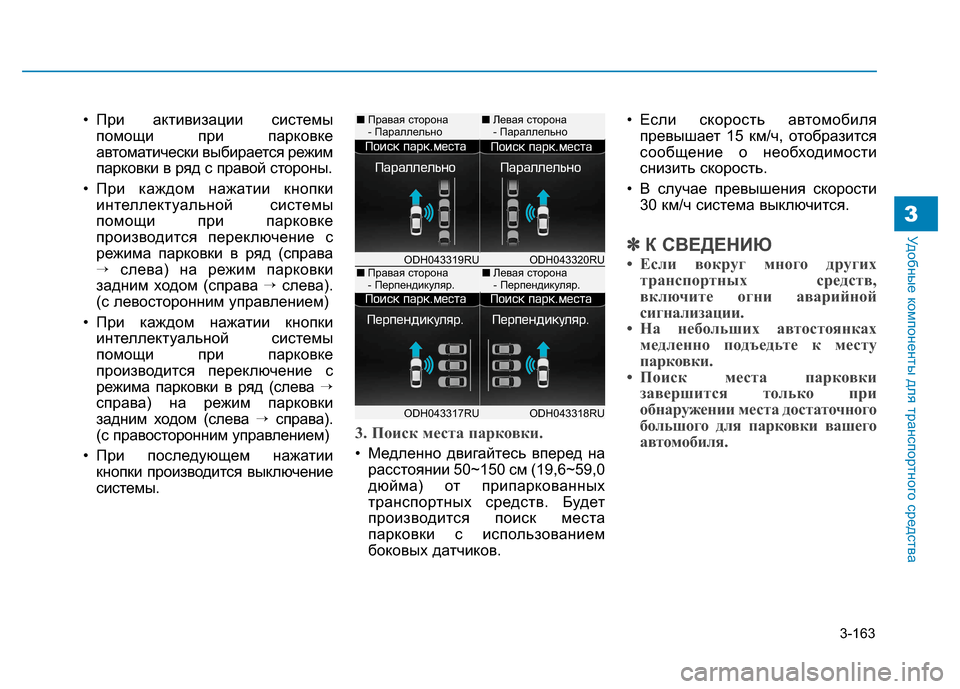

3-163
Удобные компоненты для транспортного средства3
• При активизации системы
помощи при парковке
автоматически выбирается режим
парковки в ряд с правой стороны.
• При каждом нажатии кнопки
интеллектуальной системы
помощи при парковке
производится переключение с
режима парковки в ряд (справа
→слева) на режим парковки
задним ходом (справа →слева).
(с левосторонним управлением)
• При каждом нажатии кнопки
интеллектуальной системы
помощи при парковке
производится переключение с
режима парковки в ряд (слева →
справа) на режим парковки
задним ходом (слева →справа).
(с правосторонним управлением)
• При последующем нажатии
кнопки производится выключение
системы.
3. Поиск места парковки.
• Медленно двигайтесь вперед на
расстоянии 50~150 см (19,6~59,0
дюйма) от припаркованных
транспортных средств. Будет
производится поиск места
парковки с использованием
боковых датчиков.• Если скорость автомобиля
превышает 15 км/ч, отобразится
сообщение о необходимости
снизить скорость.
• В случае превышения скорости
30 км/ч система выключится.
✽ ✽
К СВЕДЕНИЮ
• Если вокруг много других
транспортных средств,
включите огни аварийной
сигнализации.
• На небольших автостоянках
медленно подъедьте к месту
парковки.
• Поиск места парковки
завершится только при
обнаружении места достаточного
большого для парковки вашего
автомобиля.ODH043320RUODH043319RU
ODH043318RUODH043317RU
■Правая сторона
- Параллельно■Левая сторона
- Параллельно
■Правая сторона
- Перпендикуляр.■Левая сторона
- Перпендикуляр.

3-164
Удобные компоненты для транспортного средства
✽ ✽
К СВЕДЕНИЮ
• В процессе поиска места
парковки система может не
обнаружить его в случае
отсутствия припаркованных
автомобилей, освобождения
места парковки после его
проезда или перед его проездом.
• Система может работать
нештатным образом в
следующих случаях:
(1) обледенение датчиков;
(2) загрязнение датчиков;
(3) сильный снегопад или
дождь;
(4) наличие поблизости
вертикальной стойки или
другого предмета.
✽ ✽
К СВЕДЕНИЮ
Медленно перемещаясь вперед
поддерживать расстояние от 50 до
150 см (от 19,6 до 59,0 дюймов) до
припаркованных транспортных
средств. Если расстояние будет
вне этого диапазона, системой не
может быть обнаружено
необходимое место для парковки.
ODH043411L
5 5 5 5
0 0 0 0
~ ~ ~ ~
1 1 1 1
5 5 5 5
0 0 0 0

c c c c
m m m m
После завершения поиска
места парковки продолжайте
использовать систему, следя
за окружающей обстановкой.
Особенно тщательно следите
за расстоянием наружных
зеркал от объектов, чтобы
предотвратить аварии из-за
неосторожности.
ВНИМАНИЕ

3-165
Удобные компоненты для транспортного средства3
4. Определение свободного места
для парковки
При обнаружении места для
парковки отобразится пустая
рамка, как показано на
приведенном выше рисунке.
Медленно двигаться вперед,
после чего появится сообщение
"Shift to R" (переключить селектор
в положение R).
5. Завершение поиска.
Если во время движения вперед
будет выбрано подходящее место
парковки, подается звуковой
сигнал и отображается следующее
сообщение. “Stop the vehicle and
shift to the R (Reverse) position.”
(Остановитесь и установите рычаг
переключения передач в
положение “R” (Задний ход)).
ODH043324RUODH043323RU
ODH043322RUODH043321RU
■Правая сторона
- Параллельно■Левая сторона
- Параллельно
■Правая сторона
- Перпендикуляр.■Левая сторона
- Перпендикуляр.
•Всегда двигайтесь медленно,
используя педаль тормоза.
•Если место парковки
окажется недостаточным,
систему можно выключить на
этапе управления рулевым
колесом. Не пытайтесь
припарковать автомобиль,
если места для парковки
недостаточно.
ВНИМАНИЕ
ODH043328RUODH043327RU
ODH043326RUODH043325RU
■Правая сторона
- Параллельно■Левая сторона
- Параллельно
■Правая сторона
- Перпендикуляр.■ Левая сторона
- Перпендикуляр.

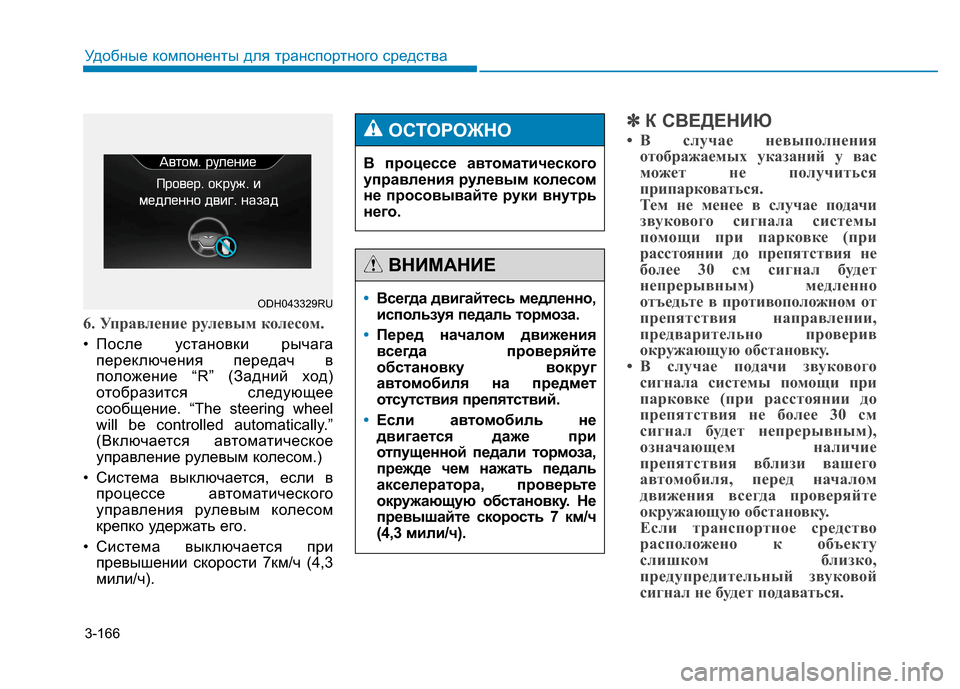

3-166
Удобные компоненты для транспортного средства
6. Управление рулевым колесом.
• После установки рычага
переключения передач в
положение “R” (Задний ход)
отобразится следующее
сообщение. “The steering wheel
will be controlled automatically.”
(Включается автоматическое
управление рулевым колесом.)
• Система выключается, если в
процессе автоматического
управления рулевым колесом
крепко удержать его.
• Система выключается при
превышении скорости 7км/ч (4,3
мили/ч).
✽ ✽
К СВЕДЕНИЮ
• В случае невыполнения
отображаемых указаний у вас
может не получиться
припарковаться.
Тем не менее в случае подачи
звукового сигнала системы
помощи при парковке (при
расстоянии до препятствия не
более 30 см сигнал будет
непрерывным) медленно
отъедьте в противоположном от
препятствия направлении,
предварительно проверив
окружающую обстановку.
• В случае подачи звукового
сигнала системы помощи при
парковке (при расстоянии до
препятствия не более 30 см
сигнал будет непрерывным),
означающем наличие
препятствия вблизи вашего
автомобиля, перед началом
движения всегда проверяйте
окружающую обстановку.
Если транспортное средство
расположено к объекту
слишком близко,
предупредительный звуковой
сигнал не будет подаваться.
ODH043329RU•Всегда двигайтесь медленно,
используя педаль тормоза.
•Перед началом движения
всегда проверяйте
обстановку вокруг
автомобиля на предмет
отсутствия препятствий.
•Если автомобиль не
двигается даже при
отпущенной педали тормоза,
прежде чем нажать педаль
акселератора, проверьте
окружающую обстановку. Не
превышайте скорость 7 км/ч
(4,3 мили/ч).
ВНИМАНИЕ
В процессе автоматического
управления рулевым колесом
не просовывайте руки внутрь
него.
ОСТОРОЖНО
