Hyundai Genesis 2016 Manuel du propriétaire (in French)

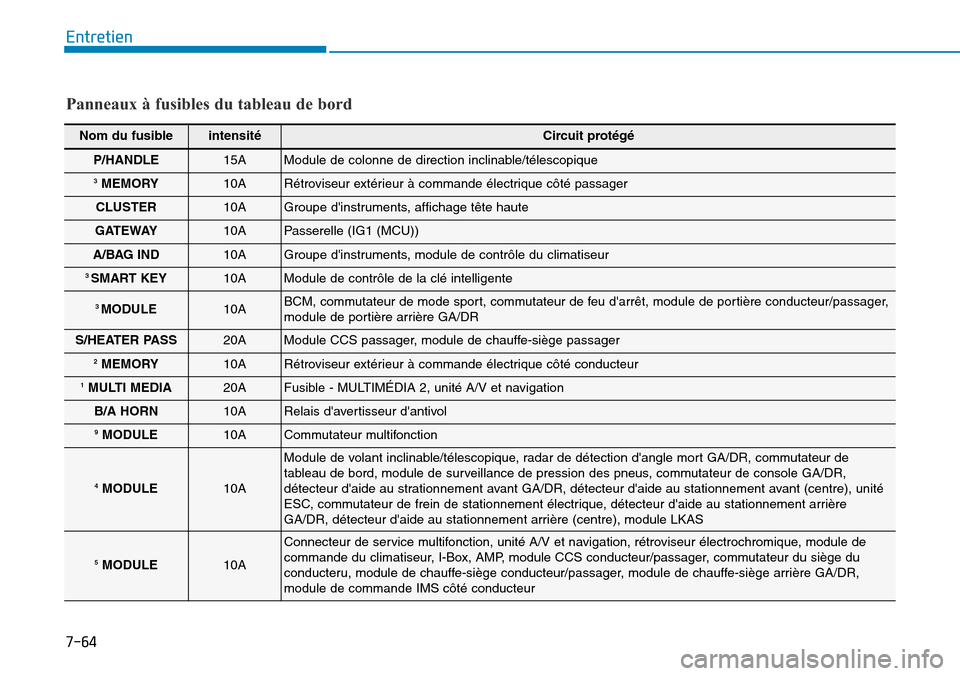

7-64
Entretien
Panneaux à fusibles du tableau de bord
Nom du fusibleintensitéCircuit protégé
P/HANDLE 15A Module de colonne de direction inclinable/télescopique
3MEMORY10A Rétroviseur extérieur à commande électrique côté passager
CLUSTER 10A Groupe d'instruments, affichage tête haute
GATEWAY 10A Passerelle (IG1 (MCU))
A/BAG IND 10A Groupe d'instruments, module de contrôle du climatiseur
3 SMART KEY10A Module de contrôle de la clé intelligente
3 MODULE10A BCM, commutateur de mode sport, commutateur de feu d'arrêt, module de portière conducteur/passager,
module de portière arrière GA/DR
S/HEATER PASS 20A Module CCS passager, module de chauffe-siège passager
2MEMORY 10A Rétroviseur extérieur à commande électrique côté conducteur
1MULTI MEDIA20A Fusible - MULTIMÉDIA 2, unité A/V et navigation
B/A HORN 10A Relais d'avertisseur d'antivol
9MODULE10A Commutateur multifonction
4MODULE 10A
Module de volant inclinable/télescopique, radar de détection d'angle mort GA/DR, commutateur de
tableau de bord, module de surveillance de pression des pneus, commutateur de console GA/DR,
détecteur d'aide au strationnement avant GA/DR, détecteur d'aide au stationnement avant (centre), unité
ESC, commutateur de frein de stationnement électrique, détecteur d'aide au stationnement arrière
GA/DR, détecteur d'aide au stationnement arrière (centre), module LKAS
5MODULE 10A
Connecteur de service multifonction, unité A/V et navigation, rétroviseur électrochromique, module de
commande du climatiseur, I-Box, AMP, module CCS conducteur/passager, commutateur du siège du
conducteru, module de chauffe-siège conducteur/passager, module de chauffe-siège arrière GA/DR,
module de commande IMS côté conducteur

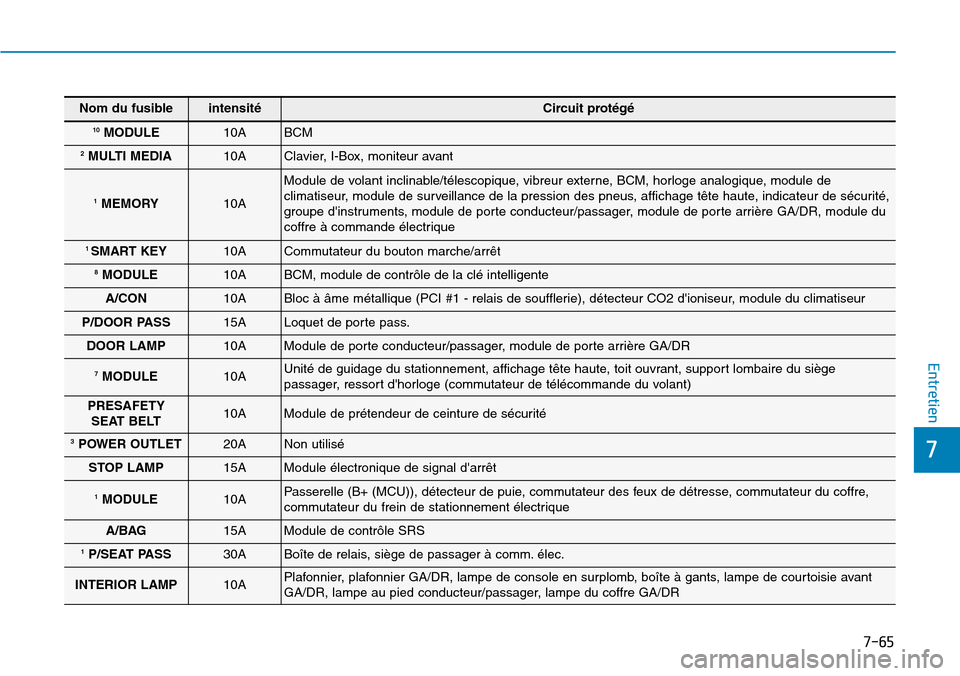

7-65
7
Entretien
Nom du fusibleintensitéCircuit protégé
10MODULE10A BCM
2MULTI MEDIA 10A Clavier, I-Box, moniteur avant
1MEMORY10A
Module de volant inclinable/télescopique, vibreur externe, BCM, horloge analogique, module de
climatiseur, module de surveillance de la pression des pneus, affichage tête haute, indicateur de sécurité,
groupe d'instruments, module de porte conducteur/passager, module de porte arrière GA/DR, module du
coffre à commande électrique
1 SMART KEY10A Commutateur du bouton marche/arrêt
8MODULE10A BCM, module de contrôle de la clé intelligente
A/CON 10A Bloc à âme métallique (PCI #1 - relais de soufflerie), détecteur CO2 d'ioniseur, module du climatiseur
P/DOOR PASS 15A Loquet de porte pass.
DOOR LAMP 10A Module de porte conducteur/passager, module de porte arrière GA/DR
7MODULE 10A Unité de guidage du stationnement, affichage tête haute, toit ouvrant, support lombaire du siège
passager, ressort d'horloge (commutateur de télécommande du volant)
PRESAFETY SEAT BELT 10A Module de prétendeur de ceinture de sécurité
3POWER OUTLET 20A Non utilisé
STOP LAMP 15A Module électronique de signal d'arrêt
1MODULE10A Passerelle (B+ (MCU)), détecteur de puie, commutateur des feux de détresse, commutateur du coffre,
commutateur du frein de stationnement électrique
A/BAG 15A Module de contrôle SRS
1P/SEAT PASS 30A Boîte de relais, siège de passager à comm. élec.
INTERIOR LAMP 10A Plafonnier, plafonnier GA/DR, lampe de console en surplomb, boîte à gants, lampe de courtoisie avant
GA/DR, lampe au pied conducteur/passager, lampe du coffre GA/DR

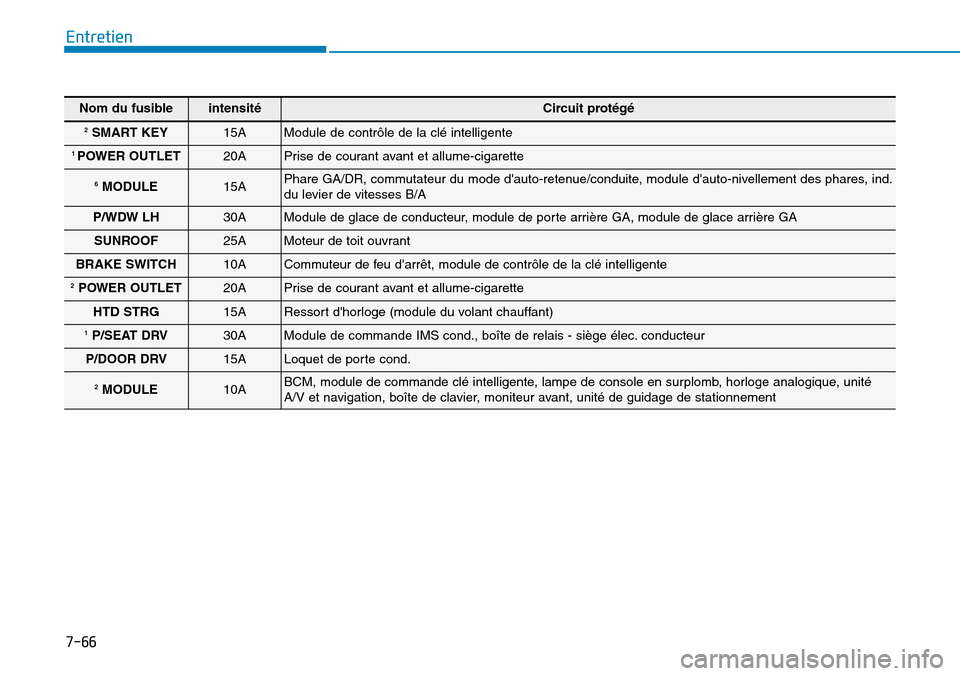

7-66
Entretien
Nom du fusibleintensitéCircuit protégé
2SMART KEY15A Module de contrôle de la clé intelligente
1 POWER OUTLET 20A Prise de courant avant et allume-cigarette
6MODULE 15A Phare GA/DR, commutateur du mode d'auto-retenue/conduite, module d'auto-nivellement des phares, ind.
du levier de vitesses B/A
P/WDW LH 30A Module de glace de conducteur, module de porte arrière GA, module de glace arrière GA
SUNROOF 25A Moteur de toit ouvrant
BRAKE SWITCH 10A Commuteur de feu d'arrêt, module de contrôle de la clé intelligente
2POWER OUTLET 20A Prise de courant avant et allume-cigarette
HTD STRG 15A Ressort d'horloge (module du volant chauffant)
1P/SEAT DRV 30A Module de commande IMS cond., boîte de relais - siège élec. conducteur
P/DOOR DRV 15A Loquet de porte cond.
2MODULE10A BCM, module de commande clé intelligente, lampe de console en surplomb, horloge analogique, unité
A/V et navigation, boîte de clavier, moniteur avant, unité de guidage de stationnement

7-67
7
Entretien

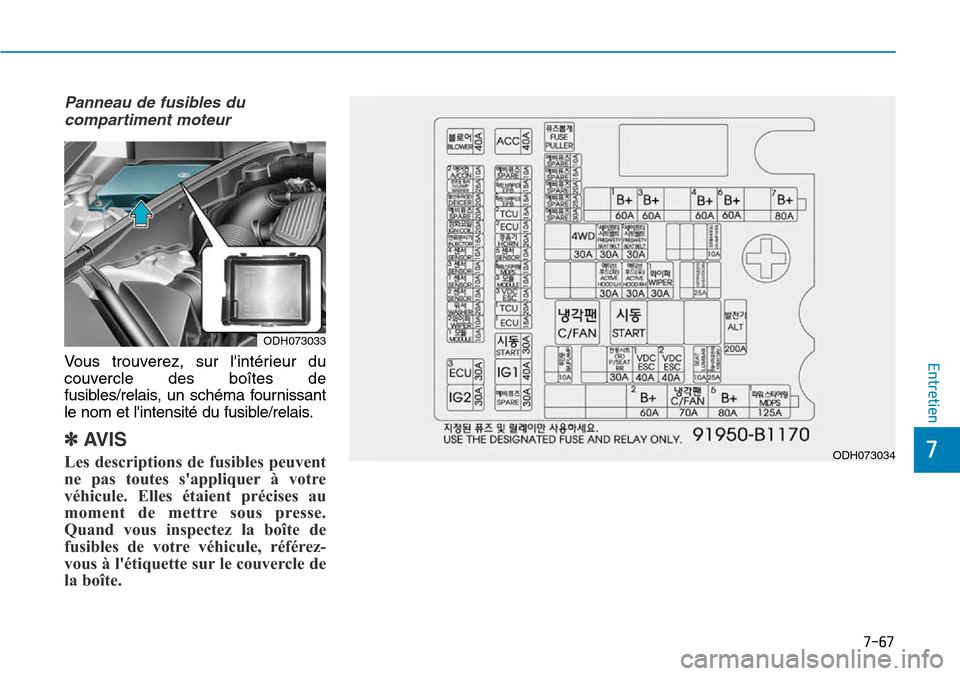

Panneau de fusibles ducompartiment moteur
Vous trouverez, sur l'intérieur du
couvercle des boîtes de
fusibles/relais, un schéma fournissant
le nom et l'intensité du fusible/relais.
✽AVIS
Les descriptions de fusibles peuvent
ne pas toutes s'appliquer à votre
véhicule. Elles étaient précises au
moment de mettre sous presse.
Quand vous inspectez la boîte de
fusibles de votre véhicule, référez-
vous à l'étiquette sur le couvercle de
la boîte.
ODH073033
ODH073034

7-68
Entretien

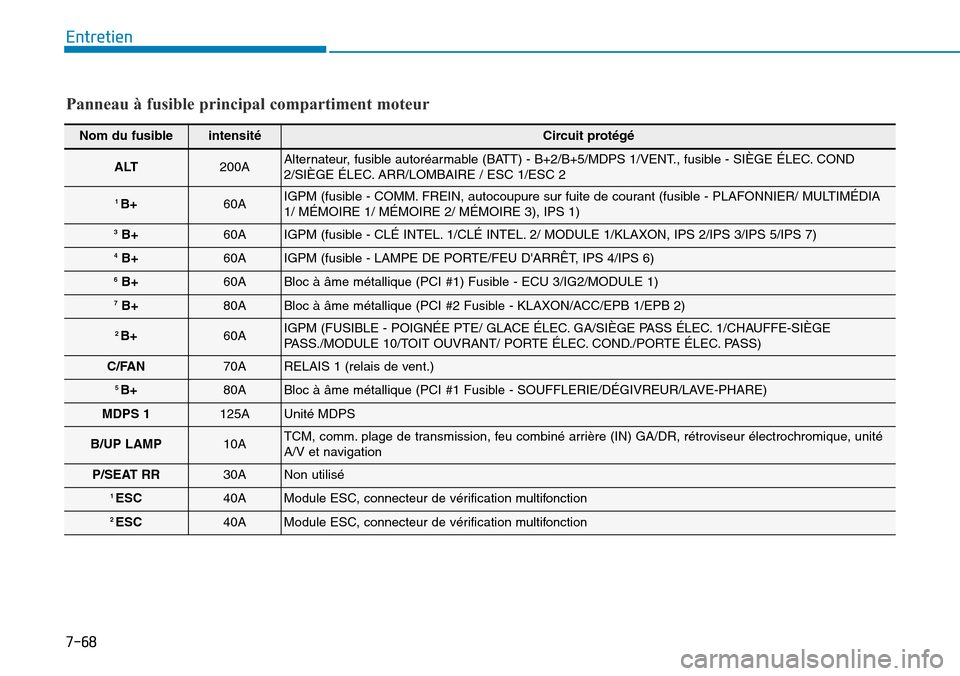

Panneau à fusible principal compartiment moteur
Nom du fusibleintensitéCircuit protégé
ALT200AAlternateur, fusible autoréarmable (BATT) - B+2/B+5/MDPS 1/VENT., fusible - SIÈGE ÉLEC. COND
2/SIÈGE ÉLEC. ARR/LOMBAIRE / ESC 1/ESC 2
1 B+ 60A IGPM (fusible - COMM. FREIN, autocoupure sur fuite de courant (fusible - PLAFONNIER/ MULTIMÉDIA
1/ MÉMOIRE 1/ MÉMOIRE 2/ MÉMOIRE 3), IPS 1)
3B+ 60A IGPM (fusible - CLÉ INTEL. 1/CLÉ INTEL. 2/ MODULE 1/KLAXON, IPS 2/IPS 3/IPS 5/IPS 7)
4B+60A IGPM (fusible - LAMPE DE PORTE/FEU D'ARRÊT, IPS 4/IPS 6)
6B+60A Bloc à âme métallique (PCI #1) Fusible - ECU 3/IG2/MODULE 1)
7B+80A Bloc à âme métallique (PCI #2 Fusible - KLAXON/ACC/EPB 1/EPB 2)
2 B+ 60A IGPM (FUSIBLE - POIGNÉE PTE/ GLACE ÉLEC. GA/SIÈGE PASS ÉLEC. 1/CHAUFFE-SIÈGE
PASS./MODULE 10/TOIT OUVRANT/ PORTE ÉLEC. COND./PORTE ÉLEC. PASS)
C/FAN 70A RELAIS 1 (relais de vent.)
5 B+ 80A Bloc à âme métallique (PCI #1 Fusible - SOUFFLERIE/DÉGIVREUR/LAVE-PHARE)
MDPS 1 125A Unité MDPS
B/UP LAMP 10A TCM, comm. plage de transmission, feu combiné arrière (IN) GA/DR, rétroviseur électrochromique, unité
A/V et navigation
P/SEAT RR 30A Non utilisé
1 ESC40A Module ESC, connecteur de vérification multifonction
2 ESC40A Module ESC, connecteur de vérification multifonction

7-69
7
Entretien

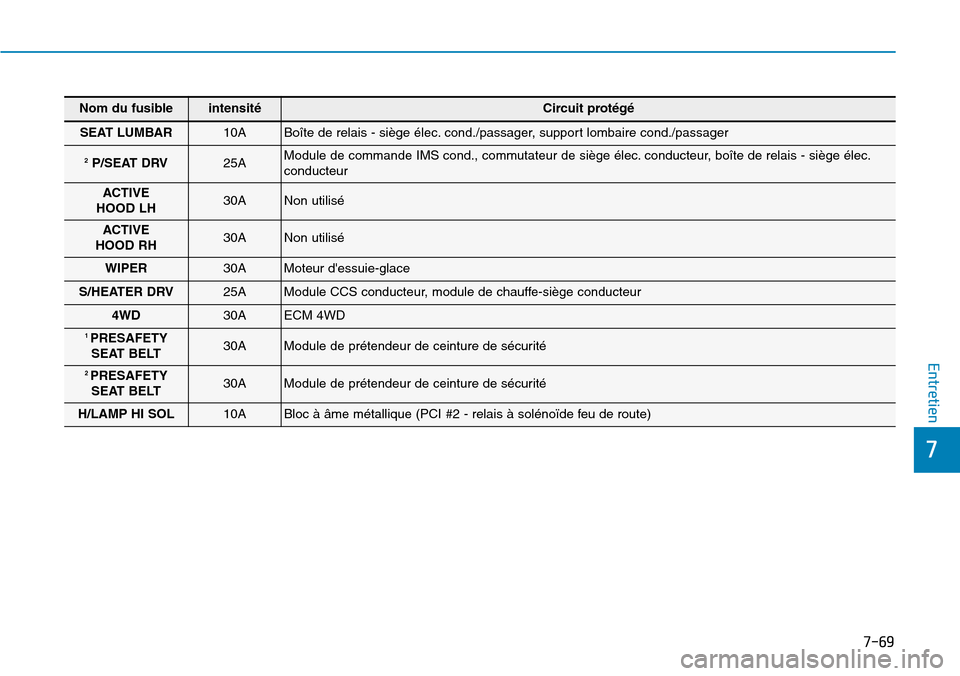

Nom du fusibleintensitéCircuit protégé
SEAT LUMBAR 10A Boîte de relais - siège élec. cond./passager, support lombaire cond./passager
2P/SEAT DRV 25A Module de commande IMS cond., commutateur de siège élec. conducteur, boîte de relais - siège élec.
conducteur
ACTIVE
HOOD LH 30A Non utilisé
ACTIVE
HOOD RH 30A Non utilisé
WIPER30A Moteur d'essuie-glace
S/HEATER DRV 25A Module CCS conducteur, module de chauffe-siège conducteur
4WD 30A ECM 4WD
1 PRESAFETY SEAT BELT30A Module de prétendeur de ceinture de sécurité
2 PRESAFETYSEAT BELT30A Module de prétendeur de ceinture de sécurité
H/LAMP HI SOL 10A Bloc à âme métallique (PCI #2 - relais à solénoïde feu de route)

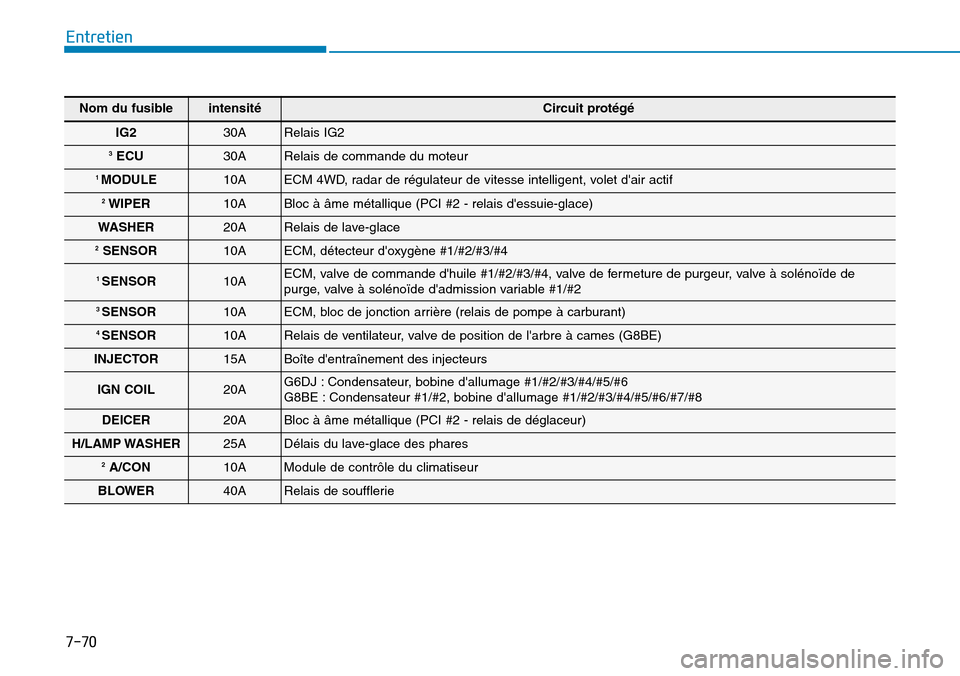

7-70
Entretien
Nom du fusibleintensitéCircuit protégé
IG230A Relais IG2
3ECU30A Relais de commande du moteur
1 MODULE 10A ECM 4WD, radar de régulateur de vitesse intelligent, volet d'air actif
2WIPER10A Bloc à âme métallique (PCI #2 - relais d'essuie-glace)
WASHER 20A Relais de lave-glace
2SENSOR 10A ECM, détecteur d'oxygène #1/#2/#3/#4
1 SENSOR10A ECM, valve de commande d'huile #1/#2/#3/#4, valve de fermeture de purgeur, valve à solénoïde de
purge, valve à solénoïde d'admission variable #1/#2
3 SENSOR10A ECM, bloc de jonction arrière (relais de pompe à carburant)
4 SENSOR10A Relais de ventilateur, valve de position de l'arbre à cames (G8BE)
INJECTOR 15A Boîte d'entraînement des injecteurs
IGN COIL 20A G6DJ : Condensateur, bobine d'allumage #1/#2/#3/#4/#5/#6
G8BE : Condensateur #1/#2, bobine d'allumage #1/#2/#3/#4/#5/#6/#7/#8
DEICER 20A Bloc à âme métallique (PCI #2 - relais de déglaceur)
H/LAMP WASHER 25A Délais du lave-glace des phares
2A/CON10A Module de contrôle du climatiseur
BLOWER 40A Relais de soufflerie

7-71
7

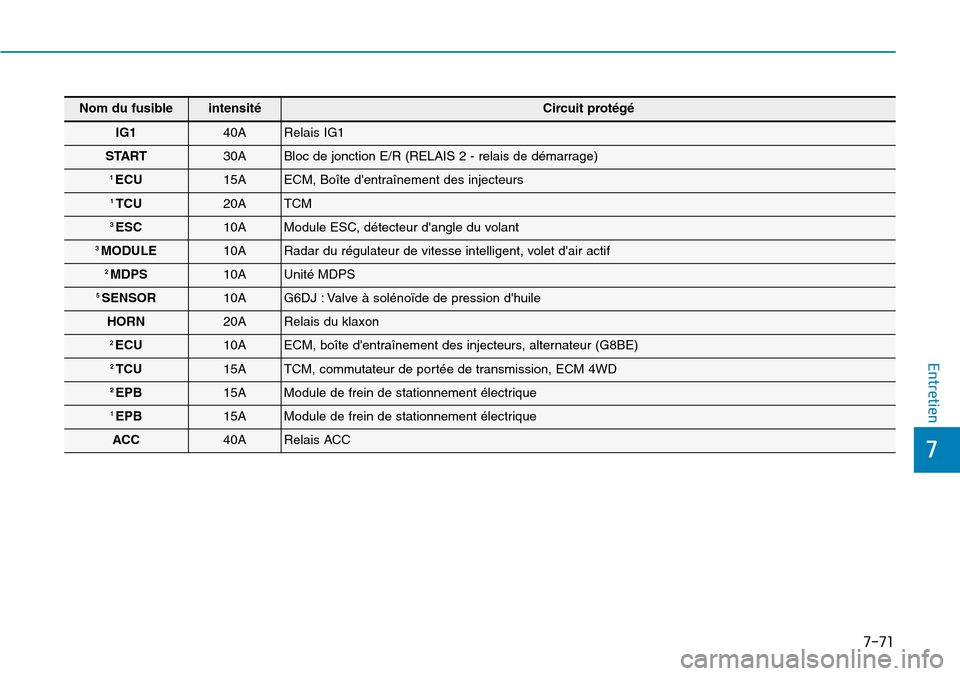

Entretien
Nom du fusibleintensitéCircuit protégé
IG1 40A Relais IG1
START 30A Bloc de jonction E/R (RELAIS 2 - relais de démarrage)
1 ECU15A ECM, Boîte d'entraînement des injecteurs
1 TCU20A TCM
3 ESC10A Module ESC, détecteur d'angle du volant
3 MODULE 10A Radar du régulateur de vitesse intelligent, volet d'air actif
2 MDPS10A Unité MDPS
5 SENSOR10A G6DJ : Valve à solénoïde de pression d'huile
HORN 20A Relais du klaxon
2 ECU 10A ECM, boîte d'entraînement des injecteurs, alternateur (G8BE)
2 TCU15A TCM, commutateur de portée de transmission, ECM 4WD
2 EPB15A Module de frein de stationnement électrique
1 EPB15A Module de frein de stationnement électrique
ACC 40A Relais ACC

7-72
Entretien

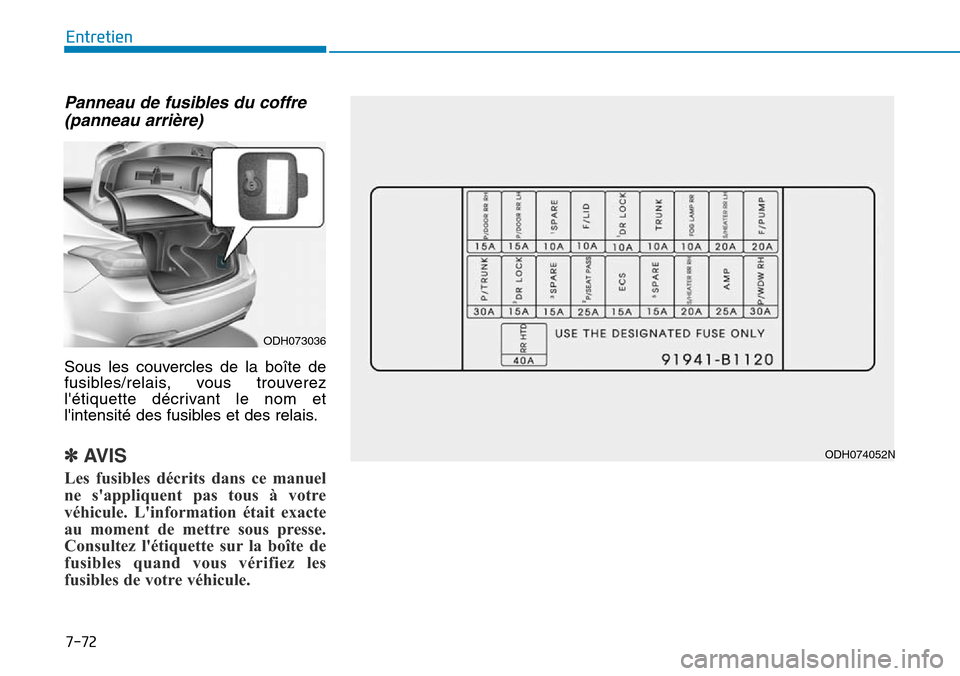

Panneau de fusibles du coffre(panneau arrière)
Sous les couvercles de la boîte de
fusibles/relais, vous trouverez
l'étiquette décrivant le nom et
l'intensité des fusibles et des relais.
✽AVIS
Les fusibles décrits dans ce manuel
ne s'appliquent pas tous à votre
véhicule. L'information était exacte
au moment de mettre sous presse.
Consultez l'étiquette sur la boîte de
fusibles quand vous vérifiez les
fusibles de votre véhicule.
ODH073036
ODH074052N

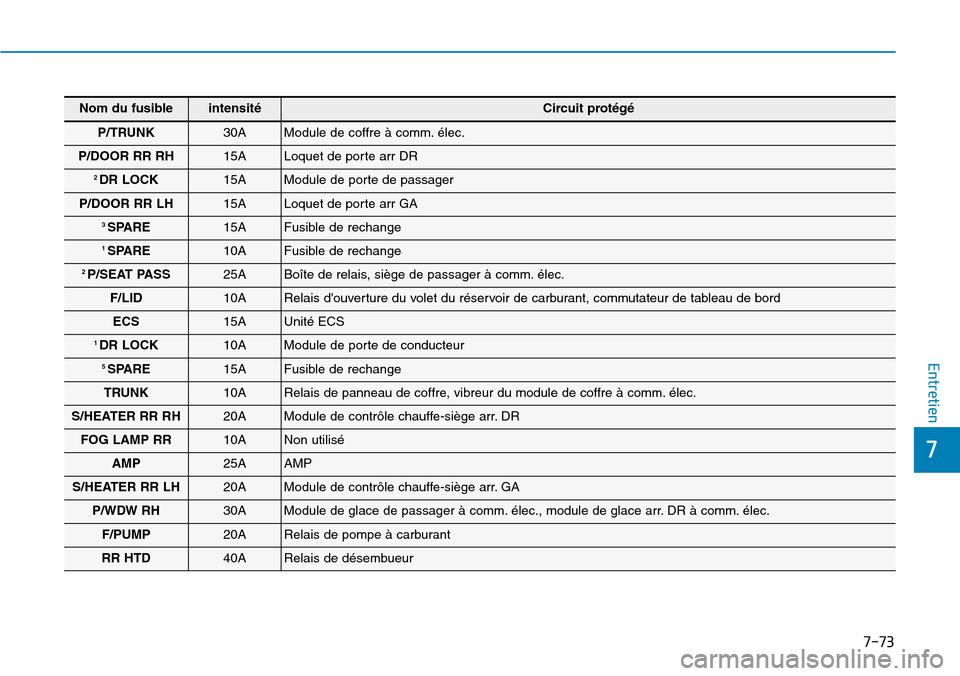

7-73
7
Entretien
Nom du fusibleintensitéCircuit protégé
P/TRUNK 30A Module de coffre à comm. élec.
P/DOOR RR RH 15A Loquet de porte arr DR
2 DR LOCK15A Module de porte de passager
P/DOOR RR LH 15A Loquet de porte arr GA
3 SPARE15A Fusible de rechange
1 SPARE10A Fusible de rechange
2 P/SEAT PASS 25A Boîte de relais, siège de passager à comm. élec.
F/LID 10A Relais d'ouverture du volet du réservoir de carburant, commutateur de tableau de bord
ECS 15A Unité ECS
1 DR LOCK10A Module de porte de conducteur
5 SPARE15A Fusible de rechange
TRUNK 10A Relais de panneau de coffre, vibreur du module de coffre à comm. élec.
S/HEATER RR RH 20A Module de contrôle chauffe-siège arr. DR
FOG LAMP RR 10A Non utilisé
AMP 25A AMP
S/HEATER RR LH 20A Module de contrôle chauffe-siège arr. GA
P/WDW RH 30A Module de glace de passager à comm. élec., module de glace arr. DR à comm. élec.
F/PUMP 20A Relais de pompe à carburant
RR HTD 40A Relais de désembueur
