Hyundai Genesis 2016 Инструкция по эксплуатации (in Russian)

7-81
Техническое обслуживание
7
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Водительская
дверь с
электроприводами15AЗамок двери водителя
Модуль 210ABCM, блок управления эл. ключами, лампа потолочной консоли, Стрелочные часы,
головное устройство А/В и навигации, клавиатура, Видеорегистратор, передний
монитор, блок кругового обзора, блок системы помощи при парковке

7-82
Техническое обслуживание
Панель плавких
предохранителей в отсеке
двигателя
С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.
ODH073033
ODH073034L
✽К СВЕДЕНИЮ
Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

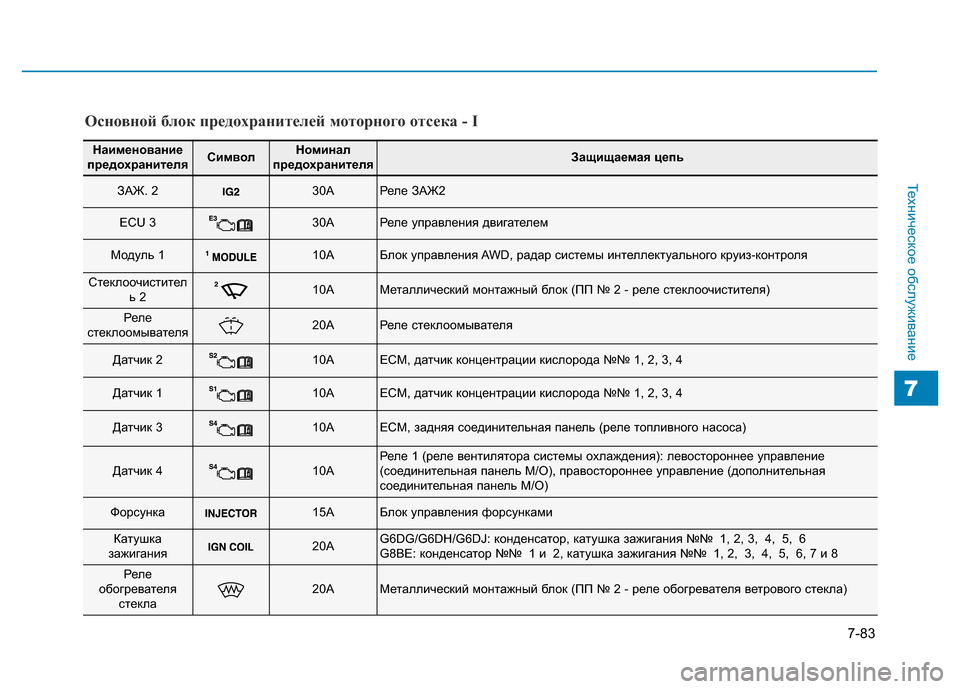

7-83
Техническое обслуживание
7
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ЗАЖ. 230AРеле ЗАЖ2
ECU 330AРеле управления двигателем
Модуль 110AБлок управления AWD, радар системы интеллектуального круиз-контроля
Стеклоочистител
ь 210AМеталлический монтажный блок (ПП № 2 - реле стеклоочистителя)
Реле
стеклоомывателя20AРеле стеклоомывателя
Датчик 210AECM, датчик концентрации кислорода №№ 1, 2, 3, 4
Датчик 110AECM, датчик концентрации кислорода №№ 1, 2, 3, 4
Датчик 310AECM, задняя соединительная панель (реле топливного насоса)
Датчик 410AРеле 1 (реле вентилятора системы охлаждения): левостороннее управление
(соединительная панель М/О), правостороннее управление (дополнительная
соединительная панель М/О)
Форсунка15AБлок управления форсунками
Катушка
зажигания20AG6DG/G6DH/G6DJ: конденсатор, катушка зажигания №№ 1, 2, 3, 4, 5, 6
G8BE: конденсатор №№ 1 и 2, катушка зажигания №№ 1, 2, 3, 4, 5, 6, 7 и 8
Реле
обогревателя
стекла20AМеталлический монтажный блок (ПП № 2 - реле обогревателя ветрового стекла)

7-84
Техническое обслуживание
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Омыватель фар25AРеле омывателя фар
Кондиционер 210AБлок управления климатической системой
Вентилятор40AРеле вентилятора
ЗАЖ. 140AРеле ЗАЖ1
Пуск30AРаспределительная панель М/О (реле 2 - реле стартера)
ECU 115AECM, блок управления форсунками
TCU 120ATCM
ESC 310AБлок управления ESP, датчик угла поворота рулевого колеса
Модуль 310AРадар системы интеллектуального круиз-контроля, модуль управления активным
подъемником капота
MDPS 210AБлок MDPS
Датчик 510AG6DG/G6DH/G6DJ: Электромагнитный клапан давления масла
Звуковой сигнал20AРеле звукового сигнала

7-85
Техническое обслуживание
7
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ECU 210AECM, блок управления форсунками, генератор (G8BE)
TCU 215ATCM, переключатель диапазонов коробки передач, блок управления AWD
(G6DG/G6DH/G6DJ)
EPB 215AМодуль электрического стояночного тормоза
EPB 115AМодуль электрического стояночного тормоза
ACC40AРеле ACC

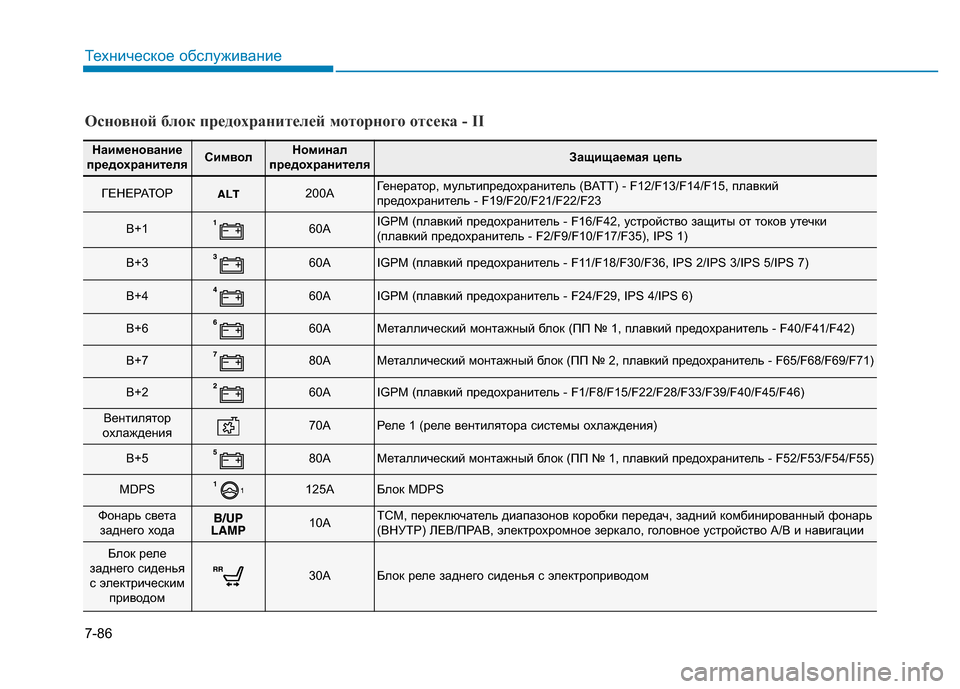

7-86
Техническое обслуживание
Основной блок предохранителей моторного отсека - II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ГЕНЕРАТОР200AГенератор, мультипредохранитель (BATT) - F12/F13/F14/F15, плавкий
предохранитель - F19/F20/F21/F22/F23
B+160AIGPM (плавкий предохранитель - F16/F42, устройство защиты от токов утечки
(плавкий предохранитель - F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (плавкий предохранитель - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (плавкий предохранитель - F24/F29, IPS 4/IPS 6)
B+660AМеталлический монтажный блок (ПП № 1, плавкий предохранитель - F40/F41/F42)
B+780AМеталлический монтажный блок (ПП № 2, плавкий предохранитель - F65/F68/F69/F71)
B+260AIGPM (плавкий предохранитель - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Вентилятор
охлаждения70AРеле 1 (реле вентилятора системы охлаждения)
B+580AМеталлический монтажный блок (ПП № 1, плавкий предохранитель - F52/F53/F54/F55)
MDPS125AБлок MDPS
Фонарь света
заднего хода10ATCM, переключатель диапазонов коробки передач, задний комбинированный фонарь
(ВНУТР) ЛЕВ/ПРАВ, электрохромное зеркало, головное устройство А/В и навигации
Блок реле
заднего сиденья
с электрическим
приводом
30AБлок реле заднего сиденья с электроприводом

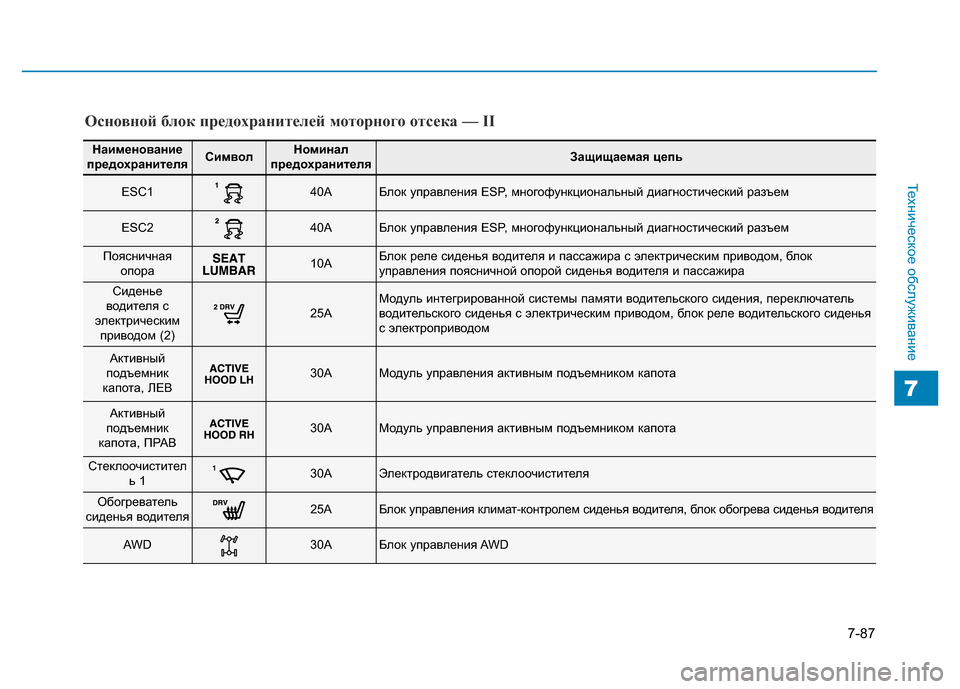

7-87
Техническое обслуживание
7
Основной блок предохранителей моторного отсека — II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ESC140AБлок управления ESP, многофункциональный диагностический разъем
ESC240AБлок управления ESP, многофункциональный диагностический разъем
Поясничная
опора10AБлок реле сиденья водителя и пассажира с электрическим приводом, блок
управления поясничной опорой сиденья водителя и пассажира
Сиденье
водителя с
электрическим
приводом (2)
25AМодуль интегрированной системы памяти водительского сидения, переключатель
водительского сиденья с электрическим приводом, блок реле водительского сиденья
с электроприводом
Активный
подъемник
капота, ЛЕВ30AМодуль управления активным подъемником капота
Активный
подъемник
капота, ПРАВ30AМодуль управления активным подъемником капота
Стеклоочистител
ь 130AЭлектродвигатель стеклоочистителя
Обогреватель
сиденья водителя25AБлок управления климат-контролем сиденья водителя, блок обогрева сиденья водителя
AWD30AБлок управления AWD

7-88
Техническое обслуживание
Основной блок предохранителей моторного отсека — II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Устройство
предварительног
о натяжения
ремня
безопасности 1
30AМодуль устройства предварительного натяжения ремня безопасности
Устройство
предварительног
о натяжения
ремня
безопасности 2
30AМодуль устройства предварительного натяжения ремня безопасности
Соленоид фары
дальнего света10AМеталлический монтажный блок (ПП № 2 - реле соленоида фары дальнего света)

7-89
Техническое обслуживание
7
Панель предохранителей в
багажнике (задний блок
предохранителей)
С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.
ODH073052L
ODH073036
✽К СВЕДЕНИЮ
Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

7-90
Техническое обслуживание
Панель предохранителей в багажнике (задний блок предохранителей)
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Крышка
багажника30AУправляющий модуль крышки багажника
Задняя правая
дверь с
электрическими
приводами
15AЗамок задней правой двери
Дверной замок 215AМодуль двери пассажира
Задняя левая
дверь с
электрическими
приводами
15AЗамок задней левой двери
ЗАПАСНОЙ 315AЗапасной предохранитель
ЗАПАСНОЙ 110AЗапасной предохранитель
Сиденье
пассажира с
электроприводом25AБлок реле пассажирского сиденья с электрическим приводом
Крышка люка
топливозаливной
горловины10AРеле открытия крышки люка топливного бака, переключатель панели приборов
ECS15AБлок ECS
Дверной замок 110AМодуль двери водителя
