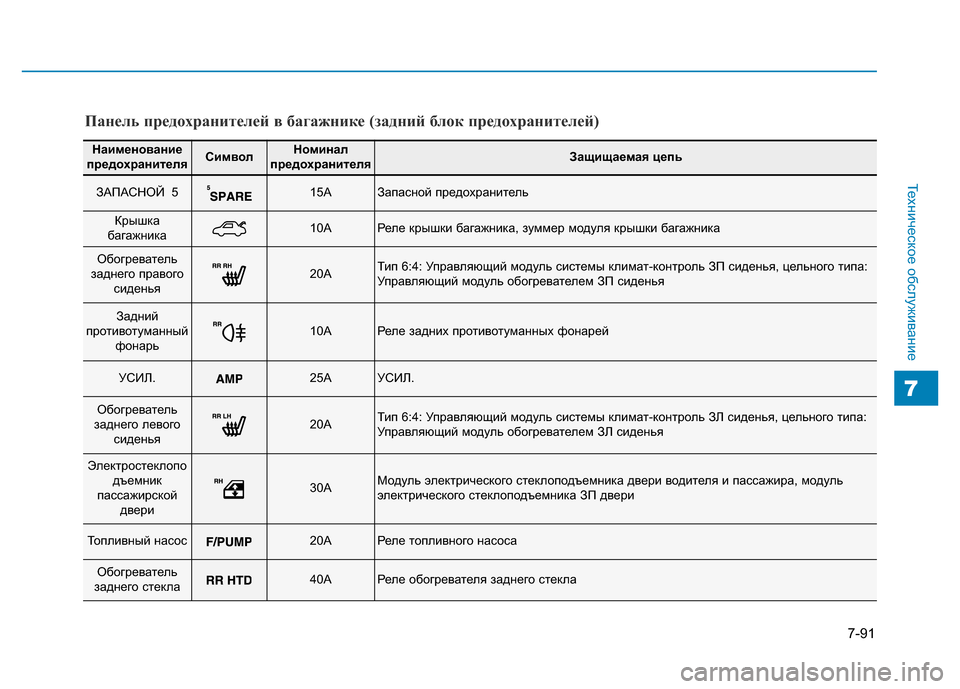

Панель предохранителей в багажнике (задний блок предохранителей)
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ЗАПАСНОЙ 515AЗапасной предохранитель
Крышка
багажника10AРеле крышки багажника, зуммер модуля крышки багажника
Обогреватель
заднего правого
сиденья20AТип 6:4: Управляющий модуль системы климат-контроль ЗП сиденья, цельного типа:
Управляющий модуль обогревателем ЗП сиденья
Задний
противотуманный
фонарь10AРеле задних противотуманных фонарей
УСИЛ.25AУСИЛ.
Обогреватель
заднего левого
сиденья20AТип 6:4: Управляющий модуль системы климат-контроль ЗЛ сиденья, цельного типа:
Управляющий модуль обогревателем ЗЛ сиденья
Электростеклопо
дъемник
пассажирской
двери
30AМодуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗП двери
Топливный насос20AРеле топливного насоса
Обогреватель
заднего стекла40AРеле обогревателя заднего стекла

7-92
Техническое обслуживание

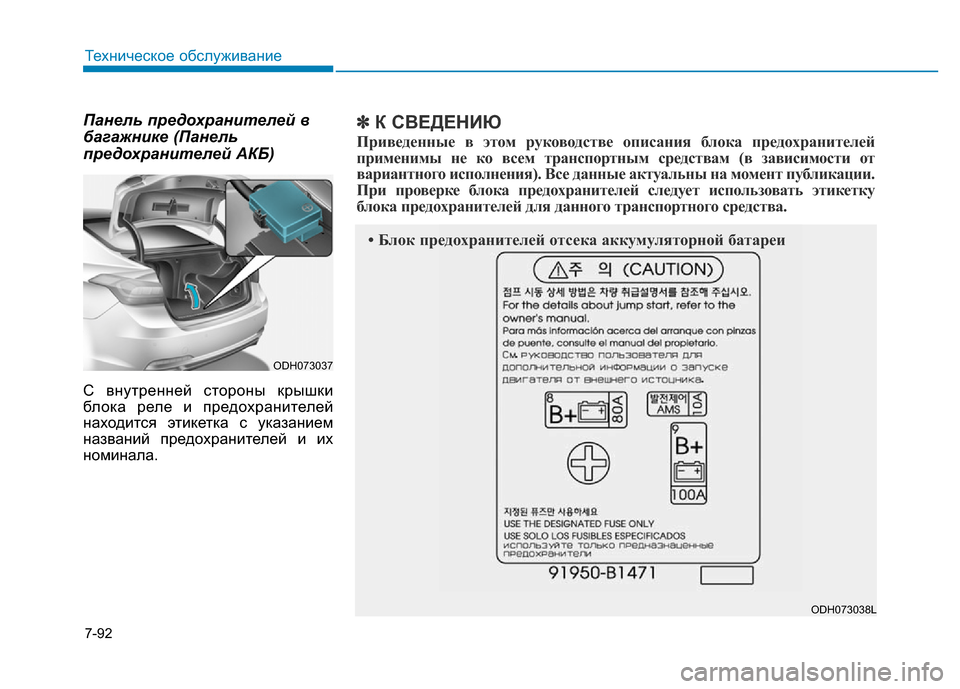

Панель предохранителей в
багажнике (Панель
предохранителей АКБ)
С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.
ODH073037
✽К СВЕДЕНИЮ
Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.
ODH073038L
• Блок предохранителей отсека аккумуляторной батареи

7-93
Техническое обслуживание
7

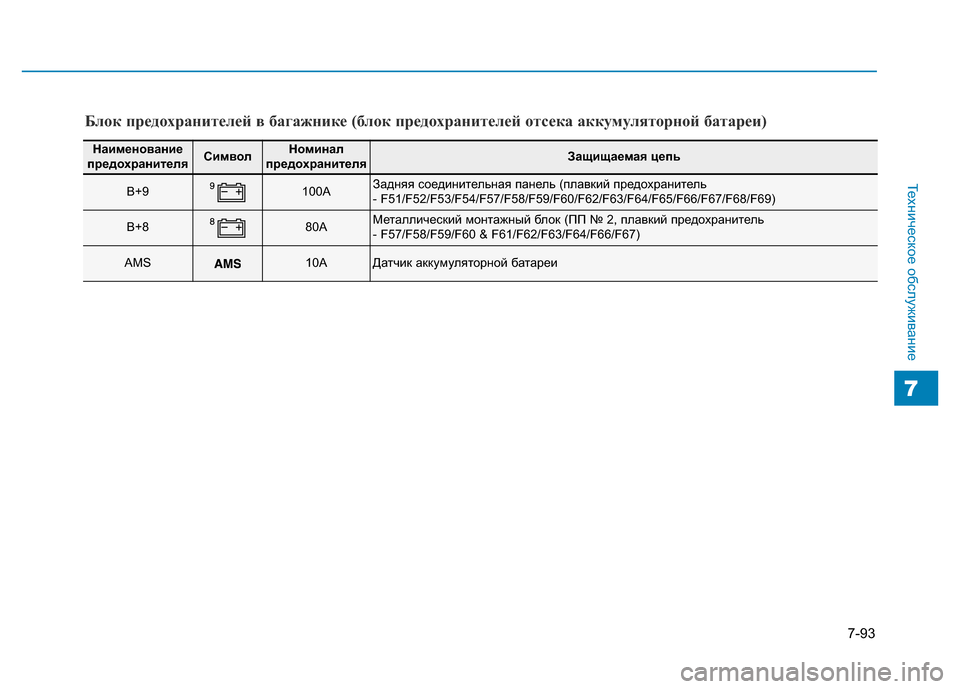

Блок предохранителей в багажнике (блок предохранителей отсека аккумуляторной батареи)
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
B+9100AЗадняя соединительная панель (плавкий предохранитель
- F51/F52/F53/F54/F57/F58/F59/F60/F62/F63/F64/F65/F66/F67/F68/F69)
B+880AМеталлический монтажный блок (ПП № 2, плавкий предохранитель
- F57/F58/F59/F60 & F61/F62/F63/F64/F66/F67)
AMS10AДатчик аккумуляторной батареи

7-94
Техническое обслуживание

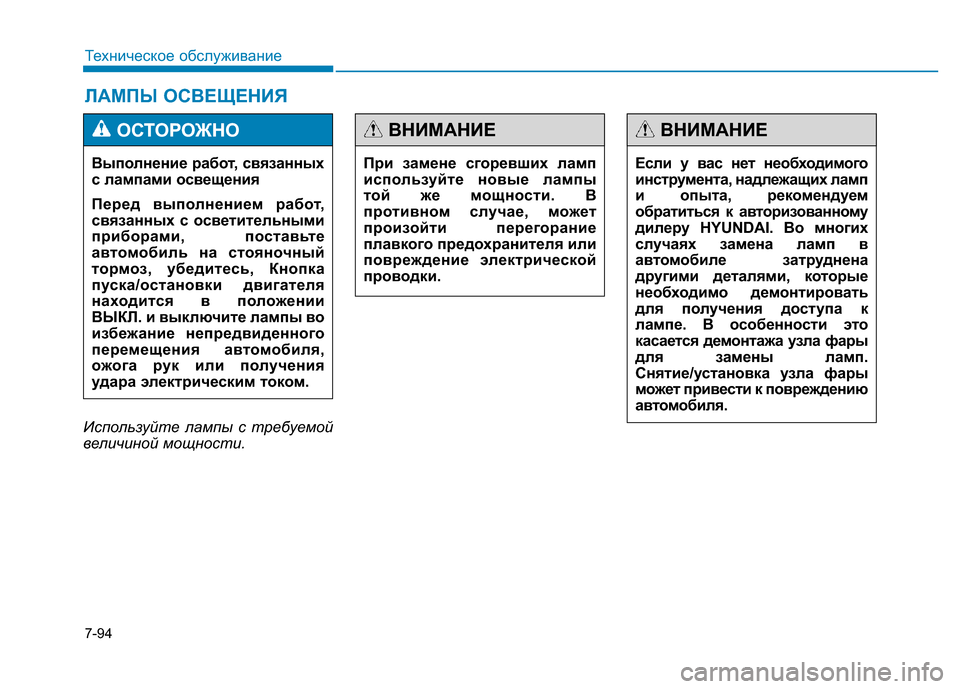

ЛАМПЫ ОСВЕЩЕНИЯ
Используйте лампы с требуемой
величиной мощности.При замене сгоревших ламп
используйте новые лампы
той же мощности. В
противном случае, может
произойти перегорание
плавкого предохранителя или
повреждение электрической
проводки.
ВНИМАНИЕ
Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать
для получения доступа к
лампе. В особенности это
касается демонтажа узла фары
для замены ламп.
Снятие/установка узла фары
может привести к повреждению
автомобиля.
ВНИМАНИЕ
Выполнение работ, связанных
с лампами освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте
автомобиль на стояночный
тормоз, убедитесь, Кнопка
пуска/остановки двигателя
находится в положении
ВЫКЛ. и выключите лампы во
избежание непредвиденного
перемещения автомобиля,
ожога рук или получения
удара электрическим током.
ОСТОРОЖНО

7-95
Техническое обслуживание
7
✽К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха
внутри и снаружи фар. Это
явление аналогично запотеванию
окон автомобиля изнутри во
время дождя и не является
признаком наличия
неисправностей. Если в
результате утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен официальным дилером
компании HYUNDAI.
❈K■➁➂➡ ➀➅➀➃➀➁➂➂  ➂→➄■➄■➂(
■➀➃▼➀➄■➂➡ ➅▲▼▲■▲▲
➅➂➄■➂➡ 0➅➡ ▼▲➃$1
Пучок ближнего света фар
распределяется асимметрично.
После въезда в страну с
противоположным направлением
движения эта асимметричная часть
будет ослеплять водителей
встречных транспортных средств.
Для предотвращения этого правила
ECE требуют применения
нескольких технических решений
(таких, как автоматическая функция
адаптации к изменению
направления дорожного движения,
нанесение самоклеющейся пленки,
направление вниз). Эти фары
сконструированы таким образом,
чтобы не ослеплять водителей
встречных автомобилей. Поэтому
вам не требуется менять фары в
стране с противоположным
направлением движения.
Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах

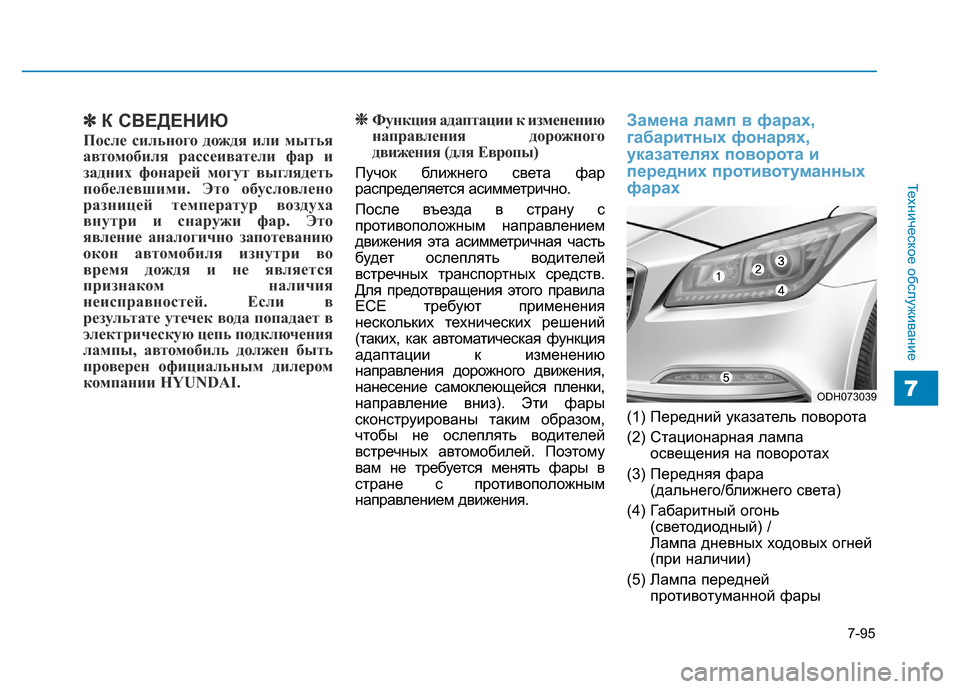

(1) Передний указатель поворота
(2) Стационарная лампа
освещения на поворотах
(3) Передняя фара
(дальнего/ближнего света)
(4) Габаритный огонь
(светодиодный) /
Лампа дневных ходовых огней
(при наличии)
(5) Лампа передней
противотуманной фары
ODH073039

7-96
Техническое обслуживание

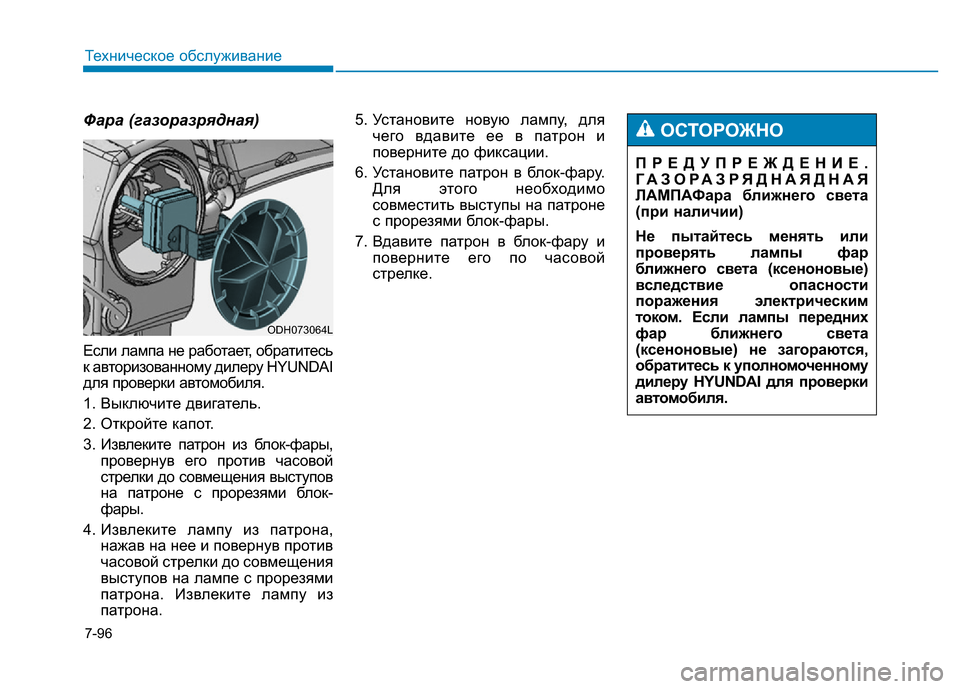

Фара (газоразрядная)
Если лампа не работает, обратитесь
к авторизованному дилеру HYUNDAI
для проверки автомобиля.
1. Выключите двигатель.
2. Откройте капот.
3. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-
фары.
4. Извлеките лампу из патрона,
нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в блок-фару.
Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
7. Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.ПРЕДУПРЕЖДЕНИЕ.
ГАЗОРАЗРЯДНАЯДНАЯ
ЛАМПАФара ближнего света
(при наличии)
Не пытайтесь менять или
проверять лампы фар
ближнего света (ксеноновые)
вследствие опасности
поражения электрическим
током. Если лампы передних
фар ближнего света
(ксеноновые) не загораются,
обратитесь к уполномоченному
дилеру HYUNDAI для проверки
автомобиля.
ОСТОРОЖНО
ODH073064L

7-97
Техническое обслуживание
7
✽К СВЕДЕНИЮ
Характеристики
высокоинтенсивных разрядных
ламп (ВИР-ламп) намного
превышают галогеновые.
По оценкам производителя ресурс
ВИР-ламп не менее чем в два раза
выше такового у галогеновых
ламп, в зависимости от частоты
использования. Однако вероятно,
что рано или поздно потребуется
их замена.
Более частое, чем обычно,
включение и выключение фар
сокращает срок службы ВИР-
ламп. Причины выхода из строя
ВИР-ламп и галогенных ламп
накаливания различаются. Если
фара гаснет после определенного
времени работы, но немедленно
загорается при выключении-
включении переключателя фар,
вероятно, что ВИР-лампа
неисправна и требует замены.
Компоненты системы с ВИР-
лампами намного сложнее
традиционных галогенных ламп,
поэтому их замена обойдется
дороже.
✽К СВЕДЕНИЮ
Если после установки передней
блок-фары требуется ее
регулировка, рекомендуется
обратиться к авторизованному
дилеру HYUNDAI.Лампа переднего сигнала
поворота/стационарная лампа
освещения на поворотах
1. Выключите двигатель.
2. Откройте капот.
ODH073066L
ODH073065L

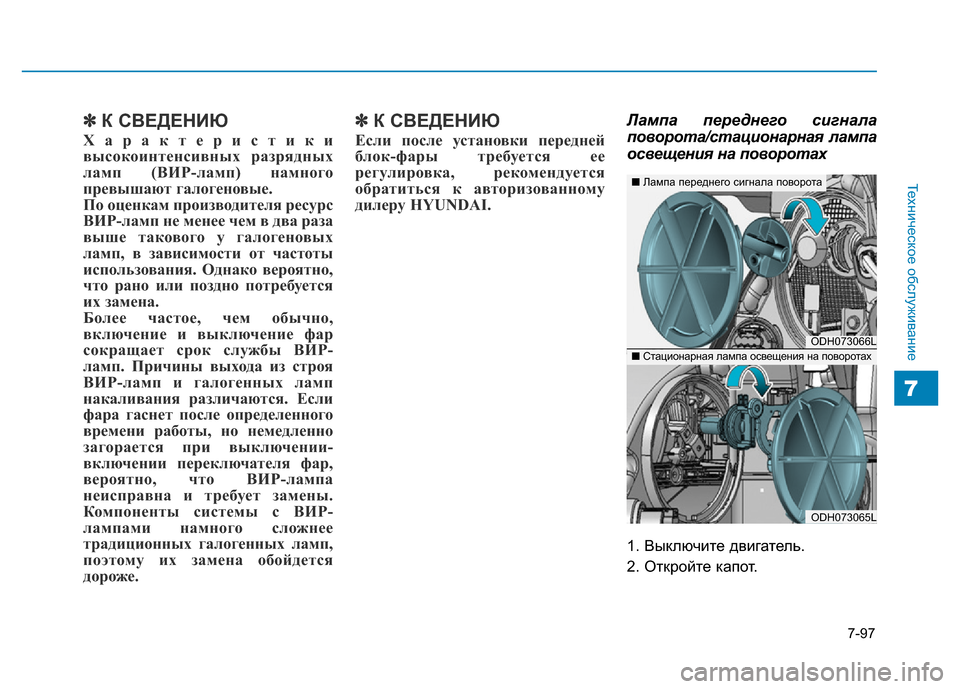

■Лампа переднего сигнала поворота
■Стационарная лампа освещения на поворотах

7-98
Техническое обслуживание
3. Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.
4. Извлеките лампу из патрона,
нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.
5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в блок-фару.
Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
7. Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.
Электрическая лампа
переднего габаритного огня
и противотуманной фары
(ЖКИ-типа)
Если лампа не работает,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки системы.

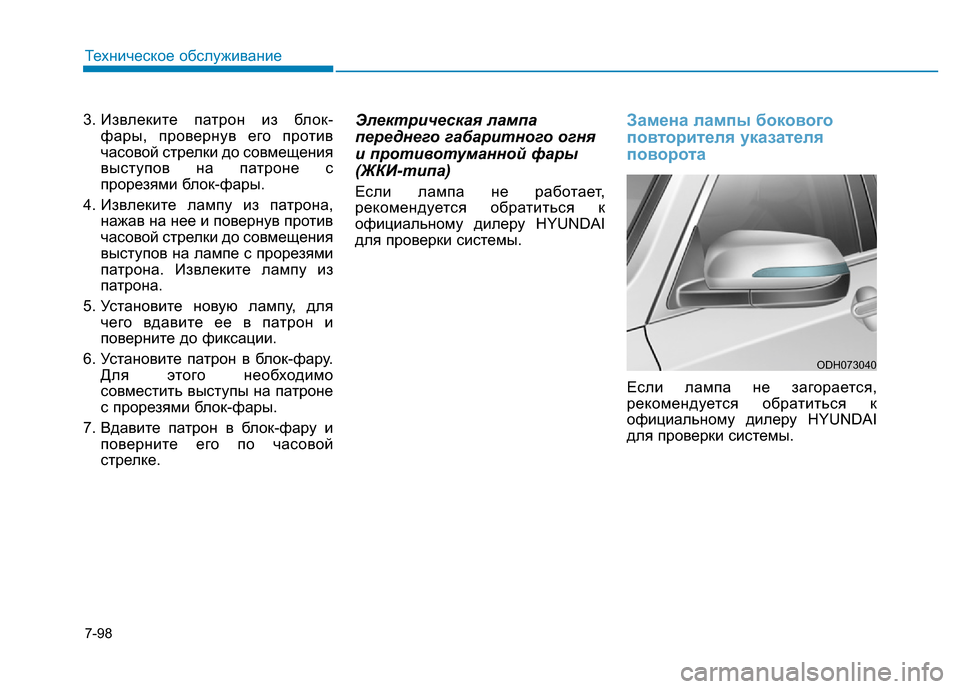

Замена лампы бокового
повторителя указателя
поворота
Если лампа не загорается,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки системы.
ODH073040

7-99
Техническое обслуживание
7

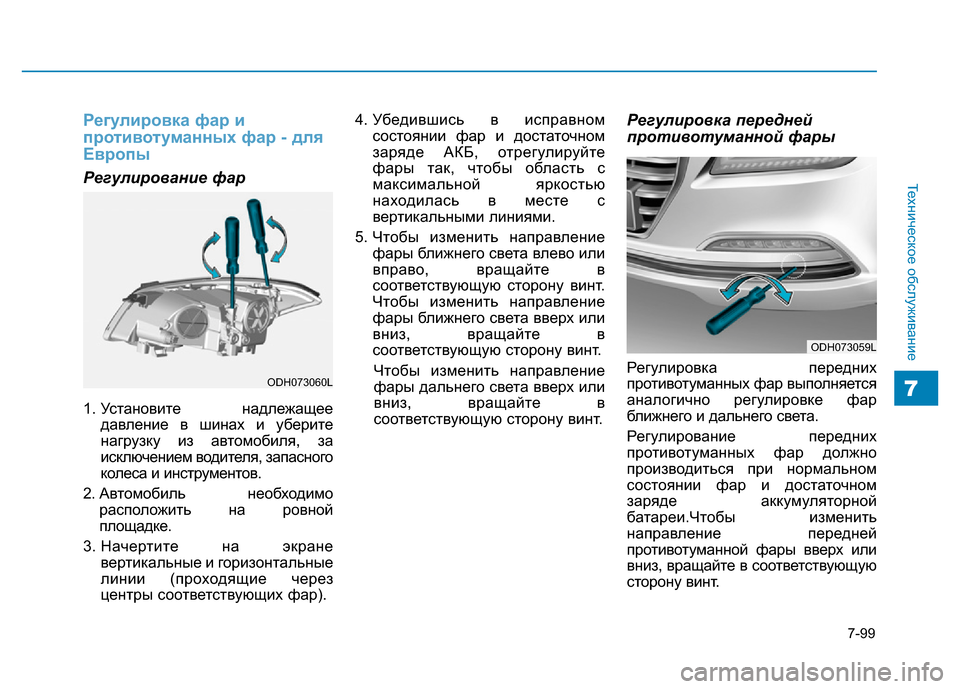

Регулировка фар и
противотуманных фар - для
Европы
Регулирование фар
1. Установите надлежащее
давление в шинах и уберите
нагрузку из автомобиля, за
исключением водителя, запасного
колеса и инструментов.
2. Автомобиль необходимо
расположить на ровной
площадке.
3. Начертите на экране
вертикальные и горизонтальные
линии (проходящие через
центры соответствующих фар).4. Убедившись в исправном
состоянии фар и достаточном
заряде АКБ, отрегулируйте
фары так, чтобы область с
максимальной яркостью
находилась в месте с
вертикальными линиями.
5. Чтобы изменить направление
фары ближнего света влево или
вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары ближнего света вверх или
вниз, вращайте в
соответствующую сторону винт.
Чтобы изменить направление
фары дальнего света вверх или
вниз, вращайте в
соответствующую сторону винт.
Регулировка передней
противотуманной фары
Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Регулирование передних
противотуманных фар должно
производиться при нормальном
состоянии фар и достаточном
заряде аккумуляторной
батареи.Чтобы изменить
направление передней
противотуманной фары вверх или
вниз, вращайте в соответствующую
сторону винт.ODH073060L
ODH073059L

7-100
Техническое обслуживание

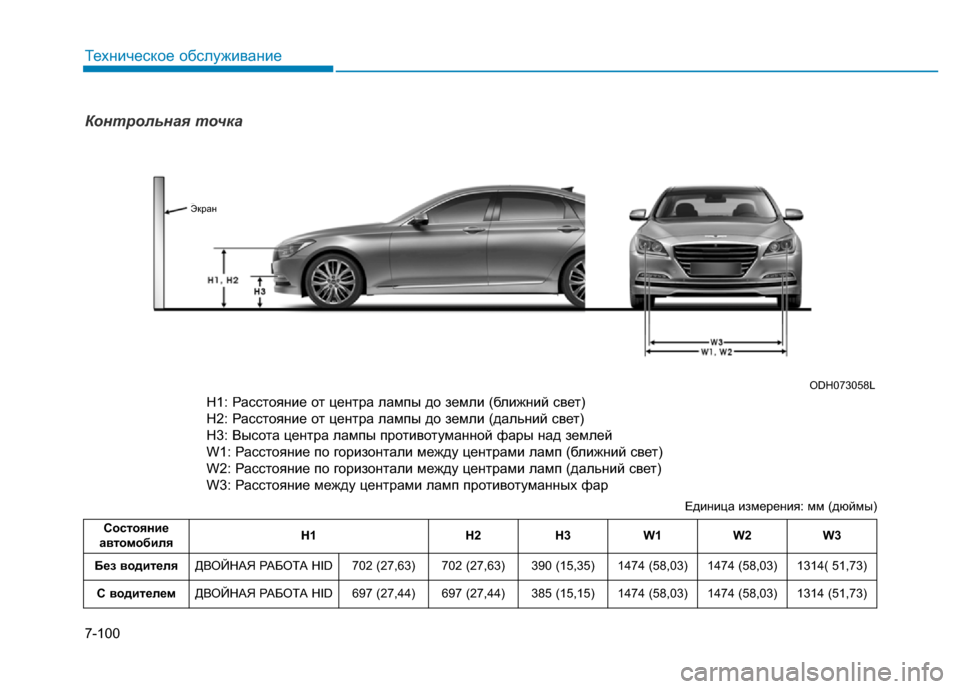

Контрольная точка
H1: Расстояние от центра лампы до УЧемли (ближний свет)
H2: Расстояние от центра лампы до УЧемли (дальний свет)
H3: Высота центра лампы противотуманной фары над УЧемлей
W1: Расстояние по гориУЧонтали между центрами ламп (ближний свет)
W2: Расстояние по гориУЧонтали между центрами ламп (дальний Умсвет)
W3: Расстояние между центрами ламп противотуманных фар
Единица иУЧмерения: мм (дУЯУмймы)
ODH073058L
Состо3;ние
3bвтомобил3; H1 H2 H3 W1 W2 W3
Без водител3; ДВОЙНАЯ РАБОТА HID 702 (27,63) 702 (27,63) 390 (15,35) 1474 (58,03) 1474 (58,03) 1314( 51,73)
С водителем ДВОЙНАЯ РАБОТА HID 697 (27,44) 697 (27,44) 385 (15,15) 1474 (58,03) 1474 (58,03) 1314 (51,73)
Экран
