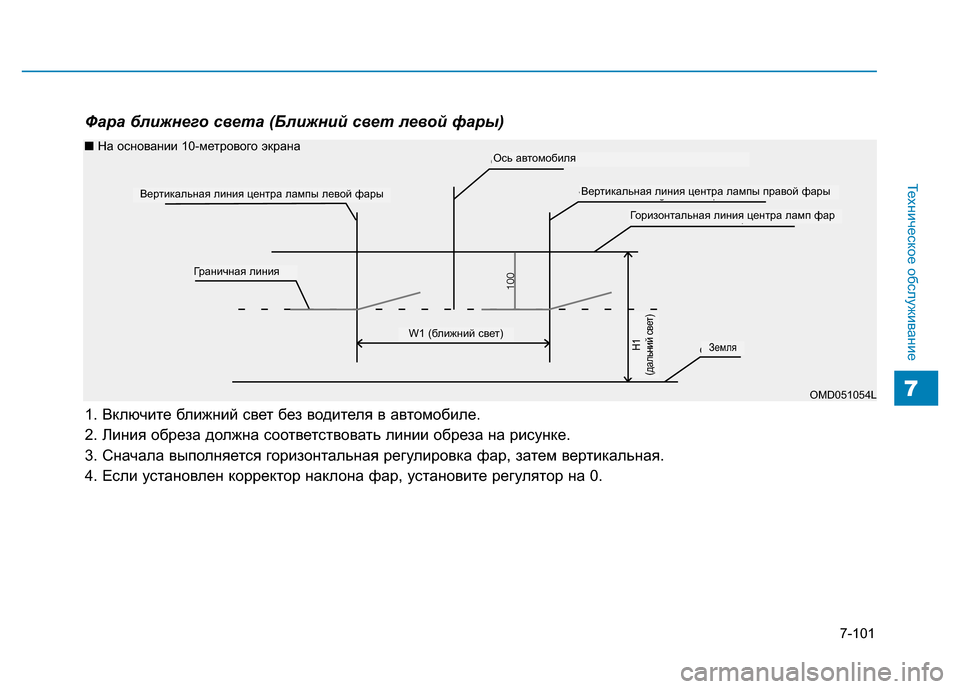

7-101
Техническое обслуживание
7OMD051054L
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
Фара ближнего света (Ближний свет левой фары)
W1 (ближний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
ЗемляH1
(дальний свет)
Граничная линия
■ На основании 10-метрового экрана

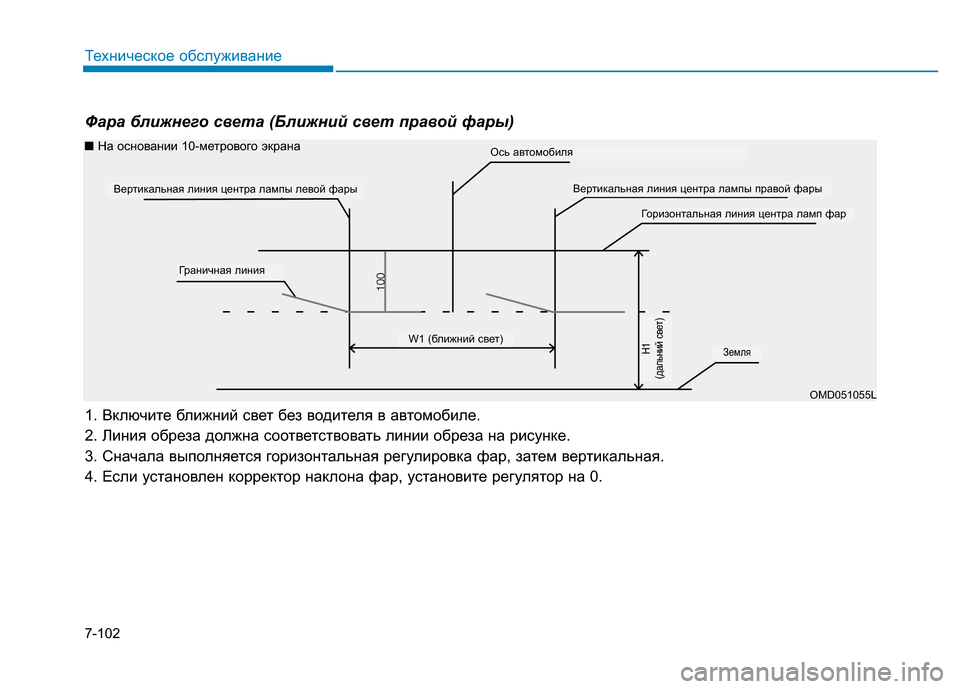

7-102
Техническое обслуживание
OMD051055L
Фара ближнего света (Ближний свет правой фары)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
W1 (ближний свет)ЗемляH1
(дальний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
Граничная линия
■ На основании 10-метрового экрана

7-103
Техническое обслуживание
7

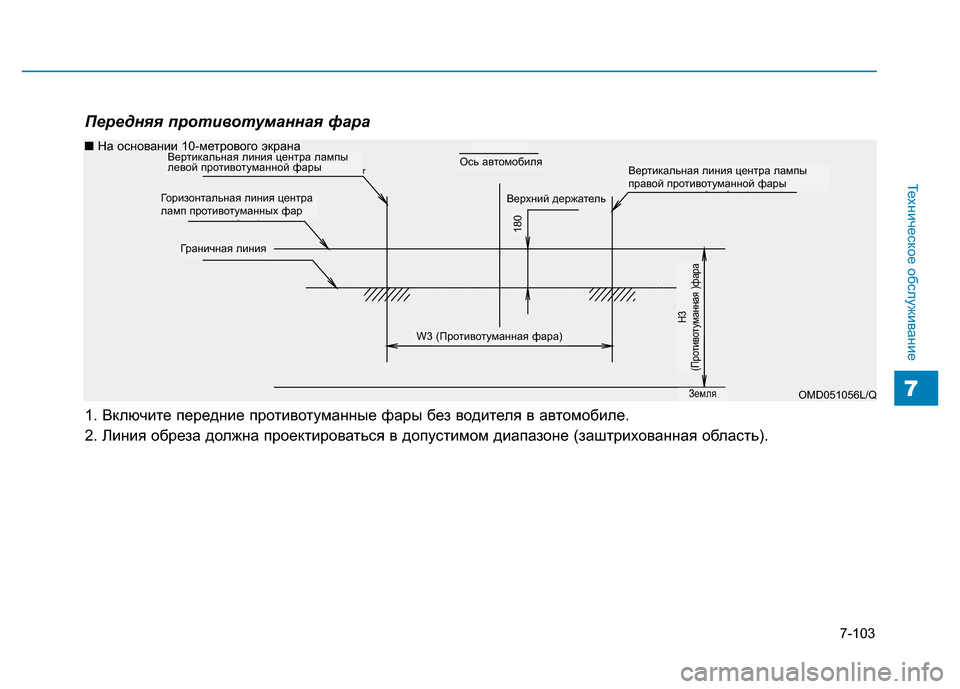

Передняя противотуманная фара
1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).
OMD051056L/Q
W3 (Противотуманная фара)
Земля
H3
(Противотуманная )фара
Вертикальная линия центра лампы
левой противотуманной фары
Горизонтальная линия центра
ламп противотуманных фар
Граничная линия
Верхний держатель
Ось автомобиля
180
Вертикальная линия центра лампы
правой противотуманной фары
■ На основании 10-метрового экрана

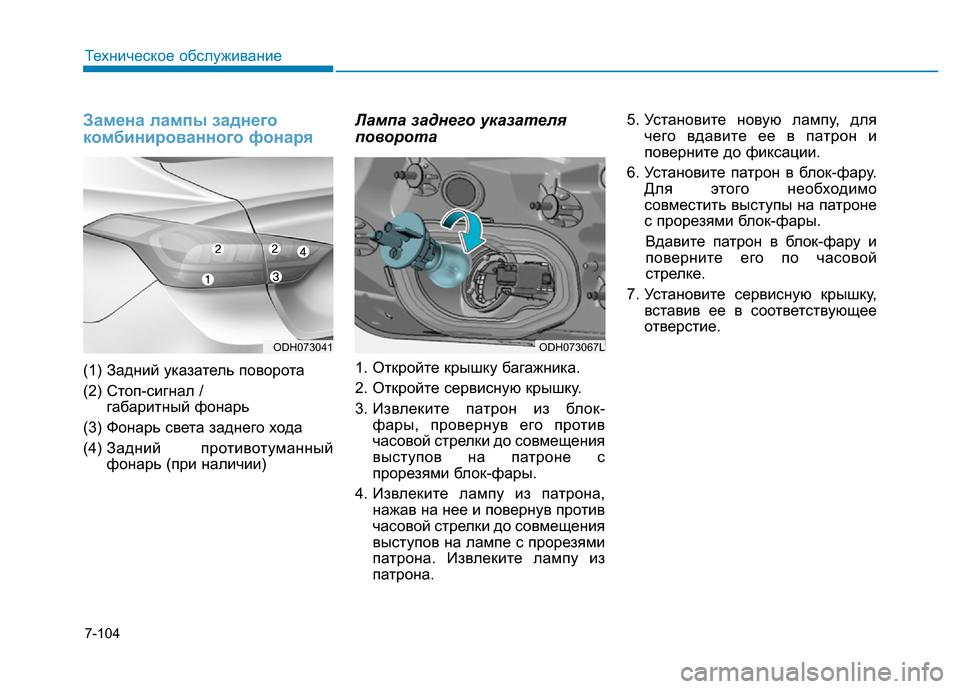

7-104
Техническое обслуживание
Замена лампы заднего
комбинированного фонаря
(1) Задний указатель поворота
(2) Стоп-сигнал /
габаритный фонарь
(3) Фонарь света заднего хода
(4) Задний противотуманный
фонарь (при наличии)
Лампа заднего указателя
поворота
1. Откройте крышку багажника.
2. Откройте сервисную крышку.
3. Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.
4. Извлеките лампу из патрона,
нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в блок-фару.
Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.
7. Установите сервисную крышку,
вставив ее в соответствующее
отверстие.
ODH073041ODH073067L

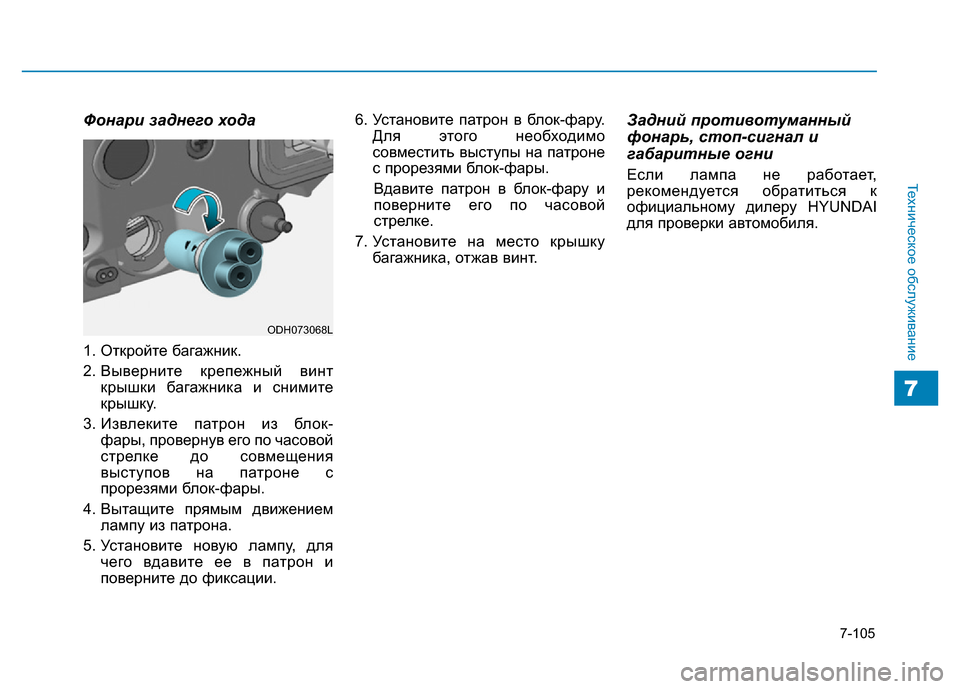

7-105
Техническое обслуживание
7
Фонари заднего хода
1. Откройте багажник.
2. Выверните крепежный винт
крышки багажника и снимите
крышку.
3. Извлеките патрон из блок-
фары, провернув его по часовой
стрелке до совмещения
выступов на патроне с
прорезями блок-фары.
4. Вытащите прямым движением
лампу из патрона.
5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.6. Установите патрон в блок-фару.
Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.
7. Установите на место крышку
багажника, отжав винт.
Задний противотуманный
фонарь, стоп-сигнал и
габаритные огни
Если лампа не работает,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки автомобиля.
ODH073068L

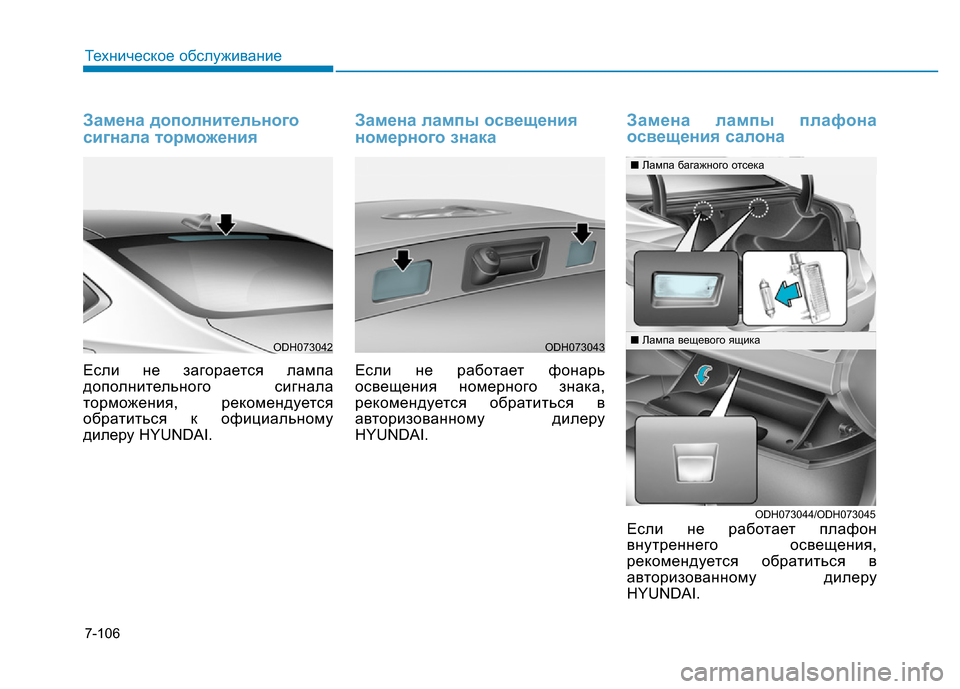

7-106
Техническое обслуживание
Замена дополнительного
сигнала торможения
Если не загорается лампа
дополнительного сигнала
торможения, рекомендуется
обратиться к официальному
дилеру HYUNDAI.
Замена лампы освещения
номерного знака
Если не работает фонарь
освещения номерного знака,
рекомендуется обратиться в
авторизованному дилеру
HYUNDAI.
Замена лампы плафона
освещения салона
Если не работает плафон
внутреннего освещения,
рекомендуется обратиться в
авторизованному дилеру
HYUNDAI.
■Лампа багажного отсека
■Лампа вещевого ящика
ODH073044/ODH073045ODH073042ODH073043

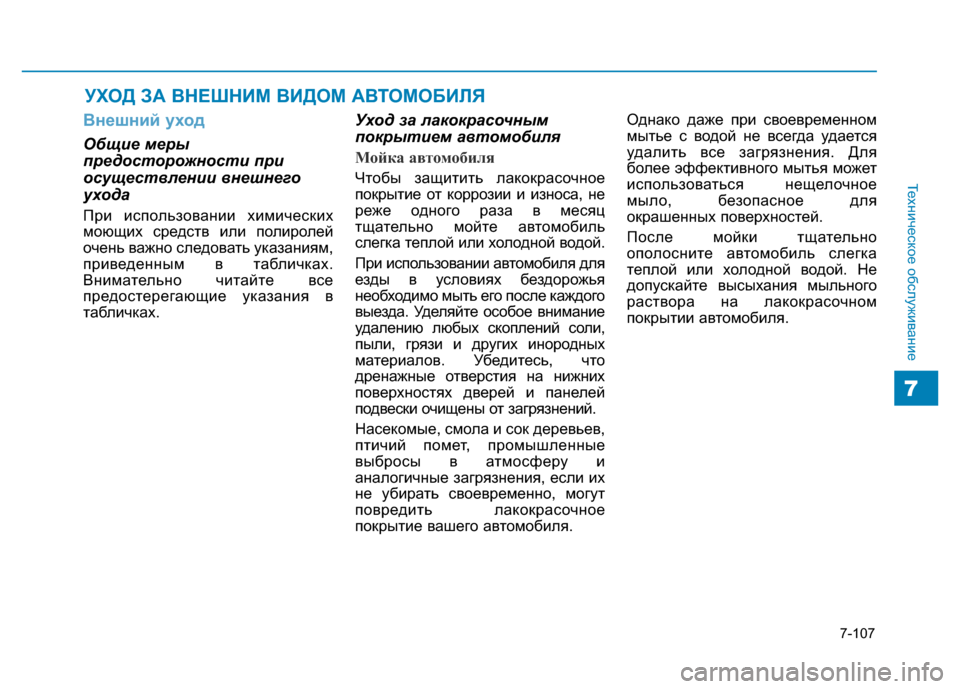

7-107
Техническое обслуживание
7
УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ
Внешний уход
Общие меры
предосторожности при
осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей
очень важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все
предостерегающие указания в
табличках.
Уход за лакокрасочным
покрытием автомобиля
Мойка автомобиля
Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц
тщательно мойте автомобиль
слегка теплой или холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений.
Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и
аналогичные загрязнения, если их
не убирать своевременно, могут
повредить лакокрасочное
покрытие вашего автомобиля.Однако даже при своевременном
мытье с водой не всегда удается
удалить все загрязнения. Для
более эффективного мытья может
использоваться нещелочное
мыло, безопасное для
окрашенных поверхностей.
После мойки тщательно
ополосните автомобиль слегка
теплой или холодной водой. Не
допускайте высыхания мыльного
раствора на лакокрасочном
покрытии автомобиля.

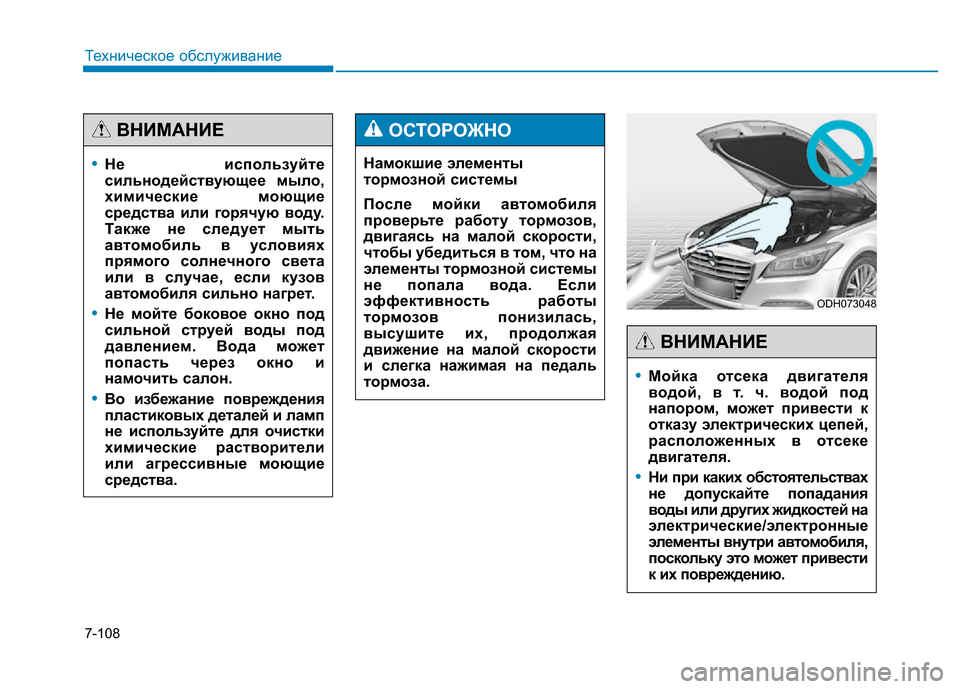

7-108
Техническое обслуживание
Намокшие элементы
тормозной системы
После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы
не попала вода. Если
эффективность работы
тормозов понизилась,
высушите их, продолжая
движение на малой скорости
и слегка нажимая на педаль
тормоза.
ОСТОРОЖНО
•Мойка отсека двигателя
водой, в т. ч. водой под
напором, может привести к
отказу электрических цепей,
расположенных в отсеке
двигателя.
•Ни при каких обстоятельствах
не допускайте попадания
воды или других жидкостей на
электричecкиe/электронные
элементы внутри автомобиля,
поскольку это может привести
к их повреждению.
ВНИМАНИЕ
•Не используйте
сильнодействующее мыло,
химические моющие
средства или горячую воду.
Также не следует мыть
автомобиль в условиях
прямого солнечного света
или в случае, если кузов
автомобиля сильно нагрет.
•Не мойте боковое окно под
сильной струей воды под
давлением. Вода может
попасть через окно и
намочить салон.
•Во избежание повреждения
пластиковых деталей и ламп
не используйте для очистки
химические растворители
или агрессивные моющие
средства.
ВНИМАНИЕ
ODH073048

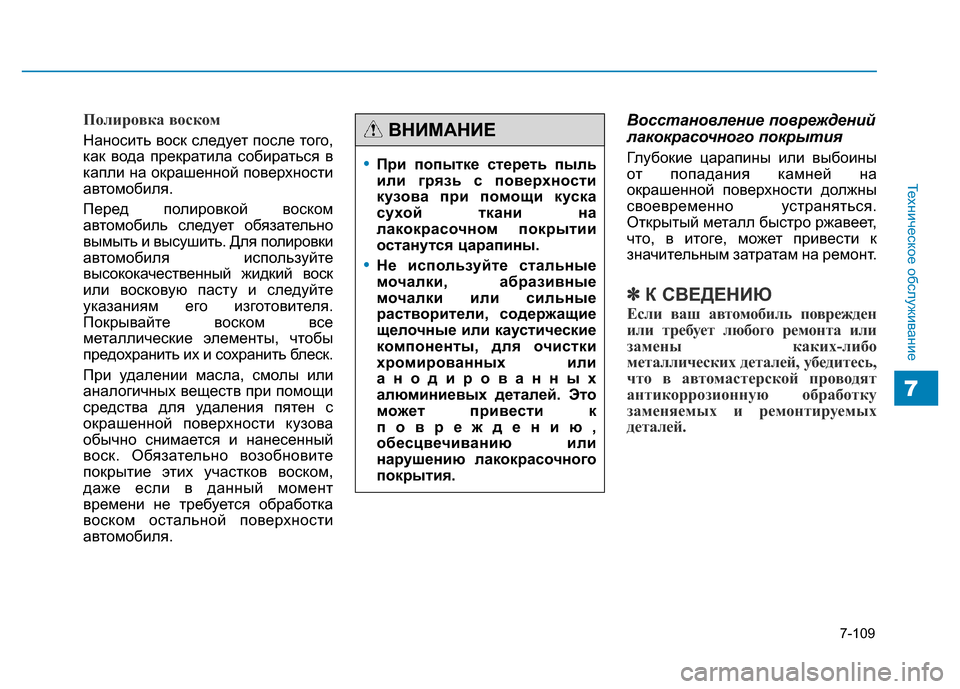

7-109
Техническое обслуживание
7
Полировка воском
Наносить воск следует после того,
как вода прекратила собираться в
капли на окрашенной поверхности
автомобиля.
Перед полировкой воском
автомобиль следует обязательно
вымыть и высушить. Для полировки
автомобиля используйте
высококачественный жидкий воск
или восковую пасту и следуйте
указаниям его изготовителя.
Покрывайте воском все
металлические элементы, чтобы
предохранить их и сохранить блеск.
При удалении масла, смолы или
аналогичных веществ при помощи
средства для удаления пятен с
окрашенной поверхности кузова
обычно снимается и нанесенный
воск. Обязательно возобновите
покрытие этих участков воском,
даже если в данный момент
времени не требуется обработка
воском остальной поверхности
автомобиля.
Восстановление повреждений
лакокрасочного покрытия
Глубокие царапины или выбоины
от попадания камней на
окрашенной поверхности должны
своевременно устраняться.
Открытый металл быстро ржавеет,
что, в итоге, может привести к
значительным затратам на ремонт.
✽К СВЕДЕНИЮ
Если ваш автомобиль поврежден
или требует любого ремонта или
замены каких-либо
металлических деталей, убедитесь,
что в автомастерской проводят
антикоррозионную обработку
заменяемых и ремонтируемых
деталей.
•При попытке стереть пыль
или грязь с поверхности
кузова при помощи куска
сухой ткани на
лакокрасочном покрытии
останутся царапины.
•Не используйте стальные
мочалки, абразивные
мочалки или сильные
растворители, содержащие
щелочные или каустические
компоненты, для очистки
хромированных или
анодированных
алюминиевых деталей. Это
может привести к
повреждению,
обесцвечиванию или
нарушению лакокрасочного
покрытия.
ВНИМАНИЕ

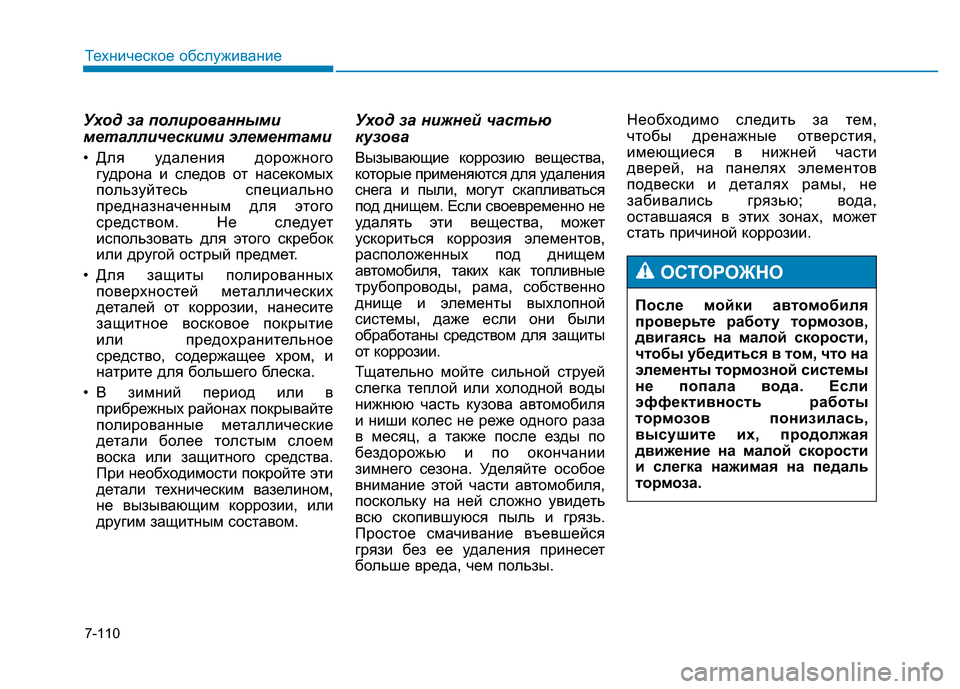

7-110
Техническое обслуживание
Уход за полированными
металлическими элементами
• Для удаления дорожного
гудрона и следов от насекомых
пользуйтесь специально
предназначенным для этого
средством. Не следует
использовать для этого скребок
или другой острый предмет.
• Для защиты полированных
поверхностей металлических
деталей от коррозии, нанесите
защитное восковое покрытие
или предохранительное
средство, содержащее хром, и
натрите для большего блеска.
• В зимний период или в
прибрежных районах покрывайте
полированные металлические
детали более толстым слоем
воска или защитного средства.
При необходимости покройте эти
детали техническим вазелином,
не вызывающим коррозии, или
другим защитным составом.
Уход за нижней частью
кузова
Вызывающие коррозию вещества,
которые применяются для удаления
снега и пыли, могут скапливаться
под днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно
днище и элементы выхлопной
системы, даже если они были
обработаны средством для защиты
от коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля
и ниши колес не реже одного раза
в месяц, а также после езды по
бездорожью и по окончании
зимнего сезона. Уделяйте особое
внимание этой части автомобиля,
поскольку на ней сложно увидеть
всю скопившуюся пыль и грязь.
Простое смачивание въевшейся
грязи без ее удаления принесет
больше вреда, чем пользы.Необходимо следить за тем,
чтобы дренажные отверстия,
имеющиеся в нижней части
дверей, на панелях элементов
подвески и деталях рамы, не
забивались грязью; вода,
оставшаяся в этих зонах, может
стать причиной коррозии.
После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы
не попала вода. Если
эффективность работы
тормозов понизилась,
высушите их, продолжая
движение на малой скорости
и слегка нажимая на педаль
тормоза.
ОСТОРОЖНО
