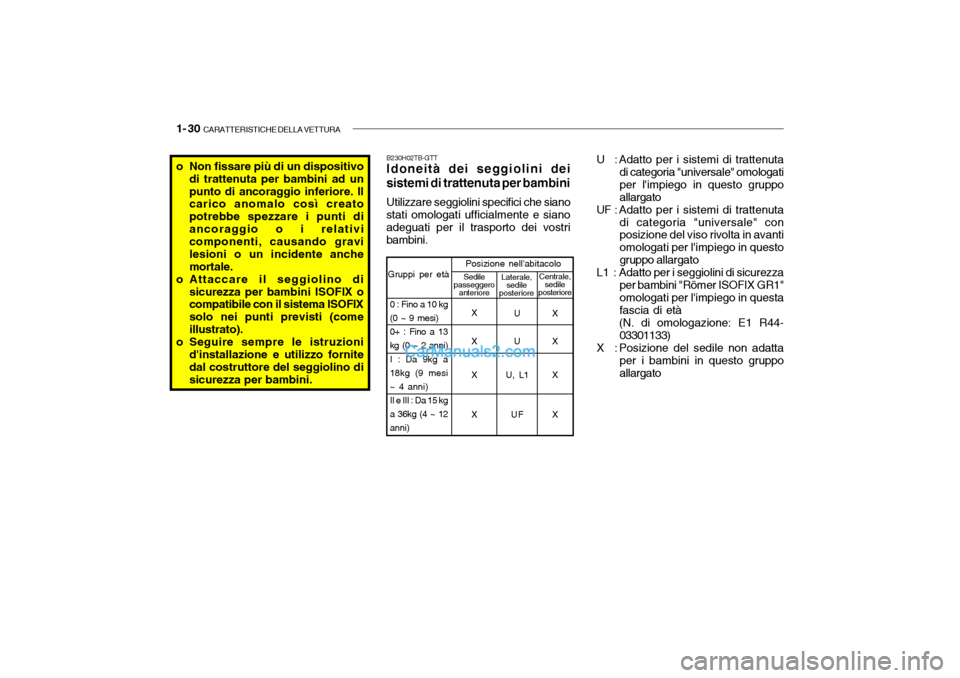

1- 30 CARATTERISTICHE DELLA VETTURA
B230H02TB-GTT Idoneità dei seggiolini dei
sistemi di trattenuta per bambini
Utilizzare seggiolini specifici che siano
stati omologati ufficialmente e sianoadeguati per il trasporto dei vostri bambini.
UX
XUX
X U, L1 X XU FX
0 : Fino a 10 kg (0 ~ 9 mesi) 0+ : Fino a 13
kg (0 ~ 2 anni)
I : Da 9kg a
18kg (9 mesi~ 4 anni) II e III : Da 15 kg a 36kg (4 ~ 12anni) X
Gruppi per età
Posizione nell'abitacolo
Sedile
passeggero anteriore Laterale,
sedile
posteriore Centrale,
sedile
posteriore
o Non fissare più di un dispositivo
di trattenuta per bambini ad un punto di ancoraggio inferiore. Il carico anomalo così creato potrebbe spezzare i punti diancoraggio o i relativi componenti, causando gravi lesioni o un incidente anchemortale.
o Attaccare il seggiolino di
sicurezza per bambini ISOFIX o compatibile con il sistema ISOFIX solo nei punti previsti (comeillustrato).
o Seguire sempre le istruzioni d'installazione e utilizzo fornite dal costruttore del seggiolino di sicurezza per bambini. U : Adatto per i sistemi di trattenuta
di categoria "universale" omologati
per l'impiego in questo gruppoallargato
UF : Adatto per i sistemi di trattenuta di categoria "universale" con posizione del viso rivolta in avanti omologati per l'impiego in questogruppo allargato
L1 : Adatto per i seggiolini di sicurezza per bambini "Römer ISOFIX GR1"omologati per l'impiego in questa fascia di età
(N. di omologazione: E1 R44- 03301133)
X : Posizione del sedile non adatta per i bambini in questo gruppoallargato

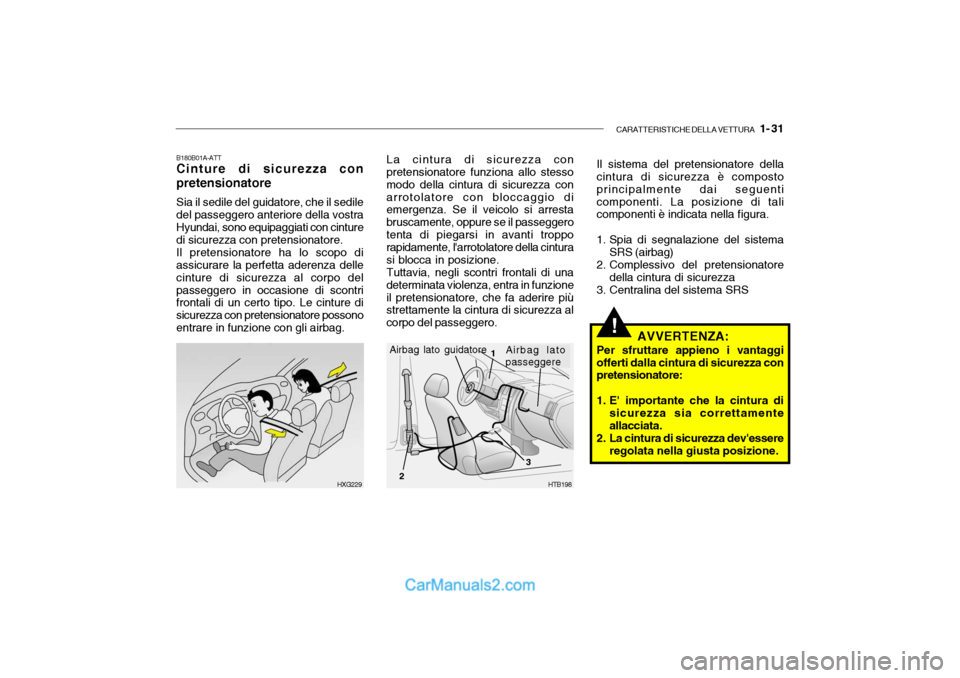

CARATTERISTICHE DELLA VETTURA 1- 31
!
B180B01A-ATT Cinture di sicurezza con pretensionatore Sia il sedile del guidatore, che il sedile del passeggero anteriore della vostra Hyundai, sono equipaggiati con cinture di sicurezza con pretensionatore. Il pretensionatore ha lo scopo di assicurare la perfetta aderenza delle cinture di sicurezza al corpo delpasseggero in occasione di scontri frontali di un certo tipo. Le cinture di sicurezza con pretensionatore possonoentrare in funzione con gli airbag.
HXG229 HTB198
1
2 3
La cintura di sicurezza con
pretensionatore funziona allo stesso modo della cintura di sicurezza conarrotolatore con bloccaggio di emergenza. Se il veicolo si arresta bruscamente, oppure se il passeggerotenta di piegarsi in avanti troppo rapidamente, l'arrotolatore della cintura si blocca in posizione.
Tuttavia, negli scontri frontali di una
determinata violenza, entra in funzioneil pretensionatore, che fa aderire più strettamente la cintura di sicurezza al corpo del passeggero. Il sistema del pretensionatore della cintura di sicurezza è composto principalmente dai seguenticomponenti. La posizione di tali componenti è indicata nella figura.
1. Spia di segnalazione del sistema
SRS (airbag)
2. Complessivo del pretensionatore della cintura di sicurezza
3. Centralina del sistema SRS
Airbag lato guidatore Airbag lato
passeggere AVVERTENZA:
Per sfruttare appieno i vantaggi offerti dalla cintura di sicurezza con pretensionatore:
1. E' importante che la cintura di sicurezza sia correttamente allacciata.
2. La cintura di sicurezza dev'essere
regolata nella giusta posizione.

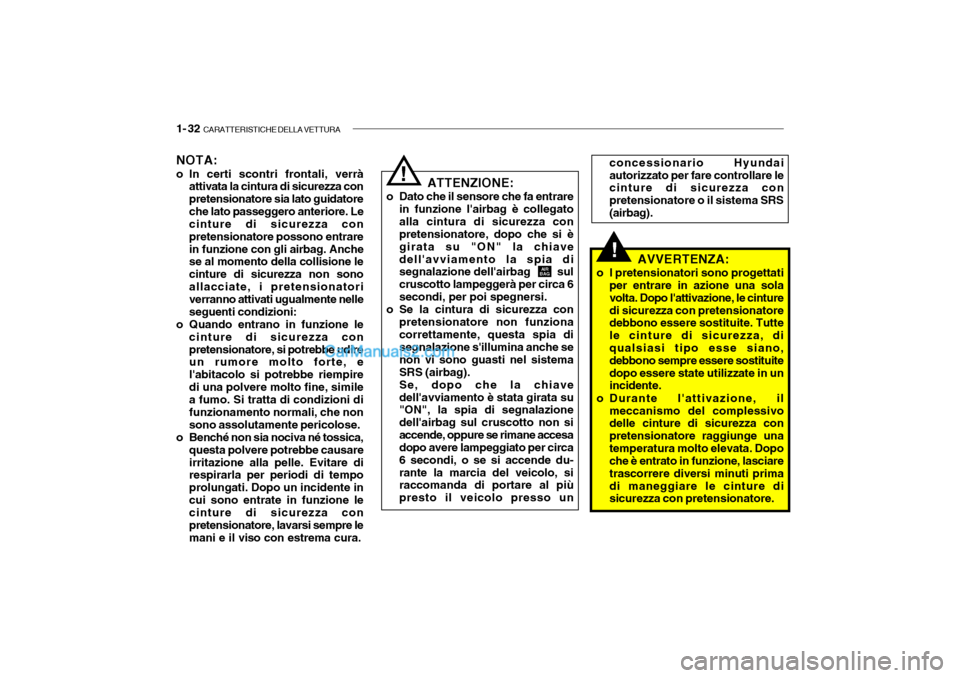

1- 32 CARATTERISTICHE DELLA VETTURA
!
ATTENZIONE:
o Dato che il sensore che fa entrare in funzione l'airbag è collegato alla cintura di sicurezza con pretensionatore, dopo che si è girata su "ON" la chiavedell'avviamento la spia di segnalazione dell'airbag sul cruscotto lampeggerà per circa 6secondi, per poi spegnersi.
o Se la cintura di sicurezza con
pretensionatore non funzionacorrettamente, questa spia di segnalazione s'illumina anche se non vi sono guasti nel sistemaSRS (airbag).Se, dopo che la chiavedell'avviamento è stata girata su "ON", la spia di segnalazione dell'airbag sul cruscotto non siaccende, oppure se rimane accesa dopo avere lampeggiato per circa 6 secondi, o se si accende du-rante la marcia del veicolo, si raccomanda di portare al più presto il veicolo presso un
NOTA:
o In certi scontri frontali, verrà
attivata la cintura di sicurezza con pretensionatore sia lato guidatoreche lato passeggero anteriore. Le cinture di sicurezza con pretensionatore possono entrarein funzione con gli airbag. Anche se al momento della collisione le cinture di sicurezza non sonoallacciate, i pretensionatori verranno attivati ugualmente nelle seguenti condizioni:
o Quando entrano in funzione le
cinture di sicurezza conpretensionatore, si potrebbe udire un rumore molto forte, e l'abitacolo si potrebbe riempiredi una polvere molto fine, simile a fumo. Si tratta di condizioni di funzionamento normali, che nonsono assolutamente pericolose.
o Benché non sia nociva né tossica,
questa polvere potrebbe causareirritazione alla pelle. Evitare di respirarla per periodi di tempo prolungati. Dopo un incidente incui sono entrate in funzione le cinture di sicurezza con pretensionatore, lavarsi sempre lemani e il viso con estrema cura.! concessionario Hyundai autorizzato per fare controllare le cinture di sicurezza con pretensionatore o il sistema SRS(airbag).
AVVERTENZA:
o I pretensionatori sono progettati per entrare in azione una solavolta. Dopo l'attivazione, le cinturedi sicurezza con pretensionatore debbono essere sostituite. Tutte le cinture di sicurezza, di qualsiasi tipo esse siano, debbono sempre essere sostituitedopo essere state utilizzate in un incidente.
o Durante l'attivazione, il meccanismo del complessivodelle cinture di sicurezza con pretensionatore raggiunge unatemperatura molto elevata. Dopo che è entrato in funzione, lasciare trascorrere diversi minuti primadi maneggiare le cinture di sicurezza con pretensionatore.
AIR
BAG

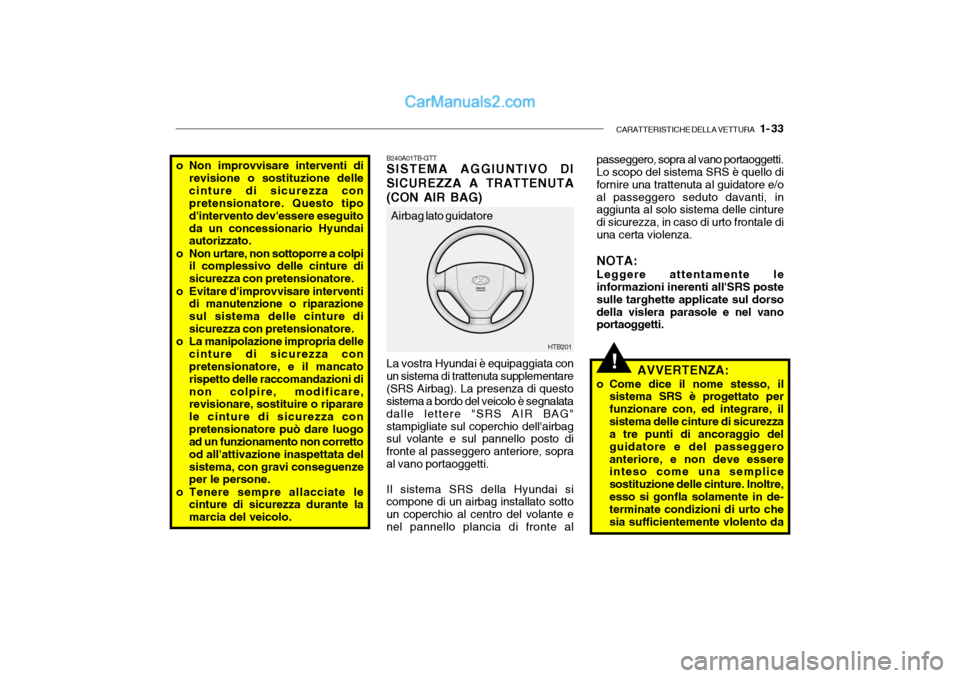

CARATTERISTICHE DELLA VETTURA 1- 33
!
B240A01TB-GTT SISTEMA AGGIUNTIVO DI SICUREZZA A TRATTENUTA(CON AIR BAG) La vostra Hyundai è equipaggiata con
un sistema di trattenuta supplementare (SRS Airbag). La presenza di questo sistema a bordo del veicolo è segnalata dalle lettere "SRS AIR BAG"stampigliate sul coperchio dell'airbag sul volante e sul pannello posto di fronte al passeggero anteriore, sopraal vano portaoggetti.
Il sistema SRS della Hyundai si
compone di un airbag installato sottoun coperchio al centro del volante enel pannello plancia di fronte al
o Non improvvisare interventi di
revisione o sostituzione dellecinture di sicurezza con pretensionatore. Questo tipo d'intervento dev'essere eseguitoda un concessionario Hyundai autorizzato.
o Non urtare, non sottoporre a colpi il complessivo delle cinture di sicurezza con pretensionatore.
o Evitare d'improvvisare interventi di manutenzione o riparazionesul sistema delle cinture disicurezza con pretensionatore.
o La manipolazione impropria delle
cinture di sicurezza con pretensionatore, e il mancato rispetto delle raccomandazioni dinon colpire, modificare, revisionare, sostituire o riparare le cinture di sicurezza conpretensionatore può dare luogo ad un funzionamento non corretto od all'attivazione inaspettata delsistema, con gravi conseguenze per le persone.
o Tenere sempre allacciate le cinture di sicurezza durante la marcia del veicolo.
HTB201
Airbag lato guidatore
passeggero, sopra al vano portaoggetti. Lo scopo del sistema SRS è quello di fornire una trattenuta al guidatore e/oal passeggero seduto davanti, in aggiunta al solo sistema delle cinture di sicurezza, in caso di urto frontale diuna certa violenza. NOTA: Leggere attentamente le informazioni inerenti all'SRS poste sulle targhette applicate sul dorsodella vislera parasole e nel vano portaoggetti.
AVVERTENZA:
o Come dice il nome stesso, il sistema SRS è progettato per funzionare con, ed integrare, ilsistema delle cinture di sicurezza a tre punti di ancoraggio del guidatore e del passeggeroanteriore, e non deve essere inteso come una semplice sostituzione delle cinture. Inoltre,esso si gonfla solamente in de- terminate condizioni di urto che sia sufficientemente vlolento da

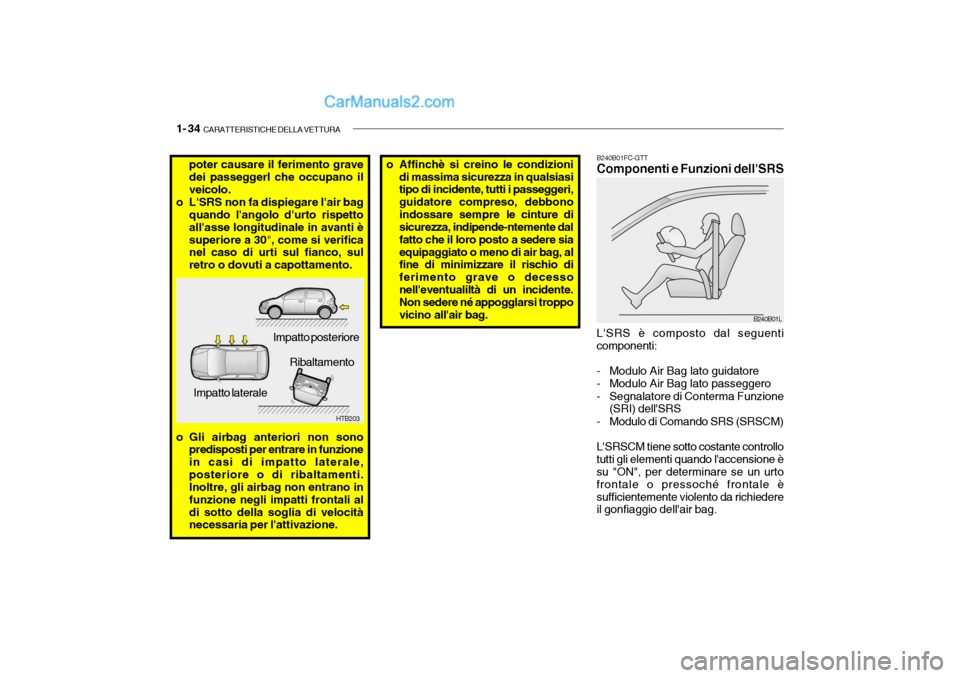

1- 34 CARATTERISTICHE DELLA VETTURA
poter causare il ferimento grave dei passeggerl che occupano il veicolo.
o L'SRS non fa dispiegare l'air bag quando l'angolo d'urto rispetto all'asse longitudinale in avanti èsuperiore a 30°, come si verifica nel caso di urti sul fianco, sul retro o dovuti a capottamento.
HTB203
Impatto posteriore
Impatto laterale Ribaltamento
o Gli airbag anteriori non sono predisposti per entrare in funzione in casi di impatto laterale,posteriore o di ribaltamenti. Inoltre, gli airbag non entrano in funzione negli impatti frontali aldi sotto della soglia di velocità necessaria per l'attivazione. o Affinchè si creino le condizioni
di massima sicurezza in qualsiasitipo di incidente, tutti i passeggeri, guidatore compreso, debbono
indossare sempre le cinture di
sicurezza, indipende-ntemente dalfatto che il loro posto a sedere siaequipaggiato o meno di air bag, al fine di minimizzare il rischio di ferimento grave o decessonell'eventualiltà di un incidente. Non sedere né appogglarsi troppo vicino all'air bag. B240B01FC-GTT Componenti e Funzioni dell'SRS
B240B01L
L'SRS è composto dal seguenti
componenti:
- Modulo Air Bag lato guidatore
- Modulo Air Bag lato passeggero
- Segnalatore di Conterma Funzione (SRI) dell'SRS
- Modulo di Comando SRS (SRSCM)
L'SRSCM tiene sotto costante controllo
tutti gli elementi quando l'accensione è su "ON", per determinare se un urto frontale o pressoché frontale èsufficientemente violento da richiedere il gonfiaggio dell'air bag.

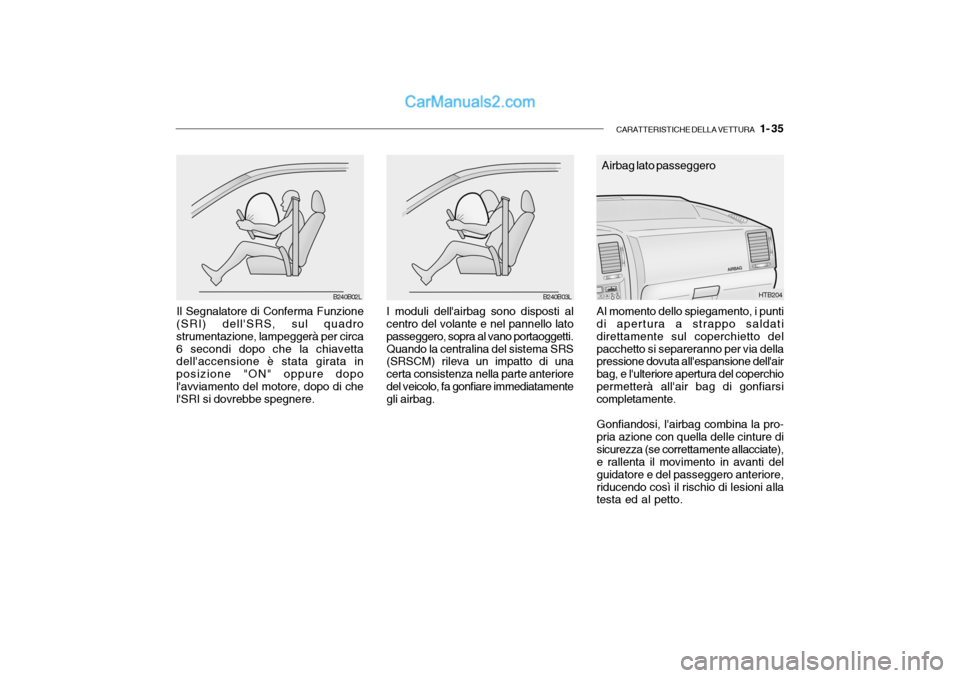

CARATTERISTICHE DELLA VETTURA 1- 35
Al momento dello spiegamento, i punti
di apertura a strappo saldati direttamente sul coperchietto delpacchetto si separeranno per via della pressione dovuta all'espansione dell'air bag, e l'ulteriore apertura del coperchiopermetterà all'air bag di gonfiarsi completamente.
Gonfiandosi, l'airbag combina la pro-
pria azione con quella delle cinture di sicurezza (se correttamente allacciate), e rallenta il movimento in avanti del guidatore e del passeggero anteriore,riducendo così il rischio di lesioni alla testa ed al petto.
Il Segnalatore di Conferma Funzione
(SRI) dell'SRS, sul quadro strumentazione, lampeggerà per circa6 secondi dopo che la chiavetta dell'accensione è stata girata in posizione "ON" oppure dopol'avviamento del motore, dopo di che l'SRI si dovrebbe spegnere.
B240B02LB240B03L
I moduli dell'airbag sono disposti al
centro del volante e nel pannello lato passeggero, sopra al vano portaoggetti.Quando la centralina del sistema SRS (SRSCM) rileva un impatto di una certa consistenza nella parte anterioredel veicolo, fa gonfiare immediatamente gli airbag.HTB204
Airbag lato passeggero

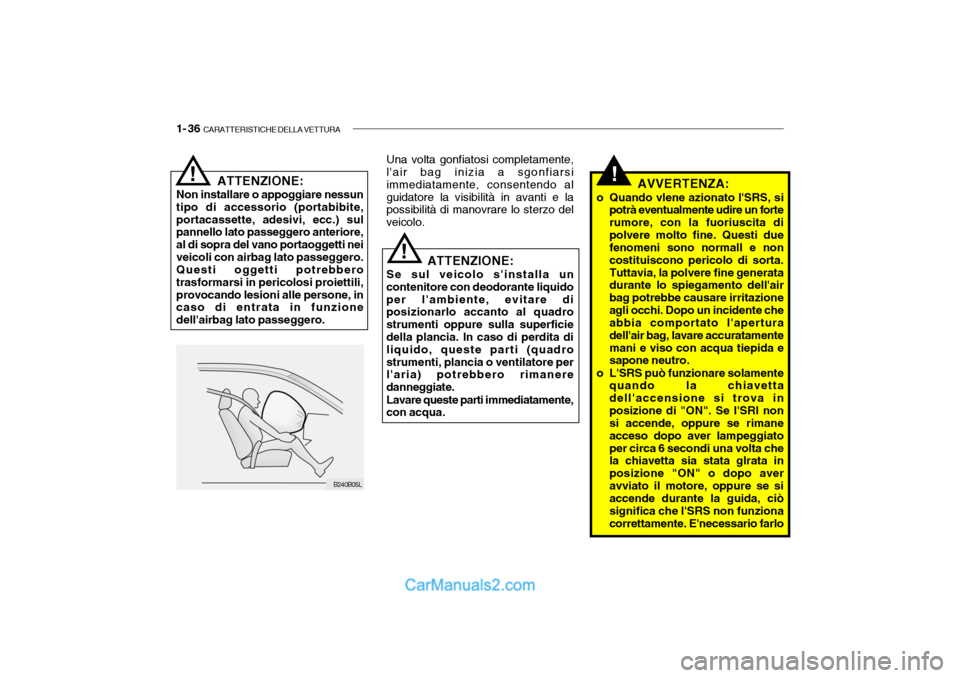

1- 36 CARATTERISTICHE DELLA VETTURA
!AVVERTENZA:
o Quando vlene azionato l'SRS, si potrà eventualmente udire un forte rumore, con la fuoriuscita dipolvere molto fine. Questi due fenomeni sono normall e non costituiscono pericolo di sorta.Tuttavia, la polvere fine generata durante lo spiegamento dell'air bag potrebbe causare irritazioneagli occhi. Dopo un incidente che abbia comportato l'apertura dell'air bag, lavare accuratamentemani e viso con acqua tiepida e sapone neutro.
o L'SRS può funzionare solamente quando la chiavetta dell'accensione si trova inposizione di "ON". Se l'SRI non si accende, oppure se rimane acceso dopo aver lampeggiatoper circa 6 secondi una volta che la chiavetta sia stata glrata in posizione "ON" o dopo averavviato il motore, oppure se si accende durante la guida, ciò significa che l'SRS non funzionacorrettamente. E'necessario farlo
Una volta gonfiatosi completamente,
l'air bag inizia a sgonfiarsiimmediatamente, consentendo alguidatore la visibilità in avanti e la possibilità di manovrare lo sterzo del veicolo.
B240B05L
ATTENZIONE:
Non installare o appoggiare nessun tipo di accessorio (portabibite,portacassette, adesivi, ecc.) sul pannello lato passeggero anteriore, al di sopra del vano portaoggetti neiveicoli con airbag lato passeggero. Questi oggetti potrebbero trasformarsi in pericolosi proiettili,provocando lesioni alle persone, in caso di entrata in funzione dell'airbag lato passeggero.
!
ATTENZIONE:
Se sul veicolo s'installa un
contenitore con deodorante liquido per l'ambiente, evitare di posizionarlo accanto al quadro strumenti oppure sulla superficie della plancia. In caso di perdita di liquido, queste parti (quadrostrumenti, plancia o ventilatore per l'aria) potrebbero rimanere danneggiate.
Lavare queste parti immediatamente,
con acqua.
!

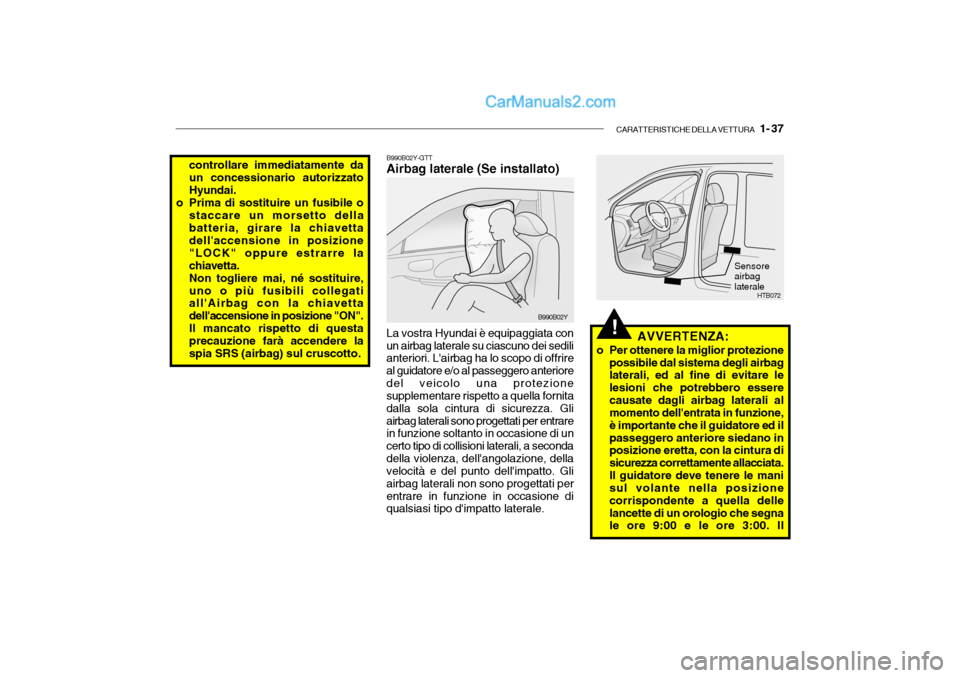

CARATTERISTICHE DELLA VETTURA 1- 37
!
B990B02Y-GTT
Airbag laterale (Se installato)
controllare immediatamente da un concessionario autorizzatoHyundai.
o Prima di sostituire un fusibile o
staccare un morsetto dellabatteria, girare la chiavetta dell'accensione in posizione "LOCK" oppure estrarre lachiavetta.Non togliere mai, né sostituire,uno o più fusibili collegati all'Airbag con la chiavetta dell'accensione in posizione "ON".Il mancato rispetto di questa precauzione farà accendere la spia SRS (airbag) sul cruscotto.
B990B02Y
HTB072
Sensore airbag laterale
La vostra Hyundai è equipaggiata con
un airbag laterale su ciascuno dei sedili anteriori. L'airbag ha lo scopo di offrire al guidatore e/o al passeggero anterioredel veicolo una protezione supplementare rispetto a quella fornita dalla sola cintura di sicurezza. Gliairbag laterali sono progettati per entrare in funzione soltanto in occasione di un certo tipo di collisioni laterali, a secondadella violenza, dell'angolazione, della velocità e del punto dell'impatto. Gli airbag laterali non sono progettati perentrare in funzione in occasione di qualsiasi tipo d'impatto laterale. AVVERTENZA:
o Per ottenere la miglior protezione possibile dal sistema degli airbaglaterali, ed al fine di evitare le lesioni che potrebbero esserecausate dagli airbag laterali al momento dell'entrata in funzione, è importante che il guidatore ed ilpasseggero anteriore siedano in posizione eretta, con la cintura di sicurezza correttamente allacciata.Il guidatore deve tenere le mani sul volante nella posizione corrispondente a quella dellelancette di un orologio che segna le ore 9:00 e le ore 3:00. Il

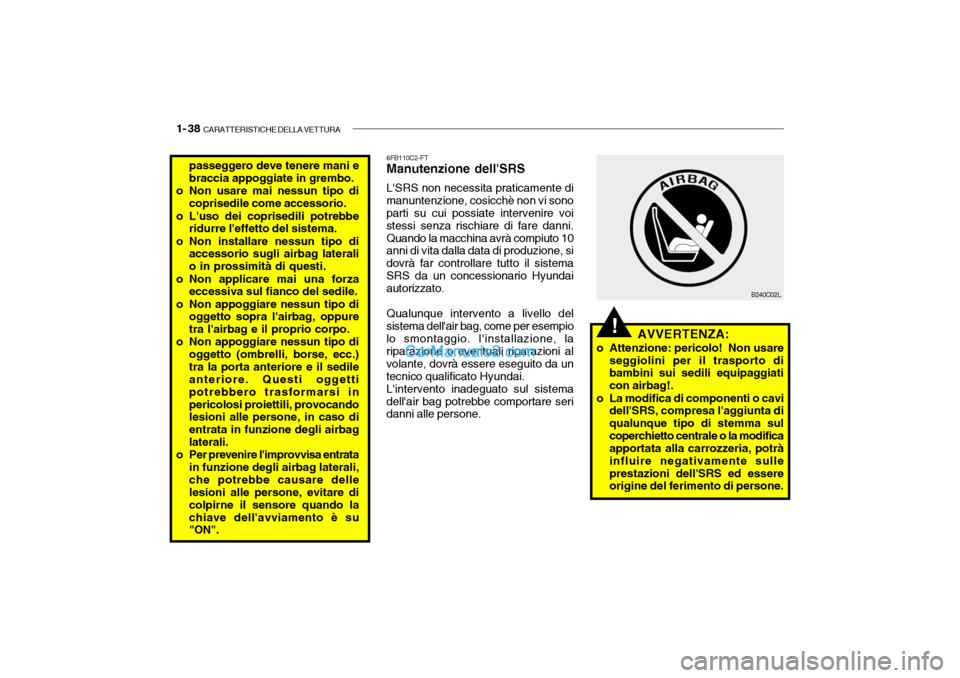

1- 38 CARATTERISTICHE DELLA VETTURA
!
passeggero deve tenere mani e braccia appoggiate in grembo.
o Non usare mai nessun tipo di coprisedile come accessorio.
o L'uso dei coprisedili potrebbe ridurre l'effetto del sistema.
o Non installare nessun tipo di accessorio sugli airbag lateralio in prossimità di questi.
o Non applicare mai una forza eccessiva sul fianco del sedile.
o Non appoggiare nessun tipo di oggetto sopra l'airbag, oppuretra l'airbag e il proprio corpo.
o Non appoggiare nessun tipo di oggetto (ombrelli, borse, ecc.)tra la porta anteriore e il sedile anteriore. Questi oggetti potrebbero trasformarsi inpericolosi proiettili, provocando lesioni alle persone, in caso di entrata in funzione degli airbaglaterali.
o Per prevenire l'improvvisa entrata in funzione degli airbag laterali,che potrebbe causare delle lesioni alle persone, evitare di colpirne il sensore quando lachiave dell'avviamento è su "ON". 6FB110C2-FTManutenzione dell'SRS L'SRS non necessita praticamente di
manuntenzione, cosicchè non vi sono parti su cui possiate intervenire voi stessi senza rischiare di fare danni.Quando la macchina avrà compiuto 10 anni di vita dalla data di produzione, si dovrà far controllare tutto il sistemaSRS da un concessionario Hyundai autorizzato.
Qualunque intervento a livello del
sistema dell'air bag, come per esempio lo smontaggio. I'installazione, la riparazione o eventuali riparazioni al volante, dovrà essere eseguito da untecnico qualificato Hyundai. L'intervento inadeguato sul sistema
dell'air bag potrebbe comportare seri danni alle persone.
B240C02L
AVVERTENZA:
o Attenzione: pericolo! Non usare seggiolini per il trasporto di bambini sui sedili equipaggiati con airbag!.
o La modifica di componenti o cavi dell'SRS, compresa l'aggiunta diqualunque tipo di stemma sulcoperchietto centrale o la modifica apportata alla carrozzeria, potrà influire negativamente sulleprestazioni dell'SRS ed essere origine del ferimento di persone.

CARATTERISTICHE DELLA VETTURA 1- 39
o Per pulire il tampone
dellavvisatore acustico, utilizzare solamente un panno morbido edasciutto, oppure un panno inumidito con semplice acqua. L'impiego di solventi osmacchiatori potrebbe intaccare il coperchietto dell'air bag, influendo sul funzionamento esullo spiegamento opportuno del sistema.
o Non appoggiare oggetti sopra i moduli dell'airbag o accanto a questi, sul volante, sul quadrostrumenti o sul pannello frontale posto al di sopra del vano portaoggetti: in caso di urto,infatti, se l'impatto fosse sufficientemente violento da provocare l'entrata in funzionedell'airbag, gli eventuali oggetti presenti potrebbero essere proiettati dall'azione digonfiaggio, ferendo i passeggeri.
o Una volta gonfiato, l'air bag dovrà essere sostituito da unconcessionario Hyundai autorizzato. o Non toccare, né staccare, i fili
dell'SRS, o altri componenti del sistema SRS. Tale azionepotrebbe avere gravi conseguenze sulle persone, dovute al gonfiaggio accidentale dell'airbag oppure alla messa fuori uso dell'SRS.
o Nel caso si debbano gettar via dei componenti del sistema dell'air bag, oppure nel caso incui il veicolo debba essere rottamato, sarà necessario osservare certe precauzioni perla sicurezza. Il vostro concessionario Hyundai conosce tali misure da prendersi e vi potràdare tutte le informazioni necessarie. Il mancato rispetto di queste precauzioni e procedurepotrebbe aumentare il rischio di lesioni personall.
o Se vendete la vostra autovettura, accertatevi che il nuovoproprietario sia informato di questi punti importanti,assicurandovi di passare questo manuale al nuovo proprietario insieme alla vettura.
