Hyundai Getz 2004 Betriebsanleitung (in German)

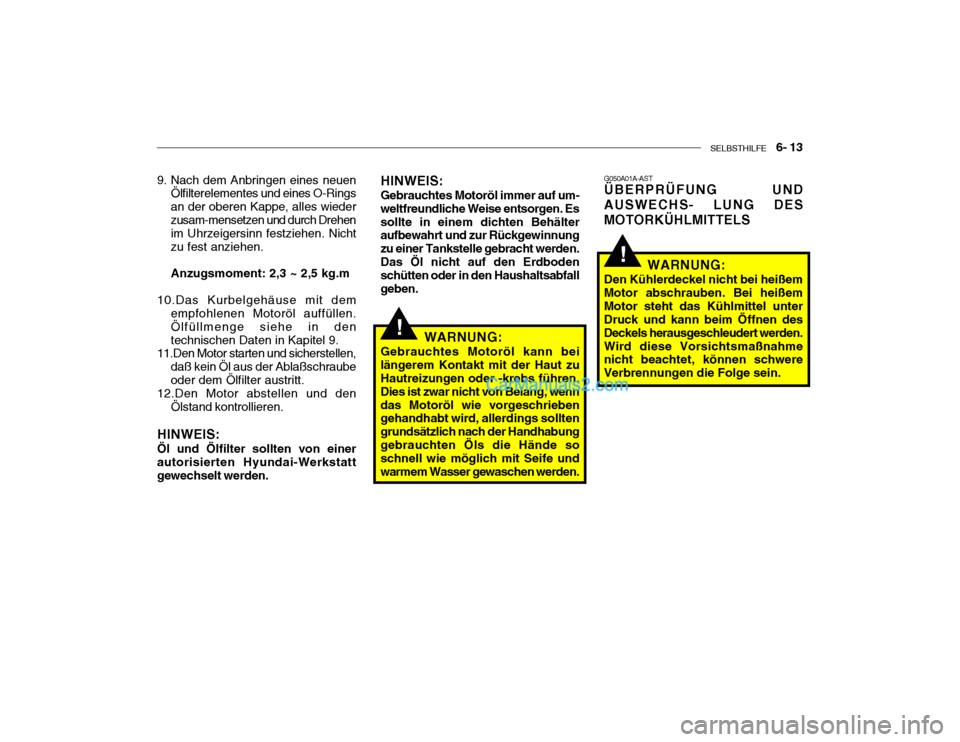

SELBSTHILFE 6- 13
!
!
9. Nach dem Anbringen eines neuen
Ölfilterelementes und eines O-Rings an der oberen Kappe, alles wieder
zusam-mensetzen und durch Drehen im Uhrzeigersinn festziehen. Nicht zu fest anziehen. Anzugsmoment: 2,3 ~ 2,5 kg.m
10.Das Kurbelgehäuse mit dem empfohlenen Motoröl auffüllen. Ölfüllmenge siehe in dentechnischen Daten in Kapitel 9.
11.Den Motor starten und sicherstellen,
daß kein Öl aus der Ablaßschraubeoder dem Ölfilter austritt.
12.Den Motor abstellen und den
Ölstand kontrollieren.
HINWEIS:
Öl und Ölfilter sollten von einerautorisierten Hyundai-Werkstattgewechselt werden. HINWEIS:
Gebrauchtes Motoröl immer auf um-weltfreundliche Weise entsorgen. Essollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden.Das Öl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann beilängerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenndas Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabunggebrauchten Öls die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden. G050A01A-AST ÜBERPRÜFUNG UND AUSWECHS- LUNG DESMOTORKÜHLMITTELS
WARNUNG:
Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißemMotor steht das Kühlmittel unter Druck und kann beim Öffnen des Deckels herausgeschleudert werden.Wird diese Vorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.

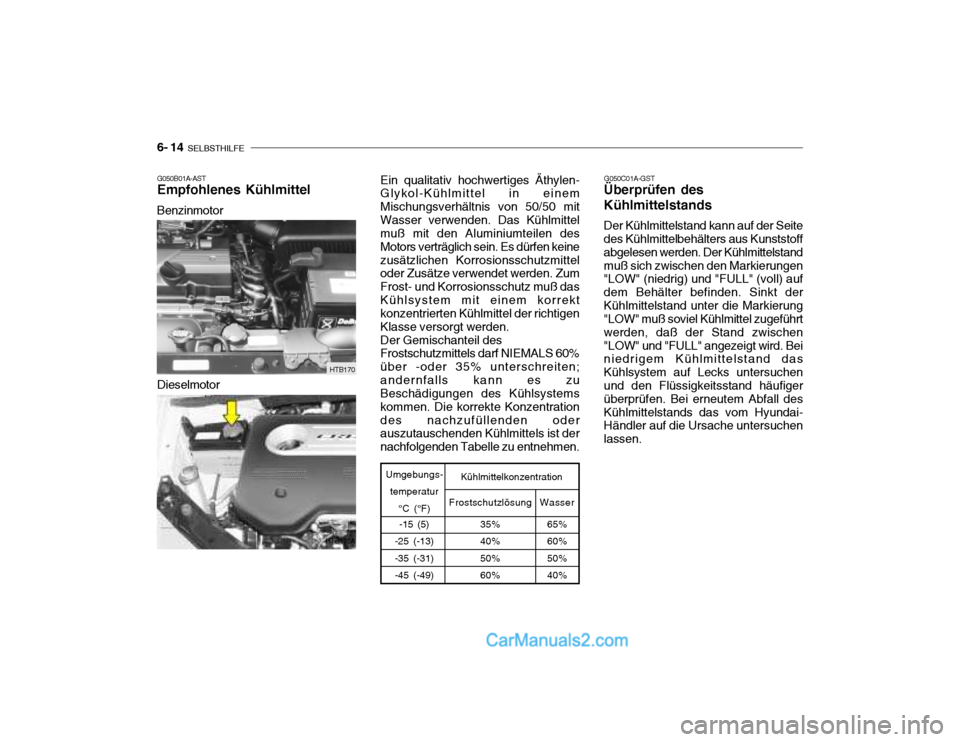

6- 14 SELBSTHILFE
G050C01A-GST
Überprüfen des Kühlmittelstands Der Kühlmittelstand kann auf der Seite des Kühlmittelbehälters aus Kunststoff abgelesen werden. Der Kühlmittelstandmuß sich zwischen den Markierungen "LOW" (niedrig) und "FULL" (voll) auf dem Behälter befinden. Sinkt derKühlmittelstand unter die Markierung "LOW" muß soviel Kühlmittel zugeführt werden, daß der Stand zwischen"LOW" und "FULL" angezeigt wird. Bei niedrigem Kühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen. Bei erneutem Abfall desKühlmittelstands das vom Hyundai- Händler auf die Ursache untersuchen lassen.
Ein qualitativ hochwertiges Äthylen- Glykol-Kühlmittel in einem Mischungsverhältnis von 50/50 mitWasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keinezusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- und Korrosionsschutz muß dasKühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigen Klasse versorgt werden.Der Gemischanteil des Frostschutzmittels darf NIEMALS 60% über -oder 35% unterschreiten;andernfalls kann es zu Beschädigungen des Kühlsystems kommen. Die korrekte Konzentrationdes nachzufüllenden oder auszutauschenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.
G050B01A-AST Empfohlenes Kühlmittel
Benzinmotor
-15 (5)
-25 (-13) -35 (-31)-45 (-49)
35% 40% 50%60%
Umgebungs-
temperatur °C (°F) Frostschutzlösung
Wasser
Kühlmittelkonzentration
65% 60% 50%40%
HTB170
HTB170A
Dieselmotor

SELBSTHILFE 6- 15

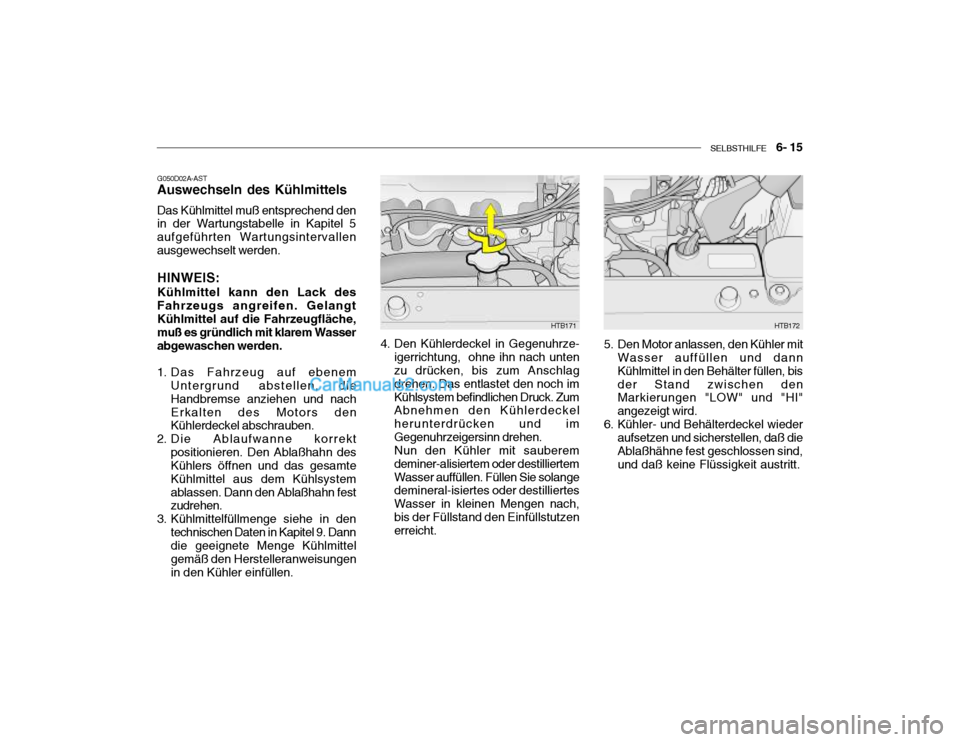

G050D02A-AST Auswechseln des Kühlmittels
Das Kühlmittel muß entsprechend denin der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden.
HINWEIS:
Kühlmittel kann den Lack desFahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß es gründlich mit klarem Wasserabgewaschen werden.
1. Das Fahrzeug auf ebenem Untergrund abstellen, die Handbremse anziehen und nachErkalten des Motors den Kühlerdeckel abschrauben.
2. Die Ablaufwanne korrekt positionieren. Den Ablaßhahn desKühlers öffnen und das gesamte Kühlmittel aus dem Kühlsystemablassen. Dann den Ablaßhahn fest zudrehen.
3. Kühlmittelfüllmenge siehe in den technischen Daten in Kapitel 9. Danndie geeignete Menge Kühlmittel gemäß den Herstelleranweisungenin den Kühler einfüllen. 4. Den Kühlerdeckel in Gegenuhrze-
igerrichtung, ohne ihn nach unten zu drücken, bis zum Anschlag drehen. Das entlastet den noch imKühlsystem befindlichen Druck. Zum Abnehmen den Kühlerdeckel herunterdrücken und imGegenuhrzeigersinn drehen. Nun den Kühler mit sauberem deminer-alisiertem oder destilliertemWasser auffüllen. Füllen Sie solange demineral-isiertes oder destilliertes Wasser in kleinen Mengen nach,bis der Füllstand den Einfüllstutzen erreicht.
HTB171HTB172
5. Den Motor anlassen, den Kühler mit Wasser auffüllen und dann Kühlmittel in den Behälter füllen, bisder Stand zwischen den Markierungen "LOW" und "HI" angezeigt wird.
6. Kühler- und Behälterdeckel wieder aufsetzen und sicherstellen, daß dieAblaßhähne fest geschlossen sind,und daß keine Flüssigkeit austritt.

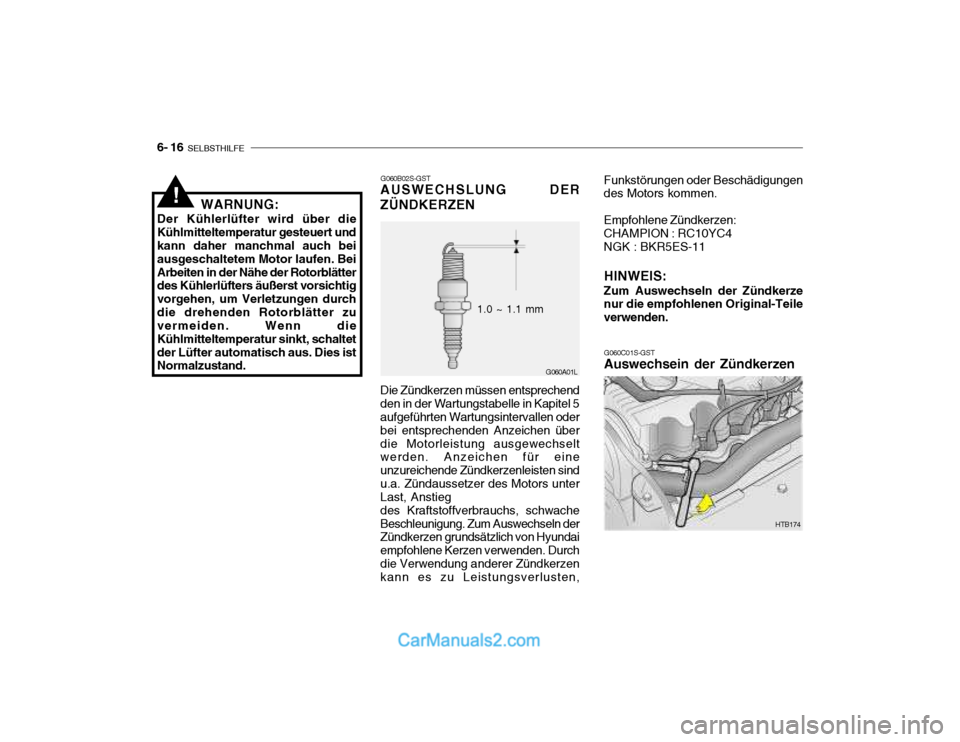

6- 16 SELBSTHILFE
WARNUNG:
Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. BeiArbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durchdie drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltetder Lüfter automatisch aus. Dies ist Normalzustand. G060C01S-GSTAuswechsein der Zündkerzen
Funkstörungen oder Beschädigungendes Motors kommen. Empfohlene Zündkerzen: CHAMPION : RC10YC4 NGK : BKR5ES-11
HINWEIS:
Zum Auswechseln der Zündkerze nur die empfohlenen Original-Teile verwenden.
G060B02S-GST
AUSWECHSLUNG DER ZÜNDKERZEN Die Zündkerzen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen oder bei entsprechenden Anzeichen überdie Motorleistung ausgewechselt werden. Anzeichen für eine unzureichende Zündkerzenleisten sindu.a. Zündaussetzer des Motors unter Last, Anstieg des Kraftstoffverbrauchs, schwacheBeschleunigung. Zum Auswechseln der Zündkerzen grundsätzlich von Hyundai empfohlene Kerzen verwenden. Durchdie Verwendung anderer Zündkerzen kann es zu Leistungsverlusten,!
G060A01L
1.0 ~ 1.1 mm
HTB174

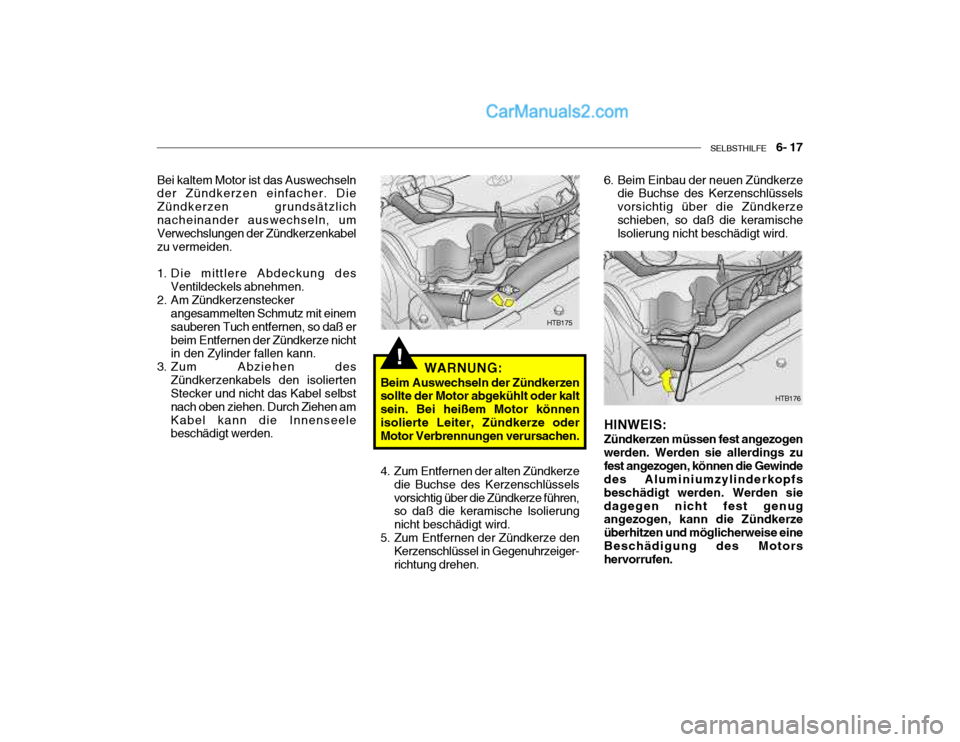

SELBSTHILFE 6- 17
!
4. Zum Entfernen der alten Zündkerze
die Buchse des Kerzenschlüssels vorsichtig über die Zündkerze führen, so daß die keramische lsolierung nicht beschädigt wird.
5. Zum Entfernen der Zündkerze den Kerzenschlüssel in Gegenuhrzeiger-richtung drehen.
Bei kaltem Motor ist das Auswechseln der Zündkerzen einfacher. Die Zündkerzen grundsätzlichnacheinander auswechseln, um Verwechslungen der Zündkerzenkabel zu vermeiden.
1. Die mittlere Abdeckung des
Ventildeckels abnehmen.
2. Am Zündkerzenstecker angesammelten Schmutz mit einem sauberen Tuch entfernen, so daß erbeim Entfernen der Zündkerze nicht in den Zylinder fallen kann.
3. Zum Abziehen des Zündkerzenkabels den isoliertenStecker und nicht das Kabel selbst nach oben ziehen. Durch Ziehen amKabel kann die Innenseele beschädigt werden. WARNUNG:
Beim Auswechseln der Zündkerzensollte der Motor abgekühlt oder kalt sein. Bei heißem Motor könnenisolierte Leiter, Zündkerze oder Motor Verbrennungen verursachen.
HTB175 6. Beim Einbau der neuen Zündkerze
die Buchse des Kerzenschlüssels vorsichtig über die Zündkerzeschieben, so daß die keramische lsolierung nicht beschädigt wird.
HTB176
HINWEIS: Zündkerzen müssen fest angezogen werden. Werden sie allerdings zufest angezogen, können die Gewinde des Aluminiumzylinderkopfs beschädigt werden. Werden siedagegen nicht fest genug angezogen, kann die Zündkerze überhitzen und möglicherweise eineBeschädigung des Motors hervorrufen.

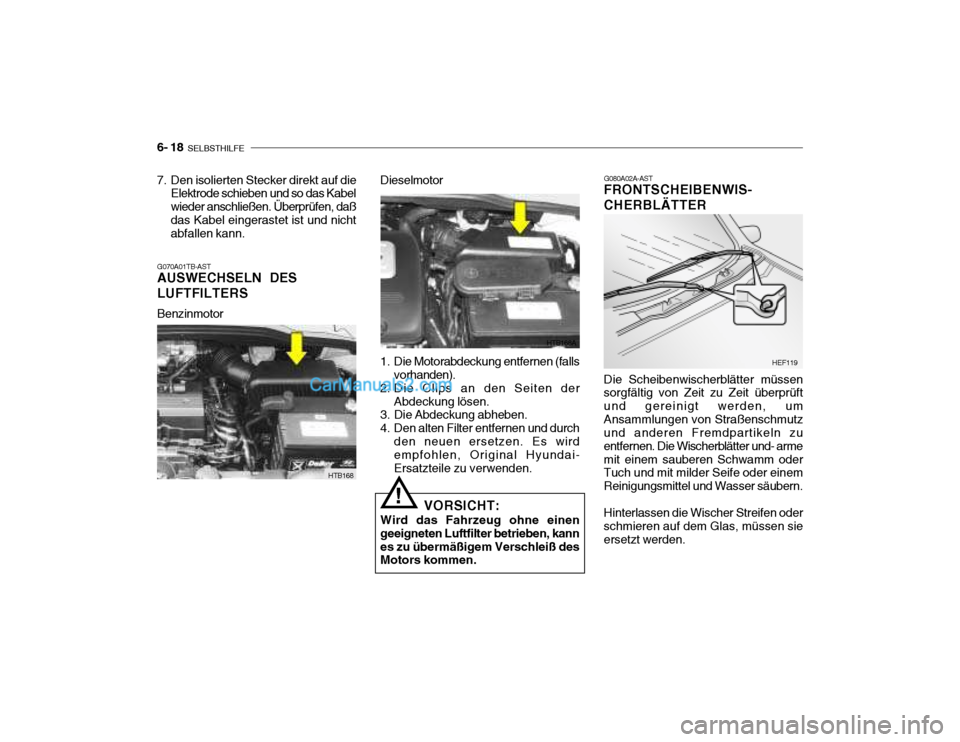

6- 18 SELBSTHILFE
G080A02A-AST
FRONTSCHEIBENWIS- CHERBLÄTTER Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, umAnsammlungen von Straßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und- armemit einem sauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sieersetzt werden.
7. Den isolierten Stecker direkt auf die
Elektrode schieben und so das Kabelwieder anschließen. Überprüfen, daßdas Kabel eingerastet ist und nicht abfallen kann.
G070A01TB-AST
AUSWECHSELN DES LUFTFILTERS Benzinmotor
HTB168 HTB168A
Dieselmotor
1. Die Motorabdeckung entfernen (falls
vorhanden).
2. Die Clips an den Seiten der
Abdeckung lösen.
3. Die Abdeckung abheben.
4. Den alten Filter entfernen und durch
den neuen ersetzen. Es wird empfohlen, Original Hyundai- Ersatzteile zu verwenden.
! VORSICHT:
Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kannes zu übermäßigem Verschleiß des Motors kommen.
HEF119

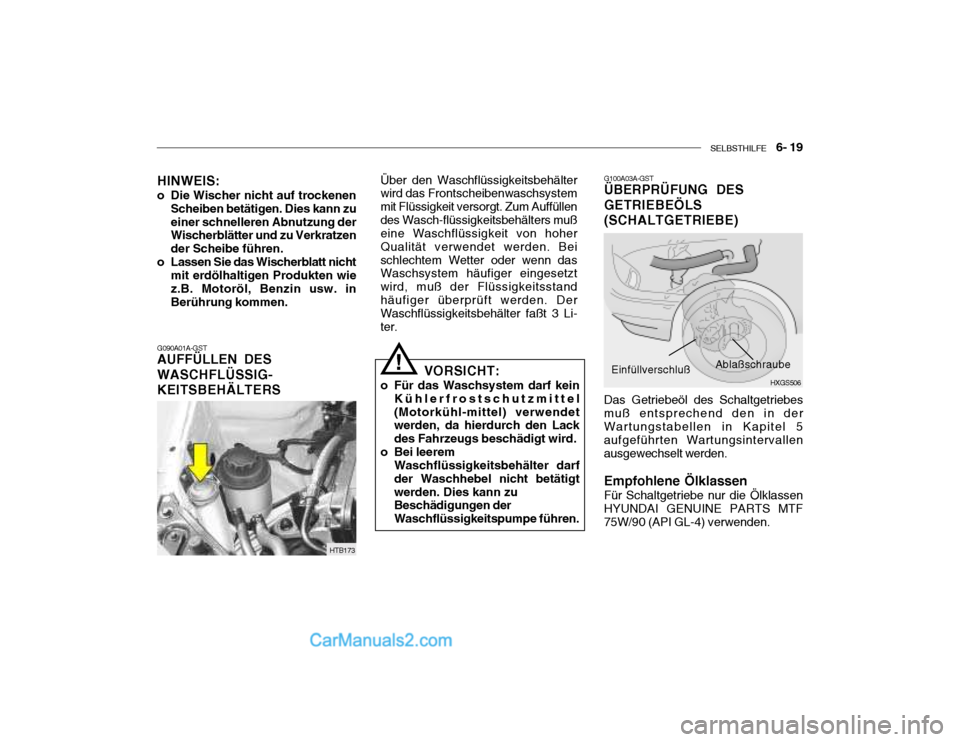

SELBSTHILFE 6- 19
G100A03A-GST ÜBERPRÜFUNG DES GETRIEBEÖLS(SCHALTGETRIEBE)
HINWEIS:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kann zu einer schnelleren Abnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit erdölhaltigen Produkten wiez.B. Motoröl, Benzin usw. inBerührung kommen.
G090A01A-GST AUFFÜLLEN DES WASCHFLÜSSIG-KEITSBEHÄLTERS Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllendes Wasch-flüssigkeitsbehälters muß eine Waschflüssigkeit von hoher Qualität verwendet werden. Beischlechtem Wetter oder wenn das Waschsystem häufiger eingesetzt wird, muß der Flüssigkeitsstandhäufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 3 Li- ter.
!
VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motorkühl-mittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeitsbehälter darfder Waschhebel nicht betätigtwerden. Dies kann zu Beschädigungen der Waschflüssigkeitspumpe führen.
HTB173 HXGS506
Einfüllverschluß
Ablaßschraube
Das Getriebeöl des Schaltgetriebes muß entsprechend den in derWartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Empfohlene Ölklassen Für Schaltgetriebe nur die Ölklassen HYUNDAI GENUINE PARTS MTF75W/90 (API GL-4) verwenden.

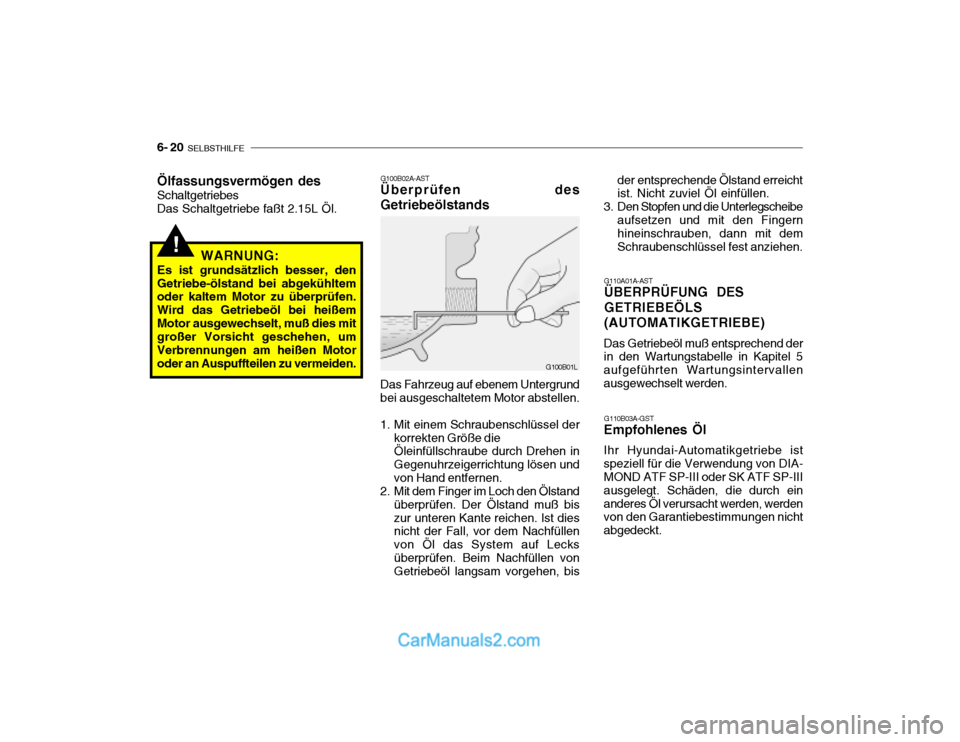

6- 20 SELBSTHILFE
!
G110A01A-AST ÜBERPRÜFUNG DES GETRIEBEÖLS(AUTOMATIKGETRIEBE)
Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden.
G110B03A-GST
Empfohlenes Öl Ihr Hyundai-Automatikgetriebe ist speziell für die Verwendung von DIA-
MOND ATF SP-III oder SK ATF SP-III ausgelegt. Schäden, die durch einanderes Öl verursacht werden, werden von den Garantiebestimmungen nicht abgedeckt.
Das Fahrzeug auf ebenem Untergrundbei ausgeschaltetem Motor abstellen.
1. Mit einem Schraubenschlüssel der
korrekten Größe die Öleinfüllschraube durch Drehen in Gegenuhrzeigerrichtung lösen undvon Hand entfernen.
2. Mit dem Finger im Loch den Ölstand
überprüfen. Der Ölstand muß biszur unteren Kante reichen. Ist dies nicht der Fall, vor dem Nachfüllen von Öl das System auf Lecksüberprüfen. Beim Nachfüllen von Getriebeöl langsam vorgehen, bis
Ölfassungsvermögen des Schaltgetriebes Das Schaltgetriebe faßt 2.15L Öl.
G100B02A-AST
Überprüfen des Getriebeölstands
WARNUNG:
Es ist grundsätzlich besser, den Getriebe-ölstand bei abgekühltem oder kaltem Motor zu überprüfen. Wird das Getriebeöl bei heißemMotor ausgewechselt, muß dies mit großer Vorsicht geschehen, um Verbrennungen am heißen Motoroder an Auspuffteilen zu vermeiden.
G100B01L der entsprechende Ölstand erreicht ist. Nicht zuviel Öl einfüllen.
3. Den Stopfen und die Unterlegscheibe aufsetzen und mit den Fingernhineinschrauben, dann mit dem Schraubenschlüssel fest anziehen.

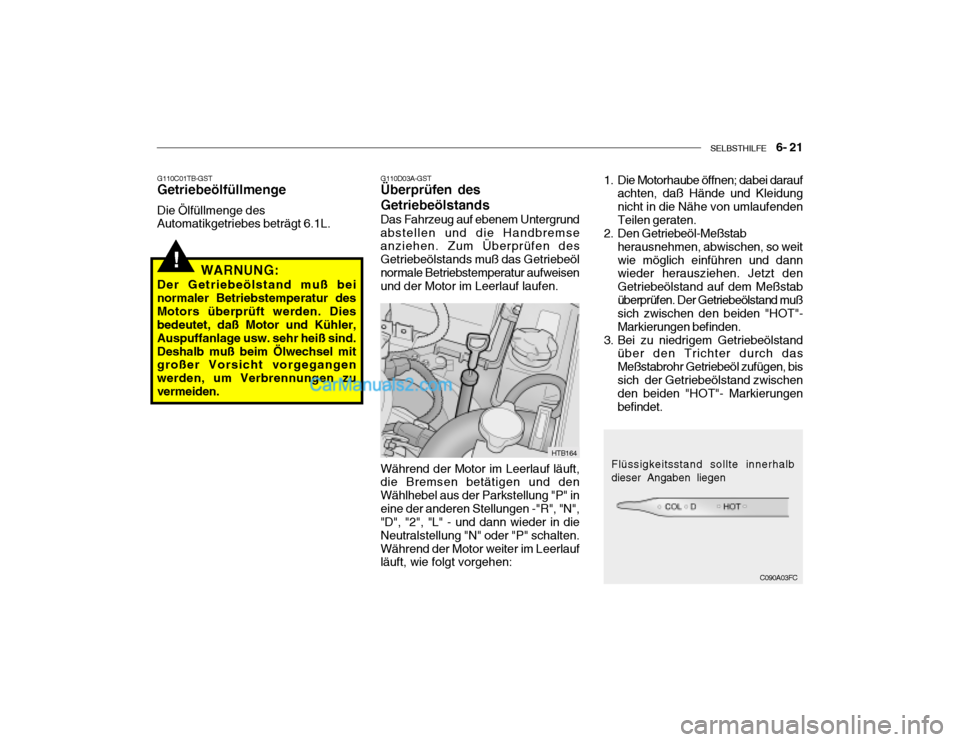

SELBSTHILFE 6- 21
!
G110C01TB-GST Getriebeölfüllmenge
Die Ölfüllmenge desAutomatikgetriebes beträgt 6.1L.
WARNUNG:
Der Getriebeölstand muß bei normaler Betriebstemperatur desMotors überprüft werden. Dies bedeutet, daß Motor und Kühler,
Auspuffanlage usw. sehr heiß sind.Deshalb muß beim Ölwechsel mit großer Vorsicht vorgegangen werden, um Verbrennungen zu vermeiden. G110D03A-GSTÜberprüfen des Getriebeölstands
Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Zum Überprüfen des Getriebeölstands muß das Getriebeölnormale Betriebstemperatur aufweisen und der Motor im Leerlauf laufen.
HTB164
Während der Motor im Leerlauf läuft, die Bremsen betätigen und den Wählhebel aus der Parkstellung "P" ineine der anderen Stellungen -"R", "N", "D", "2", "L" - und dann wieder in die Neutralstellung "N" oder "P" schalten.Während der Motor weiter im Leerlauf läuft, wie folgt vorgehen: 1. Die Motorhaube öffnen; dabei darauf
achten, daß Hände und Kleidung nicht in die Nähe von umlaufendenTeilen geraten.
2. Den Getriebeöl-Meßstab
herausnehmen, abwischen, so weitwie möglich einführen und dann wieder herausziehen. Jetzt den Getriebeölstand auf dem Meßstabüberprüfen. Der Getriebeölstand muß sich zwischen den beiden "HOT"- Markierungen befinden.
3. Bei zu niedrigem Getriebeölstand über den Trichter durch dasMeßstabrohr Getriebeöl zufügen, bissich der Getriebeölstand zwischen den beiden "HOT"- Markierungen befindet.
C090A03FC
Flüssigkeitsstand sollte innerhalb dieser Angaben liegen

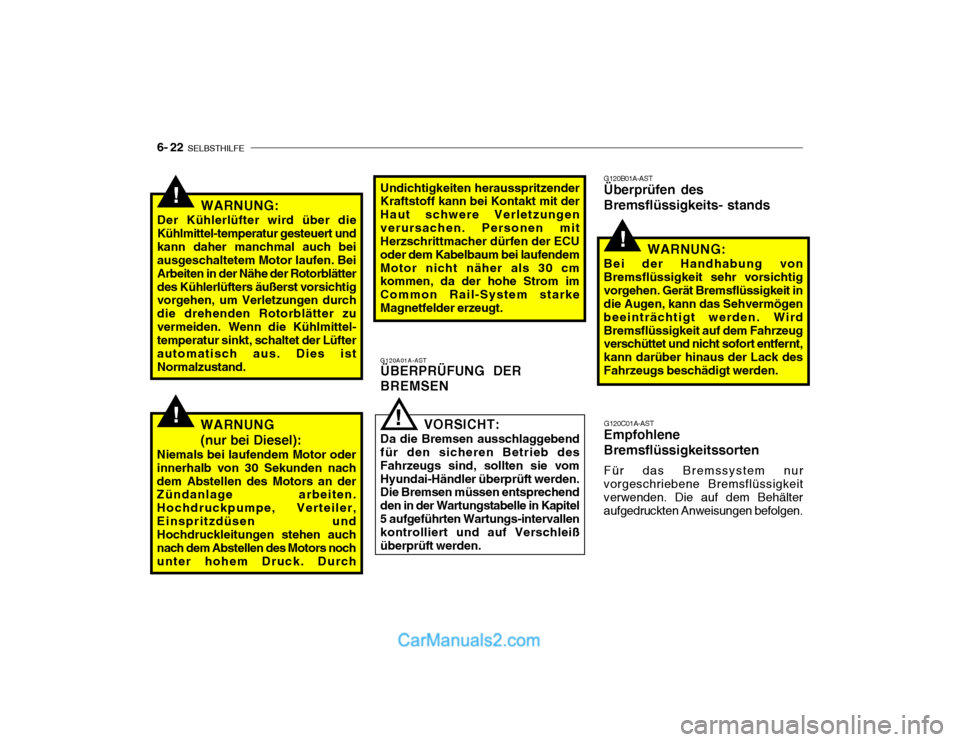

6- 22 SELBSTHILFE
!
!
!
G120C01A-AST
Empfohlene Bremsflüssigkeitssorten Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälteraufgedruckten Anweisungen befolgen.
WARNUNG:
Der Kühlerlüfter wird über dieKühlmittel-temperatur gesteuert undkann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätterdes Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zuvermeiden. Wenn die Kühlmittel- temperatur sinkt, schaltet der Lüfter automatisch aus. Dies istNormalzustand. G120A01A-AST ÜBERPRÜFUNG DER BREMSEN G120B01A-AST Überprüfen des Bremsflüssigkeits- stands
WARNUNG(nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nachdem Abstellen des Motors an der Zündanlage arbeiten. Hochdruckpumpe, Verteiler,Einspritzdüsen und Hochdruckleitungen stehen auch nach dem Abstellen des Motors nochunter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungenverursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendemMotor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starkeMagnetfelder erzeugt.
VORSICHT:
Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vomHyundai-Händler überprüft werden. Die Bremsen müssen entsprechend den in der Wartungstabelle in Kapitel5 aufgeführten Wartungs-intervallen kontrolliert und auf Verschleiß überprüft werden.! WARNUNG:
Bei der Handhabung von Bremsflüssigkeit sehr vorsichtigvorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigt werden. WirdBremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack desFahrzeugs beschädigt werden.
