Hyundai Getz 2004 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2004, Model line: Getz, Model: Hyundai Getz 2004Pages: 220, PDF Size: 5.14 MB

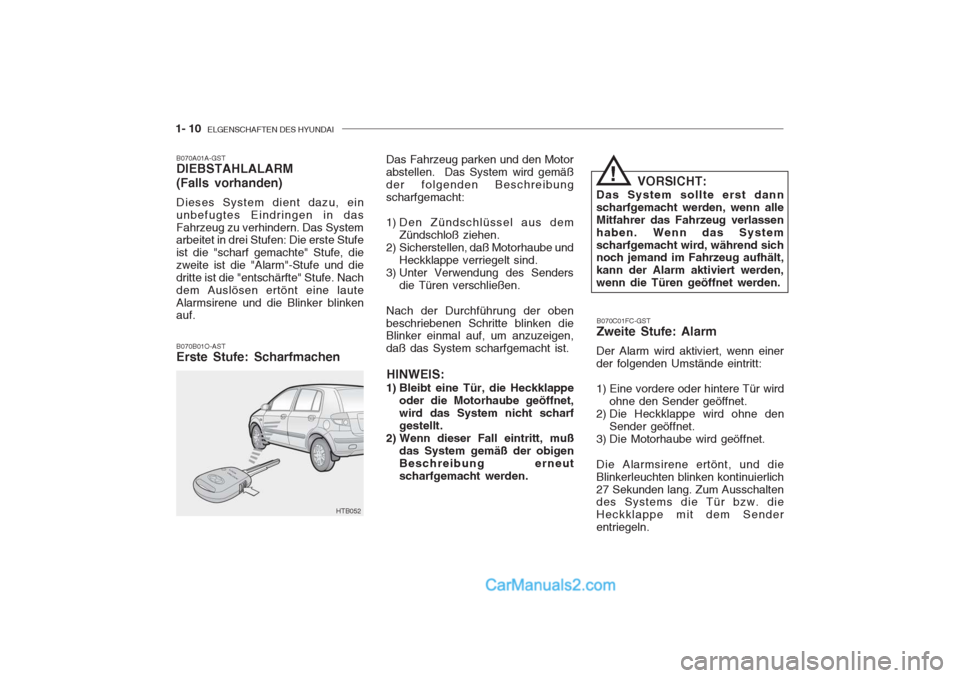

Page 21 of 220
1- 10 ELGENSCHAFTEN DES HYUNDAI
B070B01O-AST Erste Stufe: Scharfmachen B070C01FC-GSTZweite Stufe: Alarm
Der Alarm wird aktiviert, wenn einer der folgenden Umstände eintritt:
1) Eine vordere oder hintere Tür wird ohne den Sender geöffnet.
2) Die Heckklappe wird ohne den Sender geöffnet.
3) Die Motorhaube wird geöffnet. Die Alarmsirene ertönt, und die Blinkerleuchten blinken kontinuierlich27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Senderentriegeln.
B070A01A-GST DIEBSTAHLALARM (Falls vorhanden) Dieses System dient dazu, ein
unbefugtes Eindringen in dasFahrzeug zu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, diezweite ist die "Alarm"-Stufe und diedritte ist die "entschärfte" Stufe. Nachdem Auslösen ertönt eine lauteAlarmsirene und die Blinker blinken auf.
HTB052
Das Fahrzeug parken und den Motor abstellen. Das System wird gemäßder folgenden Beschreibungscharfgemacht:
1) Den Zündschlüssel aus dem
Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und Heckklappe verriegelt sind.
3) Unter Verwendung des Senders
die Türen verschließen.
Nach der Durchführung der oben beschriebenen Schritte blinken die Blinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist.
HINWEIS:
1) Bleibt eine Tür, die Heckklappe oder die Motorhaube geöffnet,wird das System nicht scharfgestellt.
2) Wenn dieser Fall eintritt, muß
das System gemäß der obigenBeschreibung erneutscharfgemacht werden. VORSICHT:
Das System sollte erst dannscharfgemacht werden, wenn alleMitfahrer das Fahrzeug verlassenhaben. Wenn das Systemscharfgemacht wird, während sich
noch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden,wenn die Türen geöffnet werden.
!

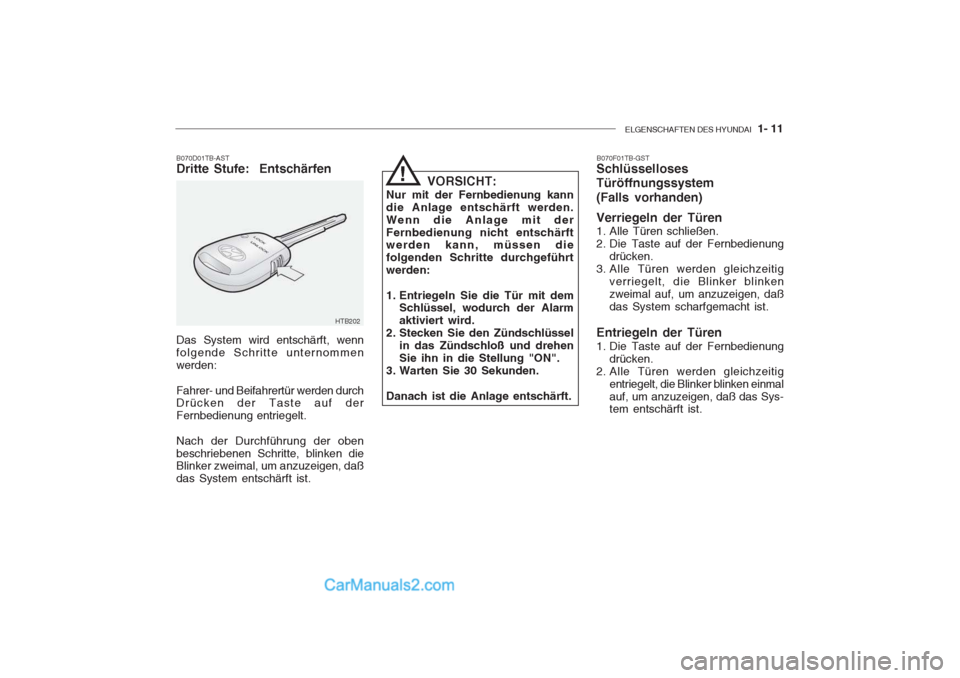

Page 22 of 220
ELGENSCHAFTEN DES HYUNDAI 1- 11
B070D01TB-AST Dritte Stufe: Entschärfen Das System wird entschärft, wenn folgende Schritte unternommenwerden: Fahrer- und Beifahrertür werden durch Drücken der Taste auf der Fernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte, blinken die Blinker zweimal, um anzuzeigen, daß das System entschärft ist.
HTB202
!
VORSICHT:
Nur mit der Fernbedienung kann die Anlage entschärft werden.Wenn die Anlage mit derFernbedienung nicht entschärft werden kann, müssen die folgenden Schritte durchgeführtwerden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel
in das Zündschloß und drehenSie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden. Danach ist die Anlage entschärft. B070F01TB-GST
Schlüsselloses Türöffnungssystem (Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die Taste auf der Fernbedienung
drücken.
3. Alle Türen werden gleichzeitig verriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daßdas System scharfgemacht ist.
Entriegeln der Türen
1. Die Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinken einmal auf, um anzuzeigen, daß das Sys- tem entschärft ist.

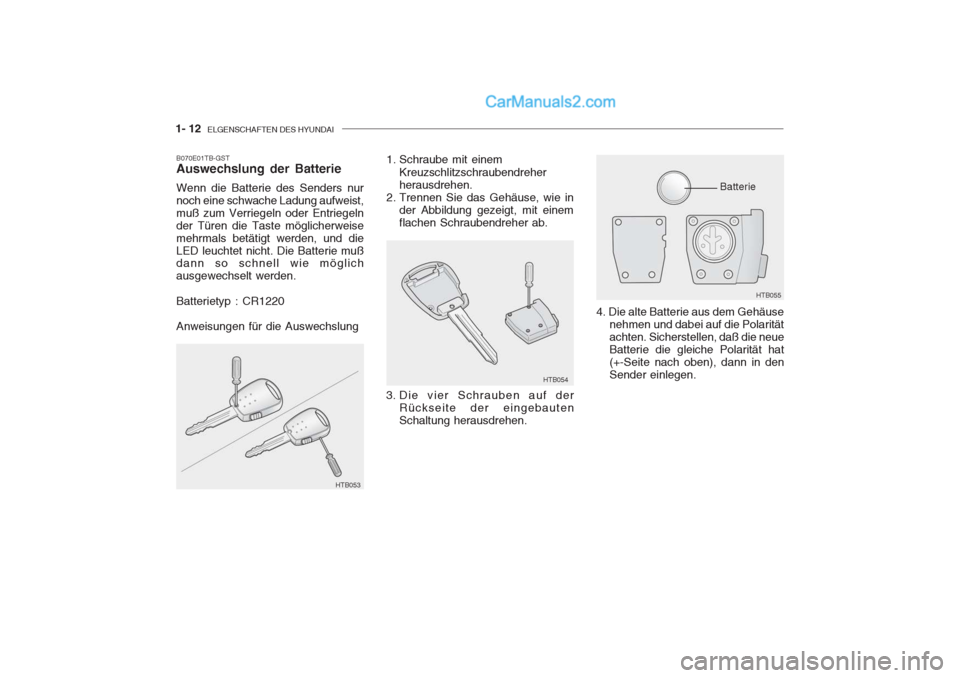

Page 23 of 220
1- 12 ELGENSCHAFTEN DES HYUNDAI
B070E01TB-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegelnder Türen die Taste möglicherweisemehrmals betätigt werden, und dieLED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR1220 Anweisungen für die Auswechslung
HTB053 HTB054
1. Schraube mit einem
Kreuzschlitzschraubendreher herausdrehen.
2. Trennen Sie das Gehäuse, wie in
der Abbildung gezeigt, mit einemflachen Schraubendreher ab.
3. Die vier Schrauben auf der Rückseite der eingebautenSchaltung herausdrehen.
HTB055
Batterie
4. Die alte Batterie aus dem Gehäuse nehmen und dabei auf die Polarität achten. Sicherstellen, daß die neueBatterie die gleiche Polarität hat(+-Seite nach oben), dann in denSender einlegen.
Page 24 of 220

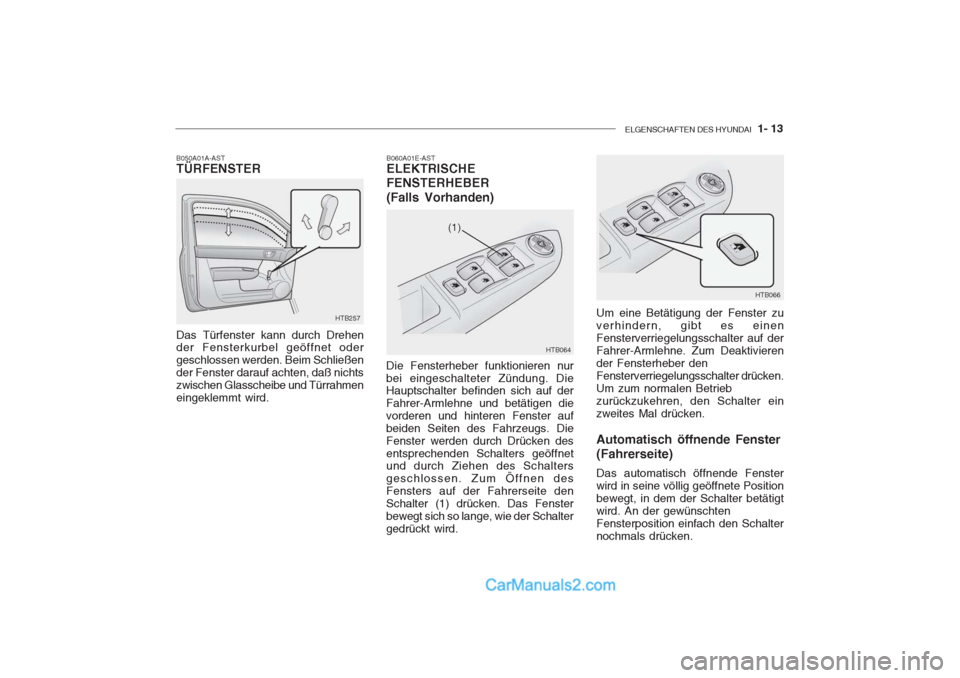

ELGENSCHAFTEN DES HYUNDAI 1- 13
B050A01A-AST TÜRFENSTER
HTB257
HTB064
(1)
HTB066
Das Türfenster kann durch Drehen der Fensterkurbel geöffnet oder geschlossen werden. Beim Schließender Fenster darauf achten, daß nichtszwischen Glasscheibe und Türrahmeneingeklemmt wird. B060A01E-AST ELEKTRISCHE FENSTERHEBER (Falls Vorhanden)
Die Fensterheber funktionieren nur bei eingeschalteter Zündung. Die Hauptschalter befinden sich auf der Fahrer-Armlehne und betätigen dievorderen und hinteren Fenster aufbeiden Seiten des Fahrzeugs. DieFenster werden durch Drücken desentsprechenden Schalters geöffnet und durch Ziehen des Schalters geschlossen. Zum Öffnen desFensters auf der Fahrerseite denSchalter (1) drücken. Das Fensterbewegt sich so lange, wie der Schaltergedrückt wird. Um eine Betätigung der Fenster zuverhindern, gibt es einenFensterverriegelungsschalter auf derFahrer-Armlehne. Zum Deaktivierender Fensterheber denFensterverriegelungsschalter drücken.Um zum normalen Betriebzurückzukehren, den Schalter einzweites Mal drücken. Automatisch öffnende Fenster (Fahrerseite) Das automatisch öffnende Fenster wird in seine völlig geöffnete Positionbewegt, in dem der Schalter betätigtwird. An der gewünschten
Fensterposition einfach den Schalternochmals drücken.

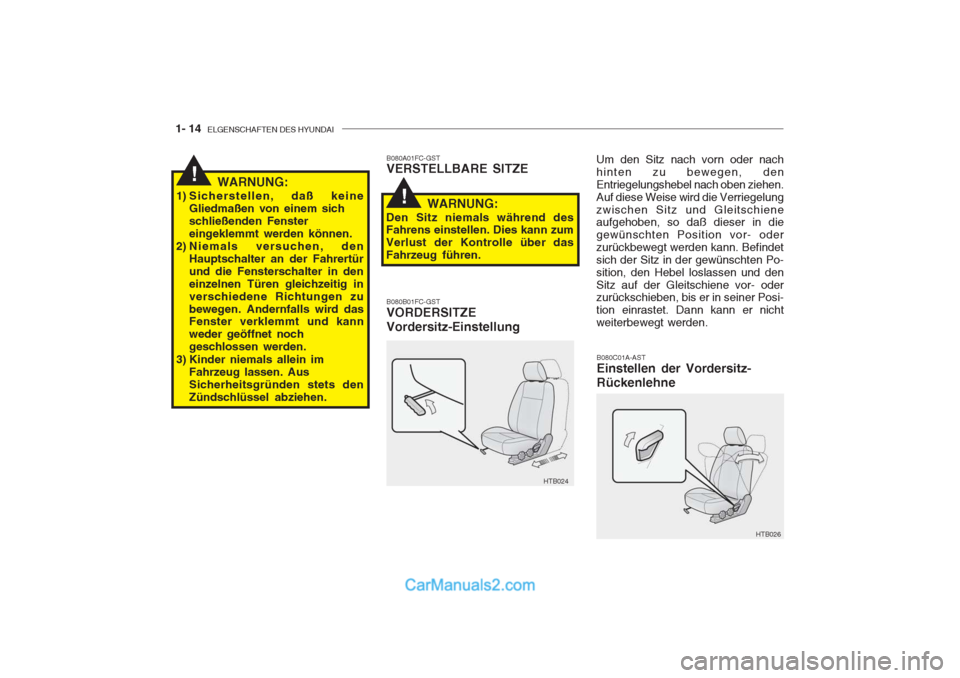

Page 25 of 220
1- 14 ELGENSCHAFTEN DES HYUNDAI
B080C01A-AST Einstellen der Vordersitz- Rückenlehne
B080A01FC-GST VERSTELLBARE SITZE
WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sich schließenden Fenstereingeklemmt werden können.
2) Niemals versuchen, den Hauptschalter an der Fahrertürund die Fensterschalter in deneinzelnen Türen gleichzeitig inverschiedene Richtungen zubewegen. Andernfalls wird das Fenster verklemmt und kann weder geöffnet nochgeschlossen werden.
3) Kinder niemals allein im Fahrzeug lassen. AusSicherheitsgründen stets denZündschlüssel abziehen.
!
WARNUNG:
Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust der Kontrolle über dasFahrzeug führen.
B080B01FC-GSTVORDERSITZE
Vordersitz-Einstellung
HTB026
HTB024
!
Um den Sitz nach vorn oder nach hinten zu bewegen, denEntriegelungshebel nach oben ziehen.Auf diese Weise wird die Verriegelungzwischen Sitz und Gleitschiene aufgehoben, so daß dieser in die gewünschten Position vor- oderzurückbewegt werden kann. Befindetsich der Sitz in der gewünschten Po-sition, den Hebel loslassen und denSitz auf der Gleitschiene vor- oder zurückschieben, bis er in seiner Posi- tion einrastet. Dann kann er nichtweiterbewegt werden.

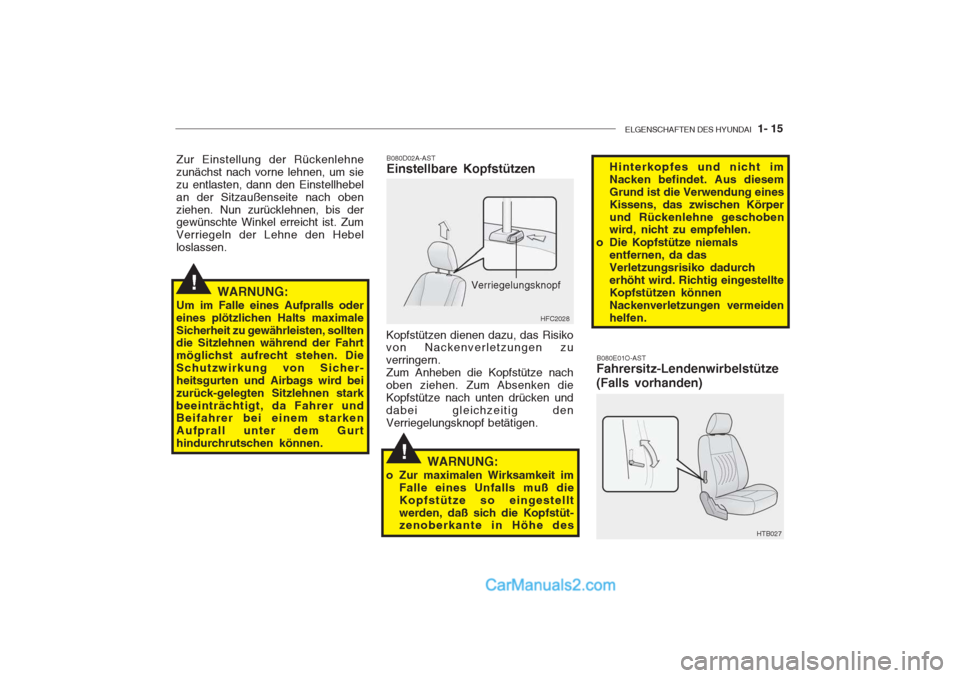

Page 26 of 220
ELGENSCHAFTEN DES HYUNDAI 1- 15
Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um siezu entlasten, dann den Einstellhebelan der Sitzaußenseite nach obenziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln der Lehne den Hebelloslassen.
WARNUNG:
Um im Falle eines Aufpralls odereines plötzlichen Halts maximaleSicherheit zu gewährleisten, sollten die Sitzlehnen während der Fahrt möglichst aufrecht stehen. DieSchutzwirkung von Sicher-heitsgurten und Airbags wird beizurück-gelegten Sitzlehnen starkbeeinträchtigt, da Fahrer und Beifahrer bei einem starken Aufprall unter dem Gurthindurchrutschen können.
!
B080D02A-AST Einstellbare Kopfstützen
Kopfstützen dienen dazu, das Risikovon Nackenverletzungen zu verringern.Zum Anheben die Kopfstütze nachoben ziehen. Zum Absenken dieKopfstütze nach unten drücken unddabei gleichzeitig denVerriegelungsknopf betätigen.
HFC2028
Verriegelungsknopf
WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die Kopfstütze so eingestelltwerden, daß sich die Kopfstüt- zenoberkante in Höhe des!
Hinterkopfes und nicht im Nacken befindet. Aus diesemGrund ist die Verwendung eines
Kissens, das zwischen Körperund Rückenlehne geschoben wird, nicht zu empfehlen.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurcherhöht wird. Richtig eingestellteKopfstützen könnenNackenverletzungen vermeidenhelfen.
B080E01O-AST
Fahrersitz-Lendenwirbelstütze (Falls vorhanden)
HTB027
Page 27 of 220

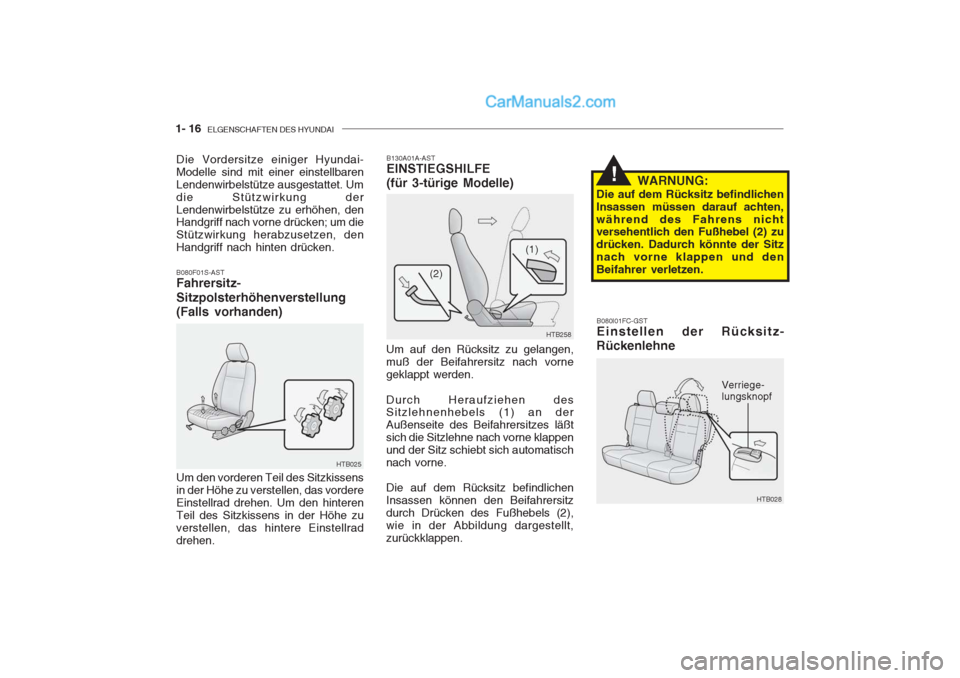

1- 16 ELGENSCHAFTEN DES HYUNDAI
B080I01FC-GST Einstellen der Rücksitz-
Rückenlehne
B080F01S-AST Fahrersitz- Sitzpolsterhöhenverstellung (Falls vorhanden)
Die Vordersitze einiger Hyundai- Modelle sind mit einer einstellbarenLendenwirbelstütze ausgestattet. Umdie Stützwirkung derLendenwirbelstütze zu erhöhen, den Handgriff nach vorne drücken; um die Stützwirkung herabzusetzen, denHandgriff nach hinten drücken.
HTB025
Um den vorderen Teil des Sitzkissens in der Höhe zu verstellen, das vordereEinstellrad drehen. Um den hinterenTeil des Sitzkissens in der Höhe zuverstellen, das hintere Einstellraddrehen. HTB258
(1)
(2)
B130A01A-AST EINSTIEGSHILFE (für 3-türige Modelle)
Um auf den Rücksitz zu gelangen, muß der Beifahrersitz nach vornegeklappt werden. Durch Heraufziehen des Sitzlehnenhebels (1) an der Außenseite des Beifahrersitzes läßtsich die Sitzlehne nach vorne klappenund der Sitz schiebt sich automatischnach vorne. Die auf dem Rücksitz befindlichen Insassen können den Beifahrersitzdurch Drücken des Fußhebels (2),wie in der Abbildung dargestellt,zurückklappen. WARNUNG:
Die auf dem Rücksitz befindlichenInsassen müssen darauf achten,während des Fahrens nicht versehentlich den Fußhebel (2) zu drücken. Dadurch könnte der Sitznach vorne klappen und denBeifahrer verletzen.
!
HTB028
Verriege- lungsknopf

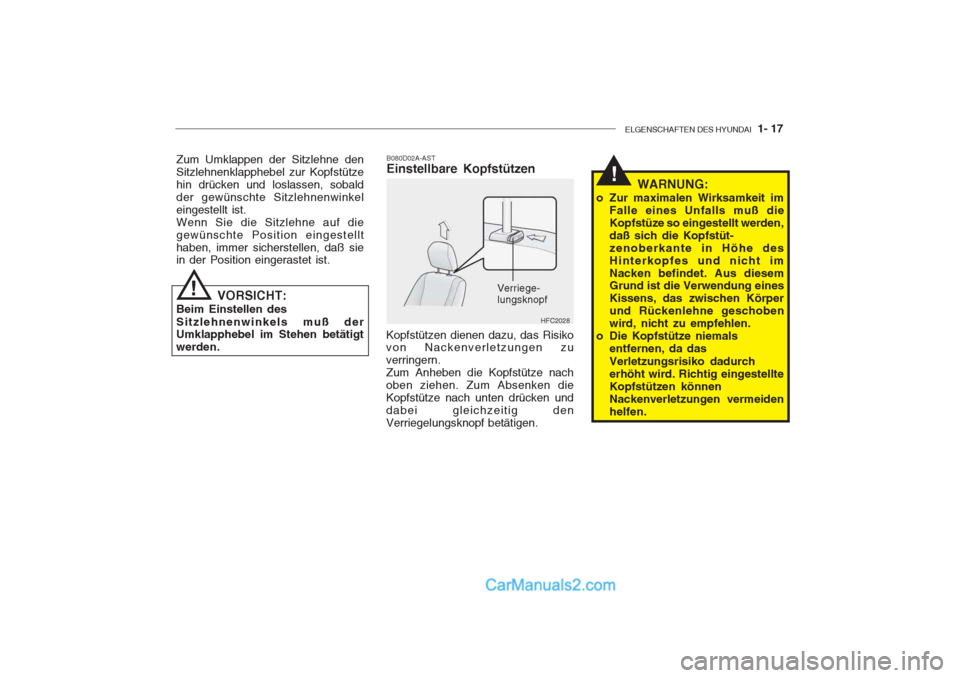

Page 28 of 220
ELGENSCHAFTEN DES HYUNDAI 1- 17
B080D02A-AST Einstellbare Kopfstützen
Kopfstützen dienen dazu, das Risikovon Nackenverletzungen zu verringern.Zum Anheben die Kopfstütze nachoben ziehen. Zum Absenken dieKopfstütze nach unten drücken unddabei gleichzeitig denVerriegelungsknopf betätigen.
Zum Umklappen der Sitzlehne denSitzlehnenklapphebel zur Kopfstützehin drücken und loslassen, sobaldder gewünschte Sitzlehnenwinkeleingestellt ist.Wenn Sie die Sitzlehne auf diegewünschte Position eingestellthaben, immer sicherstellen, daß sie in der Position eingerastet ist.
VORSICHT:
Beim Einstellen des Sitzlehnenwinkels muß der Umklapphebel im Stehen betätigt werden.
!
HFC2028
Verriege- lungsknopf WARNUNG:
o Zur maximalen Wirksamkeit im Falle eines Unfalls muß die Kopfstüze so eingestellt werden,daß sich die Kopfstüt-zenoberkante in Höhe desHinterkopfes und nicht imNacken befindet. Aus diesem Grund ist die Verwendung eines
Kissens, das zwischen Körperund Rückenlehne geschobenwird, nicht zu empfehlen.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellteKopfstützen könnenNackenverletzungen vermeidenhelfen.
!

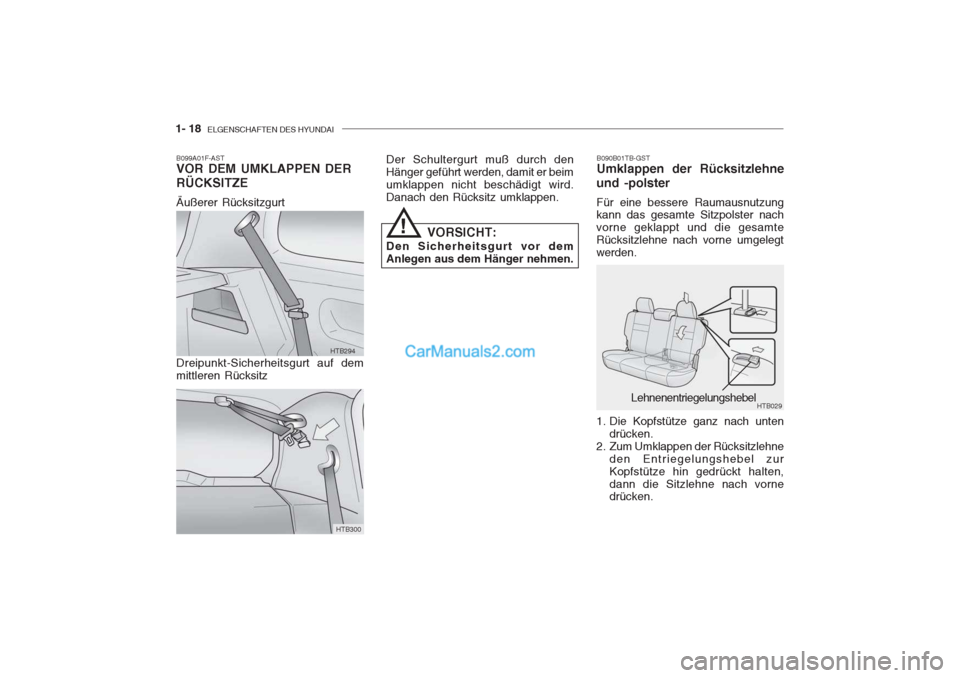

Page 29 of 220
1- 18 ELGENSCHAFTEN DES HYUNDAI
B099A01F-AST VOR DEM UMKLAPPEN DER RÜCKSITZE Äußerer Rücksitzgurt
HTB294
HTB300
!
Dreipunkt-Sicherheitsgurt auf dem mittleren Rücksitz Der Schultergurt muß durch denHänger geführt werden, damit er beimumklappen nicht beschädigt wird.Danach den Rücksitz umklappen.
VORSICHT:
Den Sicherheitsgurt vor demAnlegen aus dem Hänger nehmen. B090B01TB-GST Umklappen der Rücksitzlehne
und -polster Für eine bessere Raumausnutzung kann das gesamte Sitzpolster nach vorne geklappt und die gesamteRücksitzlehne nach vorne umgelegtwerden.
HTB029Lehnenentriegelungshebel
1. Die Kopfstütze ganz nach unten drücken.
2. Zum Umklappen der Rücksitzlehne
den Entriegelungshebel zur Kopfstütze hin gedrückt halten,dann die Sitzlehne nach vorne drücken.
Page 30 of 220

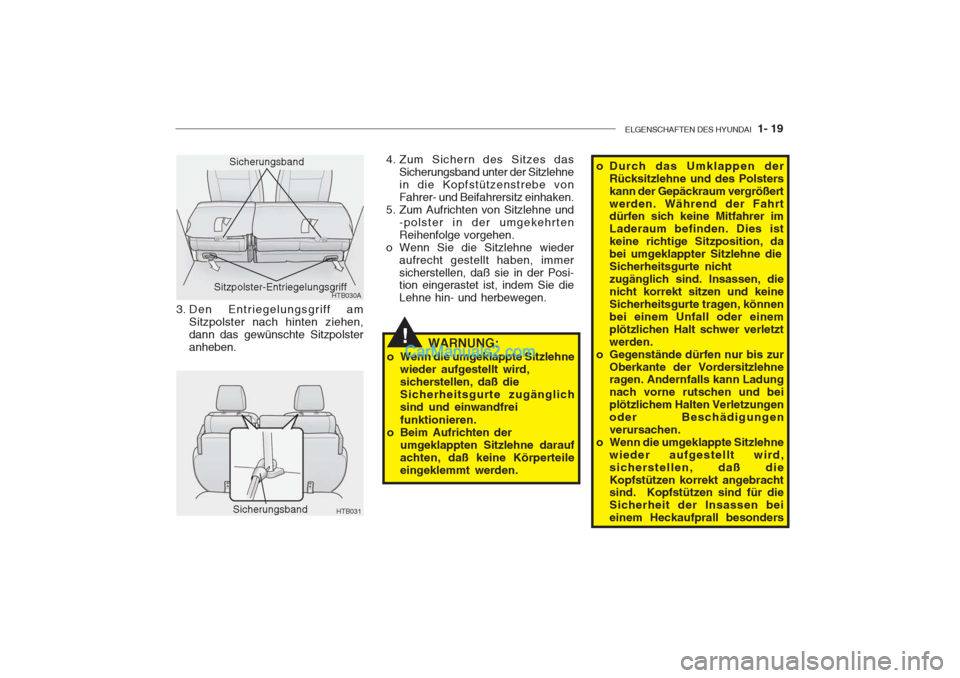

ELGENSCHAFTEN DES HYUNDAI 1- 19
HTB030ASitzpolster-Entriegelungsgriff
HTB031Sicherungsband
Sicherungsband
3. Den Entriegelungsgriff am
Sitzpolster nach hinten ziehen, dann das gewünschte Sitzpolsteranheben. 4. Zum Sichern des Sitzes das
Sicherungsband unter der Sitzlehnein die Kopfstützenstrebe vonFahrer- und Beifahrersitz einhaken.
5. Zum Aufrichten von Sitzlehne und
-polster in der umgekehrtenReihenfolge vorgehen.
o Wenn Sie die Sitzlehne wieder aufrecht gestellt haben, immersicherstellen, daß sie in der Posi- tion eingerastet ist, indem Sie die Lehne hin- und herbewegen.
WARNUNG:
o Wenn die umgeklappte Sitzlehne wieder aufgestellt wird,sicherstellen, daß dieSicherheitsgurte zugänglichsind und einwandfrei funktionieren.
o Beim Aufrichten der umgeklappten Sitzlehne darauf achten, daß keine Körperteileeingeklemmt werden.
!
o Durch das Umklappen der
Rücksitzlehne und des Polsters kann der Gepäckraum vergrößertwerden. Während der Fahrt dürfen sich keine Mitfahrer im Laderaum befinden. Dies istkeine richtige Sitzposition, dabei umgeklappter Sitzlehne dieSicherheitsgurte nichtzugänglich sind. Insassen, dienicht korrekt sitzen und keineSicherheitsgurte tragen, könnenbei einem Unfall oder einemplötzlichen Halt schwer verletztwerden.
o Gegenstände dürfen nur bis zur
Oberkante der Vordersitzlehne ragen. Andernfalls kann Ladung nach vorne rutschen und beiplötzlichem Halten Verletzungenoder Beschädigungenverursachen.
o Wenn die umgeklappte Sitzlehne wieder aufgestellt wird,sicherstellen, daß dieKopfstützen korrekt angebracht sind. Kopfstützen sind für die Sicherheit der Insassen beieinem Heckaufprall besonders
