Hyundai Getz 2004 Betriebsanleitung (in German)

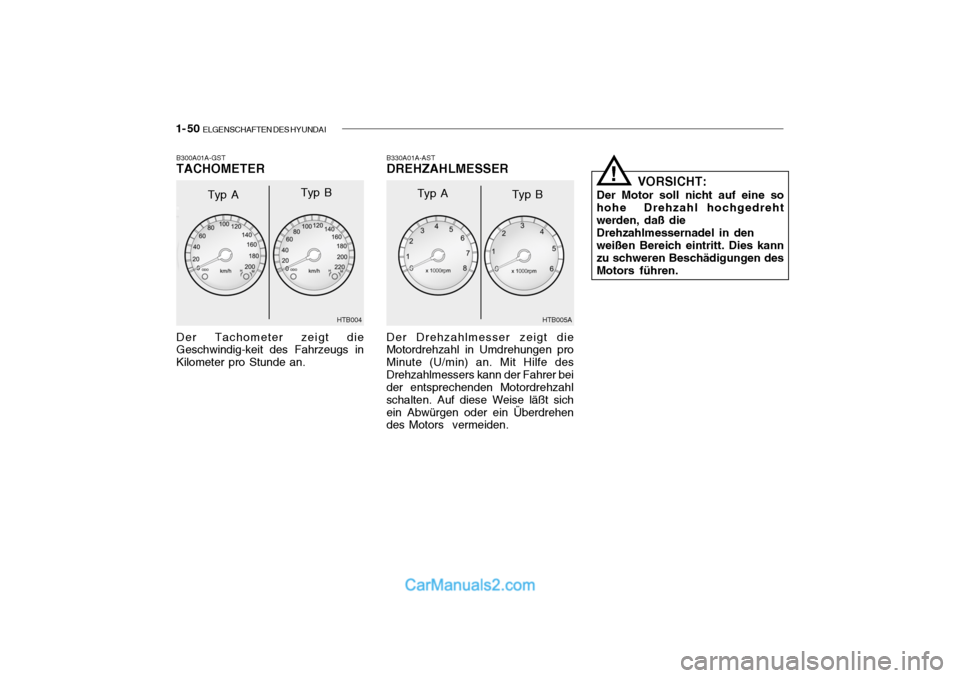

1- 50 ELGENSCHAFTEN DES HYUNDAI
B330A01A-AST DREHZAHLMESSER
B300A01A-GSTTACHOMETER Der Tachometer zeigt die Geschwindig-keit des Fahrzeugs in Kilometer pro Stunde an.
HTB004
Typ A
Typ B
HTB005A
Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an. Mit Hilfe desDrehzahlmessers kann der Fahrer bei der entsprechenden Motordrehzahl schalten. Auf diese Weise läßt sichein Abwürgen oder ein Überdrehen des Motors vermeiden.Typ A
Typ B VORSICHT:
Der Motor soll nicht auf eine so hohe Drehzahl hochgedreht werden, daß die Drehzahlmessernadel in den weißen Bereich eintritt. Dies kannzu schweren Beschädigungen desMotors führen.
!

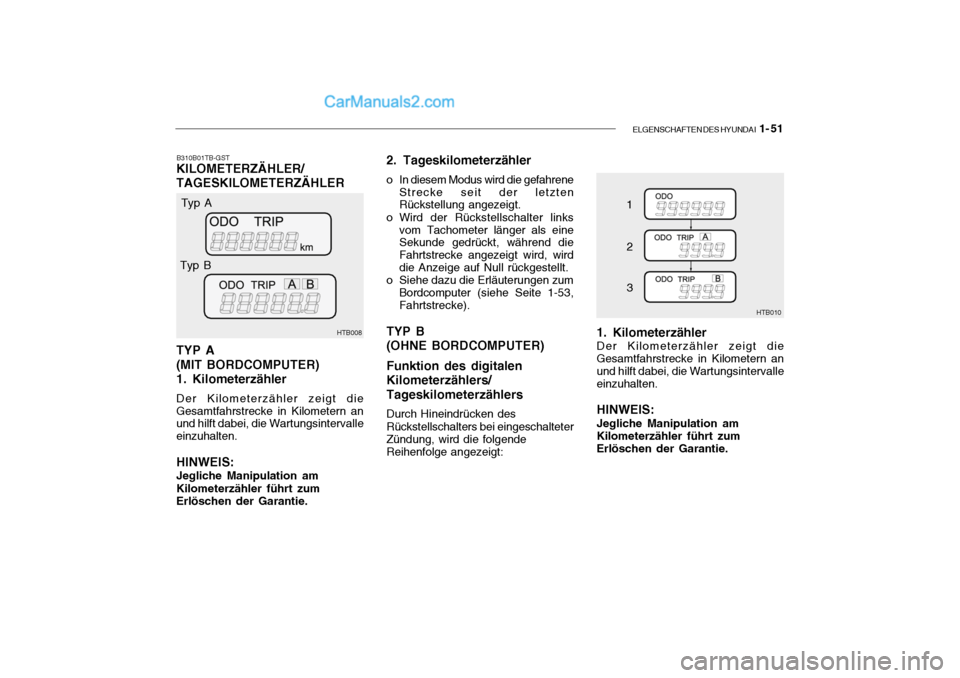

ELGENSCHAFTEN DES HYUNDAI 1- 51
B310B01TB-GST
KILOMETERZÄHLER/ TAGESKILOMETERZÄHLER TYP A (MIT BORDCOMPUTER)1. Kilometerzähler
Der Kilometerzähler zeigt die Gesamtfahrstrecke in Kilometern an und hilft dabei, die Wartungsintervalle einzuhalten.
HINWEIS:
Jegliche Manipulation am Kilometerzähler führt zum Erlöschen der Garantie. HTB008
Typ A
Typ B 2. Tageskilometerzähler
o In diesem Modus wird die gefahrene
Strecke seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter links vom Tachometer länger als eineSekunde gedrückt, während die Fahrtstrecke angezeigt wird, wirddie Anzeige auf Null rückgestellt.
o Siehe dazu die Erläuterungen zum Bordcomputer (siehe Seite 1-53, Fahrtstrecke).
TYP B (OHNE BORDCOMPUTER) Funktion des digitalen Kilometerzählers/Tageskilometerzählers Durch Hineindrücken des Rückstellschalters bei eingeschalteter Zündung, wird die folgendeReihenfolge angezeigt: HTB010
1
2 3
1. Kilometerzähler Der Kilometerzähler zeigt die Gesamtfahrstrecke in Kilometern an und hilft dabei, die Wartungsintervalleeinzuhalten. HINWEIS: Jegliche Manipulation am Kilometerzähler führt zum Erlöschen der Garantie.

1- 52 ELGENSCHAFTEN DES HYUNDAI
HTB009 Beim Bordcomputer handelt es sich um eine computergesteuerte Fahrerinformationsanzeige, die aufdem LCD-Display fahrtbezogene Daten anzeigt, wie z.B. Fahrtstrecke bis zum nächsten Tankstopp,Fahrtstrecke und Kraftstoffverbrauch.
Rückstellschalter
o Der Rückstellschalter dient dazu, den multifunktionalenAnzeigemodus auf Null zu stellen.
o Durch Hineindrücken des Rückstellschalters links vom Ta-chometer ändert sich die Anzeigewie folgt:
B400B01TB-GST BORDCOMPUTER (falls vorhanden)
HTB012
1. Außentemperatur
AUSSENTEMPERATUR FAHRTSTRECKE BIS
ZUM NÄCHSTEN TANKSTOPP
FAHRTSTRECKE
DURCHSCHNITTSVERBRAUCH
In diesem Modus wird die Außentemperatur zwischen -40°C und75°C angezeigt. 2. Fahrtstrecke bis zum nächsten Tankstopp HTB011A
2,3 Tageskilometerzähler Zeigt die gefahrene Strecke zweier Fahrten in Kilometern oder Meilen an.TRIP A
: Erste gefahrene Strecke vom
Ausgangspunkt zum ersten Zielpunkt.TRIP B : Zweite gefahrene Strecke
vom ersten Zielpunkt zum Endpunkt. Durch Drücken des Rückstellschalters kann von TRIP A auf TRIP B umgeschaltet werden. Wird der Schalter länger als 1 Sekundegedrückt, wird er auf 0 rückgestellt.

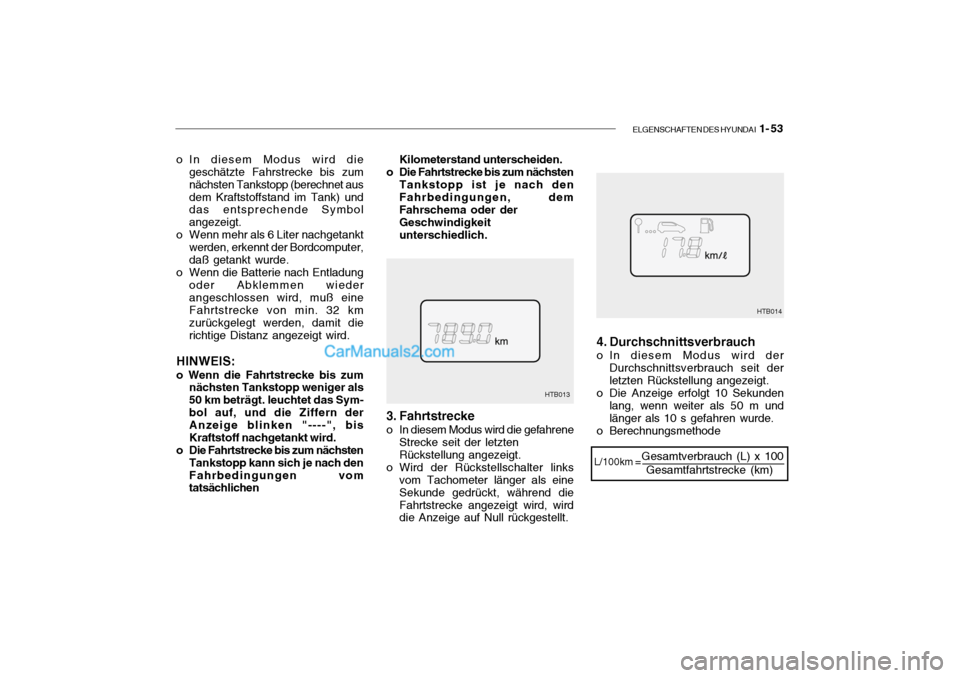

ELGENSCHAFTEN DES HYUNDAI 1- 53
HTB013 HTB014
o In diesem Modus wird die
geschätzte Fahrstrecke bis zum nächsten Tankstopp (berechnet ausdem Kraftstoffstand im Tank) und das entsprechende Symbol angezeigt.
o Wenn mehr als 6 Liter nachgetankt
werden, erkennt der Bordcomputer,daß getankt wurde.
o Wenn die Batterie nach Entladung
oder Abklemmen wiederangeschlossen wird, muß eine Fahrtstrecke von min. 32 km zurückgelegt werden, damit dierichtige Distanz angezeigt wird.
HINWEIS:
o Wenn die Fahrtstrecke bis zum nächsten Tankstopp weniger als50 km beträgt. leuchtet das Sym-bol auf, und die Ziffern der Anzeige blinken "----", bis Kraftstoff nachgetankt wird.
o Die Fahrtstrecke bis zum nächsten Tankstopp kann sich je nach denFahrbedingungen vom tatsächlichen 3. Fahrtstrecke
o In diesem Modus wird die gefahrene Strecke seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter links vom Tachometer länger als eineSekunde gedrückt, während dieFahrtstrecke angezeigt wird, wird die Anzeige auf Null rückgestellt. 4. Durchschnittsverbrauch
o In diesem Modus wird der
Durchschnittsverbrauch seit der letzten Rückstellung angezeigt.
o Die Anzeige erfolgt 10 Sekunden lang, wenn weiter als 50 m undlänger als 10 s gefahren wurde.
o Berechnungsmethode
Kilometerstand unterscheiden.
o Die Fahrtstrecke bis zum nächsten
Tankstopp ist je nach den Fahrbedingungen, dem Fahrschema oder der Geschwindigkeit unterschiedlich.
Gesamtverbrauch (L) x 100 Gesamtfahrtstrecke (km)
L/100km =

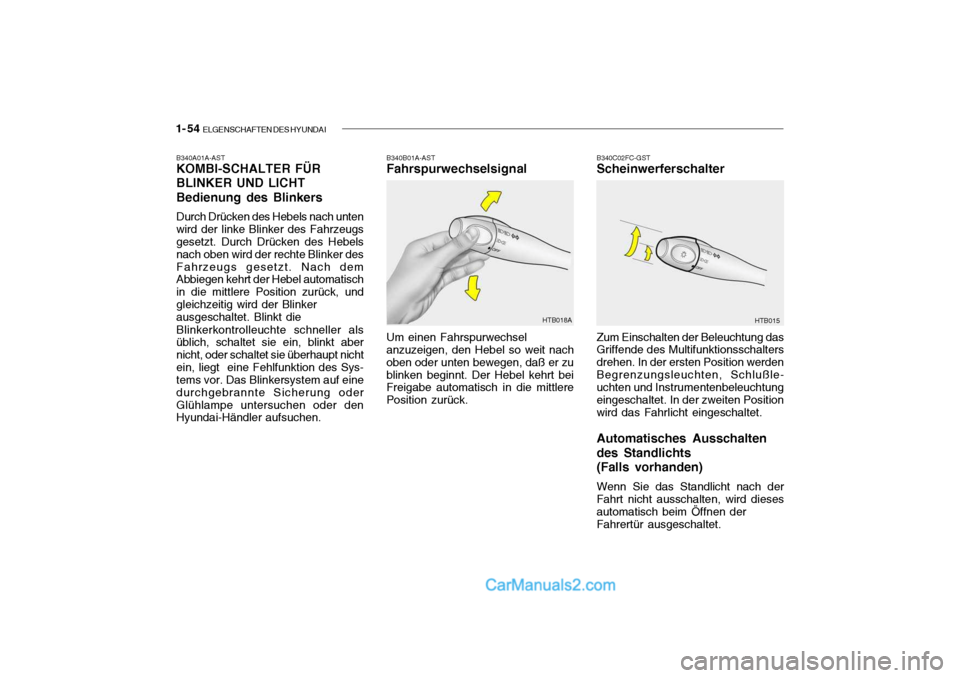

1- 54 ELGENSCHAFTEN DES HYUNDAI
Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nachoben oder unten bewegen, daß er zublinken beginnt. Der Hebel kehrt bei Freigabe automatisch in die mittlere Position zurück.
B340A01A-AST KOMBI-SCHALTER FÜR BLINKER UND LICHTBedienung des Blinkers Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebels nach oben wird der rechte Blinker desFahrzeugs gesetzt. Nach dem Abbiegen kehrt der Hebel automatisch in die mittlere Position zurück, undgleichzeitig wird der Blinkerausgeschaltet. Blinkt die Blinkerkontrolleuchte schneller als üblich, schaltet sie ein, blinkt aber nicht, oder schaltet sie überhaupt nichtein, liegt eine Fehlfunktion des Sys- tems vor. Das Blinkersystem auf eine durchgebrannte Sicherung oder
Glühlampe untersuchen oder den Hyundai-Händler aufsuchen. B340B01A-AST
Fahrspurwechselsignal B340C02FC-GST
Scheinwerferschalter Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschalters drehen. In der ersten Position werdenBegrenzungsleuchten, Schlußle- uchten und Instrumentenbeleuchtung eingeschaltet. In der zweiten Positionwird das Fahrlicht eingeschaltet. Automatisches Ausschalten des Standlichts(Falls vorhanden) Wenn Sie das Standlicht nach der Fahrt nicht ausschalten, wird diesesautomatisch beim Öffnen derFahrertür ausgeschaltet.
HTB018A HTB015

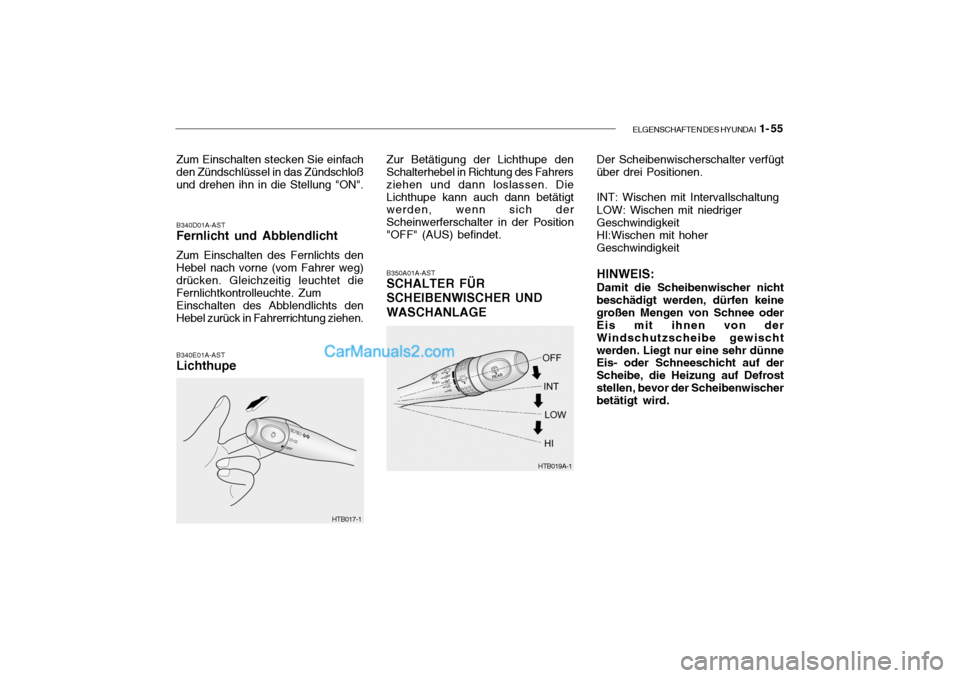

ELGENSCHAFTEN DES HYUNDAI 1- 55
B350A01A-AST
SCHALTER FÜR SCHEIBENWISCHER UNDWASCHANLAGE Der Scheibenwischerschalter verfügt über drei Positionen. INT: Wischen mit Intervallschaltung LOW: Wischen mit niedriger Geschwindigkeit HI:Wischen mit hoher Geschwindigkeit HINWEIS: Damit die Scheibenwischer nicht beschädigt werden, dürfen keinegroßen Mengen von Schnee oder Eis mit ihnen von der Windschutzscheibe gewischtwerden. Liegt nur eine sehr dünne Eis- oder Schneeschicht auf der Scheibe, die Heizung auf Defroststellen, bevor der Scheibenwischer betätigt wird.
B340D01A-AST Fernlicht und Abblendlicht
Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg) drücken. Gleichzeitig leuchtet die
Fernlichtkontrolleuchte. ZumEinschalten des Abblendlichts denHebel zurück in Fahrerrichtung ziehen.
B340E01A-AST Lichthupe Zur Betätigung der Lichthupe denSchalterhebel in Richtung des Fahrers ziehen und dann loslassen. DieLichthupe kann auch dann betätigt werden, wenn sich der Scheinwerferschalter in der Position"OFF" (AUS) befindet.
Zum Einschalten stecken Sie einfach den Zündschlüssel in das Zündschloß und drehen ihn in die Stellung "ON".
HTB017-1 HTB019A-1

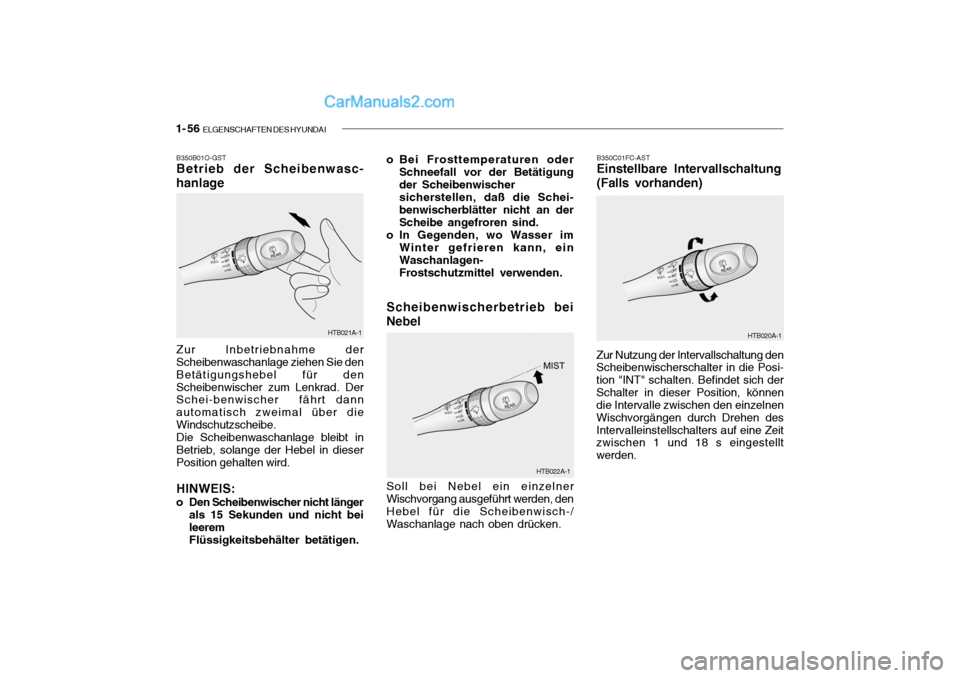

1- 56 ELGENSCHAFTEN DES HYUNDAI
B350C01FC-AST
Einstellbare Intervallschaltung
(Falls vorhanden)
Zur Nutzung der Intervallschaltung den Scheibenwischerschalter in die Posi- tion "INT" schalten. Befindet sich derSchalter in dieser Position, können die Intervalle zwischen den einzelnen Wischvorgängen durch Drehen desIntervalleinstellschalters auf eine Zeit zwischen 1 und 18 s eingestellt werden.
Scheibenwischerbetrieb bei Nebel
B350B01O-GST Betrieb der Scheibenwasc- hanlage Zur Inbetriebnahme der Scheibenwaschanlage ziehen Sie den Betätigungshebel für denScheibenwischer zum Lenkrad. Der Schei-benwischer fährt dann automatisch zweimal über dieWindschutzscheibe.Die Scheibenwaschanlage bleibt inBetrieb, solange der Hebel in dieser Position gehalten wird. HINWEIS:
o Den Scheibenwischer nicht länger
als 15 Sekunden und nicht bei leeremFlüssigkeitsbehälter betätigen. HTB021A-1
o Bei Frosttemperaturen oder
Schneefall vor der Betätigungder Scheibenwischersicherstellen, daß die Schei-benwischerblätter nicht an derScheibe angefroren sind.
o In Gegenden, wo Wasser im
Winter gefrieren kann, einWaschanlagen-Frostschutzmittel verwenden.
HTB022A-1
Soll bei Nebel ein einzelnerWischvorgang ausgeführt werden, den Hebel für die Scheibenwisch-/ Waschanlage nach oben drücken. HTB020A-1

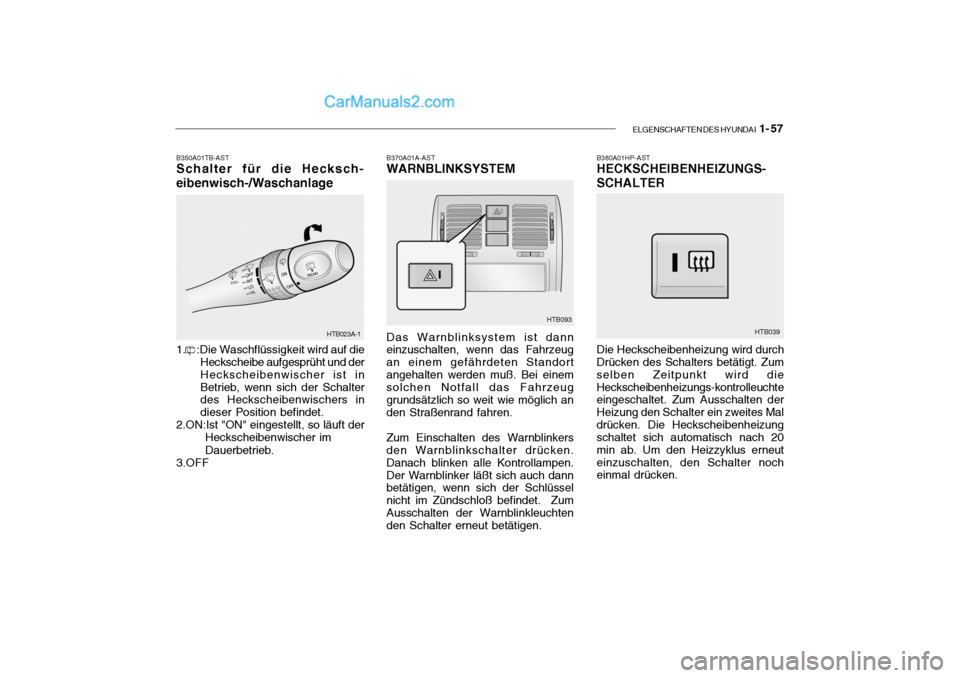

ELGENSCHAFTEN DES HYUNDAI 1- 57
B350A01TB-AST Schalter für die Hecksch-
eibenwisch-/Waschanlage 1. :Die Waschflüssigkeit wird auf die Heckscheibe aufgesprüht und der Heckscheibenwischer ist in
Betrieb, wenn sich der Schalter des Heckscheibenwischers in dieser Position befindet.
2.ON:Ist "ON" eingestellt, so läuft der Heckscheibenwischer im Dauerbetrieb.
3.OFF
HTB023A-1 B380A01HP-AST HECKSCHEIBENHEIZUNGS- SCHALTER Die Heckscheibenheizung wird durch Drücken des Schalters betätigt. Zum selben Zeitpunkt wird dieHeckscheibenheizungs-kontrolleuchte eingeschaltet. Zum Ausschalten der Heizung den Schalter ein zweites Maldrücken. Die Heckscheibenheizung schaltet sich automatisch nach 20 min ab. Um den Heizzyklus erneuteinzuschalten, den Schalter noch einmal drücken.
B370A01A-AST
WARNBLINKSYSTEM Das Warnblinksystem ist dann einzuschalten, wenn das Fahrzeug an einem gefährdeten Standortangehalten werden muß. Bei einem solchen Notfall das Fahrzeug grundsätzlich so weit wie möglich anden Straßenrand fahren. Zum Einschalten des Warnblinkers den Warnblinkschalter drücken. Danach blinken alle Kontrollampen.Der Warnblinker läßt sich auch dann betätigen, wenn sich der Schlüssel nicht im Zündschloß befindet. ZumAusschalten der Warnblinkleuchten den Schalter erneut betätigen.
HTB093 HTB039

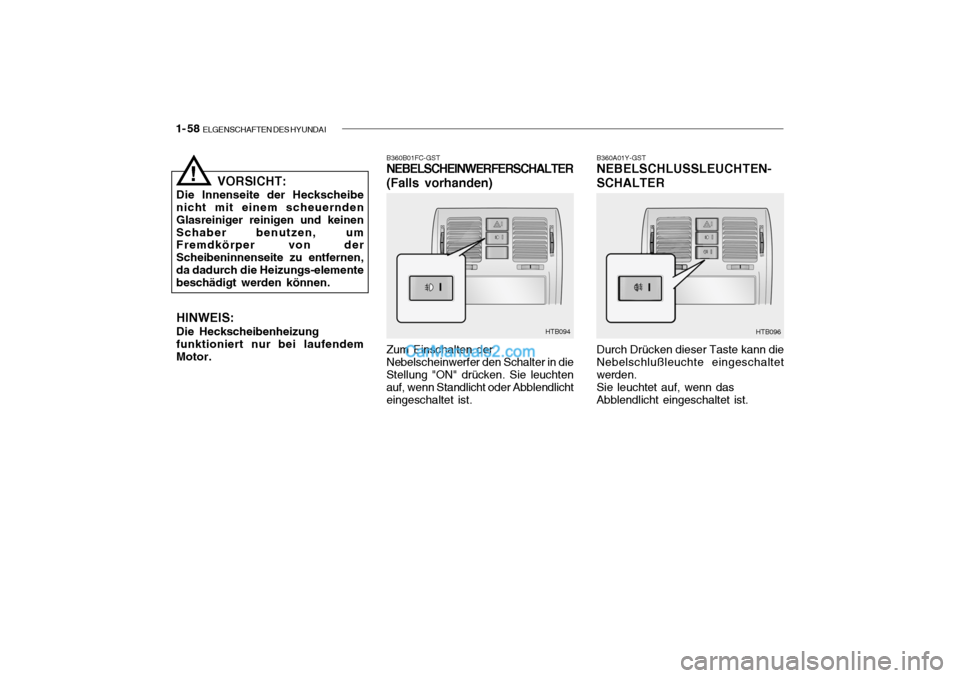

1- 58 ELGENSCHAFTEN DES HYUNDAI
B360A01Y-GST
NEBELSCHLUSSLEUCHTEN- SCHALTER
VORSICHT:
Die Innenseite der Heckscheibe nicht mit einem scheuernden Glasreiniger reinigen und keinenSchaber benutzen, um Fremdkörper von der Scheibeninnenseite zu entfernen,da dadurch die Heizungs-elemente beschädigt werden können. B360B01FC-GST
NEBELSCHEINWERFERSCHALTER
(Falls vorhanden)
!
HINWEIS: Die Heckscheibenheizung funktioniert nur bei laufendem Motor.
HTB096HTB094
Zum Einschalten der Nebelscheinwerfer den Schalter in dieStellung "ON" drücken. Sie leuchten auf, wenn Standlicht oder Abblendlicht eingeschaltet ist. Durch Drücken dieser Taste kann die Nebelschlußleuchte eingeschaltet werden.Sie leuchtet auf, wenn das Abblendlicht eingeschaltet ist.

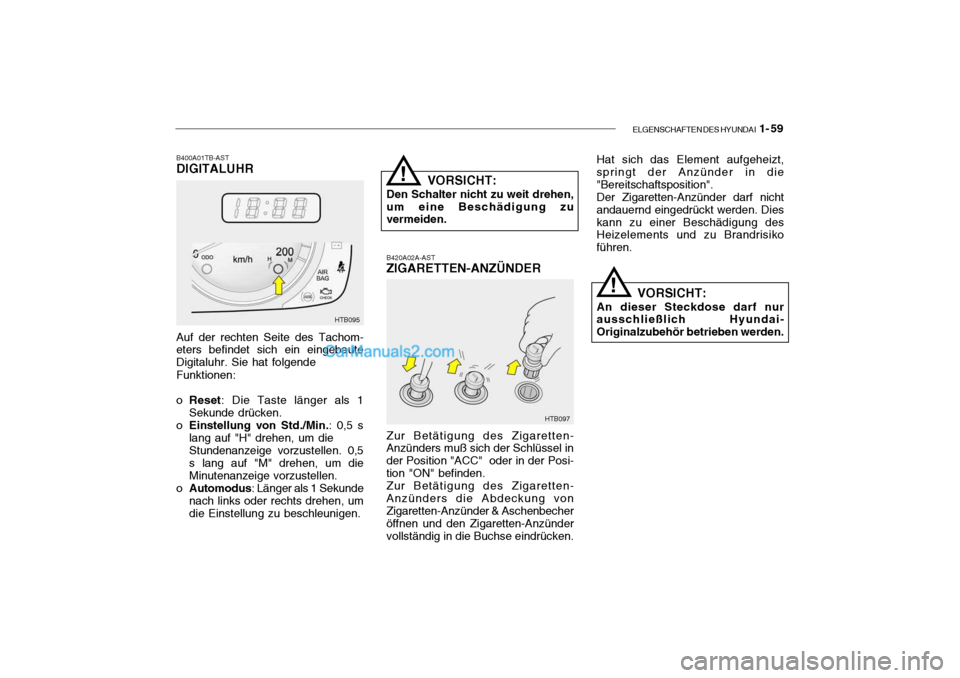

ELGENSCHAFTEN DES HYUNDAI 1- 59
B420A02A-AST
ZIGARETTEN-ANZÜNDER Zur Betätigung des Zigaretten- Anzünders muß sich der Schlüssel in der Position "ACC" oder in der Posi-tion "ON" befinden.Zur Betätigung des Zigaretten-Anzünders die Abdeckung vonZigaretten-Anzünder & Aschenbecher öffnen und den Zigaretten-Anzünder vollständig in die Buchse eindrücken.
HTB095
HTB097
B400A01TB-AST DIGITALUHR
Auf der rechten Seite des Tachom-eters befindet sich ein eingebaute Digitaluhr. Sie hat folgende Funktionen: o Reset : Die Taste länger als 1
Sekunde drücken.
o Einstellung von Std./Min. : 0,5 s
lang auf "H" drehen, um die Stundenanzeige vorzustellen. 0,5 s lang auf "M" drehen, um die Minutenanzeige vorzustellen.
o Automodus : Länger als 1 Sekunde
nach links oder rechts drehen, um die Einstellung zu beschleunigen. VORSICHT:
Den Schalter nicht zu weit drehen,um eine Beschädigung zu vermeiden. Hat sich das Element aufgeheizt,springt der Anzünder in die "Bereitschaftsposition".Der Zigaretten-Anzünder darf nichtandauernd eingedrückt werden. Dieskann zu einer Beschädigung des Heizelements und zu Brandrisiko führen.
VORSICHT:
An dieser Steckdose darf nur ausschließlich Hyundai- Originalzubehör betrieben werden.
!
!
