Hyundai Getz 2004 Betriebsanleitung (in German)

1- 40 ELGENSCHAFTEN DES HYUNDAI
!
o Zum Reinigen der Hupenplatte ist
ausschließlich ein weiches, trockenes Tuch oder ein mitreinem Wasser befeuchtetesTuch zu verwenden. Lösungs-oder Reinigungsmittel wirkensich nachteilig auf die
Abdeckung des Airbags aus undbeeinträchtigen eineordnungsgemäßeFunktionsweise des Systems.
o Es sollten keine Aufkleber auf das Lenkrad geklebt oder Gegenstände auf oder nahe an die Airbag-Module am Lenkrad, Armaturenbrett bzw. Ab-deckung oberhalb desHandschuhfachs gelegt werden,da derartige GegenständeVerletzungen verursachenkönnen, wenn das Fahrzeugeinen Aufprall erleidet, der zum Zünden der Airbags führt.
o Wenn sich die Airbags entfalten, müssen sie von einemzugelassenen Hyundai-Händler ersetzt werden.

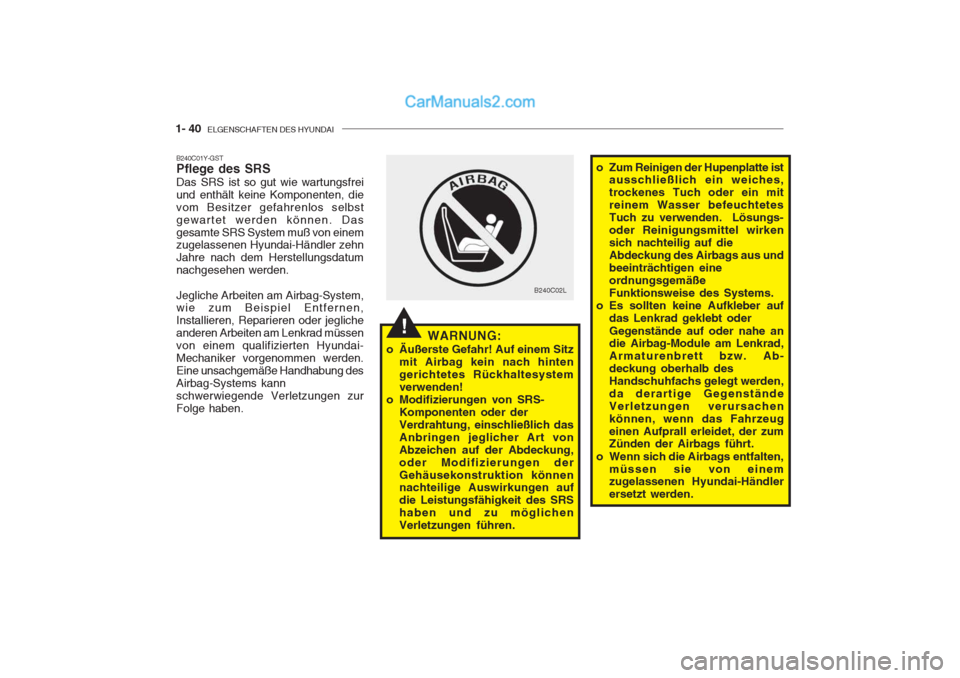

B240C01Y-GST Pflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, dievom Besitzer gefahrenlos selbstgewartet werden können. Dasgesamte SRS System muß von einem zugelassenen Hyundai-Händler zehn Jahre nach dem Herstellungsdatumnachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen, Installieren, Reparieren oder jeglicheanderen Arbeiten am Lenkrad müssenvon einem qualifizierten Hyundai-Mechaniker vorgenommen werden.Eine unsachgemäße Handhabung desAirbag-Systems kannschwerwiegende Verletzungen zurFolge haben.
B240C02L
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystemverwenden!
o Modifizierungen von SRS- Komponenten oder derVerdrahtung, einschließlich dasAnbringen jeglicher Art vonAbzeichen auf der Abdeckung,oder Modifizierungen der
Gehäusekonstruktion können nachteilige Auswirkungen auf
die Leistungsfähigkeit des SRShaben und zu möglichenVerletzungen führen.

ELGENSCHAFTEN DES HYUNDAI 1- 41

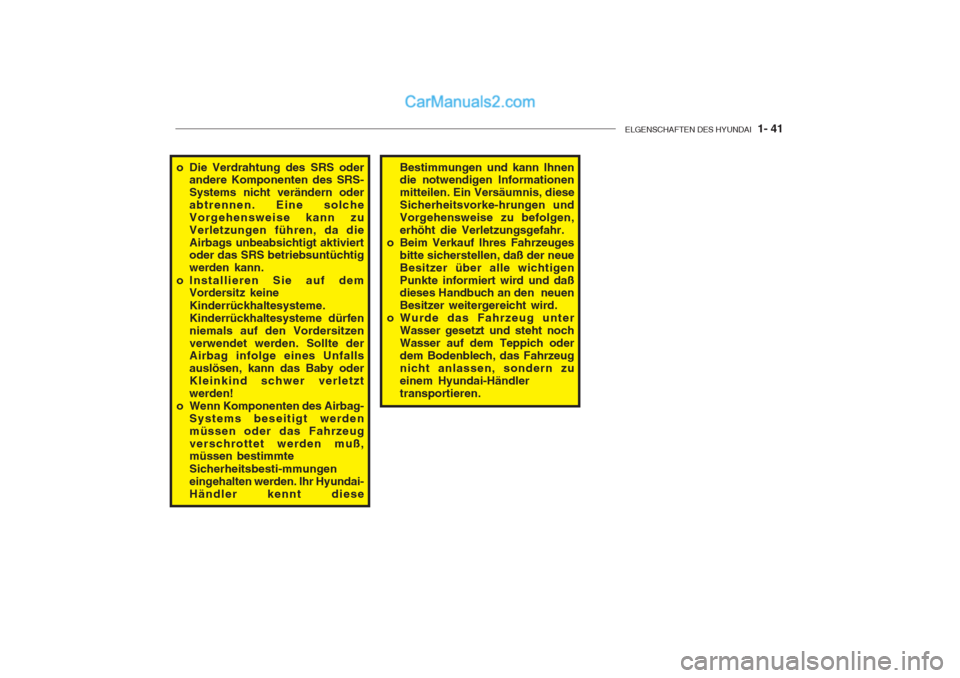

o Die Verdrahtung des SRS oder
andere Komponenten des SRS- Systems nicht verändern oderabtrennen. Eine solcheVorgehensweise kann zuVerletzungen führen, da dieAirbags unbeabsichtigt aktiviert oder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrückhaltesysteme. Kinderrückhaltesysteme dürfenniemals auf den Vordersitzenverwendet werden. Sollte der Airbag infolge eines Unfalls auslösen, kann das Baby oderKleinkind schwer verletztwerden!
o Wenn Komponenten des Airbag-
Systems beseitigt werdenmüssen oder das Fahrzeugverschrottet werden muß, müssen bestimmte Sicherheitsbesti-mmungen eingehalten werden. Ihr Hyundai-Händler kennt diese Bestimmungen und kann Ihnen die notwendigen Informationen mitteilen. Ein Versäumnis, dieseSicherheitsvorke-hrungen undVorgehensweise zu befolgen,erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges
bitte sicherstellen, daß der neueBesitzer über alle wichtigenPunkte informiert wird und daß dieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht nochWasser auf dem Teppich oderdem Bodenblech, das Fahrzeugnicht anlassen, sondern zueinem Hyundai-Händlertransportieren.

1- 42 ELGENSCHAFTEN DES HYUNDAI

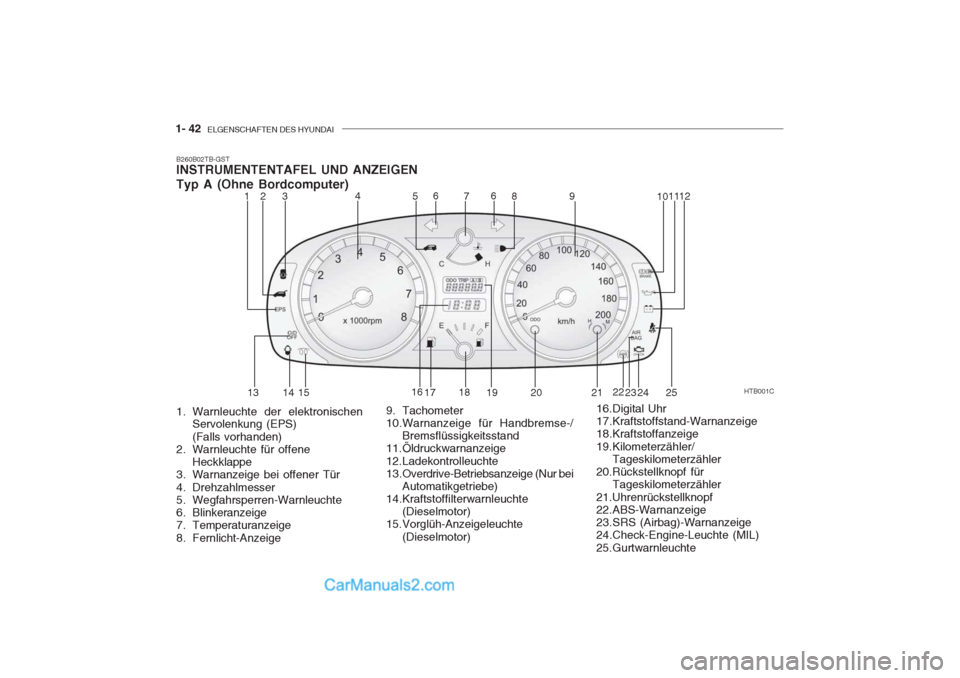

B260B02TB-GST INSTRUMENTENTAFEL UND ANZEIGEN Typ A (Ohne Bordcomputer)
HTB001C
124
53 6
78 9 101112
13 14 15 16
17 18
19 20 21 22
23 24
6
25
1. Warnleuchte der elektronischen Servolenkung (EPS) (Falls vorhanden)
2. Warnleuchte für offene Heckklappe
3. Warnanzeige bei offener Tür
4. Drehzahlmesser
5. Wegfahrsperren-Warnleuchte
6. Blinkeranzeige
7. Temperaturanzeige
8. Fernlicht-Anzeige 9. Tachometer
10.Warnanzeige für Handbremse-/
Bremsflüssigkeitsstand
11.Öldruckwarnanzeige
12.Ladekontrolleuchte
13.Overdrive-Betriebsanzeige (Nur bei
Automatikgetriebe)
14.Kraftstoffilterwarnleuchte (Dieselmotor)
15.Vorglüh-Anzeigeleuchte
(Dieselmotor) 16.Digital Uhr
17.Kraftstoffstand-Warnanzeige
18.Kraftstoffanzeige
19.Kilometerzähler/
Tageskilometerzähler
20.Rückstellknopf für
Tageskilometerzähler
21.Uhrenrückstellknopf
22.ABS-Warnanzeige
23.SRS (Airbag)-Warnanzeige
24.Check-Engine-Leuchte (MIL)
25.Gurtwarnleuchte

ELGENSCHAFTEN DES HYUNDAI 1- 43

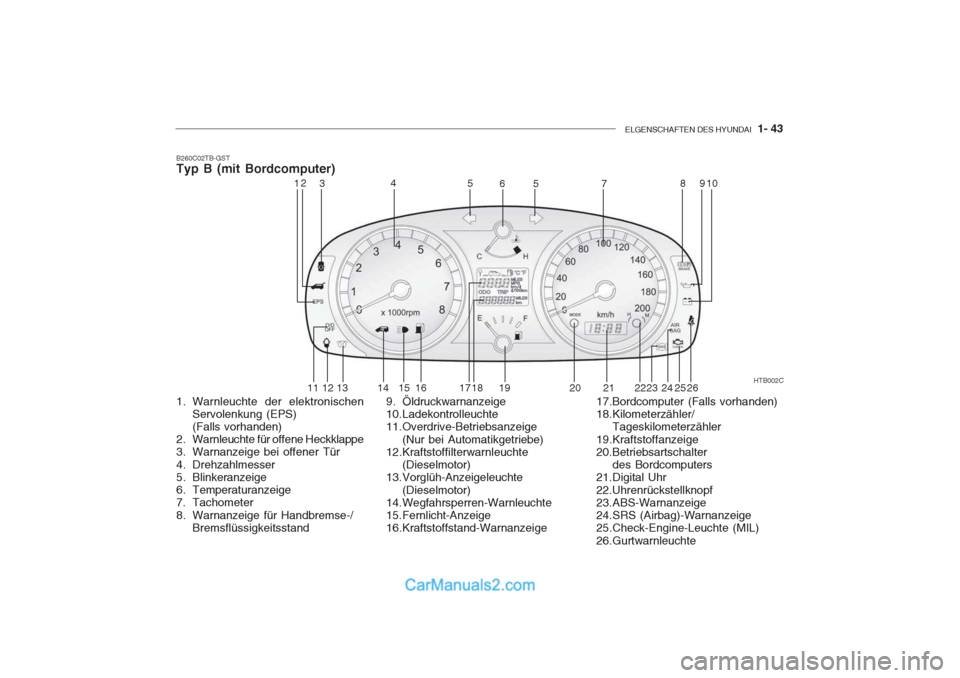

B260C02TB-GST Typ B (mit Bordcomputer)
1. Warnleuchte der elektronischen
Servolenkung (EPS) (Falls vorhanden)
2. Warnleuchte für offene Heckklappe
3. Warnanzeige bei offener Tür
4. Drehzahlmesser
5. Blinkeranzeige
6. Temperaturanzeige
7. Tachometer
8. Warnanzeige für Handbremse-/ Bremsflüssigkeitsstand 9. Öldruckwarnanzeige
10.Ladekontrolleuchte
11.Overdrive-Betriebsanzeige
(Nur bei Automatikgetriebe)
12.Kraftstoffilterwarnleuchte (Dieselmotor)
13.Vorglüh-Anzeigeleuchte
(Dieselmotor)
14.Wegfahrsperren-Warnleuchte
15.Fernlicht-Anzeige
16.Kraftstoffstand-Warnanzeige 17.Bordcomputer (Falls vorhanden)
18.Kilometerzähler/
Tageskilometerzähler
19.Kraftstoffanzeige20.Betriebsartschalter des Bordcomputers
21.Digital Uhr 22.Uhrenrückstellknopf
23.ABS-Warnanzeige
24.SRS (Airbag)-Warnanzeige
25.Check-Engine-Leuchte (MIL)
26.Gurtwarnleuchte
HTB002C
12 3 4
55
67 8910
11 12 13 14 15 16 17 18 19 20 23 24
252221 26

1- 44 ELGENSCHAFTEN DES HYUNDAI
B260B01S-GST

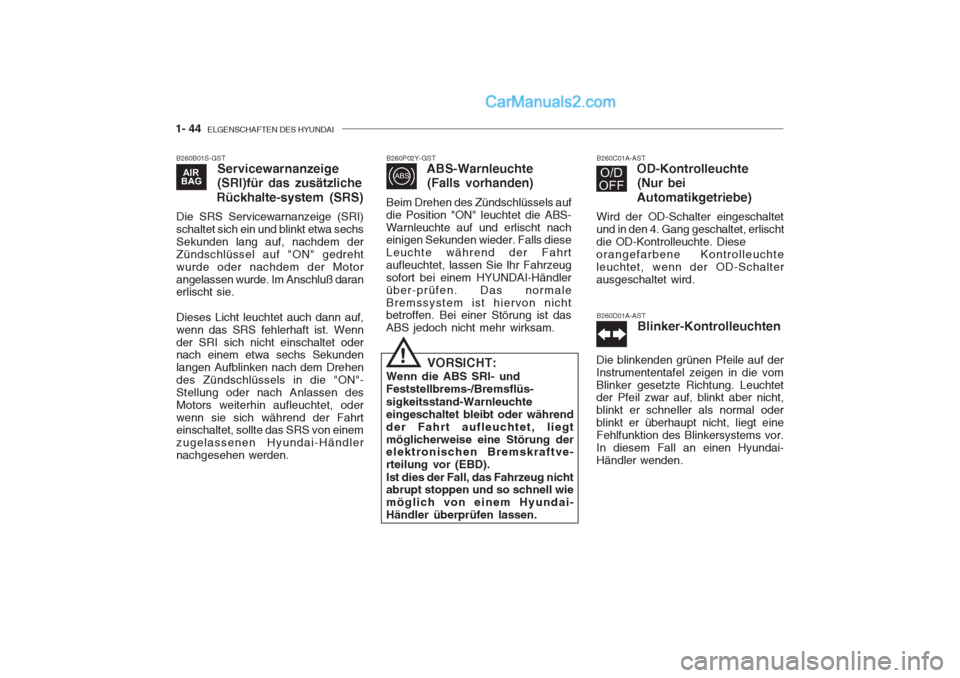

Servicewarnanzeige
(SRI)für das zusätzliche
Rückhalte-system (SRS)
Die SRS Servicewarnanzeige (SRI) schaltet sich ein und blinkt etwa sechsSekunden lang auf, nachdem derZündschlüssel auf "ON" gedrehtwurde oder nachdem der Motorangelassen wurde. Im Anschluß daran erlischt sie. Dieses Licht leuchtet auch dann auf, wenn das SRS fehlerhaft ist. Wennder SRI sich nicht einschaltet oder nach einem etwa sechs Sekunden langen Aufblinken nach dem Drehendes Zündschlüssels in die "ON"-Stellung oder nach Anlassen desMotors weiterhin aufleuchtet, oderwenn sie sich während der Fahrt einschaltet, sollte das SRS von einem zugelassenen Hyundai-Händlernachgesehen werden. B260D01A-AST
Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf derInstrumententafel zeigen in die vomBlinker gesetzte Richtung. Leuchtet der Pfeil zwar auf, blinkt aber nicht, blinkt er schneller als normal oderblinkt er überhaupt nicht, liegt eineFehlfunktion des Blinkersystems vor.In diesem Fall an einen Hyundai-Händler wenden. B260C01A-AST
OD-Kontrolleuchte
(Nur bei
Automatikgetriebe)
Wird der OD-Schalter eingeschaltet
und in den 4. Gang geschaltet, erlischtdie OD-Kontrolleuchte. Dieseorangefarbene Kontrolleuchte
leuchtet, wenn der OD-Schalterausgeschaltet wird.
B260P02Y-GST
ABS-Warnleuchte
(Falls vorhanden)
Beim Drehen des Zündschlüssels aufdie Position "ON" leuchtet die ABS-Warnleuchte auf und erlischt nach einigen Sekunden wieder. Falls diese Leuchte während der Fahrtaufleuchtet, lassen Sie lhr Fahrzeugsofort bei einem HYUNDAI-Händlerüber-prüfen. Das normaleBremssystem ist hiervon nicht betroffen. Bei einer Störung ist das ABS jedoch nicht mehr wirksam.
VORSICHT:
Wenn die ABS SRI- und Feststellbrems-/Bremsflüs- sigkeitsstand-Warnleuchte eingeschaltet bleibt oder währendder Fahrt aufleuchtet, liegtmöglicherweise eine Störung der elektronischen Bremskraftve- rteilung vor (EBD). Ist dies der Fall, das Fahrzeug nicht abrupt stoppen und so schnell wie möglich von einem Hyundai-Händler überprüfen lassen.!

ELGENSCHAFTEN DES HYUNDAI 1- 45
!

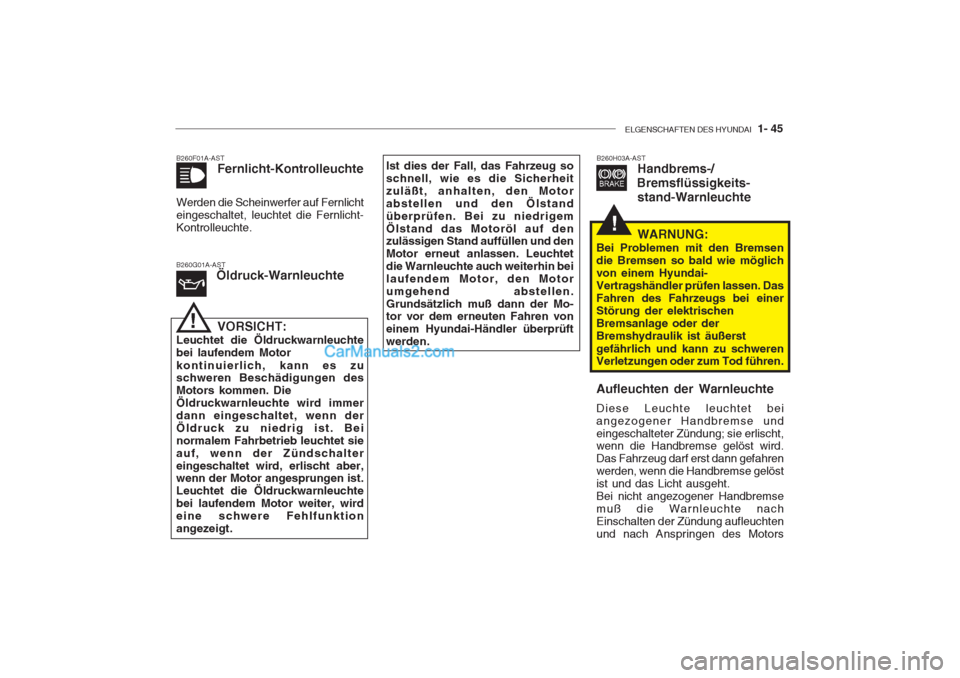

B260F01A-AST
Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht-Kontrolleuchte. B260G01A-AST Öldruck-Warnleuchte
!VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinuierlich, kann es zu schweren Beschädigungen des Motors kommen. DieÖldruckwarnleuchte wird immerdann eingeschaltet, wenn derÖldruck zu niedrig ist. Beinormalem Fahrbetrieb leuchtet sieauf, wenn der Zündschaltereingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchtebei laufendem Motor weiter, wirdeine schwere Fehlfunktionangezeigt. Ist dies der Fall, das Fahrzeug soschnell, wie es die Sicherheitzuläßt, anhalten, den Motorabstellen und den Ölstandüberprüfen. Bei zu niedrigemÖlstand das Motoröl auf den zulässigen Stand auffüllen und den Motor erneut anlassen. Leuchtetdie Warnleuchte auch weiterhin bei
laufendem Motor, den Motorumgehend abstellen.
Grundsätzlich muß dann der Mo- tor vor dem erneuten Fahren von einem Hyundai-Händler überprüftwerden.
B260H03A-AST
Handbrems-/
Bremsflüssigkeits-
stand-Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen die Bremsen so bald wie möglichvon einem Hyundai-Vertragshändler prüfen lassen. DasFahren des Fahrzeugs bei einerStörung der elektrischenBremsanlage oder derBremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen. Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse undeingeschalteter Zündung; sie erlischt, wenn die Handbremse gelöst wird. Das Fahrzeug darf erst dann gefahrenwerden, wenn die Handbremse gelöstist und das Licht ausgeht.Bei nicht angezogener Handbremsemuß die Warnleuchte nachEinschalten der Zündung aufleuchtenund nach Anspringen des Motors

1- 46 ELGENSCHAFTEN DES HYUNDAI
B260J01S-GST

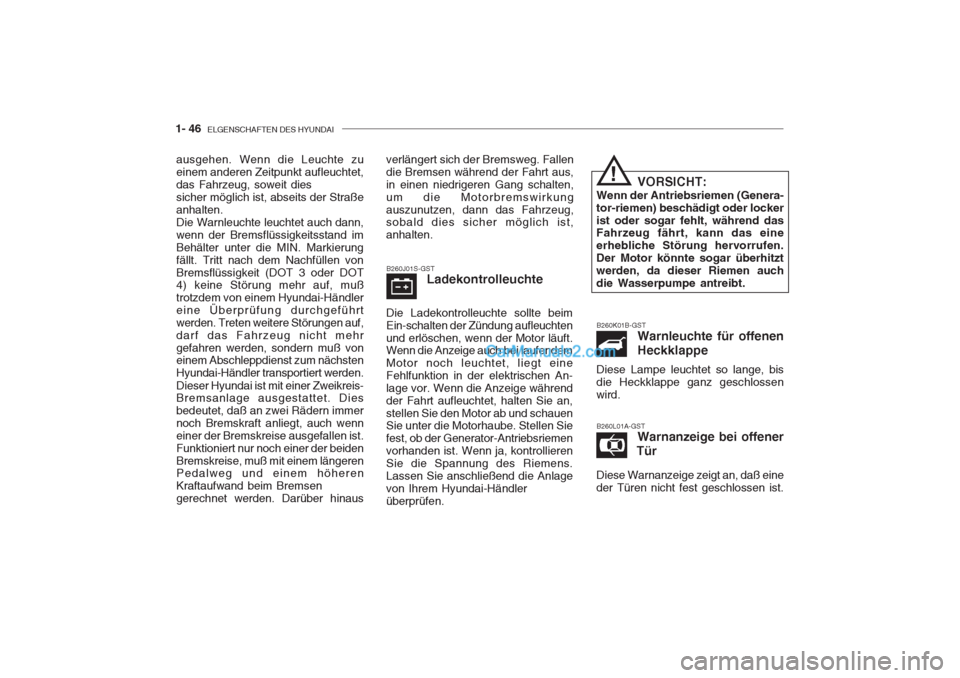

Ladekontrolleuchte
Die Ladekontrolleuchte sollte beim Ein-schalten der Zündung aufleuchtenund erlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendem Motor noch leuchtet, liegt eineFehlfunktion in der elektrischen An-lage vor. Wenn die Anzeige währendder Fahrt aufleuchtet, halten Sie an,stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Sie fest, ob der Generator-Antriebsriemenvorhanden ist. Wenn ja, kontrollierenSie die Spannung des Riemens.Lassen Sie anschließend die Anlagevon Ihrem Hyundai-Händlerüberprüfen. B260L01A-GST
Warnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eineder Türen nicht fest geschlossen ist. B260K01B-GST
Warnleuchte für offenen Heckklappe
Diese Lampe leuchtet so lange, bis die Heckklappe ganz geschlossenwird.
ausgehen. Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet,das Fahrzeug, soweit diessicher möglich ist, abseits der Straßeanhalten.Die Warnleuchte leuchtet auch dann,wenn der Bremsflüssigkeitsstand imBehälter unter die MIN. Markierungfällt. Tritt nach dem Nachfüllen vonBremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, muß trotzdem von einem Hyundai-Händler
eine Überprüfung durchgeführtwerden. Treten weitere Störungen auf,darf das Fahrzeug nicht mehrgefahren werden, sondern muß von einem Abschleppdienst zum nächsten Hyundai-Händler transportiert werden. Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immernoch Bremskraft anliegt, auch wenneiner der Bremskreise ausgefallen ist.Funktioniert nur noch einer der beidenBremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsengerechnet werden. Darüber hinaus verlängert sich der Bremsweg. Fallendie Bremsen während der Fahrt aus,in einen niedrigeren Gang schalten,um die Motorbremswirkungauszunutzen, dann das Fahrzeug, sobald dies sicher möglich ist, anhalten.
VORSICHT:
Wenn der Antriebsriemen (Genera-tor-riemen) beschädigt oder lockerist oder sogar fehlt, während das Fahrzeug fährt, kann das eine erhebliche Störung hervorrufen.Der Motor könnte sogar überhitztwerden, da dieser Riemen auchdie Wasserpumpe antreibt.
!

ELGENSCHAFTEN DES HYUNDAI 1- 47
B260M01A-AST

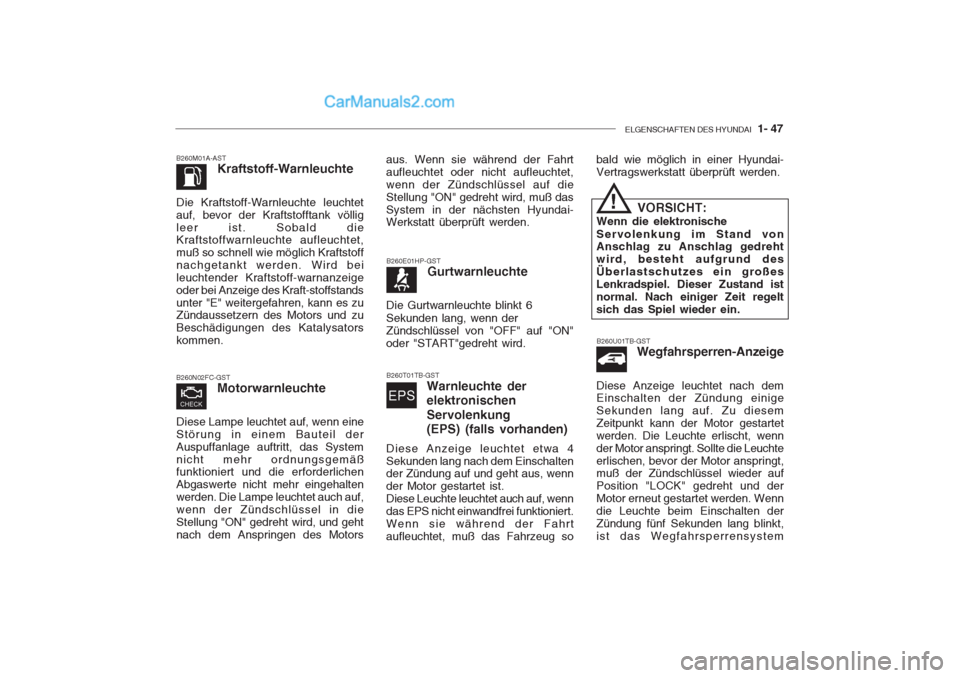

Kraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet auf, bevor der Kraftstofftank völligleer ist. Sobald die Kraftstoffwarnleuchte aufleuchtet, muß so schnell wie möglich Kraftstoffnachgetankt werden. Wird beileuchtender Kraftstoff-warnanzeigeoder bei Anzeige des Kraft-stoffstandsunter "E" weitergefahren, kann es zu Zündaussetzern des Motors und zu Beschädigungen des Katalysatorskommen.
B260N02FC-GST Motorwarnleuchte
Diese Lampe leuchtet auf, wenn eine Störung in einem Bauteil derAuspuffanlage auftritt, das Systemnicht mehr ordnungsgemäß funktioniert und die erforderlichen Abgaswerte nicht mehr eingehaltenwerden. Die Lampe leuchtet auch auf,wenn der Zündschlüssel in dieStellung "ON" gedreht wird, und gehtnach dem Anspringen des Motors
aus. Wenn sie während der Fahrt aufleuchtet oder nicht aufleuchtet,wenn der Zündschlüssel auf dieStellung "ON" gedreht wird, muß dasSystem in der nächsten Hyundai- Werkstatt überprüft werden.
B260E01HP-GST Gurtwarnleuchte
Die Gurtwarnleuchte blinkt 6 Sekunden lang, wenn der Zündschlüssel von "OFF" auf "ON"oder "START"gedreht wird.
B260T01TB-GST Warnleuchte der elektronischen Servolenkung (EPS) (falls vorhanden)
Diese Anzeige leuchtet etwa 4 Sekunden lang nach dem Einschalten der Zündung auf und geht aus, wenn der Motor gestartet ist.Diese Leuchte leuchtet auch auf, wenndas EPS nicht einwandfrei funktioniert.Wenn sie während der Fahrtaufleuchtet, muß das Fahrzeug so bald wie möglich in einer Hyundai-Vertragswerkstatt überprüft werden.
B260U01TB-GST Wegfahrsperren-Anzeige
Diese Anzeige leuchtet nach dem Einschalten der Zündung einige Sekunden lang auf. Zu diesemZeitpunkt kann der Motor gestartetwerden. Die Leuchte erlischt, wennder Motor anspringt. Sollte die Leuchteerlischen, bevor der Motor anspringt, muß der Zündschlüssel wieder auf Position "LOCK" gedreht und derMotor erneut gestartet werden. Wenndie Leuchte beim Einschalten derZündung fünf Sekunden lang blinkt,ist das Wegfahrsperrensystem
! VORSICHT:
Wenn die elektronische Servolenkung im Stand von Anschlag zu Anschlag gedreht wird, besteht aufgrund desÜberlastschutzes ein großesLenkradspiel. Dieser Zustand istnormal. Nach einiger Zeit regeltsich das Spiel wieder ein.

1- 48 ELGENSCHAFTEN DES HYUNDAI

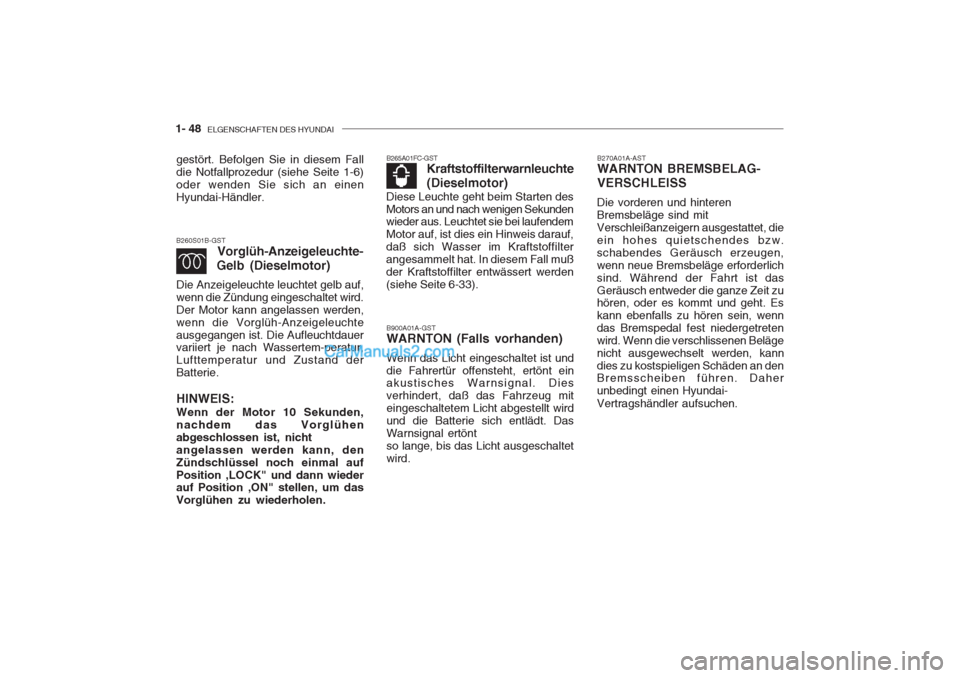

B270A01A-AST WARNTON BREMSBELAG- VERSCHLEISS
Die vorderen und hinteren Bremsbeläge sind mitVerschleißanzeigern ausgestattet, dieein hohes quietschendes bzw.
schabendes Geräusch erzeugen,wenn neue Bremsbeläge erforderlich
sind. Während der Fahrt ist dasGeräusch entweder die ganze Zeit zu
hören, oder es kommt und geht. Es kann ebenfalls zu hören sein, wenn
das Bremspedal fest niedergetretenwird. Wenn die verschlissenen Beläge
nicht ausgewechselt werden, kanndies zu kostspieligen Schäden an den Bremsscheiben führen. Daher unbedingt einen Hyundai- Vertragshändler aufsuchen.
B260S01B-GST
Vorglüh-Anzeigeleuchte-
Gelb (Dieselmotor)
Die Anzeigeleuchte leuchtet gelb auf, wenn die Zündung eingeschaltet wird.Der Motor kann angelassen werden,wenn die Vorglüh-Anzeigeleuchteausgegangen ist. Die Aufleuchtdauer variiert je nach Wassertem-peratur, Lufttemperatur und Zustand derBatterie. HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühenabgeschlossen ist, nichtangelassen werden kann, denZündschlüssel noch einmal aufPosition ,LOCK" und dann wieder auf Position ,ON" stellen, um das Vorglühen zu wiederholen. B265A01FC-GST
Kraftstoffilterwarnleuchte (Dieselmotor)
Diese Leuchte geht beim Starten des Motors an und nach wenigen Sekunden wieder aus. Leuchtet sie bei laufendem Motor auf, ist dies ein Hinweis darauf,daß sich Wasser im Kraftstoffilterangesammelt hat. In diesem Fall mußder Kraftstoffilter entwässert werden(siehe Seite 6-33).
B900A01A-GST WARNTON (Falls vorhanden) Wenn das Licht eingeschaltet ist und die Fahrertür offensteht, ertönt ein akustisches Warnsignal. Dies verhindert, daß das Fahrzeug miteingeschaltetem Licht abgestellt wirdund die Batterie sich entlädt. DasWarnsignal ertöntso lange, bis das Licht ausgeschaltetwird.gestört. Befolgen Sie in diesem Fall die Notfallprozedur (siehe Seite 1-6)oder wenden Sie sich an einenHyundai-Händler.

ELGENSCHAFTEN DES HYUNDAI 1- 49
!

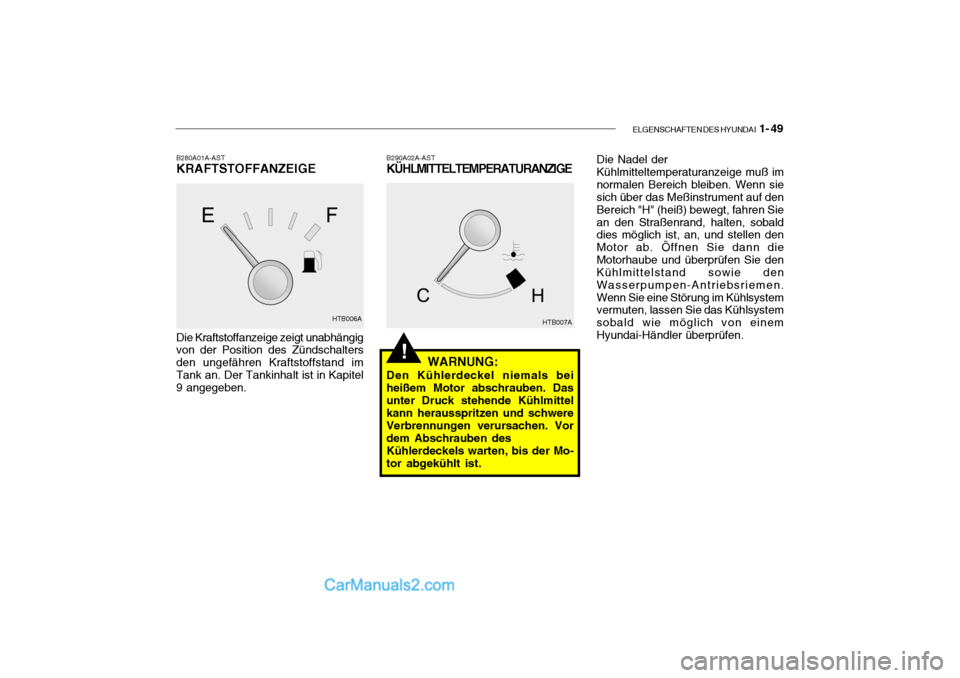

B280A01A-AST KRAFTSTOFFANZEIGE B290A02A-AST
KÜHLMITTELTEMPERATURANZIGE
Die Kraftstoffanzeige zeigt unabhängigvon der Position des Zündschalters den ungefähren Kraftstoffstand imTank an. Der Tankinhalt ist in Kapitel 9 angegeben. WARNUNG:
Den Kühlerdeckel niemals bei heißem Motor abschrauben. Dasunter Druck stehende Kühlmittel kann herausspritzen und schwere Verbrennungen verursachen. Vordem Abschrauben desKühlerdeckels warten, bis der Mo-tor abgekühlt ist.
HTB006A Die Nadel derKühlmitteltemperaturanzeige muß imnormalen Bereich bleiben. Wenn sie sich über das Meßinstrument auf den
Bereich "H" (heiß) bewegt, fahren Siean den Straßenrand, halten, sobald dies möglich ist, an, und stellen den Motor ab. Öffnen Sie dann die
Motorhaube und überprüfen Sie den Kühlmittelstand sowie den Wasserpumpen-Antriebsriemen.Wenn Sie eine Störung im Kühlsystem vermuten, lassen Sie das Kühlsystem
sobald wie möglich von einemHyundai-Händler überprüfen.
HTB007A
