Hyundai Getz 2004 Manual do proprietário (in Portuguese)
Manufacturer: HYUNDAI, Model Year: 2004, Model line: Getz, Model: Hyundai Getz 2004Pages: 249, PDF Size: 8.1 MB

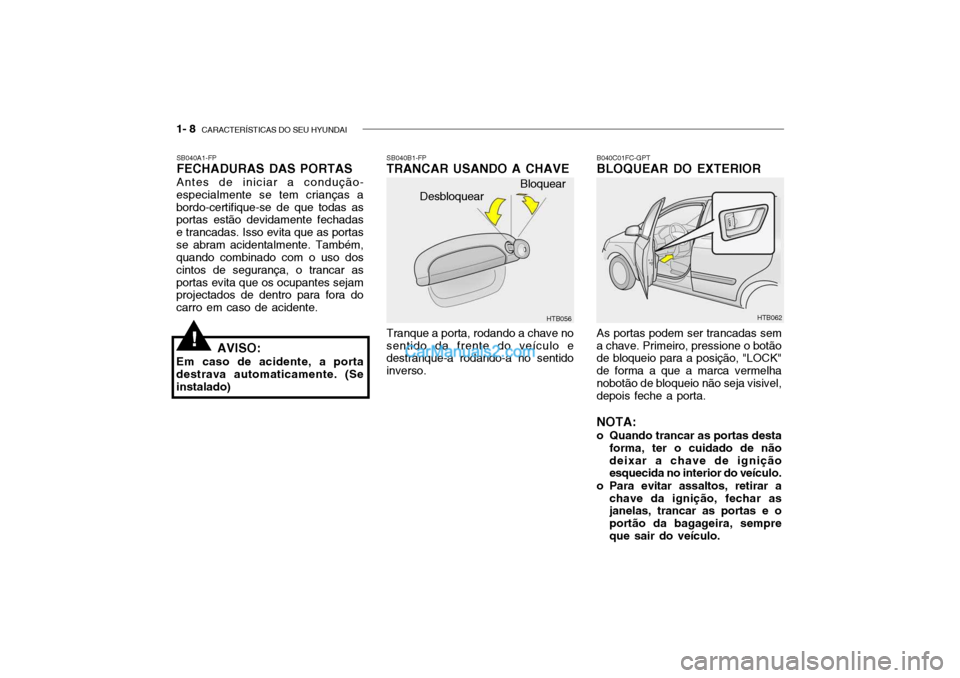

Page 21 of 249
1- 8 CARACTERÍSTICAS DO SEU HYUNDAI
As portas podem ser trancadas sem
a chave. Primeiro, pressione o botão de bloqueio para a posição, "LOCK" de forma a que a marca vermelhanobotão de bloqueio não seja visivel, depois feche a porta.
NOTA:
o Quando trancar as portas desta forma, ter o cuidado de não deixar a chave de ignição esquecida no interior do veículo.
o Para evitar assaltos, retirar a chave da ignição, fechar asjanelas, trancar as portas e o portão da bagageira, sempreque sair do veículo.
B040C01FC-GPT BLOQUEAR DO EXTERIOR
SB040B1-FPTRANCAR USANDO A CHAVE Tranque a porta, rodando a chave no sentido da frente do veículo e destranque-a rodando-a no sentido inverso.
SB040A1-FP FECHADURAS DAS PORTAS Antes de iniciar a condução-
especialmente se tem crianças a bordo-certifique-se de que todas as portas estão devidamente fechadas e trancadas. Isso evita que as portasse abram acidentalmente. Também, quando combinado com o uso dos cintos de segurança, o trancar asportas evita que os ocupantes sejam projectados de dentro para fora do carro em caso de acidente.
AVISO:
Em caso de acidente, a portadestrava automaticamente. (Seinstalado)!
HTB056 HTB062
Desbloquear
Bloquear

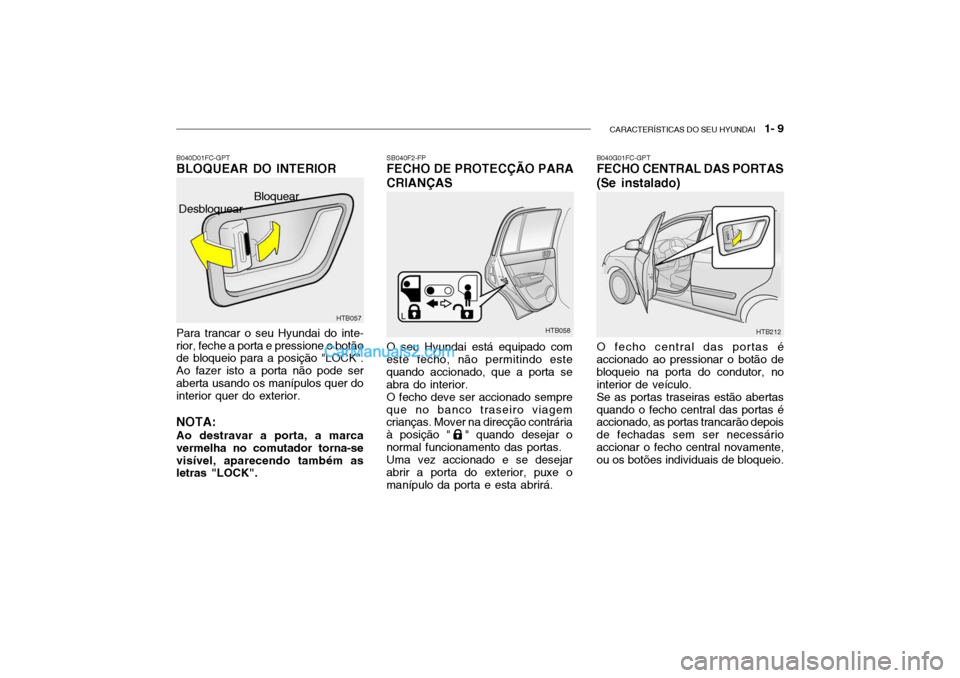

Page 22 of 249
CARACTERÍSTICAS DO SEU HYUNDAI 1- 9
SB040F2-FP FECHO DE PROTECÇÃO PARA
CRIANÇAS
O seu Hyundai está equipado com
este fecho, não permitindo este quando accionado, que a porta seabra do interior.
O fecho deve ser accionado sempre
que no banco traseiro viagem crianças. Mover na direcção contrária à posição " " quando desejar onormal funcionamento das portas. Uma vez accionado e se desejar
abrir a porta do exterior, puxe omanípulo da porta e esta abrirá.
B040D01FC-GPT BLOQUEAR DO INTERIOR
HTB057
HTB058
Desbloquear
Bloquear
Para trancar o seu Hyundai do inte- rior, feche a porta e pressione o botão de bloqueio para a posição "LOCK". Ao fazer isto a porta não pode seraberta usando os manípulos quer do interior quer do exterior. NOTA: Ao destravar a porta, a marca vermelha no comutador torna-sevisível, aparecendo também as letras "LOCK".
B040G01FC-GPT FECHO CENTRAL DAS PORTAS (Se instalado)
HTB212
O fecho central das portas é accionado ao pressionar o botão de bloqueio na porta do condutor, nointerior de veículo.Se as portas traseiras estão abertasquando o fecho central das portas é accionado, as portas trancarão depois de fechadas sem ser necessárioaccionar o fecho central novamente, ou os botões individuais de bloqueio.
Page 23 of 249
1- 10 CARACTERÍSTICAS DO SEU HYUNDAI
B070B01O-APT Estadio Armado Estacione o carro e desligue o motor. arme o sistema como se descreve a seguir.
1) Retire a chave da ignição.
2) Certifique-se que o capot do motor e tampa da bagageira estão correctamente fechados.
3) Transque as portas utilizando o transmissor do sistema de abertura sem chave.
Após completar os passos descritos,as luzes indicadoras de direcção acendem-se uma vez indicando que o sistema está armado.
NOTA:
o Deslocando o comutador para trás, destravam-se todas asportas, assim como o portãotraseiro.Ao deslocá-lo para a frente,todas as portas ficam travadas, inclusive o portão traseiro.
o Ao destravar a porta, a marca vermelha no comutador torna-se visível, aparecendo também as letras "LOCK".
o O fecho central de portas
funciona virando a chave (comsistema anti-roubo: porta do condutor e do passageiro, sem sistema anti-roubo, apenas portado condutor) na direcção da traseira ou da dianteira do veículo. B070A01A-GPT SISTEMA DE ALARME ANTI ROUBO (Se instalado) Este sistema foi concebido para oferecer protecção contra a entrada não autorizada no veículo. Este sistema é operado em três estágios:o primeiro é o estádio "Armado", o segundo é o estágio "Alarme" e o terceiro é o estádio "Desarmado". Seaccionado, o sistema produz um si- nal acústico através de uma sirene e acende e apaga alternadamente asluzes indicadoras de direcção.
HTB052

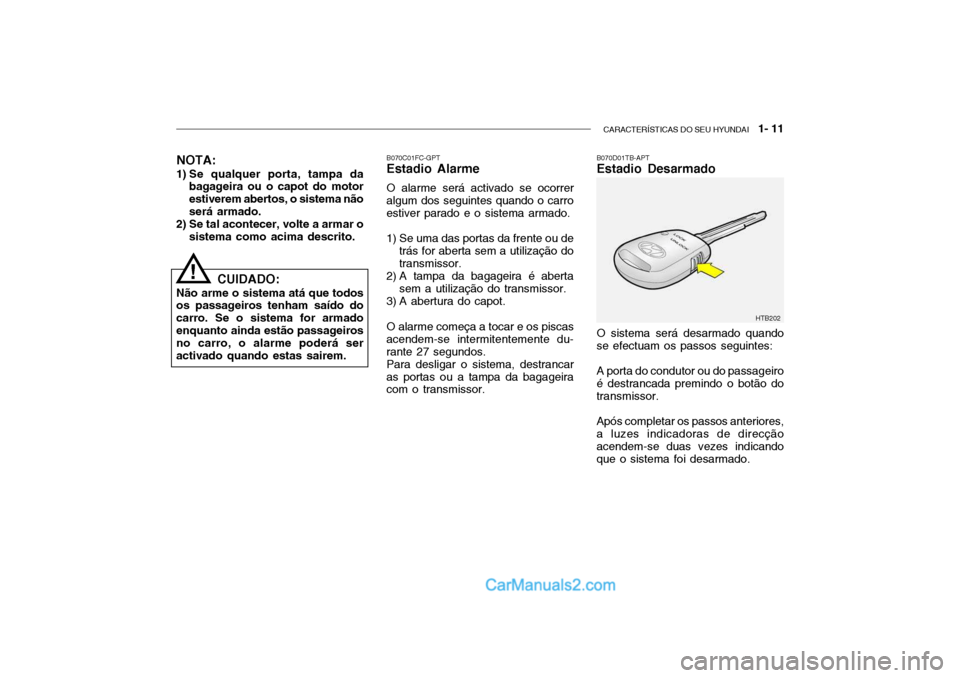

Page 24 of 249
CARACTERÍSTICAS DO SEU HYUNDAI 1- 11
B070C01FC-GPT Estadio Alarme O alarme será activado se ocorrer
algum dos seguintes quando o carro estiver parado e o sistema armado.
1) Se uma das portas da frente ou de
trás for aberta sem a utilização do transmissor.
2) A tampa da bagageira é aberta sem a utilização do transmissor.
3) A abertura do capot.
O alarme começa a tocar e os piscas
acendem-se intermitentemente du-rante 27 segundos. Para desligar o sistema, destrancar
as portas ou a tampa da bagageira com o transmissor.
NOTA:
1) Se qualquer porta, tampa da bagageira ou o capot do motor estiverem abertos, o sistema nãoserá armado.
2) Se tal acontecer, volte a armar o
sistema como acima descrito.
CUIDADO:
Não arme o sistema atá que todos os passageiros tenham saído do carro. Se o sistema for armadoenquanto ainda estão passageiros no carro, o alarme poderá ser activado quando estas sairem.
! B070D01TB-APT Estadio Desarmado O sistema será desarmado quando se efectuam os passos seguintes: A porta do condutor ou do passageiro é destrancada premindo o botão do transmissor. Após completar os passos anteriores, a luzes indicadoras de direcção acendem-se duas vezes indicando que o sistema foi desarmado.
HTB202
Page 25 of 249
1- 12 CARACTERÍSTICAS DO SEU HYUNDAI
B070E01TB-GPT Substituição da pilha Quando a pilha do transmissor
começa a ficar fraca, pode ser necessário premir várias vezes o botão para trancar ou destrancar as portas, e o LED não se acende.Substituir a pilha o mais breve possível.
Tipo da pilha : CR1220 Instruções de substituição:
NOTA: Uma vez o sistema desarmado, este
só pode ser armado novamente repetindo os procedimentosanteriormente descritos em "Estágio de Alarme". B070F01TB-GPTSistema de Entrada sem Chave (Se instalado) Trancamento das portas
1. Fechar todas as portas.
2. Premir o botão do transmissor.
3. Simultaneamente, todas as portas ficarão trancadas e as luzesindicadoras de direcção acendem- se uma vez indicando que o sistema está armado.
Destrancamento das portas
1. Premir o botão "UNLOCK" do transmissor.
2. Simultaneamente todas as portas de destrancarão e as luzesindicadoras de direcção acendem-se duas vezes indicando que o sistema está desarmado.
CUIDADO:
Só é possível desarmar o sistema com o transmissor. Se otransmissor não funcionar, será necessário seguir os seguintes passos;
1. Abrir a porta com a chave, provocando a activação do alarme.
2. Inserir a chave na ignição e rodá- la para a posição "ON".
3. Aguardar 30 segundos. Completados os passos acima descritos, o sistema fica desarmado.
HTB053
1. Retire o parafuso utilizando uma chave de parafusos Philips (+).
2. Separe a caixa utilizando uma chave de parafusos tal como mostrado na figura.
!

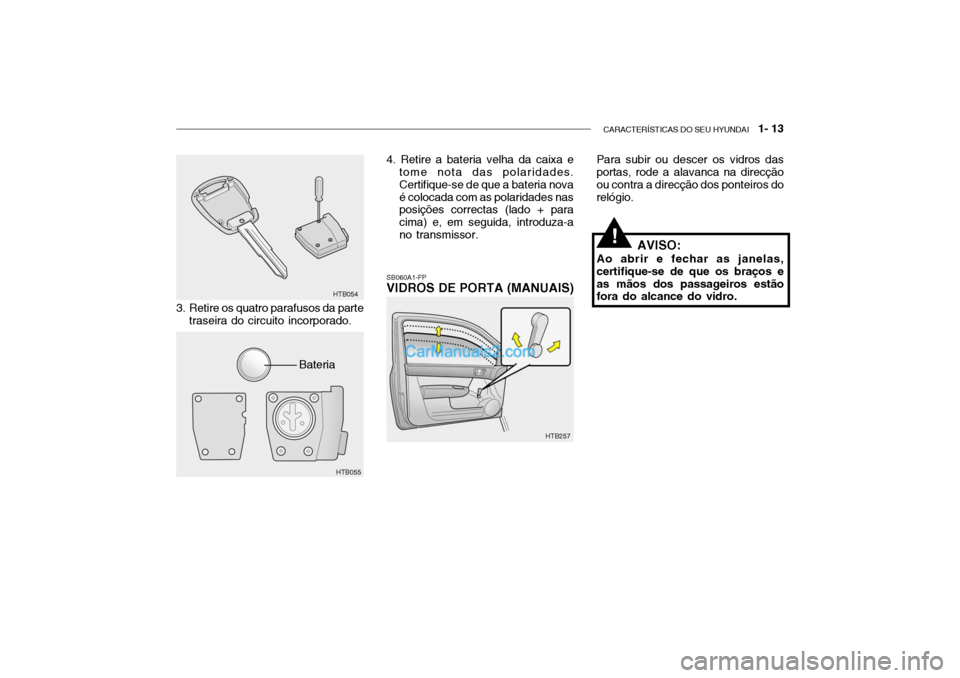

Page 26 of 249
CARACTERÍSTICAS DO SEU HYUNDAI 1- 13
Para subir ou descer os vidros das portas, rode a alavanca na direcção ou contra a direcção dos ponteiros dorelógio.
SB060A1-FP VIDROS DE PORTA (MANUAIS)
3. Retire os quatro parafusos da parte traseira do circuito incorporado.
HTB054
HTB055
Bateria 4. Retire a bateria velha da caixa e
tome nota das polaridades. Certifique-se de que a bateria novaé colocada com as polaridades nas posições correctas (lado + para cima) e, em seguida, introduza-ano transmissor.
HTB257 AVISO:
Ao abrir e fechar as janelas, certifique-se de que os braços eas mãos dos passageiros estão fora do alcance do vidro.
!
Page 27 of 249
1- 14 CARACTERÍSTICAS DO SEU HYUNDAI
B060A01E-GPT ELEVADORES ELÉCTRICOS
DOS VIDROS (Se Instalado)
Os elevadores eléctricos dos vidros
funcionam quando a chave de ignição está na posição "ON". Os interruptores principais estão localizados no apoio de braço docondutor e comandam os vidros dianteiros e traseiros de ambos os lados da viatura. Os vidros podem seabertos premindo o interruptor respectivo e podem ser fechados puxando o interruptor respectivo. Paraabrir o vidro do condutor, premir o interruptor (1) para baixo. O vidro move-se enquanto o interruptor estivera ser accionado. Por forma a evitar o funcionamento dos elevadores eléctricos dos vidros, existe um interruptor de interdiçãomontado no apoio de braço da porta do condutor. Para desactivar os elevadores eléctricos dos vidros,premir o interruptor de interdição.Para retomar o funcionamento nor-mal, premir o interruptor de interdição uma segunda vez. Interruptor "AUTO"-Lado do
condutor.
Para abrir os vidros do lado do
condutor, pressione o interruptor "AUTO". Para parar na abertura desejada pressione e solte o interruptor quando o vidro atingir aposição desejada.
HTB064
(1)
HTB066AVISO:
1) Tenha o cuidado de näo entalar a cabeça ou mãos de alguém ao fechar um vidro.
2) Nunca tente utilizar o interrutpor
principal e o interruptorsecundário em direcções opostas ao mesmo tempo. Se o fizer, o vidro parará e não poderáser aberto ou fechado.
3) Não deixe crianças sozinhas no
automóvel. Retrire sempre a chave de ignição para a segurança delas.
!

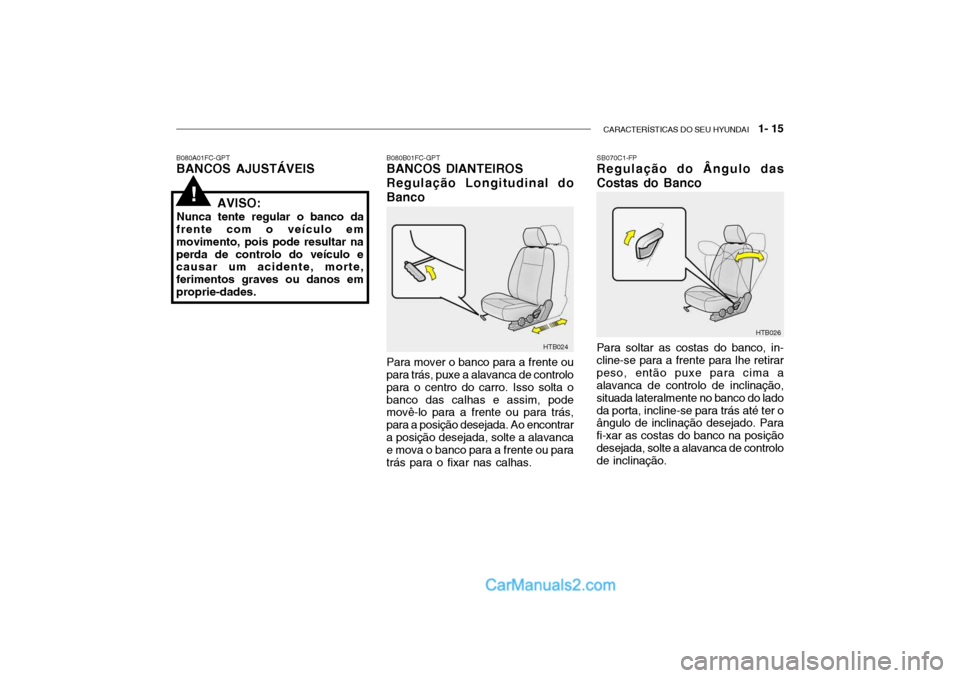

Page 28 of 249
CARACTERÍSTICAS DO SEU HYUNDAI 1- 15
SB070C1-FP
Regulação do Ângulo das
Costas do Banco Para soltar as costas do banco, in- cline-se para a frente para lhe retirarpeso, então puxe para cima a alavanca de controlo de inclinação, situada lateralmente no banco do ladoda porta, incline-se para trás até ter o ângulo de inclinação desejado. Para fi-xar as costas do banco na posiçãodesejada, solte a alavanca de controlo de inclinação.
Para mover o banco para a frente oupara trás, puxe a alavanca de controlo para o centro do carro. Isso solta obanco das calhas e assim, pode movê-lo para a frente ou para trás, para a posição desejada. Ao encontrara posição desejada, solte a alavanca e mova o banco para a frente ou para trás para o fixar nas calhas.
B080B01FC-GPT BANCOS DIANTEIROS
Regulação Longitudinal do
Banco
B080A01FC-GPT BANCOS AJUSTÁVEIS
AVISO:
Nunca tente regular o banco da
frente com o veículo em movimento, pois pode resultar naperda de controlo do veículo e causar um acidente, morte, ferimentos graves ou danos emproprie-dades.
!
HTB026
HTB024

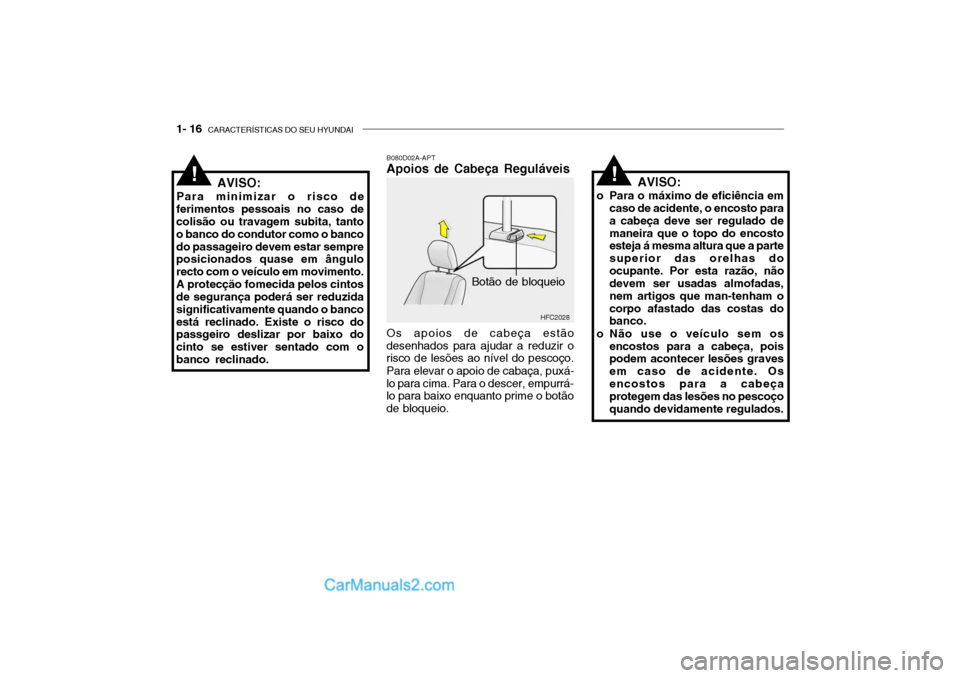

Page 29 of 249
1- 16 CARACTERÍSTICAS DO SEU HYUNDAI
HFC2028
B080D02A-APT Apoios de Cabeça Reguláveis Os apoios de cabeça estão
desenhados para ajudar a reduzir o risco de lesões ao nível do pescoço.
Para elevar o apoio de cabaça, puxá-
lo para cima. Para o descer, empurrá-lo para baixo enquanto prime o botão de bloqueio.
AVISO:
Para minimizar o risco de
ferimentos pessoais no caso de colisão ou travagem subita, tanto o banco do condutor como o bancodo passageiro devem estar sempre posicionados quase em ângulo recto com o veículo em movimento.A protecçäo fomecida pelos cintos de segurança poderá ser reduzida significativamente quando o bancoestá reclinado. Existe o risco do passgeiro deslizar por baixo do cinto se estiver sentado com obanco reclinado. Botão de bloqueioAVISO:
o Para o máximo de eficiência em caso de acidente, o encosto paraa cabeça deve ser regulado demaneira que o topo do encosto esteja á mesma altura que a parte superior das orelhas doocupante. Por esta razão, não devem ser usadas almofadas, nem artigos que man-tenham ocorpo afastado das costas do banco.
o Não use o veículo sem os encostos para a cabeça, poispodem acontecer lesões graves em caso de acidente. Osencostos para a cabeça protegem das lesões no pescoço quando devidamente regulados.
!!

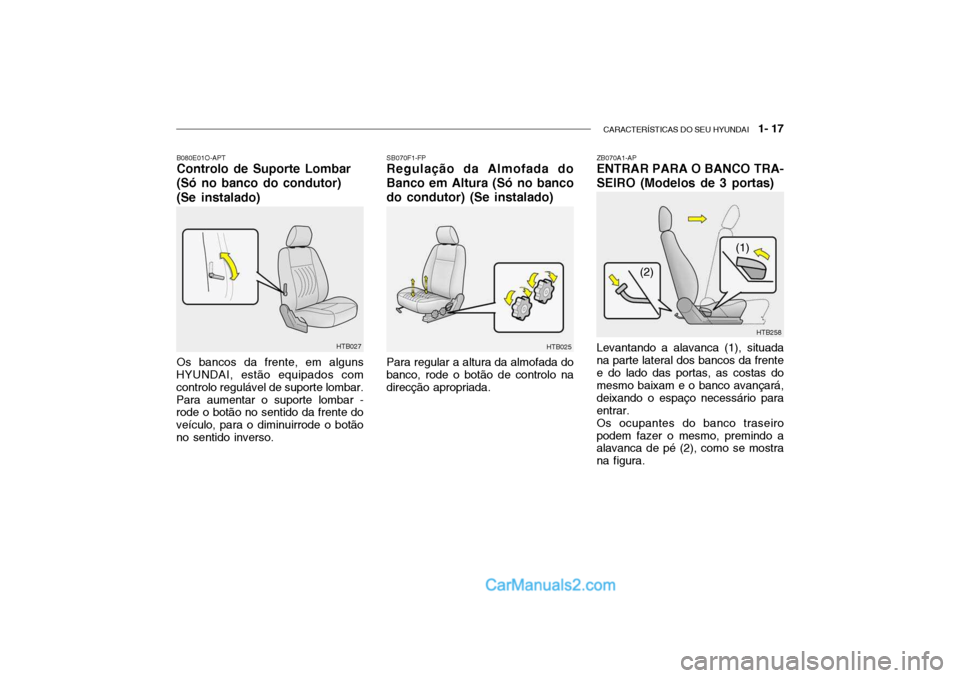

Page 30 of 249
CARACTERÍSTICAS DO SEU HYUNDAI 1- 17
SB070F1-FP Regulação da Almofada do Banco em Altura (Só no bancodo condutor) (Se instalado) Para regular a altura da almofada do
banco, rode o botão de controlo na direcção apropriada.
B080E01O-APT Controlo de Suporte Lombar (Só no banco do condutor)(Se instalado) Os bancos da frente, em alguns
HYUNDAI, estão equipados com controlo regulável de suporte lombar.Para aumentar o suporte lombar - rode o botão no sentido da frente do veículo, para o diminuirrode o botãono sentido inverso. ZB070A1-AP ENTRAR PARA O BANCO TRA- SEIRO (Modelos de 3 portas) Levantando a alavanca (1), situada na parte lateral dos bancos da frentee do lado das portas, as costas do mesmo baixam e o banco avançará, deixando o espaço necessário paraentrar.Os ocupantes do banco traseiropodem fazer o mesmo, premindo a alavanca de pé (2), como se mostra na figura.
HTB027
HTB025
HTB258
(1)
(2)
