Hyundai Getz 2004 Manual do proprietário (in Portuguese)

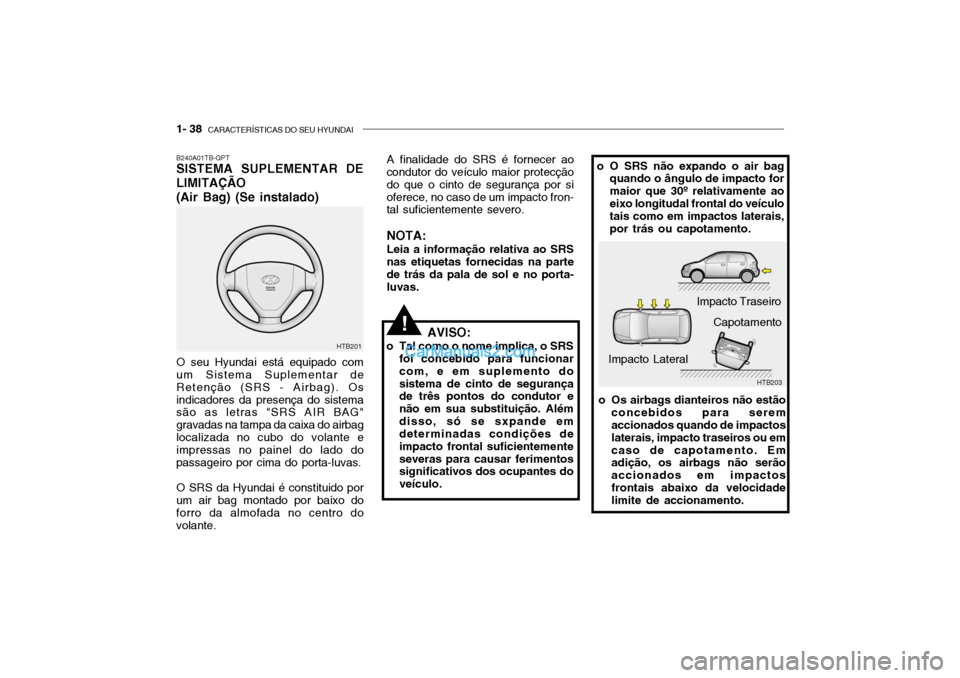

1- 38 CARACTERÍSTICAS DO SEU HYUNDAI
B240A01TB-GPT SISTEMA SUPLEMENTAR DE LIMITAÇÃO (Air Bag) (Se instalado)
AVISO:
o Tal como o nome implica, o SRS foi concebido para funcionar com, e em suplemento dosistema de cinto de segurança de três pontos do condutor e não em sua substituição. Alémdisso, só se sxpande em determinadas condições de impacto frontal suficientementeseveras para causar ferimentos significativos dos ocupantes do veículo.
HTB201
O seu Hyundai está equipado com um Sistema Suplementar de Retenção (SRS - Airbag). Osindicadores da presença do sistema são as letras "SRS AIR BAG" gravadas na tampa da caixa do airbaglocalizada no cubo do volante e impressas no painel do lado do passageiro por cima do porta-luvas. O SRS da Hyundai é constituido por um air bag montado por baixo do forro da almofada no centro do volante. A finalidade do SRS é fornecer ao condutor do veículo maior protecção do que o cinto de segurança por sioferece, no caso de um impacto fron- tal suficientemente severo. NOTA: Leia a informação relativa ao SRS nas etiquetas fornecidas na partede trás da pala de sol e no porta- luvas.
!
o O SRS não expando o air bag
quando o ângulo de impacto for maior que 30º relativamente aoeixo longitudal frontal do veículo tais como em impactos laterais, por trás ou capotamento.
HTB203
Impacto Traseiro
Impacto Lateral Capotamento
o Os airbags dianteiros não estão concebidos para serem accionados quando de impactos laterais, impacto traseiros ou emcaso de capotamento. Em adição, os airbags não serão accionados em impactosfrontais abaixo da velocidade limite de accionamento.

CARACTERÍSTICAS DO SEU HYUNDAI 1- 39
B240B01FC-GPT Componentes SRS e suas Funções O SRS consiste nos seguintes componentes:
- Módulo Air Bag do Condutor
- Módulo Air Bag do Passageiro
- Indicador do funcionamento do SRS (SRI)
- Módulo de comando SRS
(SRSCM)
O SRSCM monitoriza continuamente todos os elementos enquanto a ignição está ligada (ON) paradeterminar se um impacto frontal ou quase frontal é suficiente severo para accionar os air bag. O indicador do funcionamento do SRS (SRI) existente no painel de instrumentos acende-se e apaga-sedurante aproximadamente 6 segundos após a chave de ignição ser colocada na posição "ON" ou após o motorentrar em funcionamento, após este período de tempo o SRI deverá apagar-se.
B240B01L
B240B02L
o Para a máxima protecção de
segurança em todos os tipos de acidentes, todos os ocupantesincluindo o condutor deverão sempre utilizar os respectivos cintos de segurança quer sejaou não fornecido air bag naquele lugar para minimizar o risco de ferimentos graves ou morte emcaso de acidente. Não se sente ou incline desnecessáriamente perto do air bag.

1- 40 CARACTERÍSTICAS DO SEU HYUNDAI
Os módulos air bag estão localizados
no centro do volante e no painel de bordo por cima do porta luvas.Quando o SRSCM detecta um impacto considerável na frente do veículo, automaticamente acciona osair bag.
B240B03L
Os air bag após serem totalmente insuflados, esvaziam-se de imediato permitindo ao condutor manter a visibilidade para a frente.CUIDADO:
Não deve instalar ou colocarquaisquer acessórios (porta-copos, etc) no painel do lado do passageiro acima do porta-luvas no caso do veículo estar equipadocom airbag do passageiro. Tais objectos podem transformar-se em projécteis perigosos e causarferimentos se o airbag for accionado.
Airbag lado do passageiro
B240B05L
HTB204
Airbag lado do passageiro
Após o accionamento, os recortes
moldados directamente nas coberturas dos air bag separam-sedevido à pressão de expansão dos air bag. Estas coberturas abrem-se totalmente, permitindo assim oenchimento total dos air bag.
Um air bag totalmente insuflado em
conjunto com os cintos de segurançacorrectamente utilizados diminui omovimento para frente do
condutor e do passageiro da frente,
reduzindo assim os riscos de ferimentos na cabeça e no peito.
!

CARACTERÍSTICAS DO SEU HYUNDAI 1- 41
AVISO:
o Quando o SRS é activado, poderá haver um ruído muito elevado e uma poeira fina será libertada no habitáculo. Estascondições são normais e não representam qualquer perigo. No entanto, a poeira fina geradadurante o enchimento dos air bag pode causar irritações de pele. Ter o cuidado de lavar asmãos e a face cuidadosamente com água tépida e sabão após um acidente no qual os air bagtenham sido accionados.
o O SRS só pode funcionar
quando a chave de ignição está na posição "ON". Se o SRI (indicador de funcionamento) doSRS não se acender, ou se estiver permanentemente aceso, após se ter acendidointermitentemente durante 6 segundos após ligar a ignição ou após o motor entrar emfuncionamento, ou se se acender enquanto conduz, o SRS não está a funcionar correctamente. Se isto suceder, dirigir-seimediatamente a um Agente ouOficina Autorizada Hyundai e mandar inspeccionar o sistema.
o Antes de substituir um fusível ou desligar a bateria, rodar a chave de ignição para a posição"LOCK" e retirar a chave. Nunca substituir os fusíveis relacionados com o air bagquando a chave de ignição está na posição "ON". O não cumprimento desteprocedimento fará com que o indicador SRI do sistema SRS se acenda.!CUIDADO:
Quando da montagem do recipiente com o ambientador líquido no interior do veículo, nãoo colocar na proximidade do painel de instrumentos ou na superfície do painel de bordo. Se houveruma fuga de líquido ambientador nua destas zonas (painel de instrumentos, painel de bordo ouventiladores), pode danificar estes componentes. Se houver uma fuga de líquido ambientador numadestas zonas, lavá-las com água imediatamente.!

1- 42 CARACTERÍSTICAS DO SEU HYUNDAI
B990B02Y-APT Airbag Lateral (Se instalado) O seu Hyundai está equipado com airbags laterais em cada um dos bancos da frente. A finalidade do airbag é fornecer ao condutor doveículo e/ou ao passageiro da frente uma protecção adicional que aquela oferecida pelo cinto de segurançaapenas. Os airbags laterais estão concebidos para serem accionados apenas no caso de colisões laterais,dependendo da violência do impacto, ângulo, velocidade e ponto de impacto. Os airbags laterais não estãoconcebidos para serem accionados em todas as situações de impactos laterais.
B990B02Y
AVISO:
o Para uma melhor protecção do sistema de airbags laterais e para evitar ferimentos provocados pelo accionamento dos airbags, ambos os ocupantes dos bancosda frente deverão sentar-se direitos e com o cinto de segurança correctamentecolocado. As mãos do condutor deverão estar colocadas no volante nas posições de 9:00 e3:00 horas. O passageiro deverá colocar as mãos ou braços sobre o seu colo. o Não utilizar quaisquer capas de
banco adicionais.
o A utilização de capas de banco
podem reduzir o efeito dosistema.
o Não instalar quaisquer acessórios ao lado ou naproximidade do airbag.
o Não aplicar esforços excessivos na parte lateral do banco.
o Não colocar quaisquer objectos sobre o airbag ou entre o airbage o seu corpo.
o Não colocar quaisquer objectos
(um chapéu chuva, saco, etc.) entre a porta da frente e o banco da frente. Tais objectos podemtransformar-se em projécteis perigosos e provocar ferimentos no caso de accionamento dosairbags laterais.
o Para evitar o accionamento acidental e inesperado do airbag lateral que poderá resultar em ferimentos, evitar quaisquerimpactos no sensor do airbag lateral quando a chave de ignição está na posição "ON".
HTB072
Sensor do airbag lateral
!

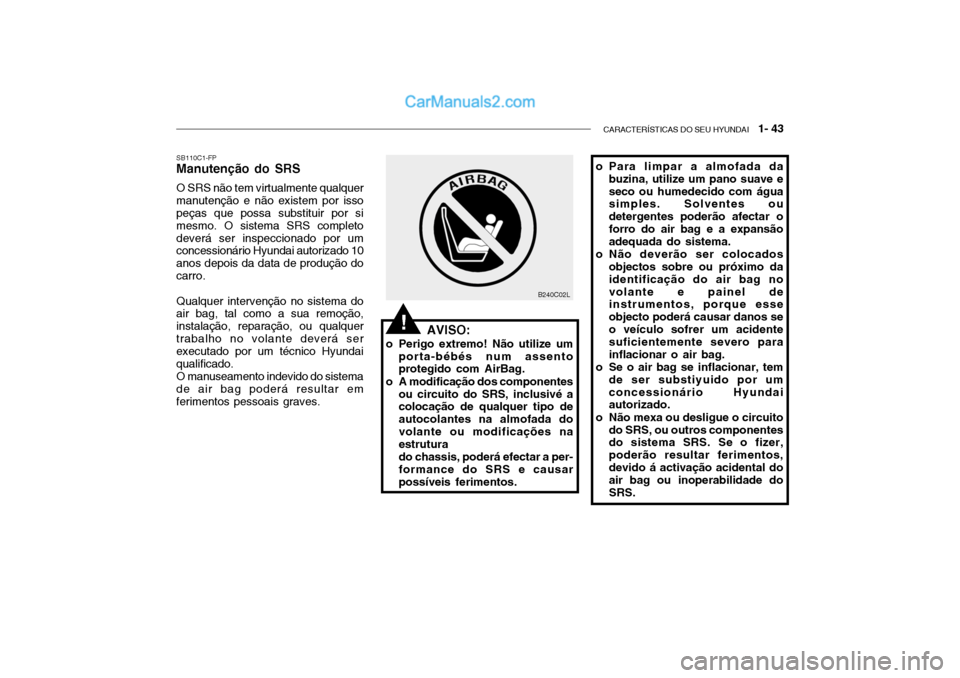

CARACTERÍSTICAS DO SEU HYUNDAI 1- 43
o Para limpar a almofada da
buzina, utilize um pano suave e seco ou humedecido com água simples. Solventes ou detergentes poderão afectar oforro do air bag e a expansão adequada do sistema.
o Não deverão ser colocados objectos sobre ou próximo da identificação do air bag novolante e painel de instrumentos, porque esse objecto poderá causar danos seo veículo sofrer um acidente suficientemente severo para inflacionar o air bag.
o Se o air bag se inflacionar, tem de ser substiyuido por umconcessionário Hyundai autorizado.
o Não mexa ou desligue o circuito do SRS, ou outros componentesdo sistema SRS. Se o fizer, poderão resultar ferimentos,devido á activação acidental do air bag ou inoperabilidade do SRS.
AVISO:
o Perigo extremo! Não utilize um porta-bébés num assento protegido com AirBag.
o A modificação dos componentes ou circuito do SRS, inclusivé acolocação de qualquer tipo de autocolantes na almofada dovolante ou modificações na estrutura do chassis, poderá efectar a per- formance do SRS e causar possíveis ferimentos.
B240C02L
!
SB110C1-FP Manutenção do SRS O SRS não tem virtualmente qualquer manutenção e não existem por isso peças que possa substituir por si mesmo. O sistema SRS completodeverá ser inspeccionado por um concessionário Hyundai autorizado 10 anos depois da data de produção docarro. Qualquer intervenção no sistema do air bag, tal como a sua remoção, instalação, reparação, ou qualquertrabalho no volante deverá ser executado por um técnico Hyundai qualificado.O manuseamento indevido do sistemade air bag poderá resultar emferimentos pessoais graves.

1- 44 CARACTERÍSTICAS DO SEU HYUNDAI
o Se algum componente do air
bag tiver que ser substituido, ou se o veículo tiver que ser destruído, tem de ser observadas determinadasprecauções de segurança. O seu concessionário Hyundai conhece estas precauções epode-lhe fornecer a informação necessária. O não seguimento destas precauções eprocedimentos poderá aumentar o risco de ferimentos pessoais.
o Se vender o seu veículo, informe o novo proprietário destes importantes pontos e certifique-se que este manual é transferido para o novo proprietário juntamente com o veículo.

CARACTERÍSTICAS DO SEU HYUNDAI 1- 45
B260A01TB-GPT GRUPO DE INSTRUMENTOS E LUZES AVISADORAS Tipo A (Sem tacómetro)
HTB003B
1 2
3
45
6 78
910
11
8 12
13 14 15 16 17 18 19 20 21 22 23 24
1. Indicador de temperatura
2. Luz Avisadora da Tampa da
Bagageira Aberta
3. Luz avisadora de porta aberta
4. Luz avisadora de Overdrive (Só caixa automática)
5. Luz de aviso do sistema de imobilização do motor (Se instalado)
6. Indicador do nivel de combustivel
7. Luz avisadora de máximos
8. Indicadores luminosos de mudança de direcção 9. Luz avisadora do sistema suplementar
de limitação SRS (Airbag)
10. Aviso luminoso do motor (Se instalado)
11. Luz avisadora do sistema de ABS
(Se instalado)
12. Velocímetro
13. Luz avisadora de filtro do combustível
14. Luz indicadora de pré-incandescência do motor diesel
15. Luz Indicadora do Sistema Eléctrico
da Direcção Assistida (EPS)(Se instalado) 16. Luz avisadora do nível de combustível
baixo
17. Conta-Quilómetros/Totalizador parcial
18. Luz Avisadora do Cinto de segurança
19. Luz avisadora de sistema de carga da bateria
20. Luz avisadora da pressão do óleo
21. Luz avisadora do nível de óleo dos travões
22. Relógio digital23.Interruptor de reinicialização do Conta- Quilómetros parcial
24.Interruptor de reinicialização do relógio

1- 46 CARACTERÍSTICAS DO SEU HYUNDAI

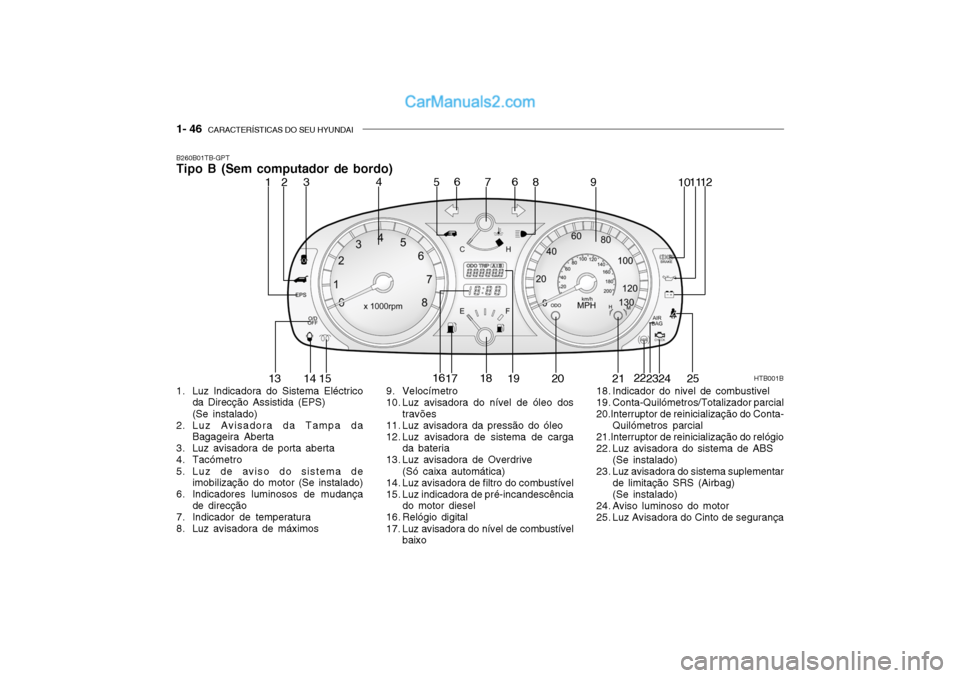

B260B01TB-GPT Tipo B (Sem computador de bordo)
HTB001B
1
2
4
53 6
78 91011
12
13 14
15 16
17 18
19 20 2122
2324
6
25
1. Luz Indicadora do Sistema Eléctrico da Direcção Assistida (EPS) (Se instalado)
2. Luz Avisadora da Tampa da Bagageira Aberta
3. Luz avisadora de porta aberta
4. Tacómetro
5. Luz de aviso do sistema de imobilização do motor (Se instalado)
6. Indicadores luminosos de mudança de direcção
7. Indicador de temperatura
8. Luz avisadora de máximos 9. Velocímetro
10. Luz avisadora do nível de óleo dos
travões
11. Luz avisadora da pressão do óleo
12. Luz avisadora de sistema de carga da bateria
13. Luz avisadora de Overdrive
(Só caixa automática)
14. Luz avisadora de filtro do combustível
15. Luz indicadora de pré-incandescência do motor diesel
16. Relógio digital
17. Luz avisadora do nível de combustível baixo 18. Indicador do nivel de combustivel
19. Conta-Quilómetros/Totalizador parcial20.Interruptor de reinicialização do Conta-
Quilómetros parcial
21.Interruptor de reinicialização do relógio
22. Luz avisadora do sistema de ABS (Se instalado)
23. Luz avisadora do sistema suplementar
de limitação SRS (Airbag)(Se instalado)
24. Aviso luminoso do motor
25. Luz Avisadora do Cinto de segurança

CARACTERÍSTICAS DO SEU HYUNDAI 1- 47

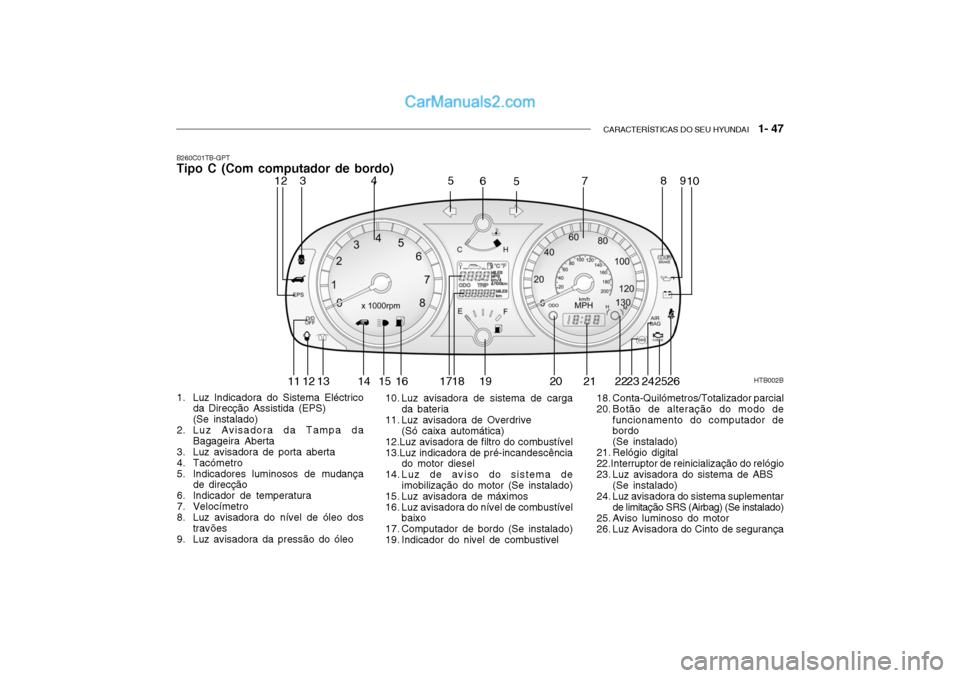

B260C01TB-GPT Tipo C (Com computador de bordo)
HTB002B
12
3 4
5
5
6
78
910
11 12 13 14 15 16 1718 19 20 23 24
252221 26
1. Luz Indicadora do Sistema Eléctrico da Direcção Assistida (EPS) (Se instalado)
2. Luz Avisadora da Tampa da Bagageira Aberta
3. Luz avisadora de porta aberta
4. Tacómetro
5. Indicadores luminosos de mudança de direcção
6. Indicador de temperatura
7. Velocímetro
8. Luz avisadora do nível de óleo dos travões
9. Luz avisadora da pressão do óleo 10. Luz avisadora de sistema de carga
da bateria
11. Luz avisadora de Overdrive (Só caixa automática)
12.Luz avisadora de filtro do combustível13.Luz indicadora de pré-incandescência do motor diesel
14. Luz de aviso do sistema de imobilização do motor (Se instalado)
15. Luz avisadora de máximos
16. Luz avisadora do nível de combustível baixo
17. Computador de bordo (Se instalado)
19. Indicador do nivel de combustivel 18. Conta-Quilómetros/Totalizador parcial
20. Botão de alteração do modo de
funcionamento do computador de bordo (Se instalado)
21. Relógio digital22.Interruptor de reinicialização do relógio
23. Luz avisadora do sistema de ABS
(Se instalado)
24. Luz avisadora do sistema suplementar de limitação SRS (Airbag) (Se instalado)
25. Aviso luminoso do motor
26. Luz Avisadora do Cinto de segurança
