Hyundai Getz 2004 Manual do proprietário (in Portuguese)

1- 48 CARACTERÍSTICAS DO SEU HYUNDAI
SB210C1-FP
INDICADOR DE AVISO DE
ASSISTÊNCIA (SRI) DOSISTEMA SUPLEMENTAR
DE LIMITAÇÃO (SRS) (Se instalado)
O indicador de aviso de assistência (SRI) do SRS acende-se e pisca du-rante cerca de 6 segundos depois de se ter girado a chave da ignição para a posição "ON" ou ligado o motor,devendo apagar-se depois. Esta luz tanbém se acende se o SRS não estiver a funcionar devidamente. Se o SRI não acender ou permanecer continuamente ligado depois de piscar por cerca de 6 segundos quando se gira a chave de ignição para a posição"ON" ou depois de ter ligado o motor, ou se acender durante a condução, deverá inspeccionar o SRS numconcessionáio Hyundai autorizado. SB210E1-FP
INICADOR DE OVER-
DRIVE DESLIGADO
(Só caixa automática)
Quando se liga o interruptor do Over-drive e está engrenada a 4ª velocidade, esta luz deve apagar. Por outro lado, deve acender quando sedesligao Overdrive. SB210G1-FP LUZES AVISADORAS
DOS INDICADORE DE DIRECÇÃO
Estas setas verdes a piscar, indicam qual o indicador de direcção que está a funcionar. Se a seta acender mas não piscar ou piscar a um ritmo supe-rior ao normal ou não acender, é sinal que há algum problema no sistema dos indicadores.
SB210J1-FP LUZ AVISADORA DE MÁXIMOS
Esta luz acende quando se ligam os
máximos ou na posição de sinais de luzes.
B260P02Y-GPT
LUZ AVISADORA DO SISTEMA DE TRAVAGEMABS (Se instalado)
Quando se liga a ignição, esta luz
deve acender e apagar-se passados alguns segundos. Se continuar acesa durante a condução normal, isto significa que há algum problema como sistema ABS. Se tal acontecer leve o seu carro a um concessionário Hyundai para ser inspeccionado omais brevemente possivel. O seu sistema normal de travagem
estará operacional mas sem a assistencia do ABS.
CUIDADO:
Se a luz ABS SRI e nível do óleo
dos travões/travão de mão ficar permanentemente acesa ou acender durante a condução, in-dica uma possível anomalia no E.B.D (Distribuidor Electrónico da Força Travagem). Se tal acontecerevite parar bruscamente e leve o veículo a um concessionário oficial Hyundai o mais rápido possível.!

CARACTERÍSTICAS DO SEU HYUNDAI 1- 49
SB210L1-FP
LUZ DE AVISO DO NÍVEL DO ÓLEO DOSTRAVÕES / TRAVÃO DE MÃOSB210K1-FP LUZ DE AVISO DE PRESSÃO DE ÓLEOSe isso acontecer, pare o carro
assim que o possa fazer em se- gurança; desligue o motor e verifique se o nível de óleo do motor está baixo. Adicione óleoao motor até ao nível apropriado e ponha o motor em funcionamento novamente. Se a luz se mantiverace-sa com o motor em funcionamento, desligue o motor imediatamente. Quando a luz doóleo se mantiver acesa com o motor em funcionamento, o motor deve ser verificado por um agenteautorizado HYUNDAI antes de voltar a funcionar.
CUIDADO:
Se a luz de aviso da pressão deóleo se mantém acesa enquanto o motor está a funcionar, podemacontecer danos graves ao motor. A luz de aviso de pressão de óleo acende sempre que a pressão deóleo é insuficiente. Em funcionamento normal, deve acender quando a ignição é ligada,e apagar quando o motor estiver em funciona-mento. Se a luz de aviso de pressão de óleo semantém acesa enquanto o motor está em funcionamento, pode haver uma avaria gra-ve.
!
AVISO:
Se suspeita de problemas de travões, mande verificar os seus travões por um agente HYUNDAI o mais rápido possível. Conduzir oseu carro com um problema no sistema eléctrico ou no sistema hidráulico dos travões, é perigoso, e pode resultar em acidentes causa-dores de morte ouferimentos graves. FUNCIONAMENTO DA LUZ DE AVISO A luz de aviso do nível de óleo dos travões e do travão de mão deve acender quando o travão de mão está accionado e o interruptor deignição está nas posições "ON" (Ligado), ou "START" (Arranque do motor). Com o motor a funcionar, a
!

1- 50 CARACTERÍSTICAS DO SEU HYUNDAI
luz deve apagar assim que soltar o travão de mão. Se o travão de mão não estiver accionado, a luz acendequando o interruptor de ignição estiver nas posições "ON" (Ligado) ou "START" (Arranque do motor) e deveapagar quando o motor estiver em funcionamento. Se a luz acender em qualquer outra altura, deve reduzir avelocidade e parar o veículo em local seguro fora da estrada, a luz de aviso indica que o nível do óleo dos travõesna bomba principal está baixo, pelo que deve a-dicionar óleo de travões, conforme as especificações DOT 3ou DOT 4. Depois de adicionar o óleo, se não for encontrado qualquer outro problema, o carro deve serconduzido prudentemente até um agente HYUNDAI para ser inspecionado. Se a luz continuaracesa, o veículo não deve ser conduzido de maneira alguma, deve ser levado por um serviço de reboqueprofissional ou outro método seguro. SB210M1-FP
LUZ DE AVISO DO SISTEMA ELÉCTRICO DECARGA
A luz de aviso do sistema eléctrico
de carga deve acender quando a ignição é ligada, e apagar quando o motor estiver em funcionamento. Sea luz se mantiver acesa enquanto o motor estiver a funcionar, há uma avaria no sistema de carga eléctrica.Se a luz acender quando estiver em movimento, pare, desligue o motor e verifique o compartimento do motor.Primeiro certifique-se de que a correia do alternador está no sítio devido, se estiver, verifique a tensão da correia.O seu HYUNDAI está equipado com
um sistema de travões de circuito diagonal-duplo; isto quer dizer queainda tem travões em duas ro-das, mesmo que um dos circuitos falhe. Só com um dos circuitos emfuncionamento,é necessário mais curso e mais pressão no pedal pa-ra parar o veículo. O veículo tambémnão se imobilizará na mesma distância só com um dos sistemas de travões a trabalhar. Se os travões falharemquando em movimento, mude para uma velocidade da caixa mais baixa para obter maior desacelaração domotor e parar o carro assim que seja seguro fazê-lo.
CUIDADO:
Se a corrente do alternador estiver
folgada em demasia ou partida como veículo em movimento, poderá acontecer uma avaria grave quelevará o motor ao sobreaquecimento já que esta corrente comanda igualmente abomba de água.
!

CARACTERÍSTICAS DO SEU HYUNDAI 1- 51
B260N02FC-GPT
AVISO LUMINOSO DO MOTOR (Se instalado)
Esta luz acende quando se dá uma avaria em qualquer componente relacionado com o sistema de es- cape de que possa resultar o nãocumprimento dos regulamentos sobre emissões de gases de escape. A luz também acende nos seguintes casos:quando a chave está na posição "ON" apagando-se quando o motor começa a trabalhar. Se a luz se acenderdurante um percurso ou se mantiver apagada quando a chave está na posição "ON", deve levar o veículoao concessionário Hyundai mais próximo para verificar o sistema.B260K01B-GPT LUZ AVISADORA DA

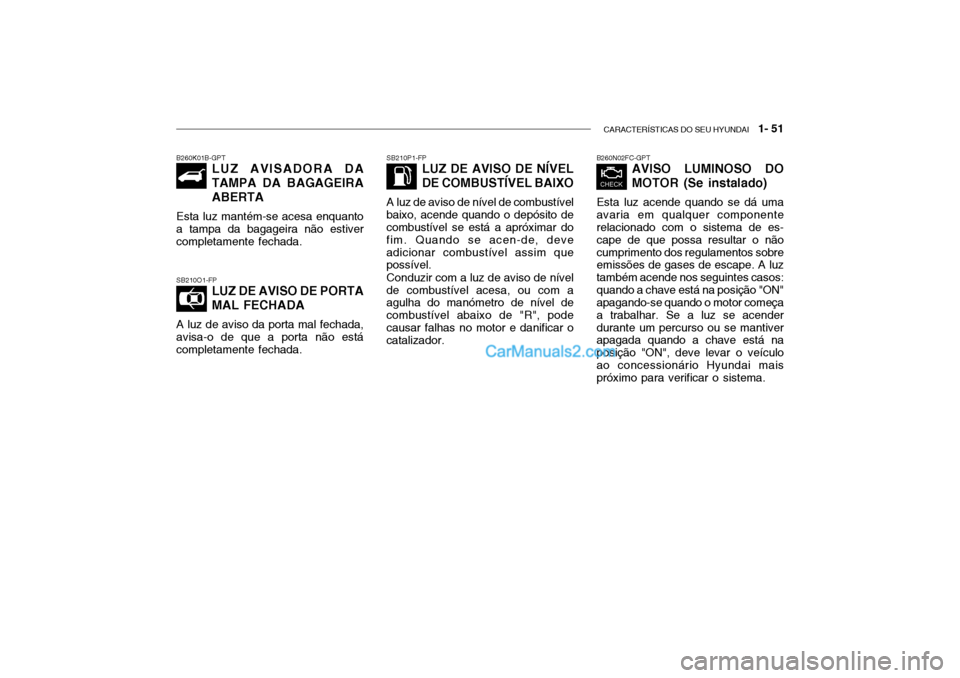

TAMPA DA BAGAGEIRA ABERTA
Esta luz mantém-se acesa enquanto a tampa da bagageira não estivercompletamente fechada. SB210O1-FP LUZ DE AVISO DE PORTA MAL FECHADA
A luz de aviso da porta mal fechada, avisa-o de que a porta não está completamente fechada. SB210P1-FP
LUZ DE AVISO DE NÍVEL DE COMBUSTÍVEL BAIXO
A luz de aviso de nível de combustível
baixo, acende quando o depósito de combustível se está a apróximar do fim. Quando se acen-de, deveadicionar combustível assim que possível.
Conduzir com a luz de aviso de nível
de combustível acesa, ou com aagulha do manómetro de nível de combustível abaixo de "R", podecausar falhas no motor e danificar o catalizador.

1- 52 CARACTERÍSTICAS DO SEU HYUNDAI
B260U01TB-GPT

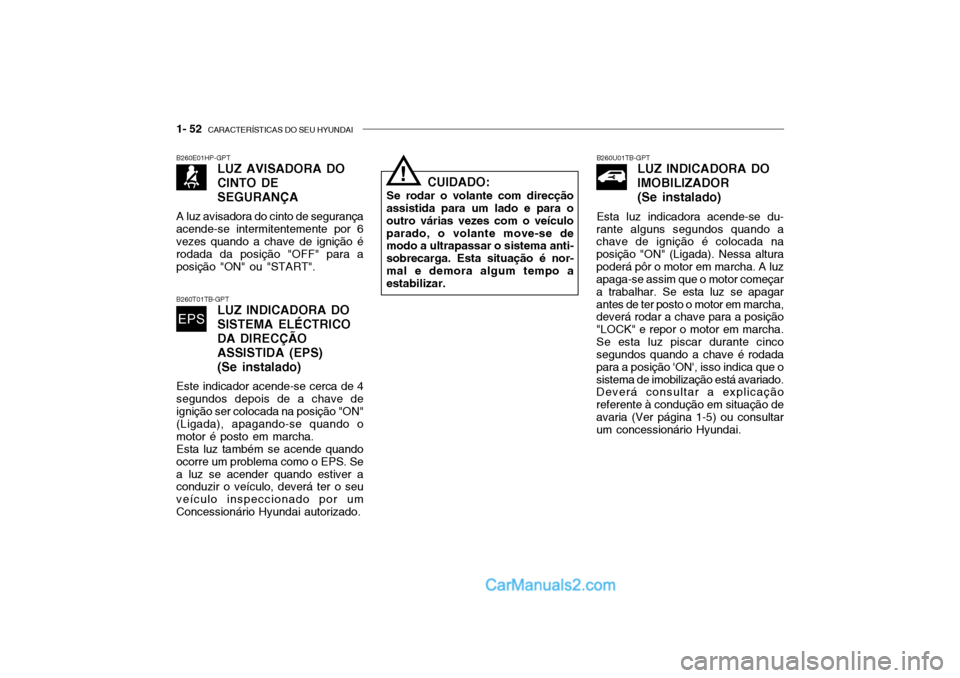

LUZ INDICADORA DO IMOBILIZADOR (Se instalado)
Esta luz indicadora acende-se du-
rante alguns segundos quando a chave de ignição é colocada na posição "ON" (Ligada). Nessa alturapoderá pôr o motor em marcha. A luz apaga-se assim que o motor começar a trabalhar. Se esta luz se apagarantes de ter posto o motor em marcha, deverá rodar a chave para a posição "LOCK" e repor o motor em marcha.Se esta luz piscar durante cinco segundos quando a chave é rodada para a posição 'ON', isso indica que osistema de imobilização está avariado. Deverá consultar a explicação referente à condução em situação deavaria (Ver página 1-5) ou consultar um concessionário Hyundai.
B260E01HP-GPT
LUZ AVISADORA DO CINTO DESEGURANÇA
A luz avisadora do cinto de segurança acende-se intermitentemente por 6vezes quando a chave de ignição é rodada da posição "OFF" para a posição "ON" ou "START".
B260T01TB-GPT LUZ INDICADORA DO SISTEMA ELÉCTRICODA DIRECÇÃOASSISTIDA (EPS)(Se instalado)
Este indicador acende-se cerca de 4 segundos depois de a chave deignição ser colocada na posição "ON" (Ligada), apagando-se quando o motor é posto em marcha.Esta luz também se acende quandoocorre um problema como o EPS. Sea luz se acender quando estiver a conduzir o veículo, deverá ter o seu veículo inspeccionado por umConcessionário Hyundai autorizado. CUIDADO:
Se rodar o volante com direcção
assistida para um lado e para ooutro várias vezes com o veículoparado, o volante move-se de modo a ultrapassar o sistema anti- sobrecarga. Esta situação é nor-mal e demora algum tempo a estabilizar.
!

CARACTERÍSTICAS DO SEU HYUNDAI 1- 53

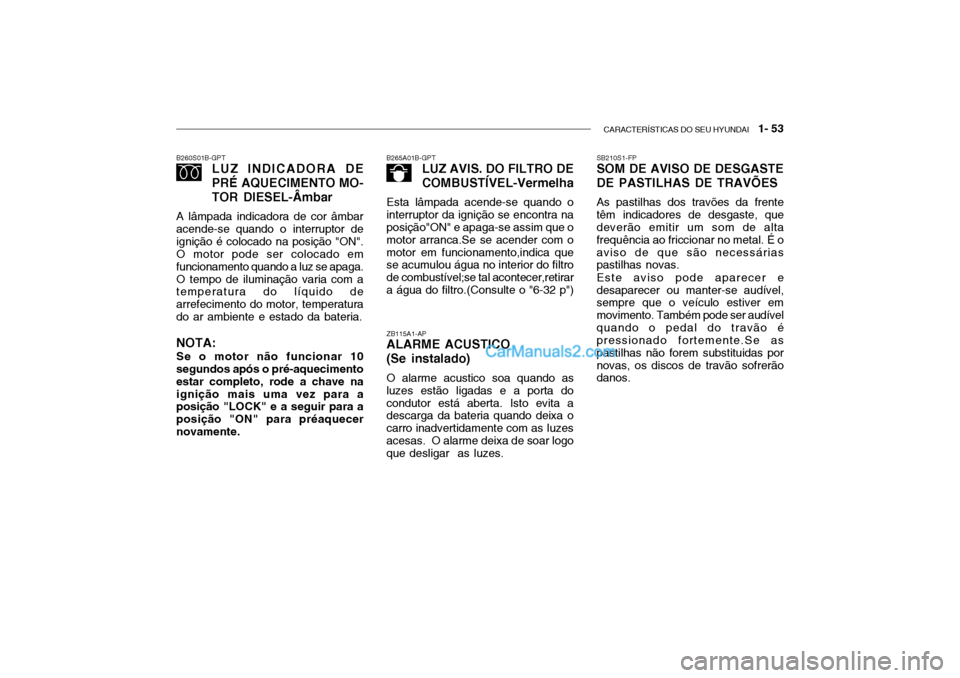

SB210S1-FP SOM DE AVISO DE DESGASTE DE PASTILHAS DE TRAVÕES As pastilhas dos travões da frente têm indicadores de desgaste, que deverão emitir um som de alta frequência ao friccionar no metal. É oaviso de que são necessárias pastilhas novas. Este aviso pode aparecer e desaparecer ou manter-se audível, sempre que o veículo estiver em movimento. Também pode ser audívelquando o pedal do travão é pressionado fortemente.Se as pastilhas não forem substituidas pornovas, os discos de travão sofrerão danos.B260S01B-GPT
LUZ INDICADORA DE
PRÉ AQUECIMENTO MO-
TOR DIESEL-Âmbar
A lâmpada indicadora de cor âmbar acende-se quando o interruptor deignição é colocado na posição "ON". O motor pode ser colocado em funcionamento quando a luz se apaga.O tempo de iluminação varia com a temperatura do líquido de arrefecimento do motor, temperaturado ar ambiente e estado da bateria. NOTA: Se o motor não funcionar 10 segundos após o pré-aquecimento estar completo, rode a chave naignição mais uma vez para a posição "LOCK" e a seguir para a posição "ON" para préaquecernovamente. B265A01B-GPT
LUZ AVIS. DO FILTRO DE
COMBUSTÍVEL-Vermelha
Esta lâmpada acende-se quando ointerruptor da ignição se encontra na posição"ON" e apaga-se assim que o motor arranca.Se se acender com omotor em funcionamento,indica que se acumulou água no interior do filtro de combustível;se tal acontecer,retirara água do filtro.(Consulte o "6-32 p")
ZB115A1-AP ALARME ACUSTICO (Se instalado) O alarme acustico soa quando as
luzes estão ligadas e a porta do condutor está aberta. Isto evita a descarga da bateria quando deixa o carro inadvertidamente com as Iuzesacesas. O alarme deixa de soar logo que desligar as luzes.

1- 54 CARACTERÍSTICAS DO SEU HYUNDAI

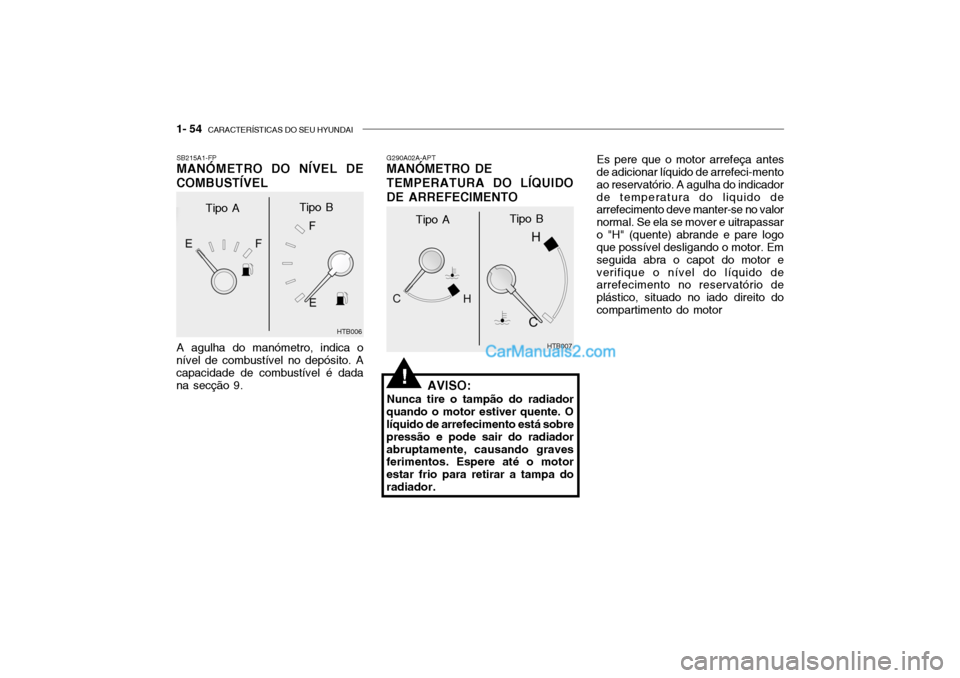

G290A02A-APT MANÓMETRO DE TEMPERATURA DO LÍQUIDO
DE ARREFECIMENTO
AVISO:
Nunca tire o tampão do radiador
quando o motor estiver quente. O líquido de arrefecimento está sobre pressão e pode sair do radiadorabruptamente, causando graves ferimentos. Espere até o motor estar frio para retirar a tampa doradiador.
SB215A1-FP MANÓMETRO DO NÍVEL DE
COMBUSTÍVEL
A agulha do manómetro, indica o
nível de combustível no depósito. A capacidade de combustível é dada na secção 9. Es pere que o motor arrefeça antes
de adicionar líquido de arrefeci-mento ao reservatório. A agulha do indicadorde temperatura do liquido de arrefecimento deve manter-se no valor normal. Se ela se mover e uitrapassaro "H" (quente) abrande e pare logo que possível desligando o motor. Em seguida abra o capot do motor everifique o nível do líquido de arrefecimento no reservatório de plástico, situado no iado direito docompartimento do motor
HTB006
Tipo A Tipo B
HTB007
Tipo ATipo B
!

CARACTERÍSTICAS DO SEU HYUNDAI 1- 55

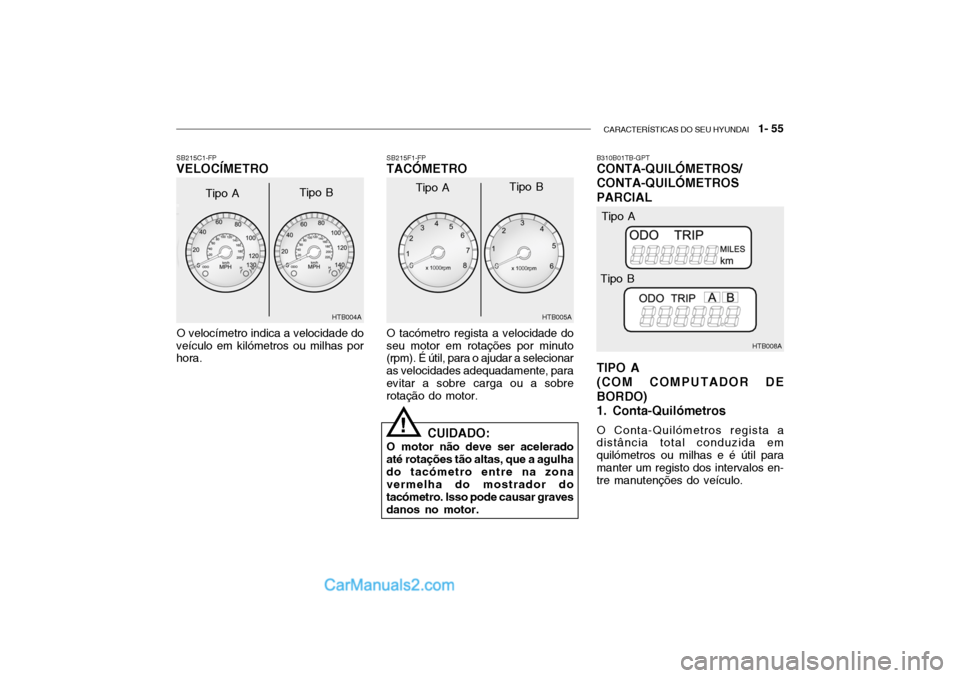

O velocímetro indica a velocidade do
veículo em kilómetros ou milhas por hora. SB215F1-FPTACÓMETRO
SB215C1-FPVELOCÍMETRO
O tacómetro regista a velocidade do
seu motor em rotações por minuto(rpm). É útil, para o ajudar a selecionar as velocidades adequadamente, paraevitar a sobre carga ou a sobre rotação do motor.
HTB004A
Tipo A Tipo B
HTB005A
Tipo A
Tipo B
CUIDADO:
O motor não deve ser acelerado
até rotações tão altas, que a agulha do tacómetro entre na zona vermelha do mostrador do tacómetro. Isso pode causar gravesdanos no motor.
! B310B01TB-GPT CONTA-QUILÓMETROS/ CONTA-QUILÓMETROSPARCIAL TIPO A (COM COMPUTADOR DEBORDO)1. Conta-Quilómetros O Conta-Quilómetros regista a distância total conduzida em quilómetros ou milhas e é útil paramanter um registo dos intervalos en- tre manutenções do veículo.
HTB008A
Tipo A
Tipo B

1- 56 CARACTERÍSTICAS DO SEU HYUNDAI
NOTA: Qualquer alteração feita no Conta- Quilómetros poderá invalidar a cobertura ao abrigo da garantia. 2. Conta-Quilómetros parcial
o Este modo indica a distância
conduzida desde a última vez que o Conta-Quilómetros foi reposto a zero.
o Se premir o botão de reposição localizado do lado esquerdo dovelocímetro durante mais de 1 segundo quando estiver a servisualizada a distância conduzida, repõe a distância a zero.
o Consulte a explicação sobre o Conta-Quilómetros parcial (ver página 1-58, Distância Conduzida).
HTB010
1
2 3
TIPO B (SEM COMPUTADOR DE
BORDO)
Função Conta-Quilómetros digi-
tal/Conta-Quilómetros parcial
Premindo o botão de reposição
quando a chave de ignição está na posição "ON" (Ligada) faz com que seja apresentada a seguintesequência:
1. Conta-Quilómetros O Conta-Quilómetros regista a
distância total conduzida emquilómetros ou milhas e é útil paramanter um registo dos intervalos en- tre manutenções do veículo.
NOTA: Qualquer alteração feita no Conta-
Quilómetros poderá invalidar a cobertura ao abrigo da garantia.
2,3 Conta-Quilómetros parcial Regista a distância de duas viagens
em quilómetros ou milhas. VIAGEM A : A distância da primeira
viagem desde o ponto de origem até ao primeiro destino. VIAGEM B : A segunda distância
desde o primeiro destino até ao destino final.
Para passar de VIAGEM A para
VIAGEM B, prima o botão de reposição. Se o botão for premido durante mais de 1 segundo, os valores são repostos a 0.

CARACTERÍSTICAS DO SEU HYUNDAI 1- 57
HTB009A

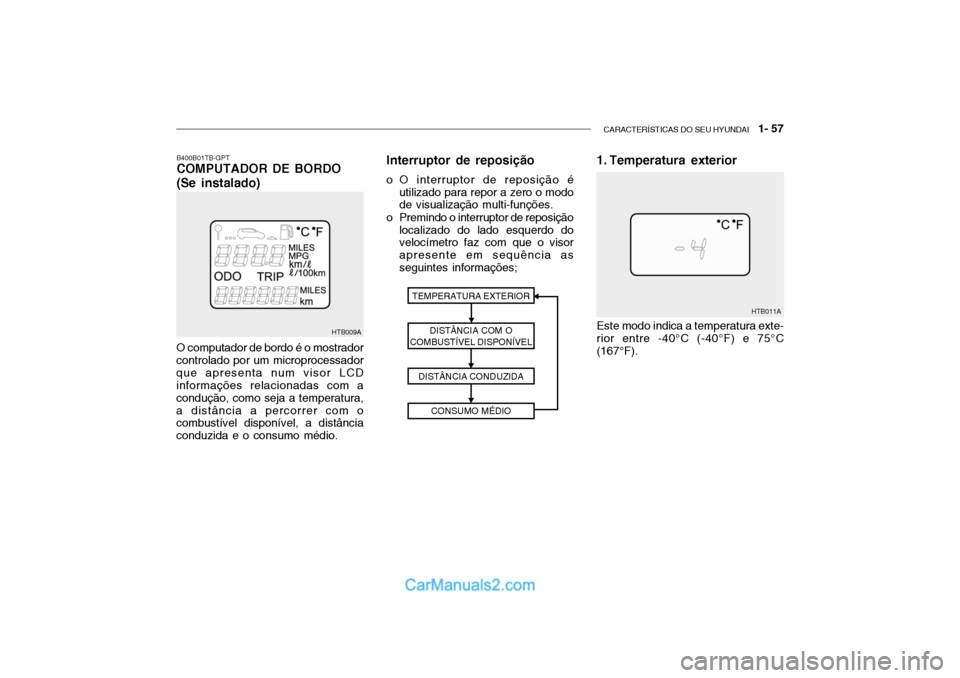

O computador de bordo é o mostrador controlado por um microprocessadorque apresenta num visor LCD informações relacionadas com a condução, como seja a temperatura,a distância a percorrer com o combustível disponível, a distância conduzida e o consumo médio. B400B01TB-GPT COMPUTADOR DE BORDO (Se instalado)
1. Temperatura exterior
TEMPERATURA EXTERIOR DISTÂNCIA COM O
COMBUSTÍVEL DISPONÍVEL
DISTÂNCIA CONDUZIDA CONSUMO MÉDIOEste modo indica a temperatura exte- rior entre -40°C (-40°F) e 75°C (167°F). HTB011A
Interruptor de reposição
o O interruptor de reposição é utilizado para repor a zero o modo de visualização multi-funções.
o Premindo o interruptor de reposição localizado do lado esquerdo dovelocímetro faz com que o visor apresente em sequência asseguintes informações;
