Hyundai Getz 2006 Betriebsanleitung (in German)

1- 50 ELGENSCHAFTEN DES HYUNDAI

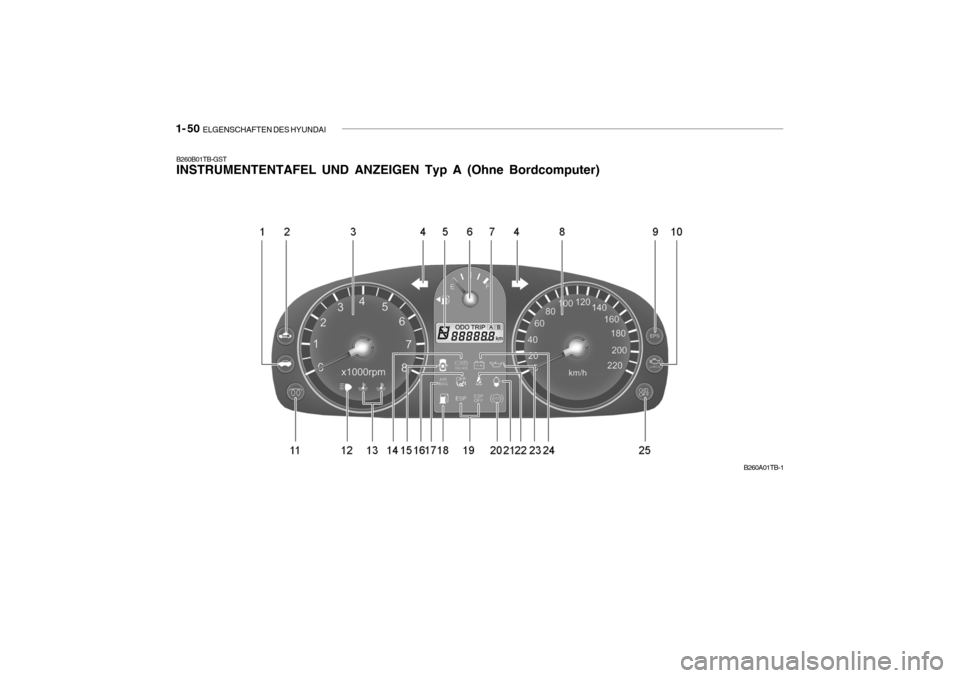

B260B01TB-GST INSTRUMENTENTAFEL UND ANZEIGEN Typ A (Ohne Bordcomputer)
B260A01TB-1

ELGENSCHAFTEN DES HYUNDAI 1- 51
1. Warnleuchte für offene Heckklappe
2. Wegfahrsperren-Warnleuchte
3. Drehzahlmesser
4. Blinkeranzeige
5. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
(Falls vorhanden)
6. Kraftstoffanzeige
7. Kilometerzähler/ Tageskilometerzähler
8. Tachometer
9. Warnleuchte der elektronischen Servolenkung
(EPS) (Falls vorhanden)
10. Check-Engine-Leuchte (MIL)
11. Vorglüh-Anzeigeleuchte (Dieselmotor)
12. Fernlicht-Anzeige 13. Temperaturanzeige
14. Warnanzeige für Handbremse-/Bremsflüssigkeitsstand
15. Warnanzeige bei offener Tür
16. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag
17. SRS (Airbag)-Warnanzeige
18. Kraftstoffstand-Warnanzeige
19. Anzeigen für das elekronische Stabilitätsprogramm
(Falls vorhanden)
20. ABS-Warnanzeige
21. Kraftstoffilterwarnleuchte (Dieselmotor)
22. Gurtwarnleuchte
23. Öldruckwarnanzeige
24. Ladekontrolleuchte
25. Overdrive-Betriebsanzeige (Nur bei Automatikgetriebe)

1- 52 ELGENSCHAFTEN DES HYUNDAI

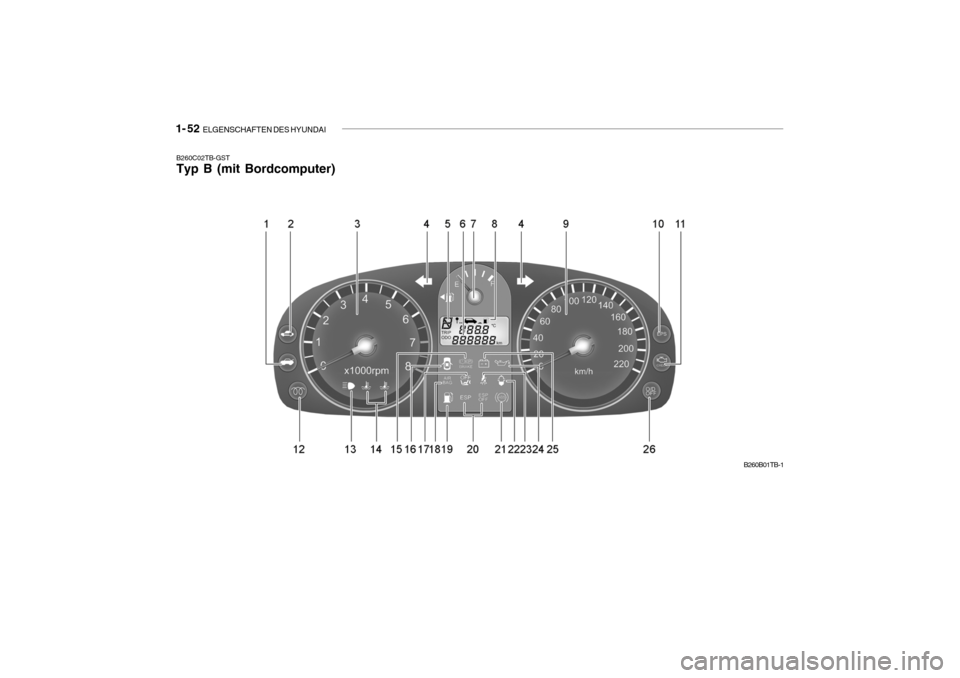

B260C02TB-GST Typ B (mit Bordcomputer)
B260B01TB-1

ELGENSCHAFTEN DES HYUNDAI 1- 53
1. Warnleuchte für offene Heckklappe
2. Wegfahrsperren-Warnleuchte
3. Drehzahlmesser
4. Blinkeranzeige
5. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
(Falls vorhanden)
6. Kilometerzähler/ Tageskilometerzähler
7. Kraftstoffanzeige
8. Bordcomputer (Falls vorhanden)
9. Tachometer
10. Warnleuchte der elektronischen Servolenkung (EPS) (Falls vorhanden)
11. Check-Engine-Leuchte (MIL)
12. Vorglüh-Anzeigeleuchte (Dieselmotor)
13. Fernlicht-Anzeige 14. Temperaturanzeige
15. Warnanzeige für Handbremse-/ Bremsflüssigkeitsstand
16. Warnanzeige bei offener Tür
17. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag
18. SRS (Airbag)-Warnanzeige
19. Kraftstoffstand-Warnanzeige
20. Anzeigen für das elekronische Stabilitätsprogramm
(Falls vorhanden)
21. ABS-Warnanzeige
22. Kraftstoffilterwarnleuchte (Dieselmotor)
23. Gurtwarnleuchte
24. Öldruckwarnanzeige
25. Ladekontrolleuchte
26. Overdrive-Betriebsanzeige (Nur bei Automatikgetriebe)

1- 54 ELGENSCHAFTEN DES HYUNDAI
B260B01S-GST
Servicewarnanzeige (SRI)für das zusätzliche
Rückhalte-system (SRS)
Die SRS Servicewarnanzeige (SRI) schaltet sich ein und blinkt etwa sechs Sekunden lang auf, nachdem der Zündschlüssel auf "ON" gedrehtwurde oder nachdem der Motor angelassen wurde. Im Anschluß daran erlischt sie. Dieses Licht leuchtet auch dann auf, wenn das SRS fehlerhaft ist. Wenn der SRI sich nicht einschaltet oder nach einem etwa sechs Sekundenlangen Aufblinken nach dem Drehen des Zündschlüssels in die "ON"- Stellung oder nach Anlassen desMotors weiterhin aufleuchtet, oder wenn sie sich während der Fahrt einschaltet, sollte das SRS von einemzugelassenen Hyundai-Händler nachgesehen werden. B260P02Y-GST
ABS-Warnleuchte
(Falls vorhanden)
Beim Drehen des Zündschlüssels auf die Position "ON" leuchtet die ABS- Warnleuchte auf und erlischt nach einigen Sekunden wieder. Falls dieseLeuchte während der Fahrt aufleuchtet, lassen Sie lhr Fahrzeug sofort bei einem HYUNDAI-Händlerüber-prüfen. Das normale Bremssystem ist hiervon nicht betroffen. Bei einer Störung ist dasABS jedoch nicht mehr wirksam.
VORSICHT:
Wenn die ABS SRI- und Feststellbrems-/Bremsflüs- sigkeitsstand-Warnleuchte eingeschaltet bleibt oder während der Fahrt aufleuchtet, liegt möglicherweise eine Störung der elektronischen Bremskraftve-rteilung vor (EBD).Ist dies der Fall, das Fahrzeug nichtabrupt stoppen und so schnell wie möglich von einem Hyundai- Händler überprüfen lassen.!
B230T01NF-GST
Kontrolleuchte für ausgeschaltetenBeifahrer-Airbag
Die Kontrolleuchte für ausgeschalteten Beifahrer-Airbag leuchtet etwa 4 Sekunden lang auf, nachdem dieZündung eingeschaltet wurde oder nachdem der Motor angesprungen ist und geht nach 3 Sekunden aus.Die Kontrolleuchte für ausgeschaltetenBeifahrer-Airbag leuchtet auch auf,wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag auf Position "OFF" gestellt wurde und geht aus, wenn derEIN-/AUS-Schalter für den Beifahrer- Airbag auf Position "ON" gestellt wird.
! VORSICHT:
Wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag nicht einwandfrei funktioniert, leuchtet die AUS- Anzeige des Beifahrer-Airbags nichtauf und der Beifahrer-Airbag zündet bei einem Frontalzusammenstoß auch dann, wenn der EIN-/AUS-Schalter des Beifahrer-Airbags auf Position "OFF" steht.

ELGENSCHAFTEN DES HYUNDAI 1- 55
B260F01A-AST
Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht- Kontrolleuchte.
B260G01A-AST Öldruck-Warnleuchte
!VORSICHT:
Leuchtet die Öldruckwarnleuchte bei laufendem Motorkontinuierlich, kann es zuschweren Beschädigungen des Motors kommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet, wenn der Öldruck zu niedrig ist. Bei normalem Fahrbetrieb leuchtet sieauf, wenn der Zündschalter eingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist.Leuchtet die Öldruckwarnleuchte bei laufendem Motor weiter, wird eine schwere Fehlfunktionangezeigt. Ist dies der Fall, das Fahrzeug soschnell, wie es die Sicherheit zuläßt, anhalten, den Motor abstellen und den Ölstandüberprüfen. Bei zu niedrigem Ölstand das Motoröl auf den zulässigen Stand auffüllen und denMotor erneut anlassen. Leuchtet die Warnleuchte auch weiterhin bei
laufendem Motor, den Motorumgehend abstellen. Grundsätzlich muß dann der Mo- tor vor dem erneuten Fahren voneinem Hyundai-Händler überprüft werden.B260D01A-AST
Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf der Instrumententafel zeigen in die vom Blinker gesetzte Richtung. Leuchtet der Pfeil zwar auf, blinkt aber nicht,blinkt er schneller als normal oder blinkt er überhaupt nicht, liegt eine Fehlfunktion des Blinkersystems vor.In diesem Fall an einen Hyundai- Händler wenden. B260C01A-AST
OD-Kontrolleuchte
(Nur bei
Automatikgetriebe)
Wird der OD-Schalter eingeschaltet und in den 4. Gang geschaltet, erlischt die OD-Kontrolleuchte. Diese orangefarbene Kontrolleuchte leuchtet, wenn der OD-Schalter ausgeschaltet wird.

1- 56 ELGENSCHAFTEN DES HYUNDAI
Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse und eingeschalteter Zündung; sie erlischt, wenn die Handbremse gelöst wird.Das Fahrzeug darf erst dann gefahren werden, wenn die Handbremse gelöst ist und das Licht ausgeht. Bei nicht angezogener Handbremse muß die Warnleuchte nach Einschalten der Zündung aufleuchtenund nach Anspringen des Motors ausgehen. Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet, dasFahrzeug, soweit diessicher möglich ist, abseits der Straßeanhalten.Die Warnleuchte leuchtet auch dann,wenn der Bremsflüssigkeitsstand imBehälter unter die MIN. Markierung fällt. Tritt nach dem Nachfüllen von Bremsflüssigkeit (DOT 3 oder DOT4) keine Störung mehr auf, muß trotzdem von einem Hyundai-Händler
eine Überprüfung durchgeführtwerden. Treten weitere Störungen auf, darf das Fahrzeug nicht mehr gefahren werden, sondern muß voneinem Abschleppdienst zum nächsten Hyundai-Händler transportiert werden. Dieser Hyundai ist mit einer Zweikreis-Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immernoch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist. Funktioniert nur noch einer der beidenBremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsengerechnet werden. Darüber hinausverlängert sich der Bremsweg. Fallendie Bremsen während der Fahrt aus, in einen niedrigeren Gang schalten, um die Motorbremswirkung auszunutzen,dann das Fahrzeug, sobald dies sicher möglich ist, anhalten.
!
B260H03A-AST
Handbrems-/
Bremsflüssigkeits- stand-Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen die Bremsen so bald wie möglichvon einem Hyundai-Vertragshändler prüfen lassen. DasFahren des Fahrzeugs bei einerStörung der elektrischenBremsanlage oder derBremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

ELGENSCHAFTEN DES HYUNDAI 1- 57
B260M01A-AST
Kraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet auf, bevor der Kraftstofftank völlig leer ist. Sobald die Kraftstoffwarnleuchte aufleuchtet,muß so schnell wie möglich Kraftstoff nachgetankt werden. Wird bei leuchtender Kraftstoff-warnanzeigeoder bei Anzeige des Kraft-stoffstands unter "E" weitergefahren, kann es zu Zündaussetzern des Motors und zuBeschädigungen des Katalysators kommen.
B260L01A-GST Warnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist. B260K01B-GST
Warnleuchte für offenen Heckklappe
Diese Lampe leuchtet so lange, bis die Heckklappe ganz geschlossen wird. VORSICHT:
Wenn der Antriebsriemen (Genera-tor-riemen) beschädigt oder locker ist oder sogar fehlt, während dasFahrzeug fährt, kann das eine erhebliche Störung hervorrufen. Der Motor könnte sogar überhitztwerden, da dieser Riemen auch die Wasserpumpe antreibt.
!
B260J01S-GST
Ladekontrolleuchte
Die Ladekontrolleuchte sollte beim Ein-schalten der Zündung aufleuchten und erlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendemMotor noch leuchtet, liegt eine Fehlfunktion in der elektrischen An- lage vor. Wenn die Anzeige währendder Fahrt aufleuchtet, halten Sie an, stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Siefest, ob der Generator-Antriebsriemen vorhanden ist. Wenn ja, kontrollieren Sie die Spannung des Riemens.Lassen Sie anschließend die Anlage von Ihrem Hyundai-Händler überprüfen.

1- 58 ELGENSCHAFTEN DES HYUNDAI
B260N02FC-GST
Motorwarnleuchte
Diese Lampe leuchtet auf, wenn eine Störung in einem Bauteil der Auspuffanlage auftritt, das System nicht mehr ordnungsgemäßfunktioniert und die erforderlichen Abgaswerte nicht mehr eingehalten werden. Die Lampe leuchtet auch auf,wenn der Zündschlüssel in die Stellung "ON" gedreht wird, und geht nach dem Anspringen des Motorsaus. Wenn sie während der Fahrt aufleuchtet oder nicht aufleuchtet, wenn der Zündschlüssel auf dieStellung "ON" gedreht wird, muß das System in der nächsten Hyundai- Werkstatt überprüft werden.B265E01TB-GST Gurtwarnleuchte und Warnton
Die Gurtwarnleuchte und der Warnton werden entsprechend der folgendenTabelle aktiviert. *1) Wenn der Zündschlüssel innerhalb einer Minute von Position "OFF" auf Position "ON" gestellt wird.
*2) Wenn die Fahrzeuggeschwindigkeit 9 km/h überschreitet, ertönt auch der Warnton ca. 1 - 2 Minuten lang.Wenn die Fahrzeuggeschwindigkeit unter 9 km/h bleibt, ertönt eine Minute später auch der Warntonca. 1 - 2 Minuten lang. Gurtwarnleuchte
Bleibt an, bis Gurt angelegt
Leuchtet 6 Sekunden lang Blinkt, bis Gurt angelegt
Blinkt, bis Gurt angelegt * 2
Personen (Fahrer)
Sicherheitsgurt Nicht angelegt Angelegt
Nicht angelegt Angelegt
Nicht angelegt Zündschalter
ON ON
ON * 1
ON
HINWEIS:
Wenn der Fahrer-Sicherheitsgurt nach dem Anlegen innerhalb von 9 Sekunden "gelöst angelegt
gelöst angelegt g e l ö s t " wird, werden Gurtwarnleuchte und Warnton nicht aktiviert.

ELGENSCHAFTEN DES HYUNDAI 1- 59
B260T01TB-GST
Warnleuchte der elektronischenServolenkung(EPS) (falls vorhanden)
Diese Anzeige leuchtet etwa 4 Sekunden lang nach dem Einschalten der Zündung auf und geht aus, wennder Motor gestartet ist.Diese Leuchte leuchtet auch auf, wenndas EPS nicht einwandfrei funktioniert.Wenn sie während der Fahrt aufleuchtet, muß das Fahrzeug so bald wie möglich in einer Hyundai- Vertragswerkstatt überprüft werden.
VORSICHT:
Wenn die elektronische Servolenkung im Stand vonAnschlag zu Anschlag gedreht wird,besteht aufgrund des Überlastschutzes ein großes Lenkradspiel. Dieser Zustand istnormal. Nach einiger Zeit regelt sich das Spiel wieder ein.
!
B265C01LZ-AST Anzeigen für das elektronischeStabilitätsprogramm(Falls vorhanden)
Die Anzeigen der Traktionskontrolle ändern sich je nach Zündschalterposition und danach, ob das System in Betrieb ist oder nicht.Sie leuchten auf, wenn der Zündschlüssel in die Stellung "ON" gedreht wird, müssen aber nach 3Sekunden ausgehen. Wenn die ESP- oder ESP-OFF-Anzeige kontinuierlich leuchtet, muß das System in einerHyundai-Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationen über das ESP-System. B260U01TB-GST
Wegfahrsperren-Anzeige
Diese Anzeige leuchtet nach demEinschalten der Zündung einige Sekunden lang auf. Zu diesem Zeitpunkt kann der Motor gestartetwerden. Die Leuchte erlischt, wenn der Motor anspringt. Sollte die Leuchte erlischen, bevor der Motor anspringt,muß der Zündschlüssel wieder auf Position "LOCK" gedreht und der Motor erneut gestartet werden. Wenndie Leuchte beim Einschalten der Zündung fünf Sekunden lang blinkt, ist das Wegfahrsperrensystem gestört.Befolgen Sie in diesem Fall die Notfallprozedur (siehe Seite 1-7) oder wenden Sie sich an einen Hyundai-Händler.
