Hyundai Getz 2006 Manuale del proprietario (in Italian)

1- 80 CARATTERISTICHE DELLA VETTURA
HTB295
HTB296
B545B01TB-GTT Vassoio nel pianale del bagagliaio (Se installato) Sotto al tappeto del bagagliaio c'è uno scomparto destinato ad accogliere vari oggetti.
Gancio di ritegno del tappeto
B545A01TB-GTT COME UTILIZZARE IL VANO DEL BAGAGLIAIO B650A01FC-GTT Cappelliera Evitate di caricare oggetti sulla cappelliera.
HTB2039
HTB2038
Rivestimento laterale del bagagliaio Nel rivestimento laterale del bagagliaio sono stati ricavati degli scomparti multiuso, destinati ad accogliere piccolioggetti.
TB itary-1b.p65
6/26/2008, 3:59 PM
80

CARATTERISTICHE DELLA VETTURA 1- 81
!AVVERTENZA:
Evitare le lesioni agli occhi. NON tendere eccessivamente. Tenere SEMPRE viso e corpo fuori dalla traiettoria di riavvolgimento. NONutilizzarla se presenta segni visibili di usura o danni.
!
B540D02FC-GTT Rete del bagagliaio (Se installata)
HTB289
!
Prima di utilizzare il vassoio nel pianale
del bagagliaio, sollevare il tappeto ed appenderlo all'apposito gancio. Il ganciodi ritegno del tappeto si trova sotto al centro del coperchio bagagliaio.
ATTENZIONE:
Il vassoio nel pianale dev'essere
installato sopra alla ruota di scorta. In caso contrario, potrebbe causare la deformazione del tappeto del bagagliaio.
Alcuni oggetti possono essere tenuti
nella rete del bagagliaio. Usare la rete sul fondo o nel retro del
bagagliaio per evitare che gli oggettiscivolino.
ATTENZIONE:
Per evitare danni agli oggetti o al
veicolo, osservare la massima cau-tela durante il trasporto di oggettifragili o ingombranti sistemati nel vano del bagagliaio.
TB itary-1b.p65 6/26/2008, 3:59 PM
81

1- 82 CARATTERISTICHE DELLA VETTURA
o Per aprire la tavola divisoria,
fissarla nell'apposito supporto. Nel momento in cui la tavoladivisoria entrerà nel suo supporto, si udrà un "clic".
o In caso di incidente o di brusca frenata, la tavola divisoriapotrebbe essere scagliata con violenza. Per evitare danni aibagagli, aprire stabilmente la tavola divisoria.
HTB302HTB301
! ATTENZIONE:
o Se si desidera ampliare la capacità di carico del bagagliaio, togliere la tavola divisoria dal relativo supporto dopo avere ripiegato il sedile posteriore.
o Non caricare bagagli oltre i 30 kg. di peso. In caso contrario, sipotrebbe danneggiare la tavoladivisoria.
HTB299
Elemento di supportoripiano portabagagli
B545C01TB-GTT Tavola divisoria del bagagliaio (Se installata)
Per praticità, sulla vostra Hyundai è
possibile suddividere lo spazio del bagagliaio con la tavola divisoria. Fissare la tavola divisoria al relativosupporto. Piegare la tavola per tirare la maniglia verso l'alto e spingere in avanti.
TB itary-1b.p65 6/26/2008, 3:59 PM
82

CARATTERISTICHE DELLA VETTURA 1- 83
B580A01TB-GTT VISIERE PARASOLE
HTB098
HTB148
Tipo A
Tipo B
La vostra Hyundai è equipaggiata con visiere parasole, destinate a ripararedai raggi diretti del sole, sia frontalmente che lateralmente, gli occhi del guidatore e del passeggero
B560B01FC-GTT Interruttore di esclusione
automatica del carburante
(Per motori a benzina)
HTB304
L'interruttore di esclusione automatica del carburante si trova nel vano motore, dal lato del guidatore.In caso di collisione o di impattoimprovviso, questo dispositivo escludeautomaticamente il flusso di carburante. Una volta che è entrato in funzione, perché si possa riavviare il motore sideve resettare questo dispositivo premendo sulla sommità dell'interruttore.
!AVVERTENZA:
Prima di resettare l'interruttore di
esclusione automatica del carburante, controllare che le tubazioni non presentino perdite dicarburante.
TB itary-1b.p65 6/26/2008, 3:59 PM
83

1- 84 CARATTERISTICHE DELLA VETTURA
B610A01A-GTT AVVISATORE ACUSTICO
B240B01TB
Premete il centro del volante perazionare il clacson.
!
1. Per sbloccare il volante, spingere la leva verso il basso.
2. Sollevare o abbassare il volante per
portarlo nella posizione desiderata.
3. Dopo la regolazione, serrare saldamente la leva tirandola verso l'alto.
B600A01A-ATT REGOLAZIONE DELL'ALTEZZA VOLANTE Per posizionare il volante:
AVVERTENZA:
Non effettuate l'operazione durante
la guida.
!
anteriore. Le visiere parasole sono montate su entrambi i lati, su tutti i modelli. Per diminuire l'effettoabbagliante della luce, o per ripararsi dai raggi diretti, abbassare le visiere parasole. Dal lato guidatore, sul dorsodella visiera parasole è installata una tasca porta-biglietti. Sul dorso della visiera parasole del guidatore e delpasseggero anteriore è installato uno specchietto di cortesia (se installato). NOTA: Sul dorso di ciascuna visiera parasole è applicata un'etichetta su cui sono riportate delle informazioniutili sul Sistema di Trattenuta Supplementare (SRS).
AVVERTENZA:
Non tenere la visiera parasole orientata in modo tale da impedire la visuale della strada, del traffico o di altri oggetti.
B600A01TB
TB itary-1b.p65 6/26/2008, 3:59 PM
84

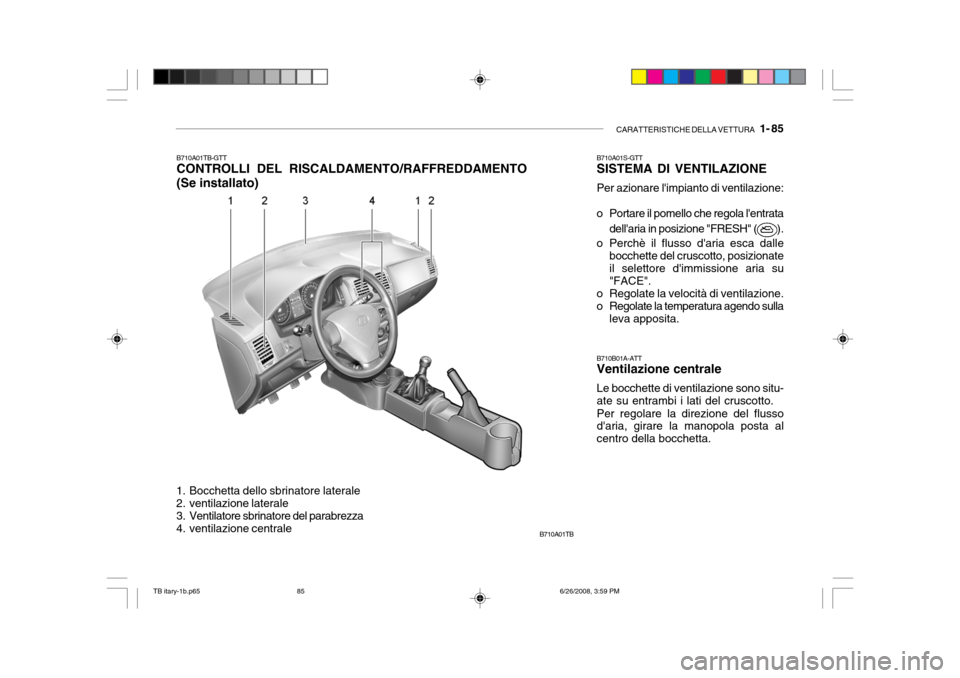

CARATTERISTICHE DELLA VETTURA 1- 85
B710A01TB
B710A01TB-GTT CONTROLLI DEL RISCALDAMENTO/RAFFREDDAMENTO
(Se installato)
1. Bocchetta dello sbrinatore laterale
2. ventilazione laterale
3. Ventilatore sbrinatore del parabrezza
4. ventilazione centrale B710B01A-ATT Ventilazione centrale Le bocchette di ventilazione sono situ- ate su entrambi i lati del cruscotto. Per regolare la direzione del flusso d'aria, girare la manopola posta al centro della bocchetta.
B710A01S-GTT SISTEMA DI VENTILAZIONE Per azionare l'impianto di ventilazione:
o Portare il pomello che regola l'entrata dell'aria in posizione "FRESH" (
).
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.
TB itary-1b.p65 6/26/2008, 3:59 PM
85

1- 86 CARATTERISTICHE DELLA VETTURA
B670A01TB-GTT VENTILAZIONE E
RISCALDAMENTO TIPO
ROTANTE (Se installato)
1. Il comando della temperatura
2. Il comando della velocità della ventola
3. Il comando del flusso dell'aria
4. Interruttore del condizionatore d'aria
5. Il comando di ammissione dell'aria
6. Lunotto termico B670B01A-ATT COMANDO VENTILATORE Questa manopola viene usata per
accendere e spegnere la ventola e per regolare la velocita, del flusso d'ariaimmesso nella vettura scegliendo le posizioni da "1" a "4".
ZB430F1-ATVentilazione laterale Le bocchette di aerazione laterale si
trovano sui due lati del cruscotto. Per controllare la quantità di aria immessa e la direzione del flusso d'aria, agite sulle manopole poste a lato e sulcentro delle bocchette.
HTB033
1 2 3
4
56
HTB034
TB itary-1b.p65 6/26/2008, 3:59 PM
86

CARATTERISTICHE DELLA VETTURA 1- 87
ZB440C1-AT COMANDO IMMISSIONE ARIA Questo pulsante viene usato per selezionare l'immissione d'aria fresca dall'esterno od il ricircolo dell'aria presente nell'abitacolo.
Aria fresca Ricircolo
Nel primo caso, nella vettura penetra aria dall'esterno e può venire riscaldata a seconda delle altre funzioni scelte. Selezionando invece la posizione di ricircolo, l'aria presente nell'abitacoloviene reintrodotta nell'impianto di riscaldamento o di ventilazione a seconda delle altre funzioni scelte.
HTB036
NOTA: L'uso prolungato del sistema di
ricircolo dell'aria può causare l'appannamento dei vetri all'internonell'abitacolo. Inoltre, l'uso prolungato dell'aria condizionata nella posizione di ricircolo puòrendere l'aria dell'abitacolo troppo secca.
B670D01TB-ATT DISTRIBUZIONE DEL FLUSSO D'ARIA
Il flusso d'aria può essere distribuito nei seguenti modi: HTB038Aerazione frontale
Selezionando questa posizione, l'aria immessa nella vettura viene distribuita attraverso le bocchette anteriore.
B670D01TB
TB itary-1b.p65 6/26/2008, 3:59 PM
87

1- 88 CARATTERISTICHE DELLA VETTURA
Aerazione "BI-LEVEL"
Selezionando questa posizione, è possibile ottenere aria fresca proveniente dalle bocchette sul cruscotto e aria più calda dallebocchette inferiori contemporan- eamente. Pavimento
L'aria esce dalle bocchette verso il
pavimento, dalla bocchetta dellosbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale edalla bocchetta di ventilazione laterale.Pavimento-Sbrinatore
L'aria esce dalla bocchetta dello
sbrinatore del parabrezza, dalle bocchette di aerazione sul pavimento, dalla bocchetta dello sbrinatore lateralee dalla bocchetta di ventilazione laterale.
B670D02TBB670D03TBB670D04TB
TB itary-1b.p65 6/26/2008, 3:59 PM
88

CARATTERISTICHE DELLA VETTURA 1- 89
ZB430B2-AT COMANDI PER IL RISCALDAMENTO Posizionate il selettore di imissione aria nella posizione "FRESH ( )" ed il comando di distribuzione dell'aria nella posizione "FLOOR ( )". Per aumentare ulteriormente la rapidità di riscaldamento il selettore deve essere posizionato su "RECIRC ( )".Se i vetri sono appannati spostate ilselettore dell'aria sulla posizione "DEF ( )" (disappannatore) ed il selettore di immissione nella posizione "FRESH
( )". Per aumentare la temperatura delriscaldamento, spostate il comandoper la regolazione della temperatura sulla posizione "WARM(Caldo)".
HTB035
Sbrinatore
L'aria esce dalla bocchetta dello sbrinatore del parabrezza, dalla bocchetta dello sbrinatore laterale e dalla bocchetta di ventilazione laterale. B670E01A-ATT REGOLAZIONE DELLA TEMPE- RATURA Questa manopola viene usata per
accendere e spegnere il riscaldamento e per regolare la temperatura.
B670D05TB
Freddo Caldo
TB itary-1b.p65 6/26/2008, 3:59 PM
89
