Hyundai Getz 2007 Handleiding (in Dutch)

BIJZONDERHEDEN VAN UW HYUNDAI 1- 41
Uw Hyundai heeft in elke voorstoel een zij-airbag. Deze airbag heeft tot taak om de bestuurder en/of voorpassagiers extra bescherming tegeven naast de werking van alleen de veiligheidsgordel. De zij-airbags zijn ontworpen om in werking te treden bijeen aanrijding van opzij, afhankelijk van de ernst van de aanrijding, de hoek, de snelheid en het aanrijdi-ngspunt. De airbags zijn niet ontworpen om bij alle aanrijdingen van opzij in werking te treden.
B990B01TG-GXT Zij-airbag (Indien gemonteerd)
B990B02Y
HTB072
Zij-airbag- sensor
Belangrijke veiligheidsmaatre- gelen betreffende het zij-airbagsysteem Onderstaande opmerkingen over de veiligheid van het systeem moeten altijd in acht worden genomen om dekans op verwondingen tijdens een ongeval zo klein mogelijk te maken
!WAARSCHUWING:
o De zij-airbags vormen een aanvulling op de driepunts veiligheidsgordels van de bestuurder en de voorpassagier,maar vervangt deze niet. Daarom moet de veiligheidsgordel altijd worden gedragen als u in deauto zit. De zij-airbags worden alleen geactiveerd bij bepaalde botsingen aan de zijkant dieernstig genoeg zijn om letsel te veroorzaken.
o Voor de beste bescherming van het zij-airbagsysteem en omverwondingen bij het in werking treden van de zij-airbag tevoorkomen, moeten de beide inzittenden van de voorstoelen rechtop zitten met de veilig-heidsgordel correct vastg-egespt. De handen van de bestu-urder moeten in de standen 9:00 en3:00 uur op het stuurwiel worden gehouden. De armen en handen van de voorpassagiers moetenin de schoot worden gehouden.
TB holl-1a(~47).p65 7/9/2007, 11:53 AM
41

1- 42 BIJZONDERHEDEN VAN UW HYUNDAI
!
SB110C1-FX Onderhoud van het airbagsysteem Het airbagsysteem is praktisch
onderhoudsvrij; het is niet toegestaan zelf werkzaamheden eraan uit te voeren. Het gehele airbagsysteemmoet 10 jaar na de productiedatum van de auto door een officiële Hyundai dealer worden gecontroleerd. Alle werkzaamheden aan het
airbagsysteem, zoals het verwijderen,aanbrengen, repareren of werkza- amheden aan het stuurwiel moeten worden uitgevoerd door een gekwali-ficeerde Hyundai monteur. Onvakkundig uitgevoerde werkza-
amheden aan het airbagsysteemkunnen ernstig persoonlijk letsel tot gevolg hebben.
B240C01HP
WAARSCHUWING:
o Als wijzigingen worden uitge- voerd aan de diverse compo- nenten en de bedrading van hetairbagsysteem, inclusief het aanbrengen van voorwerpen op het stootvlak van het stuurwielof wijzigingen worden uitge- voerd aan het stuurwiel, kan de werking van het airbagsysteemworden beïnvloed en persoonlijk letsel tot gevolg hebben.
o Breng geen extra stoelhoezen
aan.
o Door het gebruik van stoel- hoezen wordt het effect van het systeem beperkt.
o Monteer geen accessoires aan de zijkant of bij de zij-airbag.
o Gebruik geen grote krachten aan de zijkant van de stoel.
o Breng geen objecten aan over de airbag of tussen de airbag enuzelf.
o Plaats geen objecten (paraplu, tas enz.) tussen het voorportieren de voorstoel. Dergelijke objecten kunnen gevaarlijke projectielen worden of extraverwondingen veroorzaken als de zij-airbag in werking treedt.
o Om ongewild in werking treden van de zij-airbag en daardoorverwondingen te voorkomen, moeten schokken tegen debotsingssensor voor de zij-airbag bij aangezet contact worden voorkomen.
TB holl-1a(~47).p65 7/9/2007, 11:53 AM
42

BIJZONDERHEDEN VAN UW HYUNDAI 1- 43

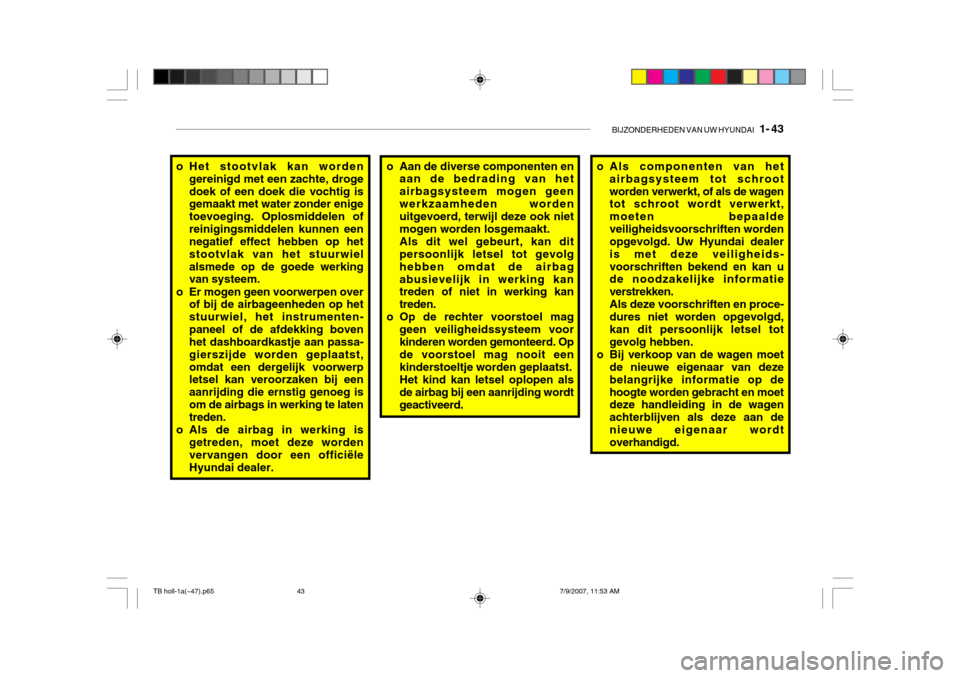

o Het stootvlak kan worden
gereinigd met een zachte, droge doek of een doek die vochtig is gemaakt met water zonder enige toevoeging. Oplosmiddelen ofreinigingsmiddelen kunnen een negatief effect hebben op het stootvlak van het stuurwielalsmede op de goede werking van systeem.
o Er mogen geen voorwerpen over of bij de airbageenheden op het stuurwiel, het instrumenten-paneel of de afdekking boven het dashboardkastje aan passa- gierszijde worden geplaatst,omdat een dergelijk voorwerp letsel kan veroorzaken bij een aanrijding die ernstig genoeg isom de airbags in werking te laten treden.
o Als de airbag in werking is getreden, moet deze worden vervangen door een officiëleHyundai dealer.o Aan de diverse componenten enaan de bedrading van het airbagsysteem mogen geenwerkzaamheden worden uitgevoerd, terwijl deze ook niet mogen worden losgemaakt. Als dit wel gebeurt, kan dit persoonlijk letsel tot gevolg hebben omdat de airbagabusievelijk in werking kan treden of niet in werking kan treden.
o Op de rechter voorstoel mag
geen veiligheidssysteem voorkinderen worden gemonteerd. Op de voorstoel mag nooit een kinderstoeltje worden geplaatst. Het kind kan letsel oplopen als de airbag bij een aanrijding wordt geactiveerd. o Als componenten van het
airbagsysteem tot schrootworden verwerkt, of als de wagen tot schroot wordt verwerkt, moeten bepaaldeveiligheidsvoorschriften worden opgevolgd. Uw Hyundai dealer is met deze veiligheids-voorschriften bekend en kan u de noodzakelijke informatie verstrekken.Als deze voorschriften en proce-dures niet worden opgevolgd,kan dit persoonlijk letsel tot gevolg hebben.
o Bij verkoop van de wagen moet de nieuwe eigenaar van deze belangrijke informatie op dehoogte worden gebracht en moet deze handleiding in de wagen achterblijven als deze aan denieuwe eigenaar wordt overhandigd.
TB holl-1a(~47).p65 7/9/2007, 11:53 AM
43

1- 44 BIJZONDERHEDEN VAN UW HYUNDAI
B260A01TB-GXT INSTRUMENTENPANEEL EN CONTROLELAMPEN Type A (Zonder Tripcomputer)
B260A01TB-1
TB holl-1a(~47).p657/9/2007, 11:53 AM
44

BIJZONDERHEDEN VAN UW HYUNDAI 1- 45
1. Waar schuwingslamp geopend achterklep
2. Controlelamp startblokkering
3. Toerenteller
4. Controlelamp richtingaanwijzers
5. Verlichting schakelkwadrant van automatische
transmissie (Indien gemonteerd)
6. Brandstofmeter
7. Kilometerteller/Dagteller
8. Snelheidsmeter
9. Waarschuwingscontrolelamp elektronisch stuurbekrachtigings-systeem (EPS) (Indien gemonteerd)
10. Storingslamp (MIL)
11. Controlelamp voorgloeien (Dieselmotor)
12. Controlelamp grootlicht
13. Koelvloeistoftemperatuurmeter 14. Controlelamp handrem/remvloeistofpeil
15. Controlelamp niet goed gesloten portier
16. "Passagiersairbag OFF"-lamp (Indien gemonteerd)
17. Controlelamp airbag
18. Controlelamp brandstofreserve
19. Controlelampen elektonisch stabiliteitsprogramma
(ESP) (Indien gemonteerd)
20. Controlelamp ABS (Indien gemonteerd)
21. Waarschuwingslamp water in brandstoffilter (Dieselmotor)
22. Waarschuwingslamp veiligheidsgordels
23. Controlelamp oliedruk
24. Controlelamp laadstroom
25. Controlelamp overdrive uitgeschakeld (Alleen automatische transmissie)
TB holl-1a(~47).p65 7/9/2007, 11:53 AM
45

1- 46 BIJZONDERHEDEN VAN UW HYUNDAI
B260B01TB-GXT Type B (Met Tripcomputer)
B260B01TB
TB holl-1a(~47).p65 7/9/2007, 11:53 AM
46

BIJZONDERHEDEN VAN UW HYUNDAI 1- 47
1. Waar schuwingslamp geopend achterklep
2. Controlelamp startblokkering
3. Toerenteller
4. Controlelamp richtingaanwijzers
5. Verlichting schakelkwadrant van automatische transmissie (Indien gemonteerd)
6. Kilometerteller/Dagteller
7. Brandstofmeter
8. Boordcomputer (Indien gemonteerd)
9. Snelheidsmeter
10. Waarschuwingscontrolelamp elektronisch stuurbekrachtigings-systeem (EPS) (Indien gemonteerd)
11. Storingslamp (MIL)
12. Controlelamp voorgloeien (Dieselmotor)
13. Controlelamp grootlicht 14. Koelvloeistoftemperatuurmeter
15. Controlelamp handrem/remvloeistofpeil
16. Controlelamp niet goed gesloten portier
17. "Passagiersairbag OFF"-lamp (Indien gemonteerd)
18. Controlelamp airbag
19. Controlelamp brandstofreserve
20. Controlelampen elektonisch stabiliteitsprogramma
(ESP) (Indien gemonteerd)
21. Controlelamp ABS (Indien gemonteerd)
22. Waarschuwingslamp water in brandstoffilter (Dieselmotor)
23. Waarschuwingslamp veiligheidsgordels
24. Controlelamp oliedruk
25. Controlelamp laadstroom
26. Controlelamp overdrive uitgeschakeld (Alleen automatische transmissie)
TB holl-1a(~47).p65 7/9/2007, 11:53 AM
47

1- 48 BIJZONDERHEDEN VAN UW HYUNDAI
SB210C1-FX
Onderhoudsindicatie
(SRI) van airbagsysteem
De SRS onderhoudsindicatie (SRI) in het instrumentenpaneel knippert ca. 6 seconden nadat de contactsleutel in de stand "ON" is gedraaid of nadatde motor is gestart en dooft vervolgens. Deze onderhoudsindicatie gaat eveneens branden als het airbagsysteem niet correct werkt. Alsbij het aanzetten van het contact of het starten van de motor de onderhoudsindicatie niet gaat brandenof continu blijft branden nadat ze gedurende 6 seconden heeft gekni- pperd, of wanneer ze gaat brandentijdens het rijden, moet het airbagsysteem worden gecontroleerd door een officiële Hyundai dealer. B260P02Y-GXT
Controlelamp abs (Indien gemonteerd)
Als de contactsleutel in de stand "ON" wordt gedraaid, zal de controlelamp voor het ABS gaan branden en na enkele seconden doven. Als decontrolelamp blijft branden, gaat branden tijdens het rijden of niet gaat branden als de contactsleutel in destand "ON" wordt gedraaid, betekent dit dat er een storing in het ABS systeem is opgetreden. Laat uw autoin dit geval zo snel mogelijk door een Hyundai dealer controleren. Het normale remsysteem blijft echterwerken, maar zonder de assistentie van het ABS systeem.B230T01NF-GAT "Passagiersairbag off"-
lamp (Indien gemonteerd)
De "passagiersairbag OFF"-lamp gaat
gedurende ongeveer 4 seconden branden nadat het contactslot in de stand "ON" is gezet of nadat demotor is gestart. Vervolgens dooft de lamp na 3 seconden.
De "passagiersairbag OFF"-lamp gaat
ook branden als de AAN/UIT-schakelaar voor de passagiersairbag in de stand "OFF" staat en brandtniet als de AAN/UIT-schakelaar voor de passagiersairbag in de stand "ON" staat.
LET OP:
Bij een storing in de AAN/UIT-
schakelaar voor de passagiersairbag gaat de "passagiersairbag OFF"-lamp niet branden en wordt de passagiersairbag bij een frontale botsing opgeblazen, ook als deAAN/UIT-schakelaar in de stand "OFF" staat.!
TB holl-1b.p65 7/9/2007, 11:53 AM
48

BIJZONDERHEDEN VAN UW HYUNDAI 1- 49
!
B260C01A-AXT
Ontrolelamp overdrive (Alleen automatischetransmissie)
Als de overdriveschakelaar in de stand "ON" staat en de vierde versnelling is ingeschakeld dooft deze controlelamp. Deze controlelamp gaatbranden zodra de overdrive-schakelaar in de stand "OFF" staat.
WAARSCHUWING:
Als de waarschuwingslampen voor ABS SRI en handrem/remvlo- eistofpeil beide blijven branden methet contactslot in de stand "ON", of tijdens het rijden gaan branden, betekent dit dat er mogelijk eenstoring is in het EBD-systeem (elektronische remkracht-verdeling). Indien dit het geval is moet sterk afremmen worden voorkomen en moet de auto zo snel mogelijk door uw Hyundai dealer worden gecontroleerd. SB210G1-FX
Controlelamp richtingaanwijzers
Als de richtingaanwijzers worden
ingeschakeld gaat deze groene controlelamp knipperen. Als de lamp wel brandt, maar niet knippert, snellerknippert dan normaal of niet brandt, geeft dit een storing in de richting- aanwijzerinstallatie aan.
SB210J1-FX Controlelamp grootlicht
Deze controlelamp gaat branden
zodra het grootlicht wordt inges- chakeld of als een lichtsignaal wordt gegeven. SB210K1-FX
Controlelamp oliedruk
LET OP:
Als deze lamp bij draaiende motor gaat branden moet de motor directworden afgezet teneinde ernstige motorschade te voor-komen. Deze controlelamp gaat branden als deoliedruk te laag is. De lamp gaat branden zodra het contact wordt aangezet, maar moet doven als demotor is gestart. Blijft deze lamp bij draaiende motor branden, dan bevindt zich een ernstige storingin het smeer-systeem van de mo- tor. Is dit het geval, dan moet de motor direct worden afgezet en moet het oliepeil worden gecontroleerd. Alshet oliepeil te laag is, moet de voorgeschreven olie worden bijgevuld en moet de motoropnieuw worden gestart. Als de controlelamp blijft branden moet de motor direct worden afgezet.Raadpleeg in dat geval een officiële Hyundai dealer.!
TB holl-1b.p65 7/9/2007, 11:53 AM
49

1- 50 BIJZONDERHEDEN VAN UW HYUNDAI
Als deze lamp tijdens het rijden gaat
branden mag niet meer met de wagen worden gereden. Het remvloeistofpeilin het reservoir is dan beneden het minimum niveau gedaald. Vul remvloeistof bij die voldoet aan deDOT 3 of DOT 4 specificatie. Na het bijvullen kan voorzichtig naar een dealer worden gereden voor naderecontrole. Bij een ernstig defect moet de wagen door een sleepbedrijf naar een dealer worden gesleept.
Uw Hyundai is voorzien van een
diagonaal gescheiden remsysteem.Als één van beide circuits defect is, wordt de wagen nog op de andere wielen afgeremd. Is dit het geval danis meer kracht voor het remmen vereist en is de remweg langer dan normaal. Bij een defect aan hetremsysteem moet worden terugge- schakeld zodat gebruik wordt gemaakt van het remvermogen vande motor. SB210M1-FX
Controlelamp laadstroom
Deze controlelamp moet gaan branden als het contact wordt aangezet en doven als de motor draait. Als deze lamp bij draaiendemotor gaat branden is er een defect in het elektrische systeem. Als deze lamp onder het rijden gaat brandenmoet u stoppen, de motor afzetten en de aandrijfriem van de dynamo controleren. Controleer of deaandrijfriem op zijn plaats zit. Als dit het geval is, controleer dan de span- ning van de riem. Laat het systeem vervolgens door uw Hyundai dealer controleren.
LET OP:
Als met de wagen wordt gereden
terwijl de aandrijfriem van de dy- namo slap staat, gebroken is of ontbreekt, kan de motor oververhitraken omdat deze riem eveneens de koelvloeistofpomp aandrijft.!
!
SB210L2-FX Ontrolelamp handrem/
Remvloeistofpeil
WAARSCHUWING:
Bij storingen aan het remsysteem moet de oorzaak direct door een Hyundai dealer worden opge- spoord. Het rijden met een defectremsysteem (in het elektrische of hydraulische gedeelte) is uiterst gevaarlijk. Werking van de controlelamp Deze lamp moet gaan branden als het contact wordt aangezet, de motorwordt gestart en als de handrem wordt aangetrokken. Na het starten van de motor moet de lamp doven zodra dehandrem wordt vrijgezet. Als de handrem niet is aangetrokken moet de lamp flauw gaan branden bij hetaanzetten van het contact of bij het starten van de motor.
TB holl-1b.p65 7/9/2007, 11:53 AM
50
