5. LA CLE D'UN FONCTIONNEMENTOPTIMAL Instructions pourl'entretien du véhicule
INSTRUCTIONS POUR L'ENTRETIEN ......................................... 5-2
EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE .. 5-3
5

5- 2 INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
SF020B1-FF Types d'entretien Les travaux d'entretien requis pour
votre Hyundai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme d'entretien
o Les contrôles quotidiens de rou- tine
o L'entretien par vos soins
SF020A1-FU INSTRUCTIONS POUR L'ENTRETIEN Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certaines procédures d'entretien doivent êtreeffectuées. Bien que les techniques de conception et de fabrication utilisées aient permis de les réduireaux strict minimum, les travaux d'entretien qui restent requis revêtent la plus grande importance.Conformément aux clauses des garanties couvrant votre nouvelle voiture, la responsabilité vousincombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnet d'entretien quiaccompagne votre nouvelle voiture contient toutes les informations utiles concernant les garanties duconstructeur. SF020C1-BU Procédures planifiées spécifiées. Il s'agit des procédures comme les
inspections, les réglages et les changements énumérés dans les tableaux de maintenance à partir dela page 5-4. Ces procédures doivent être exécutées aux intervalles indiqués dans le planning de mainte-nance afin de ne pas annuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuterpar des techniciens formés en usine ou par le distributeur auprès de votre concessionnaire Hyundai, cesprocédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vousrecommandons d'utiliser des pièces Hyundai d'origine pour touteréparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide derefroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par HyundaiMotor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie maisveillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine. Votrepasseport de service après-vente vous fournit plus d'informations sur la garantie.
SF020D1-FU Contrôles quotidiens de routine Il s'agit des contrôles que vous devriez
effectuer avant de prendre la route à bord de votre Hyundai ou lorsque vous remplissez le réservoir àcarburant. La liste des points à contrôler est reproduite à la page 6- 6.

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5- 3
SF030A1-FU TRAVAUX DU PROGRAMME D'ENTRETIEN La voiture doit être inspectée chaque
fois que l'on constate ou soupçonne la présence d'une anomalie. Garder soigneusement les reçus relatifs auxentretiens du système de commande du moteur pour être en mesure de prouver que les clauses de la garantieont été respectées. Pour les travaux d'entretien requis dans les conditions d'utilisation éprouvantes pour lavoiture, consulter la page 5-7 de cette section.
SF020E1-FUEntretien par vos soins Si vous avez un penchant pour la mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vouspouvez inspecter et entretenir vous- même un certain nombre d'éléments. Pour un complèment d'informationconcernant les travaux que vous pouvez effectuer vous-même, consultez la section 6. SF020F2-FU Quelques conseils Après avoir fait effectué l'entretien de votre Hyundai, conservez une copiedes travaux effectués dans la boîte à gants. Cela vous permettra de prouver que les procédures requises dans lecadre des clauses de la garantie ont été dûment effectuées. Ce point est particulièrement important lorsquel'entretien n'est pas effectué par un distributeur Hyundai agréé. 6ZF060A1-AUEXPLICATION DES ELEMENTS DE REVISION PERIODIQUE 6ZF060M1-A o Huile-moteur et filtre à huile Remplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance. Il peut être nécessaire d'augmenterla fréquence de ces remplacements si le véhicule est utilisé dans des conditions défavorables. 6ZF060B1-AU o Courroies d'entraînement Voir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses et les remplacer s'il y a lieu. Contrôleret régler la flèche des courroies si nécessaire.

5- 4 INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
!
6ZF060D1-AU
o Conduites de carburant
rigides et flexibles et raccords
Vérifier l'herméticité et l'état général
des conduites de carburant rigides et flexibles ainsi que des raccords.Remplacer immédiatement toute pièce endommagée ou présentant une fuite. 6ZF060E1-AU o Courroie de distribution Vérifier l'état général de toutes les
pièces relatives à la courroie de dis- tribution et voir s'il n'y a pas de déformations. Remplacer immédiate-ment toute pièce endommagée.

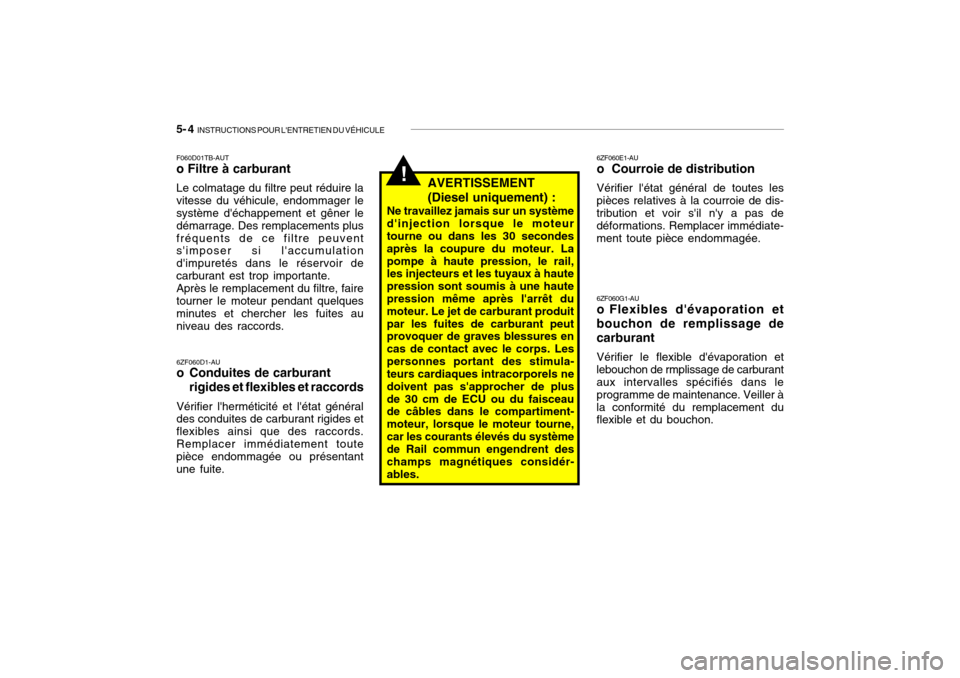

AVERTISSEMENT (Diesel uniquement) :
Ne travaillez jamais sur un système d'injection lorsque le moteur tourne ou dans les 30 secondes après la coupure du moteur. Lapompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sont soumis à une hautepression même après l'arrêt du moteur. Le jet de carburant produit par les fuites de carburant peut provoquer de graves blessures en cas de contact avec le corps. Lespersonnes portant des stimula- teurs cardiaques intracorporels ne doivent pas s'approcher de plusde 30 cm de ECU ou du faisceau de câbles dans le compartiment- moteur, lorsque le moteur tourne,car les courants élevés du système de Rail commun engendrent des champs magnétiques considér-ables.
F060D01TB-AUT o Filtre à carburant Le colmatage du filtre peut réduire la vitesse du véhicule, endommager le système d'échappement et gêner le démarrage. Des remplacements plusfréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretés dans le réservoir decarburant est trop importante.Après le remplacement du filtre, fairetourner le moteur pendant quelques minutes et chercher les fuites au niveau des raccords.
6ZF060G1-AU
o Flexibles d'évaporation et
bouchon de remplissage de carburant
Vérifier le flexible d'évaporation et
lebouchon de rmplissage de carburant aux intervalles spécifiés dans le programme de maintenance. Veiller àla conformité du remplacement du flexible et du bouchon.

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5- 5
6ZF060H1-AU o Filtre à air L'emploi d'un filtre à air Hyundai
d'origine est préconisé lors de tout remplacement de ce filtre.
6ZF060J1-AU o Bougies d'allumage Veiller à poser des bougies du bon
indice thermique.
6ZF060F1-AU
o Flexibles de ventilation de
carter-moteur
Examiner la surface des flexibles afin de repérer toute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fissures,déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant prèsde sources de chaleur intense telles que le collecteur d'échappement. Vérifier le trajet des conduites : elles ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ou un organe mobile capable deprovoquer des dommages thermiques ou mécaniques. Contrôler le serrage et l'herméticité de tous les colliers etles accouplements. Remplacer immédiatement tout flexible présentant des signes de détériorationou de dommages. 6ZF070B1-AU o Système de refroidissement Vérifier l'état général et l'herméticité des organes de refroidissement tels que le radiateur, le vase d'expansion, les flexibles et les raccords.Remplacer toute pièce endommagée. 6ZF070C1-AU o Liquide de refroidissement Remplacer le liquide de refroidisse- ment aux intervalles spécifiés dans le programme de maintenance.
F060N01X-GUT o Jeu des soupapes Un mauvais réglage du jeu des
soupapes entrainera non seulement un fonctionnement irréguiler du moteur, mais aussi un bruit excessif et une diminution des performances dumoteur. Faites vérifier et ajuster le jeu des soupapes moteur à chaud.
Jeu des soupapes / leviers
oscillants de culbuteurs Soupapes d'admission 0,2mm
(0,008 in.)
Soupapes d'echappement 0,25mm
(0,010 in.) 6ZF070D1-AU o Huile d'ensemble boîte-pont manuel Vérifier l'huile d'ensemble boîte-pont manuel selon les indications du programme de maintenance. REMARQUE: Si le niveau d'huile est bas, chercher les fuites avant de faire l'appoint. Ne pas trop remplir.

5- 6 INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
6ZF070F1-AU o Conduites de frein flexibles et
rlgides
Vérifier visuellement l'état général et chercher les éraflures, les fissures, les détériorations, les dommages etles fuites. Remplacer immédiatement toute pièce endommagée. F070G02A-AUTo Liquide de freins Vérifier le niveau de liquide de freins dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux du réservoir. Le liquide pour freinshydrauliques doit absolument être conforme à la norme DOT 3 ou DOT 4. 6ZF070H1-AU o Tambours et garnitures de frein
arrière/frein de stationnement
Chercher les piqûres, brûlures fuites de liquide, ruptures de pièce et signes d'usure excessive sur les tambourset garnitures de frein arrière. Exam- iner le système de frein de stationnement, levier et câblescompris. Consulter le manuel d'atelier pour les procédures d'intervention détaillées. 6ZF070J1-AU
o Plaquettes, étriers et disques
de frein
Vérifier le degré d'usure des plaquettes, le voile et l'usure des disques ainsi que l'herméticité des étriers. 6ZF070K1-AU
o Tuyau d'échappement et silencieux
Vérifier visuellement le tuyau d'échappement, le silencieux et les accouplements en cherchant les éraflures, les fissures, lesdétériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérertoute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires.
F070E05A-AUT
o Liquide de la boîte-pont
automatique
Le niveau de liquide doit se trouver dans la plage "HOT" de la jauge d'huile une fois que le moteur et la boîte-pont sont à la température deservice normale. Vérifiez le niveau de liquide de la boîte-pont automatique lorsque le moteur tourne, que la boîte-pont est au point mort et que le frein de parking est serré correctement. Utilisez du ATF SP-III, DIAMONDATF SP-III, SK ATF SP-III d'origine Hyundai ou d'autres marques autorisées par Hyundai Motor Co.,lors de l'appoint ou du renouvellement du liquide.

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5- 7
6ZF070P1-AU o Arbres de roue et soufflets Vérifier les arbres de roue, les
soufflets et les colliers (fissures, détérioration, dommages), Remplacer toute pièce endommagée et regarnirde graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisation Vérifier les conduites et raccords de climatisation (fuites, détérioration, dommages). Si nécessaire, vérifier le rendement de la climatisation selonles indications du manuel d'atelier concerné.
6ZF070L1-AU
o Boulons d'accouplement de
suspension
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié. 6ZF070M1-AU
o Boîtier, tringlerie et soufflets de direction assistée/rotules de bras inférieur
Véhicule à l'arrêt et moteur coupé, vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état dessoufflets cache-poussière et des rotules (détérioration, fissures, dommages). Remplacer toute pièceendommagée. 6ZF070N1-AU
o Pompe, courroie, et flexibles
de direction assistée
Vérifier la pompe et les flexibles de
direction assistée (fuites, dommages),Remplacer immédiatement toute pièce endommagée, Voir si la courroiede direction assistée n'est pas coupée, fissurée, excessivement usés, huileuse ou mal tendue.Remplacer ou régler s'il y a lieu.

6. MECANIQUE POUR TOUSEntretien par vos soins
COMPARTIMENT MOTEUR .......................................................... 6-2
VERIFICATIONS GENERALES QUOTIDIENNES ........................ 6-5
VERIFICATION DE L'HUILE MOTEUR .......................................... 6-7
VERIFIER ET LE LIQUIDE DE REFROI DISSEMENT.................6-11
CHANGEMENT DU FILTRE DE L'EPURATEUR D'AIR ..............6-12
VERIFIER L'HUILE DE BOITE (MANUELLE) .............................. 6-16
VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQ UE) ................6-16
VERIFIER LES FREI NS ................................................................ 6-19
ENTRETIEN DU CONDITIONNEMENT D'AIR ............................6-20
CONTROLE DES COURROIES D' ENTRAINEMENT .................6-24
CONTROLE ET REMPLACEMENT DES FUSIBLES ..................6-25
NIVEAU DU LIQUIDE DE LA SERVODIRECTION .....................6-30
REMPLACEMENT DES AMPOULES ...........................................6-33
DESCRIPTION DU PANNEAU DE FUSIBLES ............................6-38
6

6- 2 ENTRETIEN PAR VOS SOINS

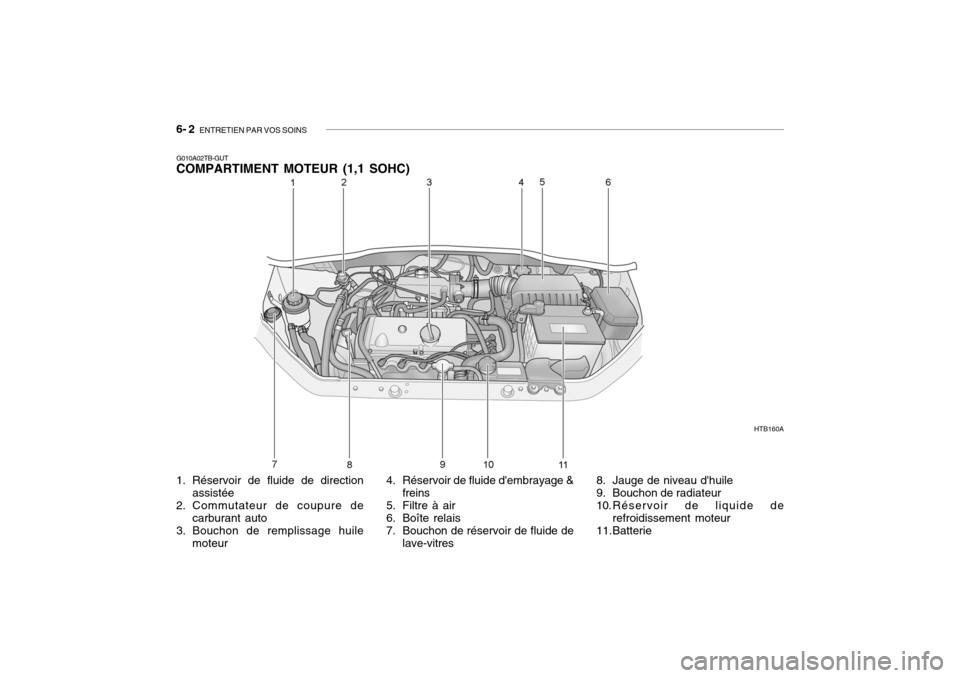

G010A02TB-GUT COMPARTIMENT MOTEUR (1,1 SOHC)
1. Réservoir de fluide de direction
assistée
2. Commutateur de coupure de carburant auto
3. Bouchon de remplissage huile moteur HTB160A
4. Réservoir de fluide d'embrayage & freins
5. Filtre à air
6. Boîte relais
7. Bouchon de réservoir de fluide de lave-vitres 8. Jauge de niveau d'huile
9. Bouchon de radiateur
10.Réservoir de liquide de
refroidissement moteur
11.Batterie

ENTRETIEN PAR VOS SOINS 6- 3

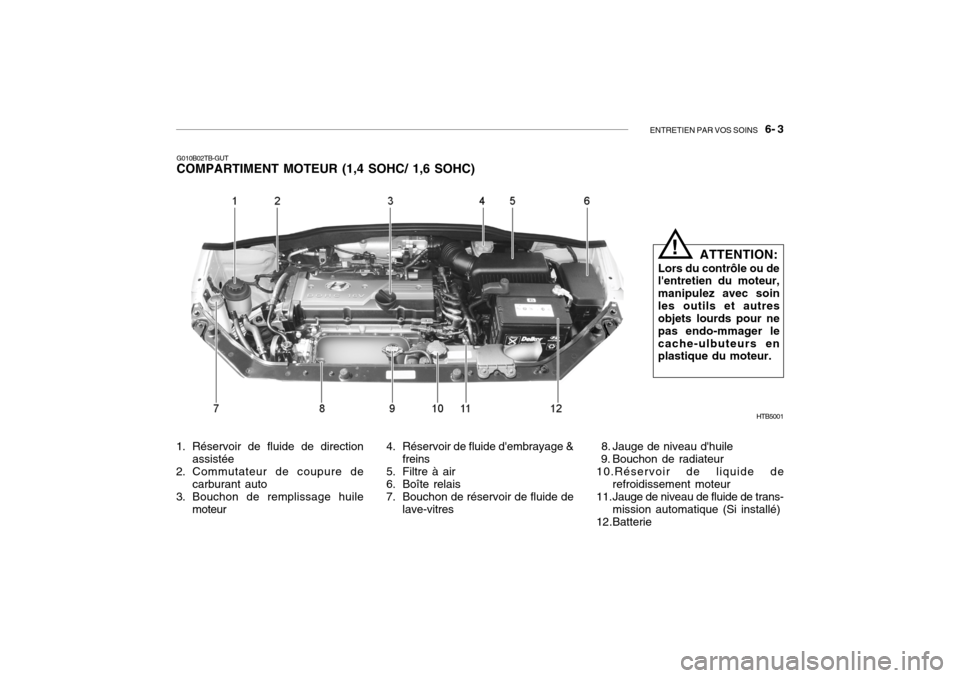

G010B02TB-GUT COMPARTIMENT MOTEUR (1,4 SOHC/ 1,6 SOHC)
1. Réservoir de fluide de direction assistée
2. Commutateur de coupure de
carburant auto
3. Bouchon de remplissage huile moteur 4. Réservoir de fluide d'embrayage &
freins
5. Filtre à air
6. Boîte relais
7. Bouchon de réservoir de fluide de lave-vitres 8. Jauge de niveau d'huile
9. Bouchon de radiateur 10.Réservoir de liquide de
refroidissement moteur
11.Jauge de niveau de fluide de trans- mission automatique (Si installé)
12.Batterie HTB5001
ATTENTION:
Lors du contrôle ou de l'entretien du moteur, manipulez avec soinles outils et autres objets lourds pour ne pas endo-mmager lecache-ulbuteurs en plastique du moteur.!
