ENTRETIEN PAR VOS SOINS 6- 5
SG020A1-FU VERIFICATIONS GENERALES QUOTIDIENNES Compartiment Moteur Les points suivants doivent être
contrôlés régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du fluide de la trans- mission
o Niveau du fluide du réservoir des freins
o Niveau du liquide de refroidisse- ment du moteur
o Niveau du fluide du lave-vitres
o Etat de la courroie d'entraînement des accessoires
o Etat des tuyaux flexibles du liquide de refroidissement
o Etat de l'élément du filtre à air
o Etat du système d'échappement
o Fuites de fluide (sur ou en-dessous des composants)
o Etat et niveau du fluide de la direc- tion automatique SG020B1-FU Extérieur du Véhicule Les points suivants doivent être
contrôlés tous les mois:
o Aspect et état général
o Etat des roues et serrage des
écrous des roues
o Etat du système d'échappement
o Etat et fonctionnement des feux
o Etat du verre du pare-brise
o Etat des lames des essuie-glaces
o Etat et corrosion de la peinture
o Fuites de fluide
o Etat des portières et du verrouillage
du capot
o Pression et état des pneus (y
compris pneu de rechange) SG020C1-FU Intérieur du véhicule Les points suivants doivent être contrôlés chaque fois que le véhicule est conduit:
o Fonctionnement des feux
o Fonctionnement des essuie-glaces
o Fonctionnement du klaxon
o Fonctionnement du chauffage et
du dégivrage (et climatisation si présente)
o Fonctionnement et état de la di- rection
o Fonctionnement et état des rétroviseurs
o Fonctionnement des clignotants
o Fonctionnement de la pédale d'accélérateur
o Fonctionnement des freins, y compris le frein de stationnement
o Fonctionnement de la transmission manuelle, y compris fonctionne-ment de l'embrayage
o Fonctionnement de la transmission automatique, y compris fonctionne-ment du mécanisme de stationne-ment "Park"

6- 6 ENTRETIEN PAR VOS SOINS
o Fonctionnement et état des
commandes des sièges
o Fonctionnement et état des ceintures de sécurité
o Fonctionnement du pare-soleil Si vous remarquez quelque chose qui ne fonctionne pas correctement ou qui semble fonctionner incorrectement, contrôlez-le avec soinet allez voir votre concessionnaire Hyundai si un entretien est nécessaire.
!
G020D01TG-GUT PRECAUTIONS DE MAINTE- NANCE Un entretien incorrect ou incomplet peut générer des problèmes. Cechapitre n’offre des instructions que pour les points de maintenance qui sont faciles à exécuter. Plusieurs procédures doivent être réalisées par un concessionnaire Hyundai autorisé.
REMARQUE: Si le propriétaire accomplit unemaintenance incorrecte pendant lapériode de garantie, cela risque d’affecter la garantie.

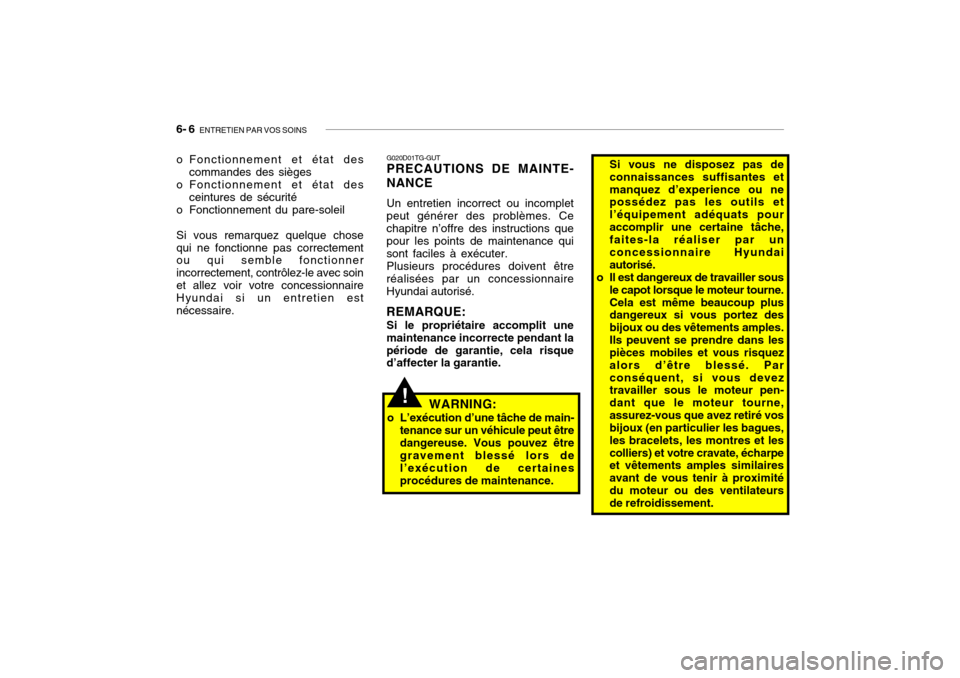

WARNING:
o L’exécution d’une tâche de main- tenance sur un véhicule peut être dangereuse. Vous pouvez être gravement blessé lors de l’exécution de certainesprocédures de maintenance. Si vous ne disposez pas deconnaissances suffisantes etmanquez d’experience ou ne possédez pas les outils et l’équipement adéquats pouraccomplir une certaine tâche, faites-la réaliser par un concessionnaire Hyundaiautorisé.
o Il est dangereux de travailler sous
le capot lorsque le moteur tourne.Cela est même beaucoup plus dangereux si vous portez des bijoux ou des vêtements amples.Ils peuvent se prendre dans les pièces mobiles et vous risquez alors d’être blessé. Parconséquent, si vous devez travailler sous le moteur pen- dant que le moteur tourne,assurez-vous que avez retiré vos bijoux (en particulier les bagues, les bracelets, les montres et lescolliers) et votre cravate, écharpe et vêtements amples similaires avant de vous tenir à proximitédu moteur ou des ventilateurs de refroidissement.

ENTRETIEN PAR VOS SOINS 6- 7
G030B01TB
G030B03TB-GUT VERIFICATION DE L'HUILE MOTEURMoteur DieselHuile recommandée
G030A02O-GUT VERIFICATION DE L'HUILE MOTEURMoteur EssenceHuile recommandée
G030B01JM

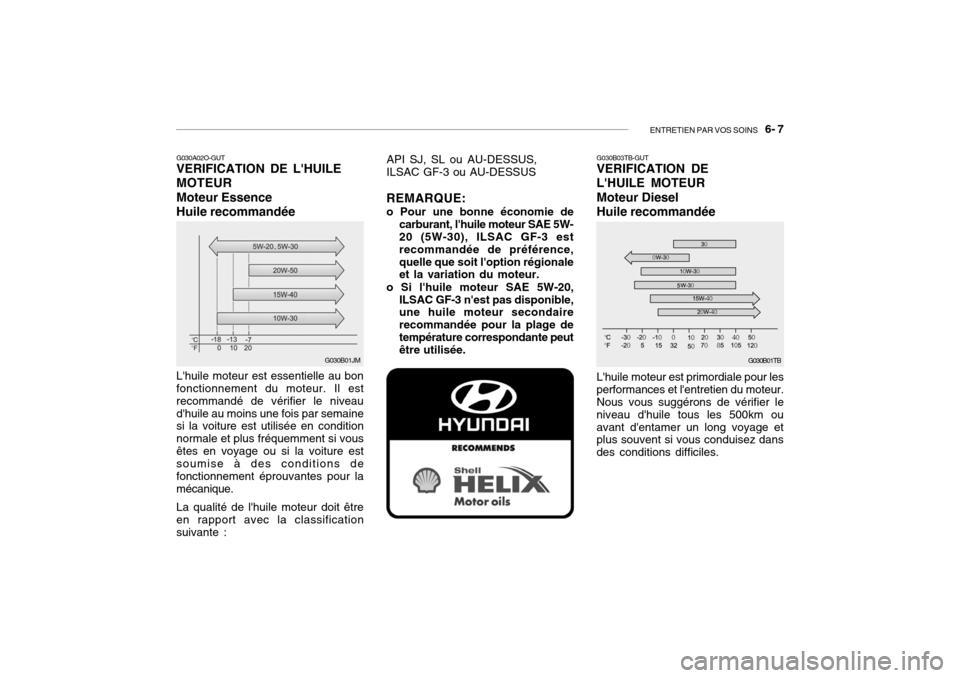

L'huile moteur est essentielle au bon fonctionnement du moteur. Il est recommandé de vérifier le niveaud'huile au moins une fois par semaine si la voiture est utilisée en condition normale et plus fréquemment si vousêtes en voyage ou si la voiture est soumise à des conditions de fonctionnement éprouvantes pour lamécanique. La qualité de l'huile moteur doit être en rapport avec la classification suivante : API SJ, SL ou AU-DESSUS,ILSAC GF-3 ou AU-DESSUS
REMARQUE: o Pour une bonne économie de carburant, l'huile moteur SAE 5W- 20 (5W-30), ILSAC GF-3 est recommandée de préférence,quelle que soit l'option régionale et la variation du moteur.
o Si l'huile moteur SAE 5W-20, ILSAC GF-3 n'est pas disponible,une huile moteur secondaire recommandée pour la plage detempérature correspondante peut être utilisée.
L'huile moteur est primordiale pour les performances et l'entretien du moteur.Nous vous suggérons de vérifier leniveau d'huile tous les 500km ouavant d'entamer un long voyage et plus souvent si vous conduisez dans des conditions difficiles.

6- 8 ENTRETIEN PAR VOS SOINS
Avant de vérifier l'huile, s'assurer que
la voiture est garée sur terrain hori- zontal et amener le moteur à satempérature normale de fonctionnement. Ensuite, couper le moteur.
Attendez environ 5 minutes, puis
retirez la jauge d'huile, essuyez la, etréinsérer la totalement et retirez la à
nouveau. Ensuite, notez le niveau plus élevé atteint par l'huile sur lajauge d'huile. Il doit se trouver entre le niveau
supérieur ("F") et inférieur ("L").
La qualité de l'huile du moteur doit
satisfaire à la classification suivante :
Classe API : CH4 ou AU-DESSUS Classe ACEA : B4 ou AU-DESSUS
REMARQUE: L'huile SAE 0W-30 est à utiliser
pour les véhicules utilisés dans les zones de très grand froid (maispas pour des utilisations intensives du véhicule : grande vitesse,...). G030C02JM-GUT Pour vérifier le niveau d'huile
Moteur Essence
Moteur Diesel
!AVERTISSEMENT:
Veillez impérativement à ne pas toucher le flexible du radiateur lorsque vous vérifiez l'huile moteur car vous pourriez vous brûler.
HTB167A HTB167

ENTRETIEN PAR VOS SOINS 6- 9
G030D01TB-GUT Ajout d'huile
Moteur Essence Si le niveau d'huile est proche ou
sous le repère "L", ajouter de l'huile jusqu'à ce que le niveau correspondeau repère "F". Pour ajouter de l'huile:
1. Enlever le bouchon de remplissage du carter d'huile en le tournant dans le sens inverse des aiguillesd'une montre.
2. Ajouter de l'huile, puis revérifier le niveau. Ne pas dépasser le repère supérieur.
3. Remettre le bouchon en tournant dans le sens des aiguilles d'unemontre.
La distance entre les repères "F" et
"L" est égale à environ 1 litre (moteur à essence) / 1,5 litre (moteur diesel) d'huile.
HTB169
HTB169A
Moteur Diesel
!ATTENTION:
Versez lentement l'huile recommandée en utilisant unentonnoir. Ne remplissez pas de trop afin de ne pas endommager le moteur.
AVERTISSEMENT :
Veillez impérativement à ne pastoucher le flexible du radiateurlorsque vous ajoutez de l'huile moteur car vous pourriez vous brûler.
!

6- 10 ENTRETIEN PAR VOS SOINS
o La consommation d'huile moteur
dépend beaucoup de la viscosité et de la qualité de l'huile moteurutilisée ainsi que de la vitesse et des conditions de conduite.
Ainsi, la consommation d'uile est plus
importante en cas de vitesse élevée ou en cas d'accélérations et décélérations plus fréquentes qu'en conduite normale.
ZG030E1-AU CONSOMMATION HUILE
MOTEUR
Fonction de l'huile moteur L'huile moteur a pour principale
fonction de lubrifier et refroidir l'intérieur du moteur.
Consommation de l'huile moteur
o Lors de la conduite, il est normal que le moteur consomme de l'huile. Les raisons de la consommationd'huile sont les suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segmentsde piston et les cylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindrequand le piston descend dans cecylindre.
o La très forte pression négative provoquée lors du fonctionnement moteur aspire un peu de cette huile dans la chambre à combus-
tion. Cette huile additionnée à celle de la paroi de cylindre est brûlée par la combustion des gaz à hautetempérature lors du processus de combustion.
REMARQUE: Se débarrasser de l'huile usée en prenant soin de le faire dans le respect de l'environnement. Nousvous suggérons de la mettre dans un récipient étanche et de la déposer auprès d'une station ser-vice qui se chargera de la recycler. Ne pas verser l'huile usée sur le sol ni la jeter avec les orduresménagères.
!AVERTISSEMENT:
L'huile moteur usée peut provoquer des irritations ou un cancer de la peau si elle est laissée au contact de la peau pendant une périodeprolongé. Ce problème ne vous concerne probablement pas, sauf si vous devez manipulerrégulièrement des huiles usées. Toutefois, nous vous recommandons de vous laver lesmains au savon et à l'eau chaude sitôt après avoir manipulé de l'huile usée.
!
G050A01TG-AUT VERIFIER ET CHANGER LE LIQUIDE DE REFROIDISSEMENT
REMARQUE: Il est recommandé de faire changer
le réfrigérant du moteur par un concessionnaire Hyundai autorisé. AVERTISSEMENT:
Ne pas enlever le bouchon du radiateur lorsque le moteur est trés chaud. Dans ce cas, le liquide derefroidissement est sous pression : il peut jaillir par l'ouverture lorsqu'on enlève le bouchon etoccasionner de sérieuses brûlures.

ENTRETIEN PAR VOS SOINS 6- 11
!
Utiliser un produit de grande qualité
composé d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Le liquide de refroidissement doit êtrecompatible avec les pièces en alu- minium du moteur. Ne pas ajouter de produits anticorrosion ou autresadditifs. La concentration et le type du liquide de refroidissement doivent être de nature à éviter la congélationet la corrosion du système de refroidissement.
SG050B1-FU Liquide de refroidissement recommandé Moteur Essence
SG050A1-FU VERIFIER ET LE LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT:
Ne pas enlever le bouchon du radiateur lorsque le moteur est tréschaud. Dans ce cas, le liquide de refroidissement est sous pression: il peut jaillir par l'ouverture lorsqu'on enlève le bouchon et occasionner de sérieuses brûlures.
HTB170 Moteur Diesel
HTB170A
-15 -25 -35 -45Températureambiante
(°C)Concentration du liquide
de refroidissement
Solution antigel
35% 40% 50% 60% Eau
65%60% 50% 40%
La concentration en antigel ne peut JAMAIS être supérieure à 60% ni inférieure à 35% pour éviterd'endommager le système de refroidissement. Pour savoir quelle doit être la concentration en antigelau moment de faire l'appoint ou de remplacer le liquide de refroidissement, consulter le tableausuivant:

6- 12 ENTRETIEN PAR VOS SOINS
G050C02A-GUT Pour Contrôler le Niveau du
Liquide de Refroidissement du Moteur
Le niveau du liquide de refroidissement
du moteur est visible sur le coté du réservoir de liquide de refroidissement. Il doit se situer entre les lignes "L" et "F" lorsque le moteur est froid. Si leniveau est en-dessous de la marque "L", ajoutez du liquide de refroidissement pour le ramener entre"L" et "F". Si le niveau est bas, contrôlez s'il y a des fuites et revérifiez le niveau fréquemment. Si le niveaubaisse à nouveau, allez voir votre concessionnaire Hyundai pour un contrôle et un diagnostique.
!AVERTISSEMENT:
Le ventilateur du radiateur est
contrôlé par la température du liquide de refroidissement dumoteur et il se peut qu'il continue à fonctionner même après que l'allumage ait été coupé. Faitesextrêmement attention lorsque vous travaillez près des pales du ventilateur de refroidissement pourne pas qu'une pale vous blesse. Tandis que la température du liquide de refroidissement dumoteur baisse, le ventilateur s'arrêtera automatiquement. Ceci est normal. G070A01TB-AUT CHANGEMENT DU FILTRE DE
L'EPURATEUR D'AIR
Moteur Essence
HTB168
Moteur Diesel
HTB168A

ENTRETIEN PAR VOS SOINS 6- 13
!
1. Déposez le couvercle du moteur
(si installé)
2. Détendez les clips autour du couvercle.
3. Dégagez le couvercle.
4. Déposez l'ancien filtre et remplacez-le par un nouveau. Lespièces de remplacement Hyundai originales sont recommandées.
ATTENTION:
L'utilisation d'un filtre à air inadéquat peut entraîner une usureexcessive du moteur. G080A02A-AUT ESSUIE-GLACE DE PARE- BRISE BALAIS
HEF119
Les balais d'essuie-glace doivent être inspectés attentivement et nettoyés de temps en temps pour enlever les dépôts de poussière et autres. Pournettoyer les balais et bras d'essuie- glace, utiliser une éponge ou un chiffron propre avec de l'eau et dusavon ou un détergent doux. Si les balais continuent à tracer des stries ou à souiller le pare-brise, les remplacer par des balais d'origineHyundai ou leur équivalent. ATTENTION:
o Ne pas actionner l'essuie-glace lorsque le pare-brise est sec pour éviter d'user les balais prématurément et de rayer lepare-brise.
o Veillez à ce que la raclette
d'essuie-glace ne soit pas encontact avec des produits pétroliers tels que l'huile à moteurs, l'essence, etc.
!

6- 14 ENTRETIEN PAR VOS SOINS
SG090A2-FU REMPLIR LE RESERVOIR DU LAVE-GLACE Le réservoir du lave-glace alimente
en liquide le système du lave-glace. Utiliser un liquide de lave-glace de bonne qualité pour remplir le réservoir.
HTB173
HTB173A
Moteur Essence
Moteur Diesel

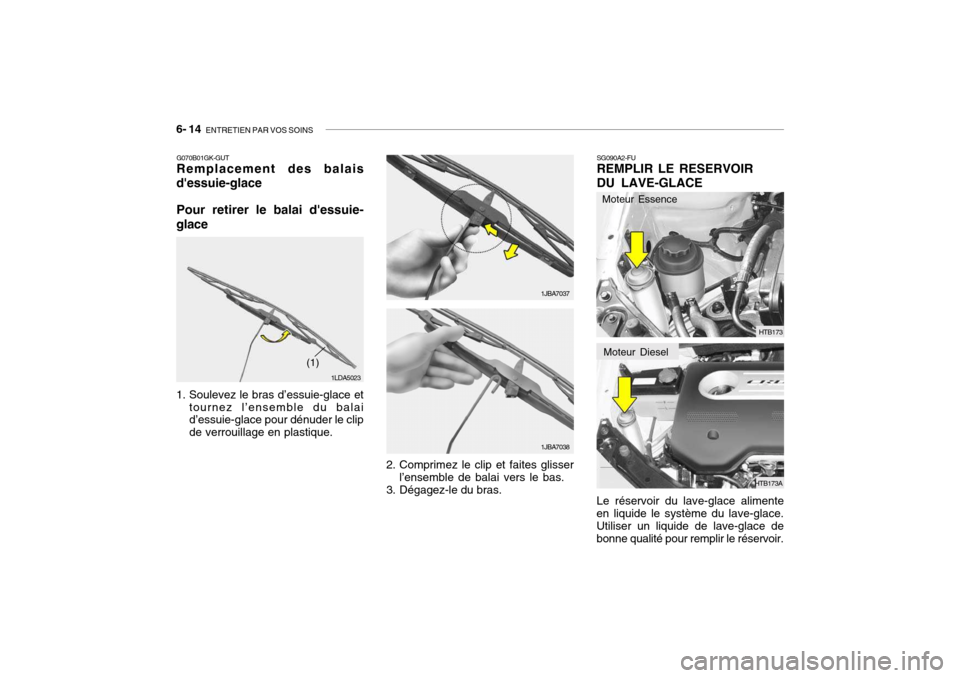

G070B01GK-GUT Remplacement des balais
d'essuie-glace
Pour retirer le balai d'essuie-
glace
1. Soulevez le bras d’essuie-glace et tournez l’ensemble du balai d’essuie-glace pour dénuder le clip de verrouillage en plastique. 1LDA5023
(1)
1JBA7037
1JBA7038
2. Comprimez le clip et faites glisser l’ensemble de balai vers le bas.
3. Dégagez-le du bras.
