FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 31
NOTA: Recomenda-se que a água acumulada no filtro de combustível seja removida por umconcessionário Hyundai autorizado.
! AVISO:
Certificar-se que limpa cuidadosa- mente a água drenada desta forma, porque o combustível misturado naágua pode inflamar-se e resultar num incêndio. G290A02FC-GPT
AFINAÇÃO DO ALINHAMENTO DOS FARÓIS
Antes de ajustar os faróis, certifique- se do seguinte:
1. Verifique que todos os pneus têm a pressão correcta.
2. Coloque o veiculo numa superfície
nivelada e pressione para baixovarias vezes os pára-choques da frente e de trás. Colocar o veículo à distância de 3 m da parede deteste.
3. Certifique-se de que o veículo não tem carga (excepto os níveis de liquido de refrigeração, óleo e combustível do motor, o pneusobresselente, macaco e ferramentas).
4. Limpe os vidros dos faróis e ligue os médios.
Extrair o ar do filtro de combustível
Se tiver conduzido até esgotar o
combustível no depósito ou se tiver substituído o filtro do combustível, certifique-se de que extrai o ar dosistema de combustível caso contrário será difícil fazer arrancar o motor.
1) Retire a tampa do injector de extracção de ar do filtro de combustível.
2) Bombeie para cima e para baixo até que saia combustível pela abertura do bujão.
NOTA:
- Utilize vestuário adequadoquando proceder à extracção doar pois o combustível é pulverizado em todas as direcções.
- Limpe o combustível em redordo filtro de combustível ou dabomba de injecção antes de fazer arrancar o motor para evitar qualquer incêndio.
- Por fim, verifique todas as peças para ver se existe alguma fuga de combustível.

6- 32 FAÇA A SUA PRÓPRIA MANUTENÇÃO
1. Ajuste os faróis de maneira que o
feixe principal da luz fique paralelo com a linha central e fique alinhadacom o ponto "P" que se mostra na imagem.
2. A linha tracejada na figura representa o centro dos faróis. ESPECIFICAÇÕES: "H" Linha central horizontal dos faróis em relação ao chão : 656 mm(26,8 in.) "W" Distancia entre cada centro de luz : 1,100 mm (43,3 in.) "L" Distancia entre os faróis e a parede em que e feito o teste : 3.000 mm (118 in.)
G290B01TB-GPT
Ajuste dos faróis depois de uma substituição

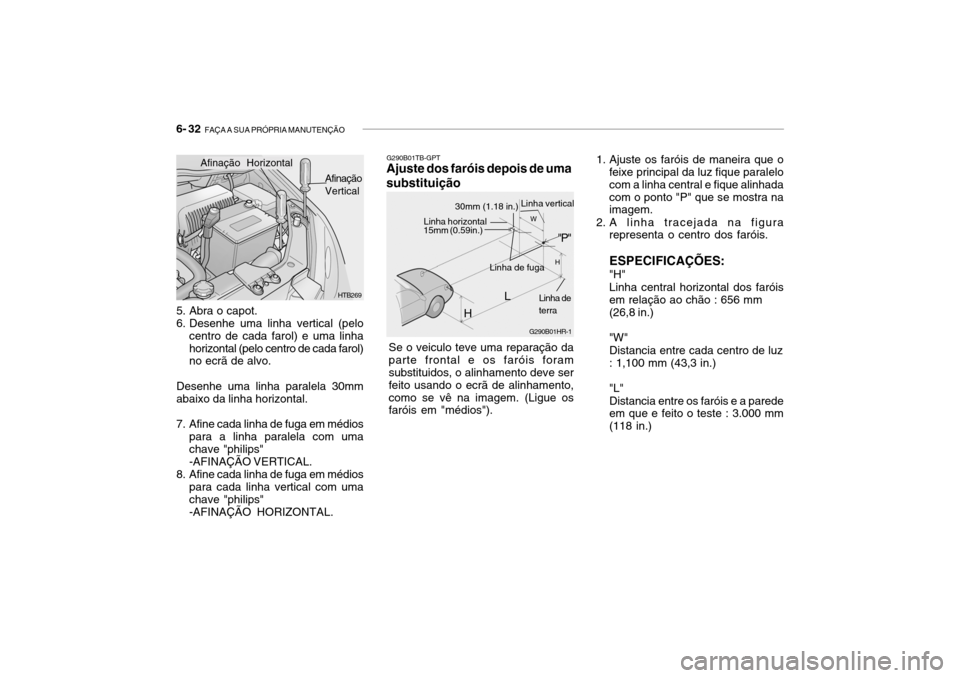

Se o veiculo teve uma reparação da parte frontal e os faróis foram substituidos, o alinhamento deve ser feito usando o ecrã de alinhamento,como se vê na imagem. (Ligue os faróis em "médios").
G290B01HR-1
L W
H
H Linha de fuga
Linha de
terra
"P"
Linha horizontal15mm (0.59in.)
30mm (1.18 in.) Linha vertical
HTB269
Afinação Horizontal
Afinação Vertical
5. Abra o capot.
6. Desenhe uma linha vertical (pelo centro de cada farol) e uma linha horizontal (pelo centro de cada farol) no ecrã de alvo.
Desenhe uma linha paralela 30mm abaixo da linha horizontal.
7. Afine cada linha de fuga em médios para a linha paralela com uma chave "philips" -AFINAÇÃO VERTICAL.
8. Afine cada linha de fuga em médios
para cada linha vertical com uma chave "philips"-AFINAÇÃO HORIZONTAL.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 33

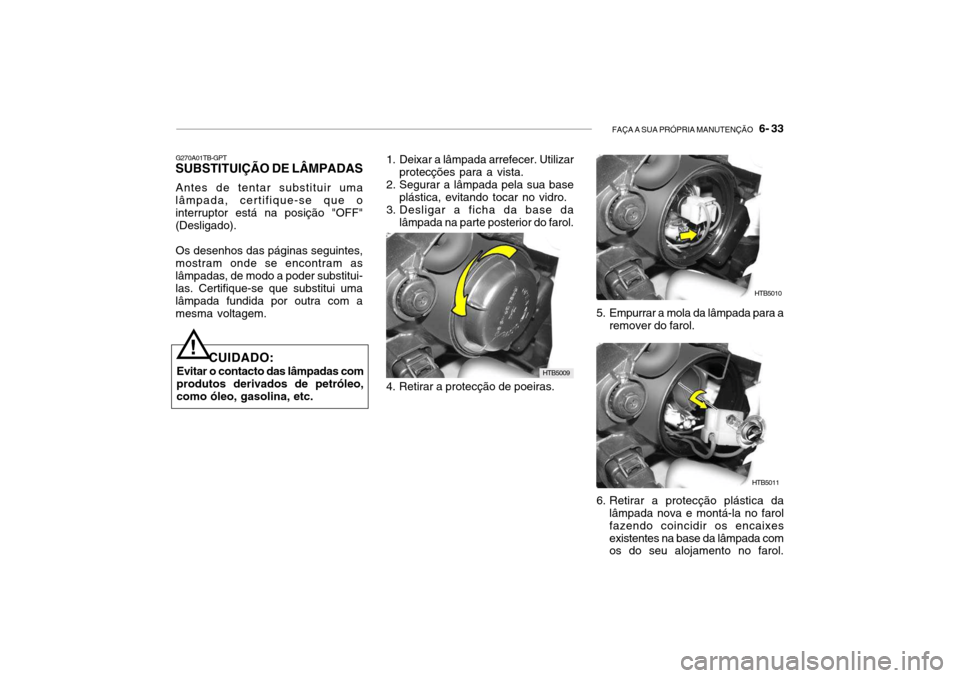

1. Deixar a lâmpada arrefecer. Utilizar
protecções para a vista.
2. Segurar a lâmpada pela sua base plástica, evitando tocar no vidro.
3. Desligar a ficha da base da lâmpada na parte posterior do farol.
5. Empurrar a mola da lâmpada para aremover do farol.
4. Retirar a protecção de poeiras.
HTB5011 HTB5010
HTB5009
G270A01TB-GPT
SUBSTITUIÇÃO DE LÂMPADAS
Antes de tentar substituir uma
lâmpada, certifique-se que o interruptor está na posição "OFF" (Desligado).
Os desenhos das páginas seguintes,
mostram onde se encontram as lâmpadas, de modo a poder substitui- las. Certifique-se que substitui uma lâmpada fundida por outra com amesma voltagem.
CUIDADO:
Evitar o contacto das lâmpadas com
produtos derivados de petróleo,como óleo, gasolina, etc.
!
6. Retirar a protecção plástica dalâmpada nova e montá-la no farol fazendo coincidir os encaixesexistentes na base da lâmpada com os do seu alojamento no farol.

6- 34 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G270C01TB-GPT
Luz da Bagageira (Se instalada)
HTB282

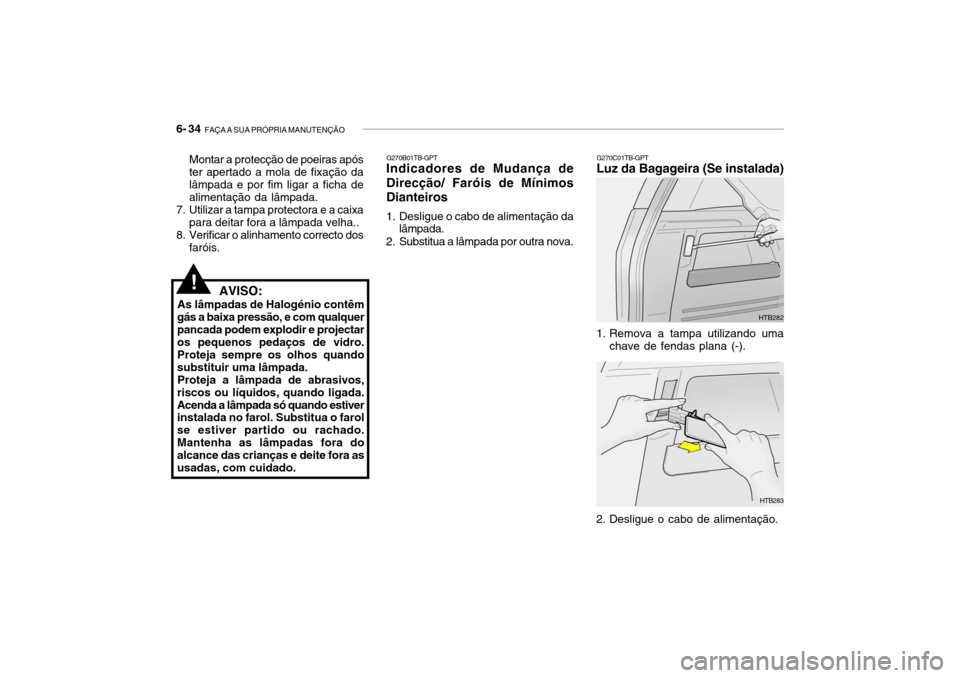

1. Remova a tampa utilizando uma chave de fendas plana (-).
2. Desligue o cabo de alimentação. HTB283
G270B01TB-GPT
Indicadores de Mudança de Direcção/ Faróis de Mínimos Dianteiros
1. Desligue o cabo de alimentação da
lâmpada.
2. Substitua a lâmpada por outra nova.
! AVISO:
As lâmpadas de Halogénio contêm
gás a baixa pressão, e com qualquer pancada podem explodir e projectar os pequenos pedaços de vidro. Proteja sempre os olhos quandosubstituir uma lâmpada. Proteja a lâmpada de abrasivos,
riscos ou líquidos, quando ligada.Acenda a lâmpada só quando estiver instalada no farol. Substitua o farol se estiver partido ou rachado.Mantenha as lâmpadas fora do alcance das crianças e deite fora as usadas, com cuidado. Montar a protecção de poeiras após ter apertado a mola de fixação da lâmpada e por fim ligar a ficha dealimentação da lâmpada.
7. Utilizar a tampa protectora e a caixa
para deitar fora a lâmpada velha..
8. Verificar o alinhamento correcto dos
faróis.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 35
HTB277
G270E01A-GPT
Repetidor Lateral (Se instalado)
G270E01A
1. Remova a tampa utilizando uma chave de parafusos Philips (+).
2. Desligue o cabo de alimentação.
1. Remova a tampa utilizando uma chave de parafusos Philips (+).

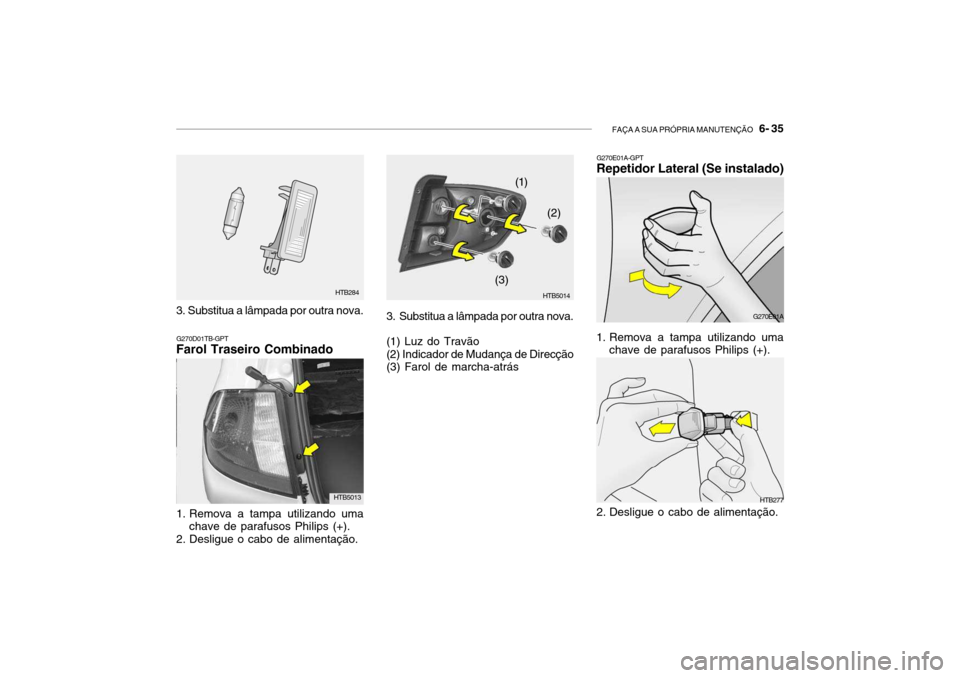

2. Desligue o cabo de alimentação. 3. Substitua a lâmpada por outra nova. (1) Luz do Travão (2) Indicador de Mudança de Direcção (3) Farol de marcha-atrás
HTB5014
(1)
(2)
(3)
3. Substitua a lâmpada por outra nova. HTB284
G270D01TB-GPT
Farol Traseiro Combinado
HTB5013

6- 36 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G270G01TB-GPT
Luz Interior (Se instalada)
1. Remova a tampa utilizando uma
chave de fendas plana (-). HTB280
2. Substitua a lâmpada por outra nova. HTB281G270F01TB-GPT

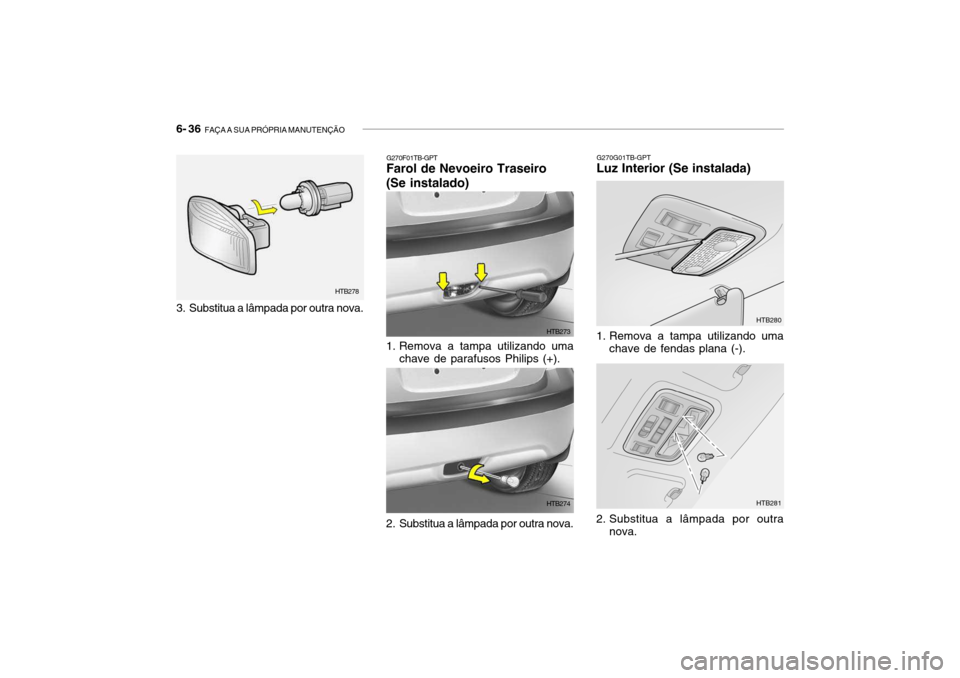

Farol de Nevoeiro Traseiro (Se instalado)
1. Remova a tampa utilizando uma
chave de parafusos Philips (+).
2. Substitua a lâmpada por outra nova. HTB273 HTB274
3. Substitua a lâmpada por outra nova.
HTB278

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 37
Tipo de tomada
P43t
W2,1 x P9,5d
W2,1 x P9,5D
S8,5 / 8,5BA15S
PGJ13
W2,1 x P9,5D
Indicador de direcção traseiro Sinalização traseira/Lâmpada stop Luz de marcha a traz
G280A03TB-GPT

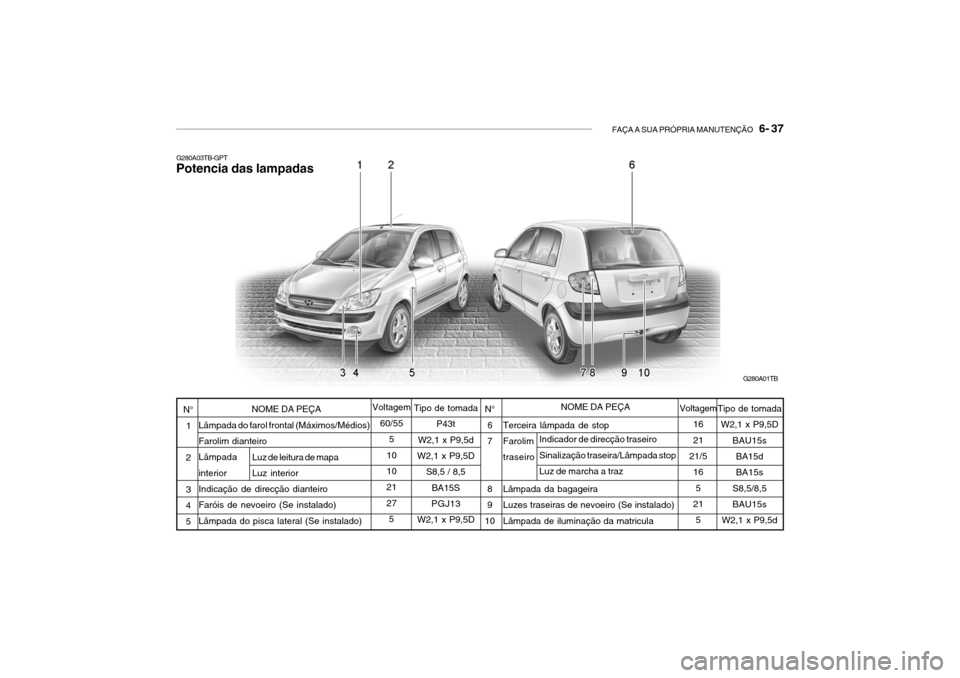

Potencia das lampadas
Terceira lâmpada de stopFarolim traseiro Lâmpada da bagageira Luzes traseiras de nevoeiro (Se instalado)Lâmpada de iluminação da matricula
NOME DA PEÇA
Lâmpada do farol frontal (Máximos/Médios) Farolim dianteiro Lâmpadainterior Indicação de direcção dianteiro Faróis de nevoeiro (Se instalado)Lâmpada do pisca lateral (Se instalado) N°
6
7 8 9
10
Voltagem
60/55
5
10 10 21 27 5
N° 1
2 3 45Voltagem 16 21
21/5
165
21
5
NOME DA PEÇA
G280A01TB
Tipo de tomada W2,1 x P9,5D
BAU15sBA15d BA15s
S8,5/8,5 BAU15s
W2,1 x P9,5d
Luz de leitura de mapa Luz interior

6- 38 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G200C02TB-GPT

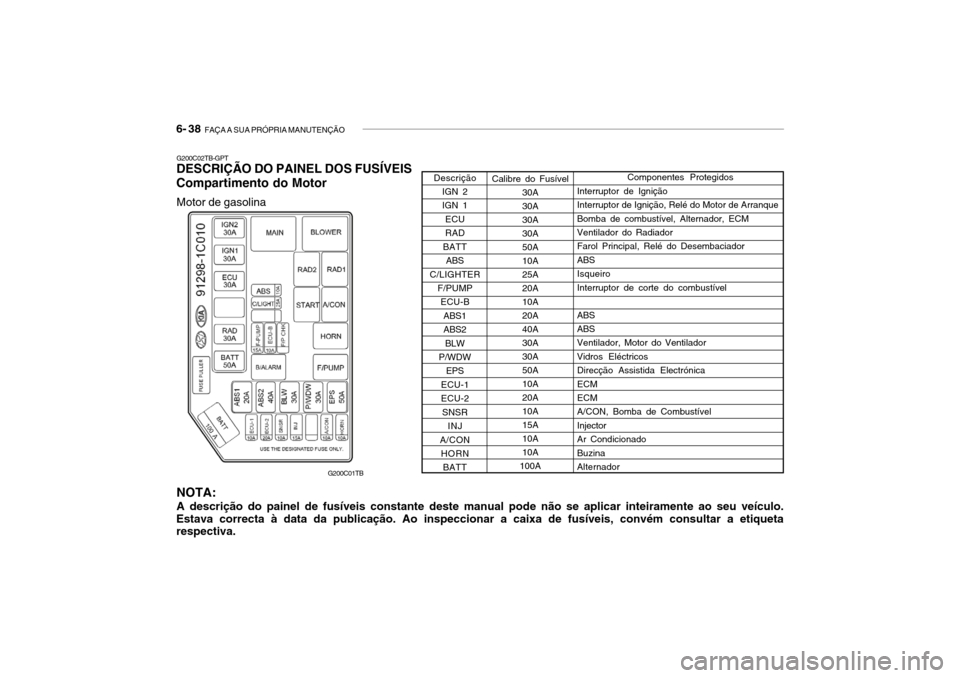

DESCRIÇÃO DO PAINEL DOS FUSÍVEIS Compartimento do Motor
Motor de gasolina NOTA: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo.
Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva.
G200C01TB
Componentes Protegidos
Interruptor de Ignição Interruptor de Ignição, Relé do Motor de ArranqueBomba de combustível, Alternador, ECMVentilador do Radiador Farol Principal, Relé do Desembaciador ABSIsqueiroInterruptor de corte do combustível ABS ABS Ventilador, Motor do VentiladorVidros EléctricosDirecção Assistida ElectrónicaECM ECM A/CON, Bomba de CombustívelInjectorAr CondicionadoBuzinaAlternador
Calibre do Fusível
30A 30A30A30A50A10A25A20A10A20A40A30A30A50A10A20A10A15A10A10A
100A
Descrição
IGN 2IGN 1ECU RAD
BATT ABS
C/LIGHTER F/PUMP
ECU-BABS1ABS2BLW
P/WDW EPS
ECU-1ECU-2 SNSR INJ
A/CON HORN
BATT

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 39
G250C01TB-GPT
DESCRIÇÃO DO PAINEL DOS FUSÍVEIS Compartimento do Motor
Motor de diesel
G200C01TB-2
Componentes Protegidos
Interruptor de Ignição Interruptor de Ignição, Relé do Motor de Arranque Bomba de combustível, Alternador, ECMFFHSVentilador do RadiadorFarol Principal, Relé do DesembaciadorABS Isqueiro Interruptor de corte do combustível ABS ABS Ventilador, Motor do Ventilador Vidros EléctricosDirecção Assistida ElectrónicaECMECMA/CON, Bomba de Combustível Injector Ar CondicionadoBuzinaAlternador
Calibre do Fusível
30A 30A30A30A30A50A10A25A20A10A20A40A30A30A50A10A20A10A15A10A10A
100A
Descrição
IGN 2 IGN 1ECU
FFHS RAD
BATT ABS
C/LIGHTER F/PUMP
ECU-BABS1ABS2
BLW
P/WDW EPS
ECU-1 ECU-2 SNSR INJ
A/CON HORN
BATT
NOTA: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo. Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva.

6- 40 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G200E02TB-GPT Painel Interior
G200E01TB Componentes Protegidos
Ar condicionado
Farol do Travão (Esq) Indicador do Airbag
Auto Rádio, Retrovisor Exterior Eléctrico
Indicador de Mudança de Direcção, Farol de Marcha-atrás
Farol do Travão (Dir) Painel de Instrumentos
Tomada de corrente PCM, Controlo do ABS Airbag
Sistema de Travamento das Portas, Tecto de Abrir
Motor do Limpa Pára-brisas Traseiro
Relé do Motor de Arranque, Sistema de Alarme Anti-RouboAquecedor do Banco
Desembaciador do Vidro Traseiro ECM
Farol do Travão, Vidro Eléctrico
Luzes de Avisadoras de Emergência, ETACM
Motor do Limpa Pára-brisas Dianteiro
Farol de Nevoeiro Traseiro
Farol de nevoeiro, ETACM, Vidro Eléctrico,
Dispositivo de nivelamento dos faróis
Ventilador, Tecto de Abrir
Desembaciador do Vidro Traseiro
Farol Principal (Dir)
Farol de Nevoeiro Dianteiro
Indicador de Máximos, Farol de Máximos (Esq.)
Luz Interior, Rádio, Painel de InstrumentosCalibre do Fusível
10A 10A10A 15A 10A10A 10A 15A10A 20A 10A 15A20A 10A 10A10A 30A 15A
10A
15A15A 15A
Descrição
A/C SWTAIL LH
A/BAG IND AUDIO
T/SIG
TAIL RH
CLUSTER
P/OUTLET ECU1
A/BAG
D/LOCK
RR/WPR START
S/HTD
HTD MIR
ECU2
STOP
HAZARD
FRT WPR
R/FOG
IGNITION
BLOWER PR/HTD
H/LP RH
F/FOG
H/LP LH
POWER CONN & R/LP
