Hyundai Grand Santa Fe 2013 Инструкция по эксплуатации (in Russian)

4165
Характеристики автомобиля

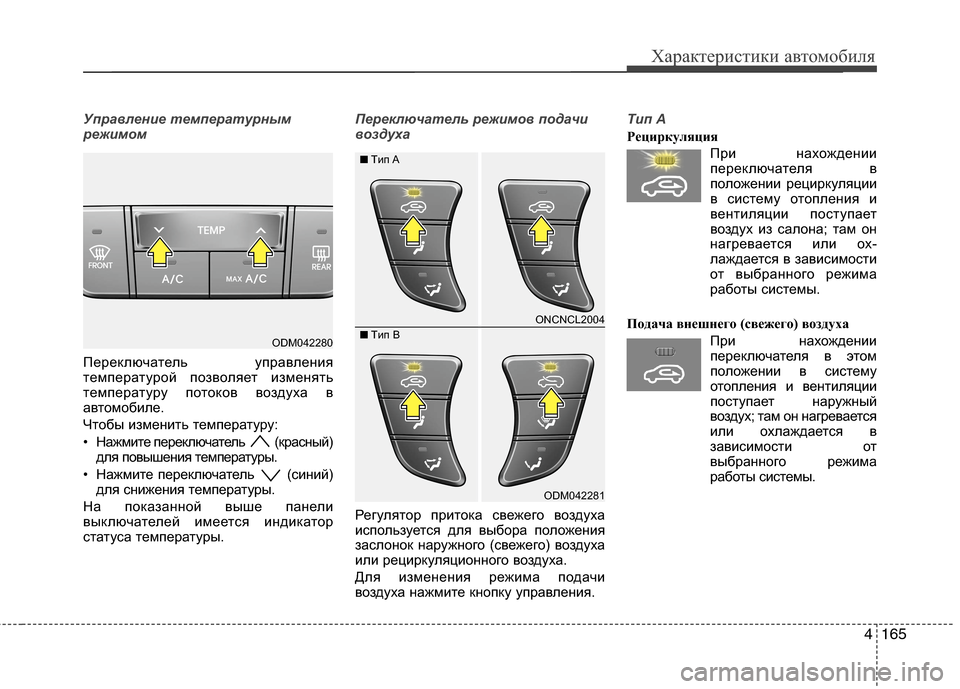

Управление температурным
режимом
Переключатель управления
температурой позволяет изменять
температуру потоков воздуха в
автомобиле.
Чтобы изменить температуру:
• Нажмите переключатель (красный)
для повышения температуры.
• Нажмите переключатель (синий)
для снижения температуры.
На показанной выше панели
выключателей имеется индикатор
статуса температуры.Переключатель режимов подачи
воздуха
Регулятор притока свежего воздуха
используется для выбора положения
заслонок наружного (свежего) воздуха
или рециркуляционного воздуха.
Для изменения режима подачи
воздуха нажмите кнопку управления.Tип A
Рециркуляция
При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или ох-
лаждается в зависимости
от выбранного режима
работы системы.
Подача внешнего (свежего) воздуха
При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагревается
или охлаждается в
зависимости от
выбранного режима
работы системы.
ODM042280
ONCNCL2004
ODM042281 ■Tип A
■Tип B

Характеристики автомобиля
166 4

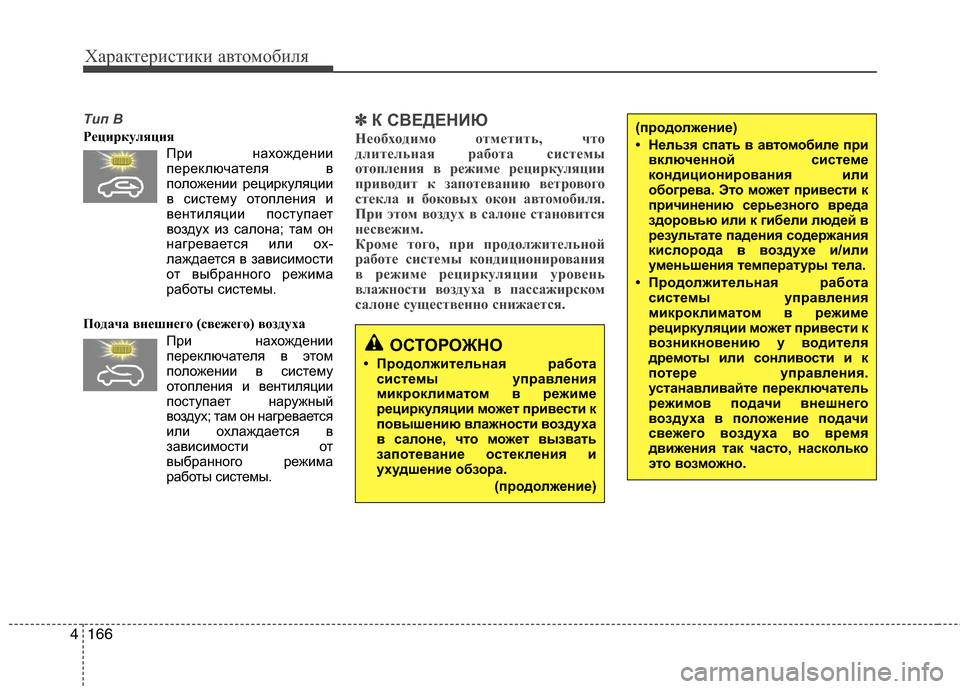

Tип B
Рециркуляция
При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или ох-
лаждается в зависимости
от выбранного режима
работы системы.
Подача внешнего (свежего) воздуха
При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагревается
или охлаждается в
зависимости от
выбранного режима
работы системы.✽ ✽
К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.
ОСТОРОЖНО
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
(продолжение)
(продолжение)
• Нельзя спать в автомобиле при
включенной системе
кондиционирования или
обогрева. Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения содержания
кислорода в воздухе и/или
уменьшения температуры тела.
• Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.

4167
Характеристики автомобиля

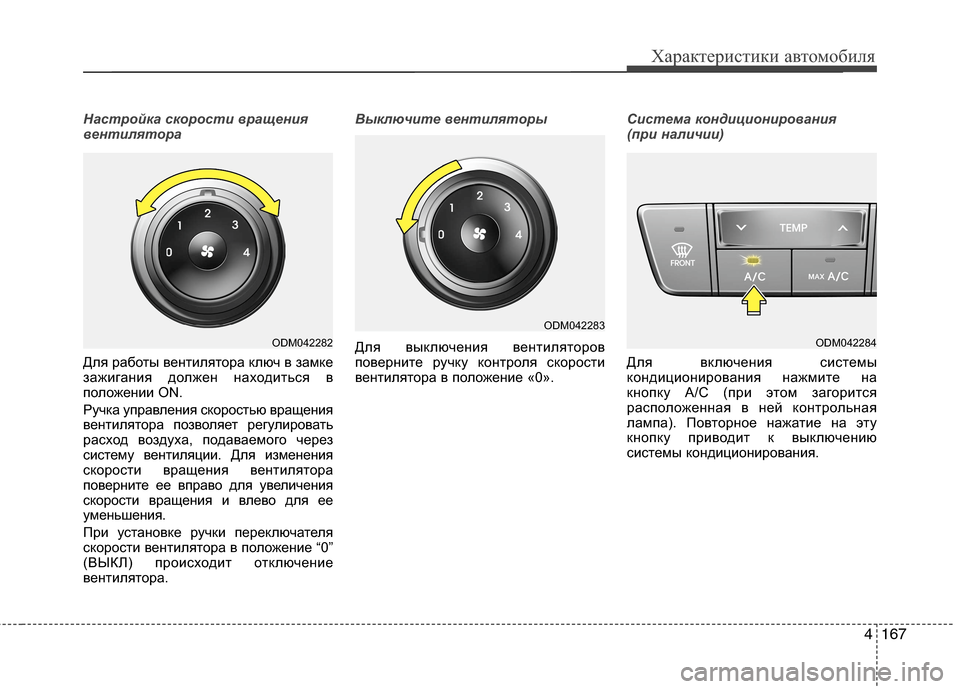

Настройка скорости вращения
вентилятора
Для работы вентилятора ключ в замке
зажигания должен находиться в
положении ON.
Ручка управления скоростью вращения
вентилятора позволяет регулировать
расход воздуха, подаваемого через
систему вентиляции. Для изменения
скорости вращения вентилятора
поверните ее вправо для увеличения
скорости вращения и влево для ее
уменьшения.
При установке ручки переключателя
скорости вентилятора в положение “0”
(ВЫКЛ) происходит отключение
вентилятора.Выключите вентиляторы
Для выключения вентиляторов
поверните ручку контроля скорости
вентилятора в положение «0».Система кондиционирования
(при наличии)
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа). Повторное нажатие на эту
кнопку приводит к выключению
системы кондиционирования.
ODM042284ODM042282
ODM042283

Характеристики автомобиля
168 4

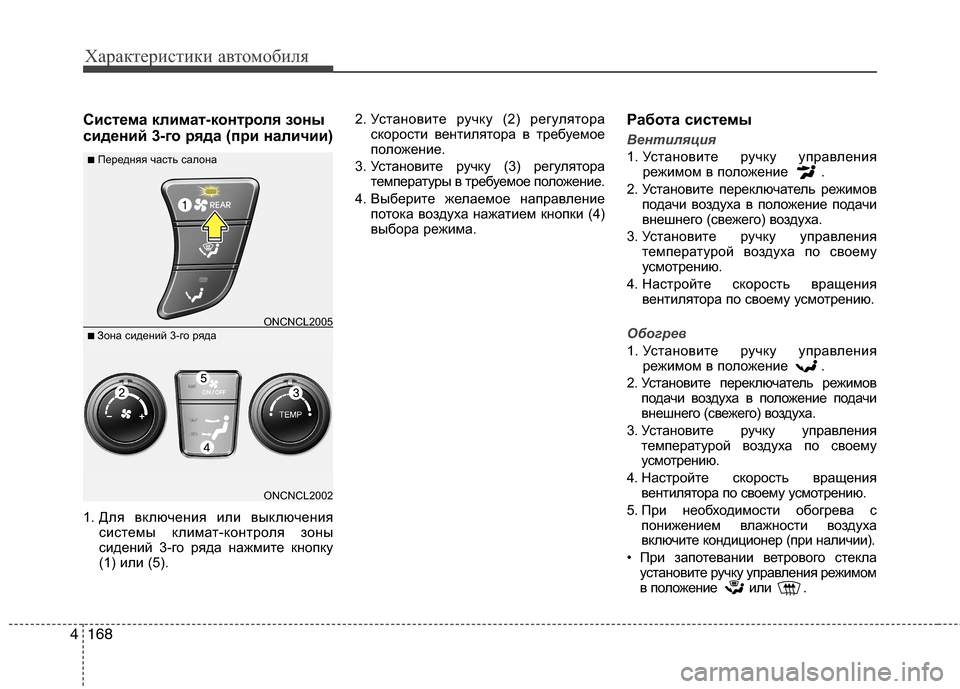

Система климат-контроля зоны
сидений 3-го ряда (при наличии)
1. Для включения или выключения
системы климат-контроля зоны
сидений 3-го ряда нажмите кнопку
(1) или (5).2. Установите ручку (2) регулятора
скорости вентилятора в требуемое
положение.
3. Установите ручку (3) регулятора
температуры в требуемое положение.
4. Выберите желаемое направление
потока воздуха нажатием кнопки (4)
выбора режима.
Работа системы
Вентиляция
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов
подачи воздуха в положение подачи
внешнего (свежего) воздуха.
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения
вентилятора по своему усмотрению.
Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов
подачи воздуха в положение подачи
внешнего (свежего) воздуха.
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения
вентилятора по своему усмотрению.
5. При необходимости обогрева с
понижением влажности воздуха
включите кондиционер (при наличии).
• При запотевании ветрового стекла
установите ручку управления режимом
в положение или .
ONCNCL2002
■Передняя часть салона
■ Зона сидений 3-го рядаONCNCL2005

4169
Характеристики автомобиля

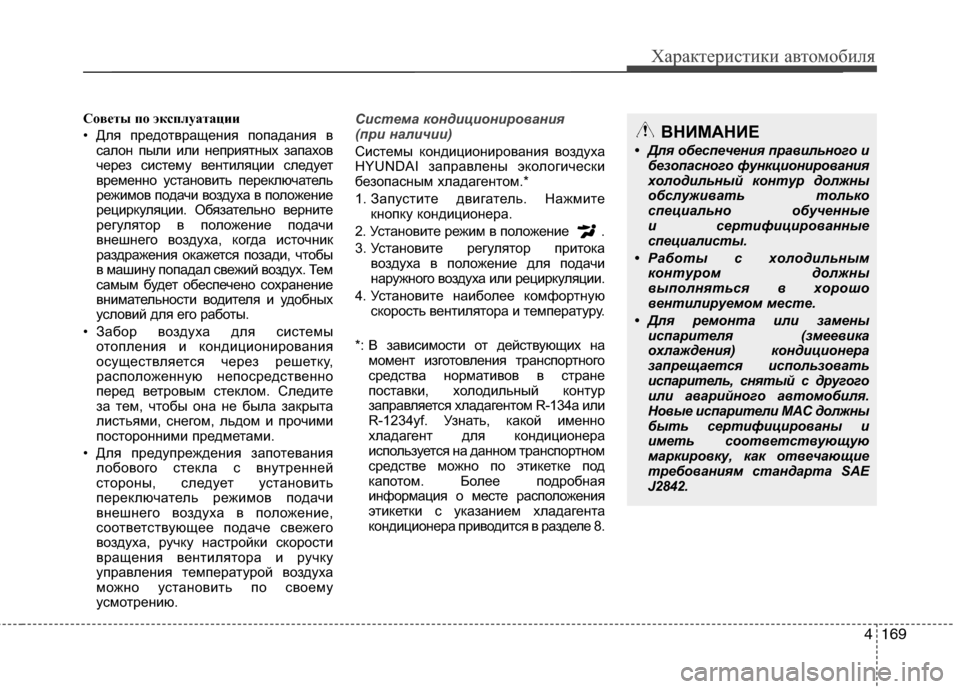

Советы по эксплуатации
• Для предотвращения попадания в
салон пыли или неприятных запахов
через систему вентиляции следует
временно установить переключатель
режимов подачи воздуха в положение
рециркуляции. Обязательно верните
регулятор в положение подачи
внешнего воздуха, когда источник
раздражения окажется позади, чтобы
в машину попадал свежий воздух. Тем
самым будет обеспечено сохранение
внимательности водителя и удобных
условий для его работы.
• Забор воздуха для системы
отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и прочими
посторонними предметами.
• Для предупреждения запотевания
лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.Система кондиционирования
(при наличии)
Системы кондиционирования воздуха
HYUNDAI заправлены экологически
безопасным хладагентом.*
1. Запустите двигатель. Нажмите
кнопку кондиционера.
2. Установите режим в положение .
3. Установите регулятор притока
воздуха в положение для подачи
наружного воздуха или рециркуляции.
4. Установите наиболее комфортную
скорость вентилятора и температуру.
*: В зависимости от действующих на
момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a или
R-1234yf. Узнать, какой именно
хладагент для кондиционера
используется на данном транспортном
средстве можно по этикетке под
капотом. Более подробная
информация о месте расположения
этикетки с указанием хладагента
кондиционера приводится в разделе 8.ВНИМАНИЕ
• Для обеспечения правильного и
безопасного функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным
контуром должны
выполняться в хорошо
вентилируемом месте.
• Для ремонта или замены
испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного автомобиля.
Новые испарители MAC должны
быть сертифицированы и
иметь соответствующую
маркировку, как отвечающие
требованиям стандарта SAE
J2842.

Характеристики автомобиля
170 4
✽
✽

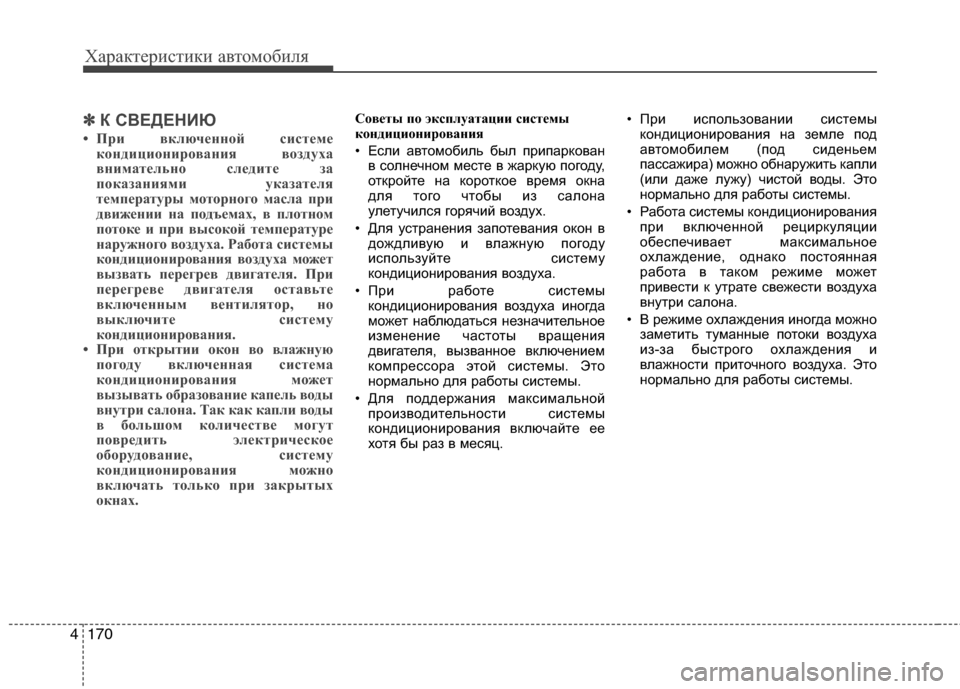

К СВЕДЕНИЮ
• При включенной системе
кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры моторного масла при
движении на подъемах, в плотном
потоке и при высокой температуре
наружного воздуха. Работа системы
кондиционирования воздуха может
вызвать перегрев двигателя. При
перегреве двигателя оставьте
включенным вентилятор, но
выключите систему
кондиционирования.
• При открытии окон во влажную
погоду включенная система
кондиционирования может
вызывать образование капель воды
внутри салона. Так как капли воды
в большом количестве могут
повредить электрическое
оборудование, систему
кондиционирования можно
включать только при закрытых
окнах.
Советы по эксплуатации системы
кондиционирования
• Если автомобиль был припаркован
в солнечном месте в жаркую погоду,
откройте на короткое время окна
для того чтобы из салона
улетучился горячий воздух.
• Для устранения запотевания окон в
дождливую и влажную погоду
используйте систему
кондиционирования воздуха.
• При работе системы
кондиционирования воздуха иногда
может наблюдаться незначительное
изменение частоты вращения
двигателя, вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной
производительности системы
кондиционирования включайте ее
хотя бы раз в месяц.• При использовании системы
кондиционирования на земле под
автомобилем (под сиденьем
пассажира) можно обнаружить капли
(или даже лужу) чистой воды. Это
нормально для работы системы.
• Работа системы кондиционирования
при включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести воздуха
внутри салона.
• В режиме охлаждения иногда можно
заметить туманные потоки воздуха
из-за быстрого охлаждения и
влажности приточного воздуха. Это
нормально для работы системы.

4171
Характеристики автомобиля

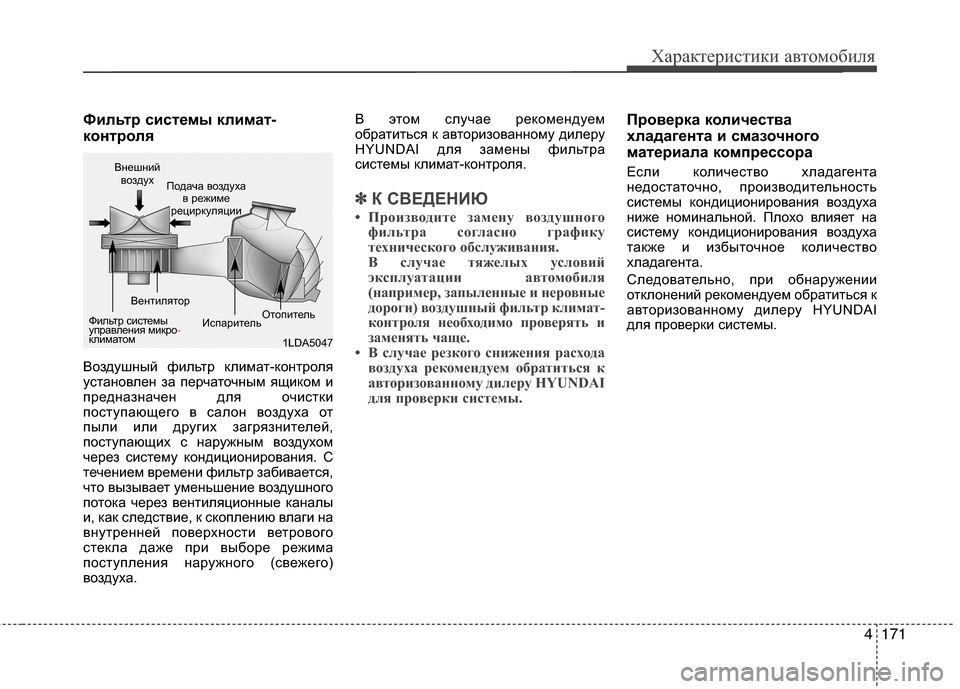

Фильтр системы климат-
контроля
Воздушный фильтр климат-контроля
установлен за перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным воздухом
через систему кондиционирования. С
течением времени фильтр забивается,
что вызывает уменьшение воздушного
потока через вентиляционные каналы
и, как следствие, к скоплению влаги на
внутренней поверхности ветрового
стекла даже при выборе режима
поступления наружного (свежего)
воздуха.В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для замены фильтра
системы климат-контроля.
✽ ✽

К СВЕДЕНИЮ
• Производите замену воздушного
фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и неровные
дороги) воздушный фильтр климат-
контроля необходимо проверять и
заменять чаще.
• В случае резкого снижения расхода
воздуха рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
1LDA5047 Внешний
воздух
Подача воздуха
в режиме
рециркуляции
Фильтр системы
управления микро-климатомВентилятор
ИспарительОтопитель

Характеристики автомобиля
172 4

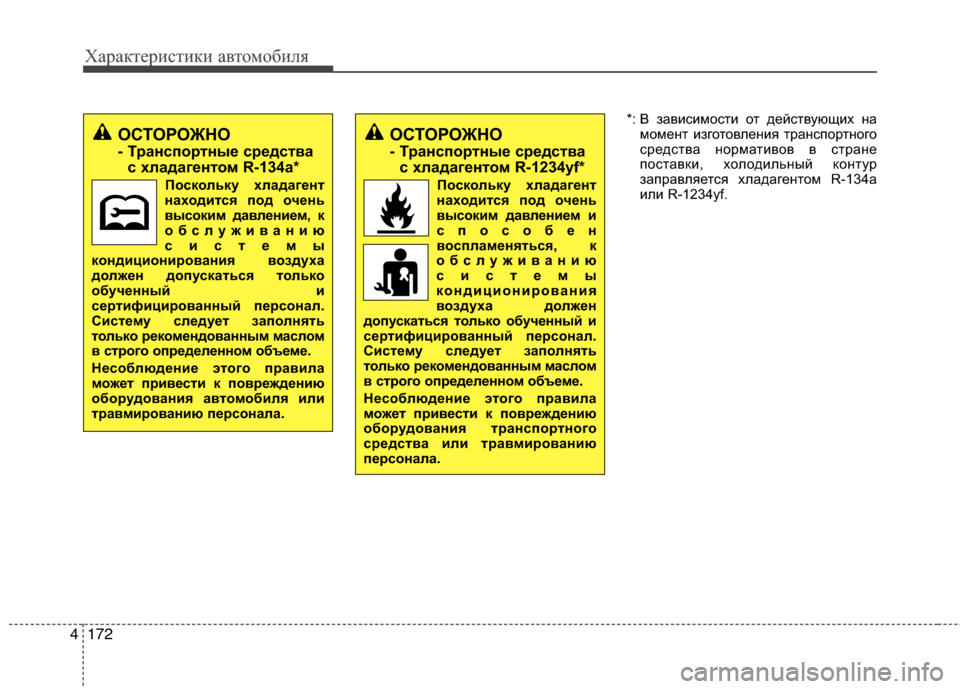

*: В зависимости от действующих на
момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-134a*
Поскольку хладагент
находится под очень
высоким давлением, к
обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-1234yf*
Поскольку хладагент
находится под очень
высоким давлением и
способен
воспламеняться, к
обслуживанию
системы
кондиционирования
воздуха должен
допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.

4173
Характеристики автомобиля

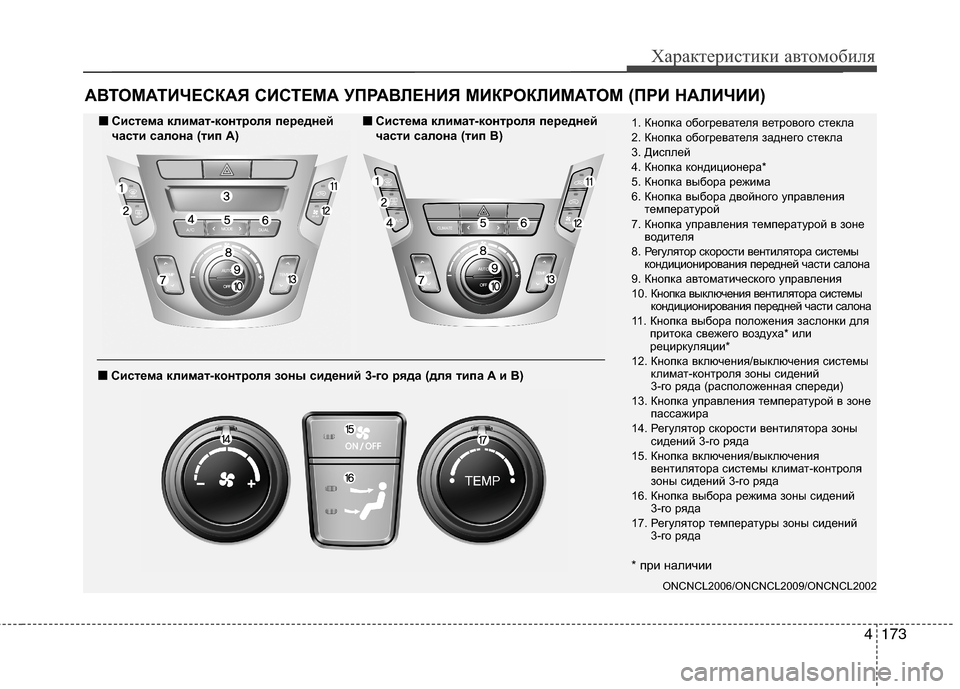

АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)
ONCNCL2006/ONCNCL2009/ONCNCL2002
1. Кнопка обогревателя ветрового стекла
2. Кнопка обогревателя заднего стекла
3. Дисплей
4. Кнопка кондиционера*
5. Кнопка выбора режима
6. Кнопка выбора двойного управления
температурой
7. Кнопка управления температурой в зоне
водителя
8. Регулятор скорости вентилятора системы
кондиционирования передней части салона
9. Кнопка автоматического управления
10. Кнопка выключения вентилятора системы
кондиционирования передней части салона
11. Кнопка выбора положения заслонки для
притока свежего воздуха* или
рециркуляции*
12. Кнопка включения/выключения системы
климат-контроля зоны сидений
3-го ряда (расположенная спереди)
13. Кнопка управления температурой в зоне
пассажира
14. Регулятор скорости вентилятора зоны
сидений 3-го ряда
15. Кнопка включения/выключения
вентилятора системы климат-контроля
зоны сидений 3-го ряда
16. Кнопка выбора режима зоны сидений
3-го ряда
17. Регулятор температуры зоны сидений
3-го ряда
* при наличии
■ ■
Система климат-контроля передней
части салона (тип А)■ ■
Система климат-контроля передней
части салона (тип B)
■ ■
Система климат-контроля зоны сидений 3-го ряда (для типа A и В)

Характеристики автомобиля
174 4

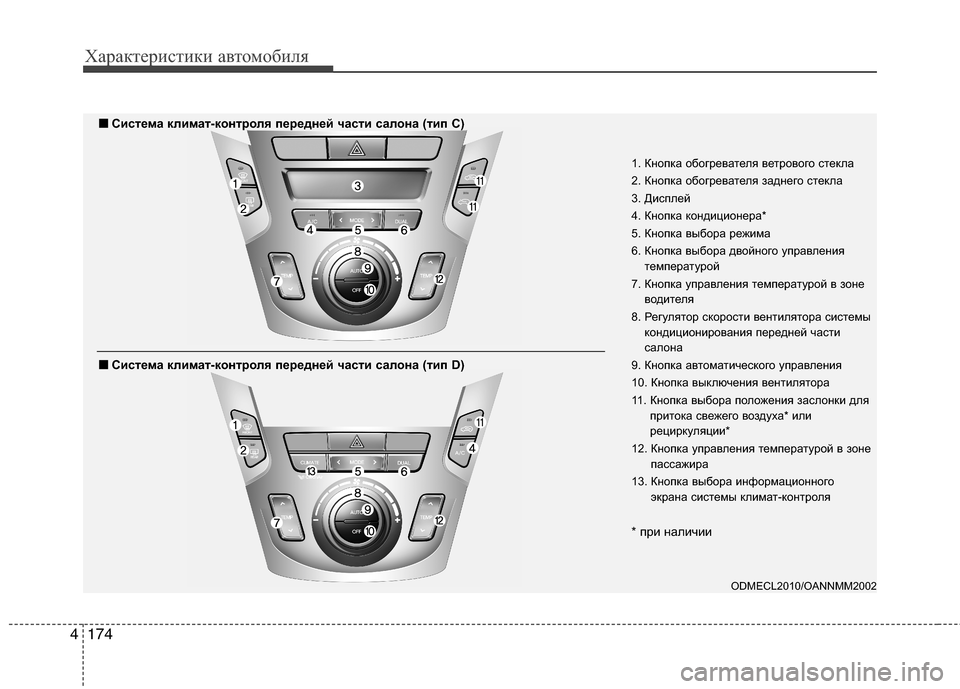

ODMECL2010/OANNMM2002
1. Кнопка обогревателя ветрового стекла
2. Кнопка обогревателя заднего стекла
3. Дисплей
4. Кнопка кондиционера*
5. Кнопка выбора режима
6. Кнопка выбора двойного управления
температурой
7. Кнопка управления температурой в зоне
водителя
8. Регулятор скорости вентилятора системы
кондиционирования передней части
салона
9. Кнопка автоматического управления
10. Кнопка выключения вентилятора
11. Кнопка выбора положения заслонки для
притока свежего воздуха* или
рециркуляции*
12. Кнопка управления температурой в зоне
пассажира
13. Кнопка выбора информационного
экрана системы климат-контроля
* при наличии
■ ■
Система климат-контроля передней части салона (тип C)
■ ■
Система климат-контроля передней части салона (тип D)
