Hyundai Grand Santa Fe 2015 Betriebsanleitung (in German)

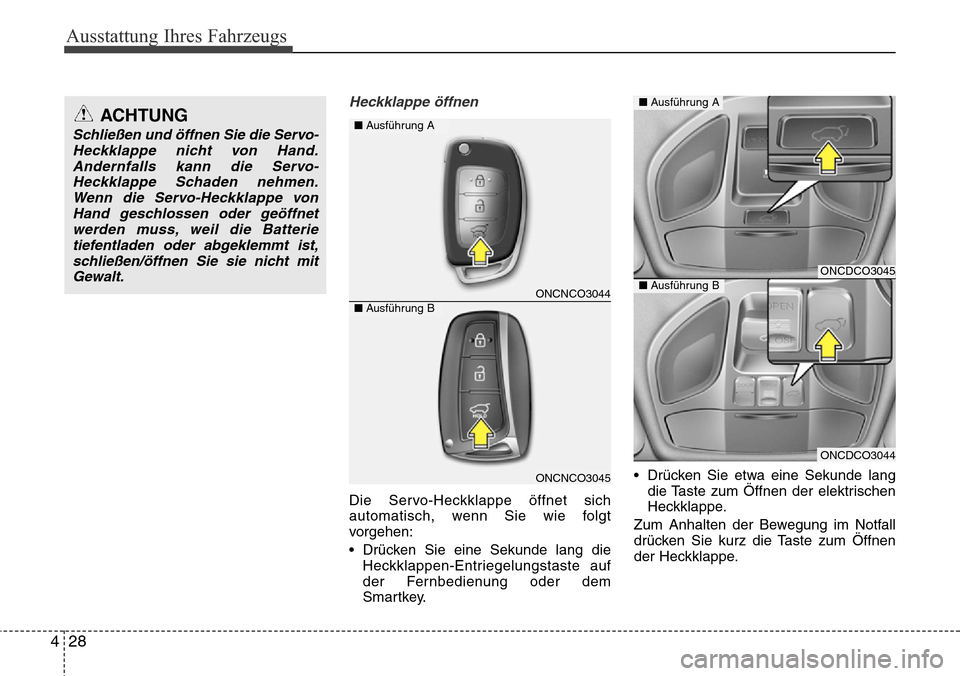

Ausstattung Ihres Fahrzeugs
28
4
Heckklappe öffnen
Die Servo-Heckklappe öffnet sich
automatisch, wenn Sie wie folgt
vorgehen:
• Drücken Sie eine Sekunde lang die
Heckklappen-Entriegelungstaste auf
der Fernbedienung oder dem
Smartkey. • Drücken Sie etwa eine Sekunde lang
die Taste zum Öffnen der elektrischen
Heckklappe.
Zum Anhalten der Bewegung im Notfall
drücken Sie kurz die Taste zum Öffnen
der Heckklappe.
ACHTUNG
Schließen und öffnen Sie die Servo- Heckklappe nicht von Hand.Andernfalls kann die Servo-Heckklappe Schaden nehmen.Wenn die Servo-Heckklappe von Hand geschlossen oder geöffnetwerden muss, weil die Batterietiefentladen oder abgeklemmt ist,schließen/öffnen Sie sie nicht mitGewalt.
ONCNCO3044
ONCNCO3045
■ Ausführung A
■Ausführung B
ONCDCO3045
ONCDCO3044
■Ausführung A
■Ausführung B

429

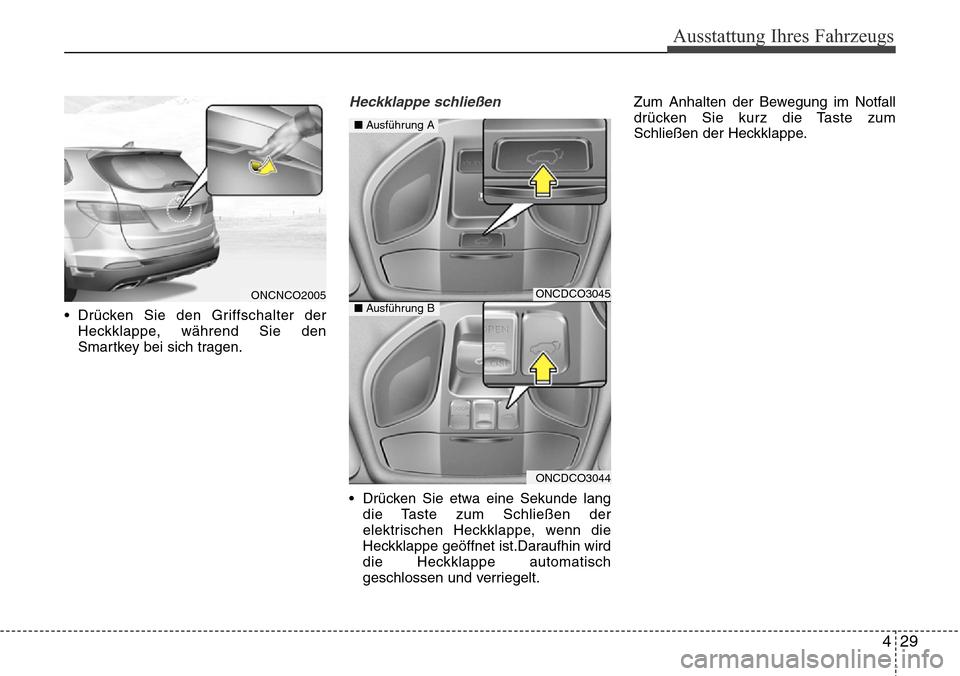

Ausstattung Ihres Fahrzeugs
• Drücken Sie den Griffschalter derHeckklappe, während Sie den
Smartkey bei sich tragen.
Heckklappe schließen
• Drücken Sie etwa eine Sekunde langdie Taste zum Schließen der
elektrischen Heckklappe, wenn die
Heckklappe geöffnet ist.Daraufhin wird
die Heckklappe automatisch
geschlossen und verriegelt. Zum Anhalten der Bewegung im Notfall
drücken Sie kurz die Taste zum
Schließen der Heckklappe.
ONCNCO2005ONCDCO3045
ONCDCO3044
■
Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
30
4

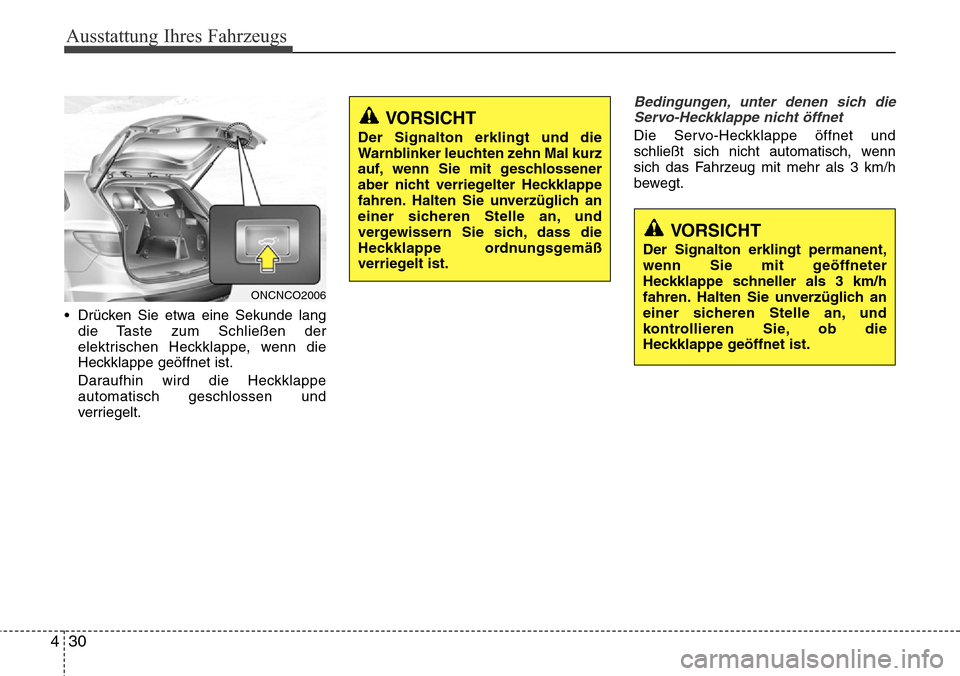

• Drücken Sie etwa eine Sekunde lang
die Taste zum Schließen der
elektrischen Heckklappe, wenn die
Heckklappe geöffnet ist.
Daraufhin wird die Heckklappe
automatisch geschlossen und
verriegelt.
Bedingungen, unter denen sich dieServo-Heckklappe nicht öffnet
Die Servo-Heckklappe öffnet und
schließt sich nicht automatisch, wenn
sich das Fahrzeug mit mehr als 3 km/h
bewegt.
ONCNCO2006
VORSICHT
Der Signalton erklingt und die
Warnblinker leuchten zehn Mal kurz
auf, wenn Sie mit geschlossener
aber nicht verriegelter Heckklappe
fahren. Halten Sie unverzüglich an
einer sicheren Stelle an, und
vergewissern Sie sich, dass die
Heckklappe ordnungsgemäß
verriegelt ist.
VORSICHT
Der Signalton erklingt permanent,
wenn Sie mit geöffneter
Heckklappe schneller als 3 km/h
fahren. Halten Sie unverzüglich an
einer sicheren Stelle an, und
kontrollieren Sie, ob die
Heckklappe geöffnet ist.

431

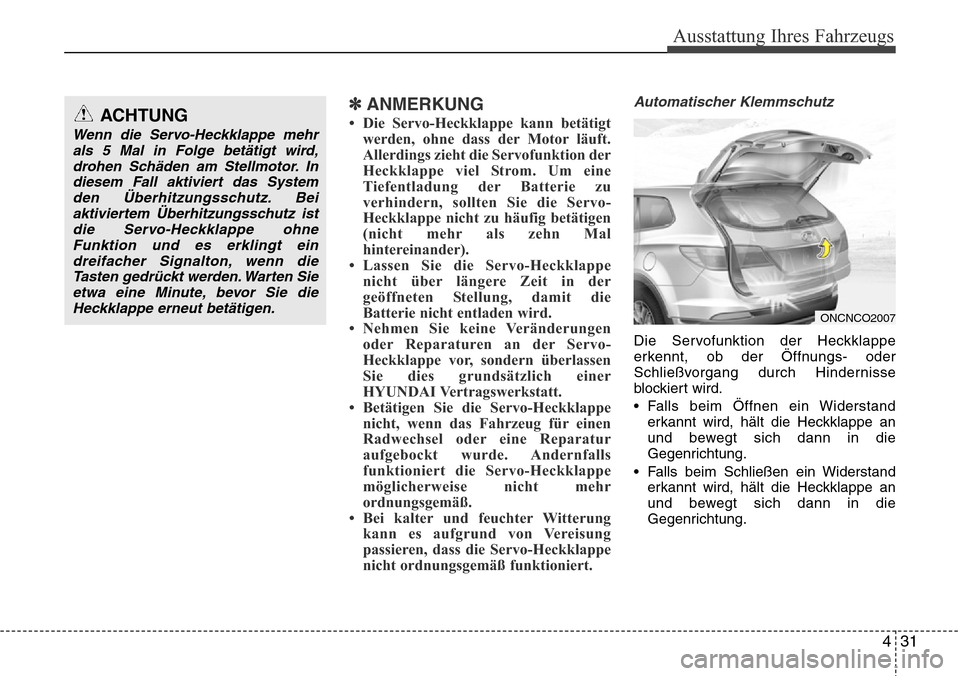

Ausstattung Ihres Fahrzeugs
✽ANMERKUNG
• Die Servo-Heckklappe kann betätigtwerden, ohne dass der Motor läuft.
Allerdings zieht die Servofunktion der
Heckklappe viel Strom. Um eine
Tiefentladung der Batterie zu
verhindern, sollten Sie die Servo-
Heckklappe nicht zu häufig betätigen
(nicht mehr als zehn Mal
hintereinander).
• Lassen Sie die Servo-Heckklappe nicht über längere Zeit in der
geöffneten Stellung, damit die
Batterie nicht entladen wird.
• Nehmen Sie keine Veränderungen oder Reparaturen an der Servo-
Heckklappe vor, sondern überlassen
Sie dies grundsätzlich einer
HYUNDAI Vertragswerkstatt.
• Betätigen Sie die Servo-Heckklappe nicht, wenn das Fahrzeug für einen
Radwechsel oder eine Reparatur
aufgebockt wurde. Andernfalls
funktioniert die Servo-Heckklappe
möglicherweise nicht mehr
ordnungsgemäß.
• Bei kalter und feuchter Witterung kann es aufgrund von Vereisung
passieren, dass die Servo-Heckklappe
nicht ordnungsgemäß funktioniert.
Automatischer Klemmschutz
Die Servofunktion der Heckklappe
erkennt, ob der Öffnungs- oder
Schließvorgang durch Hindernisse
blockiert wird.
• Falls beim Öffnen ein Widerstand
erkannt wird, hält die Heckklappe an
und bewegt sich dann in die
Gegenrichtung.
• Falls beim Schließen ein Widerstand erkannt wird, hält die Heckklappe an
und bewegt sich dann in die
Gegenrichtung.
ACHTUNG
Wenn die Servo-Heckklappe mehrals 5 Mal in Folge betätigt wird,drohen Schäden am Stellmotor. Indiesem Fall aktiviert das Systemden Überhitzungsschutz. Bei aktiviertem Überhitzungsschutz istdie Servo-Heckklappe ohneFunktion und es erklingt eindreifacher Signalton, wenn dieTasten gedrückt werden. Warten Sieetwa eine Minute, bevor Sie dieHeckklappe erneut betätigen.
ONCNCO2007

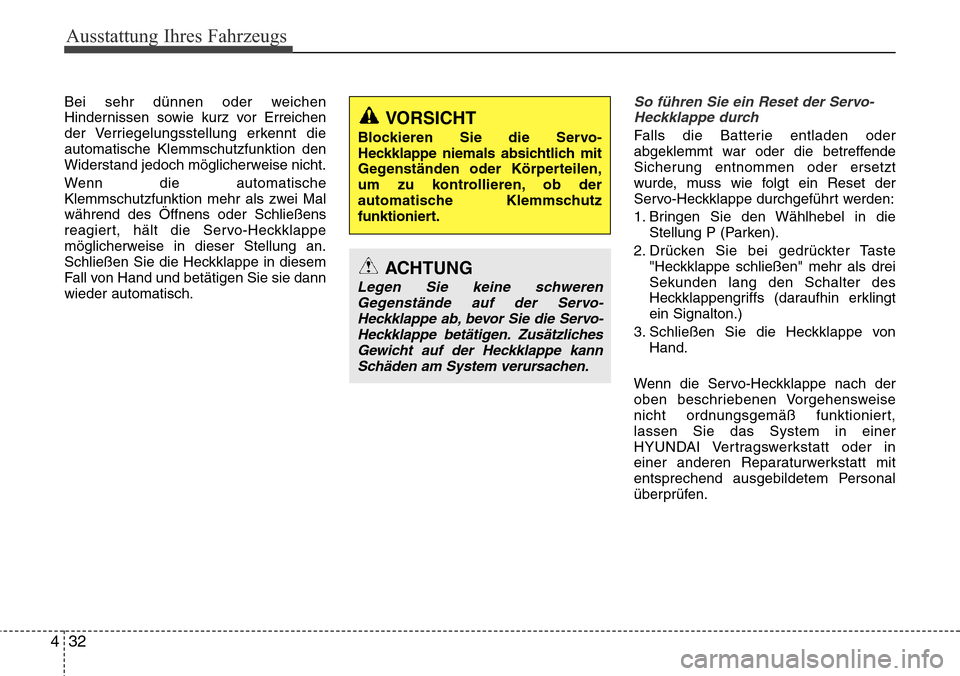

Ausstattung Ihres Fahrzeugs
32
4
Bei sehr dünnen oder weichen
Hindernissen sowie kurz vor Erreichen
der Verriegelungsstellung erkennt die
automatische Klemmschutzfunktion den
Widerstand jedoch möglicherweise nicht.
Wenn die automatische
Klemmschutzfunktion mehr als zwei Mal
während des Öffnens oder Schließens
reagiert, hält die Servo-Heckklappe
möglicherweise in dieser Stellung an.
Schließen Sie die Heckklappe in diesem
Fall von Hand und betätigen Sie sie dann
wieder automatisch.So führen Sie ein Reset der Servo-
Heckklappe durch
Falls die Batterie entladen oder
abgeklemmt war oder die betreffende
Sicherung entnommen oder ersetzt
wurde, muss wie folgt ein Reset der
Servo-Heckklappe durchgeführt werden:
1. Bringen Sie den Wählhebel in die Stellung P (Parken).
2. Drücken Sie bei gedrückter Taste "Heckklappe schließen" mehr als drei
Sekunden lang den Schalter des
Heckklappengriffs (daraufhin erklingt
ein Signalton.)
3. Schließen Sie die Heckklappe von Hand.
Wenn die Servo-Heckklappe nach der
oben beschriebenen Vorgehensweise
nicht ordnungsgemäß funktioniert,
lassen Sie das System in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personal
überprüfen.
VORSICHT
Blockieren Sie die Servo-
Heckklappe niemals absichtlich mit
Gegenständen oder Körperteilen,
um zu kontrollieren, ob der
automatische Klemmschutz
funktioniert.
ACHTUNG
Legen Sie keine schweren Gegenstände auf der Servo-Heckklappe ab, bevor Sie die Servo-Heckklappe betätigen. ZusätzlichesGewicht auf der Heckklappe kannSchäden am System verursachen.

433

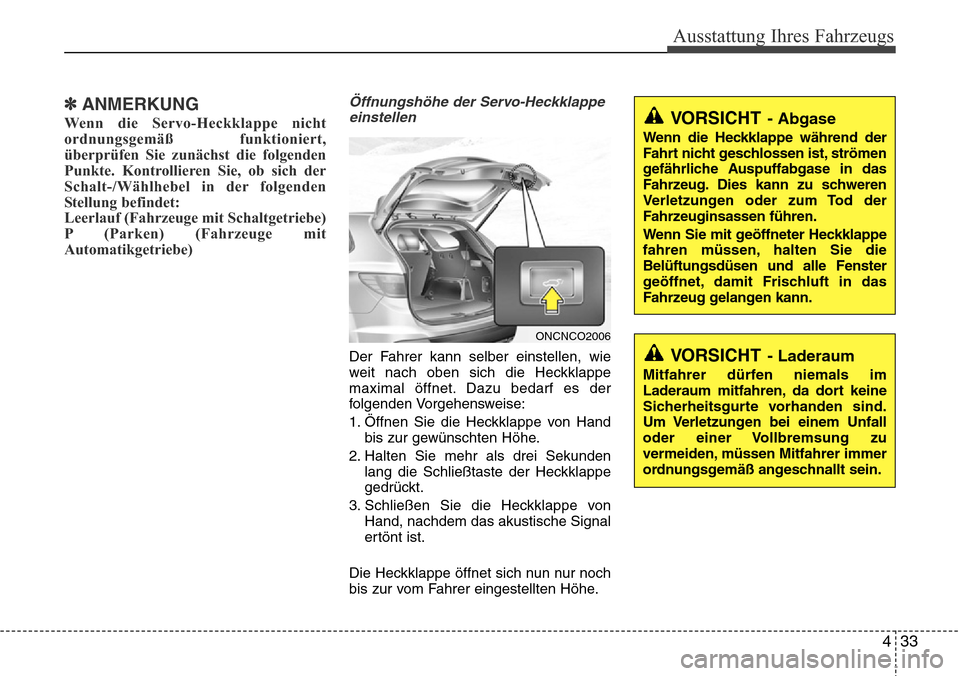

Ausstattung Ihres Fahrzeugs
✽ANMERKUNG
Wenn die Servo-Heckklappe nicht
ordnungsgemäß funktioniert,
überprüfen Sie zunächst die folgenden
Punkte. Kontrollieren Sie, ob sich der
Schalt-/Wählhebel in der folgenden
Stellung befindet:
Leerlauf (Fahrzeuge mit Schaltgetriebe)
P (Parken) (Fahrzeuge mit
Automatikgetriebe)
Öffnungshöhe der Servo-Heckklappeeinstellen
Der Fahrer kann selber einstellen, wie
weit nach oben sich die Heckklappe
maximal öffnet. Dazu bedarf es der
folgenden Vorgehensweise:
1. Öffnen Sie die Heckklappe von Hand bis zur gewünschten Höhe.
2. Halten Sie mehr als drei Sekunden lang die Schließtaste der Heckklappe
gedrückt.
3. Schließen Sie die Heckklappe von Hand, nachdem das akustische Signal
ertönt ist.
Die Heckklappe öffnet sich nun nur noch
bis zur vom Fahrer eingestellten Höhe.
ONCNCO2006
VORSICHT- Abgase
Wenn die Heckklappe während der
Fahrt nicht geschlossen ist, strömen
gefährliche Auspuffabgase in das
Fahrzeug. Dies kann zu schweren
Verletzungen oder zum Tod der
Fahrzeuginsassen führen.
Wenn Sie mit geöffneter Heckklappe
fahren müssen, halten Sie die
Belüftungsdüsen und alle Fenster
geöffnet, damit Frischluft in das
Fahrzeug gelangen kann.
VORSICHT- Laderaum
Mitfahrer dürfen niemals im
Laderaum mitfahren, da dort keine
Sicherheitsgurte vorhanden sind.
Um Verletzungen bei einem Unfall
oder einer Vollbremsung zu
vermeiden, müssen Mitfahrer immer
ordnungsgemäß angeschnallt sein.

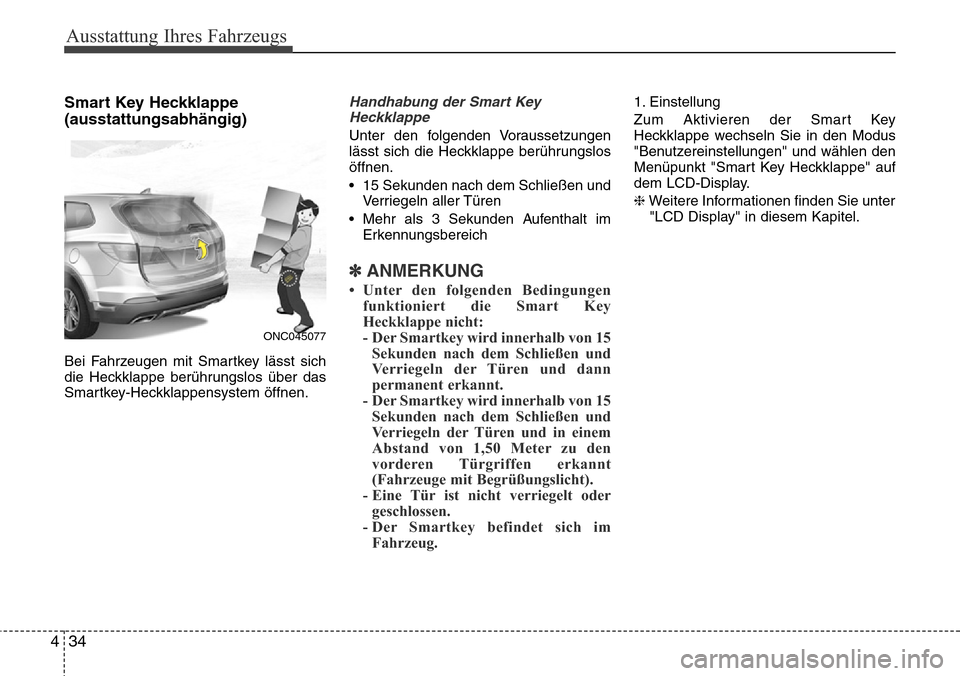

Ausstattung Ihres Fahrzeugs
34
4
Smart Key Heckklappe
(ausstattungsabhängig)
Bei Fahrzeugen mit Smartkey lässt sich
die Heckklappe berührungslos über das
Smartkey-Heckklappensystem öffnen.
Handhabung der Smart Key
Heckklappe
Unter den folgenden Voraussetzungen
lässt sich die Heckklappe berührungslos
öffnen.
• 15 Sekunden nach dem Schließen und Verriegeln aller Türen
• Mehr als 3 Sekunden Aufenthalt im Erkennungsbereich
✽ANMERKUNG
• Unter den folgenden Bedingungenfunktioniert die Smart Key
Heckklappe nicht:
- Der Smartkey wird innerhalb von 15Sekunden nach dem Schließen und
Verriegeln der Türen und dann
permanent erkannt.
- Der Smartkey wird innerhalb von 15 Sekunden nach dem Schließen und
Verriegeln der Türen und in einem
Abstand von 1,50 Meter zu den
vorderen Türgriffen erkannt
(Fahrzeuge mit Begrüßungslicht).
- Eine Tür ist nicht verriegelt oder geschlossen.
- Der Smartkey befindet sich im Fahrzeug.
1. Einstellung
Zum Aktivieren der Smart Key
Heckklappe wechseln Sie in den Modus
"Benutzereinstellungen" und wählen den
Menüpunkt "Smart Key Heckklappe" auf
dem LCD-Display.
❈ Weitere Informationen finden Sie unter
"LCD Display" in diesem Kapitel.
ONC045077

435
Ausstattung Ihres Fahrzeugs

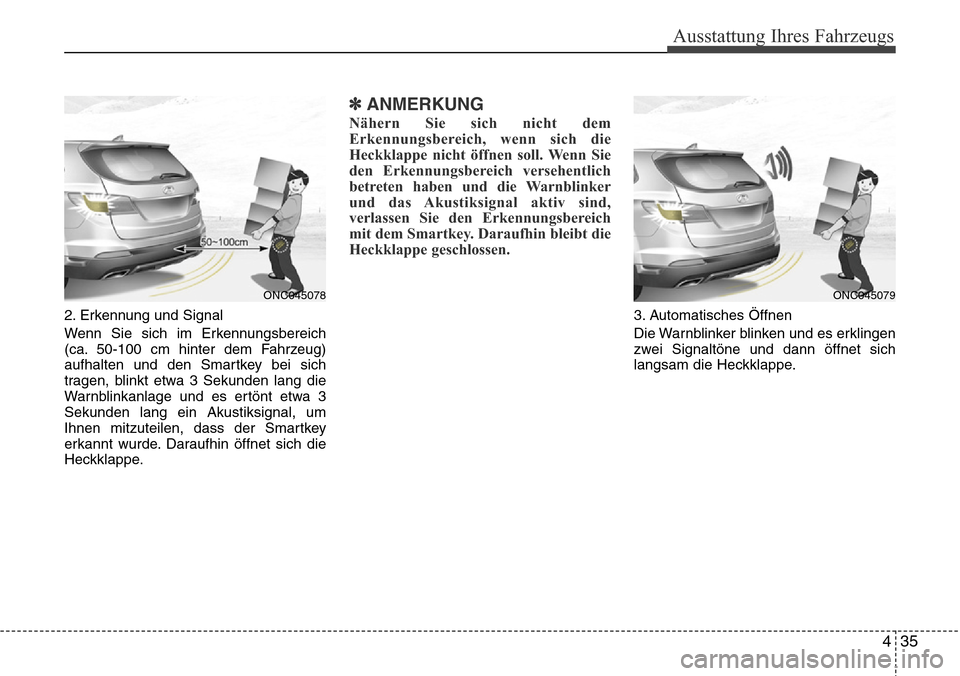

2. Erkennung und Signal
Wenn Sie sich im Erkennungsbereich
(ca. 50-100 cm hinter dem Fahrzeug)
aufhalten und den Smartkey bei sich
tragen, blinkt etwa 3 Sekunden lang die
Warnblinkanlage und es ertönt etwa 3
Sekunden lang ein Akustiksignal, um
Ihnen mitzuteilen, dass der Smartkey
erkannt wurde. Daraufhin öffnet sich die
Heckklappe.
✽ANMERKUNG
Nähern Sie sich nicht dem
Erkennungsbereich, wenn sich die
Heckklappe nicht öffnen soll. Wenn Sie
den Erkennungsbereich versehentlich
betreten haben und die Warnblinker
und das Akustiksignal aktiv sind,
verlassen Sie den Erkennungsbereich
mit dem Smartkey. Daraufhin bleibt die
Heckklappe geschlossen.
3. Automatisches Öffnen
Die Warnblinker blinken und es erklingen
zwei Signaltöne und dann öffnet sich
langsam die Heckklappe.
ONC045078ONC045079

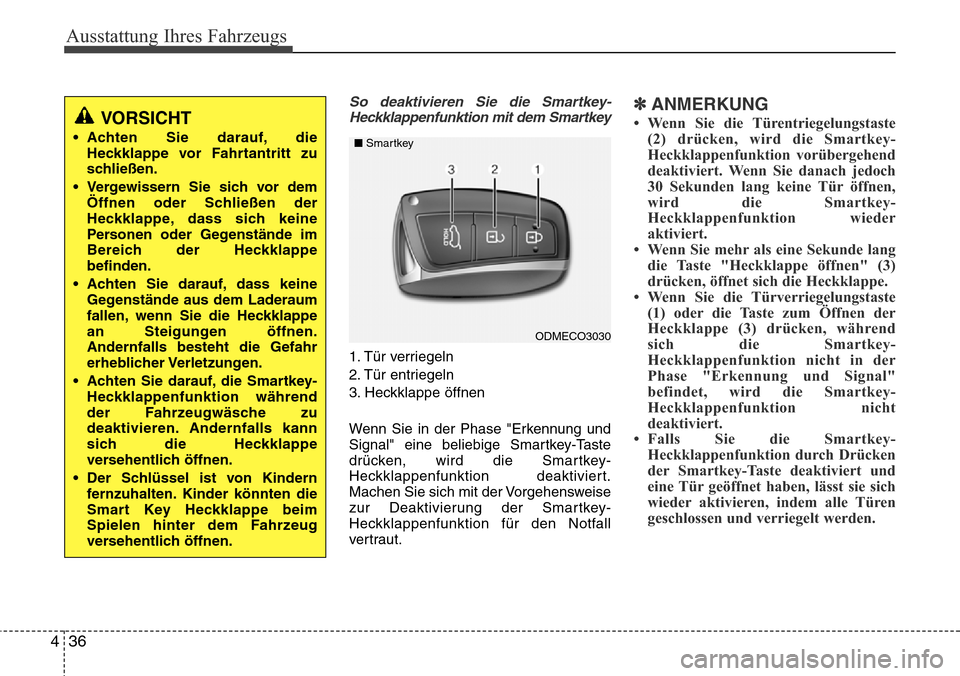

Ausstattung Ihres Fahrzeugs
36
4
So deaktivieren Sie die Smartkey-
Heckklappenfunktion mit dem Smartkey
1. Tür verriegeln
2. Tür entriegeln
3. Heckklappe öffnen
Wenn Sie in der Phase "Erkennung und
Signal" eine beliebige Smartkey-Taste
drücken, wird die Smartkey-
Heckklappenfunktion deaktiviert.
Machen Sie sich mit der Vorgehensweise
zur Deaktivierung der Smartkey-
Heckklappenfunktion für den Notfall
vertraut.
✽ANMERKUNG
• Wenn Sie die Türentriegelungstaste (2) drücken, wird die Smartkey-
Heckklappenfunktion vorübergehend
deaktiviert. Wenn Sie danach jedoch
30 Sekunden lang keine Tür öffnen,
wird die Smartkey-
Heckklappenfunktion wieder
aktiviert.
• Wenn Sie mehr als eine Sekunde lang die Taste "Heckklappe öffnen" (3)
drücken, öffnet sich die Heckklappe.
• Wenn Sie die Türverriegelungstaste (1) oder die Taste zum Öffnen der
Heckklappe (3) drücken, während
sich die Smartkey-
Heckklappenfunktion nicht in der
Phase "Erkennung und Signal"
befindet, wird die Smartkey-
Heckklappenfunktion nicht
deaktiviert.
• Falls Sie die Smartkey- Heckklappenfunktion durch Drücken
der Smartkey-Taste deaktiviert und
eine Tür geöffnet haben, lässt sie sich
wieder aktivieren, indem alle Türen
geschlossen und verriegelt werden.VORSICHT
• Achten Sie darauf, die
Heckklappe vor Fahrtantritt zu
schließen.
• Vergewissern Sie sich vor dem Öffnen oder Schließen der
Heckklappe, dass sich keine
Personen oder Gegenstände im
Bereich der Heckklappe
befinden.
• Achten Sie darauf, dass keine Gegenstände aus dem Laderaum
fallen, wenn Sie die Heckklappe
an Steigungen öffnen.
Andernfalls besteht die Gefahr
erheblicher Verletzungen.
• Achten Sie darauf, die Smartkey- Heckklappenfunktion während
der Fahrzeugwäsche zu
deaktivieren. Andernfalls kann
sich die Heckklappe
versehentlich öffnen.
• Der Schlüssel ist von Kindern fernzuhalten. Kinder könnten die
Smart Key Heckklappe beim
Spielen hinter dem Fahrzeug
versehentlich öffnen.
ODMECO3030
■
Smartkey

437

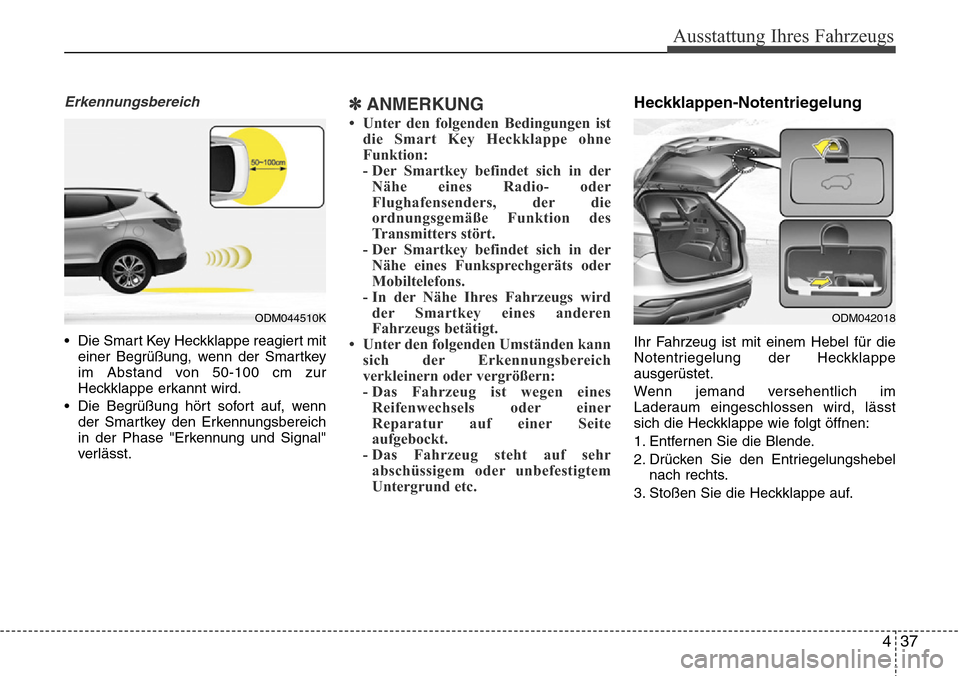

Ausstattung Ihres Fahrzeugs
Erkennungsbereich
• Die Smart Key Heckklappe reagiert miteiner Begrüßung, wenn der Smartkey
im Abstand von 50-100 cm zur
Heckklappe erkannt wird.
• Die Begrüßung hört sofort auf, wenn der Smartkey den Erkennungsbereich
in der Phase "Erkennung und Signal"
verlässt.
✽ANMERKUNG
• Unter den folgenden Bedingungen istdie Smart Key Heckklappe ohne
Funktion:
- Der Smartkey befindet sich in derNähe eines Radio- oder
Flughafensenders, der die
ordnungsgemäße Funktion des
Transmitters stört.
- Der Smartkey befindet sich in der Nähe eines Funksprechgeräts oder
Mobiltelefons.
- In der Nähe Ihres Fahrzeugs wird der Smartkey eines anderen
Fahrzeugs betätigt.
• Unter den folgenden Umständen kann sich der Erkennungsbereich
verkleinern oder vergrößern:
- Das Fahrzeug ist wegen einesReifenwechsels oder einer
Reparatur auf einer Seite
aufgebockt.
- Das Fahrzeug steht auf sehr abschüssigem oder unbefestigtem
Untergrund etc.
Heckklappen-Notentriegelung
Ihr Fahrzeug ist mit einem Hebel für die
Notentriegelung der Heckklappe
ausgerüstet.
Wenn jemand versehentlich im
Laderaum eingeschlossen wird, lässt
sich die Heckklappe wie folgt öffnen:
1. Entfernen Sie die Blende.
2. Drücken Sie den Entriegelungshebel
nach rechts.
3. Stoßen Sie die Heckklappe auf.
ODM044510KODM042018
