Hyundai Grand Santa Fe 2015 Betriebsanleitung (in German)

771
Wartung

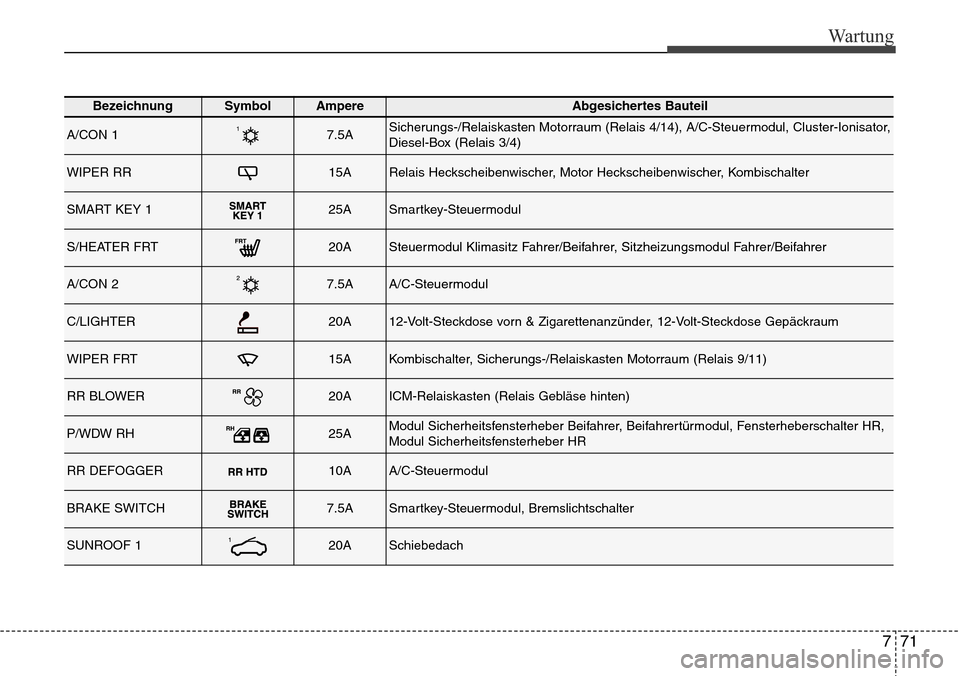

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/CON 17.5ASicherungs-/Relaiskasten Motorraum (Relais 4/14), A/C-Steuermodul, Cluster-Ionisator,
Diesel-Box (Relais 3/4)
WIPER RR15ARelais Heckscheibenwischer, Motor Heckscheibenwischer, Kombischalter
SMART KEY 125ASmartkey-Steuermodul
S/HEATER FRT20ASteuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
A/CON 27.5AA/C-Steuermodul
C/LIGHTER20A12-Volt-Steckdose vorn & Zigarettenanzünder, 12-Volt-Steckdose Gepäckraum
WIPER FRT15AKombischalter, Sicherungs-/Relaiskasten Motorraum (Relais 9/11)
RR BLOWER20AICM-Relaiskasten (Relais Gebläse hinten)
P/WDW RH25AModul Sicherheitsfensterheber Beifahrer, Beifahrertürmodul, Fensterheberschalter HR,
Modul Sicherheitsfensterheber HR
RR DEFOGGER10AA/C-Steuermodul
BRAKE SWITCH7.5ASmartkey-Steuermodul, Bremslichtschalter
SUNROOF 120ASchiebedach

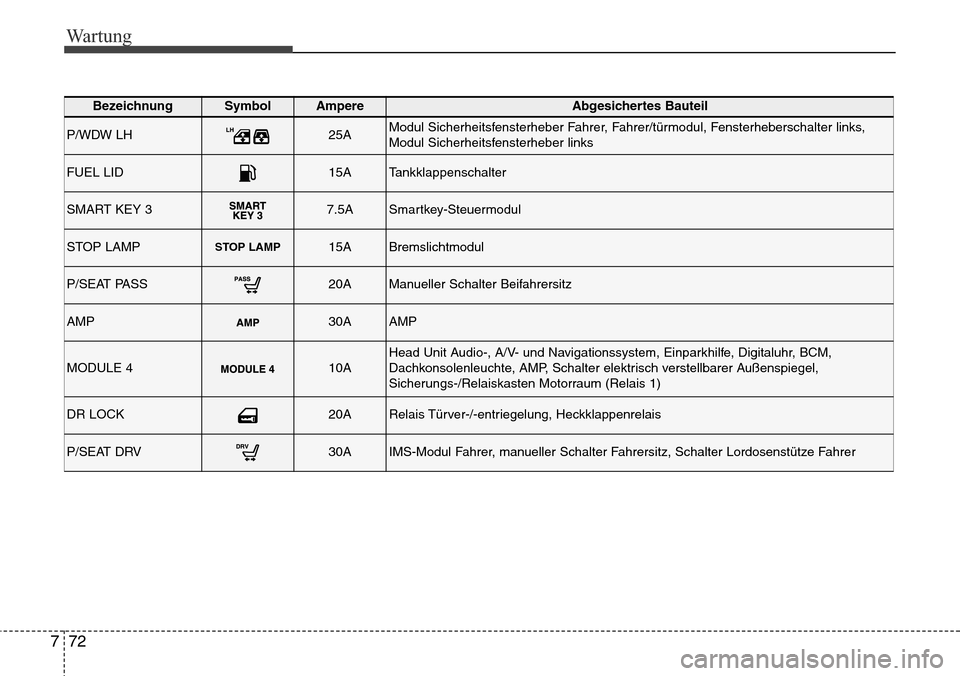

Wartung
72
7
BezeichnungSymbolAmpereAbgesichertes Bauteil
P/WDW LH25AModul Sicherheitsfensterheber Fahrer, Fahrer/türmodul, Fensterheberschalter links,
Modul Sicherheitsfensterheber links
FUEL LID15ATankklappenschalter
SMART KEY 37.5ASmartkey-Steuermodul
STOP LAMPSTOP LAMP15ABremslichtmodul
P/SEAT PASS20AManueller Schalter Beifahrersitz
AMP30AAMP
MODULE 410AHead Unit Audio-, A/V- und Navigationssystem, Einparkhilfe, Digitaluhr, BCM,
Dachkonsolenleuchte, AMP, Schalter elektrisch verstellbarer Außenspiegel,
Sicherungs-/Relaiskasten Motorraum (Relais 1)
DR LOCK20ARelais Türver-/-entriegelung, Heckklappenrelais
P/SEAT DRV30AIMS-Modul Fahrer, manueller Schalter Fahrersitz, Schalter Lordosenstütze Fahrer

773
Wartung

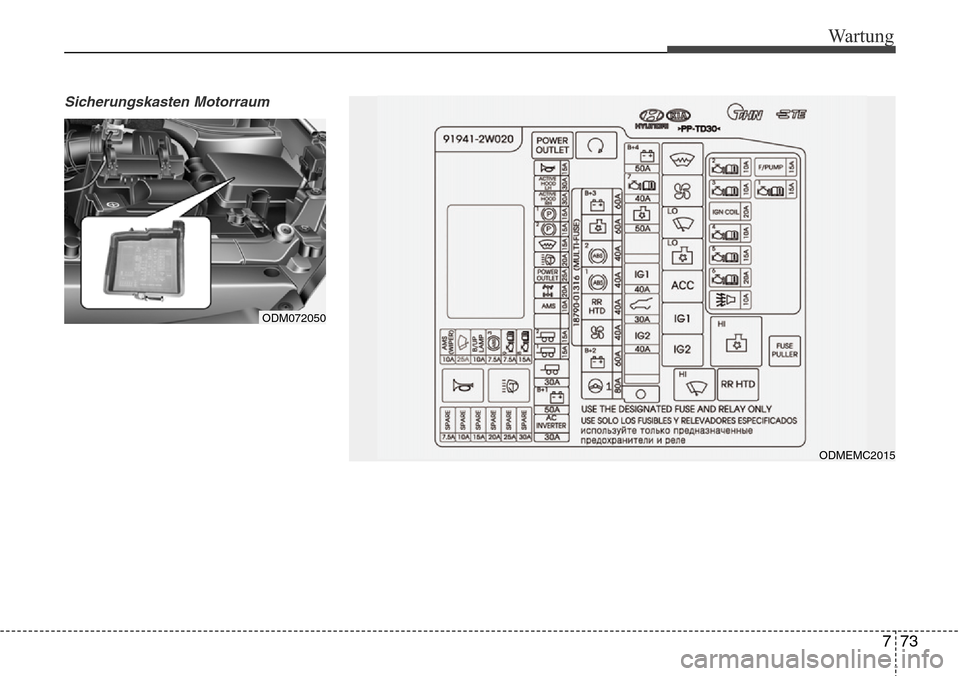

Sicherungskasten Motorraum
ODM072050
ODMEMC2015

Wartung
74
7

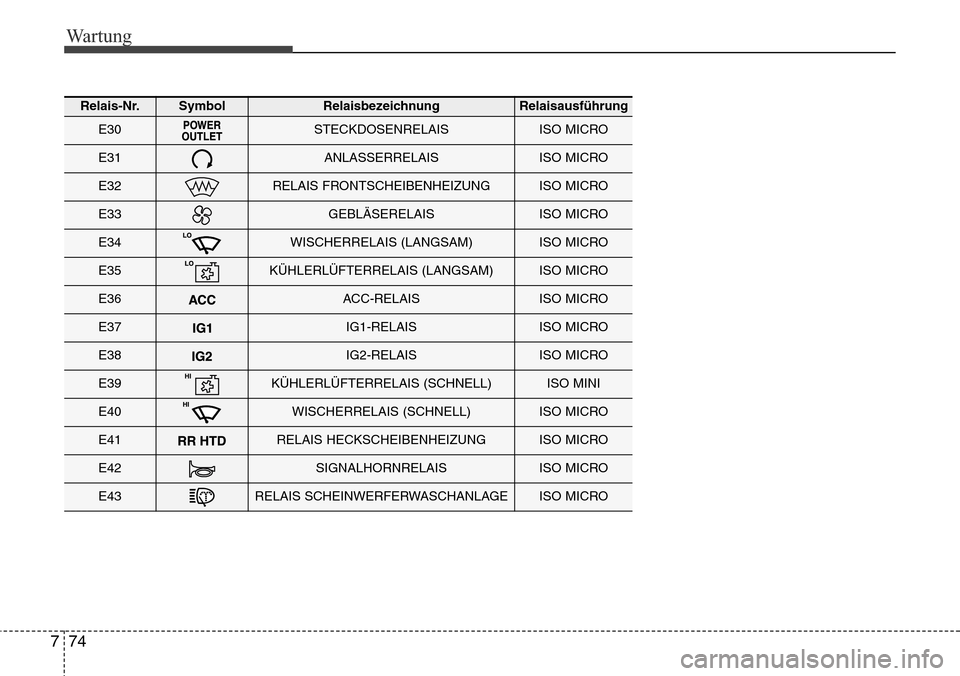

Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E30STECKDOSENRELAISISO MICRO
E31ANLASSERRELAISISO MICRO
E32RELAIS FRONTSCHEIBENHEIZUNGISO MICRO
E33GEBLÄSERELAISISO MICRO
E34WISCHERRELAIS (LANGSAM)ISO MICRO
E35KÜHLERLÜFTERRELAIS (LANGSAM)ISO MICRO
E36ACC-RELAISISO MICRO
E37IG1-RELAISISO MICRO
E38IG2-RELAISISO MICRO
E39KÜHLERLÜFTERRELAIS (SCHNELL)ISO MINI
E40WISCHERRELAIS (SCHNELL)ISO MICRO
E41RELAIS HECKSCHEIBENHEIZUNGISO MICRO
E42SIGNALHORNRELAISISO MICRO
E43RELAIS SCHEINWERFERWASCHANLAGEISO MICRO

775
Wartung

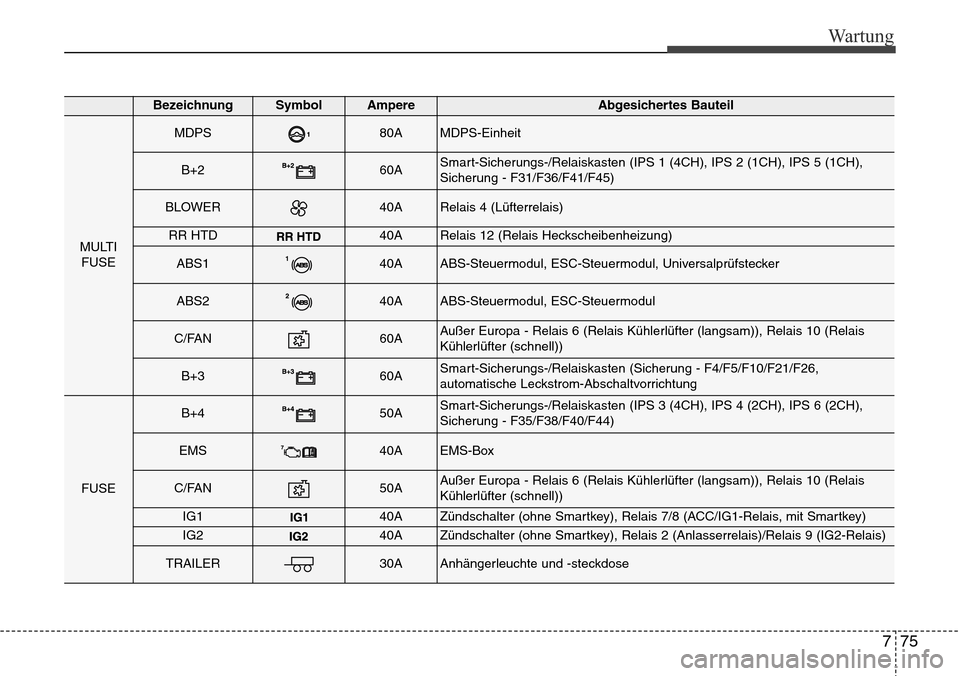

BezeichnungSymbol AmpereAbgesichertes Bauteil
MULTIFUSE
MDPS80AMDPS-Einheit
B+260ASmart-Sicherungs-/Relaiskasten (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Sicherung - F31/F36/F41/F45)
BLOWER40ARelais 4 (Lüfterrelais)
RR HTD40ARelais 12 (Relais Heckscheibenheizung)
ABS140AABS-Steuermodul, ESC-Steuermodul, Universalprüfstecker
ABS240AABS-Steuermodul, ESC-Steuermodul
C/FAN60AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
B+360ASmart-Sicherungs-/Relaiskasten (Sicherung - F4/F5/F10/F21/F26,
automatische Leckstrom-Abschaltvorrichtung
FUSE
B+450ASmart-Sicherungs-/Relaiskasten (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Sicherung - F35/F38/F40/F44)
EMS40AEMS-Box
C/FAN50AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
IG140AZündschalter (ohne Smartkey), Relais 7/8 (ACC/IG1-Relais, mit Smartkey)
IG240AZündschalter (ohne Smartkey), Relais 2 (Anlasserrelais)/Relais 9 (IG2-Relais)
TRAILER30AAnhängerleuchte und -steckdose

Wartung
76
7
BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
B+150ASmart-Sicherungs-/Relaiskasten (Sicherung - F22/F27/F32/F37/F42)
AC INVERTER30AWechselrichtermodul
HORN15ARelais 13 (Signalhornrelais)
ACTIVE HOOD LH30A-
ACTIVE HOOD RH30A-
EPB115AModul elektrische Feststellbremse
EPB215AModul elektrische Feststellbremse
DEICER15ARelais 3 (Relais Frontscheibenheizung)
H/LP WASHER20ARelais 14 (Relais Scheinwerferwaschanlage)
P/OUTLET25ARelais 1 (Steckdosenrelais)
4WD20A4WD ECM
AMS10ABatteriesensor
TRAILER 215AAnhängerleuchte und -steckdose, IDB-Modul

777
Wartung

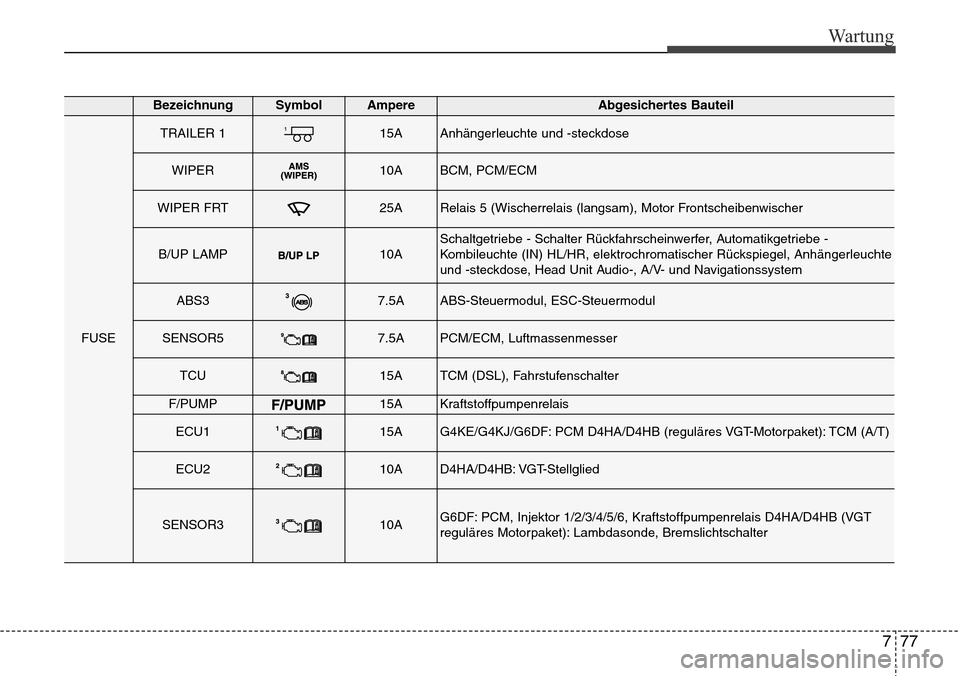

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
TRAILER 115AAnhängerleuchte und -steckdose
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelais 5 (Wischerrelais (langsam), Motor Frontscheibenwischer
B/UP LAMP10ASchaltgetriebe - Schalter Rückfahrscheinwerfer, Automatikgetriebe -
Kombileuchte (IN) HL/HR, elektrochromatischer Rückspiegel, Anhängerleuchte
und -steckdose, Head Unit Audio-, A/V- und Navigationssystem
ABS37.5AABS-Steuermodul, ESC-Steuermodul
SENSOR57.5APCM/ECM, Luftmassenmesser
TCU15ATCM (DSL), Fahrstufenschalter
F/PUMP15AKraftstoffpumpenrelais
ECU115AG4KE/G4KJ/G6DF: PCM D4HA/D4HB (reguläres VGT-Motorpaket): TCM (A/T)
ECU210AD4HA/D4HB: VGT-Stellglied
SENSOR310AG6DF: PCM, Injektor 1/2/3/4/5/6, Kraftstoffpumpenrelais D4HA/D4HB (VGT
reguläres Motorpaket): Lambdasonde, Bremslichtschalter

Wartung
78
7

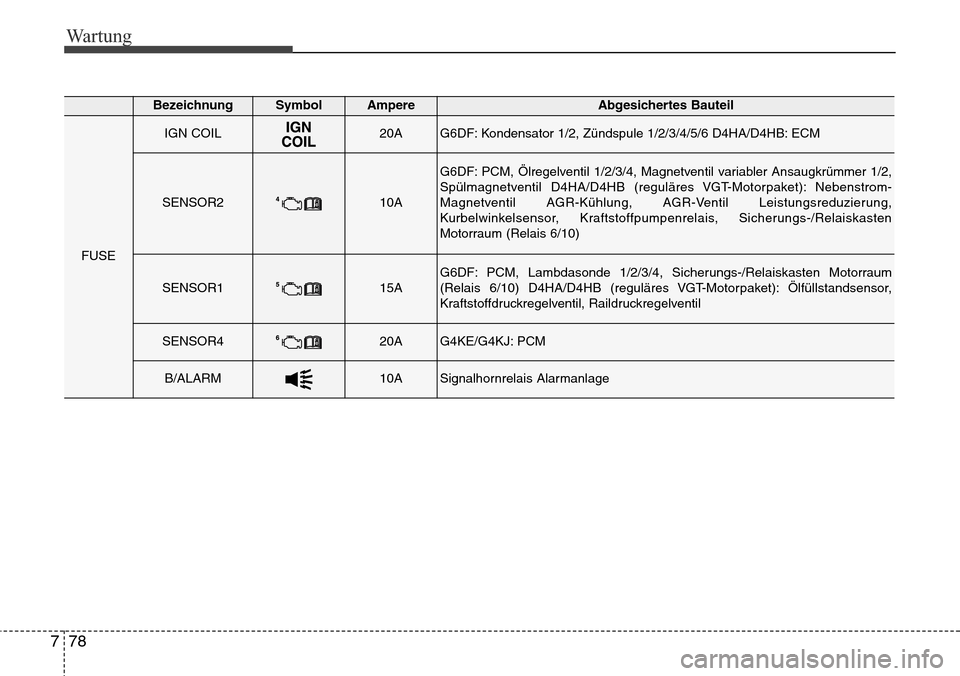

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
IGN COIL20AG6DF: Kondensator 1/2, Zündspule 1/2/3/4/5/6 D4HA/D4HB: ECM
SENSOR210A
G6DF: PCM, Ölregelventil 1/2/3/4, Magnetventil variabler Ansaugkrümmer 1/2,
Spülmagnetventil D4HA/D4HB (reguläres VGT-Motorpaket): Nebenstrom-
Magnetventil AGR-Kühlung, AGR-Ventil Leistungsreduzierung,
Kurbelwinkelsensor, Kraftstoffpumpenrelais, Sicherungs-/Relaiskasten
Motorraum (Relais 6/10)
SENSOR115AG6DF: PCM, Lambdasonde 1/2/3/4, Sicherungs-/Relaiskasten Motorraum
(Relais 6/10) D4HA/D4HB (reguläres VGT-Motorpaket): Ölfüllstandsensor,
Kraftstoffdruckregelventil, Raildruckregelventil
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ASignalhornrelais Alarmanlage

779
Wartung

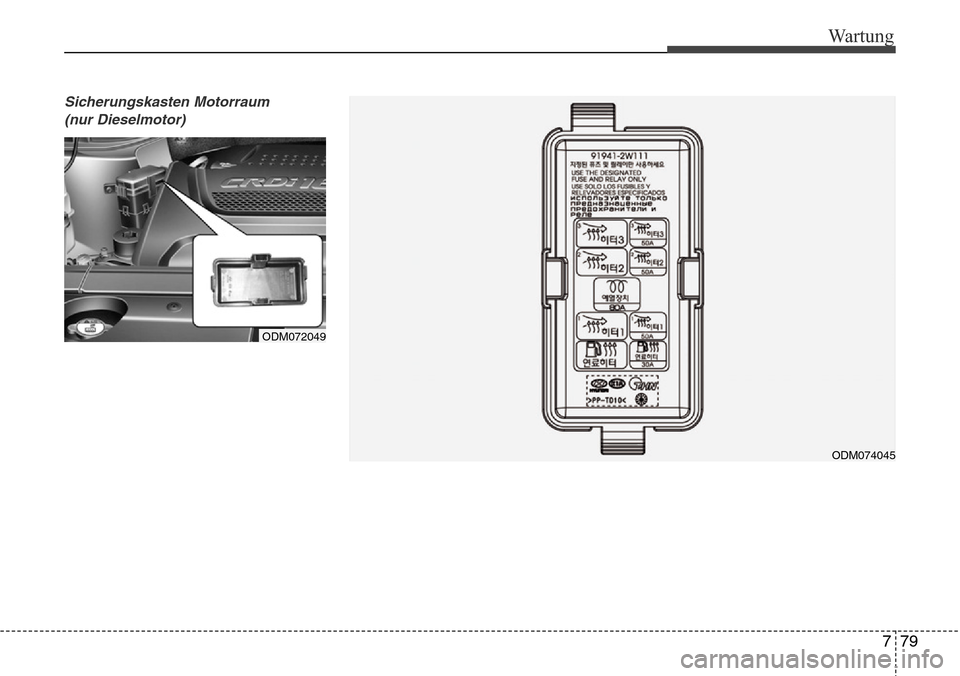

Sicherungskasten Motorraum(nur Dieselmotor)
ODM072049
ODM074045

Wartung
80
7

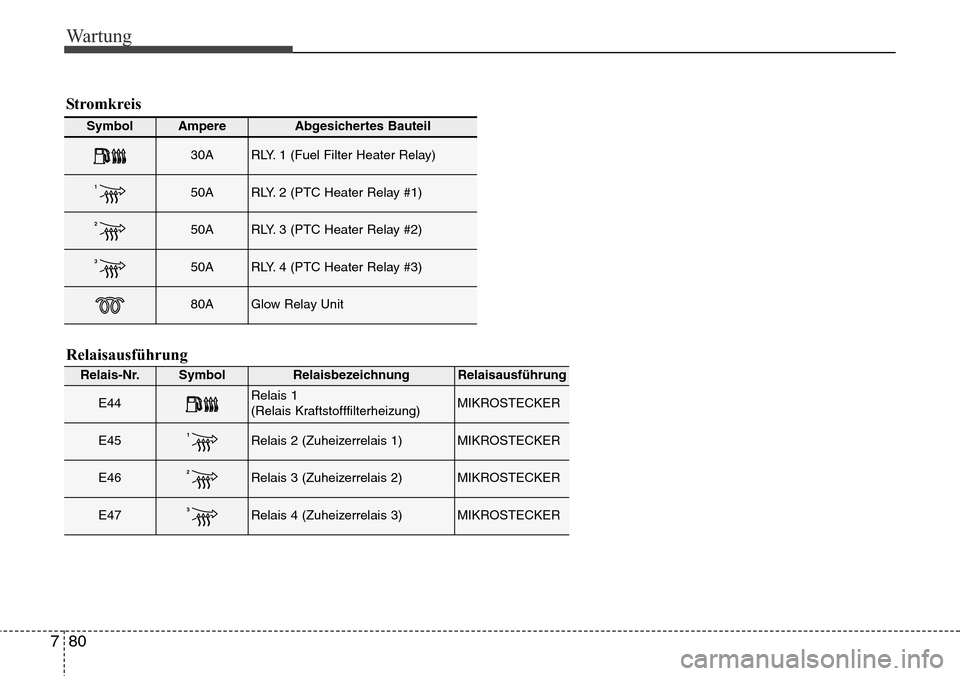

Symbol AmpereAbgesichertes Bauteil
30ARLY. 1 (Fuel Filter Heater Relay)
150ARLY. 2 (PTC Heater Relay #1)
250ARLY. 3 (PTC Heater Relay #2)
350ARLY. 4 (PTC Heater Relay #3)
80AGlow Relay Unit
Stromkreis
Relaisausführung
Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E44Relais 1
(Relais Kraftstofffilterheizung)MIKROSTECKER
E451Relais 2 (Zuheizerrelais 1)MIKROSTECKER
E462Relais 3 (Zuheizerrelais 2)MIKROSTECKER
E473Relais 4 (Zuheizerrelais 3)MIKROSTECKER
