Hyundai Grand Santa Fe 2015 Betriebsanleitung (in German)

781
Wartung

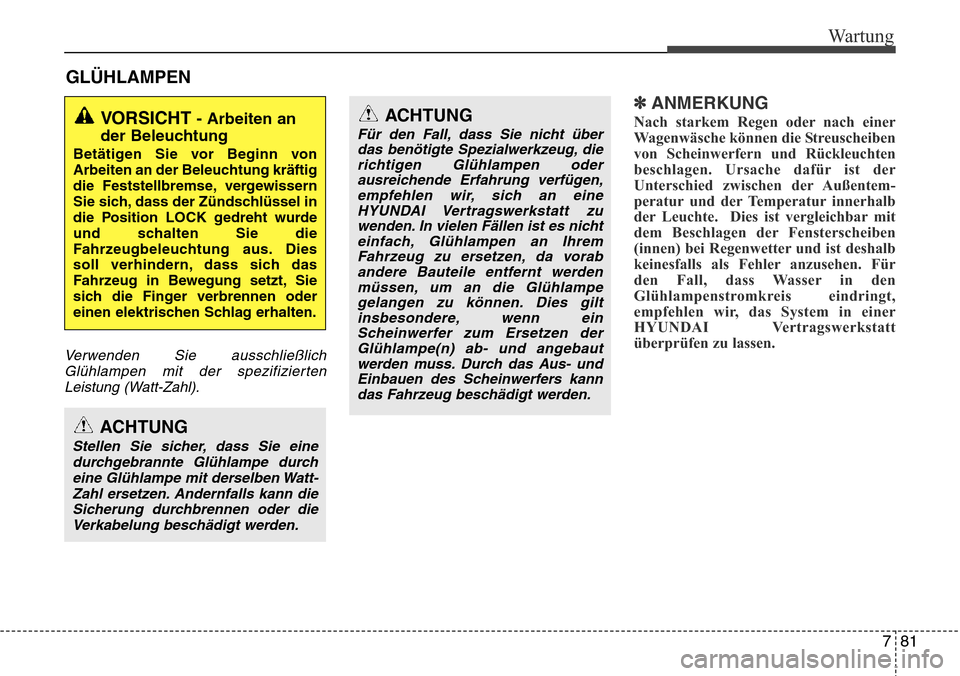

GLÜHLAMPEN
Verwenden Sie ausschließlichGlühlampen mit der spezifiziertenLeistung (Watt-Zahl).
✽ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheiben
von Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem-
peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Für
den Fall, dass Wasser in den
Glühlampenstromkreis eindringt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durcheine Glühlampe mit derselben Watt-Zahl ersetzen. Andernfalls kann dieSicherung durchbrennen oder dieVerkabelung beschädigt werden.
ACHTUNG
Für den Fall, dass Sie nicht überdas benötigte Spezialwerkzeug, dierichtigen Glühlampen oderausreichende Erfahrung verfügen,empfehlen wir, sich an eineHYUNDAI Vertragswerkstatt zuwenden. In vielen Fällen ist es nichteinfach, Glühlampen an IhremFahrzeug zu ersetzen, da vorabandere Bauteile entfernt werdenmüssen, um an die Glühlampegelangen zu können. Dies giltinsbesondere, wenn einScheinwerfer zum Ersetzen derGlühlampe(n) ab- und angebautwerden muss. Durch das Aus- undEinbauen des Scheinwerfers kanndas Fahrzeug beschädigt werden.

Wartung
82
7

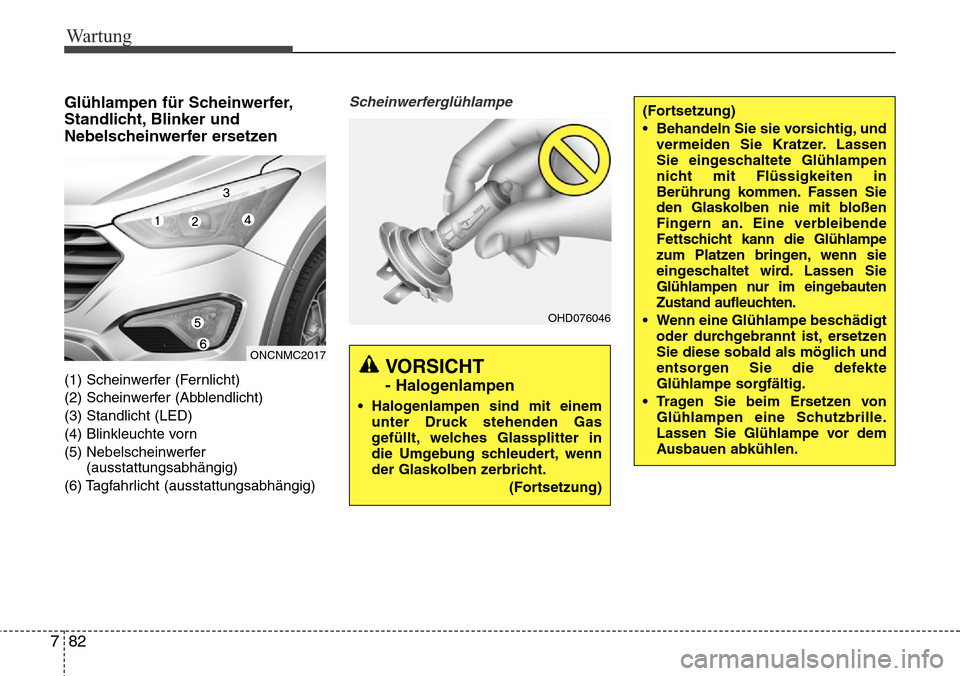

Glühlampen für Scheinwerfer,
Standlicht, Blinker und
Nebelscheinwerfer ersetzen
(1) Scheinwerfer (Fernlicht)
(2) Scheinwerfer (Abblendlicht)
(3) Standlicht (LED)
(4) Blinkleuchte vorn
(5) Nebelscheinwerfer
(ausstattungsabhängig)
(6) Tagfahrlicht (ausstattungsabhängig)
Scheinwerferglühlampe
ONCNMC2017VORSICHT
- Halogenlampen
• Halogenlampen sind mit einem unter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
(Fortsetzung)
OHD076046
(Fortsetzung)
• Behandeln Sie sie vorsichtig, undvermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie
Glühlampen nur im eingebauten
Zustand aufleuchten.
• Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
• Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.

783
Wartung

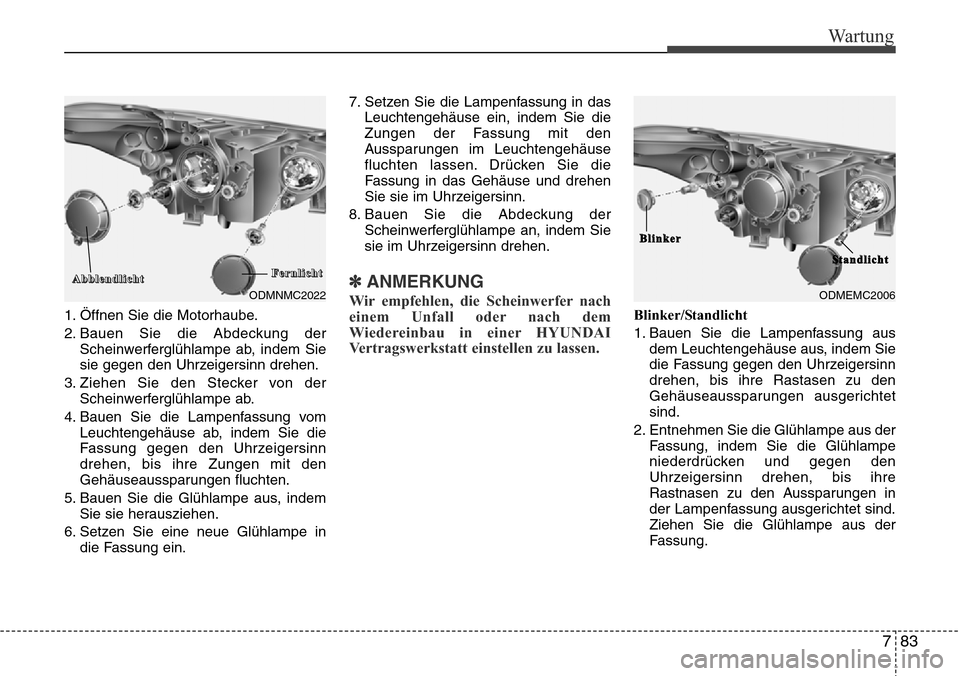

1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Abdeckung derScheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
3. Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
4. Bauen Sie die Lampenfassung vom Leuchtengehäuse ab, indem Sie die
Fassung gegen den Uhrzeigersinn
drehen, bis ihre Zungen mit den
Gehäuseaussparungen fluchten.
5. Bauen Sie die Glühlampe aus, indem Sie sie herausziehen.
6. Setzen Sie eine neue Glühlampe in die Fassung ein. 7. Setzen Sie die Lampenfassung in das
Leuchtengehäuse ein, indem Sie die
Zungen der Fassung mit den
Aussparungen im Leuchtengehäuse
fluchten lassen. Drücken Sie die
Fassung in das Gehäuse und drehen
Sie sie im Uhrzeigersinn.
8. Bauen Sie die Abdeckung der Scheinwerferglühlampe an, indem Sie
sie im Uhrzeigersinn drehen.
✽ANMERKUNG
Wir empfehlen, die Scheinwerfer nach
einem Unfall oder nach dem
Wiedereinbau in einer HYUNDAI
Vertragswerkstatt einstellen zu lassen.Blinker/Standlicht
1. Bauen Sie die Lampenfassung ausdem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtet
sind.
2. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.
Ziehen Sie die Glühlampe aus der
Fassung.
ODMNMC2022
A
A
b
b
b
b
l
l
e
e
n
n
d
d
l
l
i
i
c
c
h
h
t
tF
F
e
e
r
r
n
n
l
l
i
i
c
c
h
h
t
t
ODMEMC2006
B
B
l
l
i
i
n
n
k
k
e
e
r
r
S
S
t
t
a
a
n
n
d
d
l
l
i
i
c
c
h
h
t
t

Wartung
84
7

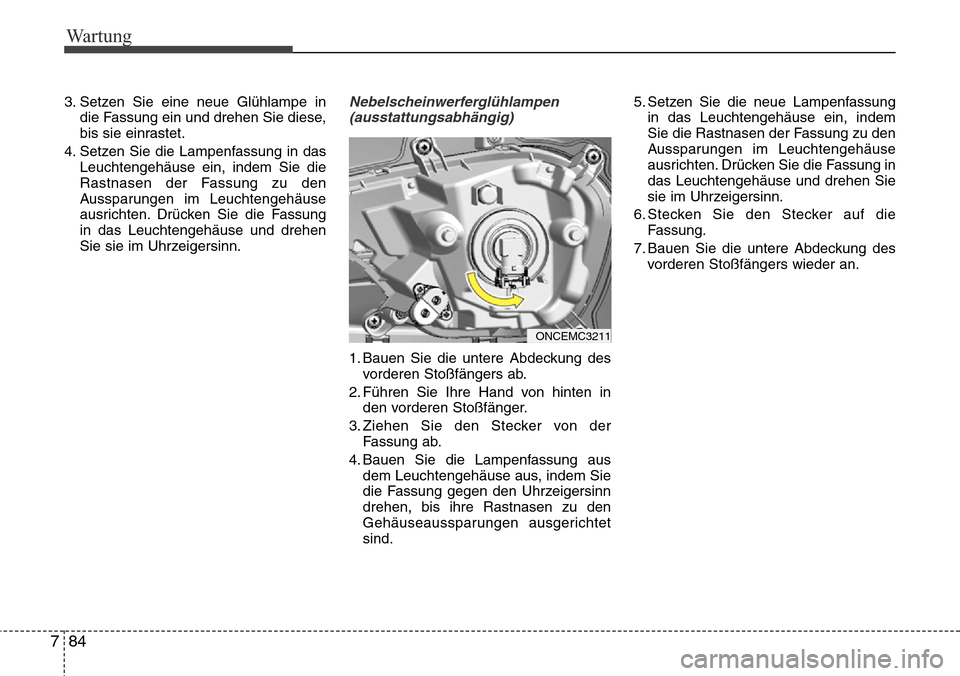

3. Setzen Sie eine neue Glühlampe in
die Fassung ein und drehen Sie diese,
bis sie einrastet.
4. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die
Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung
in das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.Nebelscheinwerferglühlampen(ausstattungsabhängig)
1. Bauen Sie die untere Abdeckung des vorderen Stoßfängers ab.
2. Führen Sie Ihre Hand von hinten in den vorderen Stoßfänger.
3. Ziehen Sie den Stecker von der Fassung ab.
4. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinn
drehen, bis ihre Rastnasen zu den
Gehäuseaussparungen ausgerichtet
sind. 5. Setzen Sie die neue Lampenfassung
in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassung in
das Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
6. Stecken Sie den Stecker auf die Fassung.
7. Bauen Sie die untere Abdeckung des vorderen Stoßfängers wieder an.
ONCEMC3211

785
Wartung

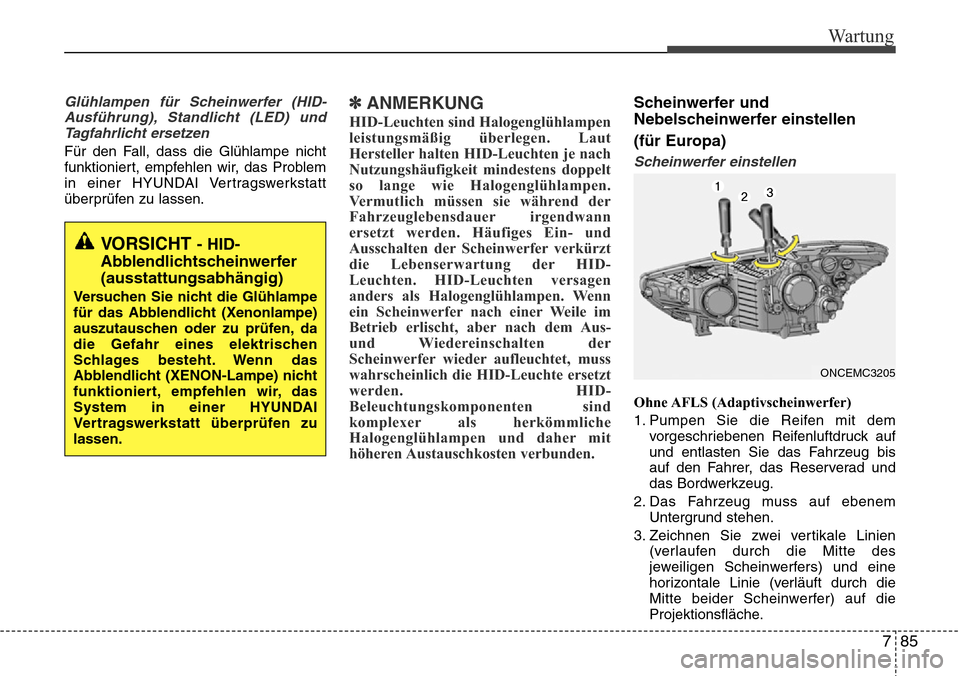

Glühlampen für Scheinwerfer (HID-Ausführung), Standlicht (LED) undTagfahrlicht ersetzen
Für den Fall, dass die Glühlampe nicht
funktioniert, empfehlen wir, das Problem
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽ANMERKUNG
HID-Leuchten sind Halogenglühlampen
leistungsmäßig überlegen. Laut
Hersteller halten HID-Leuchten je nach
Nutzungshäufigkeit mindestens doppelt
so lange wie Halogenglühlampen.
Vermutlich müssen sie während der
Fahrzeuglebensdauer irgendwann
ersetzt werden. Häufiges Ein- und
Ausschalten der Scheinwerfer verkürzt
die Lebenserwartung der HID-
Leuchten. HID-Leuchten versagen
anders als Halogenglühlampen. Wenn
ein Scheinwerfer nach einer Weile im
Betrieb erlischt, aber nach dem Aus-
und Wiedereinschalten der
Scheinwerfer wieder aufleuchtet, muss
wahrscheinlich die HID-Leuchte ersetzt
werden. HID-
Beleuchtungskomponenten sind
komplexer als herkömmliche
Halogenglühlampen und daher mit
höheren Austauschkosten verbunden.
Scheinwerfer und
Nebelscheinwerfer einstellen
(für Europa)
Scheinwerfer einstellen
Ohne AFLS (Adaptivscheinwerfer)
1. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf
und entlasten Sie das Fahrzeug bis
auf den Fahrer, das Reserverad und
das Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen.
3. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und eine
horizontale Linie (verläuft durch die
Mitte beider Scheinwerfer) auf die
Projektionsfläche.
VORSICHT - HID-
Abblendlichtscheinwerfer
(ausstattungsabhängig)
Versuchen Sie nicht die Glühlampe
für das Abblendlicht (Xenonlampe)
auszutauschen oder zu prüfen, da
die Gefahr eines elektrischen
Schlages besteht. Wenn das
Abblendlicht (XENON-Lampe) nicht
funktioniert, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
ONCEMC3205

Wartung
86
7

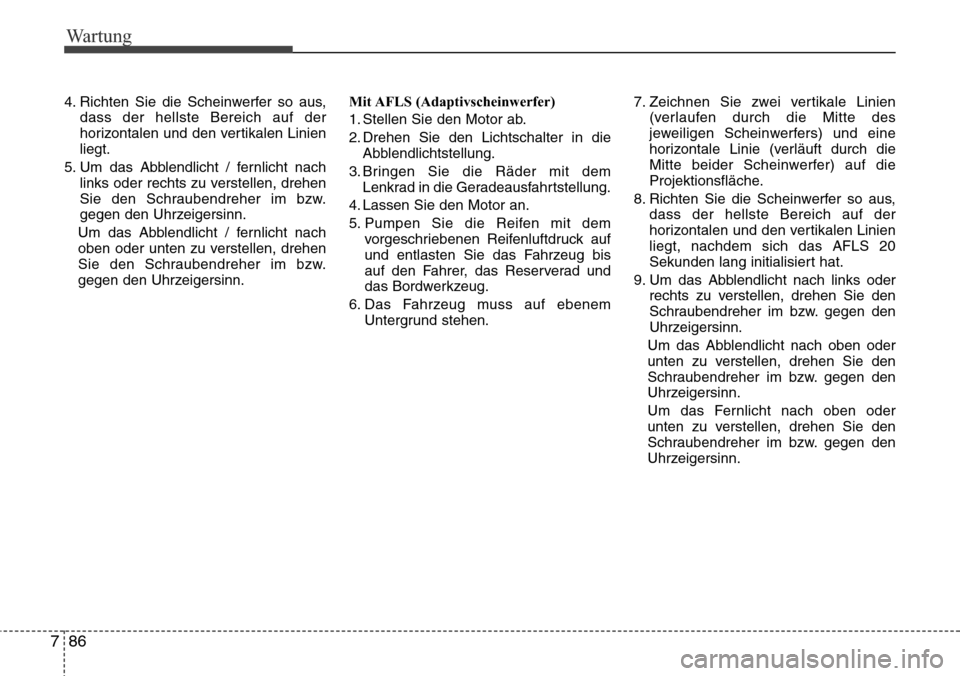

4. Richten Sie die Scheinwerfer so aus,
dass der hellste Bereich auf der
horizontalen und den vertikalen Linien
liegt.
5. Um das Abblendlicht / fernlicht nach links oder rechts zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Um das Abblendlicht / fernlicht nach
oben oder unten zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn. Mit AFLS (Adaptivscheinwerfer)
1. Stellen Sie den Motor ab.
2. Drehen Sie den Lichtschalter in die
Abblendlichtstellung.
3. Bringen Sie die Räder mit dem Lenkrad in die Geradeausfahrtstellung.
4. Lassen Sie den Motor an.
5. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf
und entlasten Sie das Fahrzeug bis
auf den Fahrer, das Reserverad und
das Bordwerkzeug.
6. Das Fahrzeug muss auf ebenem Untergrund stehen. 7. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und eine
horizontale Linie (verläuft durch die
Mitte beider Scheinwerfer) auf die
Projektionsfläche.
8. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der
horizontalen und den vertikalen Linien
liegt, nachdem sich das AFLS 20
Sekunden lang initialisiert hat.
9. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
Um das Abblendlicht nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.

787
Wartung

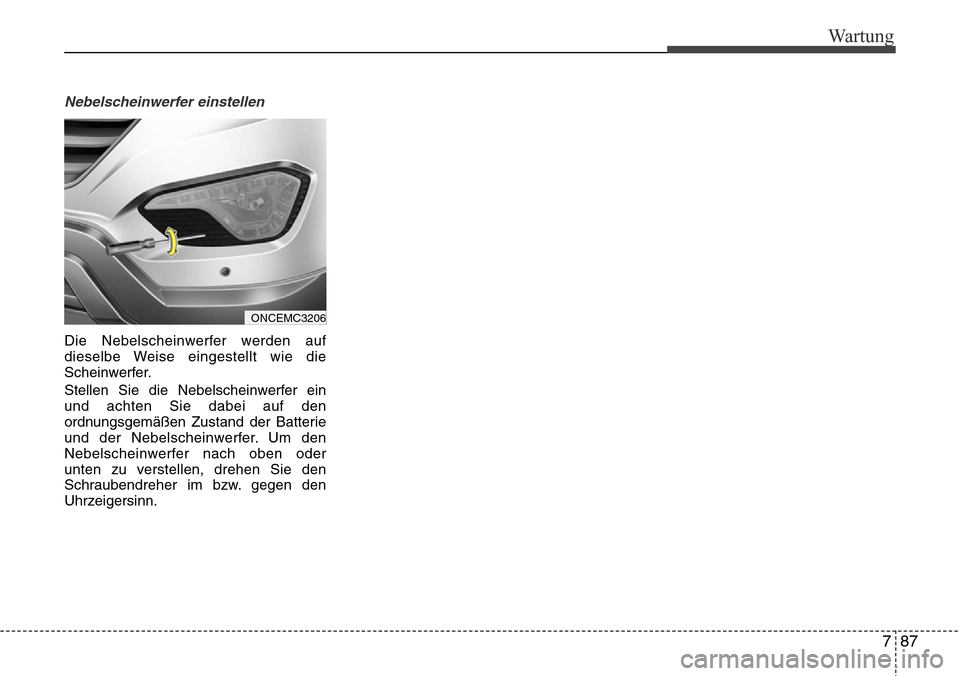

Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer.
Stellen Sie die Nebelscheinwerfer ein
und achten Sie dabei auf den
ordnungsgemäßen Zustand der Batterie
und der Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
ONCEMC3206

Wartung
88
7

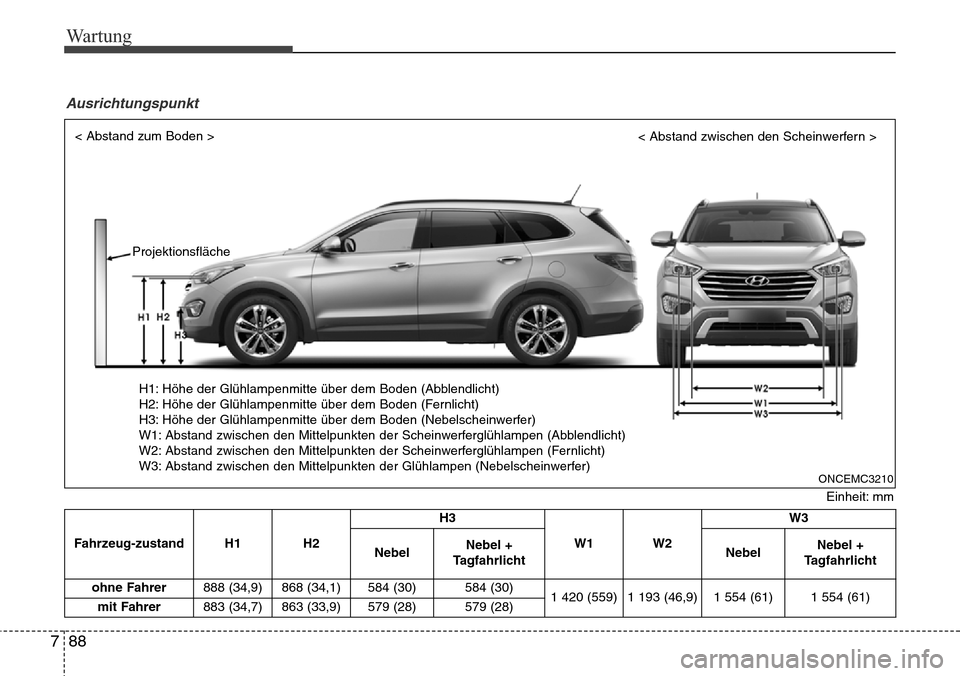

Einheit: mm
Ausrichtungspunkt
Fahrzeug-zustand H1 H2 H3
W1 W2 W3
NebelNebel +
Tagfahrlicht NebelNebel +
Tagfahrlicht
ohne Fahrer 888 (34,9) 868 (34,1) 584 (30)
584 (30)
1 420 (559) 1 193 (46,9) 1 554 (61)1 554 (61)
mit Fahrer 883 (34,7) 863 (33,9) 579 (28)579 (28)
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden (Nebelscheinwerfer)
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen (Nebelscheinwerfer)
Projektionsfläche
< Abstand zwischen den Scheinwerfern >< Abstand zum Boden >
ONCEMC3210

789
Wartung

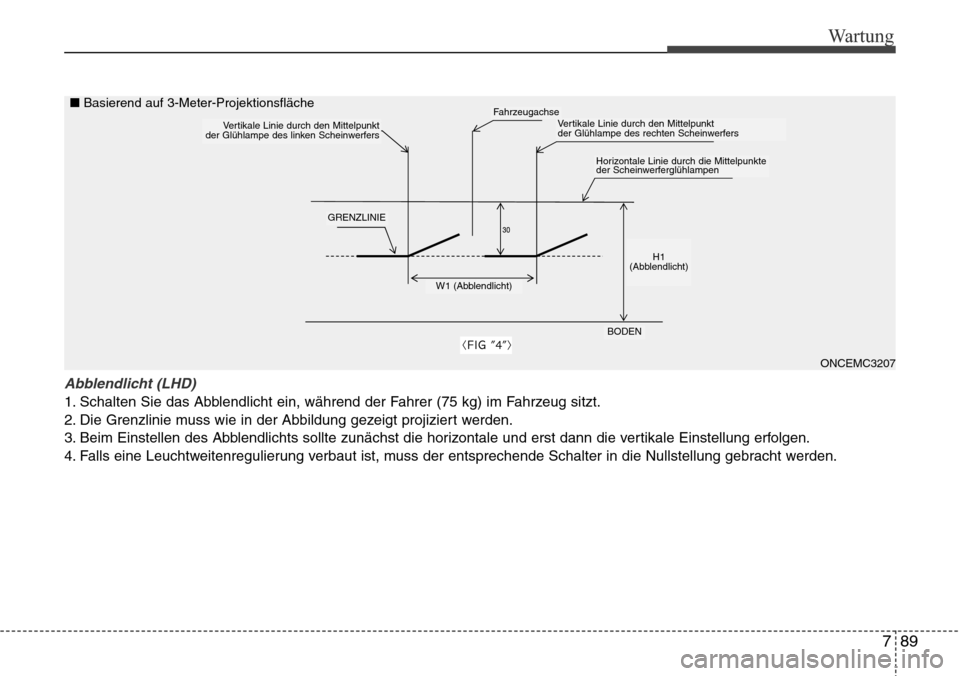

Abblendlicht (LHD)
1. Schalten Sie das Abblendlicht ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
ONCEMC3207
Vertikale Linie durch den Mittelpunkt
der Glühlampe des linken ScheinwerfersFahrzeugachseVertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
GRENZLINIE
W1 (Abblendlicht)
H1
(Abblendlicht)
BODEN
■ Basierend auf 3-Meter-Projektionsfläche

Wartung
90
7

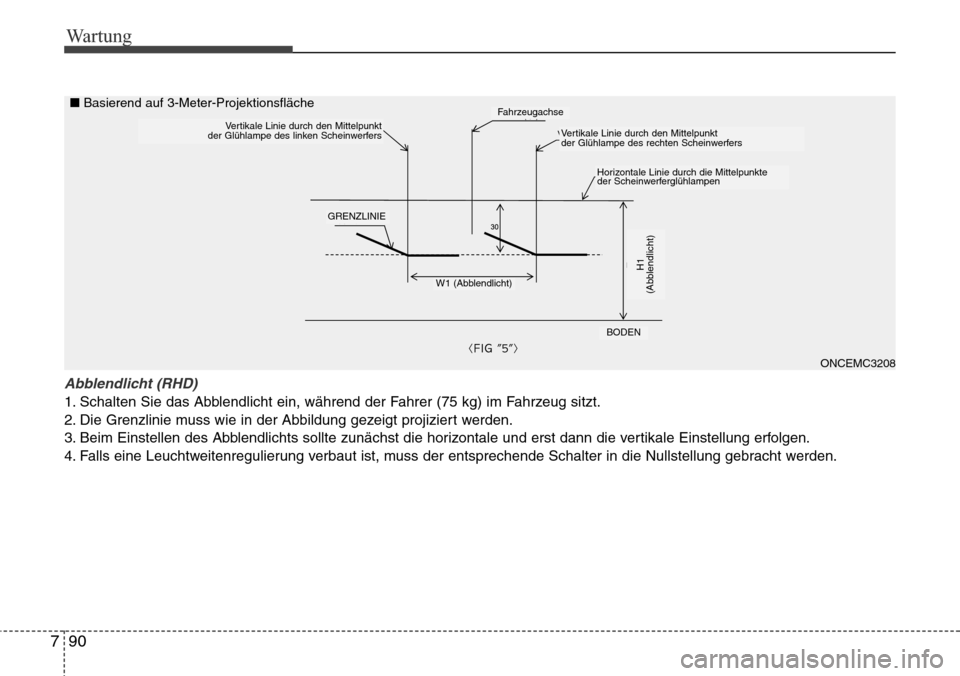

Abblendlicht (RHD)
1. Schalten Sie das Abblendlicht ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
ONCEMC3208
Vertikale Linie durch den Mittelpunkt
der Glühlampe des linken ScheinwerfersVertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
Fahrzeugachse
GRENZLINIE
W1 (Abblendlicht)H1
(Abblendlicht)
BODEN
■ Basierend auf 3-Meter-Projektionsfläche
