Page 11 of 710

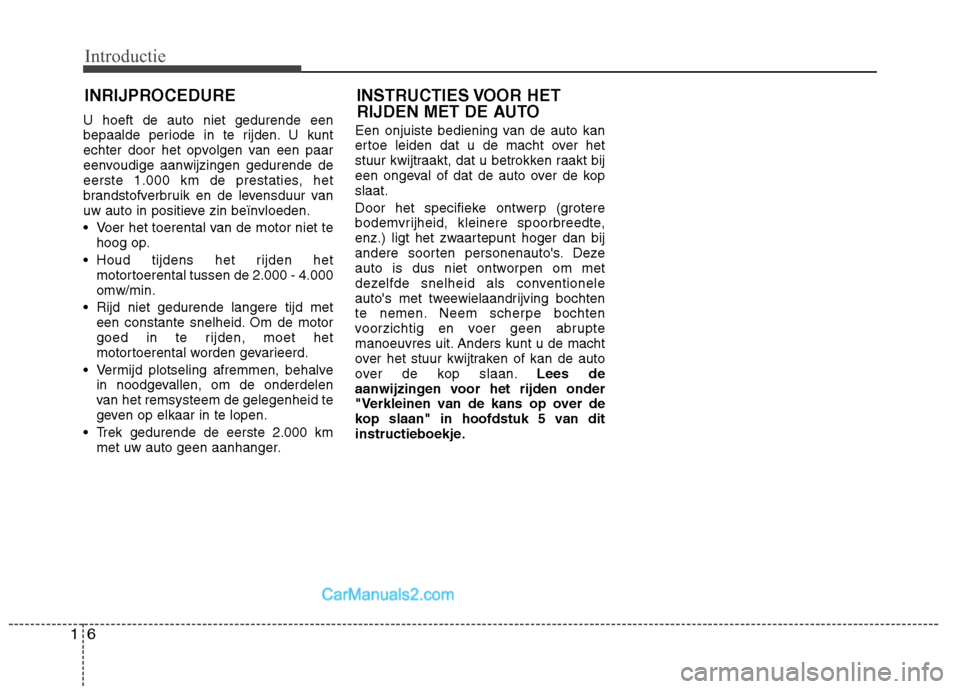

Introductie
6
1
U hoeft de auto niet gedurende een
bepaalde periode in te rijden. U kunt
echter door het opvolgen van een paar
eenvoudige aanwijzingen gedurende de
eerste 1.000 km de prestaties, het
brandstofverbruik en de levensduur van
uw auto in positieve zin beïnvloeden.
Voer het toerental van de motor niet te
hoog op.
Houd tijdens het rijden het motortoerental tussen de 2.000 - 4.000 omw/min.
Rijd niet gedurende langere tijd met een constante snelheid. Om de motor
goed in te rijden, moet het
motortoerental worden gevarieerd.
Vermijd plotseling afremmen, behalve in noodgevallen, om de onderdelen
van het remsysteem de gelegenheid te
geven op elkaar in te lopen.
Trek gedurende de eerste 2.000 km met uw auto geen aanhanger. Een onjuiste bediening van de auto kan
ertoe leiden dat u de macht over het
stuur kwijtraakt, dat u betrokken raakt bij
een ongeval of dat de auto over de kopslaat.
Door het specifieke ontwerp (grotere
bodemvrijheid, kleinere spoorbreedte,
enz.) ligt het zwaartepunt hoger dan bij
andere soorten personenauto's. Deze
auto is dus niet ontworpen om met
dezelfde snelheid als conventionele
auto's met tweewielaandrijving bochten
te nemen. Neem scherpe bochten
voorzichtig en voer geen abrupte
manoeuvres uit. Anders kunt u de macht
over het stuur kwijtraken of kan de auto
over de kop slaan.
Lees de
aanwijzingen voor het rijden onder
"Verkleinen van de kans op over de
kop slaan" in hoofdstuk 5 van dit
instructieboekje.
INSTRUCTIES VOOR HET
RIJDEN MET DE AUTO
INRIJPROCEDURE
Page 12 of 710

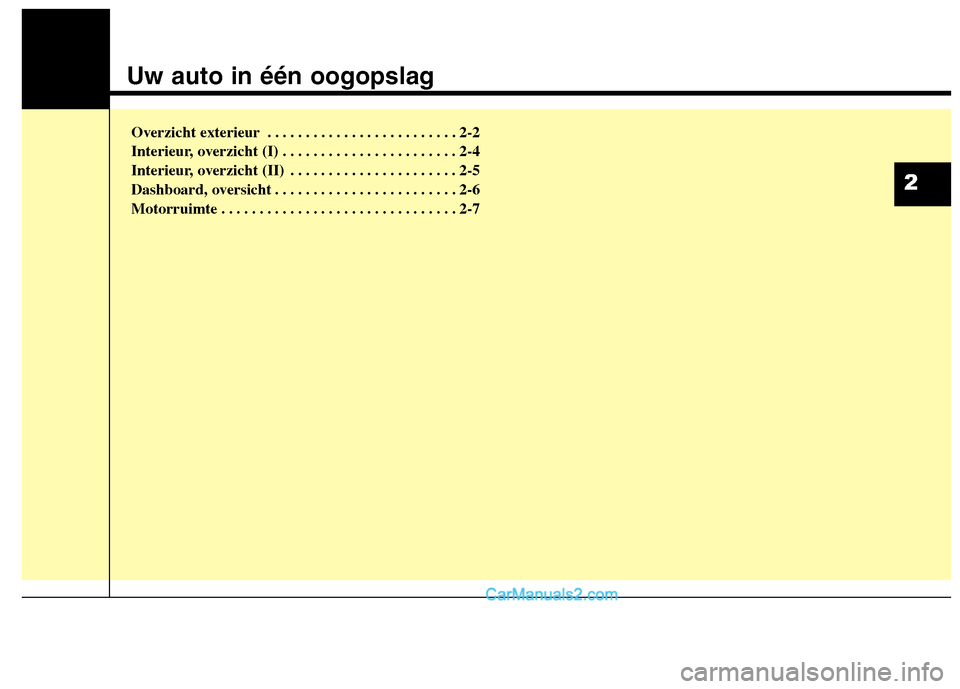

Uw auto in één oogopslag
Overzicht exterieur . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Interieur, overzicht (I) . . . . . . . . . . . . . . . . . . . . . . . 2-4
Interieur, overzicht (II) . . . . . . . . . . . . . . . . . . . . . . 2-5
Dashboard, oversicht . . . . . . . . . . . . . . . . . . . . . . . . 2-6
Motorruimte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
2
Page 13 of 710
Uw auto in één oogopslag
2
2

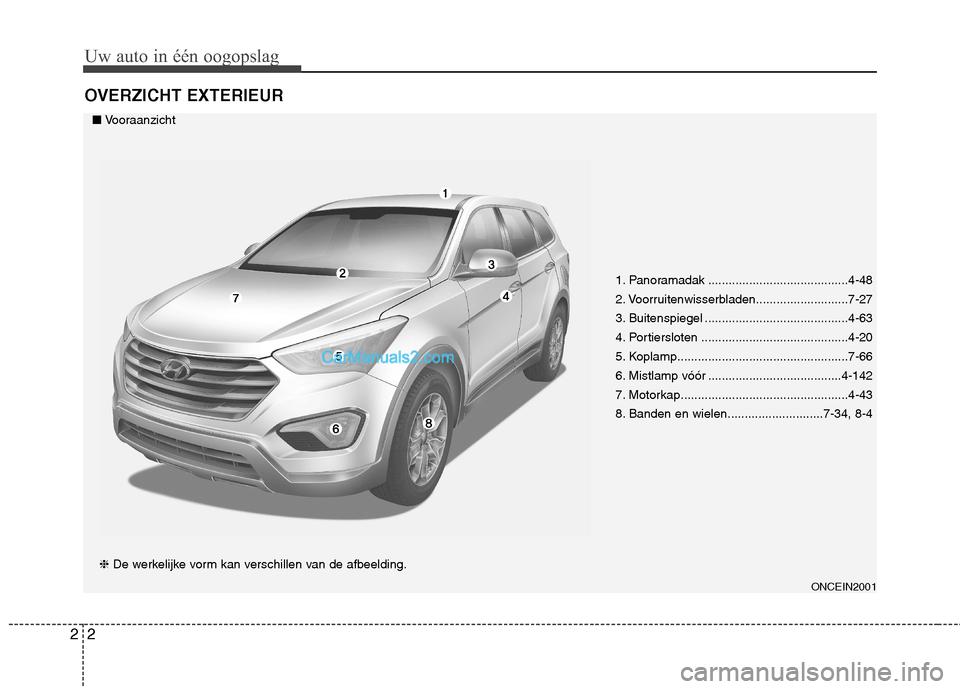

OVERZICHT EXTERIEUR
ONCEIN2001
1. Panoramadak .........................................4-48
2. Voorruitenwisserbladen...........................7-27
3. Buitenspiegel ..........................................4-63
4. Portiersloten ...........................................4-20
5. Koplamp..................................................7-66
6. Mistlamp vóór .......................................4-142
7. Motorkap.................................................4-43
8. Banden en wielen............................7-34, 8-4
■
Vooraanzicht
❈ De werkelijke vorm kan verschillen van de afbeelding.
Page 14 of 710
23
Uw auto in één oogopslag
ONCEIN2002
1. Antenne ................................................4-202
2. Ontwaseming ........................................4-155
3. Parkeerhulp ..........................................4-112
4. Tankdopklep ...........................................4-45
5. Sleepoog ................................................6-35
6. Achterlichtunit ........................................7-75
7. Achterruitenwisserblad ..........................7-29
8. Derde remlicht .......................................7-77
9. Achteruitrijcamera.................................4-133
■

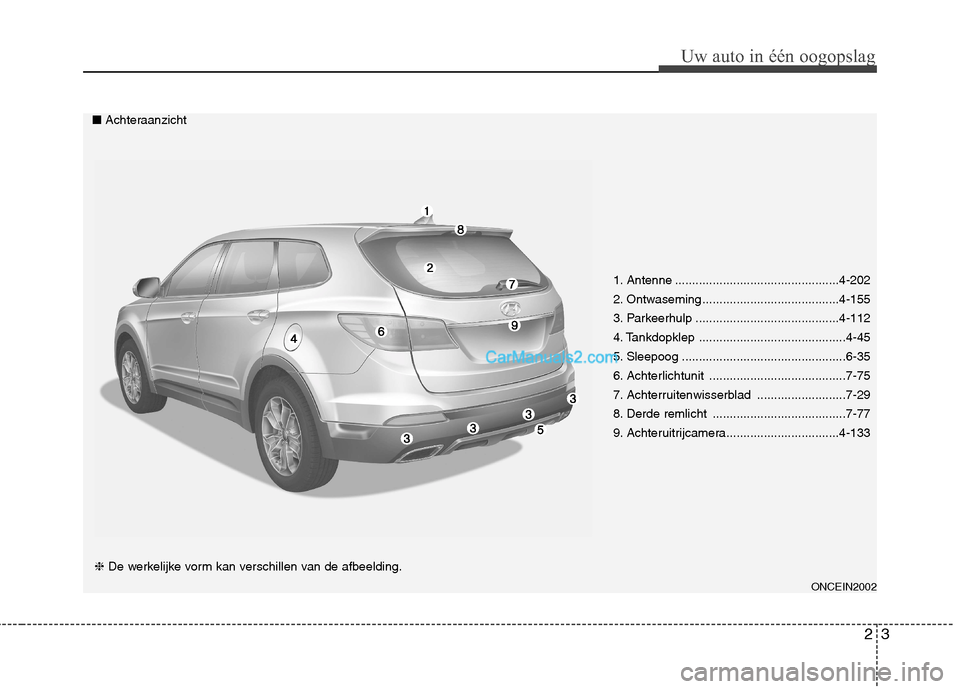

Achteraanzicht
❈ De werkelijke vorm kan verschillen van de afbeelding.
Page 15 of 710
Uw auto in één oogopslag
4
2

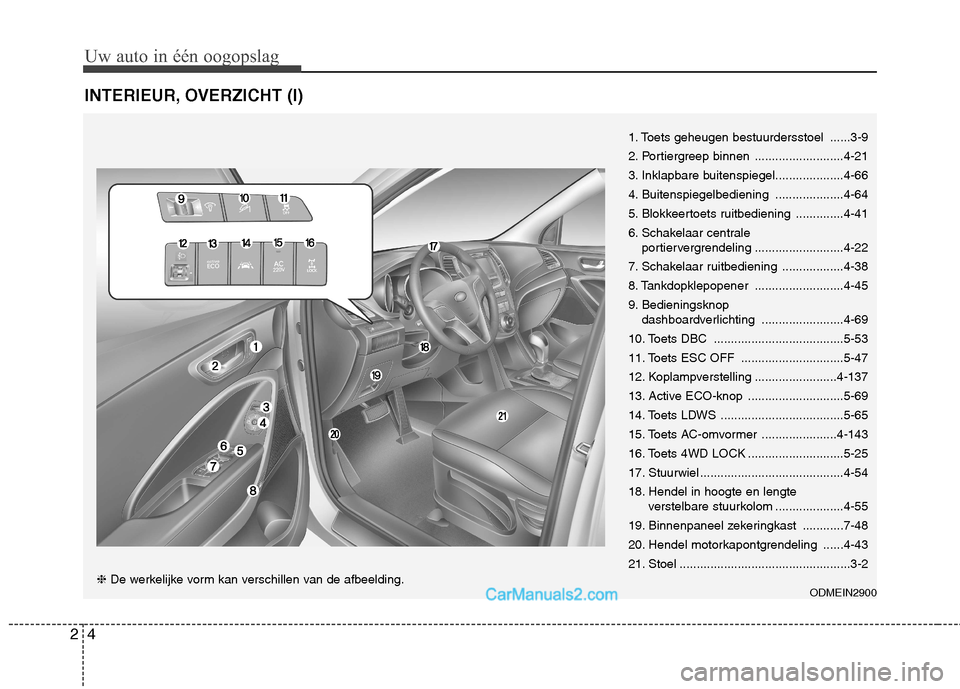

INTERIEUR, OVERZICHT (I)
1. Toets geheugen bestuurdersstoel ......3-9
2. Portiergreep binnen ..........................4-21
3. Inklapbare buitenspiegel....................4-66
4. Buitenspiegelbediening ....................4-64
5. Blokkeertoets ruitbediening ..............4-41
6. Schakelaar centrale
portiervergrendeling ..........................4-22
7. Schakelaar ruitbediening ..................4-38
8. Tankdopklepopener ..........................4-45
9. Bedieningsknop dashboardverlichting ........................4-69
10. Toets DBC ......................................5-53
11. Toets ESC OFF ..............................5-47
12. Koplampverstelling ........................4-137
13. Active ECO-knop ............................5-69
14. Toets LDWS ....................................5-65
15. Toets AC-omvormer ......................4-143
16. Toets 4WD LOCK ............................5-25
17. Stuurwiel ..........................................4-54
18. Hendel in hoogte en lengte verstelbare stuurkolom ....................4-55
19. Binnenpaneel zekeringkast ............7-48
20. Hendel motorkapontgrendeling ......4-43
21. Stoel ..................................................3-2
ODMEIN2900
❈De werkelijke vorm kan verschillen van de afbeelding.
Page 16 of 710
25
Uw auto in één oogopslag

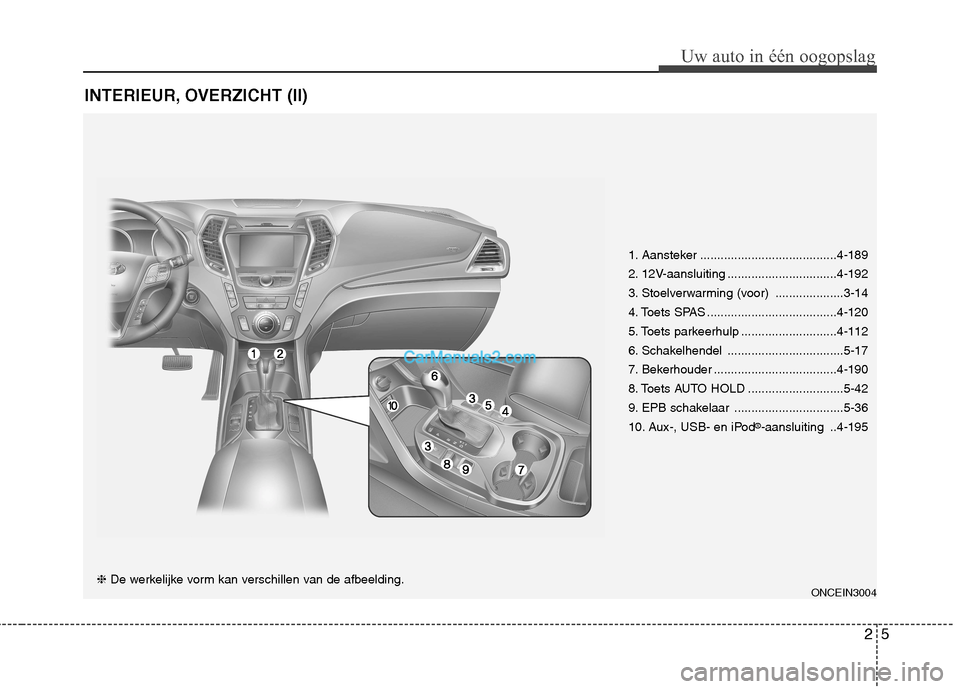

INTERIEUR, OVERZICHT (II)
ONCEIN3004
1. Aansteker ........................................4-189
2. 12V-aansluiting ................................4-192
3. Stoelverwarming (voor) ....................3-14
4. Toets SPAS ......................................4-120
5. Toets parkeerhulp ............................4-112
6. Schakelhendel ..................................5-17
7. Bekerhouder ....................................4-190
8. Toets AUTO HOLD ............................5-42
9. EPB schakelaar ................................5-36
10. Aux-, USB- en iPod®
-aansluiting ..4-195
❈ De werkelijke vorm kan verschillen van de afbeelding.
Page 17 of 710
Uw auto in één oogopslag
6
2

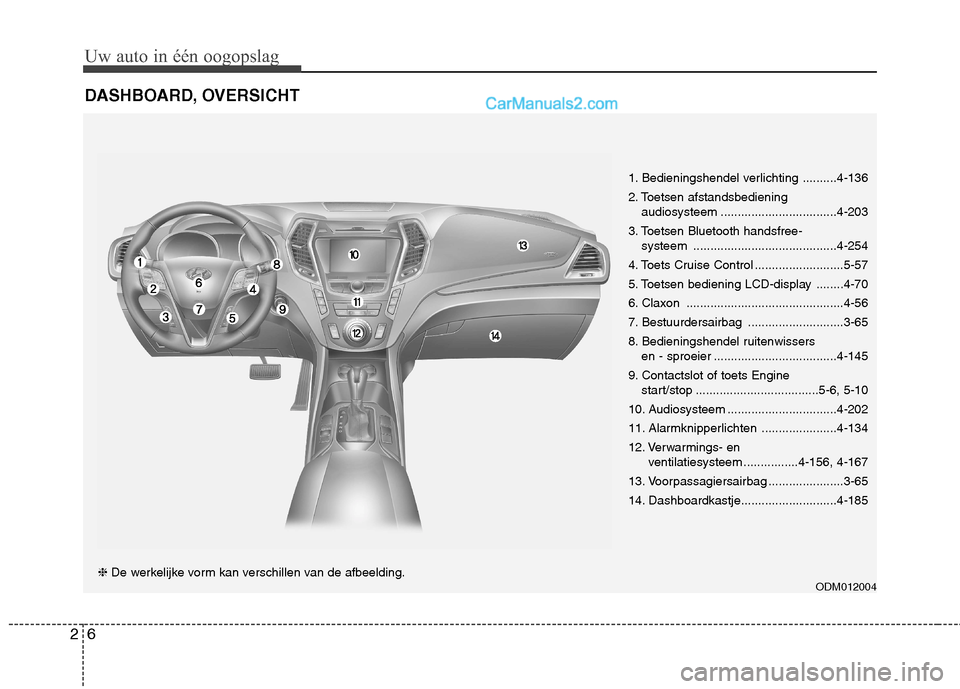

DASHBOARD, OVERSICHT
1. Bedieningshendel verlichting ..........4-136
2. Toetsen afstandsbediening
audiosysteem ..................................4-203
3. Toetsen Bluetooth handsfree- systeem ..........................................4-254
4. Toets Cruise Control ..........................5-57
5. Toetsen bediening LCD-display ........4-70
6. Claxon ..............................................4-56
7. Bestuurdersairbag ............................3-65
8. Bedieningshendel ruitenwissers en - sproeier ....................................4-145
9. Contactslot of toets Engine start/stop ....................................5-6, 5-10
10. Audiosysteem ................................4-202
11. Alarmknipperlichten ......................4-134
12. Verwarmings- en ventilatiesysteem ................4-156, 4-167
13. Voorpassagiersairbag ......................3-65
14. Dashboardkastje............................4-185
ODM012004
❈De werkelijke vorm kan verschillen van de afbeelding.
Page 18 of 710

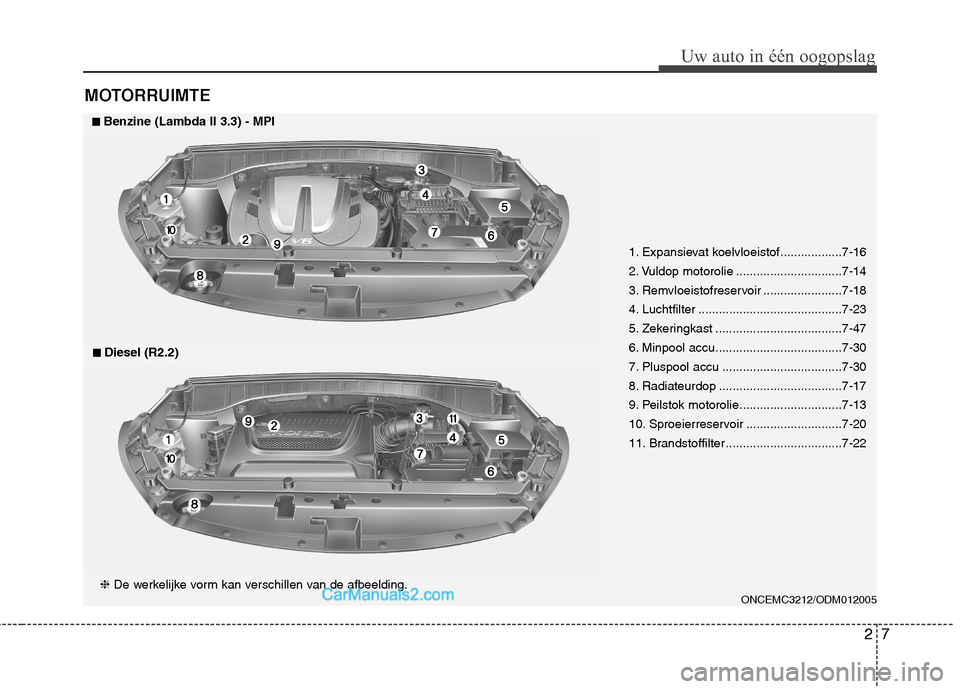

MOTORRUIMTE
27
Uw auto in één oogopslag
ONCEMC3212/ODM012005
■■Benzine (Lambda II 3.3) - MPI
1. Expansievat koelvloeistof ..................7-16
2. Vuldop motorolie ...............................7-14
3. Remvloeistofreservoir .......................7-18
4. Luchtfilter ..........................................7-23
5. Zekeringkast .....................................7-47
6. Minpool accu.....................................7-30
7. Pluspool accu ...................................7-30
8. Radiateurdop ....................................7-17
9. Peilstok motorolie..............................7-13
10. Sproeierreservoir ............................7-20
11. Brandstoffilter ..................................7-22
■
■
Diesel (R2.2)
❈ De werkelijke vorm kan verschillen van de afbeelding.
Page 19 of 710

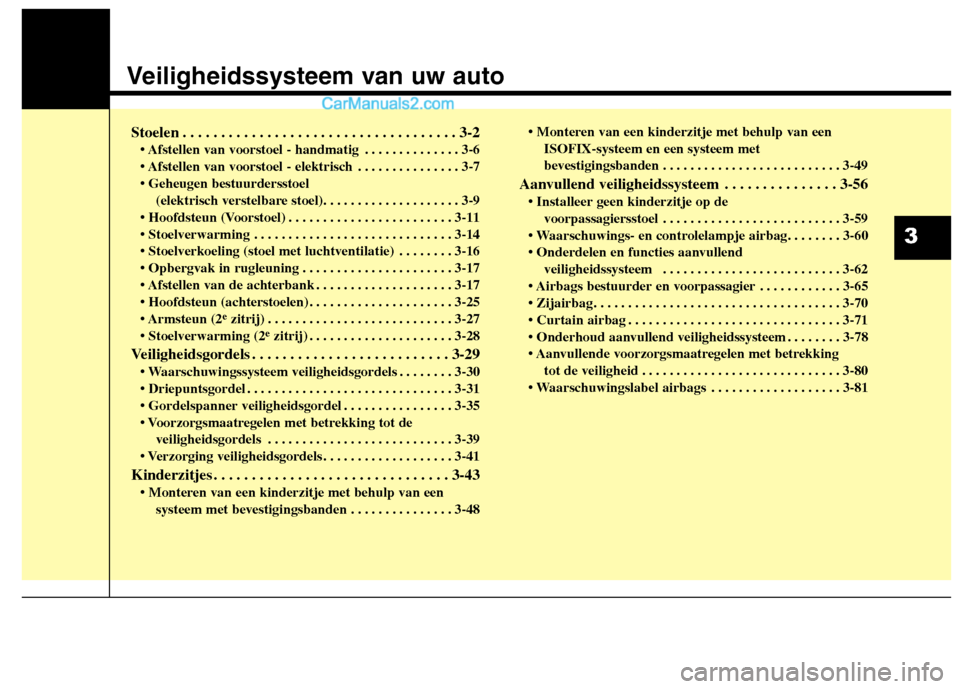

Veiligheidssysteem van uw auto
Stoelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 • Afstellen van voorstoel - handmatig . . . . . . . . . . . . . . 3-6
. . . . . . . . . . . . . . . 3-7 (elektrisch verstelbare stoel). . . . . . . . . . . . . . . . . . . . 3-9
. . . . . . . . . . . . . . . . . . . . . . . . 3-11
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
. . . . . . . . 3-16
. . . . . . . . . . . . . . . . . . . . . . 3-17
. . . . . . . . . . . . . . . . . . . . 3-17
. . . . . . . . . . . . . . . . . . . . . 3-25
(2 e
zitrij) . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
e
zitrij) . . . . . . . . . . . . . . . . . . . . . 3-28
Veiligheidsgordels . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29 . . . . . . . . 3-30
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
. . . . . . . . . . . . . . . . 3-35
veiligheidsgordels . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39
. . . . . . . . . . . . . . . . . . . 3-41
Kinderzitjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43 systeem met bevestigingsbanden . . . . . . . . . . . . . . . 3-48
ISOFIX-systeem en een systeem met
bevestigingsbanden . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
Aanvullend veiligheidssysteem . . . . . . . . . . . . . . . 3-56 voorpassagiersstoel . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59
veiligheidssysteem . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
. . . . . . . . . . . . 3-65
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-70
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-71
. . . . . . . . 3-78
tot de veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-80
. . . . . . . . . . . . . . . . . . . 3-81
3
Page 20 of 710

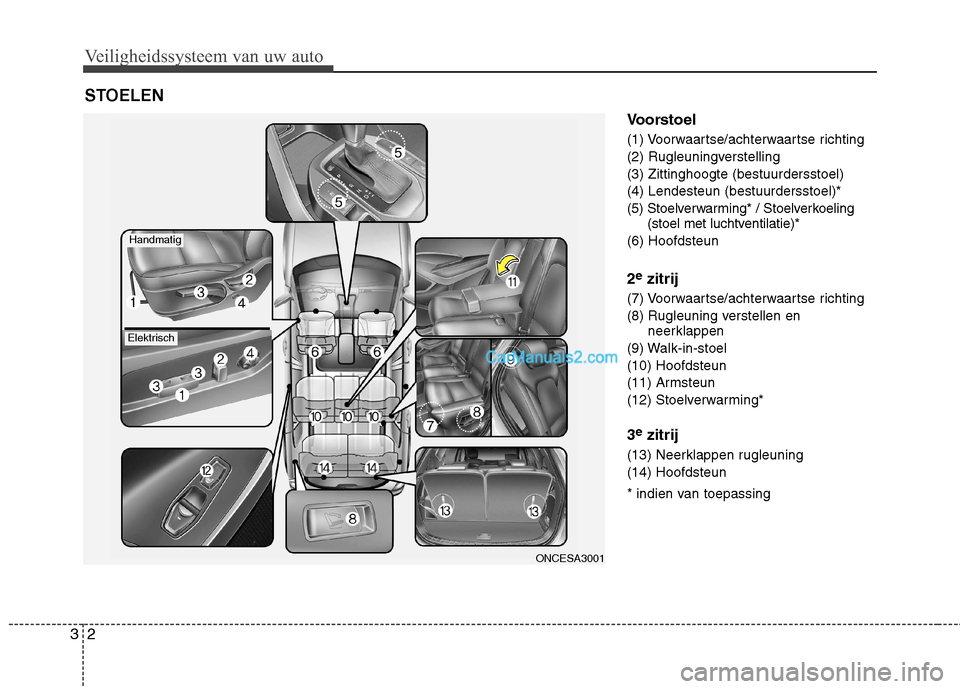

Veiligheidssysteem van uw auto
2
3
Voorstoel
(1) Voorwaartse/achterwaartse richting
(2) Rugleuningverstelling(3) Zittinghoogte (bestuurdersstoel)(4) Lendesteun (bestuurdersstoel)*
(5) Stoelverwarming* / Stoelverkoeling
(stoel met luchtventilatie)*
(6) Hoofdsteun 2 e
zitrij
(7) Voorwaartse/achterwaartse richting
(8) Rugleuning verstellen en neerklappen
(9) Walk-in-stoel(10) Hoofdsteun
(11) Armsteun
(12) Stoelverwarming* 3 e
zitrij
(13) Neerklappen rugleuning (14) Hoofdsteun
* indien van toepassing
STOELEN
ONCESA3001
Handmatig
Elektrisch
