Características de vehículo
124 4
(Continúa)
3. Aparcar en un espacio estrecho
El sistema podría no buscar ningún
espacio para aparcar si el espacio
es demasiado estrecho. Aunque
sea operativo, tenga cuidado.
(Continúa)
OSL040144
(Continúa)
4. Aparcar en diagonal
El sistema es suplementario para el
estacionamiento en paralelo. No
está disponible para el
estacionamiento en diagonal.
Aunque el vehículo pueda entrar en
el espacio, no accione el sistema
de ayuda al estacionamiento smart.
El sistema intentará aparcar el
paralelo.
(Continúa)(Continúa)
5. Aparcar en calzadas
desniveladas
Al aparcar el calzadas
desniveladas, el conductor debe
accionar los pedales
correctamente (acelerador o freno).
De lo contrario, el sistema podría
cancelarse si el vehículo patina o
podría producirse un accidente.
(Continúa)
OSL040145
OLM041291

4 125
Características de vehículo
Funcionamiento del sistema
1. Active el sistema de ayuda al
estacionamiento smart
2. Seleccione el modo de ayuda al
estacionamiento
3. Busque un espacio para aparcar:
conduzca lentamente hacia delante
4. Búsqueda completa: Búsqueda
automática mediante sensor
5. Control del volante
(1) cambie de marcha siguiendo las
instrucciones que aparecen en la
pantalla LCD
(2) conduzca lentamente accionando
el pedal del freno
6. Sistema de ayuda al estacionamiento
smart completado
7. Si es necesario, ajuste manualmente
la posición del vehículo.(Continúa)
7. Si hay un obstáculo en el
espacio para aparcar
El sistema podría buscar un
espacio para aparcar aunque se
detecte un obstáculo en el espacio
para aparcar. Si continúa
aparcando el vehículo utilizando el
sistema, podría producirse un
accidente.
No confíe únicamente en el sistema
de ayuda al estacionamiento smart.
OLM041272
(Continúa)
6. Aparcar detrás de un camión
Podría producirse un accidente al
aparcar detrás de un vehículo más
alto que el suyo. Por ejemplo
autobús, camión, etc.
(Continúa)
OLM041274

Características de vehículo
126 4
✽ATENCIÓN
• Antes de activar el sistema,
compruebe si las condiciones
permiten utilizar el sistema.
• Por motivos de seguridad, accione
siempre el pedal del freno excepto
durante la conducción.
1. Active el sistema de ayuda al
estacionamiento smart
• Pulse el botón del sistema de ayuda al
estacionamiento smart (el indicador
del botón se iluminará).
• El sistema de ayuda al
estacionamiento quedará activado (el
indicador del botón se iluminará).
Si se detecta un obstáculo se oirá una
señal acústica de advertencia.
• Pulse de nuevo el botón del sistema de
ayuda al estacionamiento smart
durante más de 2 segundos para
apagar el sistema.• El sistema de ayuda al
estacionamiento smart está en la
posición OFF por defecto siempre que
la llave de encendido se encuentre en
posición ON.
ODM042240

4 127
Características de vehículo
ODMEDR2101/ODMEDR2101SE/ODMEDR2114/ODMEDR2114SE ■Lado derecho
- Modo paralelo ■Lado derecho
- Modo paralelo ■Lado izquierdo
- Modo paralelo ■Lado izquierdo
- Modo paralelo
• Seleccione el modo de ayuda al
estacionamiento pulsando el botón
del sistema de ayuda al
estacionamiento smart con la palanca
de cambio en N (punto muerto) o D
(conducción) y el pedal del freno
pisado.
• El modo paralelo del lado derecho se
selecciona automáticamente al
seleccionar el modo de ayuda al
estacionamiento.
• Para seleccionar el modo paralelo del
lado izquierdo, pulse de nuevo el
botón del sistema de ayuda al
estacionamiento smart.
• Si el botón se pulsa de nuevo, el
sistema se apaga.

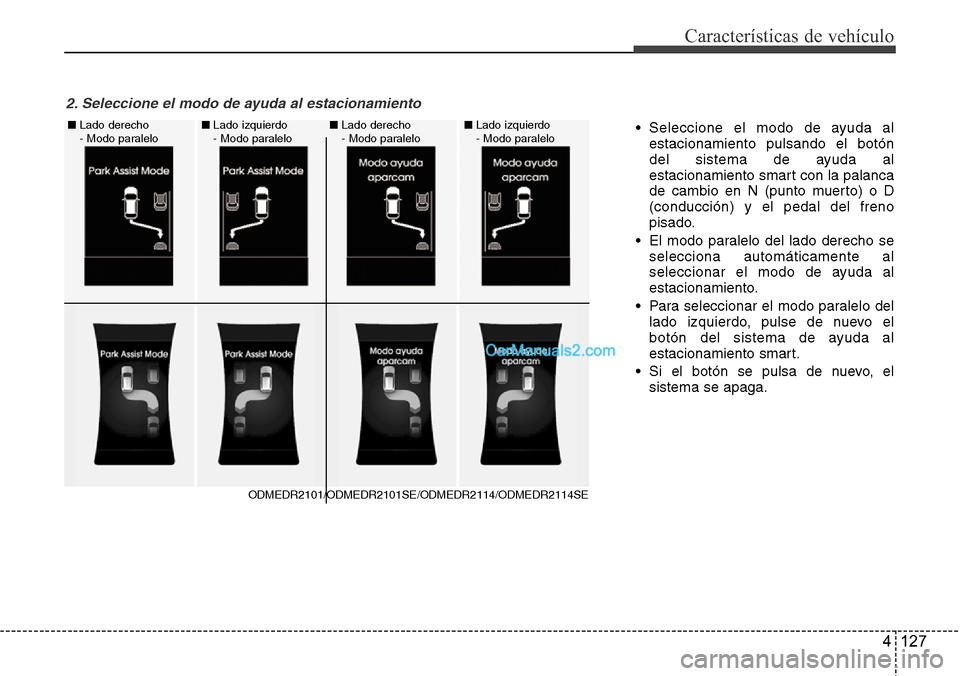

2. Seleccione el modo de ayuda al estacionamiento

Características de vehículo
128 4

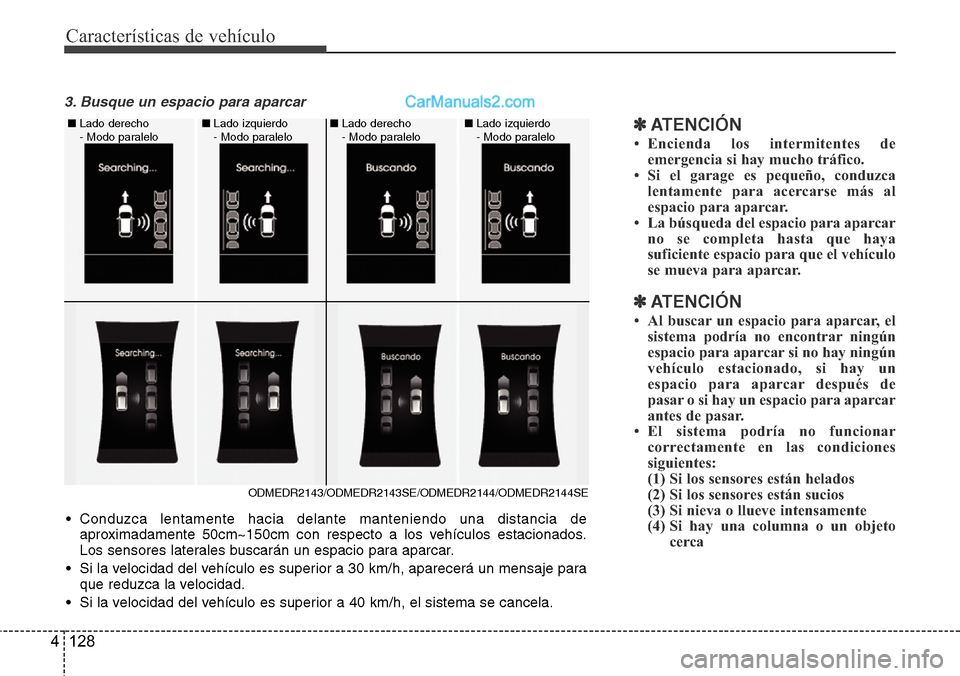

3. Busque un espacio para aparcar
✽ATENCI

4 129
Características de vehículo
✽ATENCIÓN
Conduzca lentamente hacia delante
manteniendo una distancia de
aproximadamente 50cm~150cm con
respecto a los vehículos estacionados. Si
no se mantiene esta distancia, es posible
que el sistema no pueda buscar un
espacio para aparcar.
PRECAUCIÓN
Tras completar la búsqueda de un
espacio para aparcar, siga
utilizando el sistema después de
comprobar los alrededores.
OLM041273 50~150 cm
ODMEDR2116/ODMEDR2116SE
ODMEDR2103/ODMEDR2103SE
PRECAUCIÓN
Mientras se usa el sistema de
ayuda al estacionamiento smart, si
se activa el Auto Hold, aparecerá el
mensaje arriba indicado. Desactive
la operación Auto Hold. Al cancelar
la operación Auto Hold pisando el
pedal del acelerador, compruebe
siempre la zona cercana al
vehículo.
■Tipo A
■Tipo B

Características de vehículo
130 4
4. Búsqueda completa
ODMEDR2104/ODMEDR2104SE/ODMEDR2145/ODMEDR2145SE ■Lado derecho
- Modo paralelo ■Lado derecho
- Modo paralelo ■Lado izquierdo
- Modo paralelo ■Lado izquierdo
- Modo paralelo
Al conducir hacia delante buscando un
espacio para aparcar, aparecerá el
mensaje que se indica arriba con una
señal acústica cuando se complete la
búsqueda. Detenga el vehículo y cambie
a la posición R (marcha atrás).
PRECAUCIÓN
• Conduzca siempre lentamente
accionando el pedal del freno.
• Si el espacio para aparcar es
demasiado pequeño, el sistema
podría cancelarse en la fase de
control del volante. No aparque el
vehículo si el espacio es
demasiado pequeño.

4 131
Características de vehículo

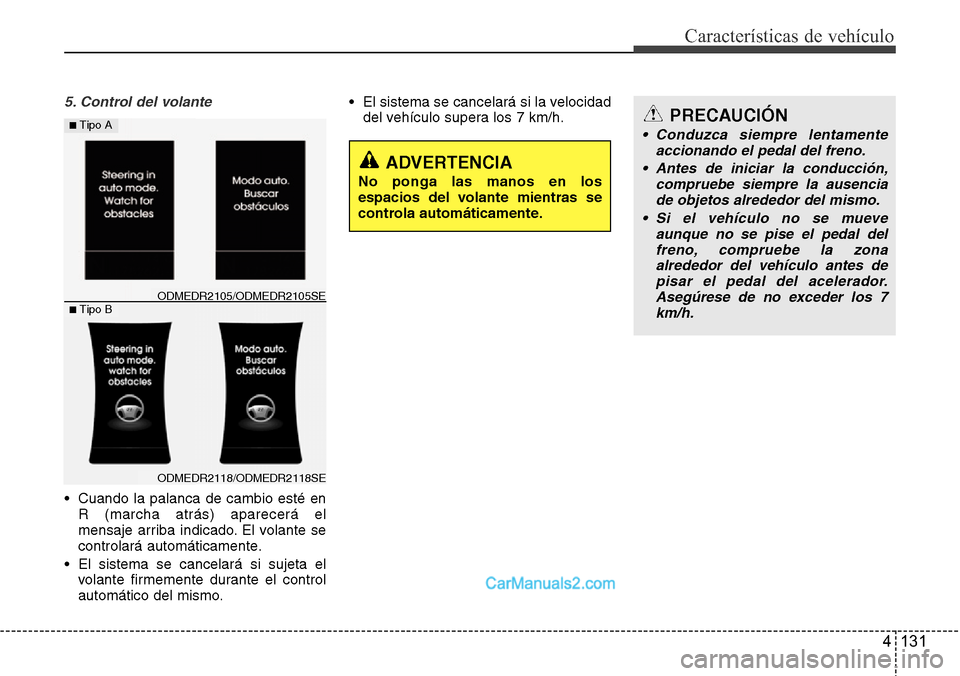

5. Control del volante
• Cuando la palanca de cambio esté en
R (marcha atrás) aparecerá el
mensaje arriba indicado. El volante se
controlará automáticamente.
• El sistema se cancelará si sujeta el
volante firmemente durante el control
automático del mismo.• El sistema se cancelará si la velocidad
del vehículo supera los 7 km/h.
ADVERTENCIA
No ponga las manos en los
espacios del volante mientras se
controla automáticamente.
ODMEDR2118/ODMEDR2118SE
ODMEDR2105/ODMEDR2105SE
PRECAUCIÓN
• Conduzca siempre lentamente
accionando el pedal del freno.
• Antes de iniciar la conducción,
compruebe siempre la ausencia
de objetos alrededor del mismo.
• Si el vehículo no se mueve
aunque no se pise el pedal del
freno, compruebe la zona
alrededor del vehículo antes de
pisar el pedal del acelerador.
Asegúrese de no exceder los 7
km/h.■Tipo A
■Tipo B

Características de vehículo
132 4
✽ATENCIÓN
• Si no sigue las instrucciones, es posible
que no pueda aparcar el vehículo.
Sin embargo, si se activa la señal
acústica del sistema de ayuda al
estacionamiento (máx. 30 cm de
distancia con respecto al objeto: pitido
continuo), conduzca el vehículo
lentamente en sentido contrario al
objeto detectado tras comprobar los
alrededores.
• Compruebe siempre los alrededores
antes de conducir el vehículo si se
activa la señal acústica del sistema de
ayuda al estacionamiento (máx. 30 cm
de distancia con respecto al objeto:
pitido continuo) por haber un objeto
cerca del vehículo.
Para cancelar el sistema mientras aparca
Pulse el botón del sistema de ayuda al
estacionamiento smart o gire el volante a
la derecha o a la izquierda.

4 133
Características de vehículo

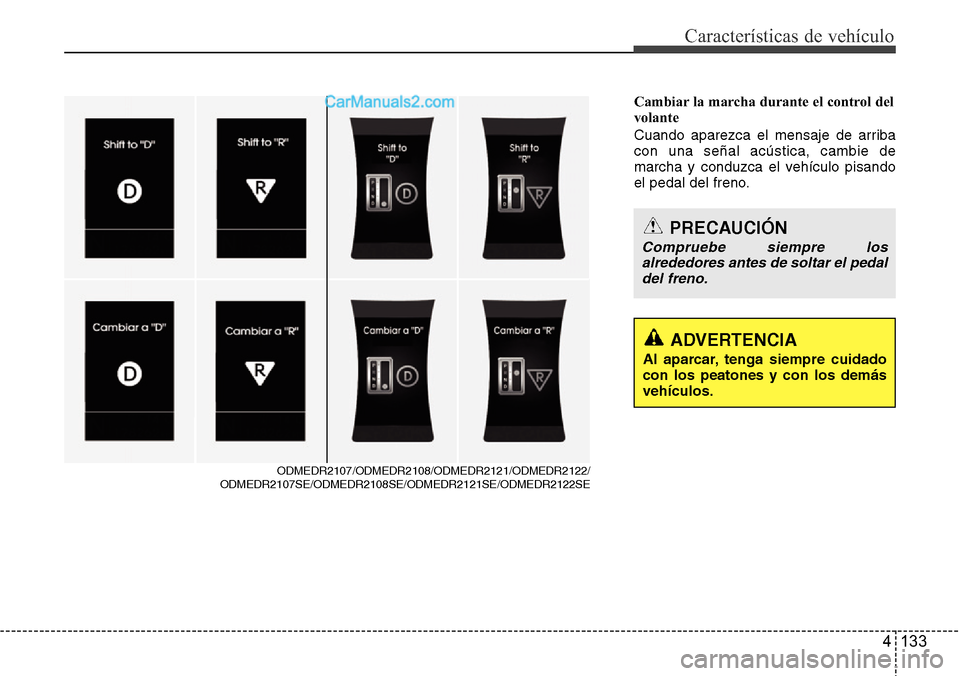

Cambiar la marcha durante el control del
volante
Cuando aparezca el mensaje de arriba
con una señal acústica, cambie de
marcha y conduzca el vehículo pisando
el pedal del freno.
ADVERTENCIA
Al aparcar, tenga siempre cuidado
con los peatones y con los demás
vehículos.
PRECAUCIÓN
Compruebe siempre los
alrededores antes de soltar el pedal
del freno.
ODMEDR2107/ODMEDR2108/ODMEDR2121/ODMEDR2122/
ODMEDR2107SE/ODMEDR2108SE/ODMEDR2121SE/ODMEDR2122SE
