Hyundai Grandeur 2004 Betriebsanleitung (in German)

WARTUNG DES FAHRZEUGS 5- 5
F040A04L-GST WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen. R : Auswechseln I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
FAHRBEAN-
SPRUCHUNG
ALLE 7.500 KM ODER ALLE 6 MONATE HÄUFIGER HÄUFIGERALLE 60.000 KM ODER ALLE 48 MONATEHÄUFIGER HÄUFIGER HÄUFIGER ALLE 15.000 KM ODER ALLE 12 MONATE ALLE 100.000 KMALLE 45.000 KM ODER ALLE 36 MONATE HÄUFIGER
R R RR
I I I I
R R R
WARTUNG WARTUNGSINTERVALL
WARTUNGSPUNKTMOTORÖL UND FILTER LUFTFILTER ZÜNDKERZENZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBENHINTERRADBREMSTROMMELN/ -BELÄGE/HANDBREMSE LENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖL UND FILTER KLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE)
STARKE FAHRZEUGBEANSPRUCHUNG
A - Häufige Kurzstreckenfahrt
B - Ausgedehnter Leerlauf
C - Fahren in Umgebung mit staubhaltiger Luft
D - Fahren auf Straßen mit Streusalz oder anderen
korrosiven Stoffen oder bei sehr kaltem Wetter
E - Fahren in sandigen Gegenden F - Fahrtanteil von mehr als 50% in dichtem
Stadtverkehr bei heißen Temperaturen von über 32°C
G - Fahren in den Bergen
H - Anhängerbetrieb
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
A, B, C, F, H C, E B, H D, E, F, GC, D, G, H C, D, G, H C, D, E, F C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, I, J C, E

5- 6 WARTUNG DES FAHRZEUGS
F060A01A-AST ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE F060C01A-AST
o Kraftstoffilter Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgeschwin-digkeit des Fahrzeuges,Beschädigungen der Abgasanlage undStartproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, muß derFilter möglicherweise häufigerausgewechselt werden.Nach Einbau eines neuen Filters denMotor einige Minuten laufen lassen und an den Anschlußstellen auf Undichtigkeiten prüfen. F060D01A-AST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die Drehzahl herabsetzen, mit der ein Fahrzeugbetrieben werden kann. Darüber hinauskann er zu erschwertenStartbedingungen führen. Befindensich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuell häufiger ausgewechselt werden. Nach F060E01A-AST o Zahnriemen Alle mit dem Zahnriementrieb in Verbindung stehenden Teile aufVerschleiß und Beschä-digungkontrollieren. Defekte Teile ersetzen. F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof- ftankdeckel sind in den im Wartungsplan vorgeschriebenen Intervallen zu überprüfen.Sicherstellen, daß ein neuer Kraftstoff-dampfschlauch oder Kraftstofftank-deckel richtig eingebaut wird.
F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeituntersuchen und, falls erforderlich,austauschen. Die Treibriemen müssenin regelmäßigen Abständen auf dieerforderliche Spannung überprüft und auf den erforderlichen Wert eingestellt werden.
F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen entsprechend der in derWartungstabelle aufgeführtenWartungsintervalle ausgewechseltwerden. Wird das Fahrzeug unter hoherFahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motorenöl und Filter erforderlich.
dem Einsetzen eines neuen Filtersden Motor einige Minuten lang laufenlassen und die Anschlüsse auf undichteStellen überprüfen.

WARTUNG DES FAHRZEUGS 5- 7
F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärmeverzug und mechanischeBeschädigungen überprüfen. Hartesund sprödes Gummi, Risse, kleineSpalte, Ausfransungen, Schnitte,Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sichin der Nähe von Wärmequellen, z.B. inder Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einerWärmequelle oder einem sichbewegenden Teil in Berührung kommt,das Wärmeverzug oder mechanischeAbnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauch- schellen und verbindungsstücke aufSicherheit untersuchen und obundichte Stellen vorhanden sind. Beieinem Anzeichen von Beeinträchtigungoder Beschädigung müssen die Schläuche sofort ausgewechselt werden. F060J01A-AST
o Zündkerzen Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrektenWärmebereich aufweisen. F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse aufUndichtigkeit und Beschädigungprüfen. Beschädigte Teileauswechseln. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der in der Wartungstabelle aufgeführtenWartungsinter- valle ausgewechseltwerden.
F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden.
F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entsprechend den Angaben in derWartungstabelle auswechseln. HINWEIS: Bei niedrigem Ölstand vor dem
Hinzufügen von Öl den Behälter zuerst auf mögliche undichteStellen untersuchen. Nicht zuvielÖl einfüllen. F070E04A-GST
o Automatikgetriebeöl Der Ölstand muß im Bereich "HOT" des Ölmeßstabs liegen, nachdem derMotor und das Getriebe die normaleBetriebstemperatur erreicht haben.Den Stand des Automatikgetriebeölsbei laufendem Motor und in Neutralstellung mit angezogener Feststellbremse prüfen. ZumAuswechseln oder Auffüllen DIAMOND
ATF SP-III oder SK ATF SP-IIIverwenden.

5- 8 WARTUNG DES FAHRZEUGS
F070L01A-AST
o Befestigungsschrauben der
Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen.
F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. NurBremsflüssigkeit mit der DOT3 oderDOT 4-Spezifikation verwenden. F070H01A-AST
o Hinterradbremstrommeln und
-beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch undübermäßigen Verschleiß überprüfen.Das gesamte Handbremssystem, z.B.
Handbremshebel, Kabel usw. überprüfen. Genauere Wartungsanweisungen sind demWerkstatthandbuch zu entnehmen. F070J01A-AST o Bremsklötze, -sättel und - scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben aufSchlag und Verschleiß und dieBremssättel auf Flüssigkeitsundichtig- keiten prüfen. F070K01A-AST
o Auspuffrohr und -
schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitzoder Beschädigung überprüfen.
F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse,Beeinträchtigung und undichte Stellenüberprüfen. Abgenutzte oderbeschädigte Teile sofort auswechseln.

WARTUNG DES FAHRZEUGS 5- 9
F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spielüberprüfen. Das Gestänge aufBiegungen oder Beschädigungüberprüfen. Die Staubschutzfalten-bälge und Kugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen.Beschädigte Teile auswechseln. F070N01A-AST
o Servolenkpumpe, Riemen und Schläuche
Die Servolenkpumpe und die Schläuche auf Undichtigkeit undBeschädigung prüfen. Beschädigteoder undichte Teile sofortauswechseln. Den Servolenkriemenauf Schnitte, Risse, übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wie erforderlichauswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitäts-minderung oder Beschädigungüberprüfen. Beschädigte Teileauswechseln und, falls erforderlich,
neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit und Beschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlageentsprechend dem jeweiligenWerkstatt-handbuch prüfen.

6. SELBSTHILFE
Motorraum ....................................................................................... 6-2
Tägliche Routinekontrollen ............................................................. 6-5
Überprüfung des Motoröls ............................................................. 6-6
Öl-und Filterwechsel ....................................................................... 6-7
Überprüfung und Auswechslung des Motorkühlmittels ................. 6-9Zündkerzen ................................................................................... 6-11
Auswechseln des Luftfilters ......................................................... 6-12
Überprüfung des Getriebeöls (Schaltgetriebe) ............................ 6-14
Überprüfung des Getriebeöls (Automatikgetriebe) ...................... 6-15
Überprüfung der Bremsen ........................................................... 6-17
Überprüfen der Kupplungsflüssigkeit ........................................... 6-18
Pflege der Klimaanlage ................................................................ 6-19
Staub-und Pollenfilter Auswechseln ............................................ 6-20
Überprüfung der Keilriemen ......................................................... 6-23
Überprüfung und Auswechslung der Sicherungen ...................... 6-23
Servolenkungsflüssigkeitsstand ................................................... 6-26
Einstellen der Scheinwerfer ......................................................... 6-27
Auswechseln der Glühlampe ....................................................... 6-29
Beschreibung der Verteilerkasten ................................................ 6-37
6

6- 2 SELBSTHILFE
G010C01L
G010C01L-AST MOTORRAUM (3,5V6)
5. Motoröleinfüllverschluß
6. Motoröl-Meßstab
7. Kühlerdeckel
8. Automatikgetriebeflüssigkeit-Meßstab (Falls vorhanden)
9. Luftfilterelement
1. Bremsflüssigkeitsausgleichs-
behälter
2. Bremskraftverstärker
3. Scheibenwaschflüssigkeitsaus-
gleichsbehälter
4. Servolenkflüssigkeitsbehälter 10. Motorkühlmittelausgleichs-
behälter
11. Batterie
12. Verteilerkasten im motorraum VORSICHT:
Bei Prüfungs- oderWartungsarbeiten im Motorraumdarauf achten, daß der Kunststoff- Ventildeckel nicht beschädigt wird.
!
12
34 56 7891011
12

SELBSTHILFE 6- 3
HXGS003
164
7891011 1213
235

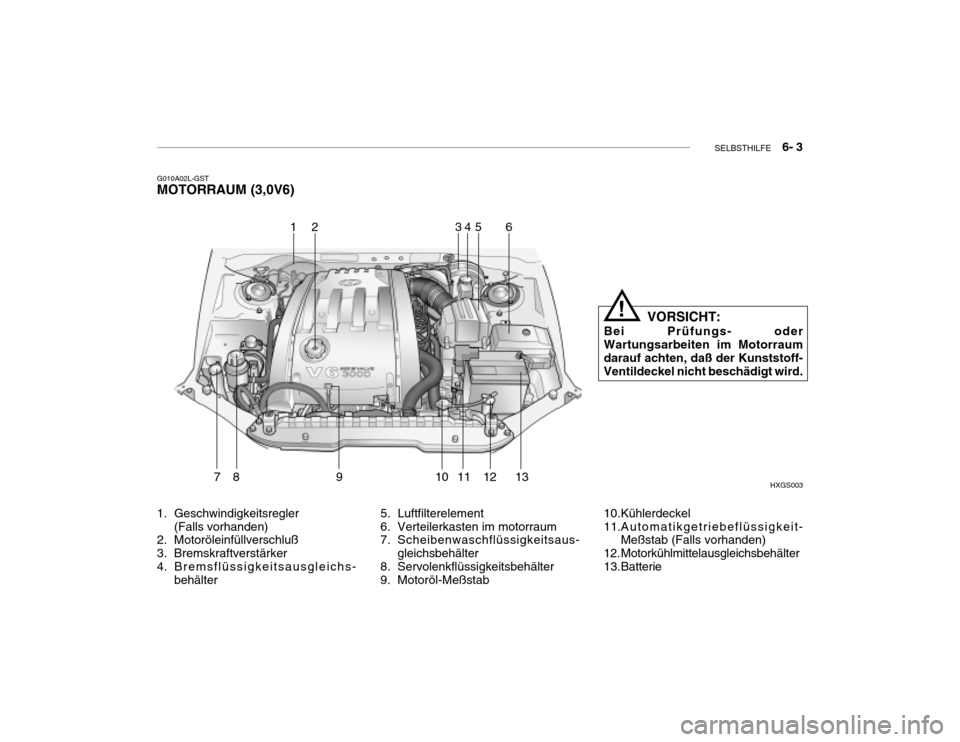

G010A02L-GST MOTORRAUM (3,0V6)
5. Luftfilterelement
6. Verteilerkasten im motorraum
7. Scheibenwaschflüssigkeitsaus-gleichsbehälter
8. Servolenkflüssigkeitsbehälter
9. Motoröl-Meßstab
1. Geschwindigkeitsregler
(Falls vorhanden)
2. Motoröleinfüllverschluß
3. Bremskraftverstärker
4. Bremsflüssigkeitsausgleichs- behälter 10.Kühlerdeckel
11.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
12.Motorkühlmittelausgleichsbehälter
13.Batterie VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckel nicht beschädigt wird.
!

6- 4 SELBSTHILFE
HXGV625

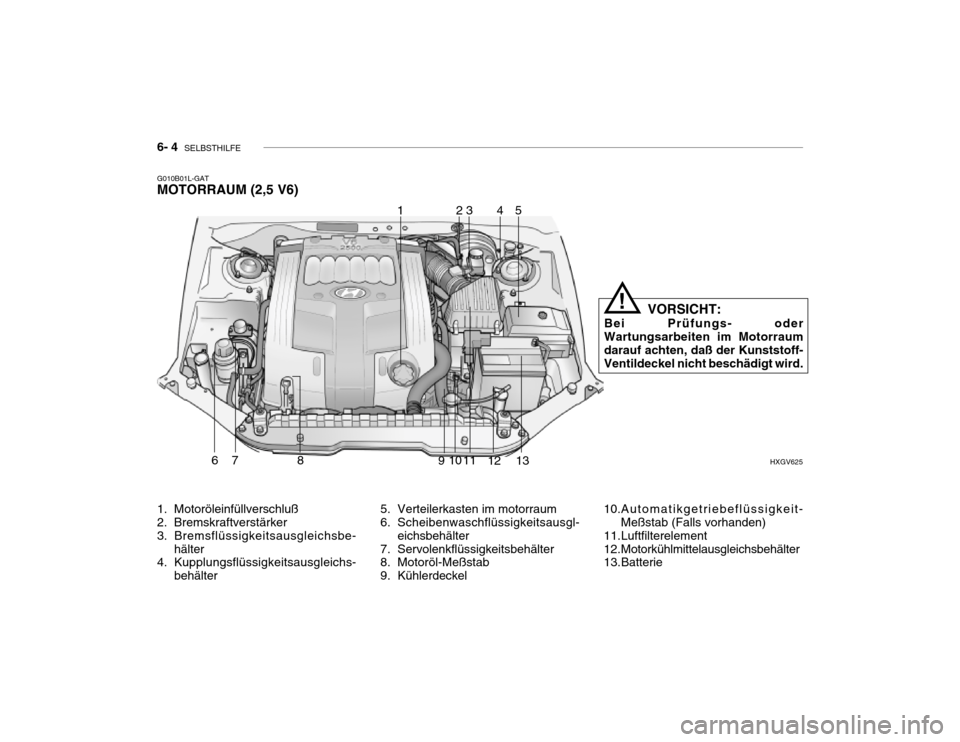

G010B01L-GAT MOTORRAUM (2,5 V6)
53
678910 1112
124
13
5. Verteilerkasten im motorraum
6. Scheibenwaschflüssigkeitsausgl-
eichsbehälter
7. Servolenkflüssigkeitsbehälter
8. Motoröl-Meßstab
9. Kühlerdeckel
1. Motoröleinfüllverschluß
2. Bremskraftverstärker
3. Bremsflüssigkeitsausgleichsbe-
hälter
4. Kupplungsflüssigkeitsausgleichs-
behälter 10.Automatikgetriebeflüssigkeit-
Meßstab (Falls vorhanden)
11.Luftfilterelement
12.Motorkühlmittelausgleichsbehälter
13.Batterie VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraumdarauf achten, daß der Kunststoff- Ventildeckel nicht beschädigt wird.
!

SELBSTHILFE 6- 5
G020A01A-AST TÄGLICHEROUTINEKONTROLLEN Motorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-
Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand des Auspuffanlage
o Flüssigkeitslecks (auf oder unter
Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand G020B02A-AST Fahrzeugaußenausstattung Die folgenden Punkte müssen monatlich überprüft werden:
o Gesamtaussehen und Zustand
o Zustand der Räder und Anzugsdreh-
moment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und
Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen) G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben-
wischers
o Funktion der Hupe
o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich
der Handbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicher- heitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, den Hyundai-Händler um Hilfe bitten.
