Sicherheitssysteme Ihres Fahrzeugs
50
3
C040800ATQ
Warum ist mein Airbag bei einer
Kollision nicht ausgelöst worden?
(Bedingungen zum Auslösen oder
Nicht-Auslösen eines Airbags)
Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche Schutz
-wirkung des Airbags nicht erwartet
werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer Geschwin
-digkeit. In anderen Worten, auch wenn
Ihr Fahrzeug beschädigt und un-brauchbar geworden ist, seien Sie
nicht überrascht, dass die Airbags
nicht ausgelöst wurden.
Airbag-Aufprallsensoren
(1) SRS-Steuermodul
(2) Aufprallsensor vorn
OTQ037026/OTQ037027/OTQ037028
12

351
Sicherheitssysteme Ihres Fahrzeugs
C040801ATQ
Bedingungen zumAuslösen der Airbags
Vordere Airbags
Die vorderen Airbags sind so konzipiert,
dass sie bei einer frontalen Kollision
abhängig von der Aufprallstärke, der
Geschwindigkeit und dem Aufprallwinkel
ausgelöst werden.
VORSICHT
Schlagen Sie nicht gegen Stellen, und verhindern Sie, dass
irgendein Gegenstand gegen die
Stellen schlägt, an denen die
Airbags oder Sensoren montiertsind.
Dies könnte zu einer ungewollten
Airbagauslösung mit daraus
resultierenden schweren oder
tödlichen Verletzungen führen.
Wenn die Einbaulage oder der Lagewinkel der Sensoren auf
irgendeine Art verändert wird,
könnten die Airbags zu einem
unerwarteten Zeitpunkt oder bei
einer Kollision nicht ausgelöst
werden, was schwere oder
tödliche Verletzungen verursa
-chen könnte.
Versuchen Sie deshalb nicht,
Arbeiten an oder im Bereich der
Airbag-Sensoren auszuführen.
Lassen Sie das Fahrzeug von
einem autorisierten HYUNDAI-
Händler prüfen und instand
setzen.
(Fortsetzung)
(Fortsetzung)
Es können Probleme entstehen,wenn der Sensoreinbauwinkel
durch Verformung der vorderen
Stoßfängerverstärkung verändert
wird. Lassen Sie das Fahrzeug
von einem autorisierten
HYUNDAI-Händler prüfen und
instand setzen.
Ihr Fahrzeug ist so konstruiert, dass es bei bestimmten Kollisio
-nen Aufprallenergie absorbiert
und Airbag(s) auslöst.
Wenn zusätzliche Stoßfänger
-schutzvorrichtungen angebracht
werden oder ein nicht originaler
Stoßfänger montiert wird, können
das Aufprallverhalten und die
Airbagsteuerung Ihres Fahrzeugs
ungünstig beeinträchtigt werden.
1TQA2084

Sicherheitssysteme Ihres Fahrzeugs
52
3
Obwohl die vorderen Airbags (Fahrer-
und vorderer Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst werdensollen, können sie auch bei anderen
Kollisionen ausgelöst werden, wenn die
vorderen Aufprallsensoren eine
entsprechende Aufprallstärke feststellen.
Wenn das Fahrzeugchassis Schläge auf
unbefestigten Wegen, der zum Befahren
nicht vorgesehen ist, erhält, können
Airbags ausgelöst werden. Fahren Sie
vorsichtig auf unbefestigten Wegen oder
auf Untergrund, der für Fahrzeugverkehr
nicht vorgesehen ist, um ungewolltes
Auslösen von Airbags zu vermeiden. C040802ATQ
Bedingungen, unter denen Airbags
nicht ausgelöst werden
Bei bestimmten Kollisionen mit geringer Geschwindigkeit ist es möglich, dass Airbags nicht ausgelöst
werden. Airbags sind so konzipiert,dass sie in solchen Fällen nicht
ausgelöst werden, da sie unter diesen
Umständen die Schutzwirkung der
Sicherheitsgurte nicht verbessernkönnen. Die vorderen Airbags sind nicht dafür
vorgesehen, sich bei Heckkollisionen
zu entfalten, weil die Insassen durch
einen Heckaufprall nach hinten bewegt
werden. In diesem Fall könnten
entfaltete Airbags keinen zusätzlichen
Vorteil bieten.
1TQA2086OTQ036087

353
Sicherheitssysteme Ihres Fahrzeugs
Die vorderen Airbags werden beiseitlichen Kollisionen evtl. nicht ausgelöst, da sich die Insassen in die
Richtung der Aufprallseite bewegen
und deshalb könnten entfaltete
vordere Airbags bei seitlichen
Kollisionen keinen zusätzlichen
Personenschutz bieten. Bei einer Kollision in einem
bestimmten Winkel kann die
Aufprallkraft die Insassen in eine
Richtung werfen, wo die Airbags
keinen zusätzlichen Vorteil bietenkönnten und deshalb lösen die
Sensoren die Airbags evtl. nicht aus. Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich das
Fahrzeug vorn nach unten, so dass der
Vorderwagen unter ein höher
stehendes Fahrzeug geraten kann.
Airbags werden in solchen "Unterfahr"-
Situationen evtl. nicht ausgelöst, da die
von den Sensoren erkannte
Aufprallkraft unter diesen Umständen
zu gering sein könnte.
1TQA20891TQA2088OTQ052215

Sicherheitssysteme Ihres Fahrzeugs
54
3
Es ist möglich, dass Airbags bei
Fahrzeugüberschlägen nicht ausgelöst
werden, da die Airbags den Insassen
keinen Schutz gewähren könnten. Es ist möglich, dass Airbags bei einer
Kollision mit einem Objekt wie einem
Pfahl oder einem Baum, wo sich der
Aufprallpunkt auf einen schmalen
Bereich konzentriert und wo nicht die
volle Aufprallkraft an die Sensoren
geliefert wird, nicht ausgelöst werden C041100ATQ
Wartung des Airbag-SystemsDas Airbag-System (SRS) ist eigentlich
wartungsfrei und es sind keine Bauteile
vorhanden, die Sie sicher in Eigenarbeit
warten können. Wenn die Airbag-
Warnleuchte nicht aufleuchtet oderdauerhaft leuchtet, lassen Sie Ihr
Fahrzeug unverzüglich von einem
autorisierten HYUNDAI-Händler prüfen. Alle Arbeiten am SRS-System wie
Ausbau, Einbau, Reparatur und alle
Arbeiten am Lenkrad müssen von einem
autorisierten HYUNDAI-Händler
ausgeführt werden. UnsachgemäßereUmgang mit dem SRS-System kann zu
schweren Personenschäden führen.
1TQA20911TQA2092

355
Sicherheitssysteme Ihres Fahrzeugs

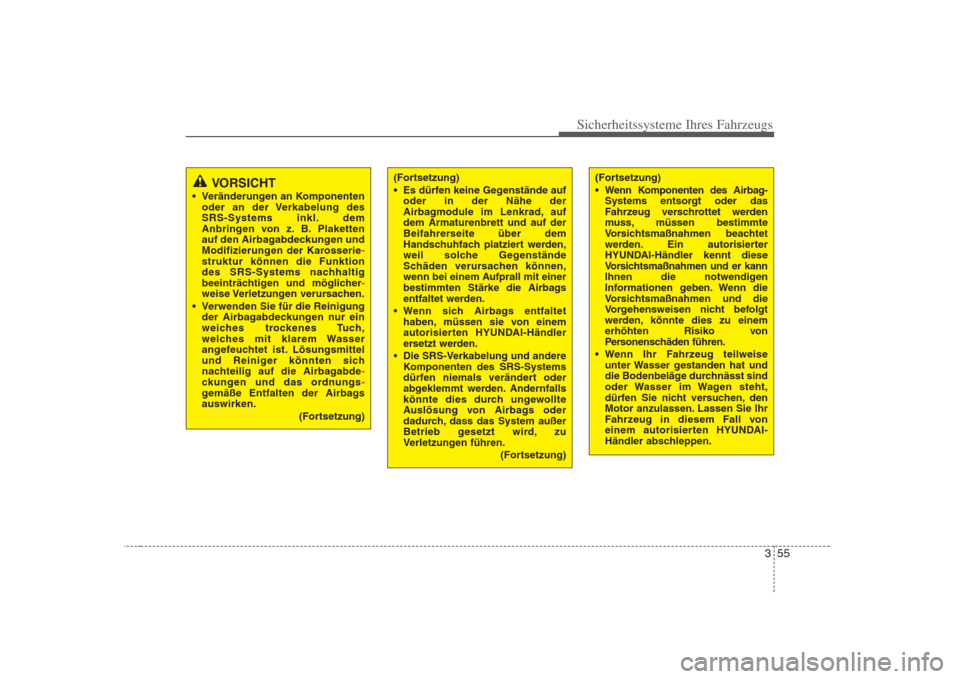

VORSICHT
Veränderungen an Komponenten oder an der Verkabelung des
SRS-Systems inkl. dem
Anbringen von z. B. Plaketten
auf den Airbagabdeckungen und
Modifizierungen der Karosserie
-struktur können die Funktion
des SRS-Systems nachhaltig
beeinträchtigen und möglicher
-weise Verletzungen verursachen.
Verwenden Sie für die Reinigung der Airbagabdeckungen nur ein
weiches trockenes Tuch,
welches mit klarem Wasser
angefeuchtet ist. Lösungsmittel
und Reiniger könnten sich
nachteilig auf die Airbagabde
-ckungen und das ordnungs-gemäße Entfalten der Airbags
auswirken.
(Fortsetzung)
(Fortsetzung)
Es dürfen keine Gegenstände aufoder in der Nähe der
Airbagmodule im Lenkrad, aufdem Armaturenbrett und auf der
Beifahrerseite über dem
Handschuhfach platziert werden,
weil solche Gegenstände
Schäden verursachen können,
wenn bei einem Aufprall mit einer
bestimmten Stärke die Airbags
entfaltet werden.
Wenn sich Airbags entfaltet haben, müssen sie von einem
autorisierten HYUNDAI-Händler
ersetzt werden.
Die SRS-Verkabelung und andere Komponenten des SRS-Systems
dürfen niemals verändert oder
abgeklemmt werden. Andernfalls
könnte dies durch ungewollte
Auslösung von Airbags oder
dadurch, dass das System außer
Betrieb gesetzt wird, zu
Verletzungen führen.
(Fortsetzung)(Fortsetzung)
Wenn Komponenten des Airbag-Systems entsorgt oder das
Fahrzeug verschrottet werden
muss, müssen bestimmte
Vorsichtsmaßnahmen beachtet
werden. Ein autorisierter
HYUNDAI-Händler kennt diese
Vorsichtsmaßnahmen und er kann
Ihnen die notwendigen
Informationen geben. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht befolgt
werden, könnte dies zu einem
erhöhten Risiko von
Personenschäden führen.
Wenn Ihr Fahrzeug teilweise unter Wasser gestanden hat und
die Bodenbeläge durchnässt sind
oder Wasser im Wagen steht,
dürfen Sie nicht versuchen, den
Motor anzulassen. Lassen Sie Ihr
Fahrzeug in diesem Fall von
einem autorisierten HYUNDAI-
Händler abschleppen.

Sicherheitssysteme Ihres Fahrzeugs
56
3
C041300ATQ
Weitere Sicherheitshinweise
Lassen Sie Mitfahrer niemals im
Laderaum oder auf umgeklappten Sitzlehnen mitfahren. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen oder
wechseln. Ein Mitfahrer, der bei einem
Unfall oder einer Vollbremsung nichtangeschnallt ist, kann gegen
Fahrzeugkomponenten, gegen andere
Mitfahrer oder aus dem Fahrzeug
geschleudert werden.
Alle Sicherheitsgurte sind so
konzipiert, dass sie eine einzige
Person zurückhalten. Wenn mit
einem Sicherheitsgurt mehr als eine
Person angeschnallt wird, können
diese Personen bei einer Kollision
schwer verletzt oder getötet werden.
Verwenden Sie keine Zubehörteile für Sicherheitsgurte. Vorrichtungen,
die eine größere Bequemlichkeit in
Aussicht stellen oder den Gurt verlegen
sollen, können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen. Mitfahrer dürfen keine harten oder
scharfkantigen Gegenstände
zwischen sich und den Airbagsplatzieren. Die Mitnahme von harten
oder scharfkantigen Gegenständenauf Ihrem Schoß oder in Ihrem Mund
kann zu Verletzungen führen, wenn einAirbag ausgelöst wird.
Halten Sie Mitfahrer von den Airbagabdeckung fern. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Wenn sich Mitfahrer zu nah an den
Airbagabdeckungen befinden, könnten
sie bei einer Airbagauslösung verletzt
werden.
Befestigen oder platzieren Sie keine Gegenstände auf oder in der Nähe
der Airbagabdeckungen. Alle
Gegenstände, die vor oder neben
Airbagabdeckungen befestigt oder
platziert werden, könnten die Funktionder Airbags beeinträchtigen. Verändern Sie die Vordersitze nicht.
Eine Veränderung der Vordersitzekönnte die Funktion der Sensor-
Komponenten des SRS-Systemsbeeinträchtigen.
Legen Sie keine Gegenstände unter die Vordersitze. Wenn Sie
Gegenstände unter die Vordersitzelegen, könnten diese die Funktion der
Sensor-Komponenten des SRS-
Systems und die Verkabelungbeeinträchtigen.
Halten Sie niemals ein Baby oder ein Kind auf Ihrem Schoß. Das Baby
oder Kind könnte bei einem Unfall
schwer verletzt oder getötet werden.
Alle Babys und Kinder müssen in
adäquaten Rückhaltesystemen oder
mit Sicherheitsgurten auf Rücksitzen
gesichert sein.

357
Sicherheitssysteme Ihres Fahrzeugs
C041400AUN
Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeugmodifizieren
Wenn Sie Ihr Fahrzeug modifizieren, indem
Sie Änderungen am Rahmen, an den
Stoßfängern, an der Fahrzeugfront, an den
Seitenblechen oder bzgl. der Bodenfreiheitdurchführen, kann dies die Funktion desAirbag-Systems beeinträchtigen.C041200AUN
Airbag-Warnschilder
Es sind Airbag-Warnschilder angebracht,
um den Fahrer und die Mitfahrer vor den
möglichen Risiken des Airbag-Systems
zu warnen. Beachten Sie bitte, dass sich
diese gesetzlich vorgeschriebenen
Warnungen auf das Risiko für Kinder
fokussieren, wir möchten Sie aber auch
auf die Risiken hinweisen, denen
Erwachsene ausgesetzt sind. Diese sind
auf den vorherigen Seiten beschrieben
worden.
VORSICHT
Ein falsche Sitzweise und Sitzposition kann dazu führen, dass Insassen zu nah an einen
sich entfaltenden Airbag geraten,
gegen Fahrzeugkomponenten
schlagen oder aus dem Fahrzeug
geschleudert werden, was zu
schweren Verletzungen oder zum
Tod führen kann.
Sitzen Sie immer aufrecht und mittig auf dem Sitzkissen, halten
Sie die Rücklehne in aufrechter
Stellung, tragen Sie den
Sicherheitsgurt und halten Sie
die Beine bequem ausgestrecktund die Füße auf dem Boden.
OTQ037029 *
* : ausstattungsabhängig

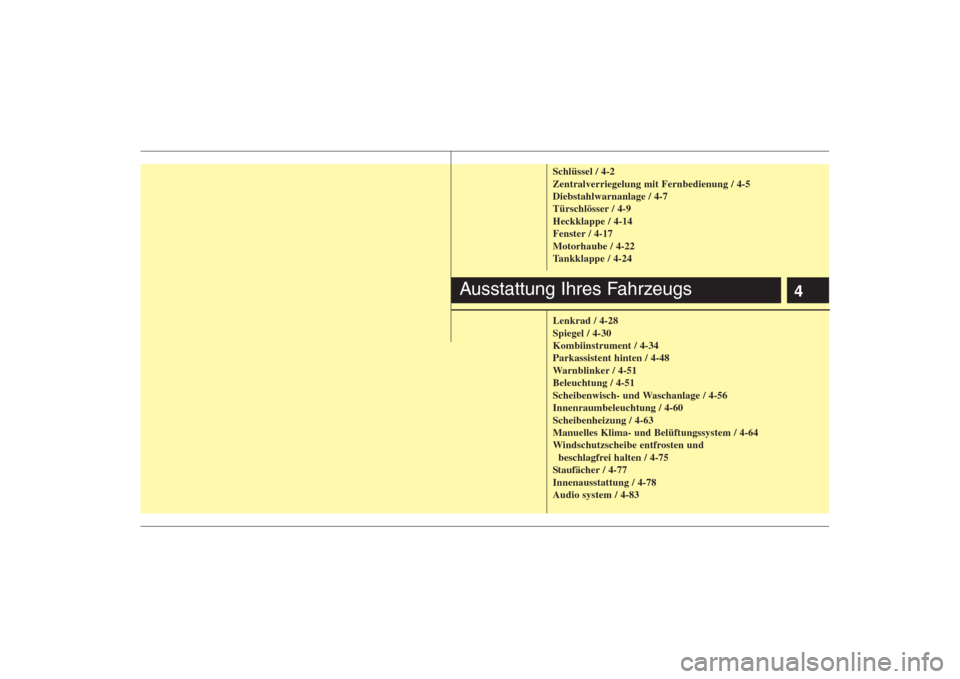

4
Schlüssel / 4-2 Zentralverriegelung mit Fernbedienung / 4-5Diebstahlwarnanlage / 4-7
Türschlösser / 4-9Heckklappe / 4-14
Fenster / 4-17Motorhaube / 4-22
Tankklappe / 4-24 Lenkrad / 4-28 Spiegel / 4-30Kombiinstrument / 4-34Parkassistent hinten / 4-48
Warnblinker / 4-51Beleuchtung / 4-51
Scheibenwisch- und Waschanlage / 4-56Innenraumbeleuchtung / 4-60Scheibenheizung / 4-63Manuelles Klima- und Belüftungssystem / 4-64
Windschutzscheibe entfrosten und beschlagfrei halten / 4-75
Staufächer / 4-77Innenausstattung / 4-78Audio system / 4-83
Ausstattung Ihres Fahrzeugs

Ausstattung Ihres Fahrzeugs
2
4
VORSICHT
Verwenden Sie für Ihr Fahrzeug
ausschließlich originale HYUNDAI-
Schlüssel als Zündschlüssel.
Wenn ein Schlüssel aus dem
Zubehörhandel verwendet wird,
könnte es vorkommen, dass das
Zündschloss nicht automatisch
von der Stellung START in die
Stellung ON zurückspringt. Wenn
dieser Fall eintritt, läuft der
Anlasser weiter, was zu einer
Beschädigung des Anlassermotors
führt. Weiterhin besteht Brandge
-fahr durch Überlastung der Verka-belung.
D010100AEN Notieren Sie Ihre
Schlüsselnummer
Die Schlüsselnummer ist in ein Plättchen
eingestanzt, welches dem Schlüsselsatz
beigefügt ist. Wenn Sie Schlüssel
verlieren sollten, kann ein autorisierter
HYUNDAI-Händler mit dieser Nummer
problemlos den/die Schlüssel
duplizieren. Nehmen Sie das Plättchen
mit der Schlüsselnummer an sich und
verwahren Sie es an einem sicheren Ort.Notieren Sie zusätzlich die
Schlüsselnummer und verwahren Sie dieNummer an einer sicheren und
zugänglichen Stelle, aber nicht im
Fahrzeug. D010200AEN
Schlüsselfunktionen
Zum Anlassen des Motors und zum Ver-
und Entriegeln der Türen.
SCHLÜSSEL
VORSICHT
- Zündschlüssel
Es kann gefährlich sein, Kinder
unbeaufsichtigt in einem Fahrzeug
zurückzulassen, auch wenn der
Schlüssel nicht im Zündschloss
steckt. Kinder kopieren das
Verhalten Erwachsener und sie
könnten den Schlüssel in das
Zündschloss stecken. Der
Zündschlüssel würde es Kindern
ermöglichen, die Fensterheberoder andere Steuerelemente zu
bedienen oder sogar das Fahrzeug
in Bewegung zu setzen, was zu
schweren Verletzungen oder auch
zum Tod führen könnte. Lassen Sie
Ihre Schlüssel niemals zusammen
mit unbeaufsichtigten Kindern in
Ihrem Fahrzeug zurück.
OUN046100L
