Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

Pannenhilfe
12
6

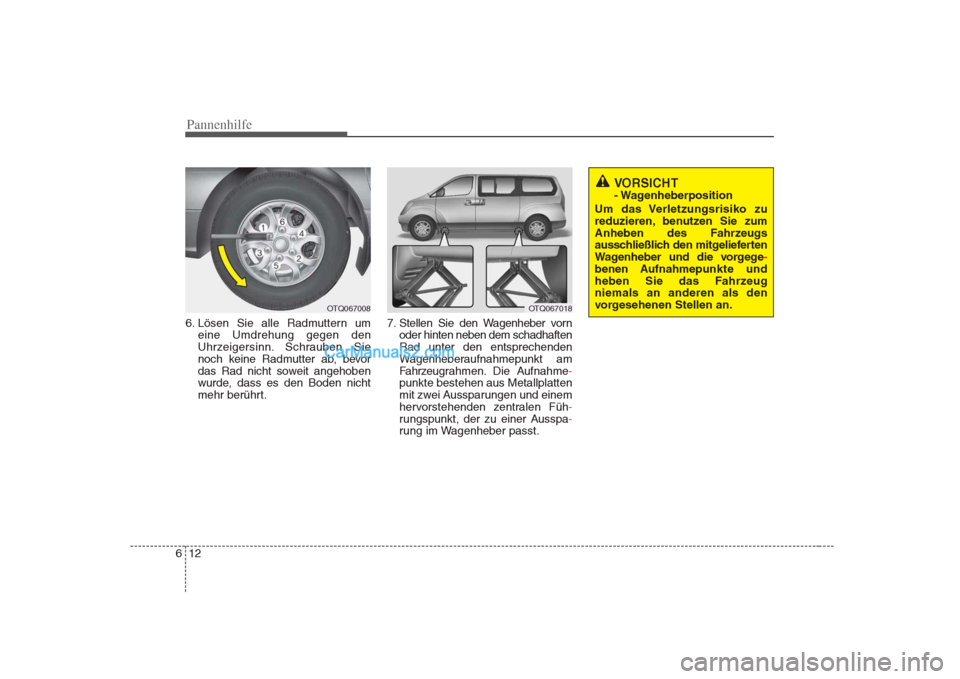

VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege
-
benen Aufnahmepunkte und
heben Sie das Fahrzeugniemals an anderen als den
vorgesehenen Stellen an.
6. Lösen Sie alle Radmuttern um eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt. 7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaftenRad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugr ahmen. Die Aufnahme
-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh
-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
OTQ067008OTQ067018

613
Pannenhilfe

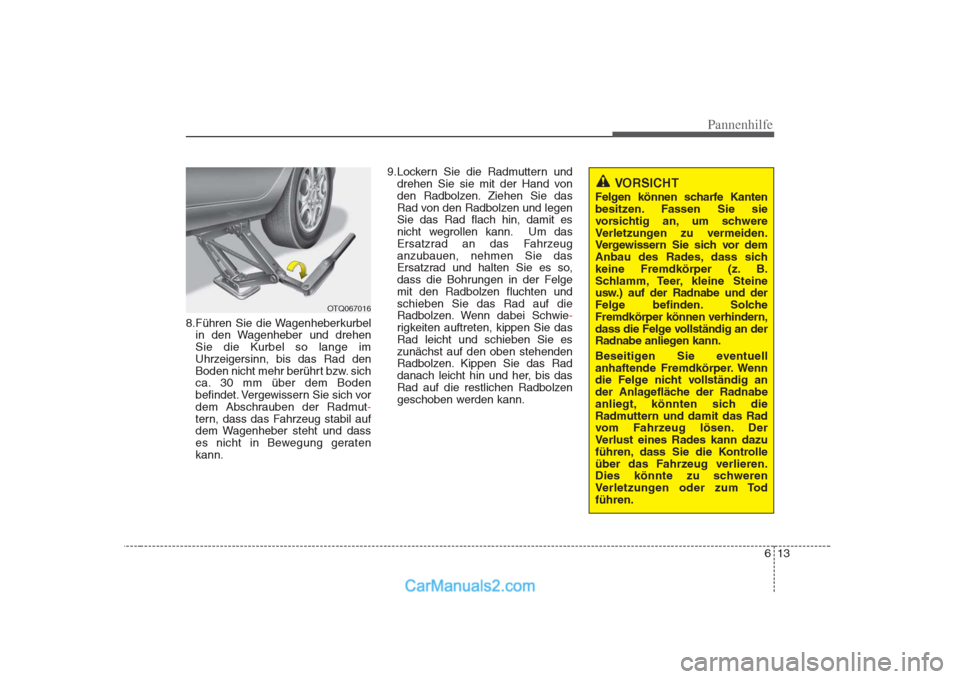

8.Führen Sie die Wagenheberkurbelin den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw. sich
ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich vor
dem Abschrauben der Radmut
-
tern, dass das Fahrzeug stabil auf
dem Wagenheber steht und dass
es nicht in Bewegung geratenkann. 9.Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen und legenSie das Rad flach hin, damit es
nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeuganzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten undschieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie
-
rigkeiten auftreten, kippen Sie das Rad leicht und schieben Sie eszunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
OTQ067016
VORSICHT
Felgen können scharfe Kanten
besitzen. Fassen Sie sie
vorsichtig an, um schwere
Verletzungen zu vermeiden.
Vergewissern Sie sich vor dem
Anbau des Rades, dass sich
keine Fremdkörper (z. B.
Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. SolcheFremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Todführen.

Pannenhilfe
14
6

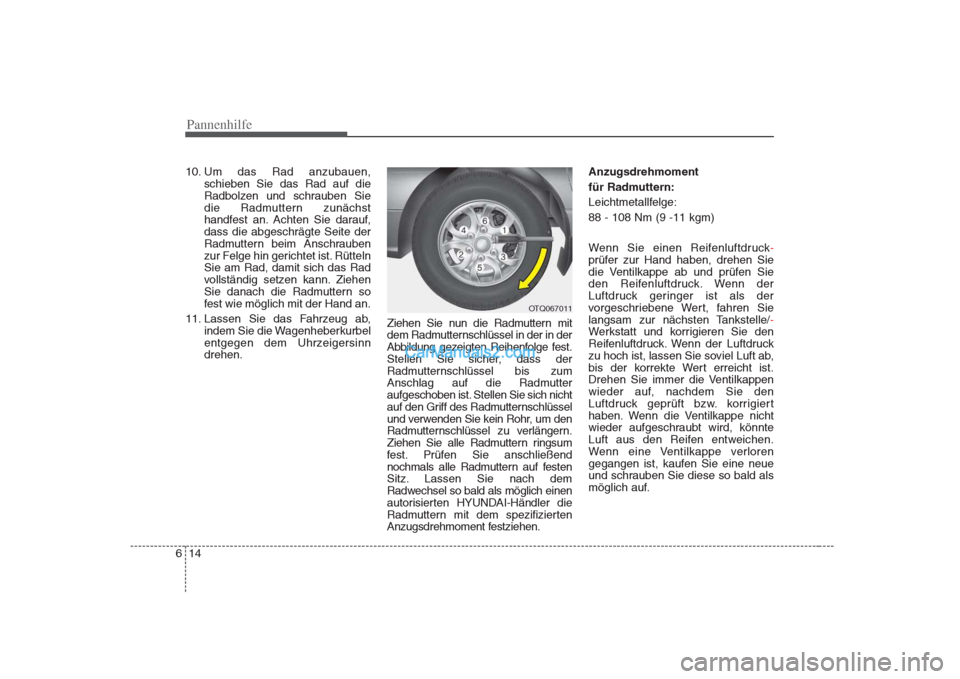

10. Um das Rad anzubauen,
schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Achten Sie darauf,dass die abgeschrägte Seite der
Radmuttern beim Anschrauben
zur Felge hin gerichtet ist. RüttelnSie am Rad, damit sich das Rad
vollständig setzen kann. Ziehen
Sie danach die Radmuttern so
fest wie möglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinndrehen. Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Lassen Sie nach dem
Radwechsel so bald als möglich einen
autorisierten HYUNDAI-Händler die
Radmuttern mit dem spezifizierten
Anzugsdrehmoment festziehen. Anzugsdrehmoment
für Radmuttern:
Leichtmetallfelge:88 - 108 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck
-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/
-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
OTQ067011

615
Pannenhilfe

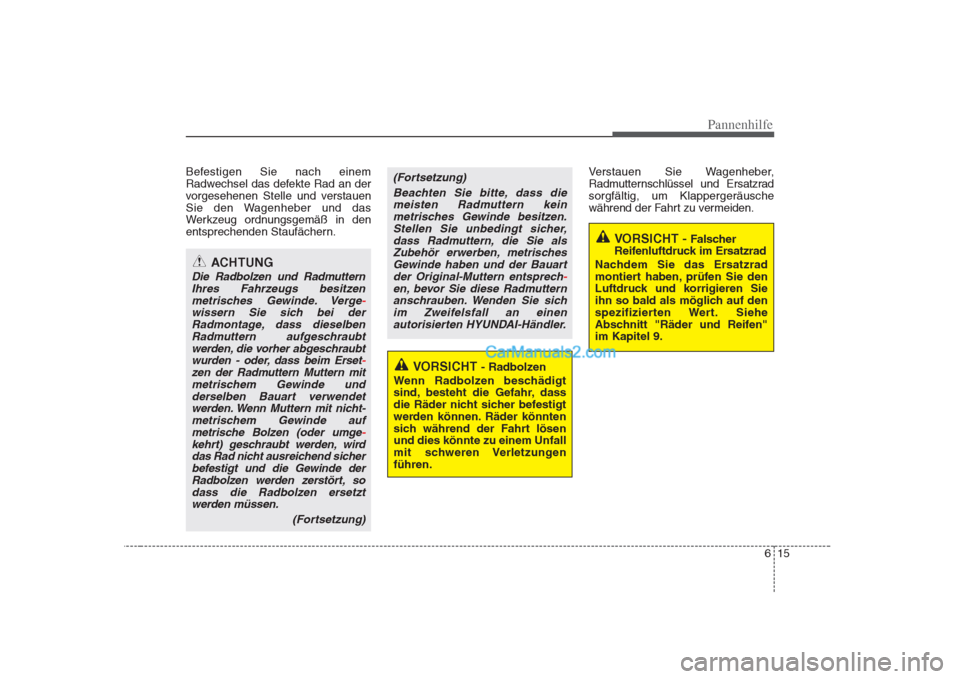

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern.Verstauen Sie Wagenheber,
Radmutternschlüssel und Ersatzradsorgfältig, um Klappergeräusche
während der Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzen metrisches Gewinde. Verge
-
wissern Sie sich bei derRadmontage, dass dieselben Radmuttern aufgeschraubtwerden, die vorher abgeschraubtwurden - oder, dass beim Erset
-
zen der Radmuttern Muttern mitmetrischem Gewinde und derselben Bauart verwendetwerden. Wenn Muttern mit nicht-metrischem Gewinde auf metrische Bolzen (oder umge
-
kehrt) geschraubt werden, wirddas Rad nicht ausreichend sicher befestigt und die Gewinde derRadbolzen werden zerstört, sodass die Radbolzen ersetzt werden müssen.
(Fortsetzung)
(Fortsetzung)Beachten Sie bitte, dass diemeisten Radmuttern keinmetrisches Gewinde besitzen. Stellen Sie unbedingt sicher,dass Radmuttern, die Sie alsZubehör erwerben, metrisches Gewinde haben und der Bauartder Original-Muttern entsprech
-
en, bevor Sie diese Radmutternanschrauben. Wenden Sie sich im Zweifelsfall an einenautorisierten HYUNDAI-Händler.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösenund dies könnte zu einem Unfall
mit schweren Verletzungenführen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"im Kapitel 9.

Pannenhilfe
16
6

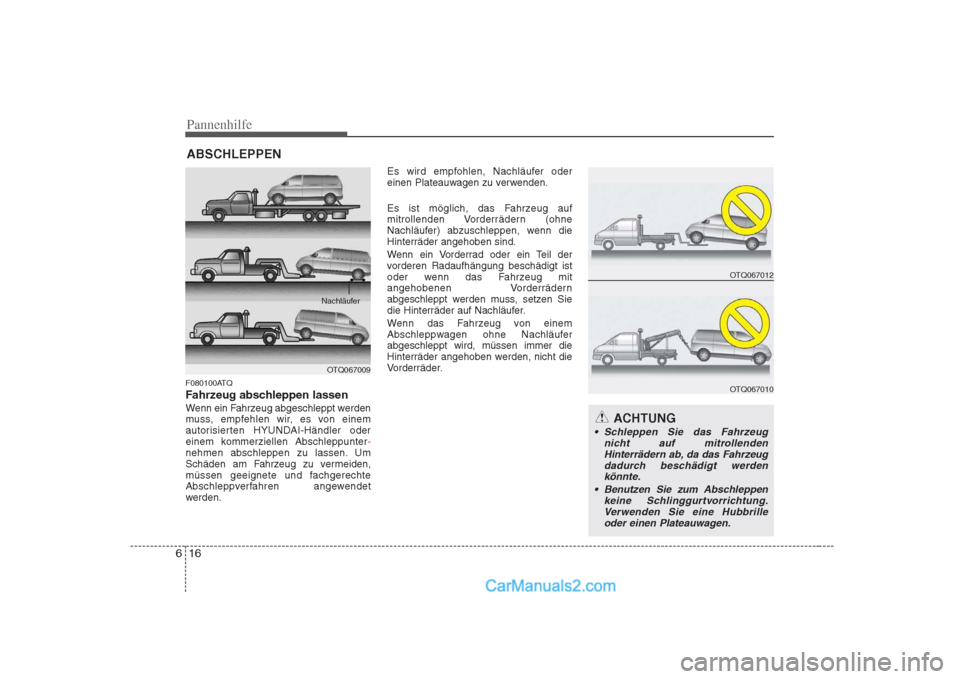

ABSCHLEPPEN
F080100ATQ
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt werden
muss, empfehlen wir, es von einem
autorisierten HYUNDAI-Händler oder
einem kommerziellen Abschleppunter
-nehmen abschleppen zu lassen. Um
Schäden am Fahrzeug zu vermeiden,
müssen geeignete und fachgerechte
Abschleppverfahren angewendet
werden. Es wird empfohlen, Nachläufer oder
einen Plateauwagen zu verwenden.
Es ist möglich, das Fahrzeug auf
mitrollenden Vorderrädern (ohne
Nachläufer) abzuschleppen, wenn dieHinterräder angehoben sind.
Wenn ein Vorderrad oder ein Teil der
vorderen Radaufhängung beschädigt ist
oder wenn das Fahrzeug mit
angehobenen Vorderrädern
abgeschleppt werden muss, setzen Sie
die Hinterräder auf Nachläufer.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläuferabgeschleppt wird, müssen immer die
Hinterräder angehoben werden, nicht die
Vorderräder.
ACHTUNG
Schleppen Sie das Fahrzeug
nicht auf mitrollenden
Hinterrädern ab, da das Fahrzeug dadurch beschädigt werden könnte.
Benutzen Sie zum Abschleppen keine Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille oder einen Plateauwagen.
OTQ067012
OTQ067010
OTQ067009
Nachläufer

617
Pannenhilfe
Wenn Ihr Fahrzeug in einem Notfall ohne
Nachläufer abgeschleppt werden muss:
1. Drehen Sie den Zündschlüssel in dieZündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
F080200ATQ
Abnehmbare Abschleppöse
(vorn) (ausstattungsabhängig)
1. Entnehmen Sie die Abschleppöse ausder Werkzeugtasche.
2. Bauen Sie die Abdeckung durch Drehen von dem vorderen Stoßfänger
ab. 3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn soweit
in die Öffnung drehen, bis sie
vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach Gebrauch ab und verschließen Sie die
Öffnung mit der Abdeckung.
ACHTUNG
Wenn der Schalthebel nicht in die
neutrale Schaltstufe (N) geschaltet
wird, können interne Getriebe
-schäden entstehen.
OTQ067019OTQ067020

Pannenhilfe
18
6
F080300AEN

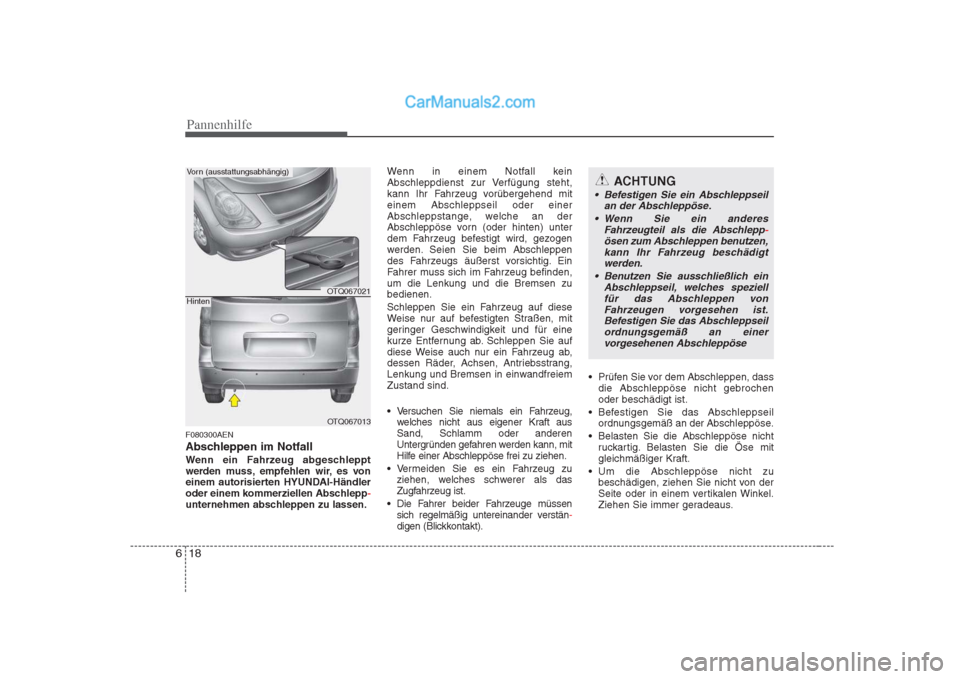

Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem autorisierten HYUNDAI-Händler
oder einem kommerziellen Abschlepp
-unternehmen abschleppen zu lassen. Wenn in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann Ihr Fahrzeug vorübergehend miteinem Abschleppseil oder einer
Abschleppstange, welche an der
Abschleppöse vorn (oder hinten) unter
dem Fahrzeug befestigt wird, gezogen
werden. Seien Sie beim Abschleppen
des Fahrzeugs äußerst vorsichtig. Ein
Fahrer muss sich im Fahrzeug befinden,um die Lenkung und die Bremsen zubedienen.
Schleppen Sie ein Fahrzeug auf diese
Weise nur auf befestigten Straßen, mit
geringer Geschwindigkeit und für eine
kurze Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug ab,
dessen Räder, Achsen, Antriebsstrang,
Lenkung und Bremsen in einwandfreiemZustand sind.
Versuchen Sie niemals ein Fahrzeug,
welches nicht aus eigener Kraft aus Sand, Schlamm oder anderen
Untergründen gefahren werden kann, mit
Hilfe einer Abschleppöse frei zu ziehen.
Vermeiden Sie es ein Fahrzeug zu ziehen, welches schwerer als das
Zugfahrzeug ist.
Die Fahrer beider Fahrzeuge müssen sich regelmäßig untereinander verstän-digen (Blickkontakt). Prüfen Sie vor dem Abschleppen, dass
die Abschleppöse nicht gebrochen oder beschädigt ist.
Befestigen Sie das Abschleppseil ordnungsgemäß an der Abschleppöse.
Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die Öse mit
gleichmäßiger Kraft.
Um die Abschleppöse nicht zu beschädigen, ziehen Sie nicht von der
Seite oder in einem vertikalen Winkel.
Ziehen Sie immer geradeaus.
OTQ067021
OTQ067013
Vorn (ausstattungsabhängig)
Hinten
ACHTUNG
Befestigen Sie ein Abschleppseil
an der Abschleppöse.
Wenn Sie ein anderes Fahrzeugteil als die Abschlepp
-ösen zum Abschleppen benutzen,
kann Ihr Fahrzeug beschädigt werden.
Benutzen Sie ausschließlich ein Abschleppseil, welches speziell
für das Abschleppen von Fahrzeugen vorgesehen ist.Befestigen Sie das Abschleppseil ordnungsgemäß an einer
vorgesehenen Abschleppöse

619
Pannenhilfe

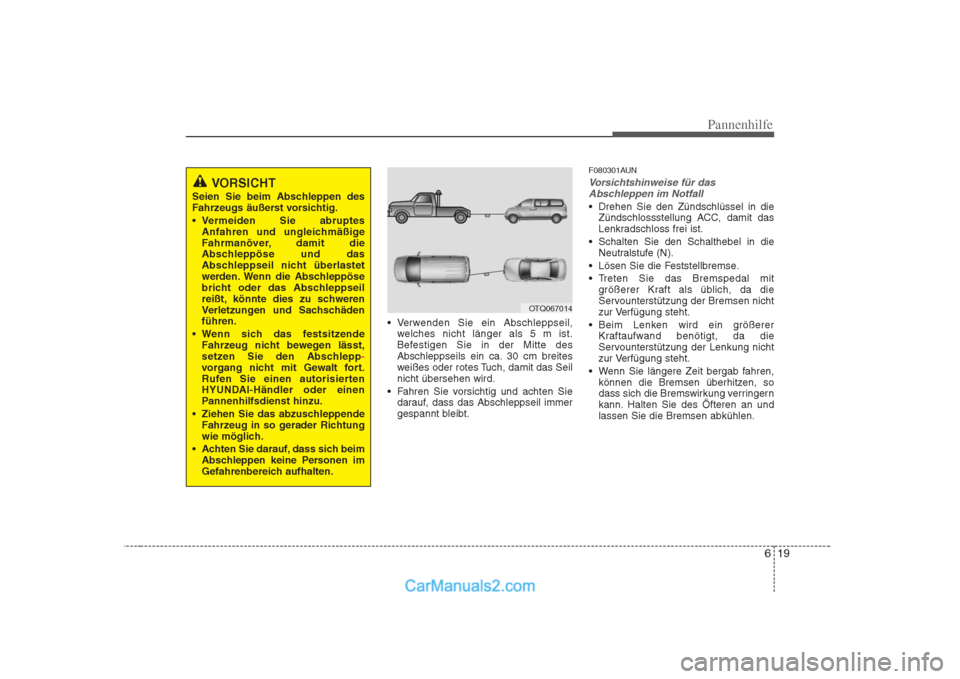

Verwenden Sie ein Abschleppseil,welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seilnicht übersehen wird.
Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil immer
gespannt bleibt. F080301AUN
Vorsichtshinweise für das
Abschleppen im Notfall
Drehen Sie den Zündschlüssel in die Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
Schalten Sie den Schalthebel in die Neutralstufe (N).
Lösen Sie die Feststellbremse.
Treten Sie das Bremspedal mit größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
Wenn Sie längere Zeit bergab fahren, können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an undlassen Sie die Bremsen abkühlen.
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
Vermeiden Sie abruptes Anfahren und ungleichmäßige
Fahrmanöver, damit die
Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschädenführen.
Wenn sich das festsitzende Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp
-vorgang nicht mit Gewalt fort.
Rufen Sie einen autorisierten
HYUNDAI-Händler oder einen
Pannenhilfsdienst hinzu.
Ziehen Sie das abzuschleppende Fahrzeug in so gerader Richtung
wie möglich.
Achten Sie darauf, dass sich beim Abschleppen keine Personen im
Gefahrenbereich aufhalten.
OTQ067014

Pannenhilfe
20
6
F080400AUN
Sicherungsösen
(nur für Plateauwagen)
ACHTUNG
- Automatikgetriebe
Wenn das Fahrzeug mit allen vier Rädern auf dem Boden
abgeschleppt wird, kann es nur
vorn gezogen werden. Stellen Sie
sicher, dass sich der Schalthebel in
die Neutralstufe befindet. Fahren
Sie beim Abschleppen nicht
schneller als 40 km/h (25 mph) und
nicht weiter als 25 km (15 Meilen).
Vergewissern Sie sich, dass das
Lenkradschloss entriegelt ist,
indem Sie den Zündschlüssel in die
Stellung ACC drehen. Ein Fahrer
muss sich im abgeschleppten
Fahrzeug befinden, um die Lenkungund die Bremsen zu bedienen.
VORSICHT
Benutzen Sie die Sicherungsösen
vorn und hinten unter dem
Fahrzeug nicht zum Abschleppen.Diese Ösen sind NUR als
Transportsicherung vorgesehen.
Wenn die Sicherungsösen zum
Abschleppen verwendet werden,
werden die Ösen und der vordere
Stoßfänger beschädigt. Dies
könnte zu schweren Verletzungenführen.

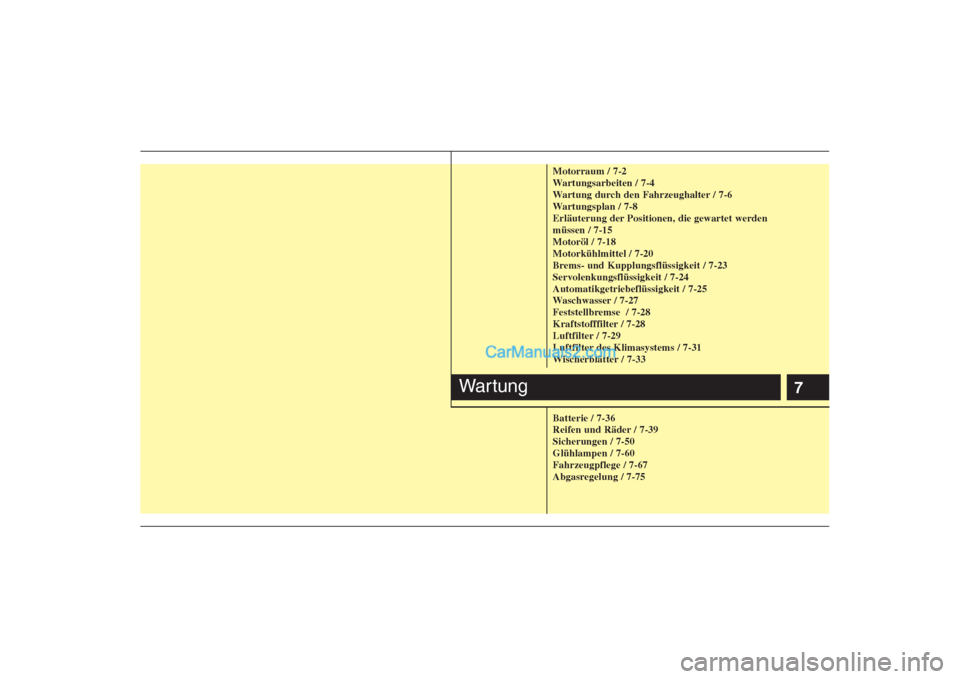

7
Motorraum / 7-2
Wartungsarbeiten / 7-4
Wartung durch den Fahrzeughalter / 7-6
Wartungsplan / 7-8
Erläuterung der Positionen, die gewartet werdenmüssen / 7-15Motoröl / 7-18Motorkühlmittel / 7-20
Brems- und Kupplungsflüssigkeit / 7-23Servolenkungsflüssigkeit / 7-24Automatikgetriebeflüssigkeit / 7-25
Waschwasser / 7-27
Feststellbremse / 7-28
Kraftstofffilter / 7-28
Luftfilter / 7-29
Luftfilter des Klimasystems / 7-31
Wischerblätter / 7-33 Batterie / 7-36
Reifen und Räder / 7-39Sicherungen / 7-50Glühlampen / 7-60Fahrzeugpflege / 7-67
Abgasregelung / 7-75
Wartung
