Wartung
22
7
G070200AEN

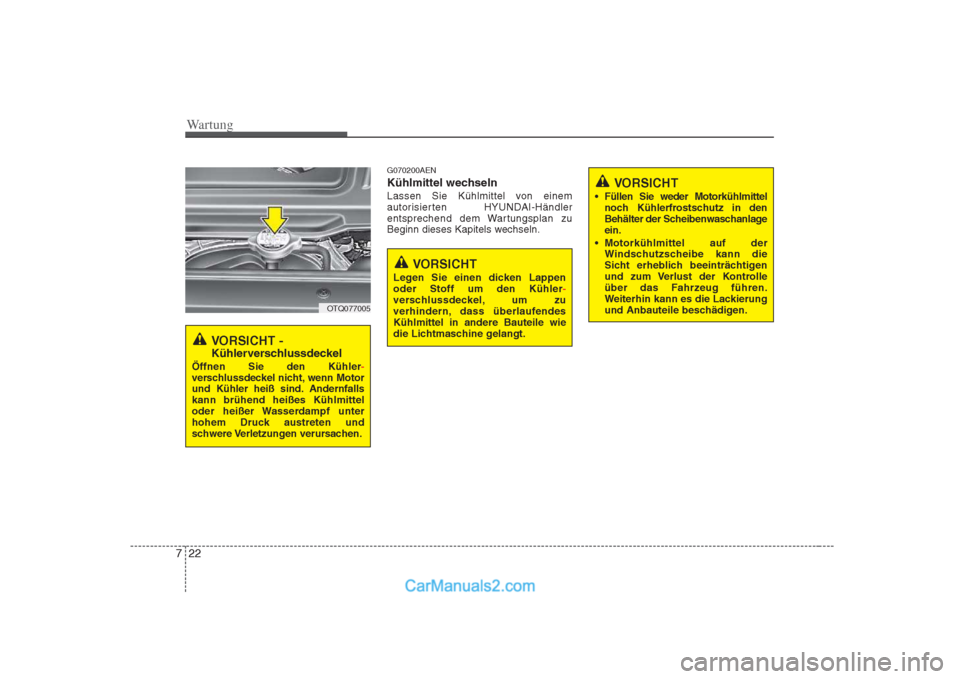

Kühlmittel wechseln
Lassen Sie Kühlmittel von einem
autorisierten HYUNDAI-Händler
entsprechend dem Wartungsplan zu
Beginn dieses Kapitels wechseln.
VORSICHT -
Kühlerverschlussdeckel
Öffnen Sie den Kühler
-verschlussdeckel nicht, wenn Motor
und Kühler heiß sind. Andernfallskann brühend heißes Kühlmittel
oder heißer Wasserdampf unter
hohem Druck austreten und
schwere Verletzungen verursachen.
VORSICHT
Legen Sie einen dicken Lappen oder Stoff um den Kühler
-verschlussdeckel, um zu
verhindern, dass überlaufendesKühlmittel in andere Bauteile wie
die Lichtmaschine gelangt.
VORSICHT
Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlageein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
OTQ077005

723
Wartung

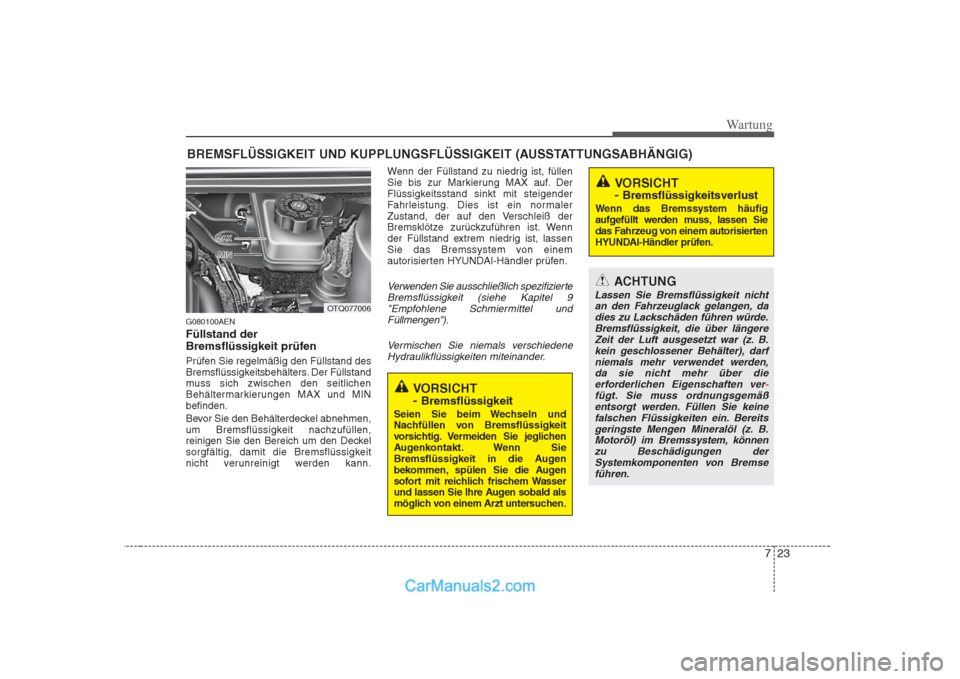

BREMSFLÜSSIGKEIT UND KUPPLUNGSFLÜSSIGKEIT (AUSSTATTUNGSABHÄNGIG)
G080100AEN Füllstand der
Bremsflüssigkeit prüfen
Prüfen Sie regelmäßig den Füllstand des Bremsflüssigk eitsbehälters. Der Füllstand
muss sich zwischen den seitlichen
Behältermarkierungen MAX und MINbefinden.
Bevor Sie den Behälterdeckel abnehmen,
um Bremsflüssigkeit nachzufüllen,
reinigen Sie den Bereich um den Deckel
sorgfältig, damit die Bremsflüssigkeit
nicht verunreinigt werden kann. Wenn der Füllstand zu niedrig ist, füllen
Sie bis zur Markierung MAX auf. Der
Flüssigkeitsstand sinkt mit steigender
Fahrleistung. Dies ist ein normaler
Zustand, der auf den Verschleiß der
Bremsklötze zurückzuführen ist. Wenn
der Füllstand extrem niedrig ist, lassen
Sie das Bremssystem von einem
autorisierten HYUNDAI-Händler prüfen.
Verwenden Sie ausschließlich spezifizierte
Bremsflüssigkeit (siehe Kapitel 9"Empfohlene Schmiermittel und Füllmengen").
Vermischen Sie niemals verschiedeneHydraulikflüssigkeiten miteinander.
VORSICHT - Bremsflüssigkeit
Seien Sie beim Wechseln und
Nachfüllen von Bremsflüssigkeit
vorsichtig. Vermeiden Sie jeglichen
Augenkontakt. Wenn Sie
Bremsflüssigkeit in die Augen
bekommen, spülen Sie die Augen
sofort mit reichlich frischem Wasser
und lassen Sie Ihre Augen sobald als
möglich von einem Arzt untersuchen.
VORSICHT - Bremsflüssigkeitsverlust
Wenn das Bremssystem häufig
aufgefüllt werden muss, lassen Sie
das Fahrzeug von einem autorisierten
HYUNDAI-Händler prüfen.
ACHTUNG
Lassen Sie Bremsflüssigkeit nicht an den Fahrzeuglack gelangen, dadies zu Lackschäden führen würde.
Bremsflüssigkeit, die über längere Zeit der Luft ausgesetzt war (z. B.kein geschlossener Behälter), darf niemals mehr verwendet werden,
da sie nicht mehr über die erforderlichen Eigenschaften ver
-fügt. Sie muss ordnungsgemäßentsorgt werden. Füllen Sie keinefalschen Flüssigkeiten ein. Bereitsgeringste Mengen Mineralöl (z. B.
Motoröl) im Bremssystem, können zu Beschädigungen der Systemkomponenten von Bremse
führen.
OTQ077006

Wartung
24
7

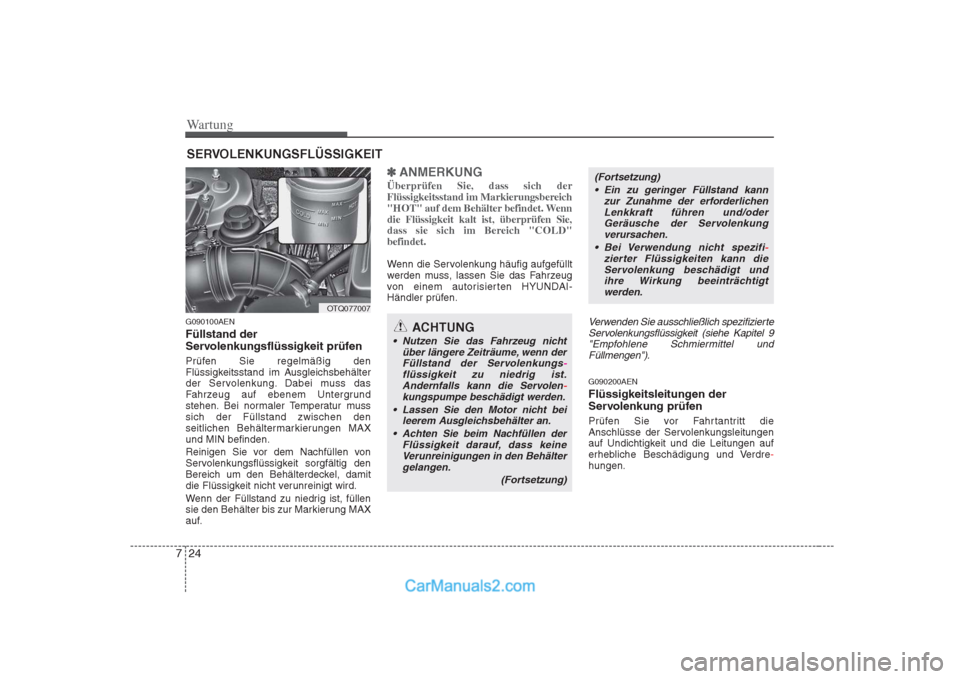

SERVOLENKUNGSFLÜSSIGKEIT
G090100AEN Füllstand der
Servolenkungsflüssigkeit prüfen
Prüfen Sie regelmäßig den
Flüssigkeitsstand im Ausgleichsbehälter
der Servolenkung. Dabei muss das
Fahrzeug auf ebenem Untergrund
stehen. Bei normaler Temperatur musssich der Füllstand zwischen den
seitlichen Behältermarkierungen MAXund MIN befinden.
Reinigen Sie vor dem Nachfüllen von
Servolenkungsflüssigkeit sorgfältig den
Bereich um den Behälterdeckel, damit
die Flüssigkeit nicht verunreinigt wird.
Wenn der Füllstand zu niedrig ist, füllen
sie den Behälter bis zur Markierung MAX
auf.
✽✽ ANMERKUNG
Überprüfen Sie, dass sich der
Flüssigkeitsstand im Markierungsbereich
"HOT" auf dem Behälter befindet. Wenndie Flüssigkeit kalt ist, überprüfen Sie,
dass sie sich im Bereich "COLD"befindet.
Wenn die Servolenkung häufig aufgefüllt
werden muss, lassen Sie das Fahrzeug
von einem autorisierten HYUNDAI-
Händler prüfen.
Verwenden Sie ausschließlich spezifizierte Servolenkungsflüssigkeit (siehe Kapitel 9"Empfohlene Schmiermittel und Füllmengen").
G090200AEN
Flüssigkeitsleitungen der
Servolenkung prüfen
Prüfen Sie vor Fahrtantritt die
Anschlüsse der Servolenkungsleitungen
auf Undichtigkeit und die Leitungen auf
erhebliche Beschädigung und Verdre
-hungen.
ACHTUNG
Nutzen Sie das Fahrzeug nicht
über längere Zeiträume, wenn derFüllstand der Servolenkungs
-flüssigkeit zu niedrig ist.Andernfalls kann die Servolen-kungspumpe beschädigt werden.
Lassen Sie den Motor nicht bei leerem Ausgleichsbehälter an.
Achten Sie beim Nachfüllen der Flüssigkeit darauf, dass keineVerunreinigungen in den Behältergelangen.
(Fortsetzung)
(Fortsetzung) Ein zu geringer Füllstand kann zur Zunahme der erforderlichen
Lenkkraft führen und/oder Geräusche der Servolenkungverursachen.
Bei Verwendung nicht spezifi
-zierter Flüssigkeiten kann die Servolenkung beschädigt undihre Wirkung beeinträchtigt werden.
OTQ077007

725
Wartung

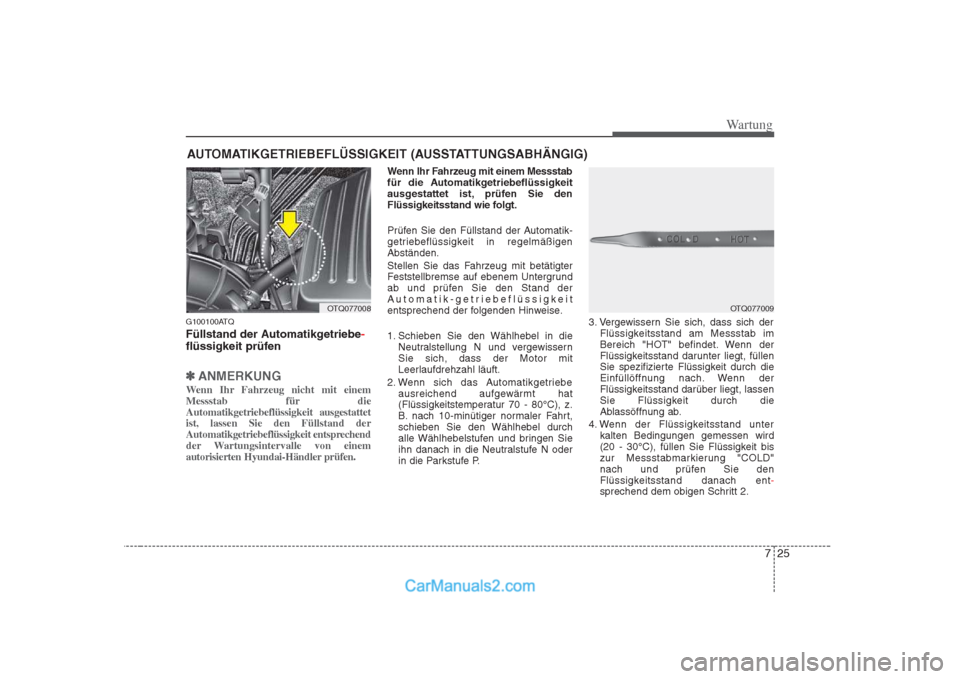

AUTOMATIKGETRIEBEFLÜSSIGKEIT (AUSSTATTUNGSABHÄNGIG)
G100100ATQ
Füllstand der Automatikgetriebe
-
flüssigkeit prüfen
✽✽ ANMERKUNG
Wenn Ihr Fahrzeug nicht mit einem
Messstab für dieAutomatikgetriebeflüssigkeit ausgestattetist, lassen Sie den Füllstand der
Automatikgetriebeflüssigkeit entsprechend
der Wartungsintervalle von einem
autorisierten Hyundai-Händler prüfen.
Wenn Ihr Fahrzeug mit einem Messstab
für die Automatikgetriebeflüssigkeit
ausgestattet ist, prüfen Sie den
Flüssigkeitsstand wie folgt.
Prüfen Sie den Füllstand der Automatik-
getriebeflüssigkeit in regelmäßigenAbständen.
Stellen Sie das Fahrzeug mit betätigter
Feststellbremse auf ebenem Untergrund
ab und prüfen Sie den Stand der
Automatik-getriebeflüssigkeit
entsprechend der folgenden Hinweise.
1. Schieben Sie den Wählhebel in die Neutralstellung N und vergewissern Sie sich, dass der Motor mit
Leerlaufdrehzahl läuft.
2. Wenn sich das Automatikgetriebe ausreichend aufgewärmt hat
(Flüssigkeitstemperatur 70 - 80°C), z.
B. nach 10-minütiger normaler Fahrt,
schieben Sie den Wählhebel durch
alle Wählhebelstufen und bringen Sie
ihn danach in die Neutralstufe N oder
in die Parkstufe P. 3. Vergewissern Sie sich, dass sich der
Flüssigkeitsstand am Messstab im
Bereich "HOT" befindet. Wenn der
Flüssigkeitsstand darunter liegt, füllen
Sie spezifizierte Flüssigkeit durch die
Einfüllöffnung nach. Wenn der
Flüssigkeitsstand darüber liegt, lassen
Sie Flüssigkeit durch die
Ablassöffnung ab.
4. Wenn der Flüssigkeitsstand unter kalten Bedingungen gemessen wird
(20 - 30°C), füllen Sie Flüssigkeit bis
zur Messstabmarkierung "COLD"
nach und prüfen Sie den
Flüssigkeitsstand danach ent
-sprechend dem obigen Schritt 2.
OTQ077008OTQ077009

Wartung
26
7
✽✽
ANMERKUNG
Die Markierung "COLD" ist lediglich
ein Anhaltspunkt und darf NICHT fürdie Bestimmung des Füllstands derGetriebeflüssigkeit verwendet werden. ✽
✽
ANMERKUNG
Neue Automatikgetriebeflüssigkeit muss
rot gefärbt sein. Die rote Farbgebung
dient zur Unterscheidung gegenüber
anderen Flüssigkeiten wie Motoröl oder
Frostschutzmittel. Die rote Färbung ist
kein Anhaltspunkt für den Zustand derFlüssigkeit und bleibt nicht erhalten.
Während des Fahrzeugbetriebs wird die
Automatikgetriebeflüssigkeit dunkler.
Die Farbe wechselt unter Umständenauch zu Hellbraun. Lassen Sie die
Automatikgetriebeflüssigkeit daher inden vorgeschriebenen Intervallen voneinem autorisierten HYUNDAI-
Händler wechseln (siehe Wartungsplan
zu Beginn dieses Abschnitts).
Verwenden Sie ausschließlich
spezifizierte Automatikgetriebeflüssigkeit
(siehe Kapitel 9 "Empfohlene Schmier
-mittel und Füllstände"). G100200AFD

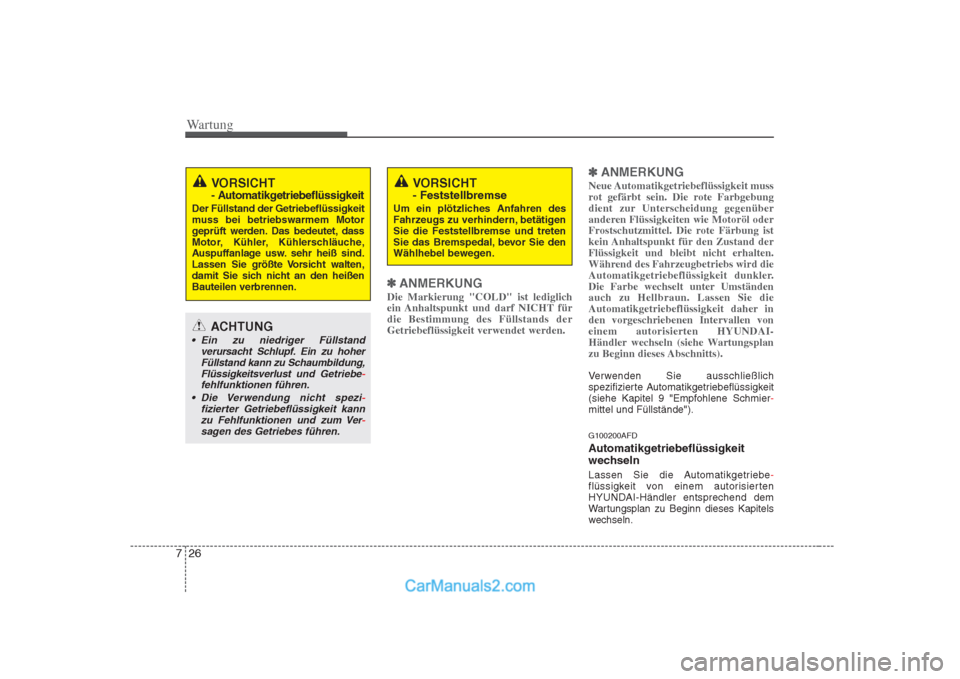

Automatikgetriebeflüssigkeit
wechseln
Lassen Sie die Automatikgetriebe
-flüssigkeit von einem autorisierten
HYUNDAI- Händler entsprechend dem
Wartungsplan zu Beginn dieses Kapitels
wechseln.
VORSICHT
- Automatikgetriebeflüssigkeit
Der Füllstand der Getriebeflüssigkeit
muss bei betriebswarmem Motor
geprüft werden. Das bedeutet, dass
Motor, Kühler, Kühlerschläuche,
Auspuffanlage usw. sehr heiß sind.
Lassen Sie größte Vorsicht walten,
damit Sie sich nicht an den heißenBauteilen verbrennen.
VORSICHT - Feststellbremse
Um ein plötzliches Anfahren des
Fahrzeugs zu verhindern, betätigenSie die Feststellbremse und treten
Sie das Bremspedal, bevor Sie den
Wählhebel bewegen.
ACHTUNG
Ein zu niedriger Füllstand verursacht Schlupf. Ein zu hoherFüllstand kann zu Schaumbildung,Flüssigkeitsverlust und Getriebe
-fehlfunktionen führen.
Die Verwendung nicht spezi
-fizierter Getriebeflüssigkeit kann zu Fehlfunktionen und zum Ver-sagen des Getriebes führen.

727
Wartung

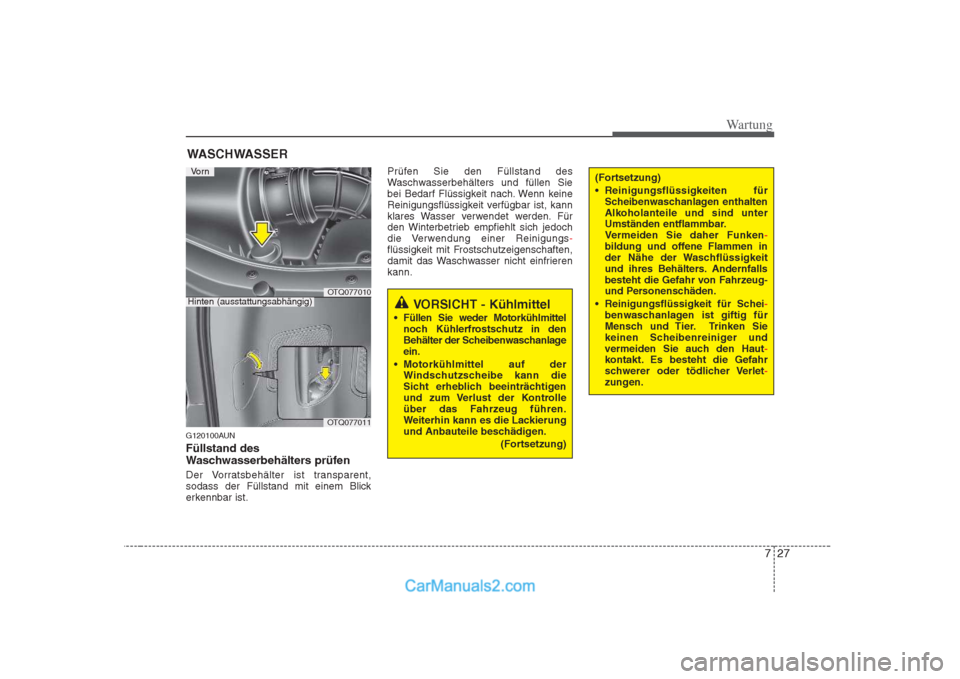

WASCHWASSER
G120100AUN Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist. Prüfen Sie den Füllstand des
Waschwasserbehälters und füllen Sie
bei Bedarf Flüssigkeit nach. Wenn keine
Reinigungsflüssigkeit verfügbar ist, kann
klares Wasser verwendet werden. Für
den Winterbetrieb empfiehlt sich jedoch
die Verwendung einer Reinigungs
-flüssigkeit mit Frostschutzeigenschaften,
damit das Waschwasser nicht einfrierenkann.
VORSICHT - Kühlmittel
Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlageein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
(Fortsetzung)
(Fortsetzung)
Reinigungsflüssigkeiten fürScheibenwaschanlagen enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
Vermeiden Sie daher Funken
-bildung und offene Flammen in
der Nähe der Waschflüssigkeit
und ihres Behälters. Andernfalls
besteht die Gefahr von Fahrzeug-
und Personenschäden.
Reinigungsflüssigkeit für Schei
-benwaschanlagen ist giftig für
Mensch und Tier. Trinken Sie
keinen Scheibenreiniger und
vermeiden Sie auch den Haut
-kontakt. Es besteht die Gefahr
schwerer oder tödlicher Verlet-zungen.
OTQ077010
Vo r n
OTQ077011
Hinten (ausstattungsabhängig)

Wartung
28
7

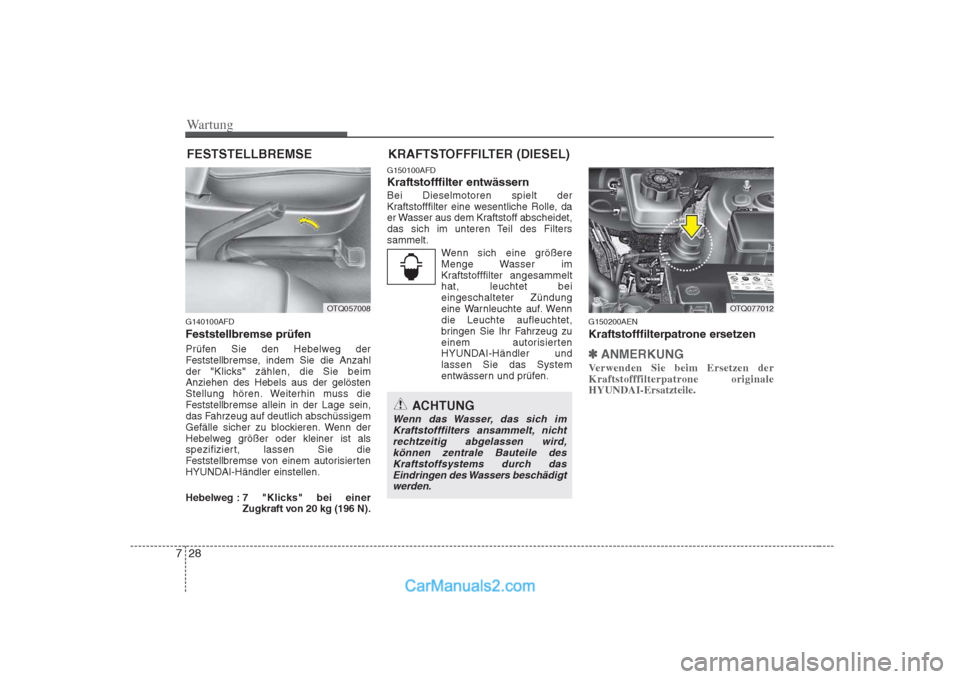

FESTSTELLBREMSE
G140100AFD
Feststellbremse prüfen
Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die Anzahl
der "Klicks" zählen, die Sie beimAnziehen des Hebels aus der gelösten
Stellung hören. Weiterhin muss die
Feststellbremse allein in der Lage sein,
das Fahrzeug auf deutlich abschüssigem
Gefälle sicher zu blockieren. Wenn der
Hebelweg größer oder kleiner ist als
spezifiziert, lassen Sie die
Feststellbremse von einem autorisierten
HYUNDAI-Händler einstellen.
Hebelweg : 7 "Klicks" bei einer
Zugkraft von 20 kg (196 N). G150100AFD Kraftstofffilter entwässernBei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle, da
er Wasser aus dem Kraftstoff abscheidet,
das sich im unteren Teil des Filterssammelt.
Wenn sich eine größere
Menge Wasser im
Kraftstofffilter angesammelt
hat, leuchtet bei eingeschalteter Zündung
eine Warnleuchte auf. Wenndie Leuchte aufleuchtet,
bringen Sie Ihr Fahrzeug zu
einem autorisierten
HYUNDAI-Händler undlassen Sie das System
entwässern und prüfen. G150200AEN
Kraftstofffilterpatrone ersetzen
✽✽
ANMERKUNG
Verwenden Sie beim Ersetzen der
Kraftstofffilterpatrone originaleHYUNDAI-Ersatzteile.
ACHTUNG
Wenn das Wasser, das sich im Kraftstofffilters ansammelt, nicht
rechtzeitig abgelassen wird, können zentrale Bauteile desKraftstoffsystems durch dasEindringen des Wassers beschädigt
werden.
OTQ077012OTQ057008 KRAFTSTOFFFILTER (DIESEL)

729
Wartung

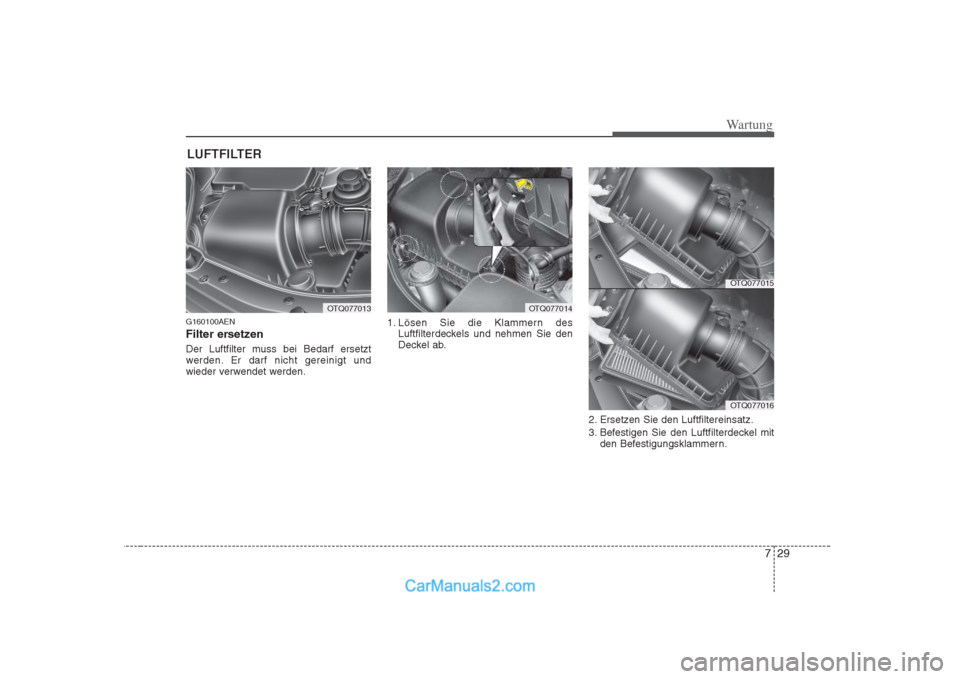

LUFTFILTER

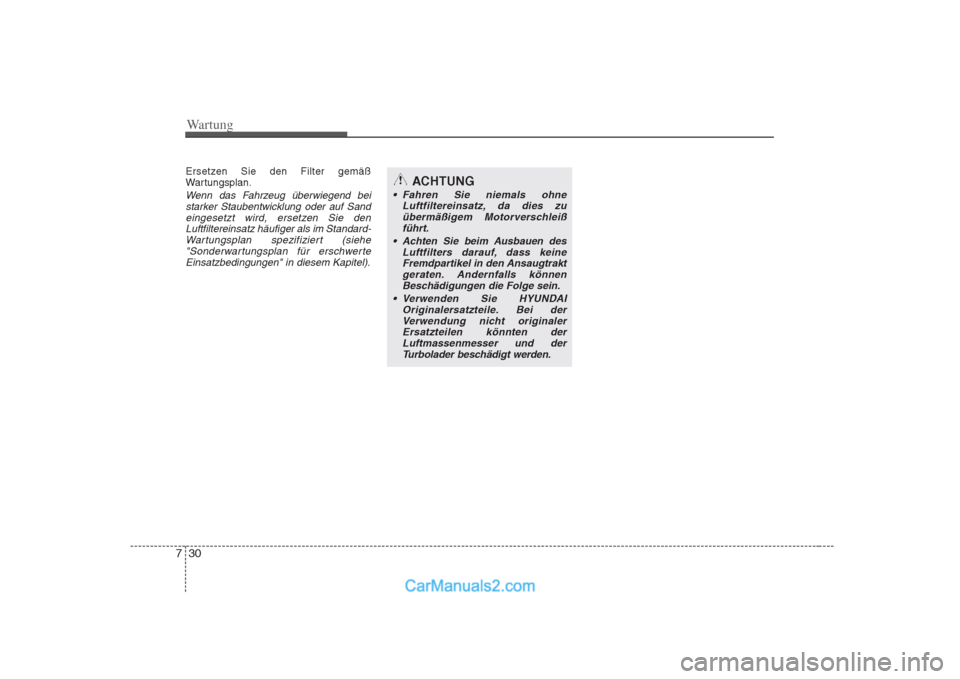

G160100AEN
Filter ersetzen
Der Luftfilter muss bei Bedarf ersetzt
werden. Er darf nicht gereinigt und
wieder verwendet werden. 1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie den
Deckel ab.
2. Ersetzen Sie den Luftfiltereinsatz.
3. Befestigen Sie den Luftfilterdeckel mitden Befestigungsklammern.
OTQ077013OTQ077014
OTQ077015
OTQ077016

Wartung
30
7
Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf Sand
eingesetzt wird, ersetzen Sie denLuftfiltereinsatz häufiger als im Standard-Wartungsplan spezifiziert (siehe
"Sonderwartungsplan für erschwerte Einsatzbedingungen" in diesem Kapitel).
ACHTUNG
Fahren Sie niemals ohne
Luftfiltereinsatz, da dies zuübermäßigem Motorverschleißführt.
Achten Sie beim Ausbauen des Luftfilters darauf, dass keineFremdpartikel in den Ansaugtrakt geraten. Andernfalls könnenBeschädigungen die Folge sein.
Verwenden Sie HYUNDAI Originalersatzteile. Bei derVerwendung nicht originaler Ersatzteilen könn ten der
Luftmassenmesser und der Turbolader beschädigt werden.

731
Wartung

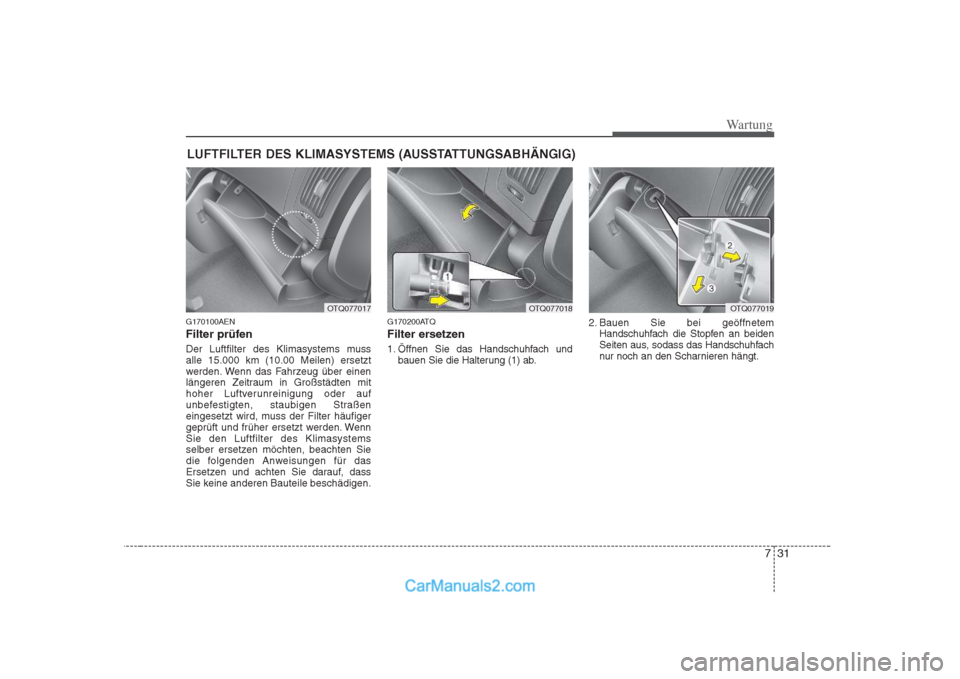

LUFTFILTER DES KLIMASYSTEMS (AUSSTATTUNGSABHÄNGIG)
G170100AEN
Filter prüfen
Der Luftfilter des Klimasystems muss alle 15.000 km (10.00 Meilen) ersetzt
werden. Wenn das Fahrzeug über einen
längeren Zeitraum in Großstädten mit
hoher Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter häufiger
geprüft und früher ersetzt werden. WennSie den Luftfilter des Klimasystems
selber ersetzen möchten, beachten Sie
die folgenden Anweisungen für das
Ersetzen und achten Sie darauf, dass
Sie keine anderen Bauteile beschädigen. G170200ATQ
Filter ersetzen
1. Öffnen Sie das Handschuhfach und
bauen Sie die Halterung (1) ab. 2. Bauen Sie bei geöffnetem
Handschuhfach die Stopfen an beiden
Seiten aus, sodass das Handschuhfach
nur noch an den Scharnieren hängt.
OTQ077017OTQ077018OTQ077019
