Service och underhåll

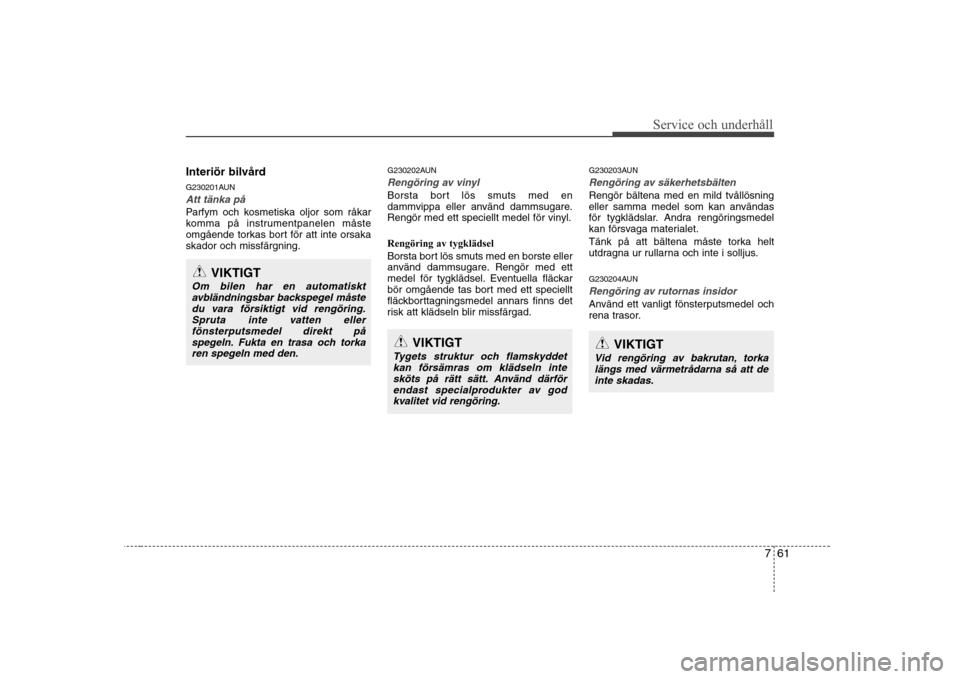

Interiör bilvård
G230201AUN
Att tänka på
Parfym och kosmetiska oljor som råkar
komma på instrumentpanelen måste
omgående torkas bort för att inte orsakaskador och missfärgning.G230202AUN
Rengöring av vinyl
Borsta bort lös smuts med en
dammvippa eller använd dammsugare.
Rengör med ett speciellt medel för vinyl. Rengöring av tygklädsel
Borsta bort lös smuts med en borste eller
använd dammsugare. Rengör med ett
medel för tygklädsel. Eventuella fläckar
bör omgående tas bort med ett speciellt
fläckborttagningsmedel annars finns det
risk att klädseln blir missfärgad.G230203AUN
Rengöring av säkerhetsbälten
Rengör bältena med en mild tvållösning
eller samma medel som kan användas
för tygklädslar. Andra rengöringsmedel
kan försvaga materialet.
Tänk på att bältena måste torka helt
utdragna ur rullarna och inte i solljus.
G230204AUN
Rengöring av rutornas insidor
Använd ett vanligt fönsterputsmedel och
rena trasor.
VIKTIGT
Om bilen har en automatiskt
avbländningsbar backspegel måstedu vara försiktigt vid rengöring.Spruta inte vatten eller
fönsterputsmedel direkt påspegeln. Fukta en trasa och torkaren spegeln med den.
VIKTIGT
Tygets struktur och flamskyddet kan försämras om klädseln intesköts på rätt sätt. Använd därförendast specialprodukter av god
kvalitet vid rengöring.VIKTIGT
Vid rengöring av bakrutan, torkalängs med värmetrådarna så att de inte skadas.

Service och underhåll
62
7

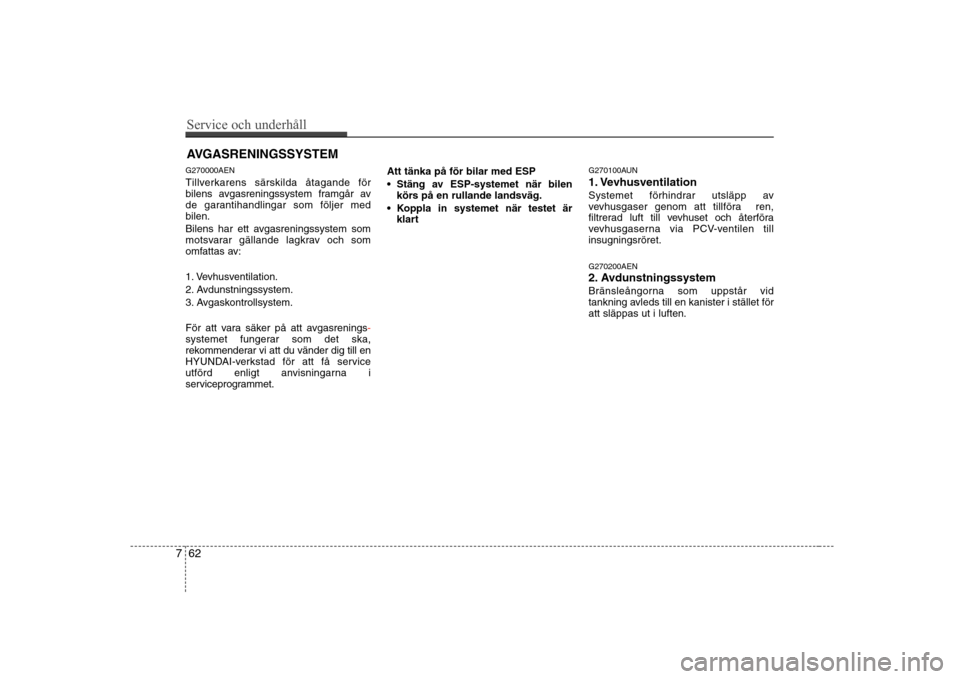

AVGASRENINGSSYSTEM
G270000AEN
Tillverkarens särskilda åtagande för
bilens avgasreningssystem framgår av
de garantihandlingar som följer medbilen.
Bilens har ett avgasreningssystem som
motsvarar gällande lagkrav och som
omfattas av:
1. Vevhusventilation.
2. Avdunstningssystem.
3. Avgaskontrollsystem.
För att vara säker på att avgasrenings
-systemet fungerar som det ska,
rekommenderar vi att du vänder dig till en
HYUNDAI-verkstad för att få service
utförd enligt anvisningarna i
serviceprogrammet. Att tänka på för bilar med ESP
Stäng av ESP-systemet när bilen
körs på en rullande landsväg.
Koppla in systemet när testet är klart G270100AUN
1. Vevhusventilation
Systemet förhindrar utsläpp av
vevhusgaser genom att tillföra ren,
filtrerad luft till vevhuset och återföra
vevhusgaserna via PCV-ventilen tillinsugningsröret. G270200AEN
2. Avdunstningssystem
Bränsleångorna som uppstår vid
tankning avleds till en kanister i stället föratt släppas ut i luften.

763
Service och underhåll
G270201AUN

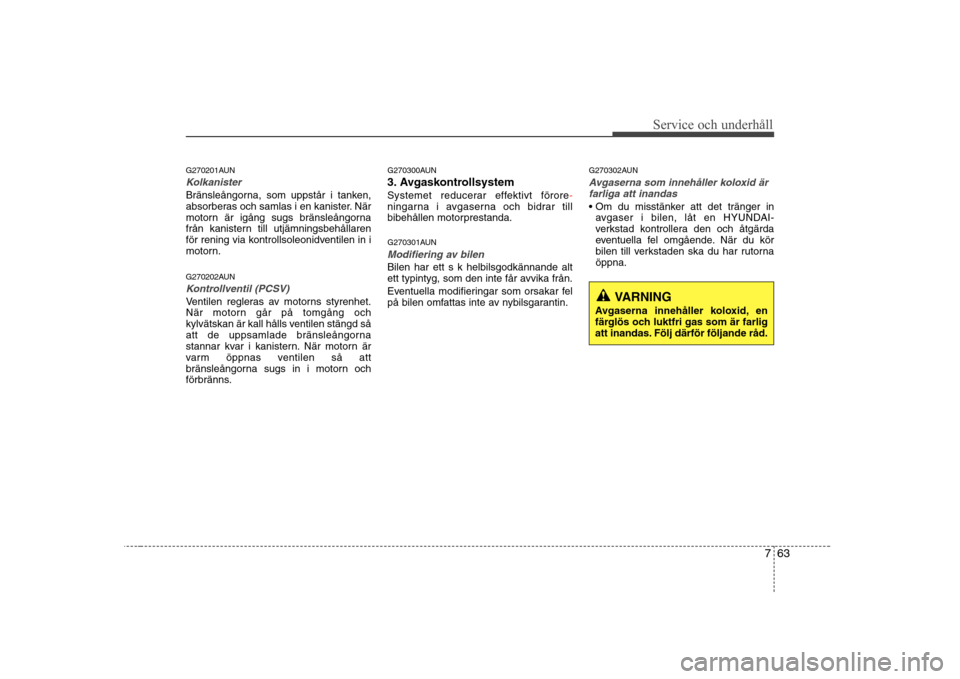

Kolkanister
Bränsleångorna, som uppstår i tanken,
absorberas och samlas i en kanister. När
motorn är igång sugs bränsleångorna
från kanistern till utjämningsbehållaren
för rening via kontrollsoleonidventilen in i
motorn.
G270202AUN
Kontrollventil (PCSV)
Ventilen regleras av motorns styrenhet.
När motorn går på tomgång och
kylvätskan är kall hålls ventilen stängd så
att de uppsamlade bränsleångorna
stannar kvar i kanistern. När motorn är
varm öppnas ventilen så att
bränsleångorna sugs in i motorn och
förbränns.G270300AUN
3. Avgaskontrollsystem
Systemet reducerar effektivt förore
-ningarna i avgaserna och bidrar till
bibehållen motorprestanda.
G270301AUN
Modifiering av bilen
Bilen har ett s k helbilsgodkännande alt
ett typintyg, som den inte får avvika från.
Eventuella modifieringar som orsakar fel
på bilen omfattas inte av nybilsgarantin.
G270302AUN
Avgaserna som innehåller koloxid är
farliga att inandas
avgaser i bilen, låt en HYUNDAI-
verkstad kontrollera den och åtgärda
eventuella fel omgående. När du kör
bilen till verkstaden ska du har rutornaöppna.
VARNING
Avgaserna innehåller koloxid, en
färglös och luktfri gas som är farlig
att inandas. Följ därför följande råd.

Service och underhåll
64
7
Ha inte motorn igång i ett stängt
utrymme längre tid än det tar att köra in eller ut.
Om bilen står och går på tomgång, se till att ventilationssystemet är inställt för
friskluft.
Sitt inte någon längre stund i en parkerad bil med motorn igång.
Om motorn stannar eller inte vill starta, gör högst tre startförsök. Upprepade,
misslyckade startförsök kan skada
avgasreningssystemet. G270303BENViktigt om katalysatorn
Bilen är utrustad med avgaskatalysator. Det innebär att du måste tänka påföljande:
Tanka endast blyfritt bränsle (bensin
-motor).
Kör inte bilen om motorn misständer eller verkar ha tappat effekt. Rulla aldrig bilen med en växel i när
motorn inte är igång.
Varva inte upp motorn när bilen står stilla.
Åtgärda inga komponenter som ingår i avgasreningssystemet. Allt sådant
arbete måste utföras av auktoriserade
HYUNDAI-verkstäder.
Kör aldrig slut på bränslet. Det kan orsaka att motorn misständer, vilket
kan leda till att katalysatorn skadas.
Om inte ovanstående anvisningar följs
kan garantierna upphöra att gälla.
VARNING - Brand
Parkera inte over lättantändliga
föremål som torrt gräs, torra löv
eller papper.

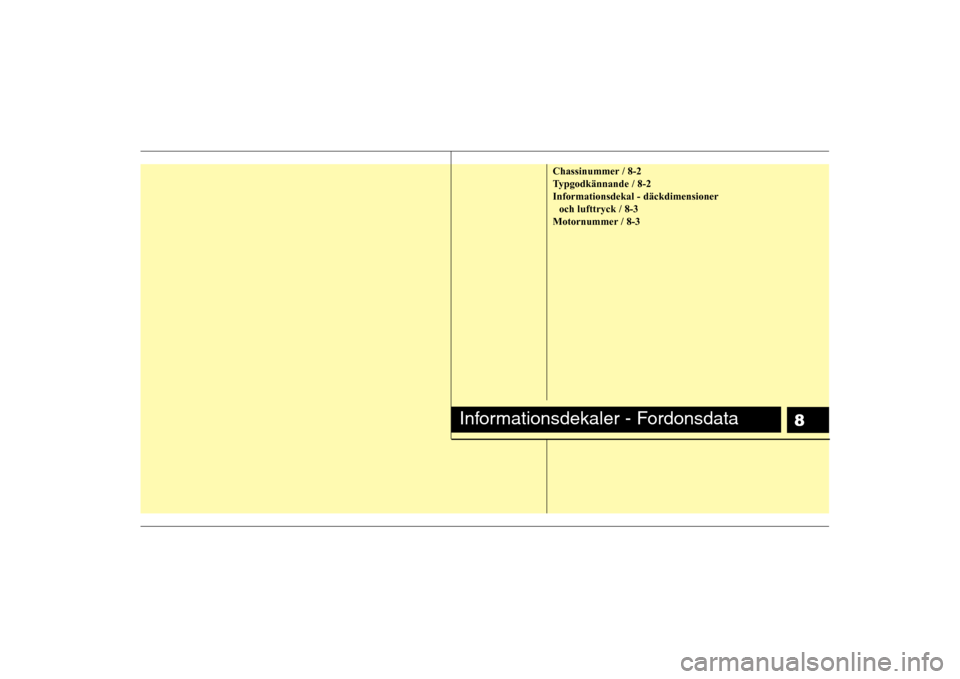

8
Chassinummer / 8-2
Typgodkännande / 8-2Informationsdekal - däckdimensioneroch lufttryck / 8-3
Motornummer / 8-3
Informationsdekaler - Fordonsdata

Informationsdekaler - Fordonsdata
2
8

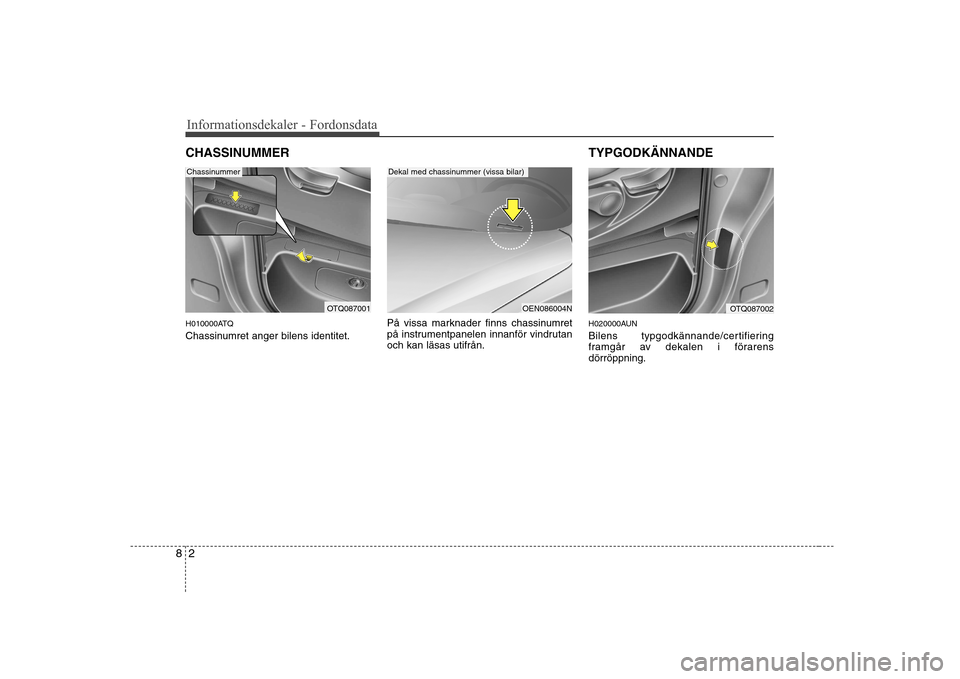

CHASSINUMMER
H010000ATQ
Chassinumret anger bilens identitet. PÃ¥ vissa marknader finns chassinumret
på instrumentpanelen innanför vindrutanoch kan läsas utifrån.TYPGODKÄNNANDE
H020000AUN
Bilens typgodkännande/certifiering
framgår av dekalen i förarensdörröppning.
OTQ087001
Chassinummer
OTQ087002OEN086004N
Dekal med chassinummer (vissa bilar)

83
Informationsdekaler - Fordonsdata

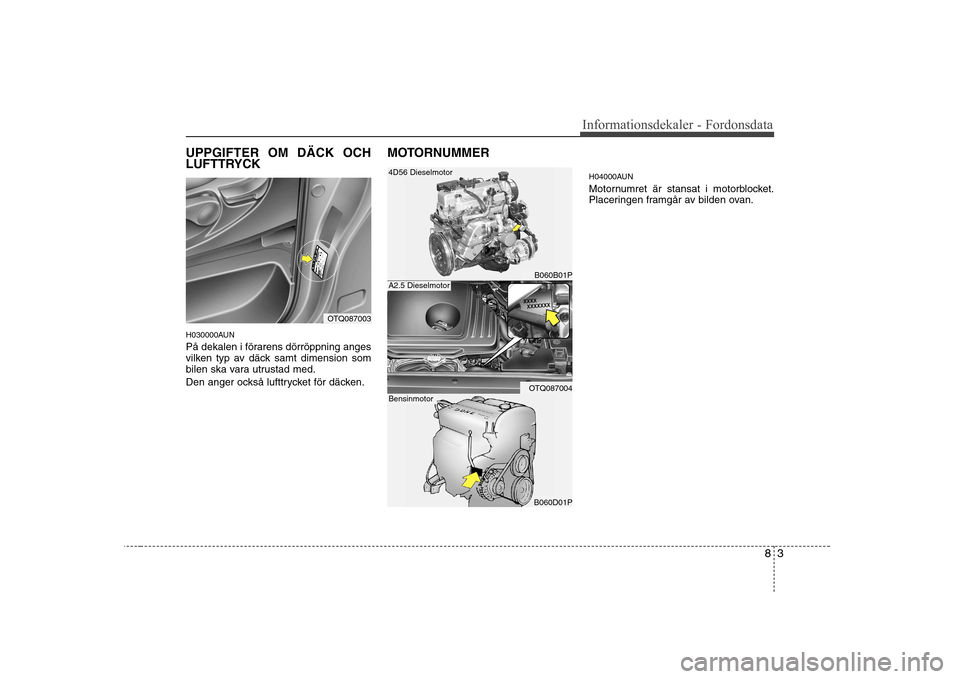

UPPGIFTER OM DÄCK OCH
LUFTTRYCK
H030000AUN
På dekalen i förarens dörröppning anges
vilken typ av däck samt dimension som
bilen ska vara utrustad med.
Den anger också lufttrycket för däcken.MOTORNUMMER
H04000AUN
Motornumret är stansat i motorblocket.
Placeringen framgår av bilden ovan.
OTQ087003
B060B01P
OTQ087004
B060D01P
4D56 Dieselmotor
A2.5 Dieselmotor
Bensinmotor

9

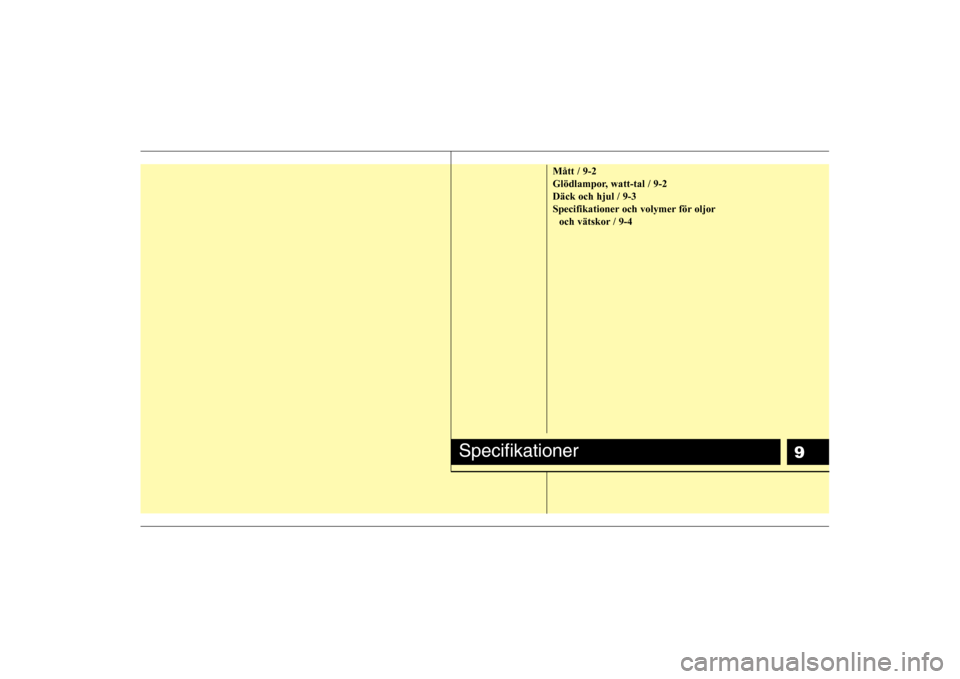

MÃ¥tt / 9-2
Glödlampor, watt-tal / 9-2Däck och hjul / 9-3
Specifikationer och volymer för oljoroch vätskor / 9-4
Specifikationer

Specifikationer
2
9

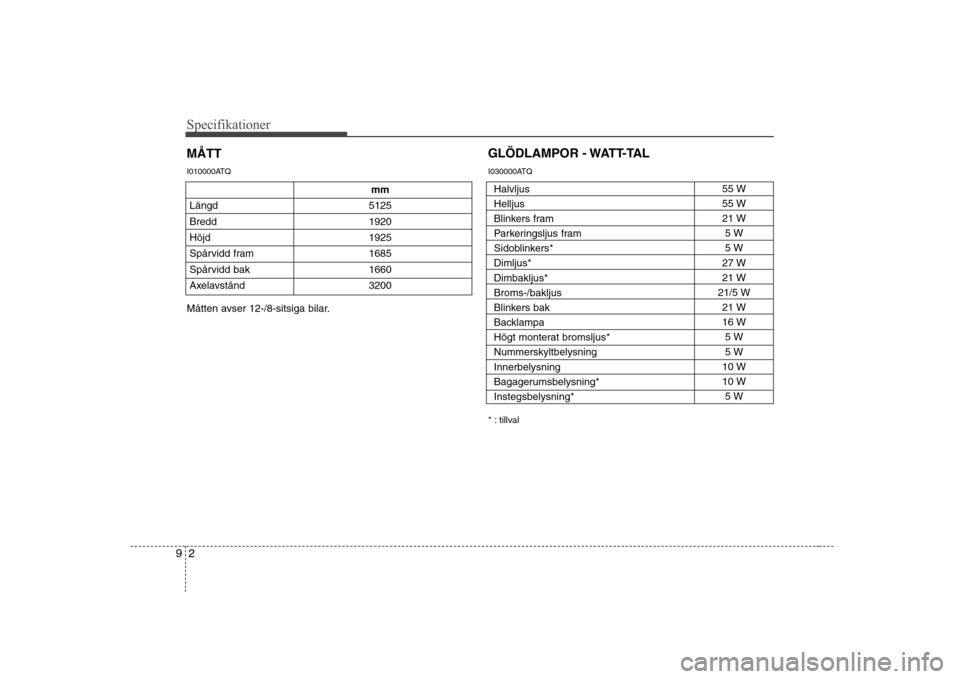

MÅTTGLÖDLAMPOR - WATT-TAL
* : tillval
I010000ATQ
I030000ATQ
Halvljus Helljus
Blinkers fram
Parkeringsljus fram
Sidoblinkers*Dimljus*Dimbakljus*Broms-/bakljus
Blinkers bak
Backlampa
Högt monterat bromsljus*NummerskyltbelysningInnerbelysning
Bagagerumsbelysning* Instegsbelysning* 55 W55 W21 W
5 W5 W
27 W21 W
21/5 W 21 W16 W5 W5 W
10 W10 W 5 W
mm
Längd 5125
Bredd 1920
Höjd 1925
Spårvidd fram 1685
Spårvidd bak 1660
Axelavstånd 3200
MÃ¥tten avser 12-/8-sitsiga bilar.

93
Specifikationer

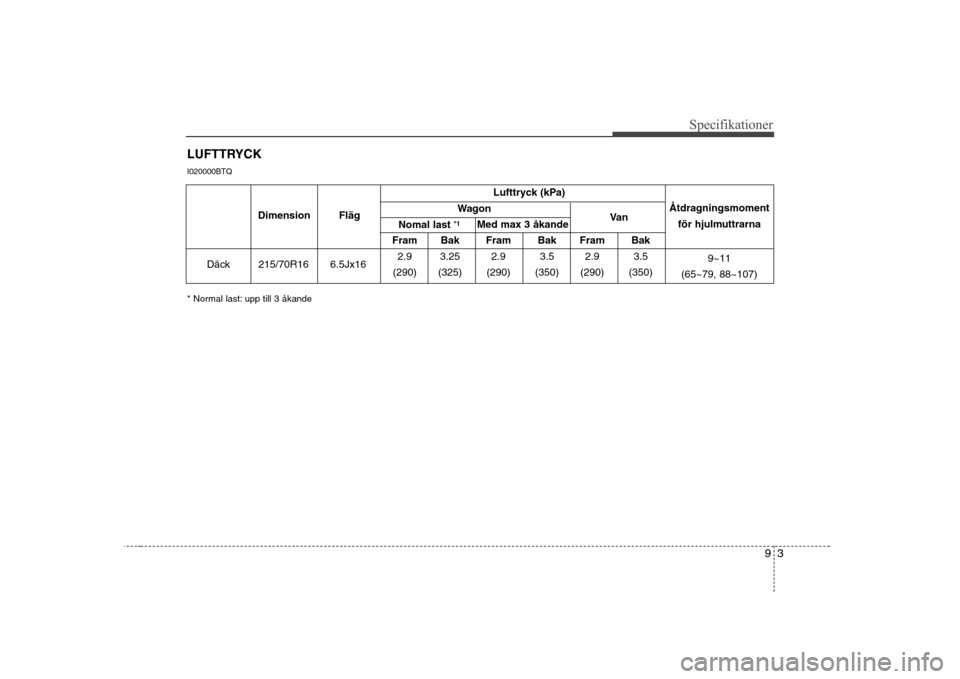

LUFTTRYCK
I020000BTQ
* Normal last: upp till 3 åkande
Lufttryck (kPa)
Wagon
Fram Bak Fram Bak Fram Bak
215/70R16 6.5Jx16 2.9 3.25 2.9 3.5 2.9 3.5
(290) (325) (290) (350) (290) (350)
Däck Åtdragningsmoment
för hjulmuttrarna
9~11
(65~79, 88~107)
Dimension
Fläg
Nomal last *1
Med max 3 åkande Va n
