Hyundai H-1 (Grand Starex) 2009 Ägarmanual (in Swedish)

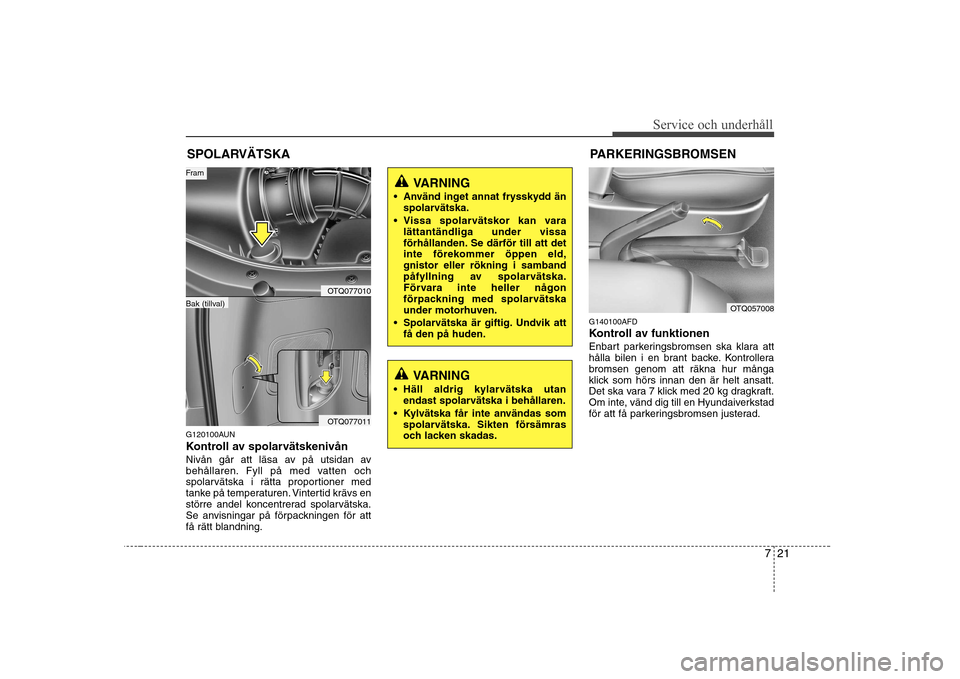

721
Service och underhåll
SPOLARVÄTSKA
G120100AUN
Kontroll av spolarvätskenivån
Nivån går att läsa av på utsidan av
behållaren. Fyll på med vatten och
spolarvätska i rätta proportioner med
tanke på temperaturen. Vintertid krävs en
större andel koncentrerad spolarvätska.
Se anvisningar på förpackningen för att
få rätt blandning. G140100AFD
Kontroll av funktionen
Enbart parkeringsbromsen ska klara att
hålla bilen i en brant backe. Kontrollerabromsen genom att räkna hur många
klick som hörs innan den är helt ansatt.
Det ska vara 7 klick med 20 kg dragkraft.
Om inte, vänd dig till en Hyundaiverkstad
för att få parkeringsbromsen justerad.
VARNING
Använd inget annat frysskydd än spolarvätska.
Vissa spolarvätskor kan vara lättantändliga under vissa
förhållanden. Se därför till att det
inte förekommer öppen eld,gnistor eller rökning i samband
påfyllning av spolarvätska.
Förvara inte heller någon
förpackning med spolarvätskaunder motorhuven.
Spolarvätska är giftig. Undvik att få den på huden.
PARKERINGSBROMSEN
VARNING
Häll aldrig kylarvätska utan endast spolarvätska i behållaren.
Kylvätska får inte användas som spolarvätska. Sikten försämras
och lacken skadas.
OTQ057008
OTQ077010
OTQ077011
Bak (tillval)
Fram

Service och underhåll
22
7
BRÄNSLEFILTER (DIESEL)
G150100AFD
Tappa vatten ur bränslefiltret
Filtret separerar och samlar upp vatten som finns i bränslet. När det samlats en viss
mängd vatten i filtret tänds
varningslampan i panelen.
Då måste filtret tömmas.
När varningslampan tänds,
vänd dig till en HYUNDAI-
verkstad för att få vattnet
dränerat och systemet
kontrollerat. G150200AEN
✽✽OBS
Vid byte av filterinsats, använd ett
HYUNDAI originalfilter.VIKTIGT
Om filtret inte töms kan det uppstå skador i bränslesystemet.
OTQ077012

723
Service och underhåll
LUFTRENARE
G160100AEN
Byte av motorns luftfilter 1. Lossa clipsen som håller locket.
2. Vik upp locket och ta bort det smutsigafiltret.
3. Torka rent filterhuset invändigt med en fuktig trasa.
4. Sätt i ett nytt filter.
5. Vik ner och spänn fast locket.
OTQ077013OTQ077014
OTQ077015
OTQ077016

Service och underhåll
24
7
Filtret ska bytas enligt de intervaller som
anges i serviceprogrammet.
Om bilen ofta körs på dammiga vägar
ska filtret bytas oftare än vad det normala
serviceprogrammet anger. Se program
-met för krävande körning.
VIKTIGT
Kör aldrig bilen utan luftfilter. Det medför motorskador.
I samband med filterbyte får det inte komma in smuts i filterhuset.
Utan filter kan baktändning orsaka brand i motorrummet.
Vi rekommenderar att du använder ett HYUNDAI originalfilter. Då är dugaranterad rätt funktion, så att duinte riskerar att det uppstår några fel på luftflödessensorn eller
dieselmotorns turboaggregat.

725
Service och underhåll
KUPÉLUFTFILTER
G170100AEN
Byte av kupéluftfilter
Filtret ska bytas var 1500:e mil. Om bilen
används mycket där luften är förorenadoch/eller på dammiga vägar ska filtret
kontrolleras och bytas oftare.
G170200ATQ Gör så här:
1. Öppna handskfacket och koppla lossstoppet (1) så att luckan kan vikas ner. 2. Lossa stoppen på båda sidor inne i
luckan, som pilarna (2) och (3) visar.
Då kan luckan hänga rakt ner.
OTQ077018OTQ077019

Service och underhåll
26
7
3. Vrid spärren (1) medurs och dra ut
filterelementen. 4. Ta bort det gamla filtret och torka ren
filterhållaren med en fuktig trasa samt
sätt i ett nytt filter.
5. Montera i omvänd ordning
✽✽ OBS
Var noga när du monterar filtret så att
det inte försämrar luftflödet eller
orsakar missljud.
OTQ077020OTQ077021

727
Service och underhåll
TORKARBLAD
G180100AUN Underhåll
✽✽ OBS
I vissa fall kan det vax som används i
automatiska biltvättar orsaka enbeläggning på vindrutan som kan vara
svår att få bort. Det gäller också
insekter och trädsav.
För att få torkarbladen att svepa rutan
ren, rengör både rutan och gummibladen
med ett milt rengöringsmedel, t exdiskmedel och skölj noga med rent
vatten. G180200AUN
Byte av torkarblad
När det blir ränder på rutan är det dags
att byta bladen.
VIKTIGT
Använd aldrig bensin, fotogen,
thinner eller något annat lösnings-medel på torkarbladen eller vind-rutan.
VIKTIGT
Försök aldrig föra torkarna för handöver rutan. De kan skadas.
VIKTIGT
Vi rekommenderar att du byter till ett HYUNDAI original torkarblad.1JBA5122

Service och underhåll
28
7
G180201ATQ
Vindrutans torkarblad
1. Lyft upp torkararmen.
✽✽
OBS
Låt inte armen falla ner och skada vindrutan.
2. Tryck in låsclipset som den vänstra pilen visar och dra torkarbladet nedåt
utmed armen som den högra pilen
visar. 3. Ta loss torkarbladet.
4. Montera ett nytt torkarblad genom att
trycka fast det i den U-formade delen
av armen. Det ska fastna med ett klick.
1LDA50231JBA70381JBA7037

729
Service och underhåll
G180202AFD
Byte av torkarblad för bakrutan(tillval)
1. Vik ut torkararmen och dra loss torkarbladet. 2. Passa in hålet på torkarbladsenheten
över änden på torkararmen och tryck
fast den så att det hörs ett klick.
3. Kontrollera att den sitter fast genom att dra i den och vik ner torkararmen mot
rutan.
Om du är osäker på hur du ska byta
torkarblad rekommenderar vi att du
vänder dig till en Hyundaiverkstad.
OEN076019OEN076018

Service och underhåll
30
7
BATTERI
G190100AUN Batteriunderhåll
Kontrollera att batteriet sitter fast.
Håll batteriet rent och torrt.
Batteripolerna ska vara rena från oxid och insmorda med vaselin eller fett.
Tvätta omgående bort eventuell spilld batterivätska med vatten och soda.
Om bilen ska stå parkerad en längre tid, koppla bort batterikablarna.
VARNING - Skaderisk
Läs följande instruktioner
noga.
Öppen eld, gnistor och rökning får inte förekomma intill batteriet.
Batterier avger en gas, som kan explodera om denantänds.
Håll barn borta från batteriet, som innehåller
frätande vätska. Se till att
du inte får batterivätska på
huden, i ögonen, på kläder
-na eller bilens lack.
Om du får batterivätska i
ögonen, skölj med rikligt
med vatten i minst 15
minuter och uppsök
omgående läkare. Se till attha ögonen fuktade med
vatten tills du fått läkarvård.Om du får batterivätska på
huden, tvätta med tvål och
vatten. Om det gör ont ellerkänns som en brännskada,
kontakta en läkare.
Använd skyddsglasögon när du arbetar med batteriet
och se till att ventilationen
är god.
(forts)
OTQ077022
