Hyundai H-1 (Grand Starex) 2010 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
56
4

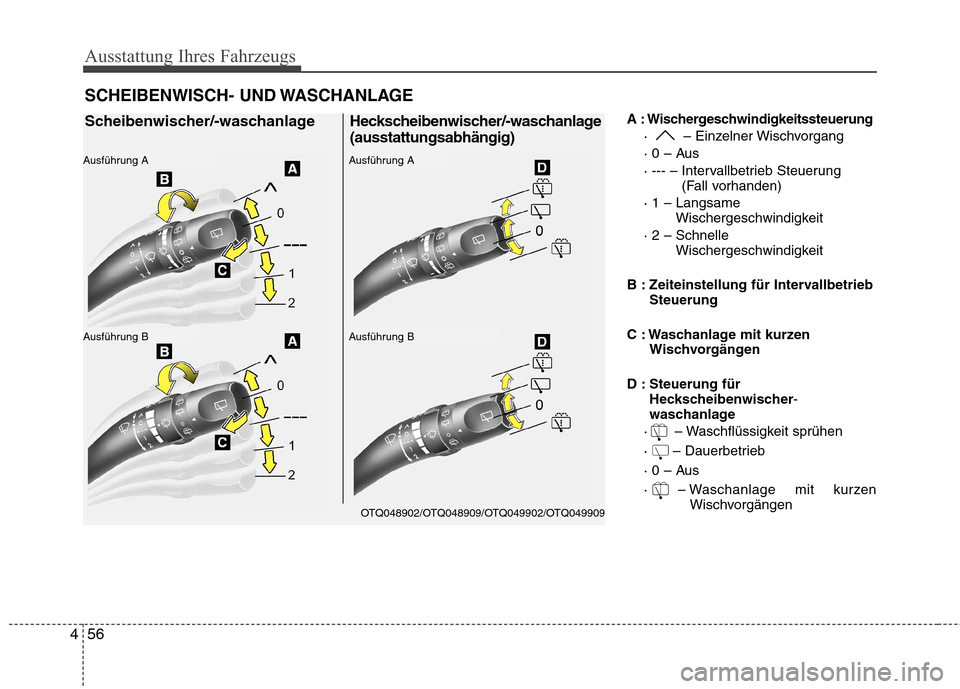

A : Wischergeschwindigkeitssteuerung
· – Einzelner Wischvorgang
· 0 – Aus
· --- – Intervallbetrieb Steuerung (Fall vorhanden)
· 1 – Langsame Wischergeschwindigkeit
· 2 – Schnelle Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb Steuerung
C : Waschanlage mit kurzen Wischvorgängen
D : Steuerung für Heckscheibenwischer -
waschanlage
· – Waschflüssigkeit sprühen
· – Dauerbetrieb
· 0 – Aus
· – Waschanlage mit kurzen Wischvorgängen
SCHEIBENWISCH- UND WASCHANLAGE
OTQ048902/OTQ048909/OTQ049902/OTQ049909
Scheibenwischer/-waschanlage Heckschei benwischer/-waschanlage
(ausstattungsabhängig)
Ausführung B
Ausführung A
Ausführung B
Ausführung A

457
Ausstattung Ihres Fahrzeugs

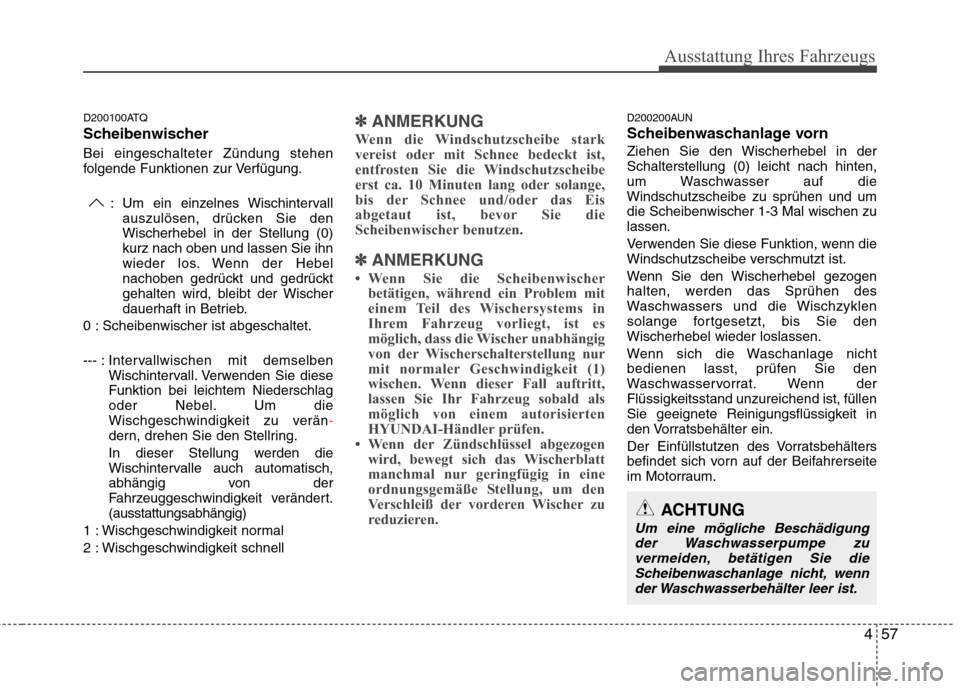

D200100ATQ
Scheibenwischer Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung.: Um ein einzelnes Wischintervallauszulösen, drücken Sie denWischerhebel in der Stellung (0)kurz nach oben und lassen Sie ihn
wieder los. Wenn der Hebel
nachoben gedrückt und gedrückt
gehalten wird, bleibt der Wischer
dauerhaft in Betrieb.
0 : Scheibenwischer ist abgeschaltet.
--- : Intervallwischen mit demselben Wischintervall. Verwenden Sie diese Funktion bei leichtem Niederschlag
oder Nebel. Um die
Wischgeschwindigkeit zu verän
-dern, drehen Sie den Stellring.
In dieser Stellung werden die
Wischintervalle auch automatisch,
abhängig von der
Fahrzeuggeschwindigkeit verändert.(ausstattungsabhängig)
1 : Wischgeschwindigkeit normal
2 : Wischgeschwindigkeit schnell
✽✽ ANMERKUNG
Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
✽
✽ ANMERKUNG
 Wenn Sie die Scheibenwischer betätigen, während ein Problem mit
einem Teil des Wischersystems in
Ihrem Fahrzeug vorliegt, ist es
möglich, dass die Wischer unabhängig
von der Wischerschalterstellung nur
mit normaler Geschwindigkeit (1)
wischen. Wenn dieser Fall auftritt,
lassen Sie Ihr Fahrzeug sobald als
möglich von einem autorisierten
HYUNDAI-Händler prüfen.
 Wenn der Zündschlüssel abgezogen
wird, bewegt sich das Wischerblatt
manchmal nur geringfügig in eine
ordnungsgemäße Stellung, um den
Verschleiß der vorderen Wischer zu
reduzieren.
D200200AUN
Scheibenwaschanlage vorn
Ziehen Sie den Wischerhebel in der Schalterstellung (0) leicht nach hinten,
um Waschwasser auf dieWindschutzscheibe zu sprühen und umdie Scheibenwischer 1-3 Mal wischen zulassen.
Verwenden Sie diese Funktion, wenn die
Windschutzscheibe verschmutzt ist.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie denWischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat. Wenn der
Flüssigkeitsstand unzureichend ist, füllen
Sie geeignete Reinigungsflüssigkeit in
den Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Um eine mögliche Beschädigung
der Waschwasserpumpe zu vermeiden, betätigen Sie die
Scheibenwaschanlage nicht, wenn der Waschwasserbehälter leer ist.

Ausstattung Ihres Fahrzeugs
58
4

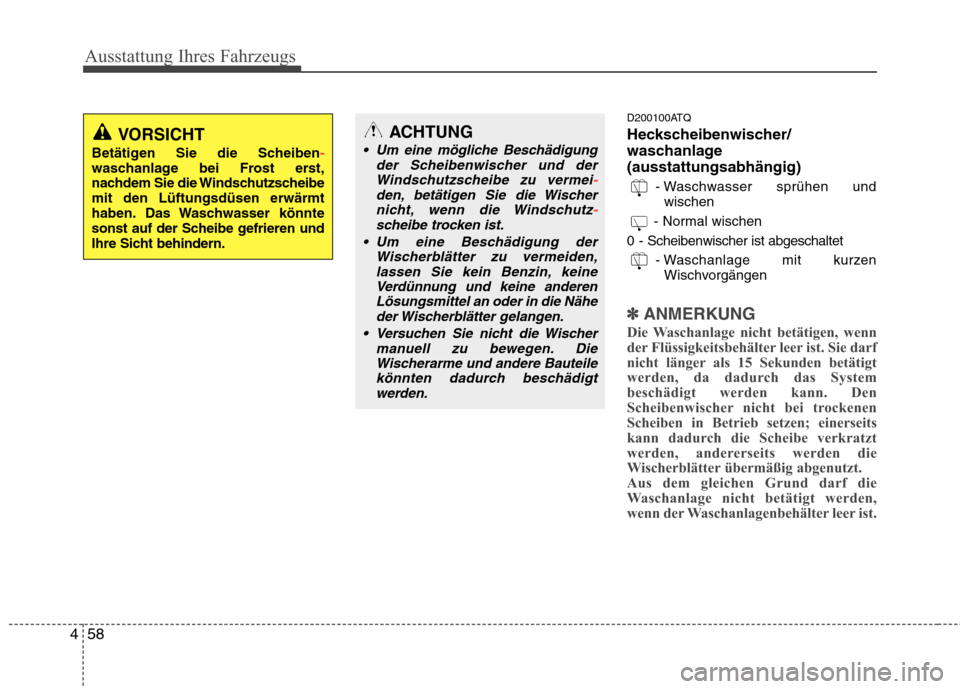

D200100ATQ
Heckscheibenwischer/
waschanlage(ausstattungsabhängig)
- Waschwasser sprühen undwischen
- Normal wischen
0 - Scheibenwischer ist abgeschaltet - Waschanlage mit kurzen
Wischvorgängen
✽✽ ANMERKUNG
Die Waschanlage nicht betätigen, wenn
der Flüssigkeitsbehälter leer ist. Sie darf
nicht länger als 15 Sekunden betätigt
werden, da dadurch das System
beschädigt werden kann. Den
Scheibenwischer nicht bei trockenen
Scheiben in Betrieb setzen; einerseits
kann dadurch die Scheibe verkratzt
werden, andererseits werden die
Wischerblätter übermäßig abgenutzt.
Aus dem gleichen Grund darf die
Waschanlage nicht betätigt werden,
wenn der Waschanlagenbehälter leer ist.
VORSICHT
Betätigen Sie die Scheiben
-waschanlage bei Frost erst,
nachdem Sie die Windschutzscheibemit den Lüftungsdüsen erwärmt
haben. Das Waschwasser könnte
sonst auf der Scheibe gefrieren und
Ihre Sicht behindern.
ACHTUNG
Um eine mögliche Beschädigung der Scheibenwischer und derWindschutzscheibe zu vermei
-den, betätigen Sie die Wischer
nicht, wenn die Windschutz-scheibe trocken ist.
Um eine Beschädigung der Wischerblätter zu vermeiden,lassen Sie kein Benzin, keine
Verdünnung und keine anderenLösungsmittel an oder in die Nähe
der Wischerblätter gelangen.
Versuchen Sie nicht die Wischer manuell zu bewegen. DieWischerarme und andere Bauteile
könnten dadurch beschädigt werden.

459
Ausstattung Ihres Fahrzeugs

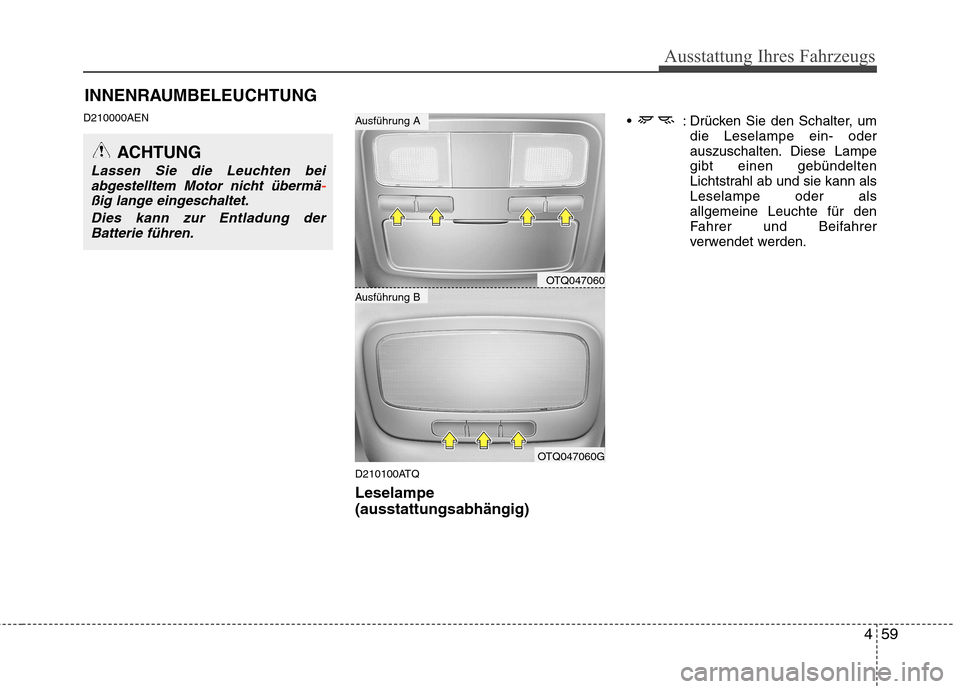

D210000AEND210100ATQ Leselampe (ausstattungsabhängig) : Drücken Sie den Schalter, um
die Leselampe ein- oder
auszuschalten. Diese Lampegibt einen gebündelten
Lichtstrahl ab und sie kann alsLeselampe oder alsallgemeine Leuchte für den
Fahrer und Beifahrer
verwendet werden.
INNENRAUMBELEUCHTUNG
ACHTUNG
Lassen Sie die Leuchten bei
abgestelltem Motor nicht übermä-ßig lange eingeschaltet.
Dies kann zur Entladung derBatterie führen.
OTQ047060
OTQ047060G
Ausführung B
Ausführung A

Ausstattung Ihres Fahrzeugs
60
4

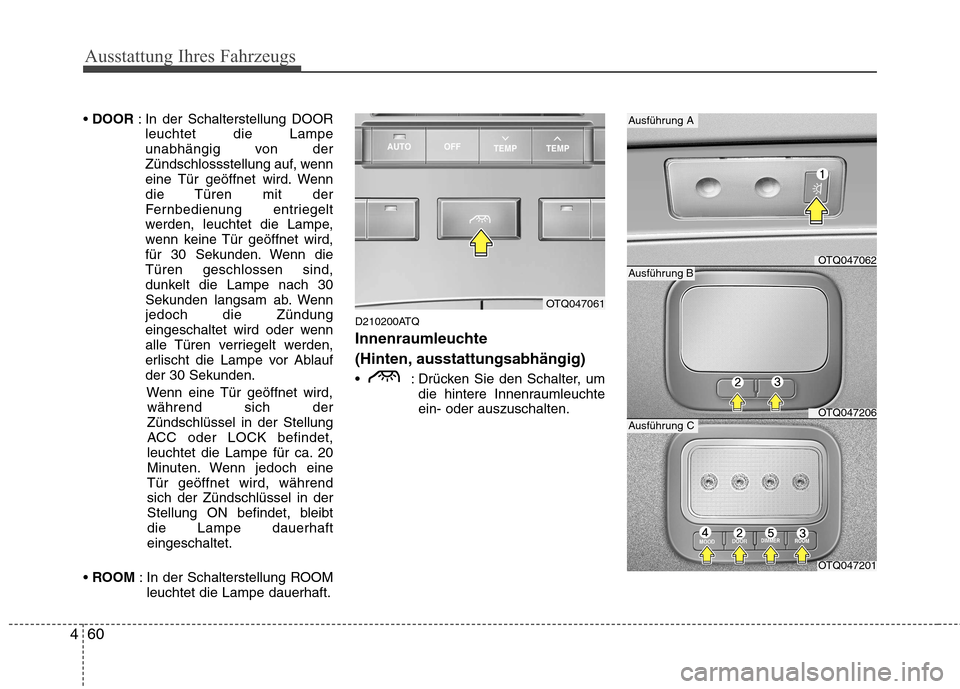

DOOR : In der Schalterstellung DOOR
leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf, wenn
eine Tür geöffnet wird. Wenn
die Türen mit der
Fernbedienung entriegelt
werden, leuchtet die Lampe,
wenn keine Tür geöffnet wird,
für 30 Sekunden. Wenn dieTüren geschlossen sind,
dunkelt die Lampe nach 30
Sekunden langsam ab. Wennjedoch die Zündung
eingeschaltet wird oder wenn
alle Türen verriegelt werden,
erlischt die Lampe vor Ablaufder 30 Sekunden.
Wenn eine Tür geöffnet wird,während sich derZündschlüssel in der Stellung
ACC oder LOCK befindet,
leuchtet die Lampe für ca. 20
Minuten. Wenn jedoch eineTür geöffnet wird, währendsich der Zündschlüssel in der
Stellung ON befindet, bleibtdie Lampe dauerhafteingeschaltet.
ROOM : In der Schalterstellung ROOM
leuchtet die Lampe dauerhaft. D210200ATQ
Innenraumleuchte
(Hinten, ausstattungsabhängig)
: Drücken Sie den Schalter, um
die hintere Innenraumleuchte ein- oder auszuschalten.
OTQ047061
OTQ047201
Ausführung C
OTQ047062
Ausführung A
Ausführung B
OTQ047206

461
Ausstattung Ihres Fahrzeugs

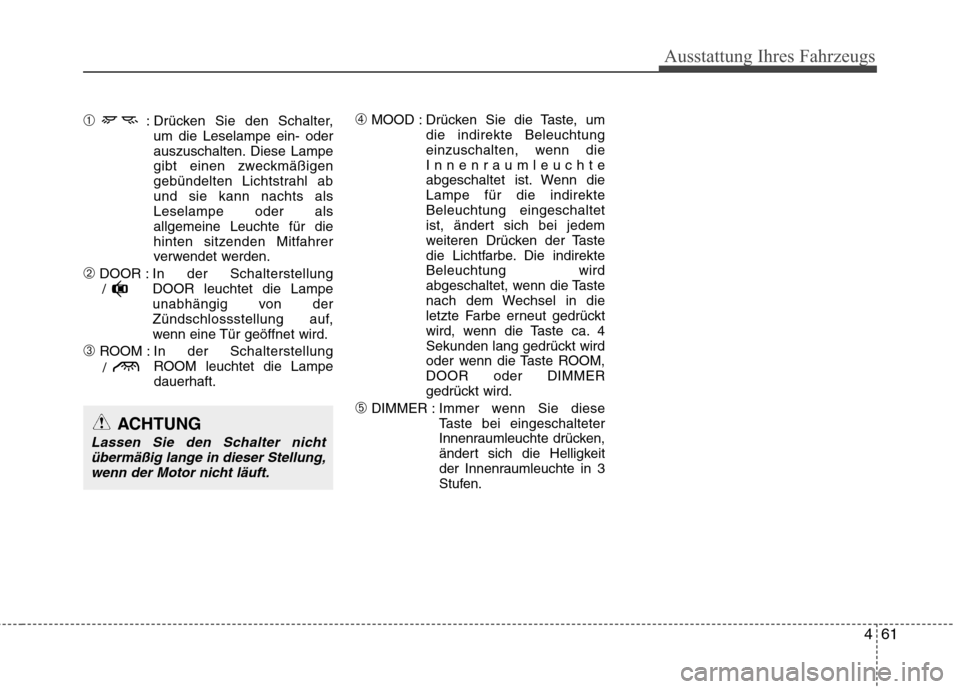

➀: Drücken Sie den Schalter,
um die Leselampe ein- oder
auszuschalten. Diese Lampe
gibt einen zweckmäßigen
gebündelten Lichtstrahl abund sie kann nachts alsLeselampe oder alsallgemeine Leuchte für die
hinten sitzenden Mitfahrer
verwendet werden.
➁ DOOR : In der Schalterstellung
DOOR leuchtet die Lampe
unabhängig von der
Zündschlossstellung auf,
wenn eine Tür geöffnet wird.
➂ ROOM : In der Schalterstellung
ROOM leuchtet die Lampedauerhaft. ➃
MOOD : Drücken Sie die Taste, um
die indirekte Beleuchtung
einzuschalten, wenn die
Innenraumleuchte
abgeschaltet ist. Wenn dieLampe für die indirekteBeleuchtung eingeschaltet
ist, ändert sich bei jedem
weiteren Drücken der Taste
die Lichtfarbe. Die indirekteBeleuchtung wird
abgeschaltet, wenn die Taste
nach dem Wechsel in die
letzte Farbe erneut gedrückt
wird, wenn die Taste ca. 4
Sekunden lang gedrückt wird
oder wenn die Taste ROOM,DOOR oder DIMMER
gedrückt wird.
➄ DIMMER : Immer wenn Sie diese
Taste bei eingeschalteter
Innenraumleuchte drücken,
ändert sich die Helligkeit
der Innenraumleuchte in 3
Stufen.
ACHTUNG
Lassen Sie den Schalter nicht
übermäßig lange in dieser Stellung,wenn der Motor nicht läuft.
/
/

Ausstattung Ihres Fahrzeugs
62
4

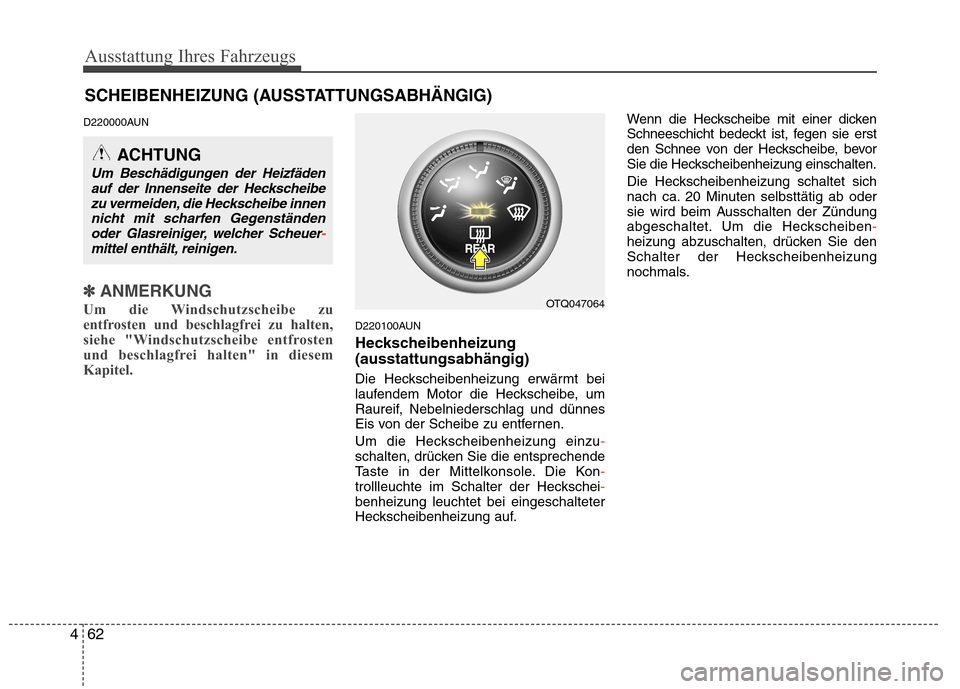

SCHEIBENHEIZUNG (AUSSTATTUNGSABHÄNGIG)
D220000AUN
✽✽ ANMERKUNG
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
D220100AUN
Heckscheibenheizung (ausstattungsabhängig)
Die Heckscheibenheizung erwärmt bei
laufendem Motor die Heckscheibe, um
Raureif, Nebelniederschlag und dünnes
Eis von der Scheibe zu entfernen.
Um die Heckscheibenheizung einzu
-schalten, drücken Sie die entsprechende
Taste in der Mittelkonsole. Die Kon-trollleuchte im Schalter der Heckschei-benheizung leuchtet bei eingeschalteter
Heckscheibenheizung auf. Wenn die Heckscheibe mit einer dicken
Schneeschicht bedeckt ist, fegen sie erst
den Schnee von der Heckscheibe, bevor
Sie die Heckscheibenheizung einschalten.
Die Heckscheibenheizung schaltet sich
nach ca. 20 Minuten selbsttätig ab oder
sie wird beim Ausschalten der Zündung
abgeschaltet. Um die Heckscheiben
-heizung abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals.
ACHTUNG
Um Beschädigungen der Heizfäden
auf der Innenseite der Heckscheibezu vermeiden, die Heckscheibe innen nicht mit scharfen Gegenständenoder Glasreiniger, welcher Scheuer
-mittel enthält, reinigen.
OTQ047064

463
Ausstattung Ihres Fahrzeugs

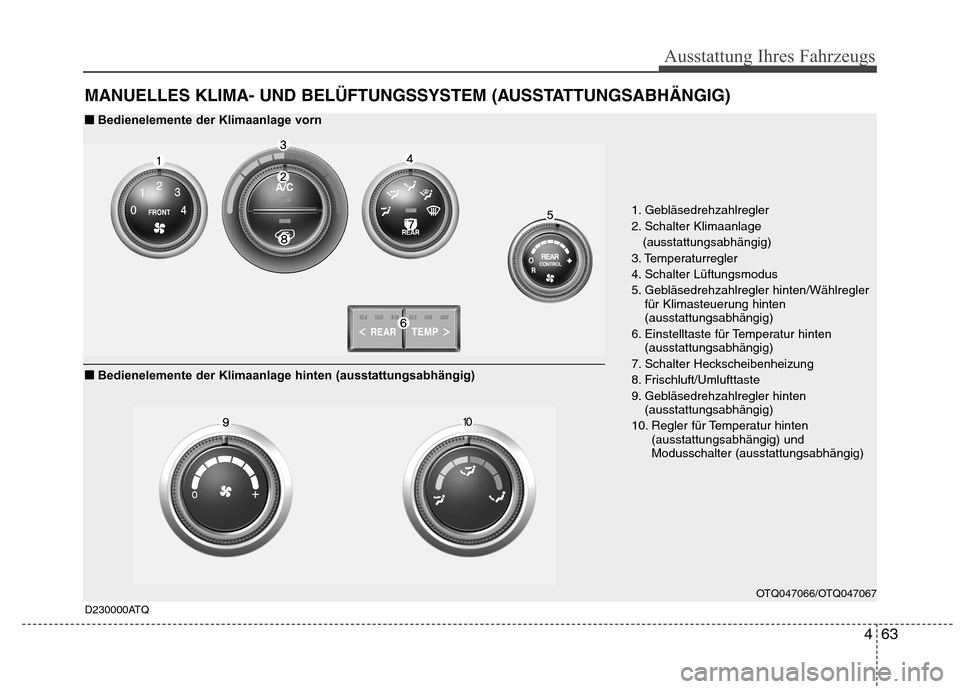

MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
OTQ047066/OTQ047067
1. Gebläsedrehzahlregler
2. Schalter Klimaanlage(ausstattungsabhängig)
3. Temperaturregler
4. Schalter Lüftungsmodus
5. Gebläsedrehzahlregler hinten/Wählregler für Klimasteuerung hinten (ausstattungsabhängig)
6. Einstelltaste für Temperatur hinten (ausstattungsabhängig)
7. Schalter Heckscheibenheizung
8. Frischluft/Umlufttaste
9. Gebläsedrehzahlregler hinten (ausstattungsabhängig)
10. Regler für Temperatur hinten (ausstattungsabhängig) und Modusschalter (ausstattungsabhängig)
D230000ATQ
■■ Bedienelemente der Klimaanlage vorn
■
■ Bedienelemente der Klimaanlage hinten (ausstattungsabhän gig)

Ausstattung Ihres Fahrzeugs
64
4

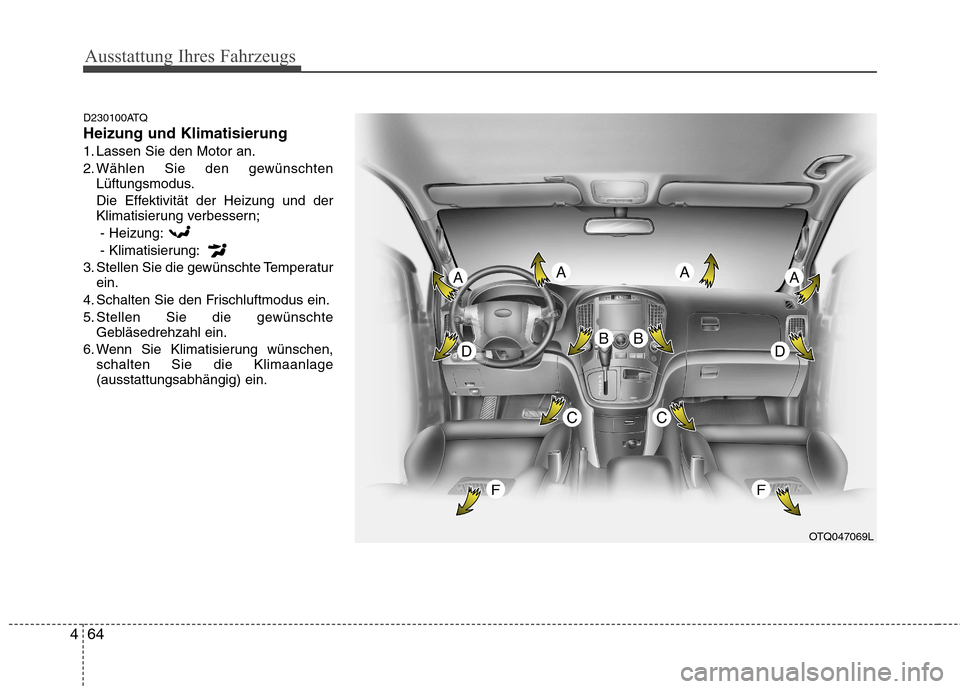

D230100ATQ Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Die Effektivität der Heizung und der
Klimatisierung verbessern;
- Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage (ausstattungsabhängig) ein.
OTQ047069L

465
Ausstattung Ihres Fahrzeugs

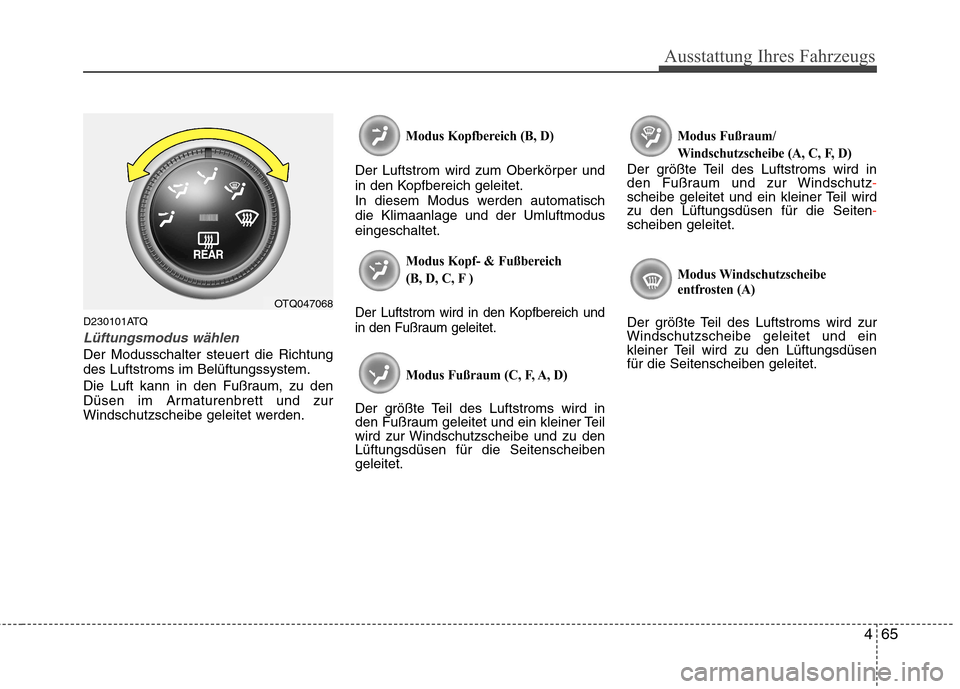

D230101ATQ
Lüftungsmodus wählen
Der Modusschalter steuert die Richtung des Luftstroms im Belüftungssystem.
Die Luft kann in den Fußraum, zu den
Düsen im Armaturenbrett und zur
Windschutzscheibe geleitet werden.
Modus Kopfbereich (B, D)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatischdie Klimaanlage und der Umluftmoduseingeschaltet.
Modus Kopf- & Fußbereich
(B, D, C, F )
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Modus Fußraum (C, F, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu denLüftungsdüsen für die Seitenscheibengeleitet.
Modus Fußraum/
Windschutzscheibe (A, C, F, D)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-scheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seiten-scheiben geleitet.
Modus Windschutzscheibe
entfrosten (A)
Der größte Teil des Luftstroms wird zur Windschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsenfür die Seitenscheiben geleitet.
OTQ047068
