Ausstattung Ihres Fahrzeugs
66
4

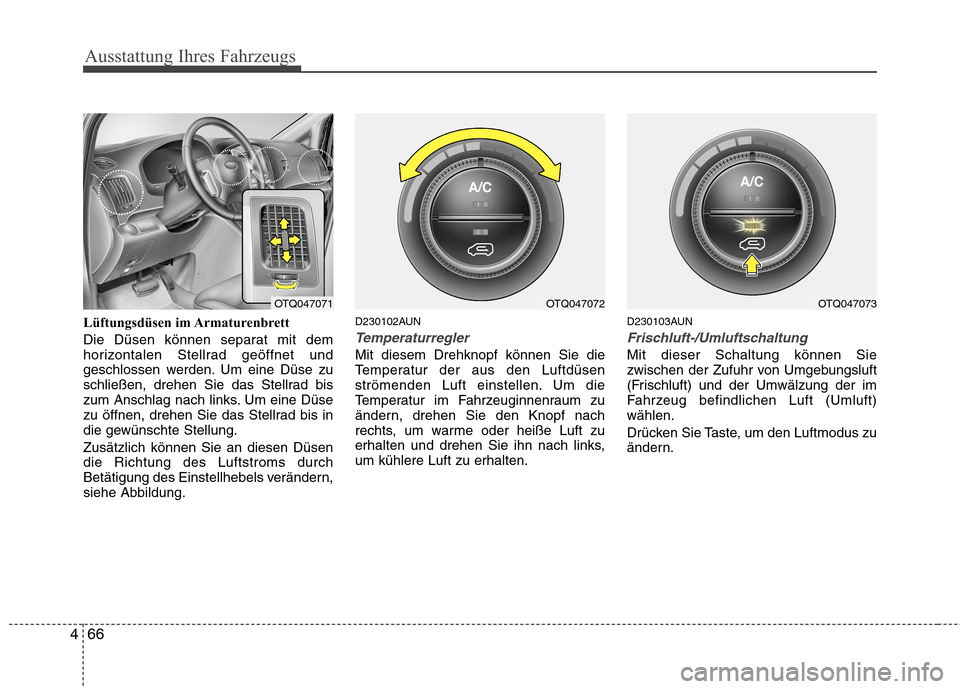

Lüftungsdüsen im Armaturenbrett
Die Düsen können separat mit dem
horizontalen Stellrad geöffnet und
geschlossen werden. Um eine Düse zu
schließen, drehen Sie das Stellrad bis
zum Anschlag nach links. Um eine Düse
zu öffnen, drehen Sie das Stellrad bis in
die gewünschte Stellung. Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung. D230102AUN
Temperaturregler
Mit diesem Drehknopf können Sie die
Temperatur der aus den Luftdüsen
strömenden Luft einstellen. Um die
Temperatur im Fahrzeuginnenraum zu
ändern, drehen Sie den Knopf nach
rechts, um warme oder heiße Luft zu
erhalten und drehen Sie ihn nach links,um kühlere Luft zu erhalten.
D230103AUN
Frischluft-/Umluftschaltung
Mit dieser Schaltung können Sie
zwischen der Zufuhr von Umgebungsluft
(Frischluft) und der Umwälzung der im
Fahrzeug befindlichen Luft (Umluft)wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern.
OTQ047072OTQ047071OTQ047073

467
Ausstattung Ihres Fahrzeugs

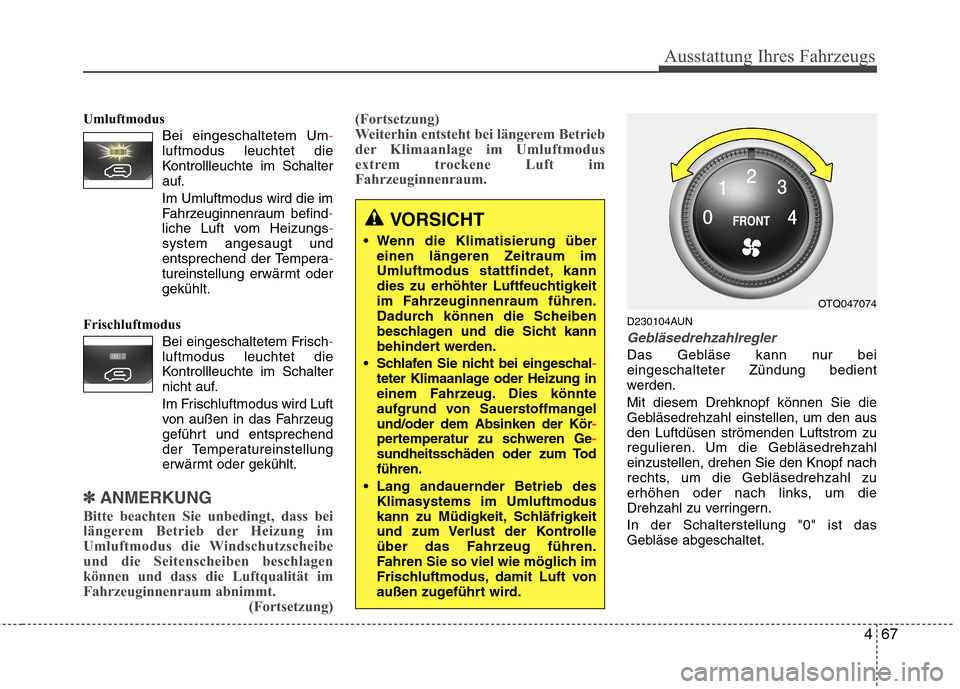

UmluftmodusBei eingeschaltetem Um
-luftmodus leuchtet die
Kontrollleuchte im Schalter
auf.
Im Umluftmodus wird die im
Fahrzeuginnenraum befind
-liche Luft vom Heizungs-system angesaugt und
entsprechend der Tempera-tureinstellung erwärmt oder gekühlt.
Frischluftmodus Bei eingeschaltetem Frisch
-luftmodus leuchtet die
Kontrollleuchte im Schalter
nicht auf.
Im Frischluftmodus wird Luft
von außen in das Fahrzeug
geführt und entsprechend
der Temperatureinstellung
erwärmt oder gekühlt.
✽✽ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb der Heizung im
Umluftmodus die Windschutzscheibe
und die Seitenscheiben beschlagen
können und dass die Luftqualität im
Fahrzeuginnenraum abnimmt. (Fortsetzung)(Fortsetzung)
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im
Fahrzeuginnenraum.
D230104AUN
Gebläsedrehzahlregler
Das Gebläse kann nur bei eingeschalteter Zündung bedient
werden. Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den ausden Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahleinzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern. In der Schalterstellung "0" ist das
Gebläse abgeschaltet.
VORSICHT
Wenn die Klimatisierung über einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei eingeschal
-teter Klimaanlage oder Heizung in
einem Fahrzeug. Dies könnte
aufgrund von Sauerstoffmangelund/oder dem Absinken der Kör
-pertemperatur zu schweren Ge-sundheitsschäden oder zum Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.
OTQ047074

Ausstattung Ihres Fahrzeugs
68
4
D230105AUN

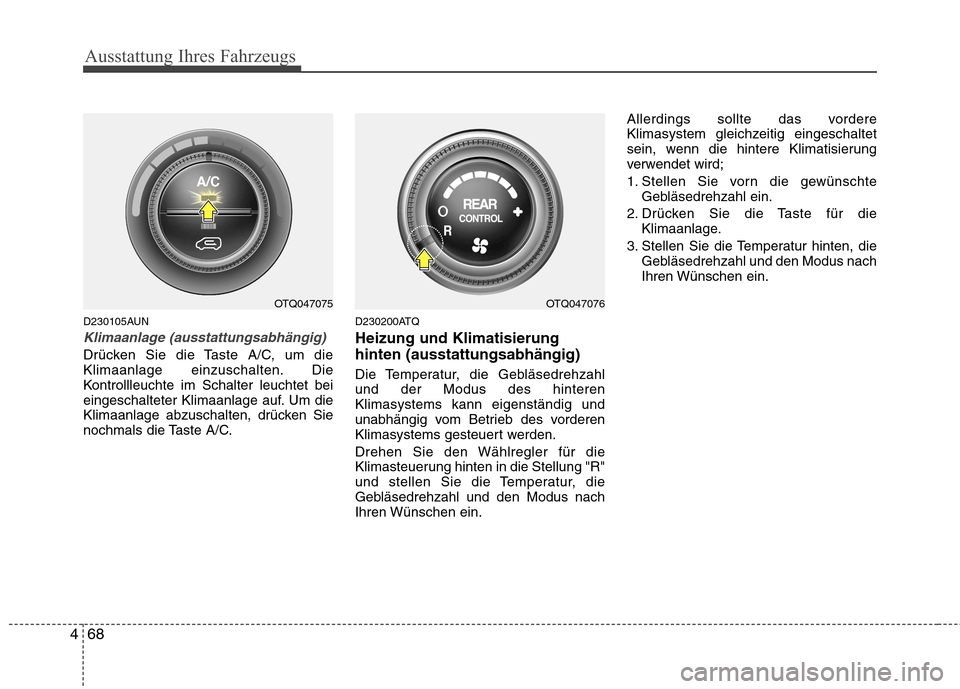

Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die
Kontrollleuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C. D230200ATQ Heizung und Klimatisierung hinten (ausstattungsabhängig)
Die Temperatur, die Gebläsedrehzahl und der Modus des hinterenKlimasystems kann eigenständig und
unabhängig vom Betrieb des vorderen
Klimasystems gesteuert werden.
Drehen Sie den Wählregler für die
Klimasteuerung hinten in die Stellung "R"
und stellen Sie die Temperatur, die
Gebläsedrehzahl und den Modus nach
Ihren Wünschen ein.Allerdings sollte das vordere
Klimasystem gleichzeitig eingeschaltet
sein, wenn die hintere Klimatisierung
verwendet wird;
1. Stellen Sie vorn die gewünschte
Gebläsedrehzahl ein.
2. Drücken Sie die Taste für die Klimaanlage.
3. Stellen Sie die Temperatur hinten, die Gebläsedrehzahl und den Modus nach
Ihren Wünschen ein.
OTQ047075OTQ047076

469
Ausstattung Ihres Fahrzeugs

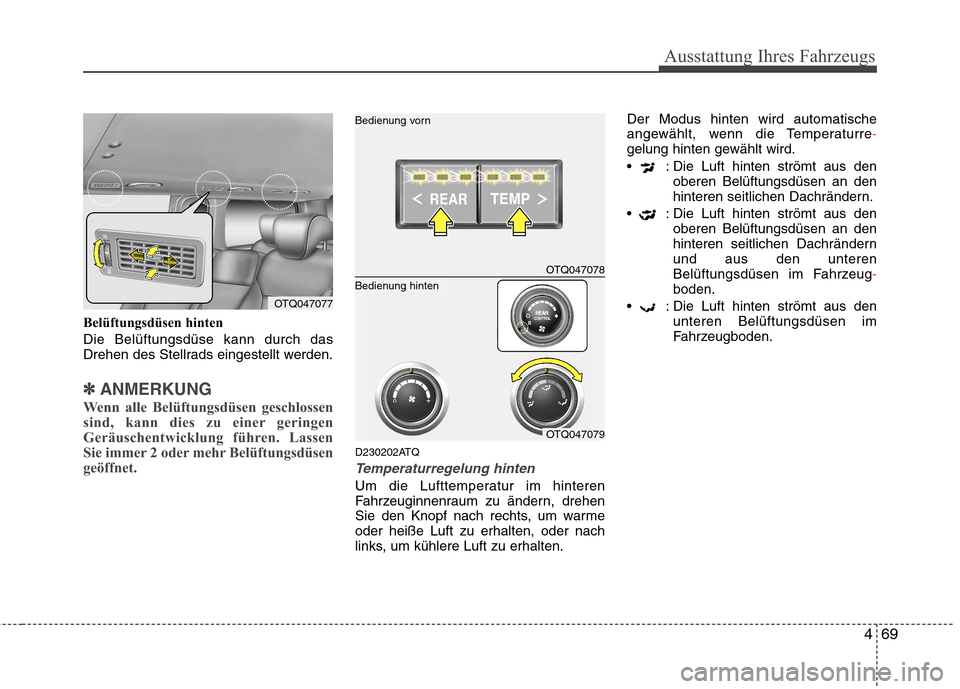

Belüftungsdüsen hinten Die Belüftungsdüse kann durch das
Drehen des Stellrads eingestellt werden.
✽✽ANMERKUNG
Wenn alle Belüftungsdüsen geschlossen
sind, kann dies zu einer geringen
Geräuschentwicklung führen. Lassen
Sie immer 2 oder mehr Belüftungsdüsen
geöffnet.
D230202ATQ
Temperaturregelung hinten
Um die Lufttemperatur im hinteren
Fahrzeuginnenraum zu ändern, drehen
Sie den Knopf nach rechts, um warmeoder heiße Luft zu erhalten, oder nach
links, um kühlere Luft zu erhalten. Der Modus hinten wird automatische
angewählt, wenn die Temperaturre
-gelung hinten gewählt wird.
: Die Luft hinten strömt aus den
oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändern.
: Die Luft hinten strömt aus den oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändernund aus den unteren
Belüftungsdüsen im Fahrzeug
-boden.
: Die Luft hinten strömt aus den unteren Belüftungsdüsen im
Fahrzeugboden.OTQ047077
OTQ047078
Bedienung vorn
OTQ047079
Bedienung hinten

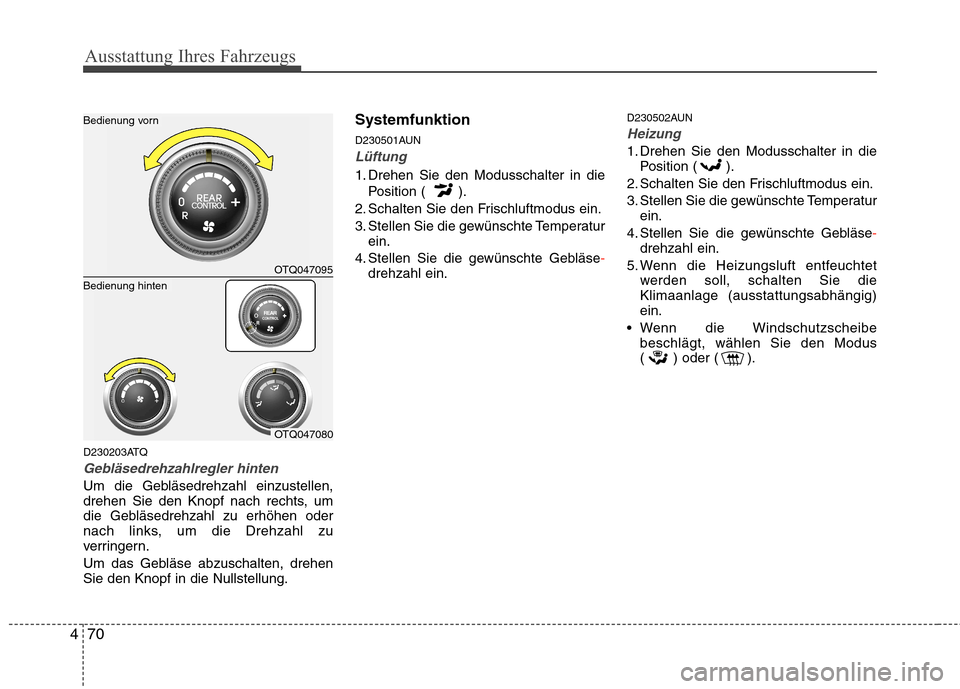

Ausstattung Ihres Fahrzeugs
70
4
D230203ATQ
Gebläsedrehzahlregler hinten
Um die Gebläsedrehzahl einzustellen,
drehen Sie den Knopf nach rechts, um
die Gebläsedrehzahl zu erhöhen oder
nach links, um die Drehzahl zu
verringern.
Um das Gebläse abzuschalten, drehen Sie den Knopf in die Nullstellung. Systemfunktion
D230501AUN
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein. D230502AUN
Heizung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OTQ047095
Bedienung vorn
OTQ047080
Bedienung hinten

471
Ausstattung Ihres Fahrzeugs

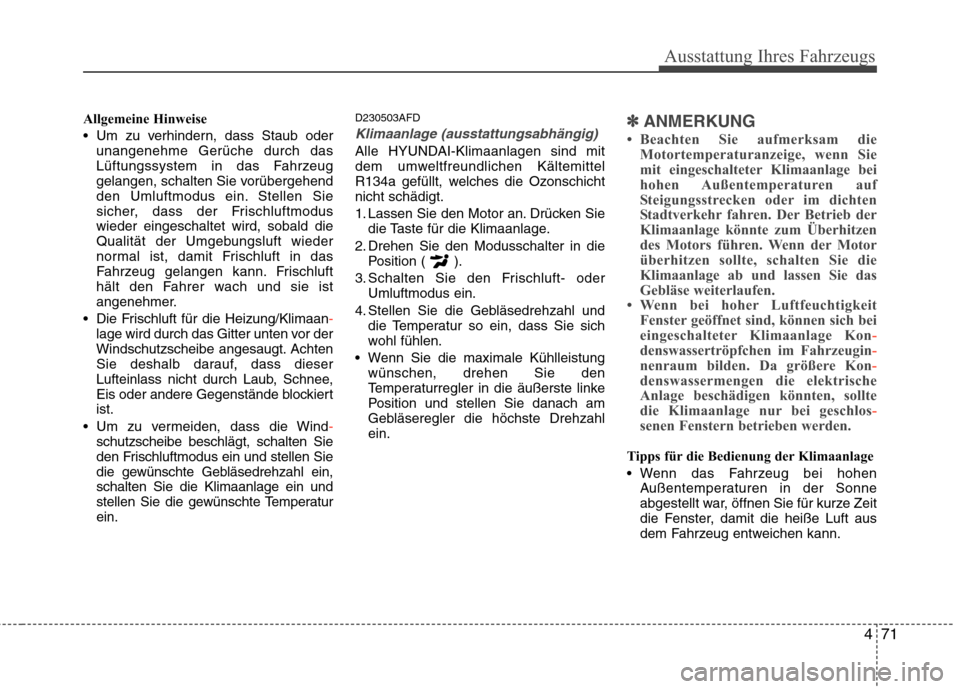

Allgemeine Hinweise
Um zu verhindern, dass Staub oderunangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein. D230503AFD
Klimaanlage (ausstattungsabhängig)
Alle HYUNDAI-Klimaanlagen sind mit
dem umweltfreundlichen Kältemittel
R134a gefüllt, welches die Ozonschichtnicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie
die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
Wenn Sie die maximale Kühlleistung wünschen, drehen Sie den
Temperaturregler in die äußerste linke
Position und stellen Sie danach am
Gebläseregler die höchste Drehzahlein.
✽✽ ANMERKUNG
 Beachten Sie aufmerksam die Motortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
 Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon
-denswassertröpfchen im Fahrzeugin-nenraum bilden. Da größere Kon-denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos
-senen Fenstern betrieben werden.
Tipps für die Bedienung der Klimaanlage
Wenn das Fahrzeug bei hohenAußentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.

Ausstattung Ihres Fahrzeugs
72
4
Um bei Regenwetter oder hoher
Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassenSie die Klimaanlage mindestens einige
Minuten pro Monat laufen.
Während oder nach dem Betrieb der Klimaanlage kann klares Kondenswas
-ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern. D230504ATQ Kraftstoffbetriebene Zusatzheizung(ausstattungsabhängig)
Diese kraftstoffbetriebene Heizung
erzeugt bei geringem Kraftstoffverbrauch
zusätzliche Wärme für den Innenraum,
um die alleinige Wärmeabgabe des
Motors zu ergänzen.
Die folgenden 3 Bedingungen müssen
gleichzeitig zutreffen, damit die
kraftstoffbetriebene Heizung
automatisch in Betrieb geht.


68°C.
Es erfolgt ein automatischer
Reinigungsprozess der kraftstoffbetrie
-benen Heizung, wenn die Heizung
wegen gestiegener Kühlmitteltemperatur
oder nach dem Ausschalten derZündung nicht mehr läuft.
Während des Reinigungsprozesses wird
in die Heizung geförderter Kraftstoff
vollständig verbrannt und Rauch wird
ausgestoßen. Dies ist ein für den
nächsten Einsatz und für die Haltbarkeit
der Heizung notwendiger Prozess, der
etwa 1 - 3 Minuten lang dauert.
✽✽ ANMERKUNG
 Die folgenden Symptome treten auf und dies sind normale
Begleiterscheinungen.
- Aus dem Abgasrohr der
kraftstoffbetriebenen Heizung kann
während des Heizbetriebs weißer
Rauch austreten.
Wenn jedoch in erheblichen Mengen
schwarzer Rauch ausgestoßen wird,
sollte die kraftstoffbetriebenen
Heizung überprüft werden.
- Ein tickendes Geräusch in der
Heizung entsteht durch das Zünden
der Heizungsflamme.
- Bei maximaler Heizleistung tritt ein brummendes Arbeitsgeräusch auf.
- Wenn bei laufender Heizung der Motor abgestellt wird, entsteht
durch den Reinigungsprozess ein
zischendes Arbeitsgeräusch.
 Stellen Sie beim Tanken die kraftstoffbetriebene Heizung ab,
indem Sie den Motor abstellen.

473
Ausstattung Ihres Fahrzeugs

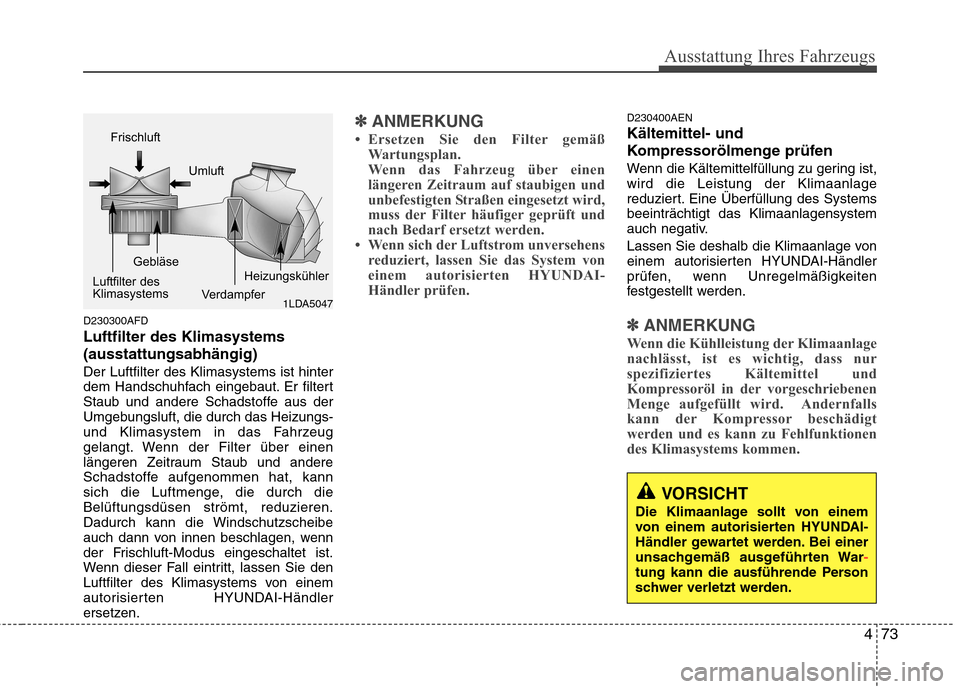

D230300AFD Luftfilter des Klimasystems(ausstattungsabhängig)Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
Wenn dieser Fall eintritt, lassen Sie den
Luftfilter des Klimasystems von einem
autorisierten HYUNDAI-Händler
ersetzen.
✽✽ANMERKUNG
 Ersetzen Sie den Filter gemäß Wartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen und
unbefestigten Straßen eingesetzt wird,
muss der Filter häufiger geprüft und
nach Bedarf ersetzt werden.
 Wenn sich der Luftstrom unversehens
reduziert, lassen Sie das System von
einem autorisierten HYUNDAI-
Händler prüfen.D230400AEN Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu gering ist, wird die Leistung der Klimaanlage
reduziert. Eine Überfüllung des Systemsbeeinträchtigt das Klimaanlagensystem
auch negativ.
Lassen Sie deshalb die Klimaanlage von
einem autorisierten HYUNDAI-Händler
prüfen, wenn Unregelmäßigkeiten
festgestellt werden.
✽✽ ANMERKUNG
Wenn die Kühlleistung der Klimaanlage
nachlässt, ist es wichtig, dass nur
spezifiziertes Kältemittel und
Kompressoröl in der vorgeschriebenen
Menge aufgefüllt wird. Andernfalls
kann der Kompressor beschädigt
werden und es kann zu Fehlfunktionen
des Klimasystems kommen.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des
Klimasystems VerdampferHeizungskühler
VORSICHT
Die Klimaanlage sollt von einem
von einem autorisierten HYUNDAI-
Händler gewartet werden. Bei einer
unsachgemäß ausgeführten War
-tung kann die ausführende Person
schwer verletzt werden.

Ausstattung Ihres Fahrzeugs
74
4

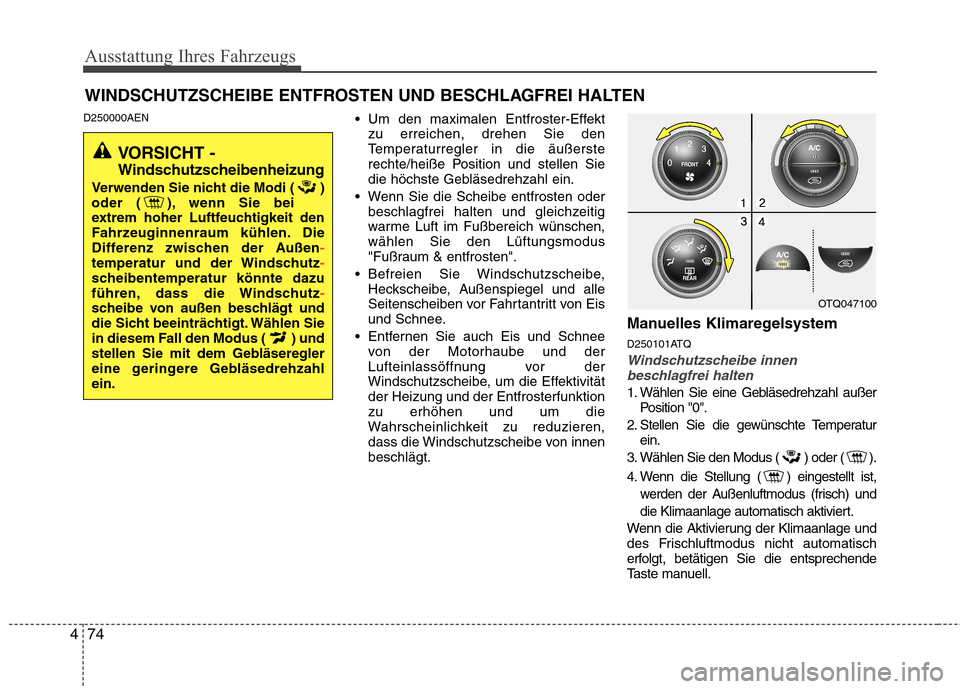

D250000AEN
Um den maximalen Entfroster-Effekt
zu erreichen, drehen Sie den
Temperaturregler in die äußerste
rechte/heiße Position und stellen Sie
die höchste Gebläsedrehzahl ein.
Wenn Sie die Scheibe entfrosten oder beschlagfrei halten und gleichzeitig
warme Luft im Fußbereich wünschen,wählen Sie den Lüftungsmodus
"Fußraum & entfrosten".
Befreien Sie Windschutzscheibe, Heckscheibe, Außenspiegel und alle
Seitenscheiben vor Fahrtantritt von Eis
und Schnee.
Entfernen Sie auch Eis und Schnee von der Motorhaube und der
Lufteinlassöffnung vor der
Windschutzscheibe, um die Effektivitätder Heizung und der Entfrosterfunktionzu erhöhen und um die
Wahrscheinlichkeit zu reduzieren,
dass die Windschutzscheibe von innenbeschlägt. Manuelles Klimaregelsystem
D250101ATQ
Windschutzscheibe innen
beschlagfrei halten
1. Wählen Sie eine Gebläsedrehzahl außer Position "0".
2. Stellen Sie die gewünschte Temperatur ein.
3. Wählen Sie den Modus ( ) oder ( ).
4. Wenn die Stellung ( ) eingestellt ist, werden der Außenluftmodus (frisch) und
die Klimaanlage automatisch aktiviert.
Wenn die Aktivierung der Klimaanlage und
des Frischluftmodus nicht automatisch
erfolgt, betätigen Sie die entsprechende
Taste manuell.
WINDSCHUTZSCHEIBE ENTFROSTEN UND BESCHLAGFREI HALTEN
OTQ047100
VORSICHT -
Windschutzscheibenheizung
Verwenden Sie nicht die Modi ( )
oder ( ), wenn Sie bei
extrem hoher Luftfeuchtigkeit den
Fahrzeuginnenraum kühlen. Die
Differenz zwischen der Außen
-temperatur und der Windschutz-scheibentemperatur könnte dazu
führen, dass die Windschutz-scheibe von außen beschlägt und
die Sicht beeinträchtigt. Wählen Sie
in diesem Fall den Modus ( ) und
stellen Sie mit dem Gebläseregler
eine geringere Gebläsedrehzahlein.

475
Ausstattung Ihres Fahrzeugs

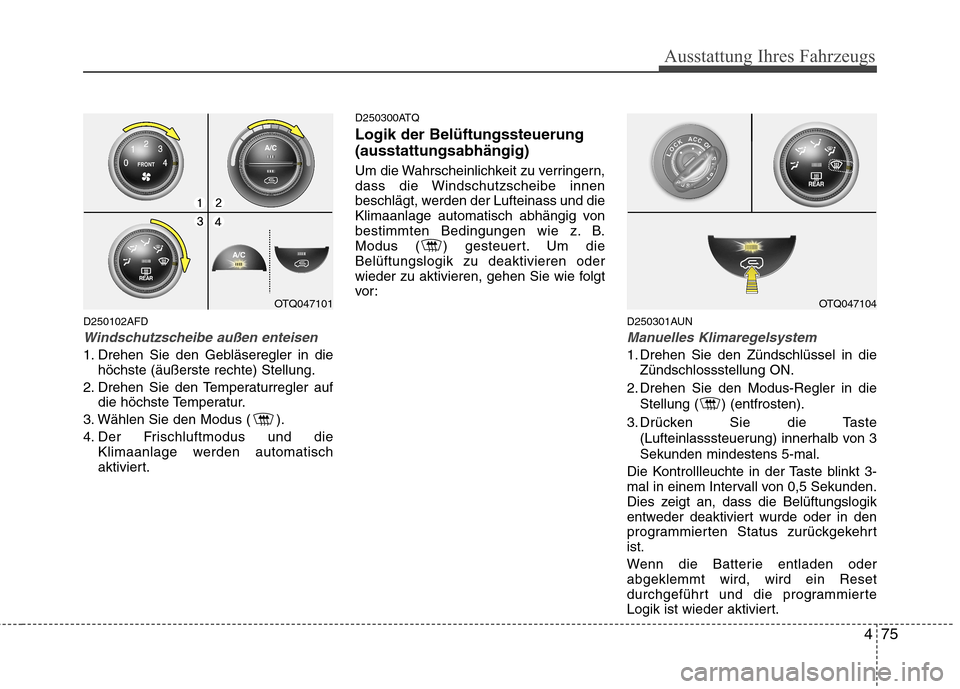

D250102AFD
Windschutzscheibe außen enteisen
1. Drehen Sie den Gebläseregler in diehöchste (äußerste rechte) Stellung.
2. Drehen Sie den Temperaturregler auf die höchste Temperatur.
3. Wählen Sie den Modus ( ).
4. Der Frischluftmodus und die Klimaanlage werden automatisch
aktiviert. D250300ATQ Logik der Belüftungssteuerung (ausstattungsabhängig)
Um die Wahrscheinlichkeit zu verringern,
dass die Windschutzscheibe innen
beschlägt, werden der Lufteinass und die
Klimaanlage automatisch abhängig von
bestimmten Bedingungen wie z. B.
Modus ( ) gesteuert. Um dieBelüftungslogik zu deaktivieren oder
wieder zu aktivieren, gehen Sie wie folgt
vor :
D250301AUN
Manuelles Klimaregelsystem
1. Drehen Sie den Zündschlüssel in dieZündschlossstellung ON.
2. Drehen Sie den Modus-Regler in die Stellung ( ) (entfrosten).
3. Drücken Sie die Taste (Lufteinlasssteuerung) innerhalb von 3 Sekunden mindestens 5-mal.
Die Kontrollleuchte in der Taste blinkt 3-
mal in einem Intervall von 0,5 Sekunden.
Dies zeigt an, dass die Belüftungslogik
entweder deaktiviert wurde oder in den
programmierten Status zurückgekehrtist.
Wenn die Batterie entladen oder abgeklemmt wird, wird ein Reset
durchgeführt und die programmierte
Logik ist wieder aktiviert.
OTQ047101OTQ047104
