Hyundai H-1 (Grand Starex) 2010 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2010, Model line: H-1 (Grand Starex), Model: Hyundai H-1 (Grand Starex) 2010Pages: 345, PDF Size: 40.86 MB
Page 191 of 345

Fahrhinweise
14
5

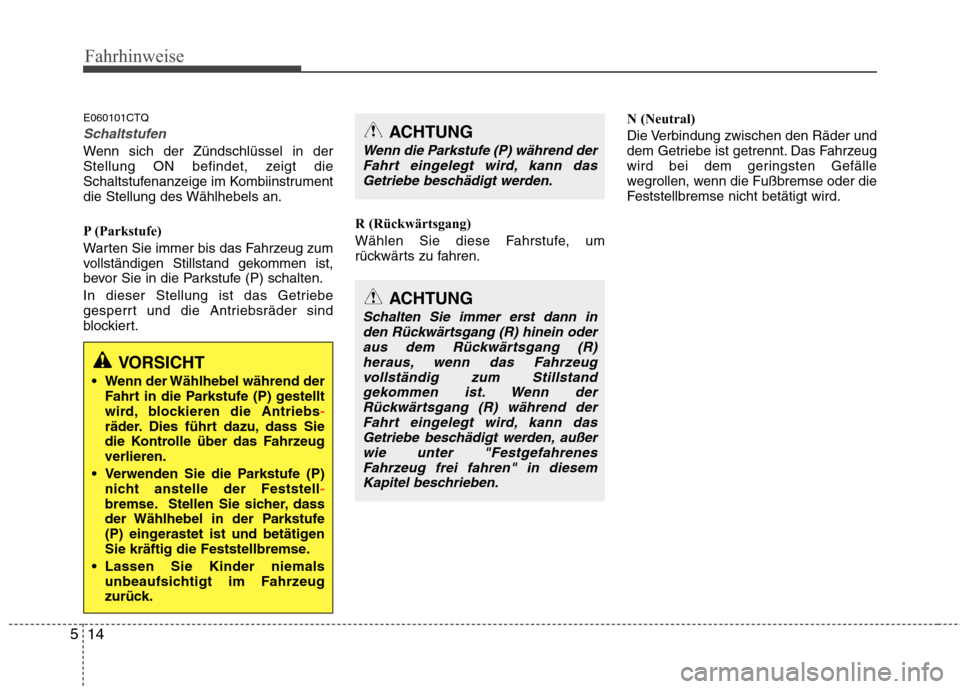

E060101CTQ
Schaltstufen
Wenn sich der Zündschlüssel in der
Stellung ON befindet, zeigt die
Schaltstufenanzeige im Kombiinstrument
die Stellung des Wählhebels an.
P (Parkstufe)
Warten Sie immer bis das Fahrzeug zum
vollständigen Stillstand gekommen ist,
bevor Sie in die Parkstufe (P) schalten.
In dieser Stellung ist das Getriebe
gesperrt und die Antriebsräder sind
blockiert. R (Rückwärtsgang)
Wählen Sie diese Fahrstufe, um
rückwärts zu fahren.N (Neutral)
Die Verbindung zwischen den Räder und
dem Getriebe ist getrennt. Das Fahrzeug
wird bei dem geringsten Gefälle
wegrollen, wenn die Fußbremse oder die
Feststellbremse nicht betätigt wird.
ACHTUNG
Wenn die Parkstufe (P) während der
Fahrt eingelegt wird, kann das
Getriebe beschädigt werden.
ACHTUNG
Schalten Sie immer erst dann inden Rückwärtsgang (R) hinein oderaus dem Rückwärtsgang (R)
heraus, wenn das Fahrzeug vollständig zum Stillstand gekommen ist. Wenn derRückwärtsgang (R) während der
Fahrt eingelegt wird, kann dasGetriebe beschädigt werden, außerwie unter "FestgefahrenesFahrzeug frei fahren" in diesem
Kapitel beschrieben.
VORSICHT
Wenn der Wählhebel während der Fahrt in die Parkstufe (P) gestellt
wird, blockieren die Antriebs
-räder. Dies führt dazu, dass Sie
die Kontrolle über das Fahrzeugverlieren.
Verwenden Sie die Parkstufe (P) nicht anstelle der Feststell
-bremse. Stellen Sie sicher, dass
der Wählhebel in der Parkstufe
(P) eingerastet ist und betätigen
Sie kräftig die Feststellbremse.
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug
zurück.
Page 192 of 345

515
Fahrhinweise

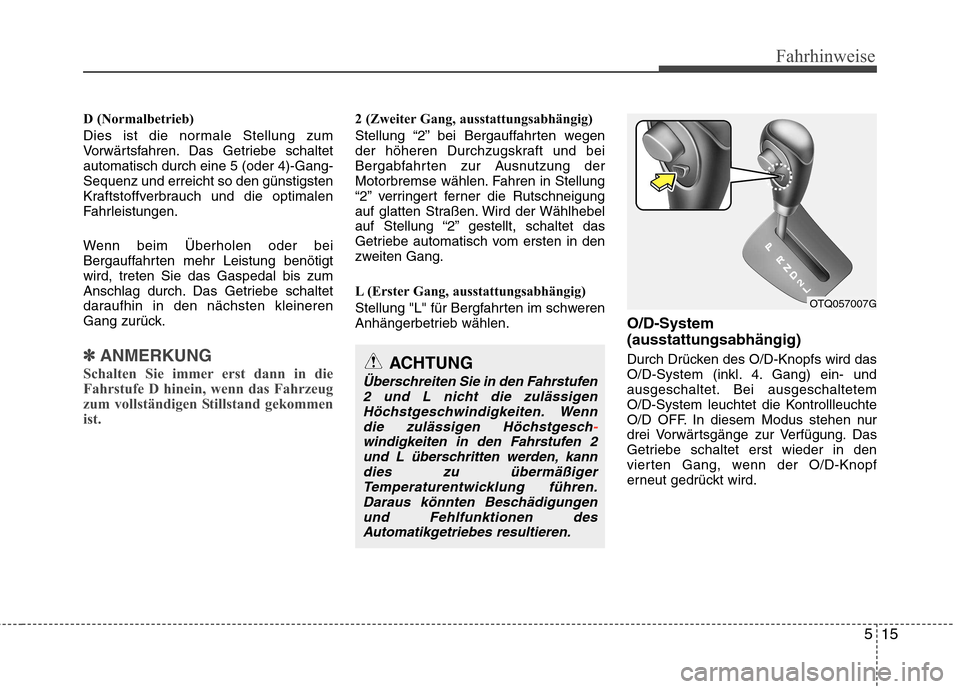

D (Normalbetrieb)
Dies ist die normale Stellung zum
Vorwärtsfahren. Das Getriebe schaltetautomatisch durch eine 5 (oder 4)-Gang-Sequenz und erreicht so den günstigsten
Kraftstoffverbrauch und die optimalen
Fahrleistungen.
Wenn beim Überholen oder bei
Bergauffahrten mehr Leistung benötigtwird, treten Sie das Gaspedal bis zum
Anschlag durch. Das Getriebe schaltet
daraufhin in den nächsten kleineren
Gang zurück.
✽✽ANMERKUNG
Schalten Sie immer erst dann in die
Fahrstufe D hinein, wenn das Fahrzeug
zum vollständigen Stillstand gekommen
ist.
2 (Zweiter Gang, ausstattungsabhängig)
Stellung “2” bei Bergauffahrten wegen
der höheren Durchzugskraft und bei
Bergabfahrten zur Ausnutzung der
Motorbremse wählen. Fahren in Stellung
“2” verringert ferner die Rutschneigung
auf glatten Straßen. Wird der Wählhebel
auf Stellung “2” gestellt, schaltet das
Getriebe automatisch vom ersten in den
zweiten Gang.
L (Erster Gang, ausstattungsabhängig)
Stellung "L" für Bergfahrten im schweren
Anhängerbetrieb wählen. O/D-System (ausstattungsabhängig)
Durch Drücken des O/D-Knopfs wird das
O/D-System (inkl. 4. Gang) ein- und
ausgeschaltet. Bei ausgeschaltetem
O/D-System leuchtet die Kontrollleuchte
O/D OFF. In diesem Modus stehen nur
drei Vorwärtsgänge zur Verfügung. Das
Getriebe schaltet erst wieder in den
vierten Gang, wenn der O/D-Knopf
erneut gedrückt wird.
ACHTUNG
Überschreiten Sie in den Fahrstufen
2 und L nicht die zulässigenHöchstgeschwindigkeiten. Wenn die zulässigen Höchstgesch
-windigkeiten in den Fahrstufen 2
und L überschritten werden, kanndies zu übermäßigerTemperaturentwicklung führen.Daraus könnten Beschädigungen
und Fehlfunktionen desAutomatikgetriebes resultieren.
OTQ057007G
Page 193 of 345

Fahrhinweise
16
5

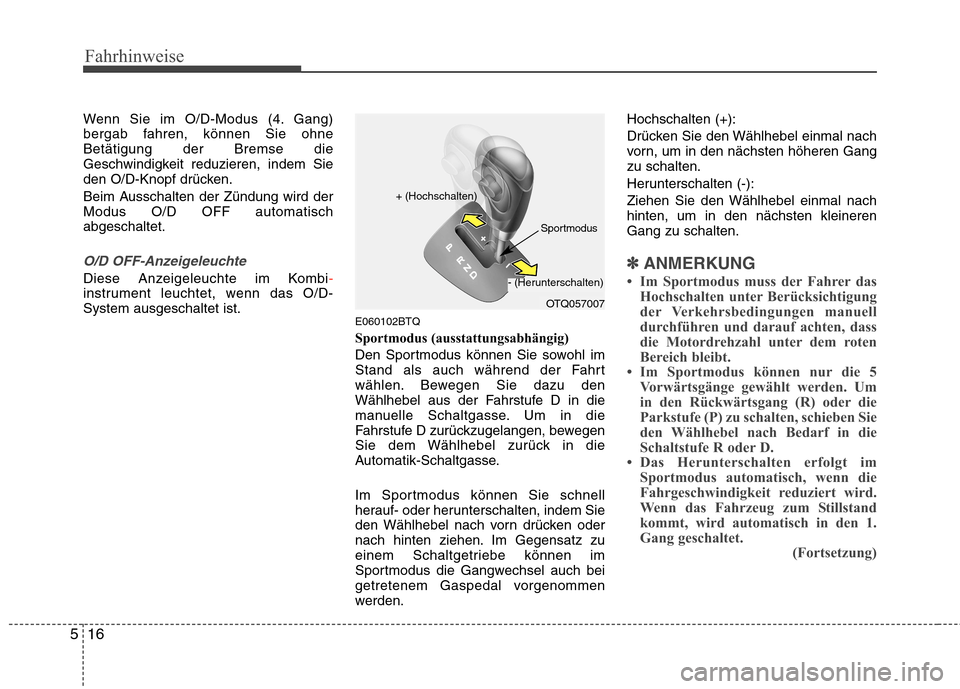

Wenn Sie im O/D-Modus (4. Gang)
bergab fahren, können Sie ohneBetätigung der Bremse die
Geschwindigkeit reduzieren, indem Sie
den O/D-Knopf drücken.
Beim Ausschalten der Zündung wird der Modus O/D OFF automatischabgeschaltet.
O/D OFF-Anzeigeleuchte
Diese Anzeigeleuchte im Kombi-instrument leuchtet, wenn das O/D- System ausgeschaltet ist.
E060102BTQ
Sportmodus (ausstattungsabhängig)
Den Sportmodus können Sie sowohl im
Stand als auch während der Fahrt
wählen. Bewegen Sie dazu den
Wählhebel aus der Fahrstufe D in die
manuelle Schaltgasse. Um in die
Fahrstufe D zurückzugelangen, bewegen
Sie dem Wählhebel zurück in die
Automatik-Schaltgasse.
Im Sportmodus können Sie schnell
herauf- oder herunterschalten, indem Sie
den Wählhebel nach vorn drücken oder
nach hinten ziehen. Im Gegensatz zu
einem Schaltgetriebe können im
Sportmodus die Gangwechsel auch bei
getretenem Gaspedal vorgenommen
werden.Hochschalten (+):
Drücken Sie den Wählhebel einmal nach
vorn, um in den nächsten höheren Gangzu schalten.
Herunterschalten (-):
Ziehen Sie den Wählhebel einmal nach hinten, um in den nächsten kleinerenGang zu schalten.
✽✽
ANMERKUNG
Im Sportmodus muss der Fahrer das Hochschalten unter Berücksichtigung
der Verkehrsbedingungen manuell
durchführen und darauf achten, dass
die Motordrehzahl unter dem roten
Bereich bleibt.
Im Sportmodus können nur die 5
Vorwärtsgänge gewählt werden. Um
in den Rückwärtsgang (R) oder die
Parkstufe (P) zu schalten, schieben Sie
den Wählhebel nach Bedarf in die
Schaltstufe R oder D.
Das Herunterschalten erfolgt im
Sportmodus automatisch, wenn die
Fahrgeschwindigkeit reduziert wird.
Wenn das Fahrzeug zum Stillstand
kommt, wird automatisch in den 1.
Gang geschaltet. (Fortsetzung)
OTQ057007
+ (Hochschalten)
Sportmodus
- (Herunterschalten)
Page 194 of 345

517
Fahrhinweise
(Fortsetzung)
Wenn sich im Sportmodus dieMotordrehzahl dem roten Bereich
nähert, wird automatisch in den
nächsten höheren Gang geschaltet.
Zum Schutz des Fahrzeugs und im
Sinne der Sicherheit kann es
geschehen, dass das Steuersystem
bestimmte manuelle Schaltvorgänge
nicht ausführt.
Drücken Sie zum Anfahren auf glattem oder rutschigem Untergrund
den Wählhebel einmal nach vorn
(+ hoch schalten). Dadurch schaltet
das Getriebe in den 2. Gang, welcher
für das Fahren auf glattem oder
rutschigem Untergrund besser
geeignet ist. Ziehen Sie bei Bedarf den
Wählhebel einmal nach hinten
(- herunter schalten), um in den ersten
Gang zurückzuschalten.E060200AEN
Ratschläge für die Fahrpraxis
Bewegen Sie niemals bei betätigtemGaspedal den Wählhebel aus der
Parkstufe (P) oder der Neutralstellung
(N) in eine andere Schaltstufe.
Bewegen Sie den Wählhebel niemals während der Fahrt in die Parkstufe (P).
Legen Sie den Rückwärtsgang (R) immer erst ein, nachdem das
Fahrzeug vollständig zum Stillstand
gekommen ist.
Kuppeln Sie an Gefällstrecken nicht aus, um das Fahrzeug bergab rollen zu
lassen. Dies ist äußerst gefährlich.
Fahren Sie immer mit eingelegtemGang.
Lassen Sie Ihren Fuß nicht auf dem Bremspedal ruhen. Dies kann dazu
führen, dass die Bremsen überhitzen
und die Bremswirkung beeinträchtigt
wird. Verringern Sie stattdessen die
Geschwindigkeit und schalten Sie in
einen kleineren Gang zurück, wenn
Sie eine längere Strecke bergab
fahren. Auf diese Weise wird die
Bremswirkung des Motors ausgenutzt. Verringern Sie die Geschwindigkeit,
bevor Sie in einen kleineren Gang
schalten. Es könnte sonst sein, dasssich der kleinere Gang nicht einlegenlässt.
Benutzen Sie immer die Feststellbremse. Verlassen Sie sich
nicht darauf, dass das Fahrzeug durch
Einlegen der Parkstufe (P) vor dem
Wegrollen gesichert ist.
Fahren Sie auf rutschigem Untergrund besonders vorsichtig. Seien Sie beimBremsen, Gasgeben und beim
Schalten besonders vorsichtig, da die
Reifen durch eine abrupte Geschwin
-digkeitsänderung die Haftung verlieren
könnten und das Fahrzeug dadurch
außer Kontrolle geraten könnte.
Ein optimales Verhältnis von Leistung und Kraftstoffverbrauch wird erreicht,
wenn das Gaspedal langsam getretenund losgelassen wird.
Page 195 of 345

Fahrhinweise
18
5

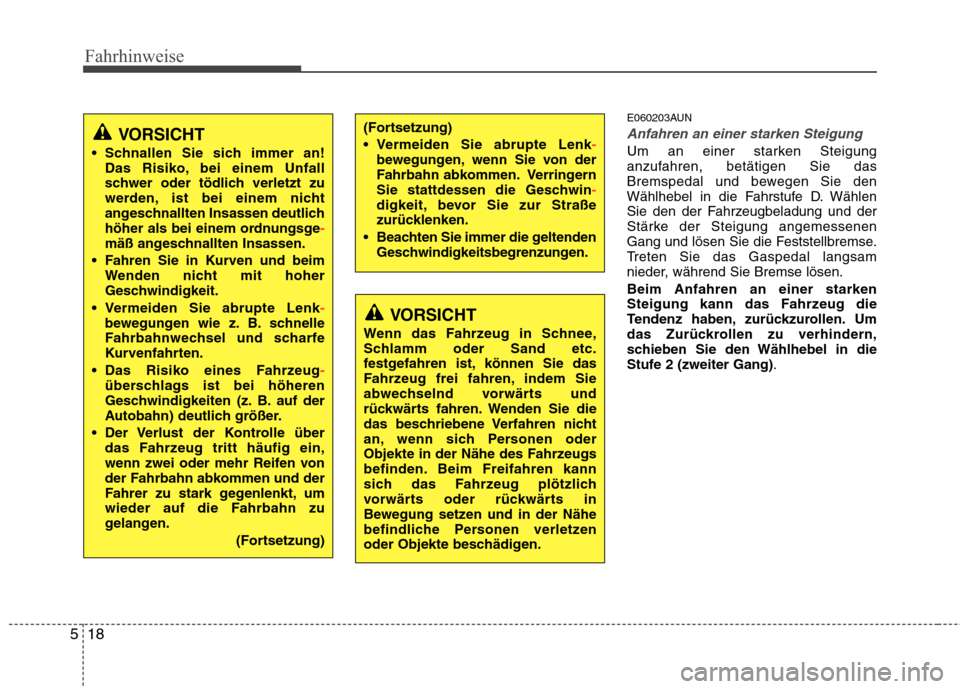

E060203AUN
Anfahren an einer starken Steigung
Um an einer starken Steigung
anzufahren, betätigen Sie das
Bremspedal und bewegen Sie den
Wählhebel in die Fahrstufe D. Wählen
Sie den der Fahrzeugbeladung und der
Stärke der Steigung angemessenen
Gang und lösen Sie die Feststellbremse.
Treten Sie das Gaspedal langsam
nieder, während Sie Bremse lösen. Beim Anfahren an einer starken
Steigung kann das Fahrzeug die
Tendenz haben, zurückzurollen. Um
das Zurückrollen zu verhindern,
schieben Sie den Wählhebel in die
Stufe 2 (zweiter Gang) .
VORSICHT
Wenn das Fahrzeug in Schnee,
Schlamm oder Sand etc.
festgefahren ist, können Sie das
Fahrzeug frei fahren, indem Sie
abwechselnd vorwärts und
rückwärts fahren. Wenden Sie die
das beschriebene Verfahren nicht
an, wenn sich Personen oder
Objekte in der Nähe des Fahrzeugs
befinden. Beim Freifahren kann
sich das Fahrzeug plötzlich
vorwärts oder rückwärts in
Bewegung setzen und in der Nähe
befindliche Personen verletzen
oder Objekte beschädigen.
VORSICHT
Schnallen Sie sich immer an! Das Risiko, bei einem Unfall
schwer oder tödlich verletzt zu
werden, ist bei einem nicht
angeschnallten Insassen deutlich
höher als bei einem ordnungsge
-mäß angeschnallten Insassen.
Fahren Sie in Kurven und beim Wenden nicht mit hoher
Geschwindigkeit.
Vermeiden Sie abrupte Lenk
-bewegungen wie z. B. schnelle
Fahrbahnwechsel und scharfe
Kurvenfahrten.
Das Risiko eines Fahrzeug
-überschlags ist bei höheren
Geschwindigkeiten (z. B. auf der
Autobahn) deutlich größer.
Der Verlust der Kontrolle über das Fahrzeug tritt häufig ein,
wenn zwei oder mehr Reifen von
der Fahrbahn abkommen und der
Fahrer zu stark gegenlenkt, um
wieder auf die Fahrbahn zu
gelangen.
(Fortsetzung)
(Fortsetzung)
Vermeiden Sie abrupte Lenk
-bewegungen, wenn Sie von der
Fahrbahn abkommen. Verringern
Sie stattdessen die Geschwin
-digkeit, bevor Sie zur Straße
zurücklenken.
Beachten Sie immer die geltenden Geschwindigkeitsbegrenzungen.
Page 196 of 345

519
Fahrhinweise

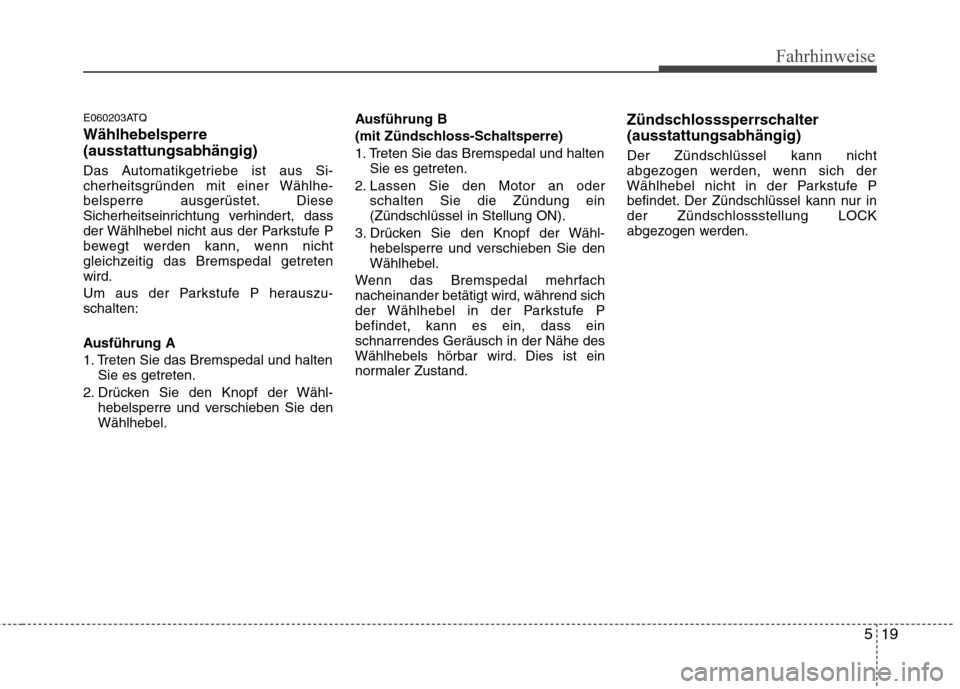

E060203ATQ Wählhebelsperre (ausstattungsabhängig)
Das Automatikgetriebe ist aus Si-
cherheitsgründen mit einer Wählhe-
belsperre ausgerüstet. Diese
Sicherheitseinrichtung verhindert, dass
der Wählhebel nicht aus der Parkstufe P
bewegt werden kann, wenn nicht
gleichzeitig das Bremspedal getretenwird.
Um aus der Parkstufe P herauszu- schalten:
Ausführung A
1. Treten Sie das Bremspedal und haltenSie es getreten.
2. Drücken Sie den Knopf der Wähl- hebelsperre und verschieben Sie den Wählhebel. Ausführung B
(mit Zündschloss-Schaltsperre)
1. Treten Sie das Bremspedal und halten
Sie es getreten.
2. Lassen Sie den Motor an oder schalten Sie die Zündung ein (Zündschlüssel in Stellung ON).
3. Drücken Sie den Knopf der Wähl- hebelsperre und verschieben Sie denWählhebel.
Wenn das Bremspedal mehrfachnacheinander betätigt wird, während sich
der Wählhebel in der Parkstufe Pbefindet, kann es ein, dass einschnarrendes Geräusch in der Nähe des
Wählhebels hörbar wird. Dies ist ein
normaler Zustand. Zündschlosssperrschalter (ausstattungsabhängig) Der Zündschlüssel kann nicht
abgezogen werden, wenn sich der
Wählhebel nicht in der Parkstufe P
befindet. Der Zündschlüssel kann nur inder Zündschlossstellung LOCK
abgezogen werden.
Page 197 of 345

Fahrhinweise
20
5

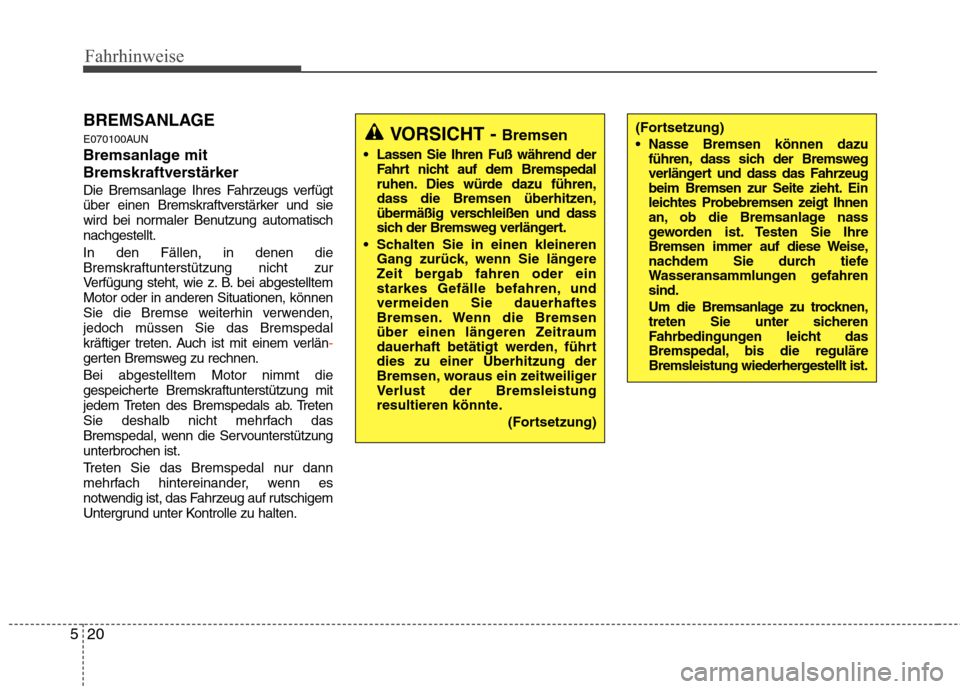

BREMSANLAGE
E070100AUN
Bremsanlage mit
Bremskraftverstärker
Die Bremsanlage Ihres Fahrzeugs verfügt
über einen Bremskraftverstärker und sie
wird bei normaler Benutzung automatischnachgestellt. In den Fällen, in denen die
Bremskraftunterstützung nicht zur
Verfügung steht, wie z. B. bei abgestelltemMotor oder in anderen Situationen, können
Sie die Bremse weiterhin verwenden,jedoch müssen Sie das Bremspedal
kräftiger treten. Auch ist mit einem verlän
-gerten Bremsweg zu rechnen. Bei abgestelltem Motor nimmt die
gespeicherte Bremskraftunterstützung mit
jedem Treten des Bremspedals ab. Treten
Sie deshalb nicht mehrfach das
Bremspedal, wenn die Servounterstützungunterbrochen ist.
Treten Sie das Bremspedal nur dann
mehrfach hintereinander, wenn es
notwendig ist, das Fahrzeug auf rutschigem
Untergrund unter Kontrolle zu halten.
VORSICHT - Bremsen
Lassen Sie Ihren Fuß während der Fahrt nicht auf dem Bremspedal
ruhen. Dies würde dazu führen,
dass die Bremsen überhitzen,
übermäßig verschleißen und dass
sich der Bremsweg verlängert.
Schalten Sie in einen kleineren Gang zurück, wenn Sie längere
Zeit bergab fahren oder ein
starkes Gefälle befahren, undvermeiden Sie dauerhaftes
Bremsen. Wenn die Bremsen
über einen längeren Zeitraum
dauerhaft betätigt werden, führtdies zu einer Überhitzung der
Bremsen, woraus ein zeitweiliger
Verlust der Bremsleistung
resultieren könnte.
(Fortsetzung)(Fortsetzung)
Nasse Bremsen können dazuführen, dass sich der Bremsweg
verlängert und dass das Fahrzeug
beim Bremsen zur Seite zieht. Ein
leichtes Probebremsen zeigt Ihnen
an, ob die Bremsanlage nass
geworden ist. Testen Sie Ihre
Bremsen immer auf diese Weise,
nachdem Sie durch tiefe
Wasseransammlungen gefahrensind.
Um die Bremsanlage zu trocknen,
treten Sie unter sicheren
Fahrbedingungen leicht das
Bremspedal, bis die reguläre
Bremsleistung wiederhergestellt ist.
Page 198 of 345

521
Fahrhinweise
E070101AUN
Im Fall eines Bremsversagens
Wenn die Fußbremse während der Fahrt
ausfallen sollte, können Sie mit der
Feststellbremse eine Notbremsung
durchführen. Allerdings wird der
Bremsweg in diesem Fall wesentlich
länger sein als bei einer normalenBremsung mit der FußbremseE070102AUN
Verschleißmelder,
Scheibenbremsbeläge
Ihr Fahrzeug ist mit Scheibenbremsen ausgestattet.
Wenn der Bremsbelagverschleiß soweit
fortgeschritten ist, dass die Bremsbeläge
ersetzt werden sollten, hören Sie ein
hochfrequentes Geräusch von den
Vorder- oder Hinterrädern. Dieses
Geräusch kann zeitweise oder auch nur
beim Treten des Bremspedals hörbarsein.
Unter bestimmten Fahrbedingungen oder unter bestimmten klimatischenBedingungen kann es sein, dass nach
einer Standzeit bei leichtem Bremsenoder beim erstmaligen Bremsen einquietschendes Bremsgeräusch hörbar
ist. Dies ist ein normaler Vorgang, der
nicht ein Problem an der Bremsanlage
anzeigt.
VORSICHT
- Bremsenverschleiß
Das Geräusch des Verschleißmelders
zeigt an, dass Ihr Fahrzeug gewartet
werden muss. Wenn Sie das
Geräusch missachten, könnte dies
zu einer Verschlechterung derBremsleistung und somit zu einem
schweren Unfall führen.
ACHTUNG
Fahren Sie nicht mit
verschlissenen Bremsbelägen, da
dies kostspielige Reparaturen verursachen kann.
Lassen Sie die Bremsbeläge an der Vorder- oder Hinterachse
immer satzweise ersetzen.
VORSICHT - Feststellbremse
Wenn die Feststellbremse während
der Fahrt (bei üblichen
Fahrgeschwindigkeiten) angezogen
wird, kann dies zu einem plötzlichen
Verlust der Kontrolle über das
Fahrzeug führen. Wenn Sie die
Feststellbremse betätigen müssen,
um das Fahrzeug zum Stehen zu
bringen, seien Sie dabei besonders
vorsichtig.
Page 199 of 345

Fahrhinweise
22
5
Feststellbremse E070201AFD
Feststellbremse betätigen
Um die Feststellbremse zu betätigen, treten Sie zuerst die Fußbremse undziehen Sie danach den Hebel der
Feststellbremse, ohne den
Entriegelungsknopf zu drücken, soweit
wie möglich nach oben. Beim Abstellen
eines Fahrzeugs auf Gefällstrecken
sollten Sie bei Fahrzeugen mit
Schaltgetriebe zusätzlich einenentsprechenden kleinen Gang einlegen
und bei Fahrzeugen mit
Automatikgetriebe den Wählhebel in die
Parkstufe (P) schalten. E070202AFD
Feststellbremse lösen
Um die Feststellbremse zu lösen, treten
Sie erst auf das Pedal der Fußbremseund ziehen Sie den Hebel der
Feststellbremse leicht an. Drücken Sie
nun auf den Entriegelungsknopf (1) und
halten Sie ihn gedrückt, während Sie den
Hebel (2) der Feststellbremse nach
unten herablassen.
ACHTUNG
Das Fahren mit betätigter
Feststellbremse führt zu einem
übermäßigen Verschleiß derBremsbeläge und derBremsscheiben.
OTQ057008OTQ057009
Page 200 of 345

523
Fahrhinweise

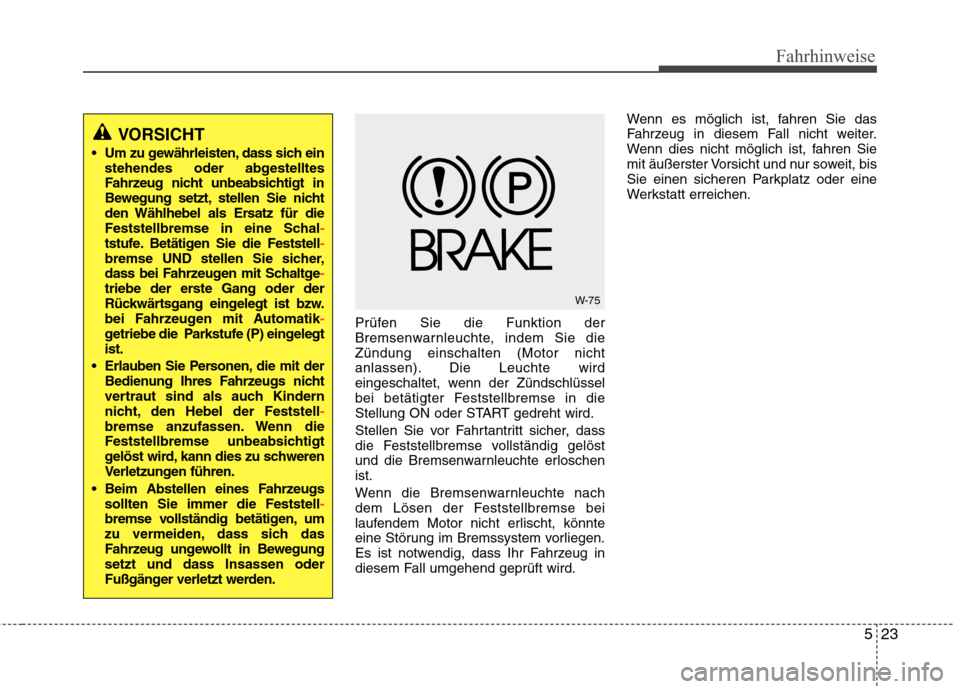

Prüfen Sie die Funktion der
Bremsenwarnleuchte, indem Sie dieZündung einschalten (Motor nicht
anlassen). Die Leuchte wird
eingeschaltet, wenn der Zündschlüssel
bei betätigter Feststellbremse in die
Stellung ON oder START gedreht wird.
Stellen Sie vor Fahrtantritt sicher, dass
die Feststellbremse vollständig gelöst
und die Bremsenwarnleuchte erloschenist.
Wenn die Bremsenwarnleuchte nach
dem Lösen der Feststellbremse bei
laufendem Motor nicht erlischt, könnte
eine Störung im Bremssystem vorliegen.
Es ist notwendig, dass Ihr Fahrzeug in
diesem Fall umgehend geprüft wird.Wenn es möglich ist, fahren Sie das
Fahrzeug in diesem Fall nicht weiter.
Wenn dies nicht möglich ist, fahren Sie
mit äußerster Vorsicht und nur soweit, bis
Sie einen sicheren Parkplatz oder eine
Werkstatt erreichen.
VORSICHT
Um zu gewährleisten, dass sich ein stehendes oder abgestelltes
Fahrzeug nicht unbeabsichtigt in
Bewegung setzt, stellen Sie nicht
den Wählhebel als Ersatz für die
Feststellbremse in eine Schal
-tstufe. Betätigen Sie die Feststell-bremse UND stellen Sie sicher,
dass bei Fahrzeugen mit Schaltge-triebe der erste Gang oder der
Rückwärtsgang eingelegt ist bzw.
bei Fahrzeugen mit Automatik
-getriebe die Parkstufe (P) eingelegt ist.
Erlauben Sie Personen, die mit der Bedienung Ihres Fahrzeugs nicht
vertraut sind als auch Kindern
nicht, den Hebel der Feststell
-bremse anzufassen. Wenn die
Feststellbremse unbeabsichtigt
gelöst wird, kann dies zu schweren
Verletzungen führen.
Beim Abstellen eines Fahrzeugs sollten Sie immer die Feststell
-bremse vollständig betätigen, um
zu vermeiden, dass sich das
Fahrzeug ungewollt in Bewegungsetzt und dass Insassen oder
Fußgänger verletzt werden.
W-75
