Onderhoud
54
7
G210101AUN

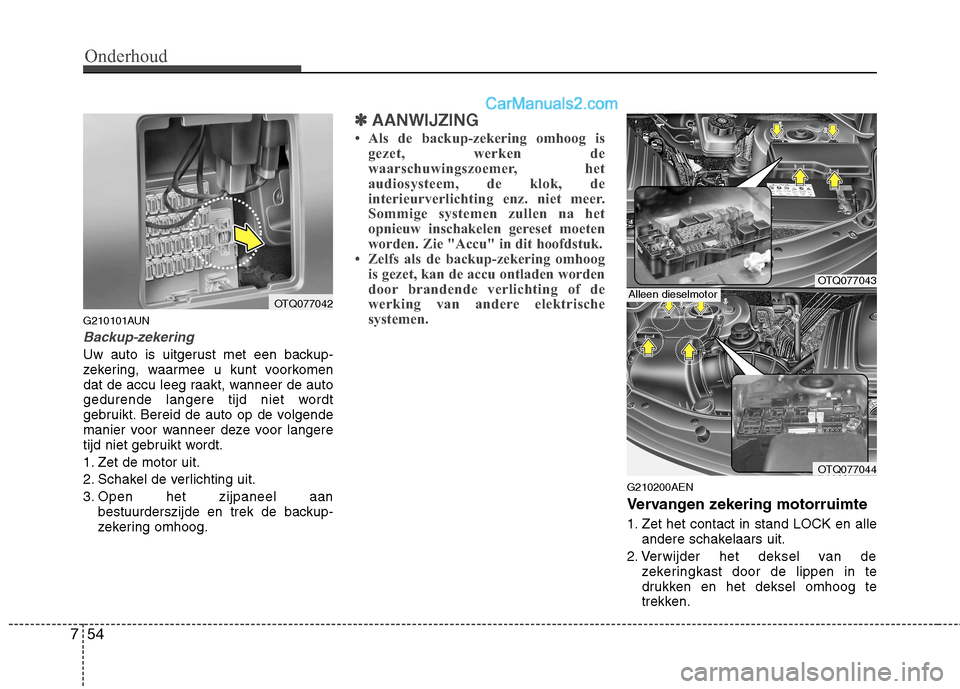

Backup-zekering
Uw auto is uitgerust met een backup-
zekering, waarmee u kunt voorkomen
dat de accu leeg raakt, wanneer de auto
gedurende langere tijd niet wordt
gebruikt. Bereid de auto op de volgende
manier voor wanneer deze voor langere
tijd niet gebruikt wordt.
1. Zet de motor uit.
2. Schakel de verlichting uit.
3. Open het zijpaneel aan
bestuurderszijde en trek de backup-
zekering omhoog.
✽✽ AANWIJZING
 Als de backup-zekering omhoog is gezet, werken de
waarschuwingszoemer, het
audiosysteem, de klok, de
interieurverlichting enz. niet meer.
Sommige systemen zullen na het
opnieuw inschakelen gereset moeten
worden. Zie "Accu" in dit hoofdstuk.
 Zelfs als de backup-zekering omhoog
is gezet, kan de accu ontladen worden
door brandende verlichting of de
werking van andere elektrische
systemen.
G210200AEN
Vervangen zekering motorruimte
1. Zet het contact in stand LOCK en alle andere schakelaars uit.
2. Verwijder het deksel van de zekeringkast door de lippen in te
drukken en het deksel omhoog te
trekken.
OTQ077042
OTQ077043
OTQ077044
Alleen dieselmotor

755
Onderhoud

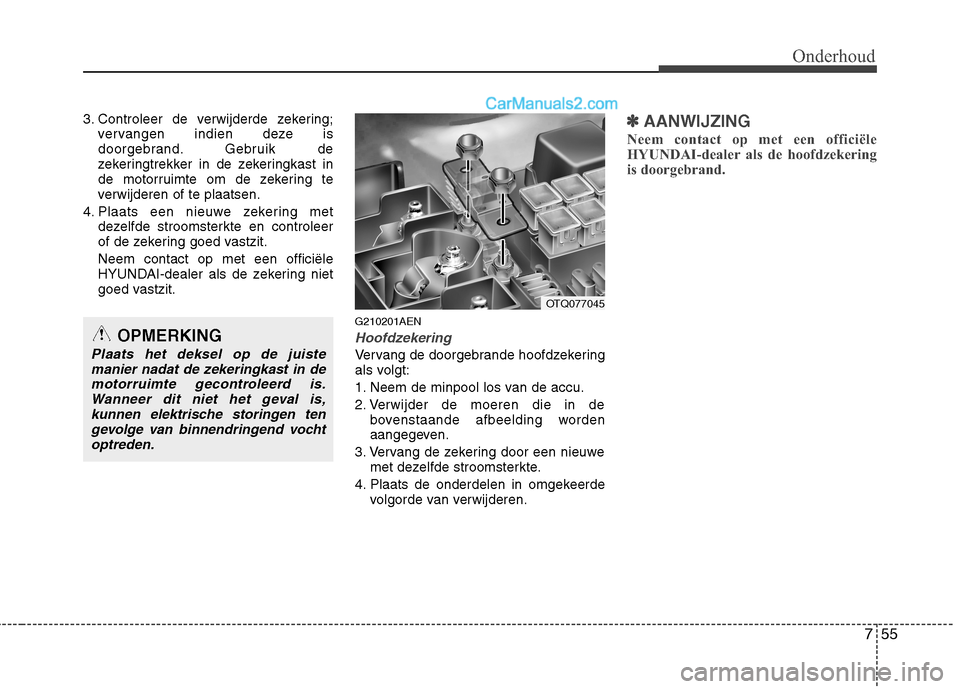

3. Controleer de verwijderde zekering;vervangen indien deze is
doorgebrand. Gebruik de
zekeringtrekker in de zekeringkast in
de motorruimte om de zekering te
verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit. Neem contact op met een officiële
HYUNDAI-dealer als de zekering niet
goed vastzit.
G210201AEN
Hoofdzekering
Vervang de doorgebrande hoofdzekering
als volgt:
1. Neem de minpool los van de accu.
2. Verwijder de moeren die in debovenstaande afbeelding worden
aangegeven.
3. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
4. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽✽ AANWIJZING
Neem contact op met een officiële
HYUNDAI-dealer als de hoofdzekering
is doorgebrand.
OPMERKING
Plaats het deksel op de juiste manier nadat de zekeringkast in demotorruimte gecontroleerd is.Wanneer dit niet het geval is,kunnen elektrische storingen ten
gevolge van binnendringend vochtoptreden.
OTQ077045

Onderhoud
56
7
✽✽
AANWIJZING
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in de
zekeringkast als u de zekeringkast
controleert.Zekeringkast zijpaneel bestuurder Zekeringkast motorruimte

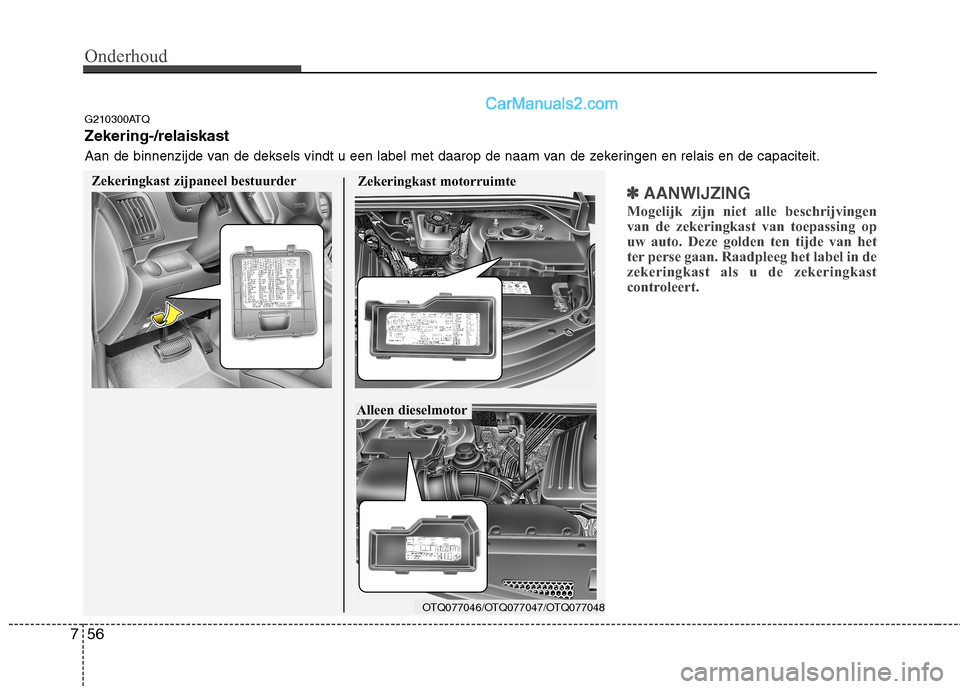

G210300ATQ Zekering-/relaiskast
Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.
OTQ077046/OTQ077047/OTQ077048
Alleen dieselmotor

757
Onderhoud

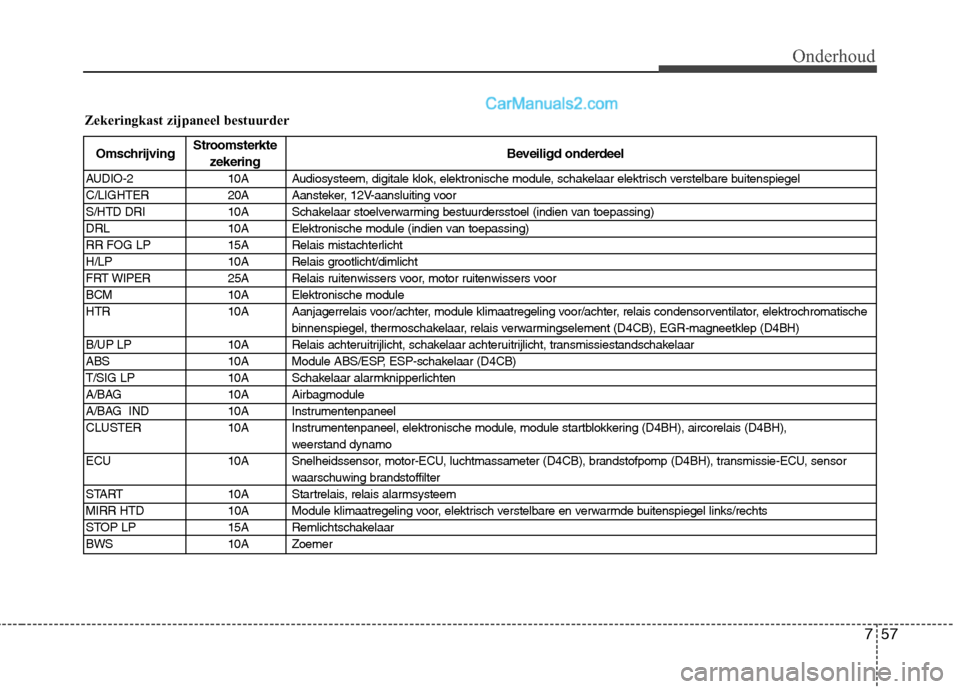

Zekeringkast zijpaneel bestuurder
Stroomsterkte
Omschrijving
zekering Beveiligd onderdeel
AUDIO-2 10A Audiosysteem, digitale klok, elektronische module, schakelaar elektrisch verstelbare buitenspiegel
C/LIGHTER 20A Aansteker, 12V-aansluiting voor
S/HTD DRI 10A Schakelaar stoelverwarming bestuurdersstoel (indien van toepassing)
DRL 10A Elektronische module (indien van toepassing)
RR FOG LP 15A Relais mistachterlicht
H/LP 10A Relais grootlicht/dimlicht
FRT WIPER 25A Relais ruitenwissers voor, motor ruitenwissers voor
BCM 10A Elektronische module
HTR 10A Aanjagerrelais voor/achter, module klimaatregeling voor/achter, relais condensorventilator, elektrochromatische binnenspiegel, thermoschakelaar, relais verwarmingselement (D4CB), EGR-magneetklep (D4BH)
B/UP LP 10A Relais achteruitrijlicht, schakelaar achteruitrijlicht, transmissiestandschakelaar
ABS 10A Module ABS/ESP, ESP-schakelaar (D4CB)
T/SIG LP 10A Schakelaar alarmknipperlichten
A/BAG 10A Airbagmodule
A/BAG IND 10A Instrumentenpaneel
CLUSTER 10A Instrumentenpaneel, elektronische module, module startblokkering (D4BH), aircorelais (D4BH), weerstand dynamo
ECU 10A Snelheidssensor, motor-ECU, luchtmassameter (D4CB), brandstofpomp (D4BH), transmissie-ECU, sensor waarschuwing brandstoffilter
START 10A Startrelais, relais alarmsysteem
MIRR HTD 10A Module klimaatregeling voor, elektrisch verstelbare en verwarmde buitenspiegel links/rechts
STOP LP 15A Remlichtschakelaar
BWS 10A Zoemer

Onderhoud
58
7

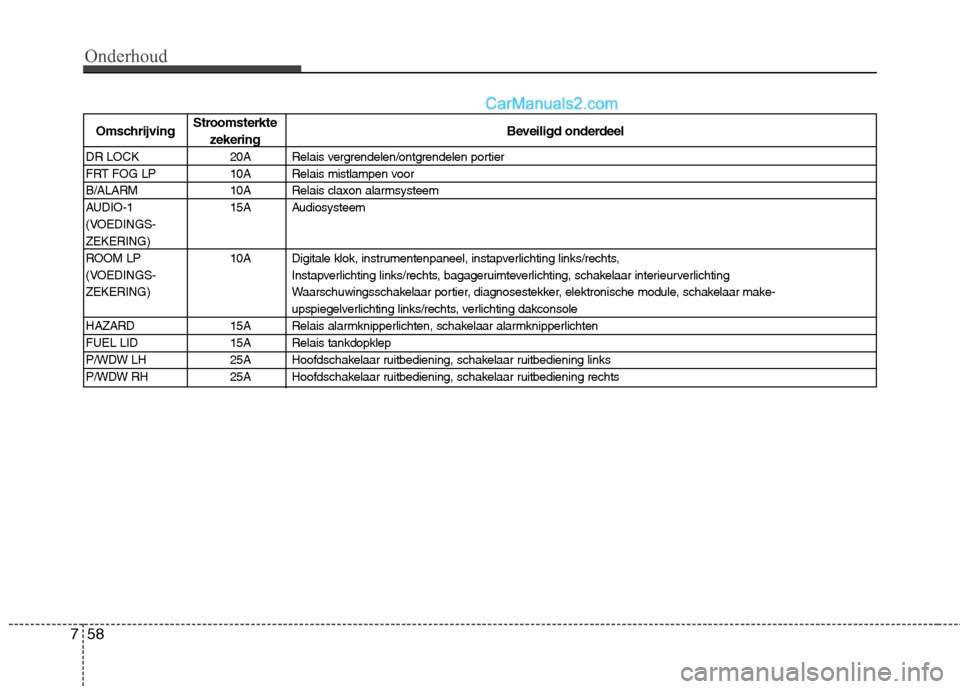

Stroomsterkte
Omschrijving zekering Beveiligd onderdeel
DR LOCK 20A Relais vergrendelen/ontgrendelen portier
FRT FOG LP 10A Relais mistlampen voor
B/ALARM 10A Relais claxon alarmsysteem
AUDIO-1 15A Audiosysteem
(VOEDINGS-ZEKERING)
ROOM LP 10A Digitale klok, instrumentenpaneel, instapverlichting links/rechts,
(VOEDINGS- Instapverlichting links/rechts, bagageruimteverlichting, schakelaar interieurverlichting
ZEKERING) Waarschuwingsschakelaar portier, diagnosestekker, elektronische module, schakelaar make- upspiegelverlichting links/rechts, verlichting dakconsole
HAZARD 15A Relais alarmknipperlichten, schakelaar alarmknipperlichten
FUEL LID 15A Relais tankdopklep
P/WDW LH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening links
P/WDW RH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening rechts

759
Onderhoud

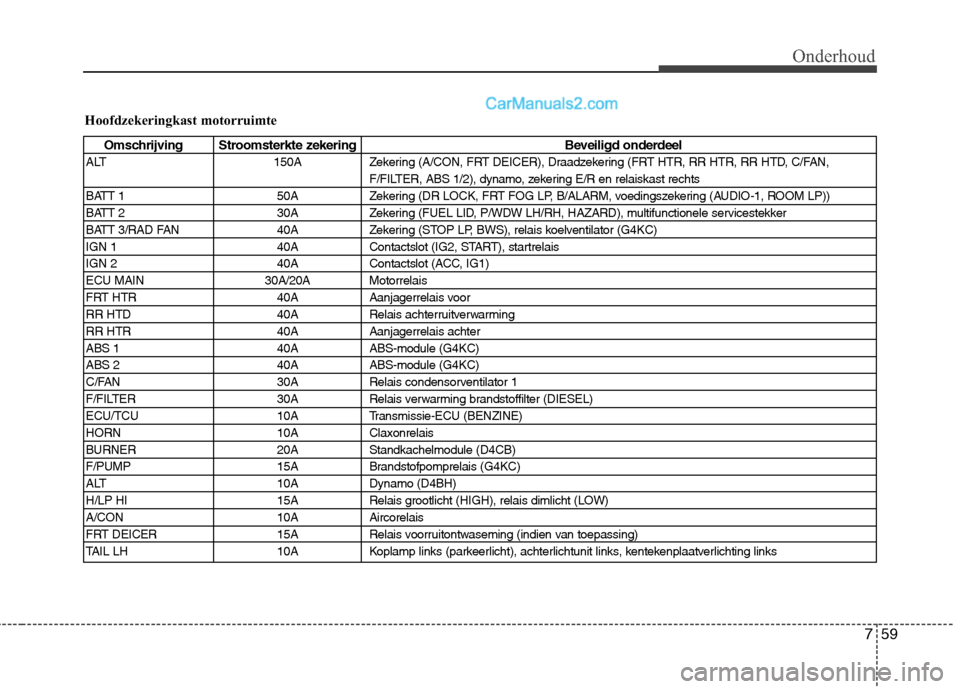

Hoofdzekeringkast motorruimte
Omschrijving Stroomsterkte zekering Beveiligd onderdeel
ALT 150A Zekering (A/CON, FRT DEICER), Draadzekering (FRT HTR, RR HTR, RR HTD, C/FAN, F/FILTER, ABS 1/2), dynamo, zekering E/R en relaiskast rechts
BATT 1 50A Zekering (DR LOCK, FRT FOG LP, B/ALARM, voedingszekering (AUDIO-1, ROOM LP))
BATT 2 30A Zekering (FUEL LID, P/WDW LH/RH, HAZARD), multifunctionele servicestekker
BATT 3/RAD FAN 40A Zekering (STOP LP, BWS), relais koelventilator (G4KC)
IGN 1 40A Contactslot (IG2, START), startrelais
IGN 2 40A Contactslot (ACC, IG1)
ECU MAIN 30A/20A Motorrelais
FRT HTR 40A Aanjagerrelais voor
RR HTD 40A Relais achterruitverwarming
RR HTR 40A Aanjagerrelais achter
ABS 1 40A ABS-module (G4KC)
ABS 2 40A ABS-module (G4KC)
C/FAN 30A Relais condensorventilator 1
F/FILTER 30A Relais verwarming brandstoffilter (DIESEL)
ECU/TCU 10A Transmissie-ECU (BENZINE)
HORN 10A Claxonrelais
BURNER 20A Standkachelmodule (D4CB)
F/PUMP 15A Brandstofpomprelais (G4KC)
ALT 10A Dynamo (D4BH)
H/LP HI 15A Relais grootlicht (HIGH), relais dimlicht (LOW)
A/CON 10A Aircorelais
FRT DEICER 15A Relais voorruitontwaseming (indien van toepassing)
TAIL LH 10A Koplamp links (parkeerlicht), achterlichtunit links, kentekenplaatverlichting links

Onderhoud
60
7

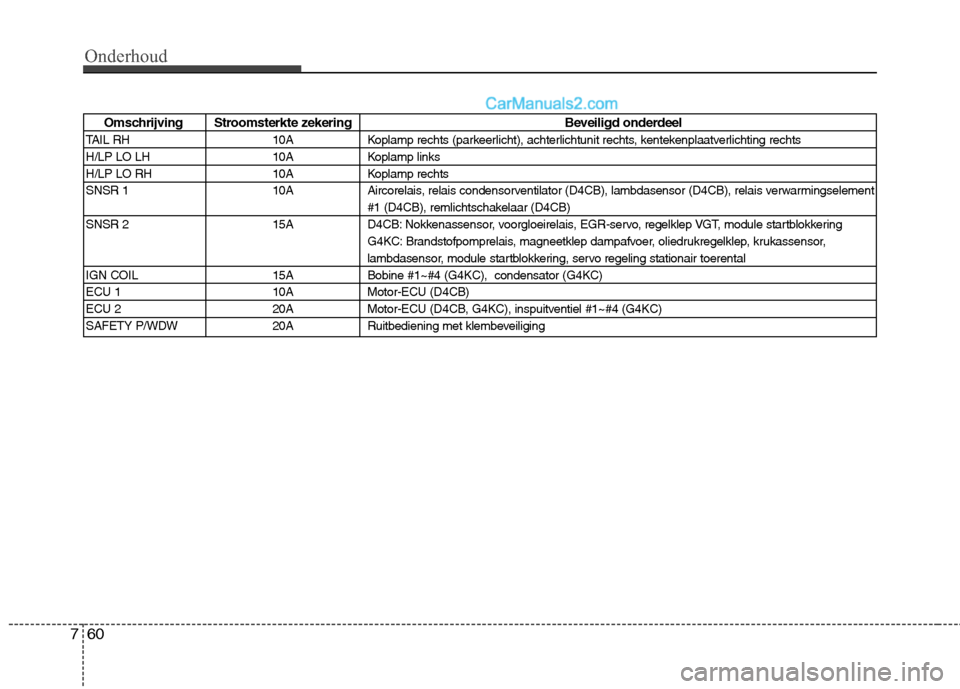

Omschrijving Stroomsterkte zekering Beveiligd onderdeel
TAIL RH 10A Koplamp rechts (parkeerlicht), achterlichtunit rechts, kentekenplaatverlichting rechts
H/LP LO LH 10A Koplamp links
H/LP LO RH 10A Koplamp rechts
SNSR 1 10A Aircorelais, relais condensorventilator (D4CB), lambdasensor (D4CB), relais verwarmingselement #1 (D4CB), remlichtschakelaar (D4CB)
SNSR 2 15A D4CB: Nokkenassensor, voorgloeirelais, EGR-servo, regelklep VGT, module startblokkering G4KC: Brandstofpomprelais, magneetklep dampafvoer, oliedrukregelklep, krukassensor,
lambdasensor, module startblokkering, servo regeling stationair toerental
IGN COIL 15A Bobine #1~#4 (G4KC), condensator (G4KC)
ECU 1 10A Motor-ECU (D4CB)
ECU 2 20A Motor-ECU (D4CB, G4KC), inspuitventiel #1~#4 (G4KC)
SAFETY P/WDW 20A Ruitbediening met klembeveiliging

761
Onderhoud

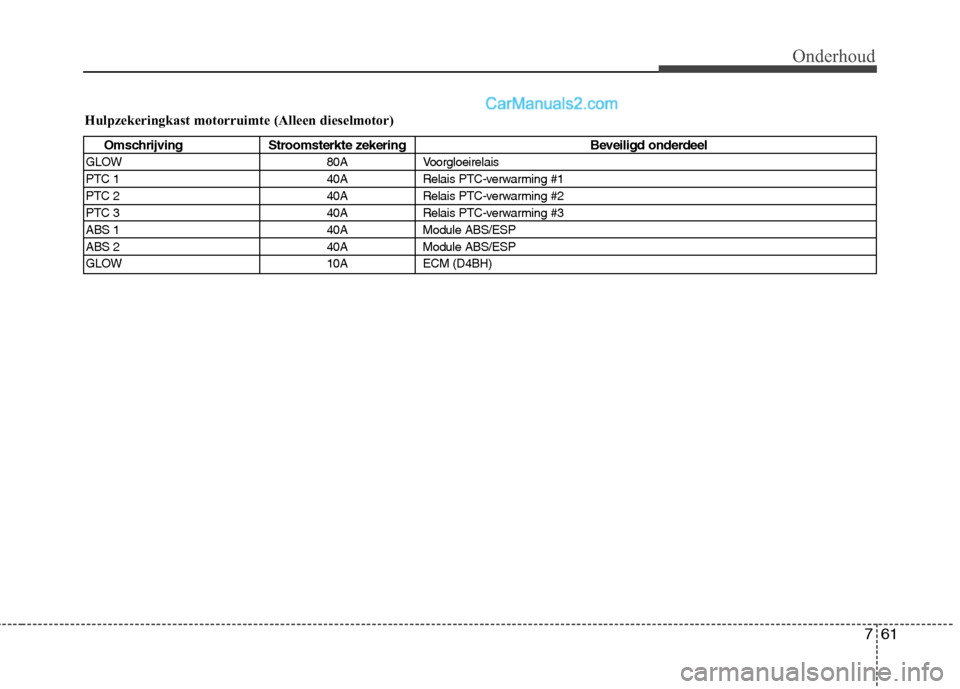

Hulpzekeringkast motorruimte (Alleen dieselmotor)
Omschrijving Stroomsterkte zekering Beveiligd onderdeel
GLOW 80A Voorgloeirelais
PTC 1 40A Relais PTC-verwarming #1
PTC 2 40A Relais PTC-verwarming #2
PTC 3 40A Relais PTC-verwarming #3
ABS 1 40A Module ABS/ESP
ABS 2 40A Module ABS/ESP
GLOW 10A ECM (D4BH)

Onderhoud
62
7

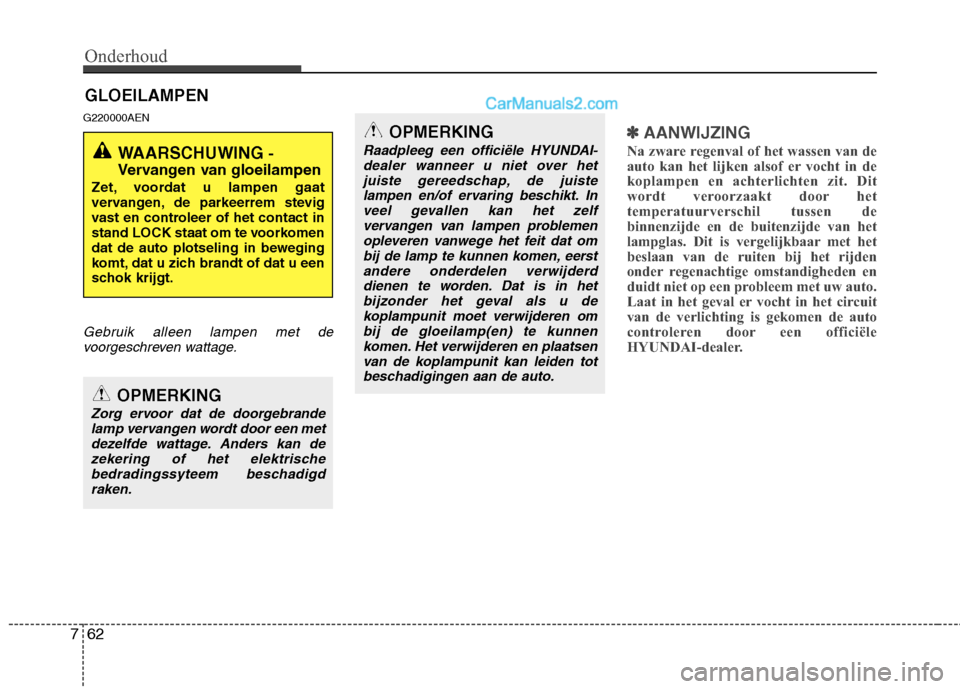

GLOEILAMPEN
G220000AEN
Gebruik alleen lampen met de voorgeschreven wattage.
✽✽ AANWIJZING
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in de
koplampen en achterlichten zit. Dit
wordt veroorzaakt door het
temperatuurverschil tussen de
binnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met het
beslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw auto.
Laat in het geval er vocht in het circuit
van de verlichting is gekomen de auto
controleren door een officiële
HYUNDAI-dealer.
WAARSCHUWING -
Vervangen van gloeilampen
Zet, voordat u lampen gaat
vervangen, de parkeerrem stevig
vast en controleer of het contact in
stand LOCK staat om te voorkomen
dat de auto plotseling in beweging
komt, dat u zich brandt of dat u een
schok krijgt.
OPMERKING
Zorg ervoor dat de doorgebrande lamp vervangen wordt door een metdezelfde wattage. Anders kan dezekering of het elektrische
bedradingssyteem beschadigdraken.
OPMERKING
Raadpleeg een officiële HYUNDAI-dealer wanneer u niet over het
juiste gereedschap, de juistelampen en/of ervaring beschikt. Inveel gevallen kan het zelf vervangen van lampen problemen
opleveren vanwege het feit dat ombij de lamp te kunnen komen, eerstandere onderdelen verwijderd
dienen te worden. Dat is in hetbijzonder het geval als u dekoplampunit moet verwijderen ombij de gloeilamp(en) te kunnen
komen. Het verwijderen en plaatsenvan de koplampunit kan leiden totbeschadigingen aan de auto.

763
Onderhoud

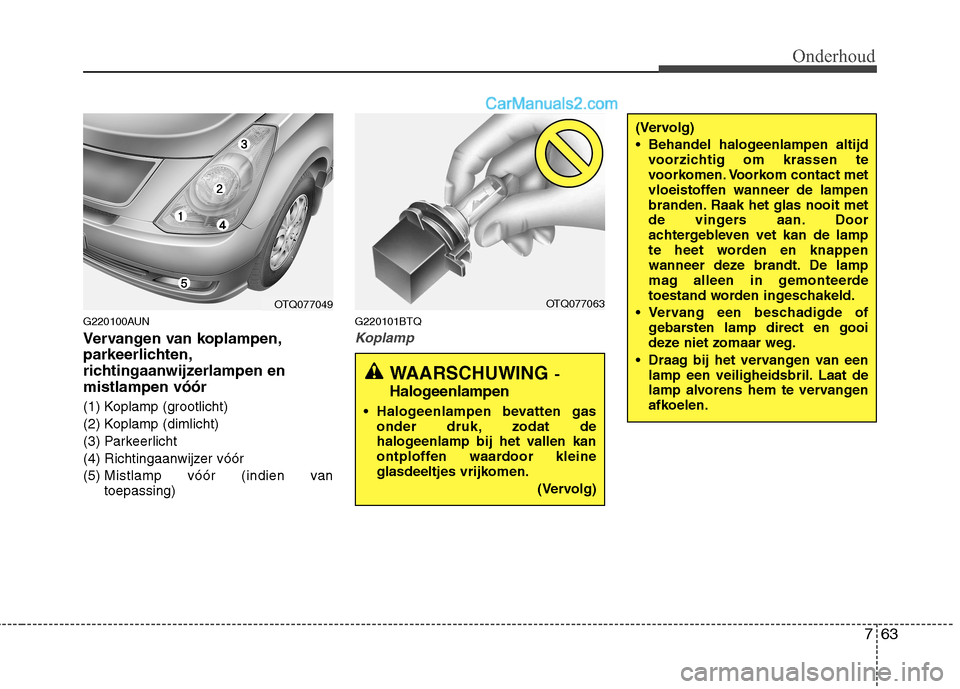

G220100AUN
Vervangen van koplampen,
parkeerlichten,
richtingaanwijzerlampen enmistlampen vóór
(1) Koplamp (grootlicht)
(2) Koplamp (dimlicht)
(3) Parkeerlicht
(4) Richtingaanwijzer vóór(5) Mistlamp vóór (indien van toepassing) G220101BTQ
Koplamp
(Vervolg)
Behandel halogeenlampen altijd
voorzichtig om krassen te
voorkomen. Voorkom contact met
vloeistoffen wanneer de lampen
branden. Raak het glas nooit met
de vingers aan. Door
achtergebleven vet kan de lamp
te heet worden en knappen
wanneer deze brandt. De lamp
mag alleen in gemonteerde
toestand worden ingeschakeld.
Vervang een beschadigde of gebarsten lamp direct en gooi
deze niet zomaar weg.
Draag bij het vervangen van een lamp een veiligheidsbril. Laat de
lamp alvorens hem te vervangen
afkoelen.
WAARSCHUWING -
Halogeenlampen
Halogeenlampen bevatten gas
onder druk, zodat de
halogeenlamp bij het vallen kan
ontploffen waardoor kleine
glasdeeltjes vrijkomen.
(Vervolg)
OTQ077049OTQ077063
