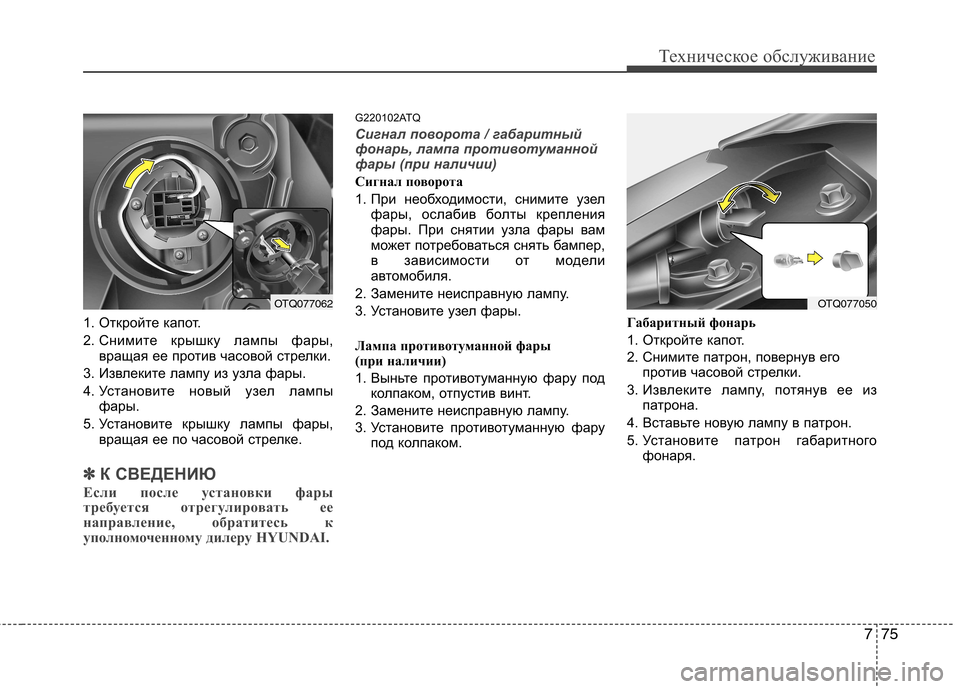

Техническое обслуживание
1. Откройте капот.
2. Снимите крышку лампы фары,вращая ее против часовой стрелки.
3. Извлеките лампу из узла фары.
4. Установите новый узел лампы фары.
5. Установите крышку лампы фары, вращая ее по часовой стрелке.
✽✽ К СВЕДЕНИЮ
Если после установки фары
требуется отрегулировать ее
направление, обратитесь к
уполномоченному дилеру HYUNDAI.
G220102ATQ
Сигнал поворота / габаритный
фонарь, лампа противотуманной
фары (при наличии)
Сигнал поворота
1. При необходимости, снимите узел фары, ослабив болты крепления
фары. При снятии узла фары вам
может потребоваться снять бампер,
в зависимости от модели
автомобиля.
2. Замените неисправную лампу.
3. Установите узел фары.
Лампа против отуманной фары
(при наличии)
1. Выньте противотуманную фару под колпаком, отпустив винт.
2. Замените неисправную лампу.
3. Установите противотуманную фару под колпаком. Габаритный фонарь
1. Откройте капот.
2. Снимите патрон, повернув его
против часовой стрелки.
3. Извлеките лампу, потянув ее из патрона.
4. Вставьте новую лампу в патрон.
5. Установите патрон габаритного фонаря.
OTQ077062OTQ077050

Техническое обслуживание
76
7

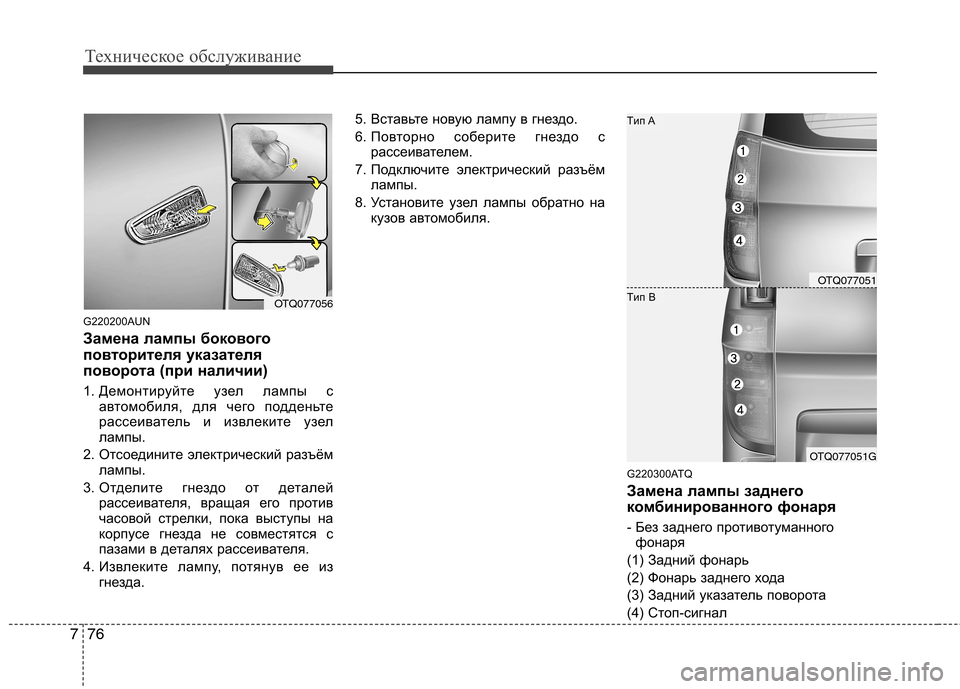

G220200AUN
Замена лампы бокового
повторителя указателя
поворота (при наличии)
1. Демонтируйте узел лампы с
автомобиля, для чего подденьте
рассеиватель и извлеките узел
лампы.
2. Отсоедините электрический разъём лампы.
3. Отделите гнездо от деталей рассеивателя, вращая его против
часовой стрелки, пока выступы на
корпусе гнезда не совместятся с
пазами в деталях рассеивателя.
4. Извлеките лампу, потянув ее из гнезда. 5. Вставьте новую лампу в гнездо.
6. Повторно соберите гнездо с
рассеивателем.
7. Подключите электрический разъём лампы.
8. Установите узел лампы обратно на кузов автомобиля.
G220300ATQ
Замена лампы заднего
комбинированного фонаря
- Без заднего противотуманногофонаря
(1) Задний фонарь
(2) Фонарь заднего хода
(3) Задний указатель поворота
(4) Стоп-сигнал
OTQ077056
OTQ077051
OTQ077051G
Tип B
Tип A

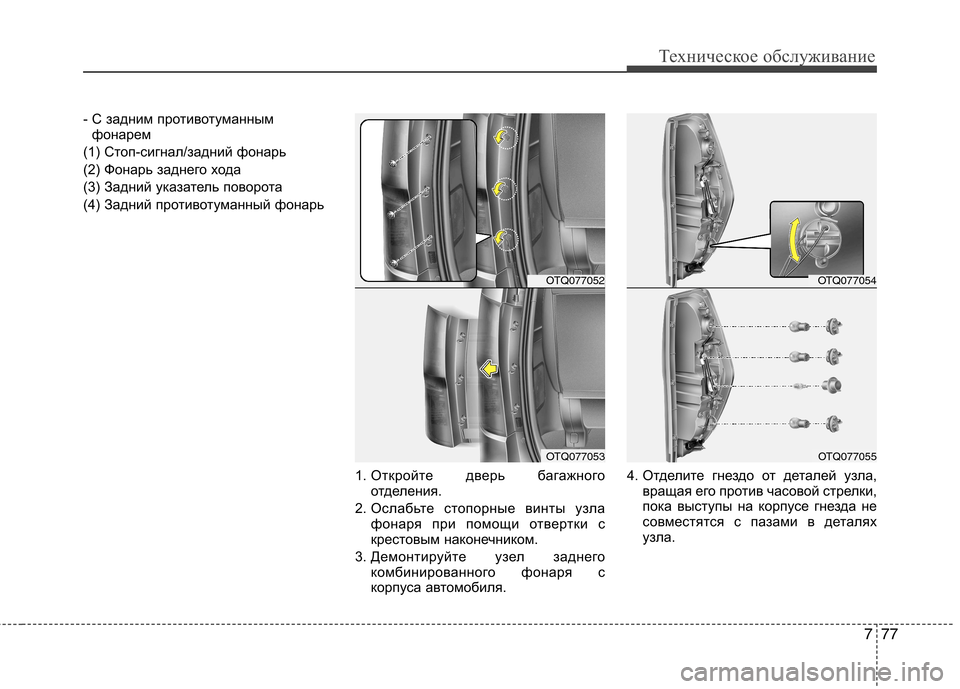

777
Техническое обслуживание
- С задним противотуманнымфонарем
(1) Стоп-сигнал/задний фонарь
(2) Фонарь заднего хода
(3) Задний указатель поворота
(4) Задний противотуманный фонарь
1. Откройте дверь багажного
отделения.
2. Ослабьте стопорные винты узла фонаря при помощи отвертки с
крестовым наконечником.
3. Демонтируйте узел заднего комбинированного фонаря с
корпуса автомобиля. 4. Отделите гнездо от деталей узла,
вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.
OTQ077052
OTQ077053
OTQ077054
OTQ077055

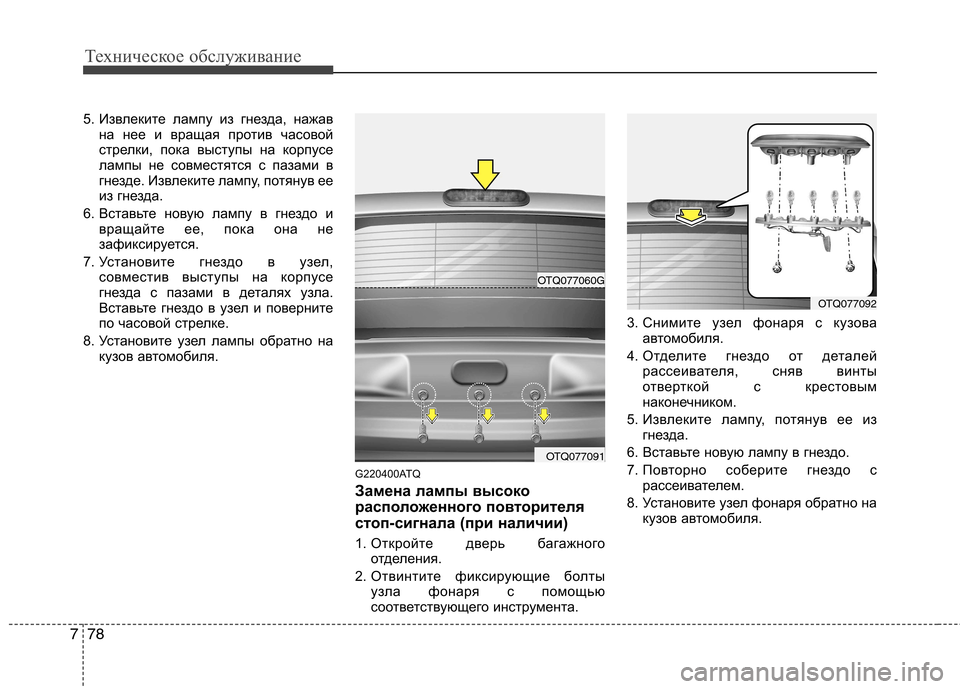

Техническое обслуживание
78
7
5. Извлеките лампу из гнезда, нажав
на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
6. Вставьте новую лампу в гнездо и вращайте ее, пока она не
зафиксируется.
7. Установите гнездо в узел, совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.
8. Установите узел лампы обратно на кузов автомобиля.
G220400ATQ
Замена лампы высоко
расположенного повторителя
стоп-сигнала (при наличии)
1. Откройте дверь багажного
отделения.
2. Отвинтите фиксирующие болты узла фонаря с помощью
соответствующего инструмента. 3. Снимите узел фонаря с кузова
автомобиля.
4. Отделите гнездо от деталей рассеивателя, сняв винты
отверткой с крестовым
наконечником.
5. Извлеките лампу, потянув ее из гнезда.
6. Вставьте новую лампу в гнездо.
7. Повторно соберите гнездо с рассеивателем.
8. Установите узел фонаря обратно на кузов автомобиля.
OTQ077092
OTQ077060G
OTQ077091

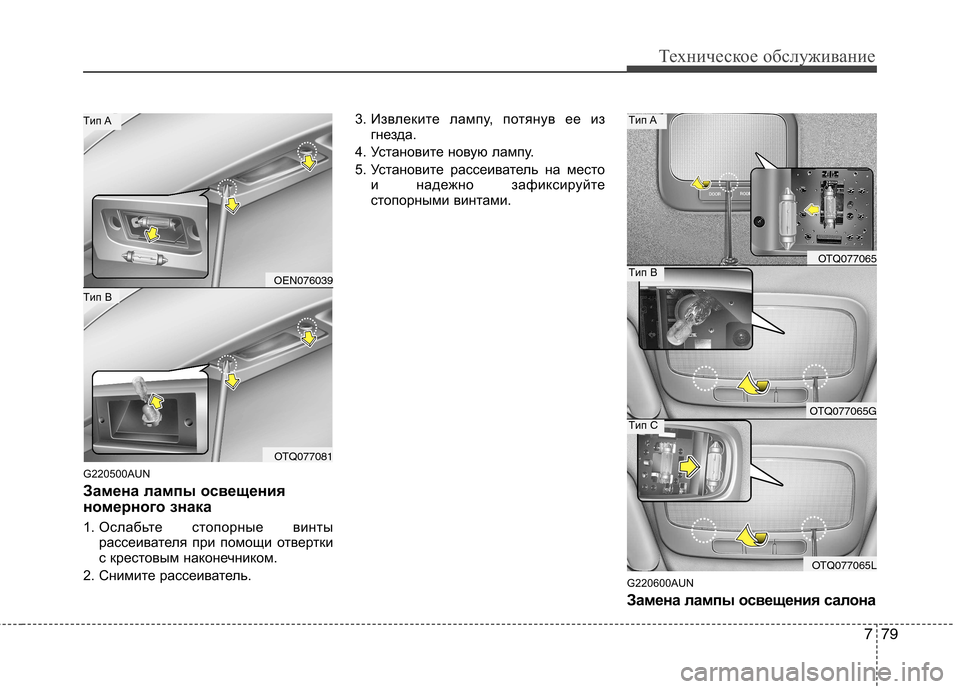

779
Техническое обслуживание
G220500AUN
Замена лампы освещения
номерного знака
1. Ослабьте стопорные винтырассеивателя при помощи отвертки
с крестовым наконечником.
2. Снимите рассеиватель. 3. Извлеките лампу, потянув ее из
гнезда.
4. Установите новую лампу.
5. Установите рассеиватель на место и надежно зафиксируйте
стопорными винтами.
G220600AUN
Замена лампы освещения салона
OEN076039
OTQ077081
Tип B
Tип A
OTQ077065
OTQ077065G
OTQ077065L
Tип A
Tип B
Tип C

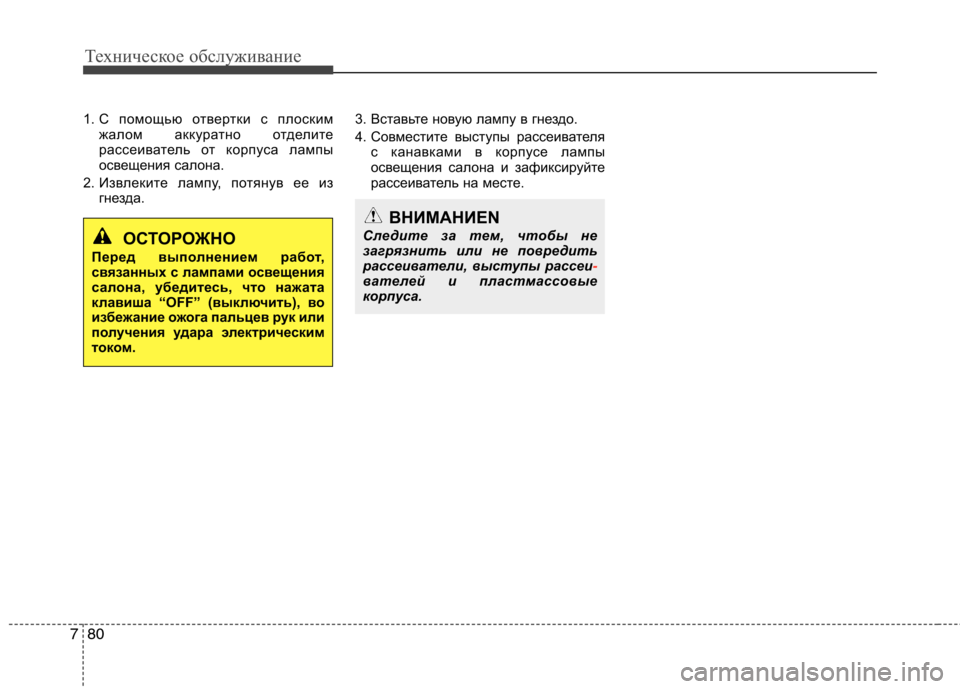

Техническое обслуживание
80
7
1. С помощью отвертки с плоским
жалом аккуратно отделите
рассеиватель от корпуса лампы
освещения салона.
2. Извлеките лампу, потянув ее из гнезда. 3. Вставьте новую лампу в гнездо.
4. Совместите выступы рассеивателя
с канавками в корпусе лампы
освещения салона и зафиксируйте
рассеиватель на месте.
ОСТОРОЖНО
Перед выполнением работ,
связанных с лампами освещения
салона, убедитесь, что нажата
клавиша “OFF” (выключить), во
избежание ожога пальцев рук или
получения удара электрическим
током.
ВНИМАНИЕN
Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы рассеи
-вателей и пластмассовые
корпуса.

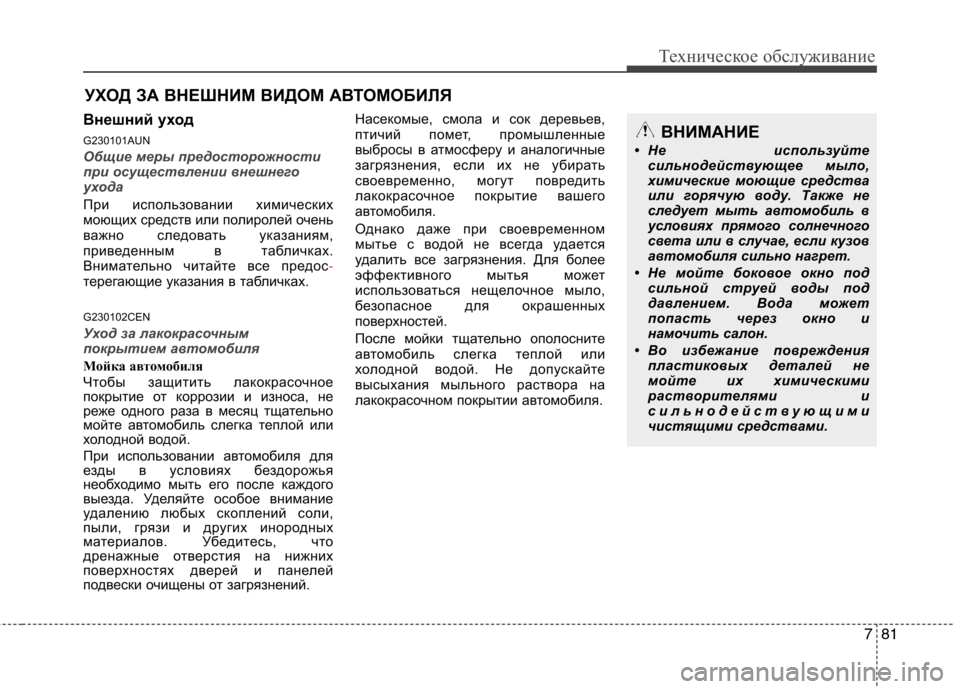

781
Техническое обслуживание
УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ
Внешний уход
G230101AUN
Общие меры предосторожности
при осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей очень
важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все предос
-терегающие указания в табличках.
G230102CEN
Уход за лакокрасочным
покрытием автомобиля
Мойка автомобиля
Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц тщательно
мойте автомобиль слегка теплой или
холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений. Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и аналогичные
загрязнения, если их не убирать
своевременно, могут повредить
лакокрасочное покрытие вашего
автомобиля.
Однако даже при своевременном
мытье с водой не всегда удается
удалить все загрязнения. Для более
эффективного мытья может
использоваться нещелочное мыло,
безопасное для окрашенных
поверхностей.
После мойки тщательно ополосните
автомобиль слегка теплой или
холодной водой. Не допускайте
высыхания мыльного раствора на
лакокрасочном покрытии автомобиля.
ВНИМАНИЕ
• Не используйте сильнодействующее мыло,
химические моющие средства
или горячую воду. Также не
следует мыть автомобиль в
условиях прямого солнечного
света или в случае, если кузов
автомобиля сильно нагрет.
• Не мойте боковое окно под сильной струей воды под
давлением. Вода может
попасть через окно и
намочить салон.
• Во избежание повреждения пластиковых деталей не
мойте их химическими
растворителями и
сильнодействующими
чистящими средствами.

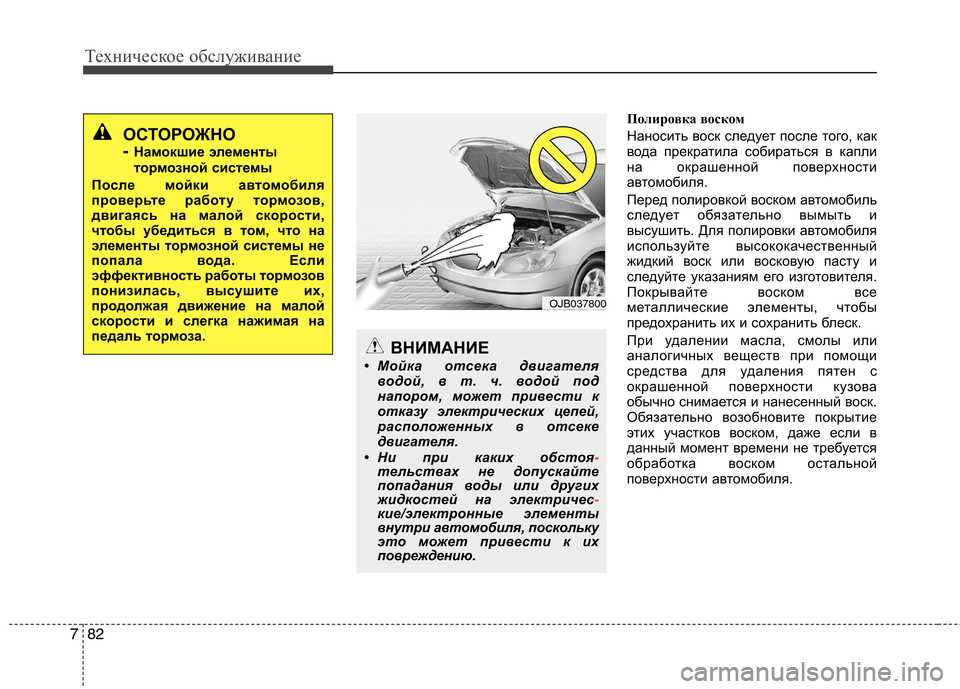

Техническое обслуживание
82
7
Полировка воском
Наносить воск следует после того, как
вода прекратила собираться в капли
на окрашенной поверхности
автомобиля.
Перед полировкой воском автомобиль
следует обязательно вымыть и
высушить. Для полировки автомобиля
используйте высококачественный
жидкий воск или восковую пасту и
следуйте указаниям его изготовителя.
Покрывайте воском все
металлические элементы, чтобы
предохранить их и сохранить блеск.
При удалении масла, смолы или
аналогичных веществ при помощи
средства для удаления пятен с
окрашенной поверхности кузова
обычно снимается и нанесенный воск.
Обязательно возобновите покрытие
этих участков воском, даже если в
данный момент времени не требуется
обработка воском остальной
поверхности автомобиля.
ВНИМАНИЕ
• Мойка отсека двигателя водой, в т. ч. водой под
напором, может привести к
отказу электрических цепей,
расположенных в отсеке
двигателя.
• Ни при каких обстоя
-тельствах не допускайте
попадания воды или других
жидкостей на электричec
-киe/электронные элементы
внутри автомобиля, поскольку
это может привести к их
повреждению.
OJB037800
ОСТОРОЖНО
- Намокшие элементы
тормозной системы
После мойки а втомобиля
проверьте работу то рмозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы то рмозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль то рмоза.

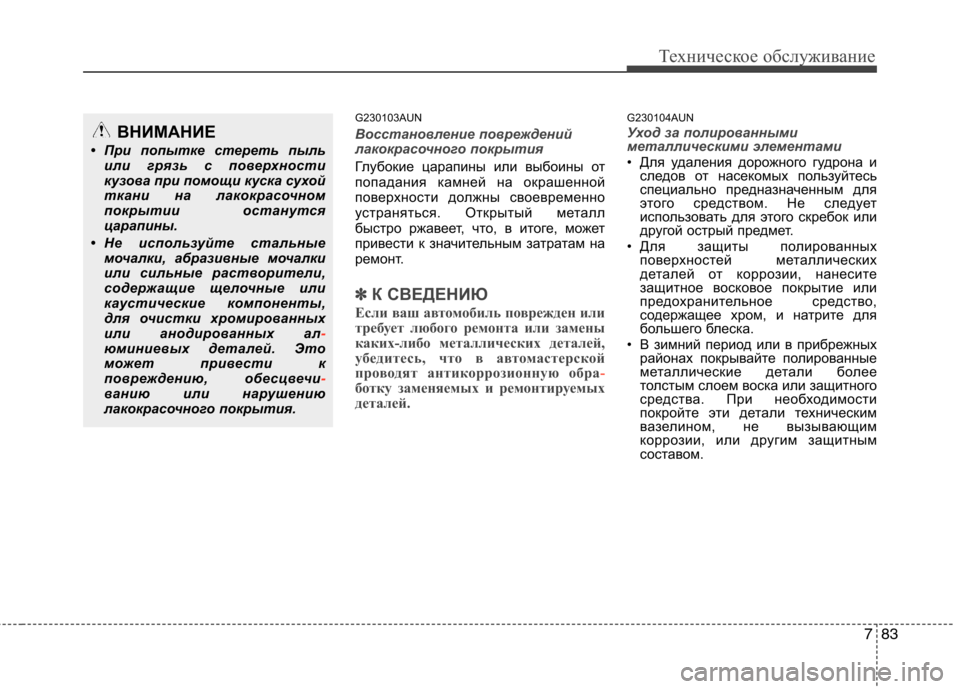

783
Техническое обслуживание
G230103AUN
Восстановление повреждений
лакокрасочного покрытия
Глубокие царапины или выбоины от
попадания камней на окрашенной
поверхности должны своевременно
устраняться. Открытый металл
быстро ржавеет, что, в итоге, может
привести к значительным затратам на
ремонт.
✽✽К СВЕДЕНИЮ
Если ваш автомобиль поврежден или
требует любого ремонта или замены
каких-либо металлических деталей,
убедитесь, что в автомастерской
проводят антикоррозионную обра
-ботку заменяемых и ремонтируемых
деталей.
G230104AUN
Уход за полированными
металлическими элементами
• Для удаления дорожного гудрона и следов от насекомых пользуйтесь
специально предназначенным для
этого средством. Не следует
использовать для этого скребок или
другой острый предмет.
• Для защиты полированных поверхностей металлических
деталей от коррозии, нанесите
защитное восковое покрытие или
предохранительное средство,
содержащее хром, и натрите для
большего блеска.
• В зимний период или в прибрежных районах покрывайте полированные
металлические детали более
толстым слоем воска или защитного
средства. При необходимости
покройте эти детали техническим
вазе лином, не вызывающим
коррозии, или другим защитным
составом.
ВНИМАНИЕ
• При попытке стереть пыль или грязь с поверхности
кузова при помощи куска сухой
ткани на лакокрасочном
покрытии останутся
царапины.
• Не используйте стальные мочалки, абразивные мочалки
или сильные растворители,
содержащие щелочные или
каустические компоненты,
для очистки хромированных
или анодированных ал
-юминиевых деталей. Это
может привести к
повреждению, обесцвечи
-ванию или нарушению
лакокрасочного покрытия.

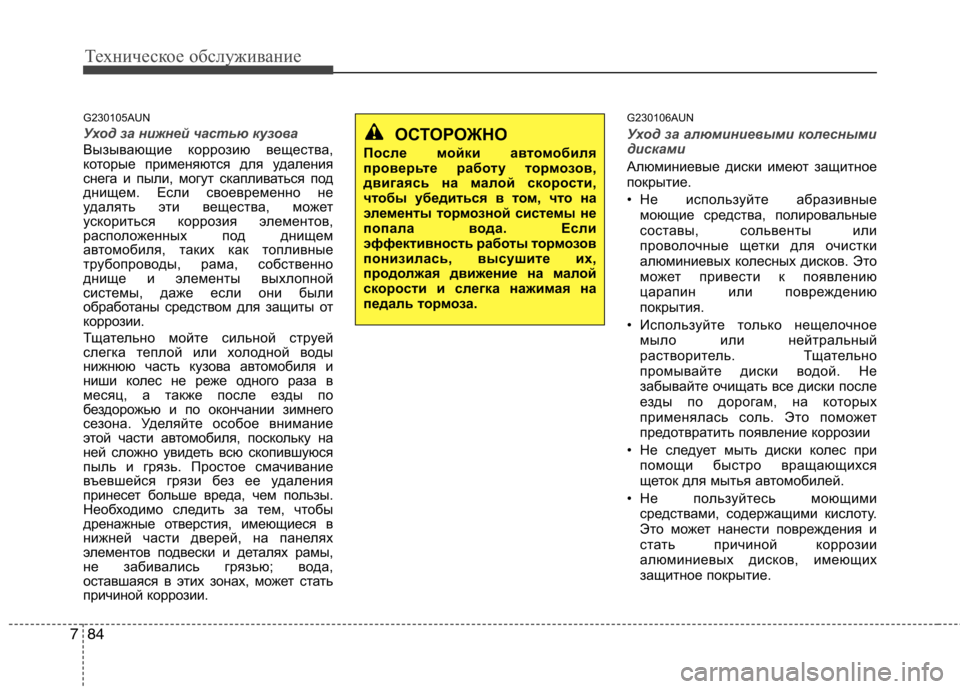

Техническое обслуживание
84
7
G230105AUN
Уход за нижней частью кузова
Вызывающие коррозию вещества,
которые применяются для удаления
снега и пыли, могут скапливаться под
днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно
днище и элементы выхлопной
системы, даже если они были
обработаны средством для защиты от
коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля и
ниши колес не реже одного раза в
месяц, а также после езды по
бездорожью и по окончании зимнего
сезона. Уделяйте особое внимание
этой части автомобиля, поскольку на
ней сложно увидеть всю скопившуюся
пыль и грязь. Простое смачивание
въевшейся грязи без ее удаления
принесет больше вреда, чем пользы.
Необходимо следить за тем, чтобы
дренажные отверстия, имеющиеся в
нижней части дверей, на панелях
элементов подвески и деталях рамы,
не забивались грязью; вода,
оставшаяся в этих зонах, может стать
причиной коррозии. G230106AUN
Уход за алюминиевыми колесными
дисками
Алюминиевые диски имеют защитное
покрытие.
• Не используйте абразивные
моющие средства, полировальные
составы, сольвенты или
проволочные щетки для очистки
алюминиевых колесных дисков. Это
может привести к появлению
царапин или повреждению
покрытия.
• Используйте только нещелочное мыло или нейтральный
растворитель. Тщательно
промывайте диски водой. Не
забывайте очищать все диски после
езды по дорогам, на которых
применялась соль. Это поможет
предотвратить появление коррозии
• Не следует мыть диски колес при помощи быстро вращающихся
щеток для мытья автомобилей.
• Не пользуйтесь моющими средствами, содержащими кислоту.
Это может нанести повреждения и
стать причиной коррозии
алюминиевых дисков, имеющих
защитное покрытие.
ОСТОРОЖНО
После мойки а втомобиля
проверьте работу то рмозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы то рмозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль то рмоза.
