Hyundai H-1 (Grand Starex) 2011 Handleiding (in Dutch)

Kenmerken van uw auto
60
4
OTQ047066/OTQ047067
1. Aanjagerknop
2. Toets A/C (indien van toepassing)
3. Temperatuurregelknop
4. Luchtcirculatieknop
5. Aanjagerknop achter/Schakelaar
klimaatregeling achter (indien van toepassing)
6. Knop temperatuurregeling achter (indien van toepassing)
7. Toets achterruitverwarming
8. Luchttoevoertoets
9. Aanjagerknop achter (indien van toepassing)
10. Knop temperatuurregeling achter (indien van toepassing) en
luchtcirculatie (indien van toepassing)
D230000ATQ
■■ Voor
■
■ Achter (indien van toepassing)

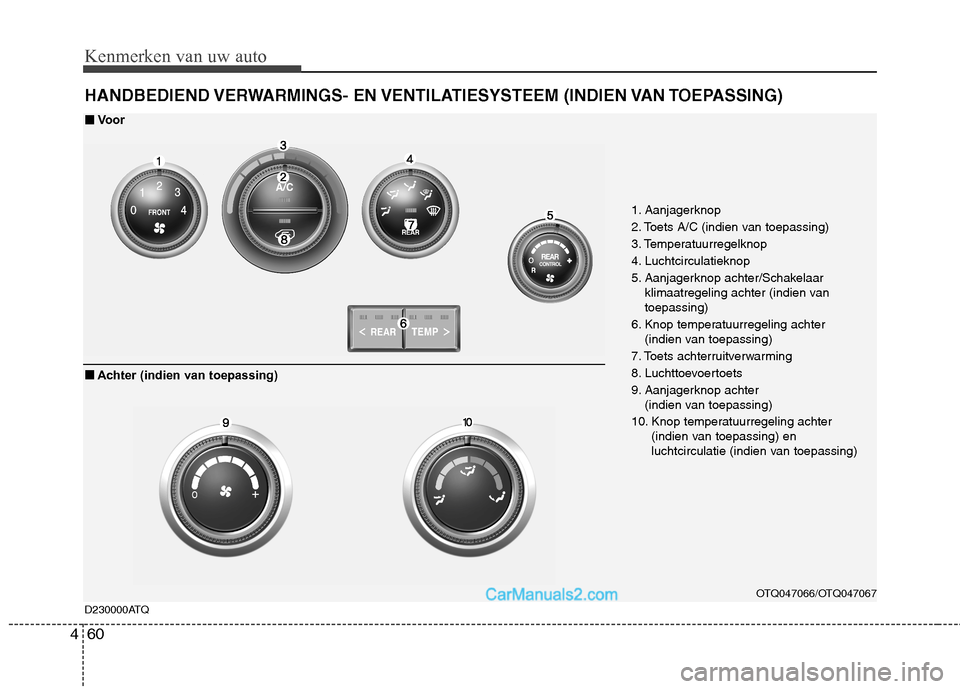

HANDBEDIEND VERWARMINGS- EN VENTILATIESYSTEEM (INDIEN VAN TOEPASSING)

461
Kenmerken van uw auto

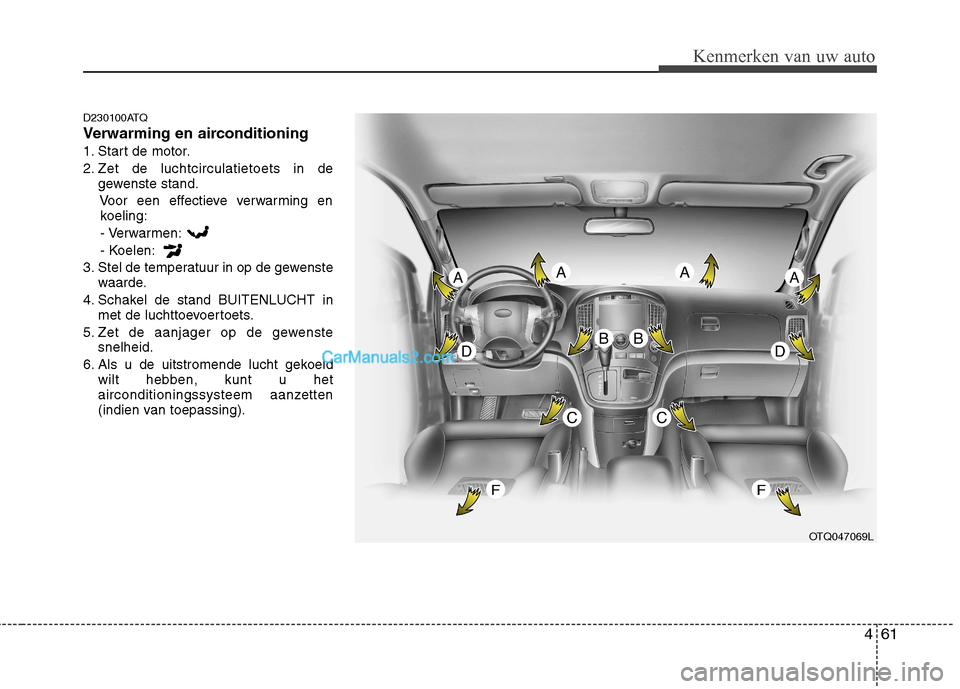

D230100ATQ
Verwarming en airconditioning
1. Start de motor.
2. Zet de luchtcirculatietoets in degewenste stand.
Voor een effectieve verwarming enkoeling:
- Verwarmen:
- Koelen:
3. Stel de temperatuur in op de gewenste waarde.
4. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
5. Zet de aanjager op de gewenste snelheid.
6. Als u de uitstromende lucht gekoeld wilt hebben, kunt u het
airconditioningssysteem aanzetten
(indien van toepassing).
OTQ047069L

Kenmerken van uw auto
62
4

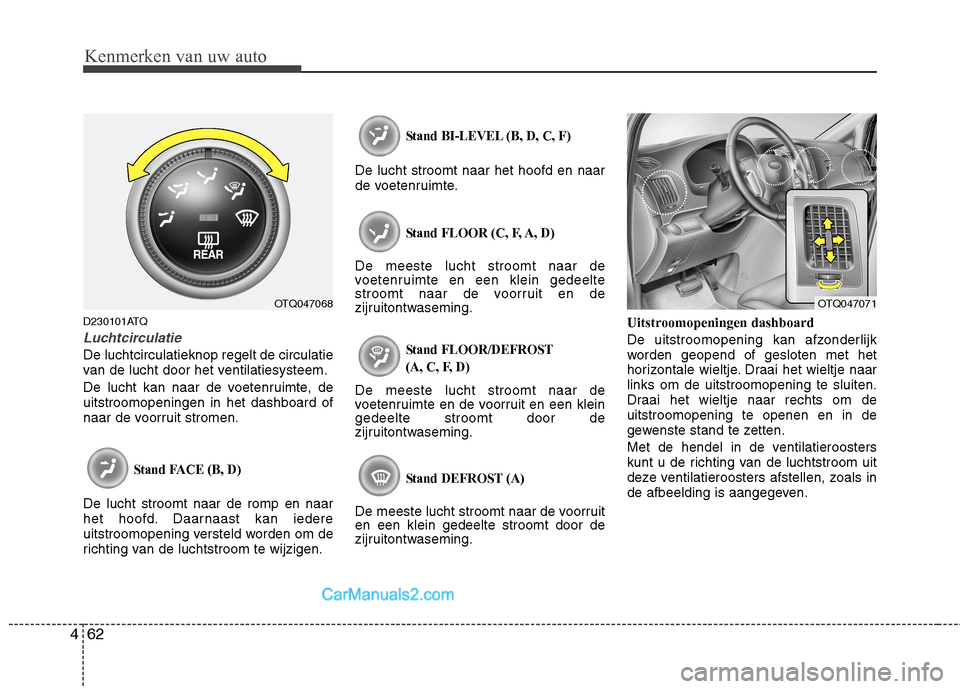

D230101ATQ
Luchtcirculatie
De luchtcirculatieknop regelt de circulatie
van de lucht door het ventilatiesysteem.
De lucht kan naar de voetenruimte, de uitstroomopeningen in het dashboard of
naar de voorruit stromen.
Stand FACE (B, D)
De lucht stroomt naar de romp en naar
het hoofd. Daarnaast kan iedere
uitstroomopening versteld worden om de
richting van de luchtstroom te wijzigen.
Stand BI-LEVEL (B, D, C, F)
De lucht stroomt naar het hoofd en naar
de voetenruimte.
Stand FLOOR (C, F, A, D)
De meeste lucht stroomt naar de
voetenruimte en een klein gedeelte
stroomt naar de voorruit en de
zijruitontwaseming.
Stand FLOOR/DEFROST
(A, C, F, D)
De meeste lucht stroomt naar de
voetenruimte en de voorruit en een kleingedeelte stroomt door de
zijruitontwaseming.
Stand DEFROST (A)
De meeste lucht stroomt naar de voorruiten een klein gedeelte stroomt door de
zijruitontwaseming. Uitstroomopeningen dashboard
De uitstroomopening kan afzonderlijk
worden geopend of gesloten met het
horizontale wieltje. Draai het wieltje naarlinks om de uitstroomopening te sluiten.
Draai het wieltje naar rechts om deuitstroomopening te openen en in de
gewenste stand te zetten.
Met de hendel in de ventilatieroosters
kunt u de richting van de luchtstroom uit
deze ventilatieroosters afstellen, zoals in
de afbeelding is aangegeven.
OTQ047068OTQ047071

463
Kenmerken van uw auto

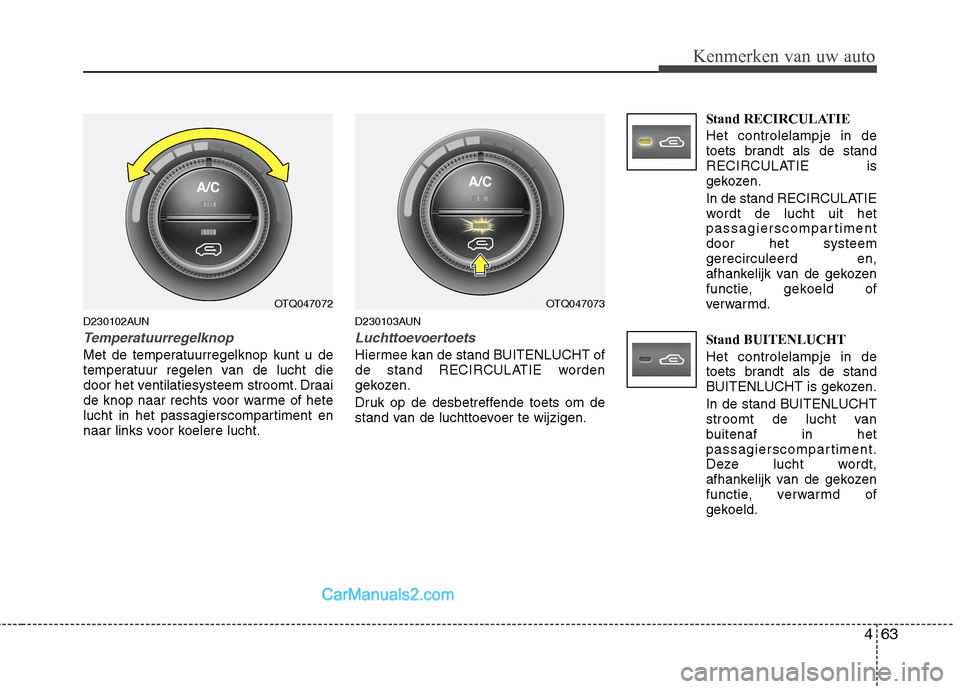

D230102AUN
Temperatuurregelknop
Met de temperatuurregelknop kunt u de
temperatuur regelen van de lucht die
door het ventilatiesysteem stroomt. Draai
de knop naar rechts voor warme of hete
lucht in het passagierscompartiment en
naar links voor koelere lucht.D230103AUN
Luchttoevoertoets
Hiermee kan de stand BUITENLUCHT of
de stand RECIRCULATIE worden
gekozen.
Druk op de desbetreffende toets om de
stand van de luchttoevoer te wijzigen. Stand RECIRCULATIE Het controlelampje in de
toets brandt als de stand
RECIRCULATIE is
gekozen.
In de stand RECIRCULATIE
wordt de lucht uit het
passagierscompartimentdoor het systeemgerecirculeerd en,
afhankelijk van de gekozen
functie, gekoeld of
verwarmd.
Stand BUITENLUCHT Het controlelampje in de
toets brandt als de stand
BUITENLUCHT is gekozen.
In de stand BUITENLUCHT
stroomt de lucht van
buitenaf in het
passagierscompartiment.
Deze lucht wordt,
afhankelijk van de gekozen
functie, verwarmd of
gekoeld.
OTQ047072OTQ047073

Kenmerken van uw auto
64
4
✽✽

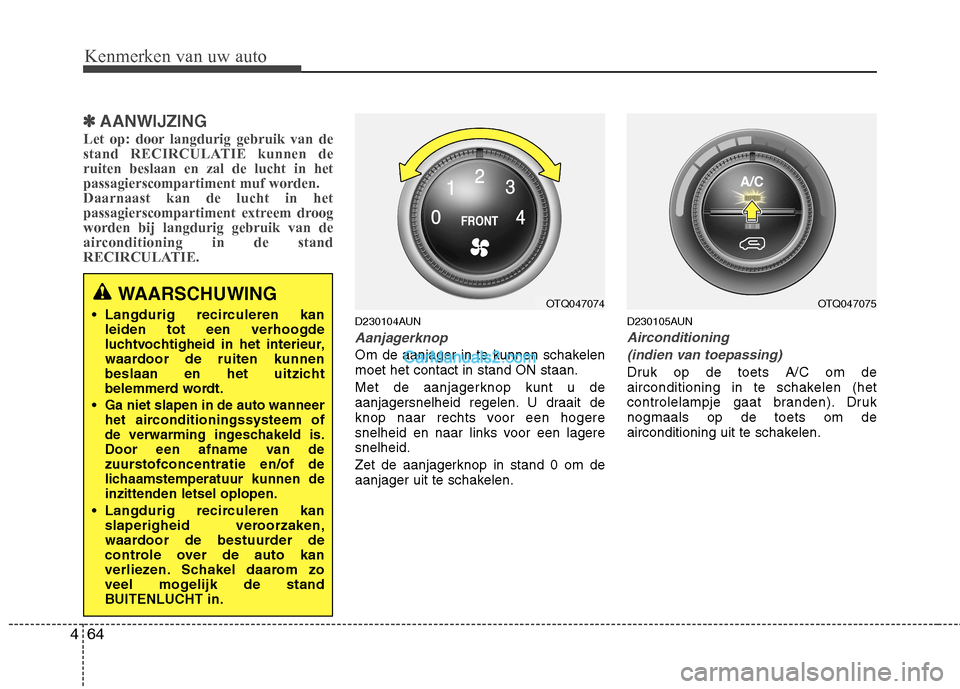

AANWIJZING
Let op: door langdurig gebruik van de
stand RECIRCULATIE kunnen deruiten beslaan en zal de lucht in hetpassagierscompartiment muf worden.Daarnaast kan de lucht in het
passagierscompartiment extreem droogworden bij langdurig gebruik van de
airconditioning in de stand
RECIRCULATIE.
D230104AUN
Aanjagerknop
Om de aanjager in te kunnen schakelen moet het contact in stand ON staan.
Met de aanjagerknop kunt u de
aanjagersnelheid regelen. U draait de
knop naar rechts voor een hogere
snelheid en naar links voor een lageresnelheid.
Zet de aanjagerknop in stand 0 om de
aanjager uit te schakelen. D230105AUN
Airconditioning
(indien van toepassing)
Druk op de toets A/C om de
airconditioning in te schakelen (het
controlelampje gaat branden). Druknogmaals op de toets om de
airconditioning uit te schakelen.
WAARSCHUWING
• Langdurig recirculeren kan leiden tot een verhoogde
luchtvochtigheid in het interieur,
waardoor de ruiten kunnen
beslaan en het uitzicht
belemmerd wordt.

Ga niet slapen in de auto wanneer
het airconditioningssysteem of
de verwarming ingeschakeld is.
Door een afname van de
zuurstofconcentratie en/of de
lichaamstemperatuur kunnen deinzittenden letsel oplopen.
Langdurig recirculeren kan slaperigheid veroorzaken,
waardoor de bestuurder de
controle over de auto kan
verliezen. Schakel daarom zo
veel mogelijk de stand
BUITENLUCHT in.
OTQ047074OTQ047075

465
Kenmerken van uw auto

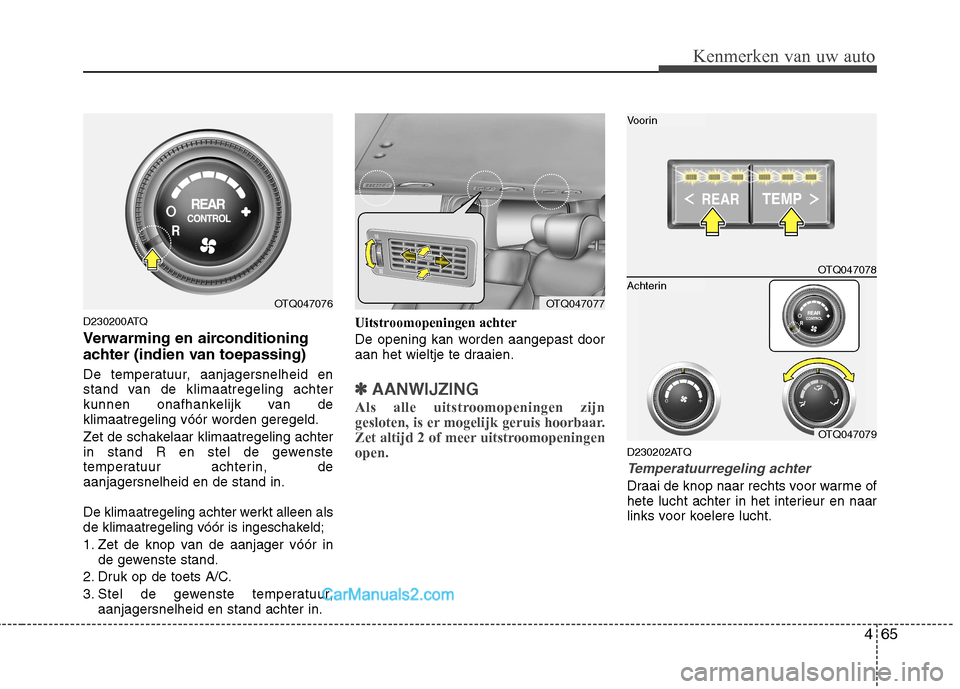

D230200ATQ
Verwarming en airconditioning
achter (indien van toepassing)
De temperatuur, aanjagersnelheid en
stand van de klimaatregeling achter
kunnen onafhankelijk van de
klimaatregeling vóór worden geregeld.
Zet de schakelaar klimaatregeling achter
in stand R en stel de gewenste
temperatuur achterin, deaanjagersnelheid en de stand in.
De klimaatregeling achter werkt alleen als
de klimaatregeling vóór is ingeschakeld;
1. Zet de knop van de aanjager vóór inde gewenste stand.
2. Druk op de toets A/C.
3. Stel de gewenste temperatuur, aanjagersnelheid en stand achter in. Uitstroomopeningen achter
De opening kan worden aangepast door
aan het wieltje te draaien.
✽✽
AANWIJZING
Als alle uitstroomopeningen zijn
gesloten, is er mogelijk geruis hoorbaar.
Zet altijd 2 of meer uitstroomopeningenopen.
D230202ATQ
Temperatuurregeling achter
Draai de knop naar rechts voor warme of
hete lucht achter in het interieur en naar
links voor koelere lucht.
OTQ047076OTQ047077
OTQ047078
Voorin
OTQ047079
Achterin

Kenmerken van uw auto
66
4

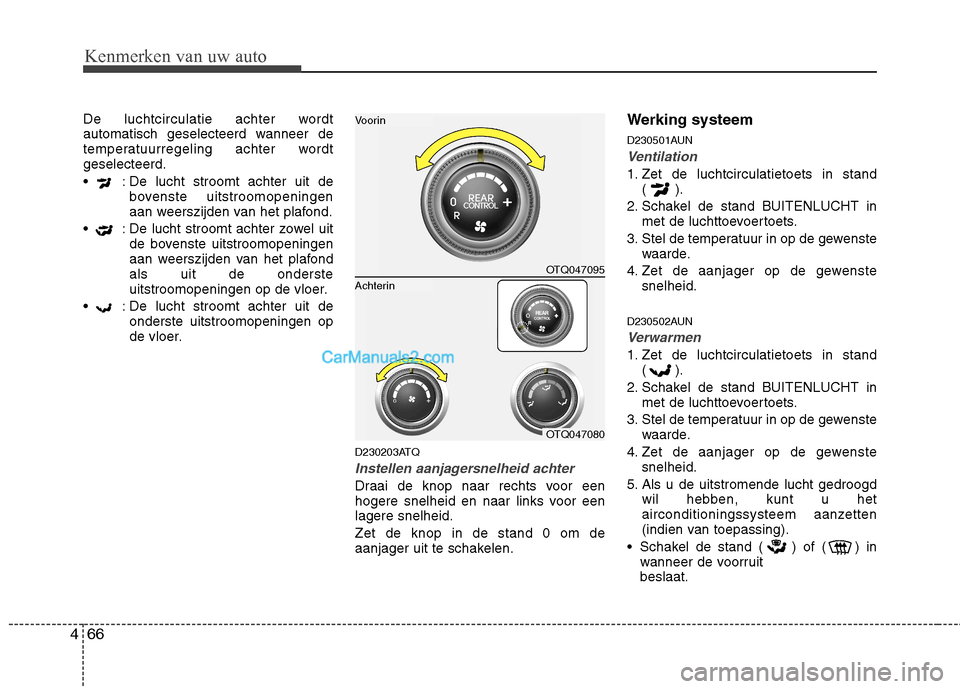

De luchtcirculatie achter wordt
automatisch geselecteerd wanneer de
temperatuurregeling achter wordtgeselecteerd.
: De lucht stroomt achter uit de
bovenste uitstroomopeningen
aan weerszijden van het plafond.
: De lucht stroomt achter zowel uit de bovenste uitstroomopeningen
aan weerszijden van het plafondals uit de onderste
uitstroomopeningen op de vloer.
: De lucht stroomt achter uit de onderste uitstroomopeningen op
de vloer.
D230203ATQ
Instellen aanjagersnelheid achter
Draai de knop naar rechts voor een
hogere snelheid en naar links voor eenlagere snelheid. Zet de knop in de stand 0 om de
aanjager uit te schakelen. Werking systeem
D230501AUN
Ventilation
1. Zet de luchtcirculatietoets in stand
() .
2. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
D230502AUN
Verwarmen
1. Zet de luchtcirculatietoets in stand () .
2. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
5. Als u de uitstromende lucht gedroogd wil hebben, kunt u het
airconditioningssysteem aanzetten
(indien van toepassing).
Schakel de stand ( ) of ( ) in wanneer de voorruitbeslaat.
OTQ047095
Voorin
OTQ047080
Achterin

467
Kenmerken van uw auto

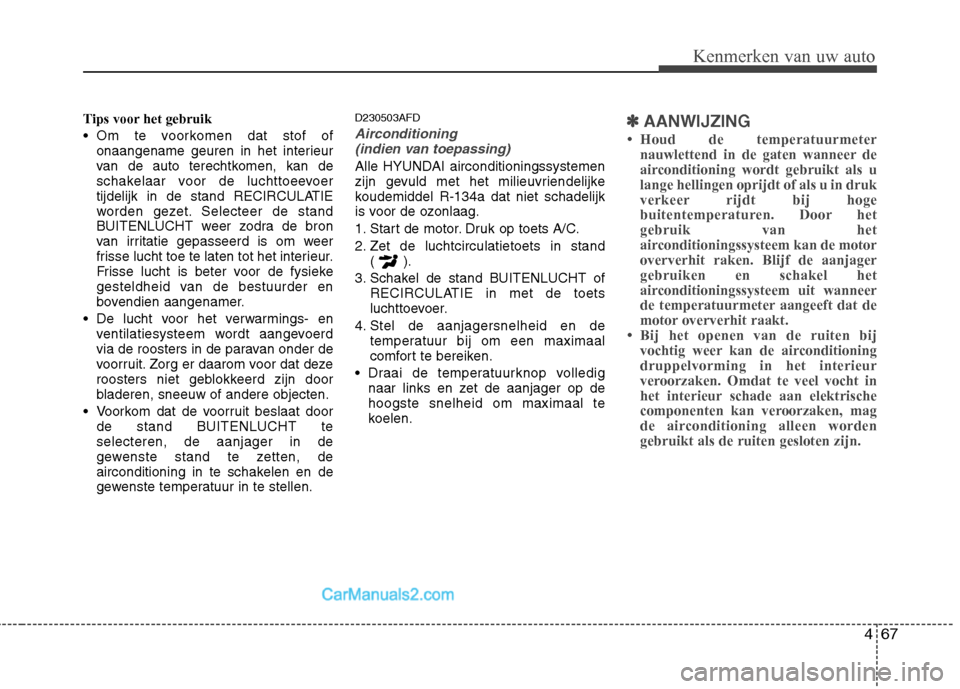

Tips voor het gebruik
Om te voorkomen dat stof ofonaangename geuren in het interieur
van de auto terechtkomen, kan de
schakelaar voor de luchttoeevoer
tijdelijk in de stand RECIRCULATIE
worden gezet. Selecteer de stand
BUITENLUCHT weer zodra de bron
van irritatie gepasseerd is om weer
frisse lucht toe te laten tot het interieur.
Frisse lucht is beter voor de fysieke
gesteldheid van de bestuurder en
bovendien aangenamer.
De lucht voor het verwarmings- en ventilatiesysteem wordt aangevoerd
via de roosters in de paravan onder de
voorruit. Zorg er daarom voor dat deze
roosters niet geblokkeerd zijn door
bladeren, sneeuw of andere objecten.
Voorkom dat de voorruit beslaat door de stand BUITENLUCHT teselecteren, de aanjager in de
gewenste stand te zetten, de
airconditioning in te schakelen en de
gewenste temperatuur in te stellen. D230503AFD
Airconditioning
(indien van toepassing)
Alle HYUNDAI airconditioningssystemen
zijn gevuld met het milieuvriendelijke
koudemiddel R-134a dat niet schadelijk
is voor de ozonlaag.
1. Start de motor. Druk op toets A/C.
2. Zet de luchtcirculatietoets in stand () .
3. Schakel de stand BUITENLUCHT of RECIRCULATIE in met de toets
luchttoevoer.
4. Stel de aanjagersnelheid en de temperatuur bij om een maximaal
comfort te bereiken.
Draai de temperatuurknop volledig naar links en zet de aanjager op dehoogste snelheid om maximaal te
koelen.
✽✽ AANWIJZING

Kenmerken van uw auto
68
4

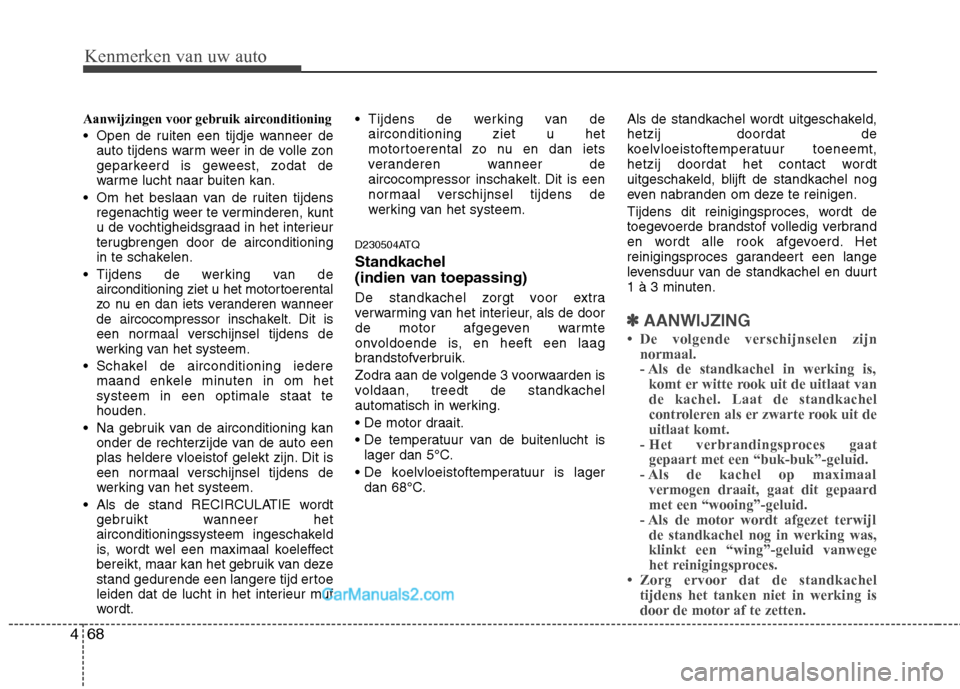

Aanwijzingen voor gebruik airconditioning
Open de ruiten een tijdje wanneer de
auto tijdens warm weer in de volle zon
geparkeerd is geweest, zodat de
warme lucht naar buiten kan.
Om het beslaan van de ruiten tijdens regenachtig weer te verminderen, kunt
u de vochtigheidsgraad in het interieur
terugbrengen door de airconditioning
in te schakelen.

Tijdens de werking van de
airconditioning ziet u het motortoerental
zo nu en dan iets veranderen wanneer
de aircocompressor inschakelt. Dit is
een normaal verschijnsel tijdens de
werking van het systeem.
Schakel de airconditioning iedere maand enkele minuten in om hetsysteem in een optimale staat tehouden.
Na gebruik van de airconditioning kan onder de rechterzijde van de auto een
plas heldere vloeistof gelekt zijn. Dit is
een normaal verschijnsel tijdens de
werking van het systeem.
Als de stand RECIRCULATIE wordt gebruikt wanneer het
airconditioningssysteem ingeschakeld
is, wordt wel een maximaal koeleffect
bereikt, maar kan het gebruik van deze
stand gedurende een langere tijd ertoe
leiden dat de lucht in het interieur muf
wordt. Tijdens de werking van de
airconditioning ziet u het
motortoerental zo nu en dan iets
veranderen wanneer de
aircocompressor inschakelt. Dit is een
normaal verschijnsel tijdens de
werking van het systeem.
D230504ATQ
Standkachel
(indien van toepassing)
De standkachel zorgt voor extra
verwarming van het interieur, als de door
de motor afgegeven warmte
onvoldoende is, en heeft een laag
brandstofverbruik.
Zodra aan de volgende 3 voorwaarden is
voldaan, treedt de standkachel
automatisch in werking.

lager dan 5°C.
dan 68°C. Als de standkachel wordt uitgeschakeld, hetzij doordat de
koelvloeistoftemperatuur toeneemt,
hetzij doordat het contact wordt
uitgeschakeld, blijft de standkachel nog
even nabranden om deze te reinigen.
Tijdens dit reinigingsproces, wordt de
toegevoerde brandstof volledig verbrand
en wordt alle rook afgevoerd. Het
reinigingsproces garandeert een lange
levensduur van de standkachel en duurt
1 à 3 minuten.
✽✽
AANWIJZING

469
Kenmerken van uw auto

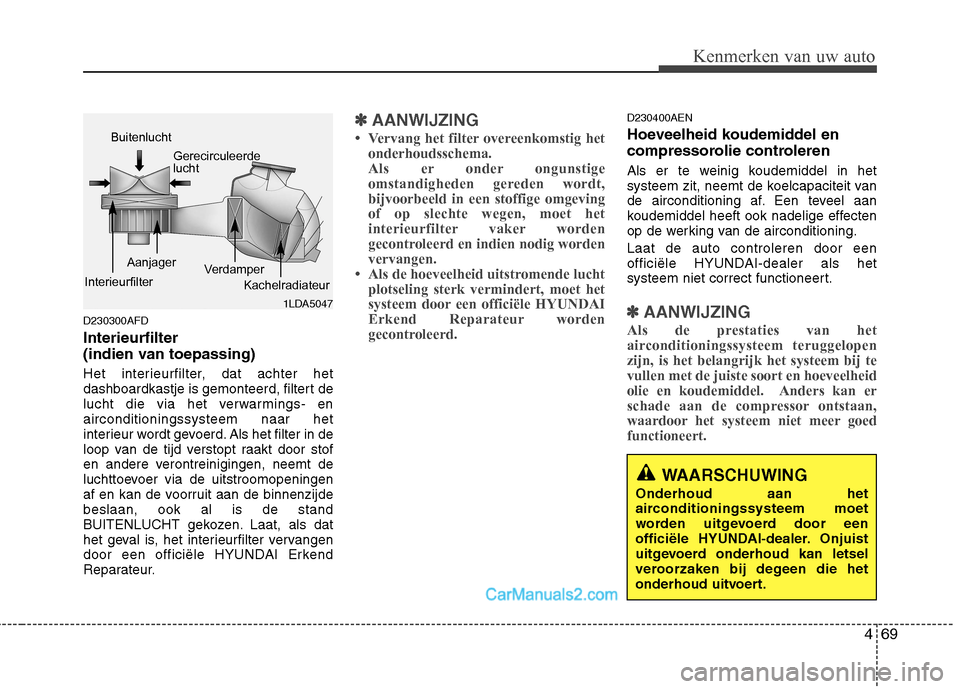

D230300AFD Interieurfilter
(indien van toepassing)
Het interieurfilter, dat achter het
dashboardkastje is gemonteerd, filtert de
lucht die via het verwarmings- enairconditioningssysteem naar het
interieur wordt gevoerd. Als het filter in de
loop van de tijd verstopt raakt door stof
en andere verontreinigingen, neemt de
luchttoevoer via de uitstroomopeningen
af en kan de voorruit aan de binnenzijdebeslaan, ook al is de stand
BUITENLUCHT gekozen. Laat, als dat
het geval is, het interieurfilter vervangen
door een officiële HYUNDAI Erkend
Reparateur.
✽✽AANWIJZING
