Hyundai H-1 (Grand Starex) 2011 Handleiding (in Dutch)

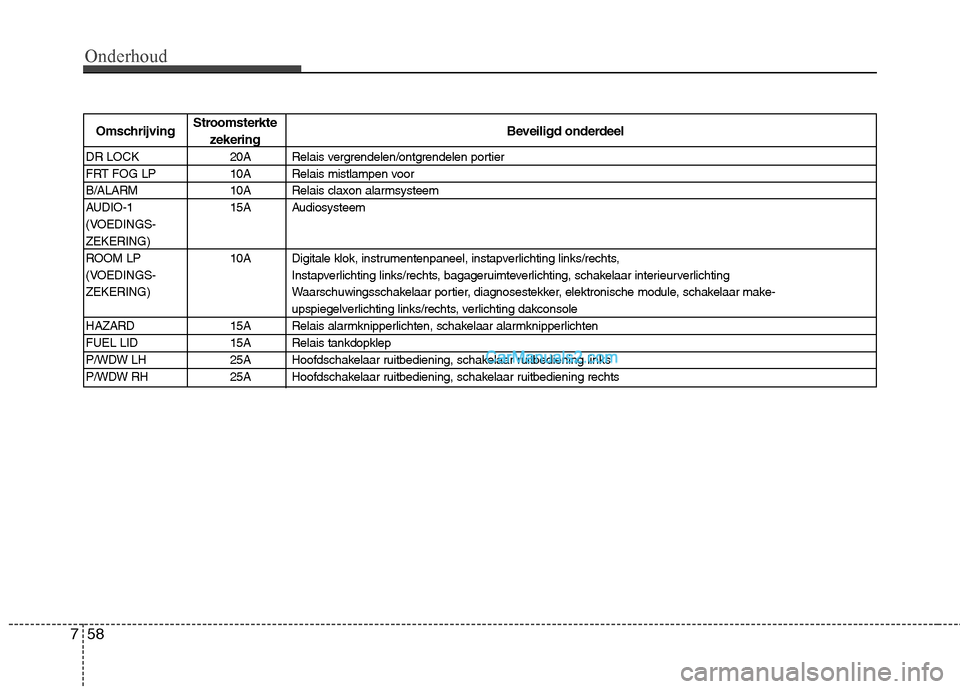

Onderhoud
58
7
Stroomsterkte
Omschrijving zekering Beveiligd onderdeel
DR LOCK 20A Relais vergrendelen/ontgrendelen portier
FRT FOG LP 10A Relais mistlampen voor
B/ALARM 10A Relais claxon alarmsysteem
AUDIO-1 15A Audiosysteem
(VOEDINGS-ZEKERING)
ROOM LP 10A Digitale klok, instrumentenpaneel, instapverlichting links/rechts,
(VOEDINGS- Instapverlichting links/rechts, bagageruimteverlichting, schakelaar interieurverlichting
ZEKERING) Waarschuwingsschakelaar portier, diagnosestekker, elektronische module, schakelaar make- upspiegelverlichting links/rechts, verlichting dakconsole
HAZARD 15A Relais alarmknipperlichten, schakelaar alarmknipperlichten
FUEL LID 15A Relais tankdopklep
P/WDW LH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening links
P/WDW RH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening rechts

759

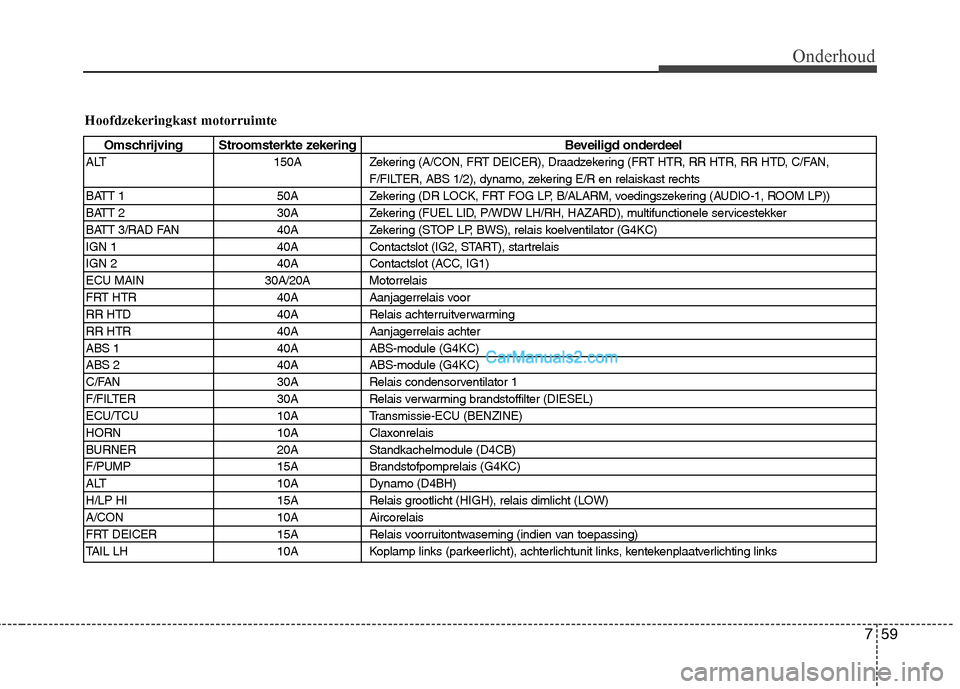

Onderhoud
Hoofdzekeringkast motorruimte
Omschrijving Stroomsterkte zekering Beveiligd onderdeel
ALT 150A Zekering (A/CON, FRT DEICER), Draadzekering (FRT HTR, RR HTR, RR HTD, C/FAN, F/FILTER, ABS 1/2), dynamo, zekering E/R en relaiskast rechts
BATT 1 50A Zekering (DR LOCK, FRT FOG LP, B/ALARM, voedingszekering (AUDIO-1, ROOM LP))
BATT 2 30A Zekering (FUEL LID, P/WDW LH/RH, HAZARD), multifunctionele servicestekker
BATT 3/RAD FAN 40A Zekering (STOP LP, BWS), relais koelventilator (G4KC)
IGN 1 40A Contactslot (IG2, START), startrelais
IGN 2 40A Contactslot (ACC, IG1)
ECU MAIN 30A/20A Motorrelais
FRT HTR 40A Aanjagerrelais voor
RR HTD 40A Relais achterruitverwarming
RR HTR 40A Aanjagerrelais achter
ABS 1 40A ABS-module (G4KC)
ABS 2 40A ABS-module (G4KC)
C/FAN 30A Relais condensorventilator 1
F/FILTER 30A Relais verwarming brandstoffilter (DIESEL)
ECU/TCU 10A Transmissie-ECU (BENZINE)
HORN 10A Claxonrelais
BURNER 20A Standkachelmodule (D4CB)
F/PUMP 15A Brandstofpomprelais (G4KC)
ALT 10A Dynamo (D4BH)
H/LP HI 15A Relais grootlicht (HIGH), relais dimlicht (LOW)
A/CON 10A Aircorelais
FRT DEICER 15A Relais voorruitontwaseming (indien van toepassing)
TAIL LH 10A Koplamp links (parkeerlicht), achterlichtunit links, kentekenplaatverlichting links

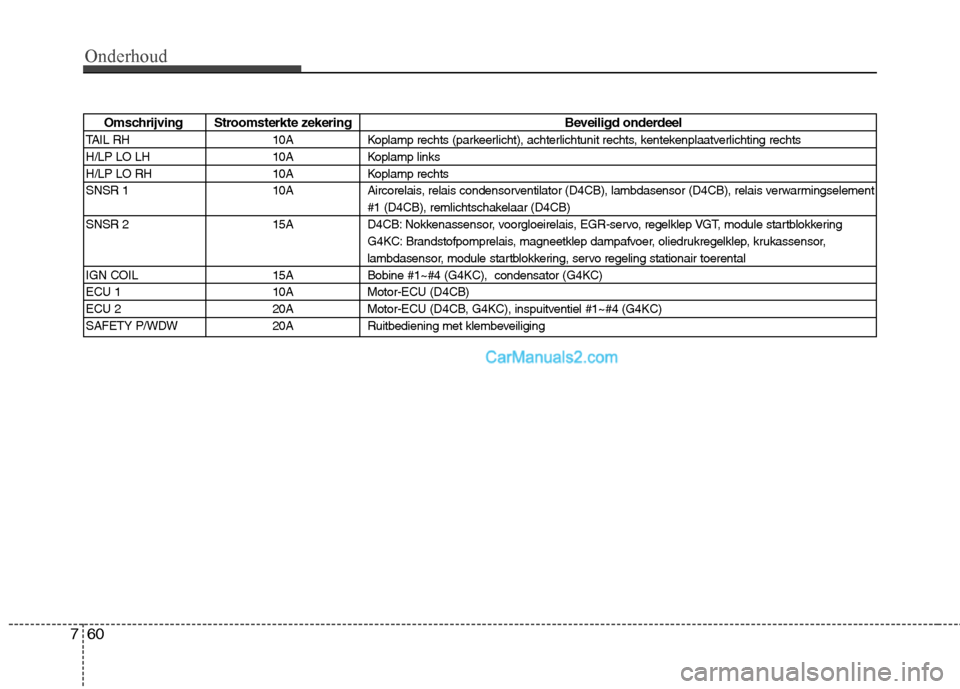

Onderhoud
60
7
Omschrijving Stroomsterkte zekering Beveiligd onderdeel
TAIL RH 10A Koplamp rechts (parkeerlicht), achterlichtunit rechts, kentekenplaatverlichting rechts
H/LP LO LH 10A Koplamp links
H/LP LO RH 10A Koplamp rechts
SNSR 1 10A Aircorelais, relais condensorventilator (D4CB), lambdasensor (D4CB), relais verwarmingselement #1 (D4CB), remlichtschakelaar (D4CB)
SNSR 2 15A D4CB: Nokkenassensor, voorgloeirelais, EGR-servo, regelklep VGT, module startblokkering G4KC: Brandstofpomprelais, magneetklep dampafvoer, oliedrukregelklep, krukassensor,
lambdasensor, module startblokkering, servo regeling stationair toerental
IGN COIL 15A Bobine #1~#4 (G4KC), condensator (G4KC)
ECU 1 10A Motor-ECU (D4CB)
ECU 2 20A Motor-ECU (D4CB, G4KC), inspuitventiel #1~#4 (G4KC)
SAFETY P/WDW 20A Ruitbediening met klembeveiliging

761

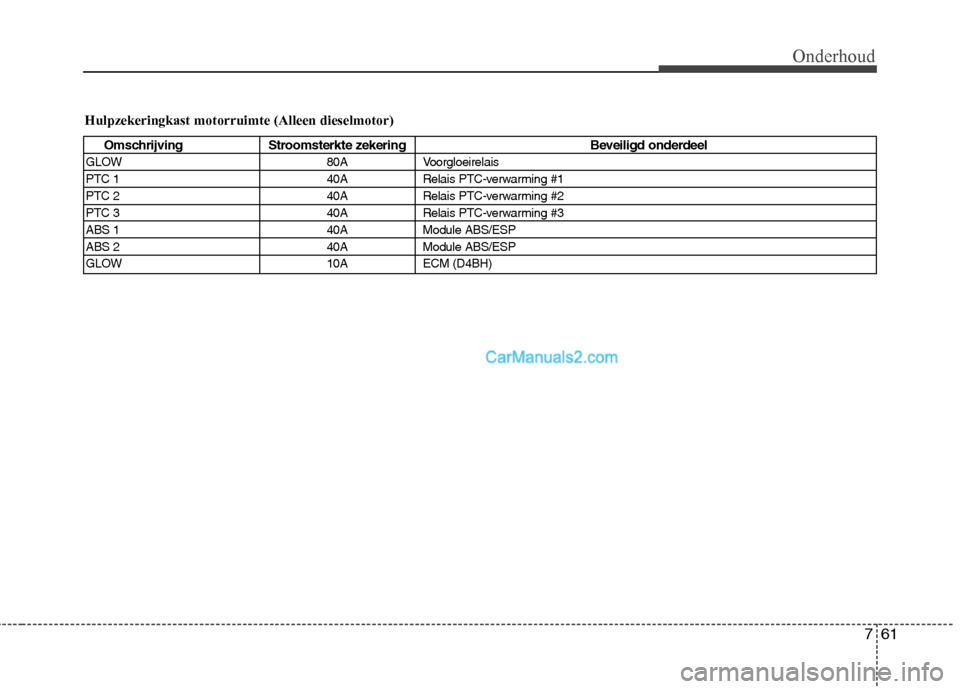

Onderhoud
Hulpzekeringkast motorruimte (Alleen dieselmotor)
Omschrijving Stroomsterkte zekering Beveiligd onderdeel
GLOW 80A Voorgloeirelais
PTC 1 40A Relais PTC-verwarming #1
PTC 2 40A Relais PTC-verwarming #2
PTC 3 40A Relais PTC-verwarming #3
ABS 1 40A Module ABS/ESP
ABS 2 40A Module ABS/ESP
GLOW 10A ECM (D4BH)

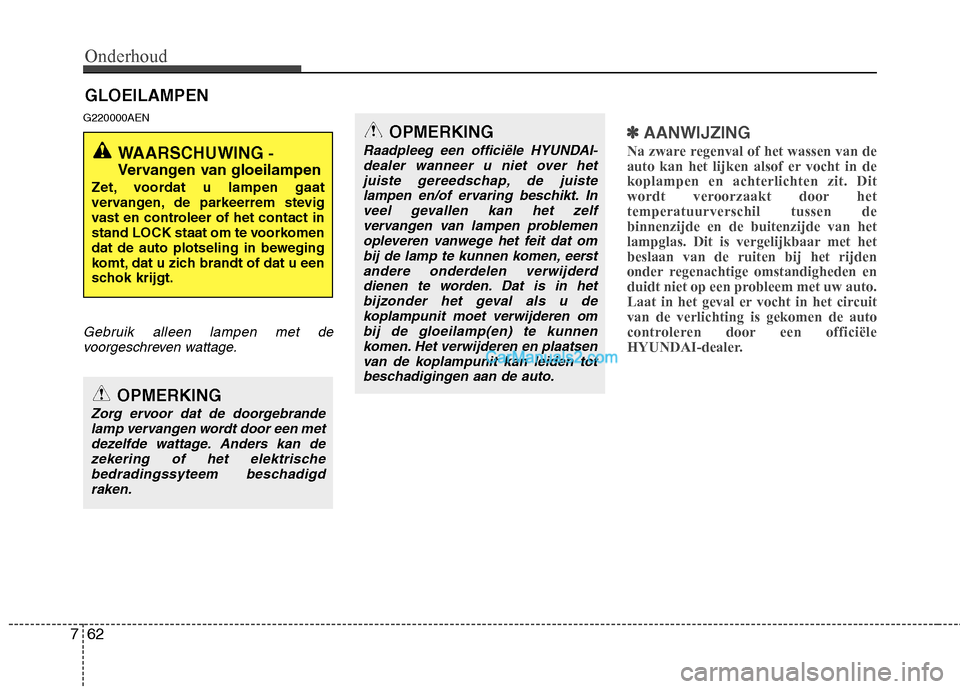

Onderhoud
62
7
GLOEILAMPEN
G220000AEN
Gebruik alleen lampen met de voorgeschreven wattage.
✽✽ AANWIJZING
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in dekoplampen en achterlichten zit. Dit
wordt veroorzaakt door hettemperatuurverschil tussen debinnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met hetbeslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw auto.
Laat in het geval er vocht in het circuitvan de verlichting is gekomen de auto
controleren door een officiële
HYUNDAI-dealer.
WAARSCHUWING -
Vervangen van gloeilampen
Zet, voordat u lampen gaat
vervangen, de parkeerrem stevig
vast en controleer of het contact in
stand LOCK staat om te voorkomen
dat de auto plotseling in beweging
komt, dat u zich brandt of dat u een
schok krijgt.
OPMERKING
Zorg ervoor dat de doorgebrande lamp vervangen wordt door een metdezelfde wattage. Anders kan dezekering of het elektrische
bedradingssyteem beschadigdraken.
OPMERKING
Raadpleeg een officiële HYUNDAI-dealer wanneer u niet over het
juiste gereedschap, de juistelampen en/of ervaring beschikt. Inveel gevallen kan het zelf vervangen van lampen problemen
opleveren vanwege het feit dat ombij de lamp te kunnen komen, eerstandere onderdelen verwijderd
dienen te worden. Dat is in hetbijzonder het geval als u dekoplampunit moet verwijderen ombij de gloeilamp(en) te kunnen
komen. Het verwijderen en plaatsenvan de koplampunit kan leiden totbeschadigingen aan de auto.

763

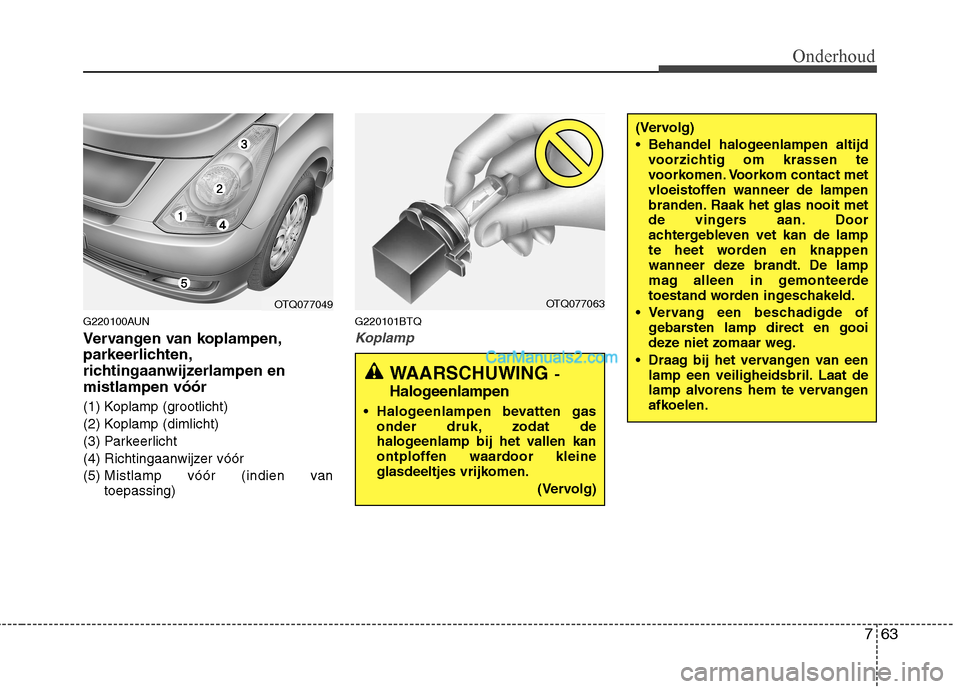

Onderhoud
G220100AUN
Vervangen van koplampen,
parkeerlichten,
richtingaanwijzerlampen enmistlampen vóór
(1) Koplamp (grootlicht)
(2) Koplamp (dimlicht)
(3) Parkeerlicht
(4) Richtingaanwijzer vóór(5) Mistlamp vóór (indien van toepassing) G220101BTQ
Koplamp
(Vervolg)
Behandel halogeenlampen altijd
voorzichtig om krassen te
voorkomen. Voorkom contact met
vloeistoffen wanneer de lampen
branden. Raak het glas nooit met
de vingers aan. Door
achtergebleven vet kan de lamp
te heet worden en knappen
wanneer deze brandt. De lamp
mag alleen in gemonteerde
toestand worden ingeschakeld.
Vervang een beschadigde of gebarsten lamp direct en gooi
deze niet zomaar weg.
Draag bij het vervangen van een lamp een veiligheidsbril. Laat de
lamp alvorens hem te vervangen
afkoelen.
WAARSCHUWING -
Halogeenlampen
Halogeenlampen bevatten gas
onder druk, zodat de
halogeenlamp bij het vallen kan
ontploffen waardoor kleine
glasdeeltjes vrijkomen.
(Vervolg)
OTQ077049OTQ077063

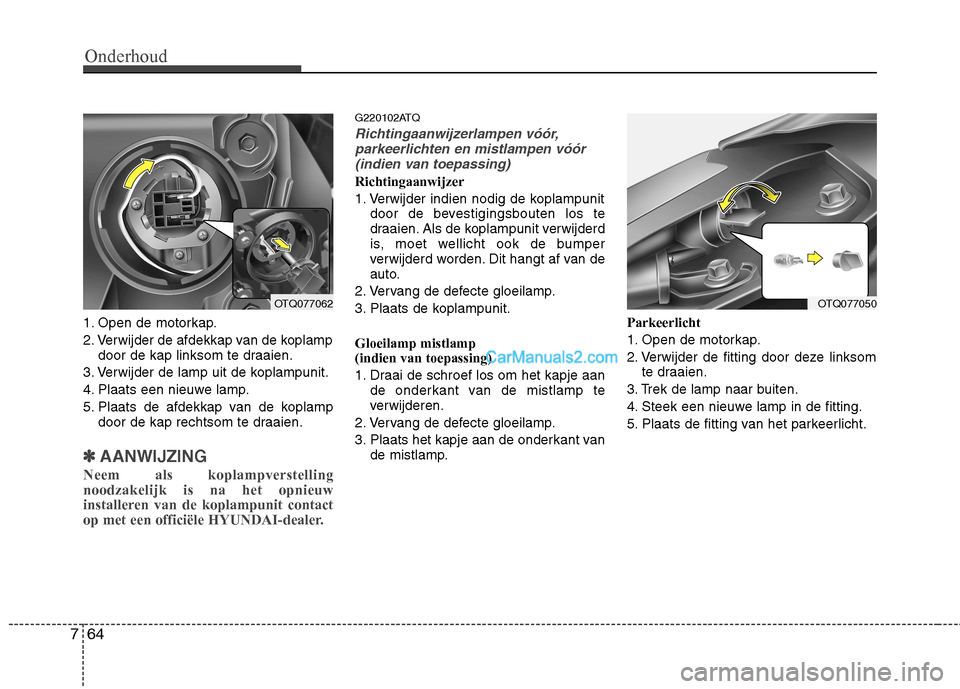

Onderhoud
64
7
1. Open de motorkap.
2. Verwijder de afdekkap van de koplamp
door de kap linksom te draaien.
3. Verwijder de lamp uit de koplampunit.
4. Plaats een nieuwe lamp.
5. Plaats de afdekkap van de koplamp door de kap rechtsom te draaien.
✽✽ AANWIJZING
Neem als koplampverstelling noodzakelijk is na het opnieuw
installeren van de koplampunit contact
op met een officiële HYUNDAI-dealer.
G220102ATQ
Richtingaanwijzerlampen vóór, parkeerlichten en mistlampen vóór
(indien van toepassing)
Richtingaanwijzer
1. Verwijder indien nodig de koplampunit door de bevestigingsbouten los te
draaien. Als de koplampunit verwijderd
is, moet wellicht ook de bumper
verwijderd worden. Dit hangt af van de
auto.
2. Vervang de defecte gloeilamp.
3. Plaats de koplampunit. Gloeilamp mistlamp (indien van toepassing)
1. Draai de schroef los om het kapje aan de onderkant van de mistlamp te
verwijderen.
2. Vervang de defecte gloeilamp.
3. Plaats het kapje aan de onderkant van de mistlamp. Parkeerlicht
1. Open de motorkap.
2. Verwijder de fitting door deze linksom
te draaien.
3. Trek de lamp naar buiten.
4. Steek een nieuwe lamp in de fitting.
5. Plaats de fitting van het parkeerlicht.
OTQ077062OTQ077050

765

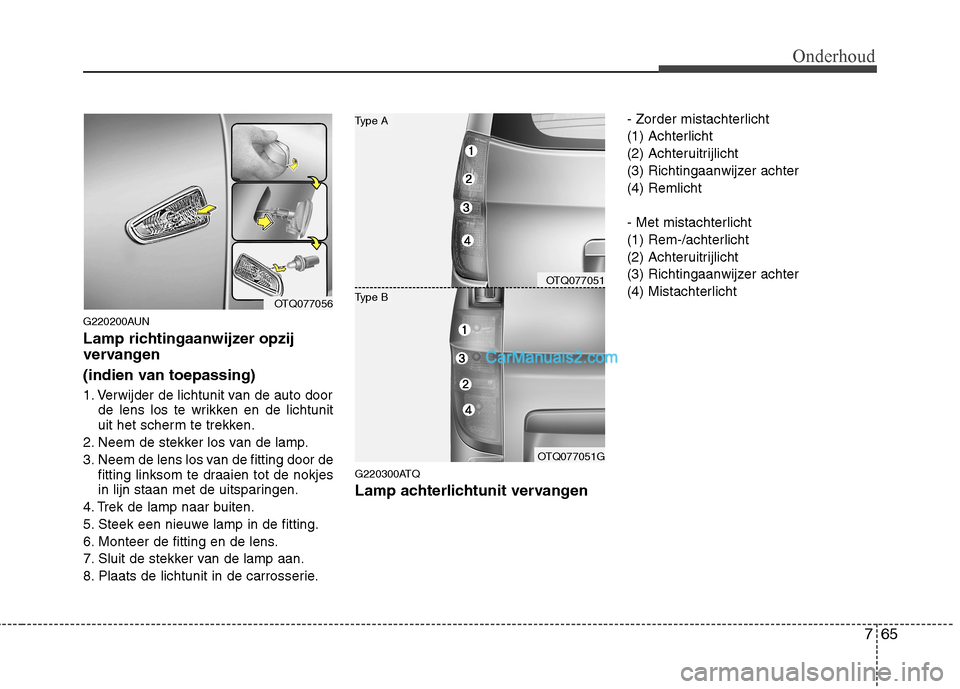

Onderhoud
G220200AUN
Lamp richtingaanwijzer opzij
vervangen
(indien van toepassing)
1. Verwijder de lichtunit van de auto doorde lens los te wrikken en de lichtunit
uit het scherm te trekken.
2. Neem de stekker los van de lamp.
3. Neem de lens los van de fitting door de fitting linksom te draaien tot de nokjes
in lijn staan met de uitsparingen.
4. Trek de lamp naar buiten.
5. Steek een nieuwe lamp in de fitting.
6. Monteer de fitting en de lens.
7. Sluit de stekker van de lamp aan.
8. Plaats de lichtunit in de carrosserie. G220300ATQ
Lamp achterlichtunit vervangen- Zorder mistachterlicht
(1) Achterlicht
(2) Achteruitrijlicht
(3) Richtingaanwijzer achter(4) Remlicht
- Met mistachterlicht
(1) Rem-/achterlicht
(2) Achteruitrijlicht
(3) Richtingaanwijzer achter
(4) Mistachterlicht
OTQ077056
OTQ077051
OTQ077051G
Type B
Type A

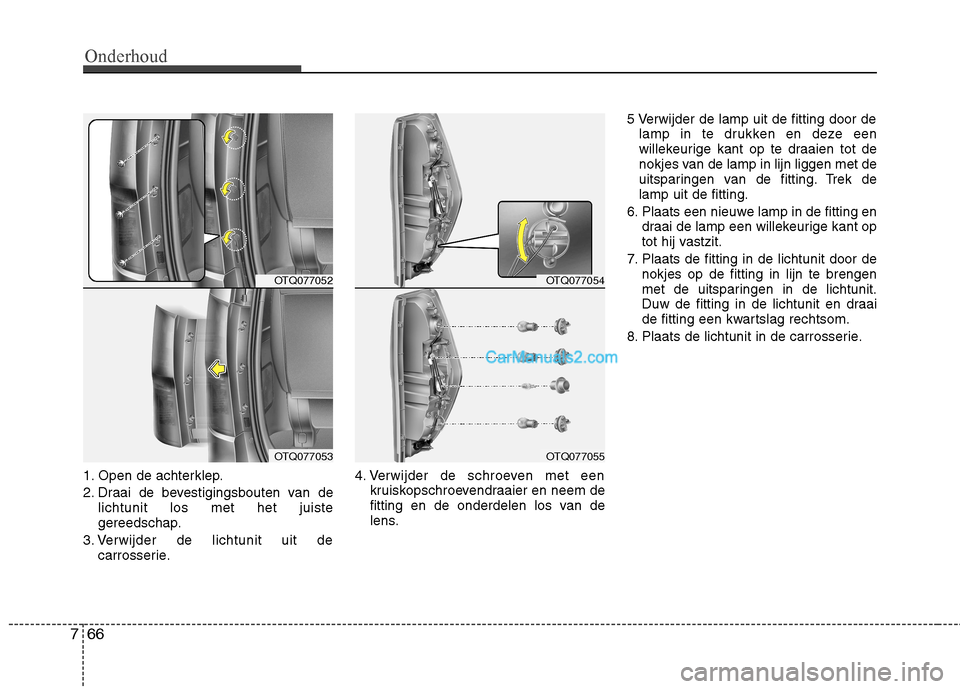

Onderhoud
66
7
1. Open de achterklep.
2. Draai de bevestigingsbouten van de
lichtunit los met het juiste
gereedschap.
3. Verwijder de lichtunit uit de carrosserie. 4. Verwijder de schroeven met een
kruiskopschroevendraaier en neem de
fitting en de onderdelen los van de
lens. 5 Verwijder de lamp uit de fitting door de
lamp in te drukken en deze een
willekeurige kant op te draaien tot de
nokjes van de lamp in lijn liggen met de
uitsparingen van de fitting. Trek delamp uit de fitting.
6. Plaats een nieuwe lamp in de fitting en draai de lamp een willekeurige kant op
tot hij vastzit.
7. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de lichtunit en draai
de fitting een kwartslag rechtsom.
8. Plaats de lichtunit in de carrosserie.
OTQ077052
OTQ077053
OTQ077054
OTQ077055

767
Onderhoud
G220400ATQ
Gloeilamp derde remlicht
vervangen (indien van toepassing)
1. Open de achterklep.
2. Draai de bevestigingsbouten van delichtunit los met het juiste
gereedschap. 3. Verwijder de lichtunit uit de
carrosserie.
4. Verwijder de schroeven met een kruiskopschroevendraaier en neem de
fitting en de onderdelen los van de
lens.
5. Trek de lamp recht naar buiten.
6. Steek een nieuwe lamp in de fitting.
7. Monteer de fitting en de lens.
8. Plaats de lichtunit in de carrosserie. G220500AUN
Lamp kentekenplaatverlichting
vervangen
1. Draai de bevestigingsschroeven van
de lens los met een
kruiskopschroevendraaier.
2. Verwijder de lens.
3. Trek de lamp naar buiten.
4. Plaats een nieuwe lamp.
5. Plaats de lens en draai de bevestigingsschroeven goed vast.
OTQ077092
OTQ077060G
OTQ077091
OEN076039
OTQ077081
Type B
Type A
