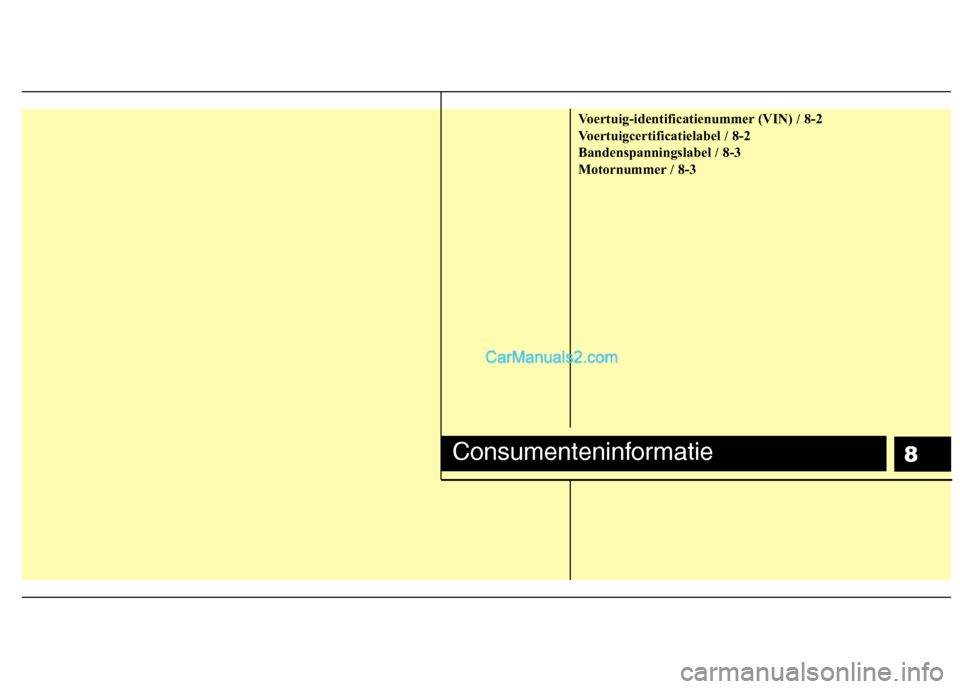

8
Voertuig-identificatienummer (VIN) / 8-2
Voertuigcertificatielabel / 8-2
Bandenspanningslabel / 8-3
Motornummer / 8-3
Consumenteninformatie

Consumenteninformatie
2
8
H010000BTQ

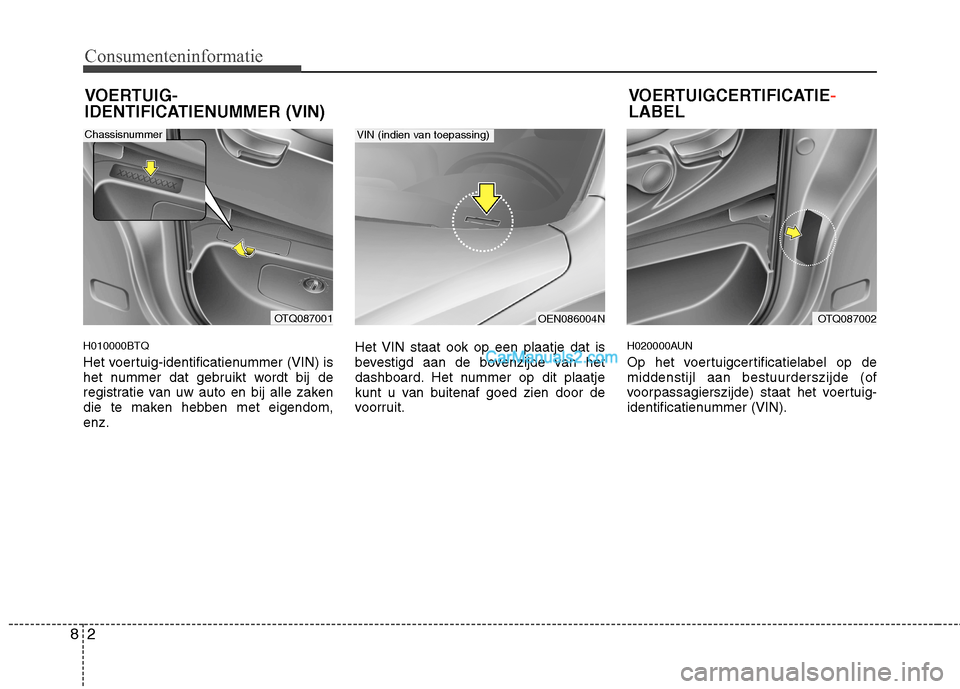

Het voertuig-identificatienummer (VIN) is
het nummer dat gebruikt wordt bij de
registratie van uw auto en bij alle zaken
die te maken hebben met eigendom,enz. Het VIN staat ook op een plaatje dat is
bevestigd aan de bovenzijde van het
dashboard. Het nummer op dit plaatje
kunt u van buitenaf goed zien door de
voorruit.
H020000AUN
Op het voertuigcertificatielabel op de middenstijl aan bestuurderszijde (of
voorpassagierszijde) staat het voertuig-
identificatienummer (VIN).VOERTUIGCERTIFICATIE
-
LABEL
VOERTUIG-
IDENTIFICATIENUMMER (VIN)
OTQ087001OEN086004N
VIN (indien van toepassing)Chassisnummer
OTQ087002

83
Consumenteninformatie
H030000AUN

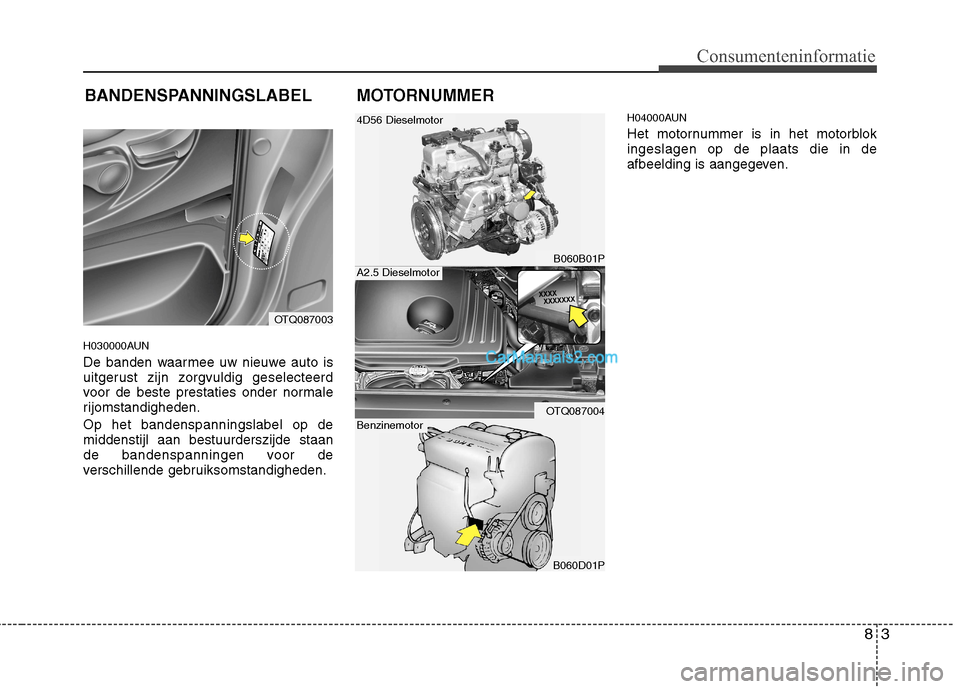

De banden waarmee uw nieuwe auto is
uitgerust zijn zorgvuldig geselecteerd
voor de beste prestaties onder normale
rijomstandigheden. Op het bandenspanningslabel op de middenstijl aan bestuurderszijde staan
de bandenspanningen voor de
verschillende gebruiksomstandigheden.H04000AUN
Het motornummer is in het motorblok ingeslagen op de plaats die in de
afbeelding is aangegeven.
MOTORNUMMER
BANDENSPANNINGSLABEL
OTQ087003
B060B01P
OTQ087004
B060D01P
4D56 Dieselmotor
A2.5 Dieselmotor
Benzinemotor

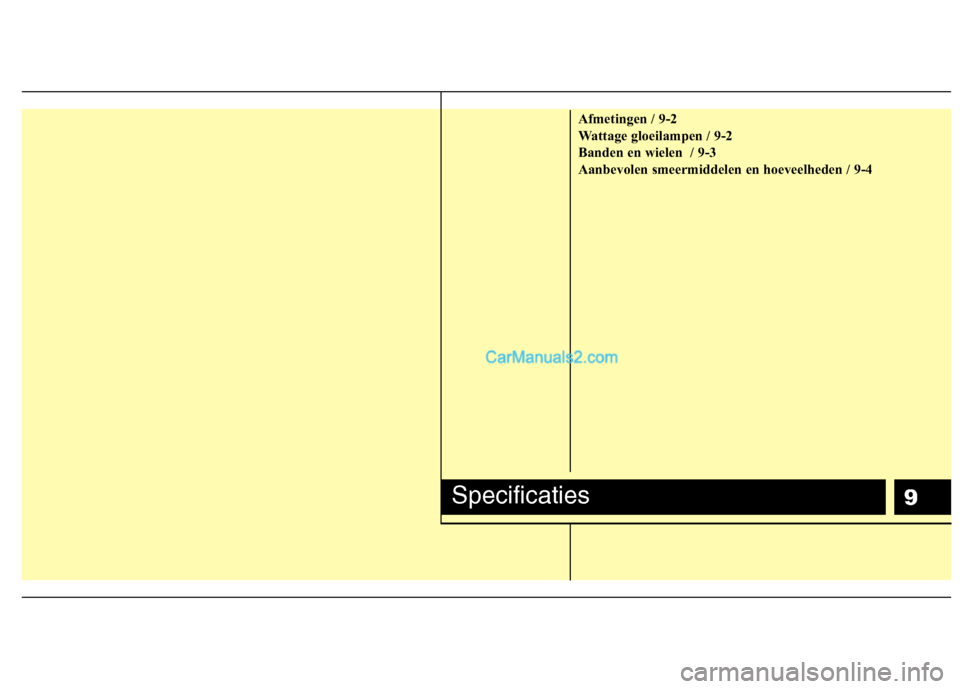

9
Afmetingen / 9-2
Wattage gloeilampen / 9-2
Banden en wielen / 9-3
Aanbevolen smeermiddelen en hoeveelheden / 9-4
Specificaties

Specificaties
2
9
AFMETINGEN
Gloeilamp Wattage
Koplampen (dimlicht) 55
Koplampen (grootlicht) 55
Richtingaanwijzers vóór 21
Parkeerlichten 5
Richtingaanwijzers opzij* 5
Mistlampen vóór* 27
Mistachterlicht* 21
Rem-/achterlichten 21/5
Richtingaanwijzers achter 21
Achteruitrijlicht 16
Derde remlicht* 5
Kentekenplaatverlichting 5
Interieurverlichting 10
Bagageruimteverlichting* 10
Instapverlichting* 5
WATTAGE GLOEILAMPEN
* : Indien van toepassing
I010000ATQ
I030000ATQ
Onderwerp mm (in)
Totale lengte 5125 (201.8)
Totale breedte 1920 (75.6)
Totale hoogte 1925 (75.8)
Spoorbreedte vóór 1685 (66.3)
Spoorbreedte achter 1660 (65.4)Wielbasis 3200 (126.0)
De bovenstaande afmetingen zijn gebaseerd op een uitvoering met 12 zitplaatsen/8 zitplaatsen.

93
Specificaties

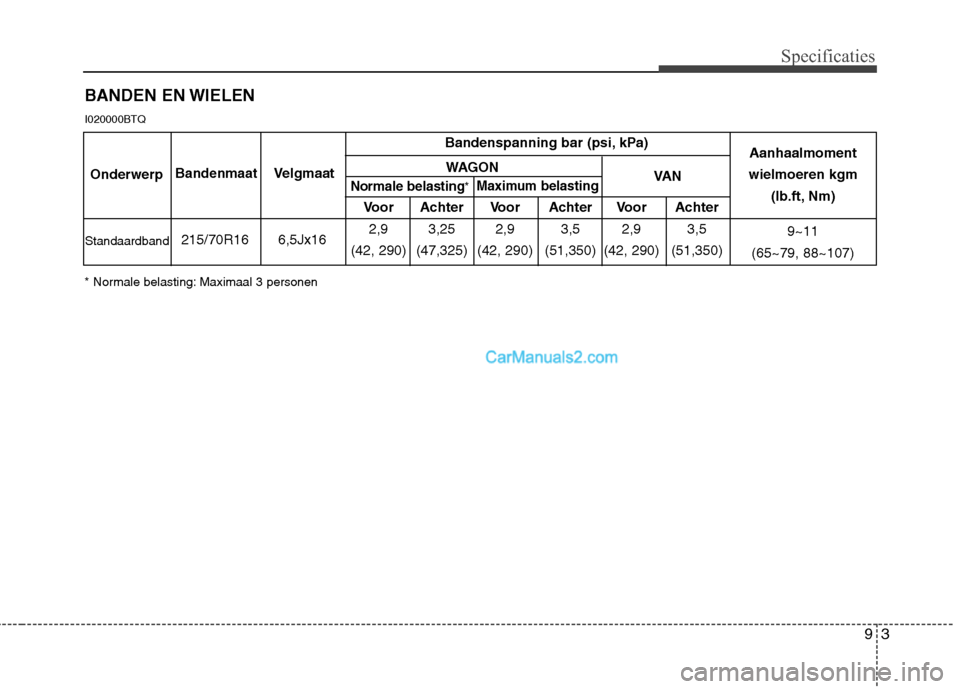

BANDEN EN WIELEN
I020000BTQ
* Normale belasting: Maximaal 3 personen
Bandenspanning bar (psi, kPa) WAGON
Voor Achter Voor Achter Voor Achter
215/70R16 6,5Jx16 2,9 3,25 2,9 3,5 2,9 3,5
(42, 290) (47,325) (42, 290) (51,350) (42, 290) (51,350)
Standaardband Aanhaalmoment
wielmoeren kgm (lb.ft, Nm)
9~11
(65~79, 88~107)
Onderwerp
BandenmaatVelgmaatNormale belasting* Maximum belastingVA N

Specificaties
4
9

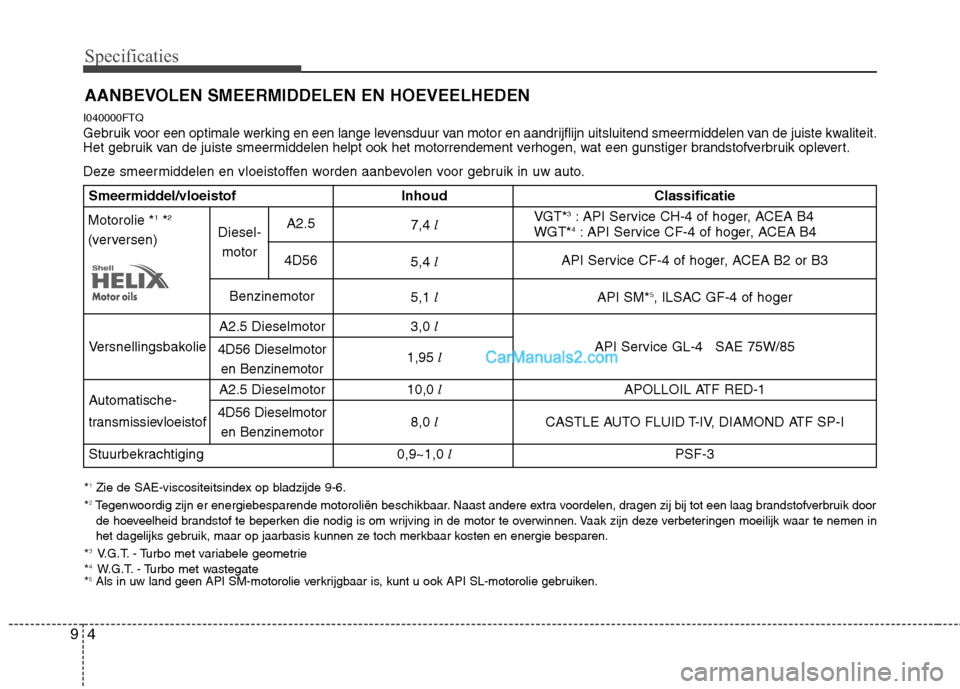

AANBEVOLEN SMEERMIDDELEN EN HOEVEELHEDEN
I040000FTQ
Gebruik voor een optimale werking en een lange levensduur van motor en aandrijflijn uitsluitend smeermiddelen van de juiste kwa liteit.
Het gebruik van de juiste smeermiddelen helpt ook het motorrendement verhogen, wat een gunstiger brandstofverbruik oplevert.
Deze smeermiddelen en vloeistoffen worden aanbevolen voor gebruik in uw auto.
* 1
Zie de SAE-viscositeitsindex op bladzijde 9-6.
* 2
Tegenwoordig zijn er energiebesparende motoroliën beschikbaar. Naast andere
extra voordelen, dragen zij bij tot een laag brandstofverbruik door
de hoeveelheid brandstof te beperken die nodig is om wrijving in de motor te overwinnen. Vaak zijn deze verbeteringen moeilijk w aar te nemen in
het dagelijks gebruik, maar op jaarbasis kunnen ze toch merkbaar kosten en energie besparen.
* 3
V.G.T. - Turbo met variabele geometrie
* 4
W.G.T. - Turbo met wastegate
* 5
Als in uw land geen API SM-motorolie verkrijgbaar is, kunt u ook API SL-motorolie gebruiken.
Smeermiddel/vloeistof Inhoud Classificatie
7,4 l
5,4 l API Service CF-4 of hoger, ACEA B2 or B3
5,1 l API SM*5
, ILSAC GF-4 of hoger
3,0 l
Versnellingsbakolie 1,95 l API Service GL-4 SAE 75W/85
Automatische- 10,0
l APOLLOIL ATF RED-1
transmissievloeistof8,0 l CASTLE AUTO FLUID T-IV, DIAMOND ATF SP-I
Stuurbekrachtiging 0,9~1,0 lPSF-3
Motorolie *1
*2
(verversen)
A2.5 Dieselmotor
4D56 Dieselmotor en Benzinemotor
A2.5 Dieselmotor
4D56 Dieselmotor en Benzinemotor
Diesel- motor
Benzinemotor A2.5
4D56
VGT* 3
: API Service CH-4 of hoger, ACEA B4
WGT* 4
: API Service CF-4 of hoger, ACEA B4

95
Specificaties

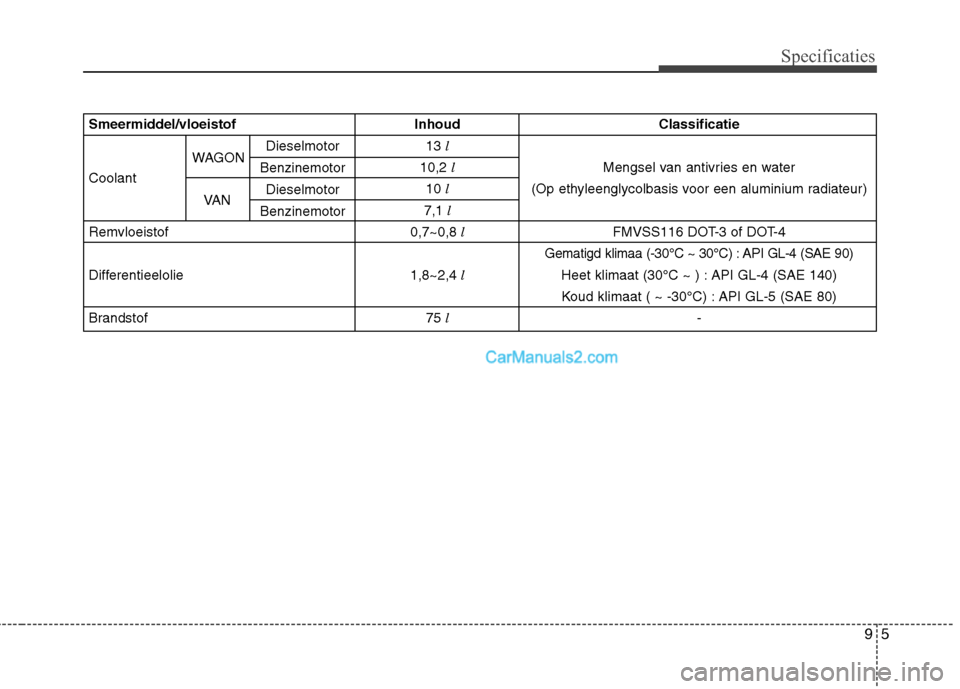

Smeermiddel/vloeistof Inhoud Classificatie13 l
Coolant 10,2
l Mengsel van antivries en water
10 l (Op ethyleenglycolbasis voor een aluminium radiateur)
7,1 l
Remvloeistof 0,7~0,8 l FMVSS116 DOT-3 of DOT-4
Gematigd klimaa (-30°C ~ 30°C) : API GL-4 (SAE 90)
Differentieelolie 1,8~2,4 l Heet klimaat (30°C ~ ) : API GL-4 (SAE 140)
Koud klimaat ( ~ -30°C) : API GL-5 (SAE 80)
Brandstof 75 l -
Dieselmotor
Benzinemotor
Dieselmotor
BenzinemotorWAGON
VA N

Specificaties
6
9
I040100CUN

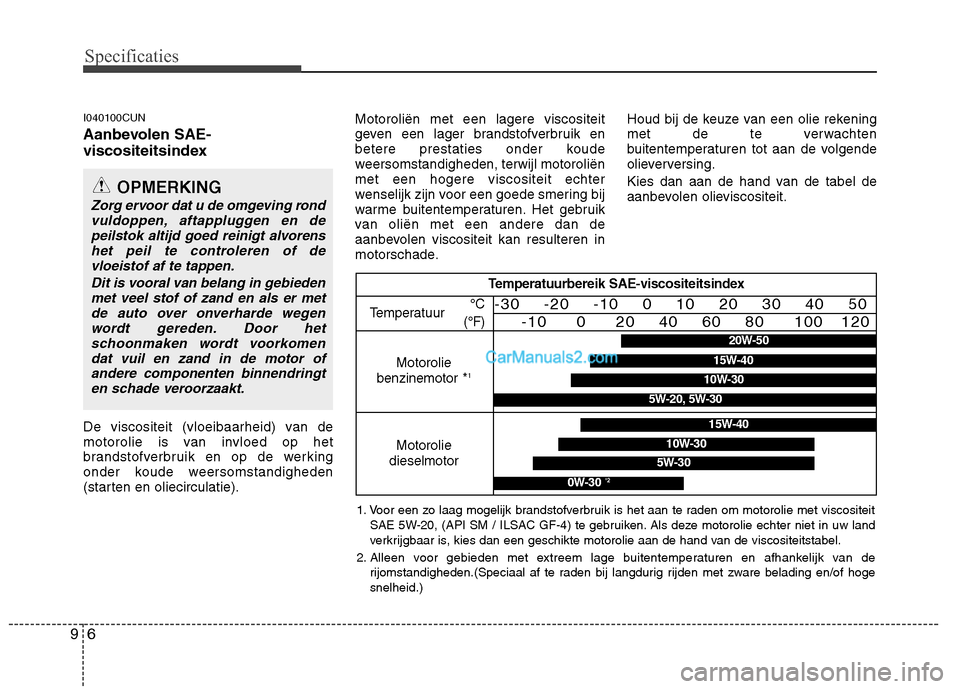

Aanbevolen SAE-
viscositeitsindex
De viscositeit (vloeibaarheid) van de
motorolie is van invloed op het
brandstofverbruik en op de werking
onder koude weersomstandigheden
(starten en oliecirculatie). Motoroliën met een lagere viscositeit
geven een lager brandstofverbruik en
betere prestaties onder koude
weersomstandigheden, terwijl motoroliënmet een hogere viscositeit echter
wenselijk zijn voor een goede smering bij
warme buitentemperaturen. Het gebruik
van oliën met een andere dan de
aanbevolen viscositeit kan resulteren in
motorschade.
Houd bij de keuze van een olie rekening
met de te verwachten
buitentemperaturen tot aan de volgende
olieverversing.
Kies dan aan de hand van de tabel de
aanbevolen olieviscositeit.
OPMERKING
Zorg ervoor dat u de omgeving rond
vuldoppen, aftappluggen en de
peilstok altijd goed reinigt alvorenshet peil te controleren of devloeistof af te tappen.
Dit is vooral van belang in gebiedenmet veel stof of zand en als er metde auto over onverharde wegenwordt gereden. Door hetschoonmaken wordt voorkomen dat vuil en zand in de motor of
andere componenten binnendringten schade veroorzaakt.
Temperatuurbereik SAE-viscositeitsindex
Temperatuur
Motorolie
benzinemotor * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Motorolie
dieselmotor
5W-30
15W-40
10W-30
0W-30 *2
1. Voor een zo laag mogelijk brandstofverbruik is het aan te raden om motorolie met viscositeit
SAE 5W-20, (API SM / ILSAC GF-4) te gebruiken. Als deze motorolie echter niet in uw land
verkrijgbaar is, kies dan een geschikte motorolie aan de hand van de viscositeitstabel.
2. Alleen voor gebieden met extreem lage buitentemperaturen en afhankelijk van de rijomstandigheden.(Speciaal af te raden bij langdurig rijden met zware belading en/of hogesnelheid.)
20W-50
10W-30
15W-40
5W-20, 5W-30
