Ausstattung Ihres Fahrzeugs
22 4
D090100BUN

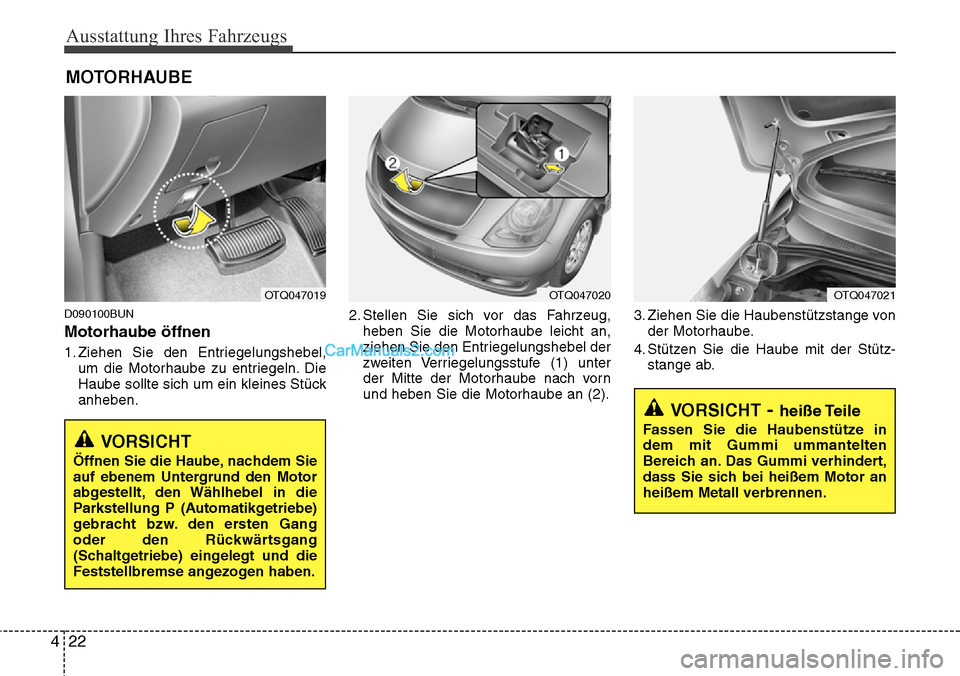

Motorhaube öffnen
1. Ziehen Sie den Entriegelungshebel,
um die Motorhaube zu entriegeln. Die
Haube sollte sich um ein kleines Stück
anheben.2. Stellen Sie sich vor das Fahrzeug,
heben Sie die Motorhaube leicht an,
ziehen Sie den Entriegelungshebel der
zweiten Verriegelungsstufe (1) unter
der Mitte der Motorhaube nach vorn
und heben Sie die Motorhaube an (2).3. Ziehen Sie die Haubenstützstange von
der Motorhaube.
4. Stützen Sie die Haube mit der Stütz-
stange ab.
MOTORHAUBE
OTQ047019OTQ047020OTQ047021
VORSICHT- heiße Teile
Fassen Sie die Haubenstütze in
dem mit Gummi ummantelten
Bereich an. Das Gummi verhindert,
dass Sie sich bei heißem Motor an
heißem Metall verbrennen.VORSICHT
Öffnen Sie die Haube, nachdem Sie
auf ebenem Untergrund den Motor
abgestellt, den Wählhebel in die
Parkstellung P (Automatikgetriebe)
gebracht bzw. den ersten Gang
oder den Rückwärtsgang
(Schaltgetriebe) eingelegt und die
Feststellbremse angezogen haben.

423
Ausstattung Ihres Fahrzeugs
D090200AUN

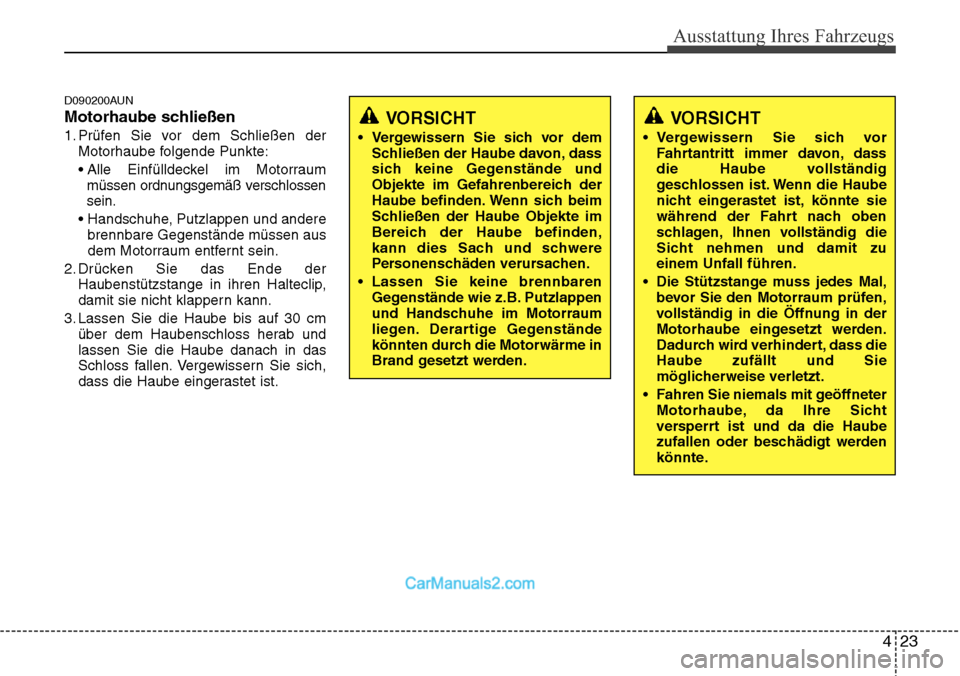

Motorhaube schließen
1. Prüfen Sie vor dem Schließen der
Motorhaube folgende Punkte:
• Alle Einfülldeckel im Motorraum
müssen ordnungsgemäß verschlossen
sein.
• Handschuhe, Putzlappen und andere
brennbare Gegenstände müssen aus
dem Motorraum entfernt sein.
2. Drücken Sie das Ende der
Haubenstützstange in ihren Halteclip,
damit sie nicht klappern kann.
3. Lassen Sie die Haube bis auf 30 cm
über dem Haubenschloss herab und
lassen Sie die Haube danach in das
Schloss fallen. Vergewissern Sie sich,
dass die Haube eingerastet ist.
VORSICHT
• Vergewissern Sie sich vor dem
Schließen der Haube davon, dass
sich keine Gegenstände und
Objekte im Gefahrenbereich der
Haube befinden. Wenn sich beim
Schließen der Haube Objekte im
Bereich der Haube befinden,
kann dies Sach und schwere
Personenschäden verursachen.
• Lassen Sie keine brennbaren
Gegenstände wie z.B. Putzlappen
und Handschuhe im Motorraum
liegen. Derartige Gegenstände
könnten durch die Motorwärme in
Brand gesetzt werden.
VORSICHT
• Vergewissern Sie sich vor
Fahrtantritt immer davon, dass
die Haube vollständig
geschlossen ist. Wenn die Haube
nicht eingerastet ist, könnte sie
während der Fahrt nach oben
schlagen, Ihnen vollständig die
Sicht nehmen und damit zu
einem Unfall führen.
• Die Stützstange muss jedes Mal,
bevor Sie den Motorraum prüfen,
vollständig in die Öffnung in der
Motorhaube eingesetzt werden.
Dadurch wird verhindert, dass die
Haube zufällt und Sie
möglicherweise verletzt.
• Fahren Sie niemals mit geöffneter
Motorhaube, da Ihre Sicht
versperrt ist und da die Haube
zufallen oder beschädigt werden
könnte.

Ausstattung Ihres Fahrzeugs
24 4
D100100AUN

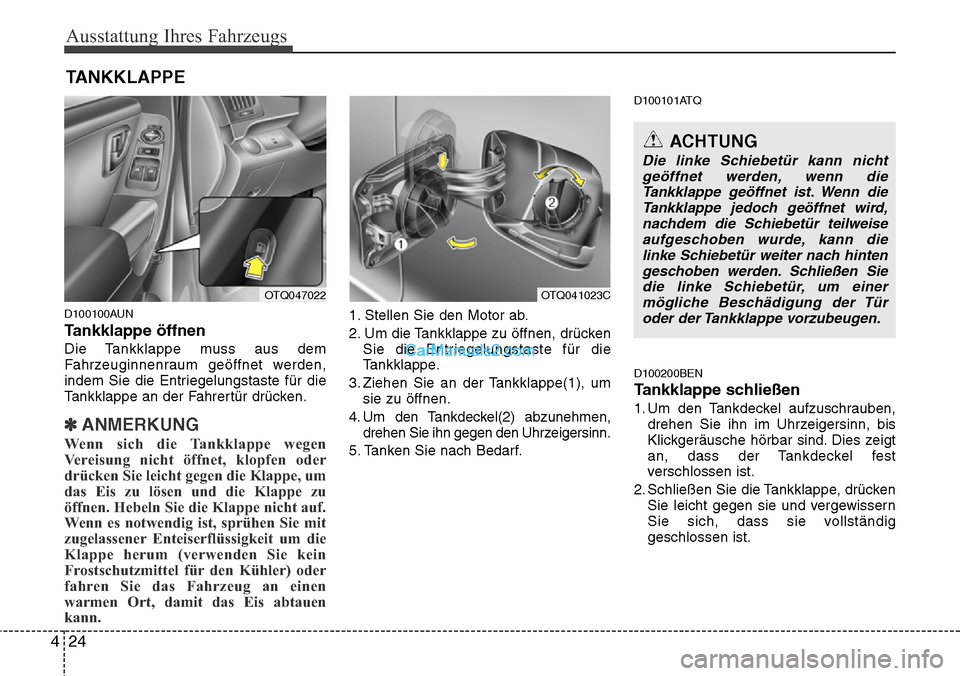

Tankklappe öffnen
Die Tankklappe muss aus dem
Fahrzeuginnenraum geöffnet werden,
indem Sie die Entriegelungstaste für die
Tankklappe an der Fahrertür drücken.
✽ANMERKUNG
Wenn sich die Tankklappe wegen
Vereisung nicht öffnet, klopfen oder
drücken Sie leicht gegen die Klappe, um
das Eis zu lösen und die Klappe zu
öffnen. Hebeln Sie die Klappe nicht auf.
Wenn es notwendig ist, sprühen Sie mit
zugelassener Enteiserflüssigkeit um die
Klappe herum (verwenden Sie kein
Frostschutzmittel für den Kühler) oder
fahren Sie das Fahrzeug an einen
warmen Ort, damit das Eis abtauen
kann.
1. Stellen Sie den Motor ab.
2. Um die Tankklappe zu öffnen, drücken
Sie die Entriegelungstaste für die
Tankklappe.
3. Ziehen Sie an der Tankklappe(1), um
sie zu öffnen.
4. Um den Tankdeckel(2) abzunehmen,
drehen Sie ihn gegen den Uhrzeigersinn.
5. Tanken Sie nach Bedarf.
D100101ATQ
D100200BEN
Tankklappe schließen
1. Um den Tankdeckel aufzuschrauben,
drehen Sie ihn im Uhrzeigersinn, bis
Klickgeräusche hörbar sind. Dies zeigt
an, dass der Tankdeckel fest
verschlossen ist.
2. Schließen Sie die Tankklappe, drücken
Sie leicht gegen sie und vergewissern
Sie sich, dass sie vollständig
geschlossen ist.
TANKKLAPPE
OTQ047022OTQ041023C
ACHTUNG
Die linke Schiebetür kann nicht
geöffnet werden, wenn die
Tankklappe geöffnet ist. Wenn die
Tankklappe jedoch geöffnet wird,
nachdem die Schiebetür teilweise
aufgeschoben wurde, kann die
linke Schiebetür weiter nach hinten
geschoben werden. Schließen Sie
die linke Schiebetür, um einer
mögliche Beschädigung der Tür
oder der Tankklappe vorzubeugen.

425
Ausstattung Ihres Fahrzeugs
D100300AEN

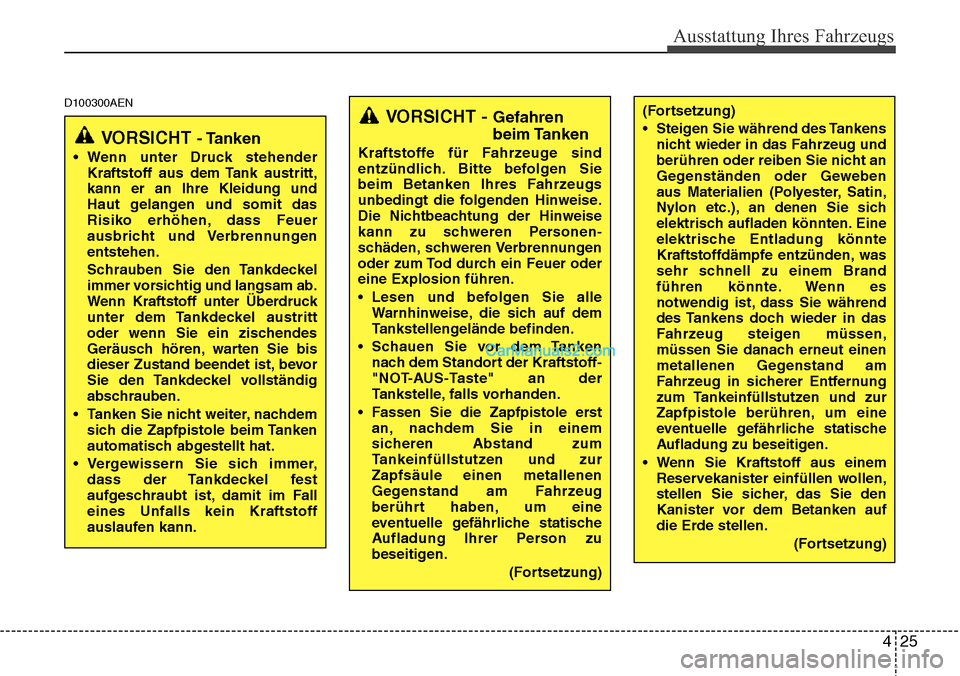

VORSICHT - Tanken
• Wenn unter Druck stehender
Kraftstoff aus dem Tank austritt,
kann er an Ihre Kleidung und
Haut gelangen und somit das
Risiko erhöhen, dass Feuer
ausbricht und Verbrennungen
entstehen.
Schrauben Sie den Tankdeckel
immer vorsichtig und langsam ab.
Wenn Kraftstoff unter Überdruck
unter dem Tankdeckel austritt
oder wenn Sie ein zischendes
Geräusch hören, warten Sie bis
dieser Zustand beendet ist, bevor
Sie den Tankdeckel vollständig
abschrauben.
• Tanken Sie nicht weiter, nachdem
sich die Zapfpistole beim Tanken
automatisch abgestellt hat.
• Vergewissern Sie sich immer,
dass der Tankdeckel fest
aufgeschraubt ist, damit im Fall
eines Unfalls kein Kraftstoff
auslaufen kann.
VORSICHT - Gefahren
beim Tanken
Kraftstoffe für Fahrzeuge sind
entzündlich. Bitte befolgen Sie
beim Betanken Ihres Fahrzeugs
unbedingt die folgenden Hinweise.
Die Nichtbeachtung der Hinweise
kann zu schweren Personen
-schäden, schweren Verbrennungen
oder zum Tod durch ein Feuer oder
eine Explosion führen.
• Lesen und befolgen Sie alle
Warnhinweise, die sich auf dem
Tankstellengelände befinden.
• Schauen Sie vor dem Tanken
nach dem Standort der Kraftstoff-
"NOT-AUS-Taste" an der
Tankstelle, falls vorhanden.
• Fassen Sie die Zapfpistole erst
an, nachdem Sie in einem
sicheren Abstand zum
Tankeinfüllstutzen und zur
Zapfsäule einen metallenen
Gegenstand am Fahrzeug
berührt haben, um eine
eventuelle gefährliche statische
Aufladung Ihrer Person zu
beseitigen.
(Fortsetzung)
(Fortsetzung)
• Steigen Sie während des Tankens
nicht wieder in das Fahrzeug und
berühren oder reiben Sie nicht an
Gegenständen oder Geweben
aus Materialien (Polyester, Satin,
Nylon etc.), an denen Sie sich
elektrisch aufladen könnten. Eine
elektrische Entladung könnte
Kraftstoffdämpfe entzünden, was
sehr schnell zu einem Brand
führen könnte. Wenn es
notwendig ist, dass Sie während
des Tankens doch wieder in das
Fahrzeug steigen müssen,
müssen Sie danach erneut einen
metallenen Gegenstand am
Fahrzeug in sicherer Entfernung
zum Tankeinfüllstutzen und zur
Zapfpistole berühren, um eine
eventuelle gefährliche statische
Aufladung zu beseitigen.
• Wenn Sie Kraftstoff aus einem
Reservekanister einfüllen wollen,
stellen Sie sicher, das Sie den
Kanister vor dem Betanken auf
die Erde stellen.
(Fortsetzung)

Ausstattung Ihres Fahrzeugs
26 4

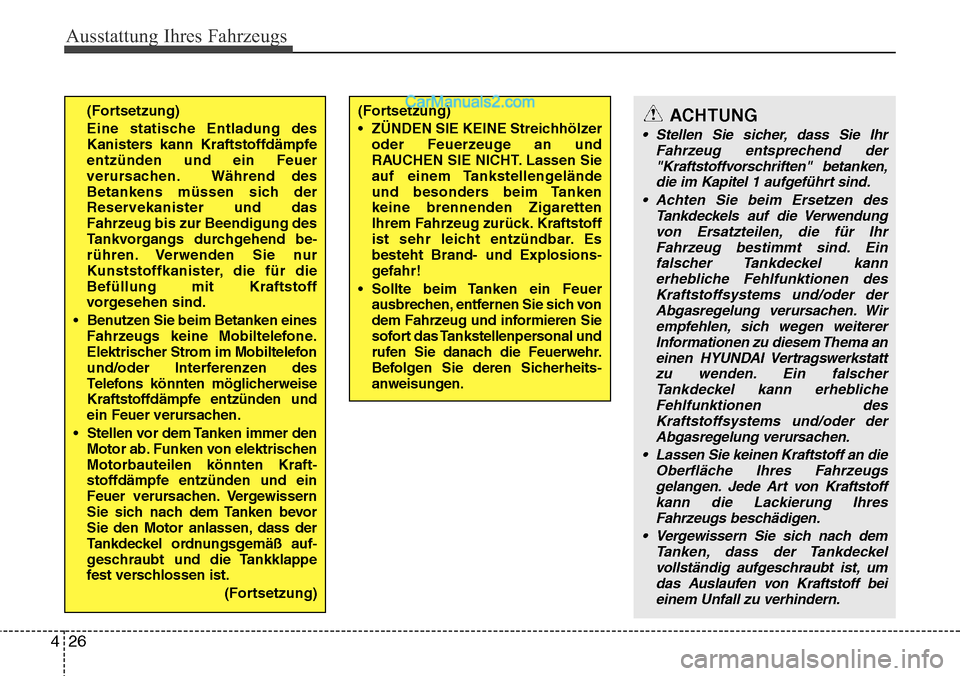

(Fortsetzung)
• ZÜNDEN SIE KEINE Streichhölzer
oder Feuerzeuge an und
RAUCHEN SIE NICHT. Lassen Sie
auf einem Tankstellengelände
und besonders beim Tanken
keine brennenden Zigaretten
Ihrem Fahrzeug zurück. Kraftstoff
ist sehr leicht entzündbar. Es
besteht Brand- und Explosions
-gefahr!
•Sollte beim Tanken ein Feuer
ausbrechen, entfernen Sie sich von
dem Fahrzeug und informieren Sie
sofort das Tankstellenpersonal und
rufen Sie danach die Feuerwehr.
Befolgen Sie deren Sicherheits
-anweisungen.
ACHTUNG
• Stellen Sie sicher, dass Sie Ihr
Fahrzeug entsprechend der
"Kraftstoffvorschriften" betanken,
die im Kapitel 1 aufgeführt sind.
• Achten Sie beim Ersetzen des
Tankdeckels auf die Verwendung
von Ersatzteilen, die für Ihr
Fahrzeug bestimmt sind. Ein
falscher Tankdeckel kann
erhebliche Fehlfunktionen des
Kraftstoffsystems und/oder der
Abgasregelung verursachen. Wir
empfehlen, sich wegen weiterer
Informationen zu diesem Thema an
einen HYUNDAI Vertragswerkstatt
zu wenden. Ein falscher
Tankdeckel kann erhebliche
Fehlfunktionen des
Kraftstoffsystems und/oder der
Abgasregelung verursachen.
• Lassen Sie keinen Kraftstoff an die
Oberfläche Ihres Fahrzeugs
gelangen. Jede Art von Kraftstoff
kann die Lackierung Ihres
Fahrzeugs beschädigen.
• Vergewissern Sie sich nach dem
Tanken, dass der Tankdeckel
vollständig aufgeschraubt ist, um
das Auslaufen von Kraftstoff bei
einem Unfall zu verhindern.
(Fortsetzung)
Eine statische Entladung des
Kanisters kann Kraftstoffdämpfe
entzünden und ein Feuer
verursachen. Während des
Betankens müssen sich der
Reservekanister und das
Fahrzeug bis zur Beendigung des
Tankvorgangs durchgehend be
-rühren. Verwenden Sie nur
Kunststoffkanister, die für die
Befüllung mit Kraftstoff
vorgesehen sind.
• Benutzen Sie beim Betanken eines
Fahrzeugs keine Mobiltelefone.
Elektrischer Strom im Mobiltelefon
und/oder Interferenzen des
Telefons könnten möglicherweise
Kraftstoffdämpfe entzünden und
ein Feuer verursachen.
• Stellen vor dem Tanken immer den
Motor ab. Funken von elektrischen
Motorbauteilen könnten Kraft
-stoffdämpfe entzünden und ein
Feuer verursachen. Vergewissern
Sie sich nach dem Tanken bevor
Sie den Motor anlassen, dass der
Tankdeckel ordnungsgemäß auf
-geschraubt und die Tankklappe
fest verschlossen ist.
(Fortsetzung)

427
Ausstattung Ihres Fahrzeugs
D100500AUN

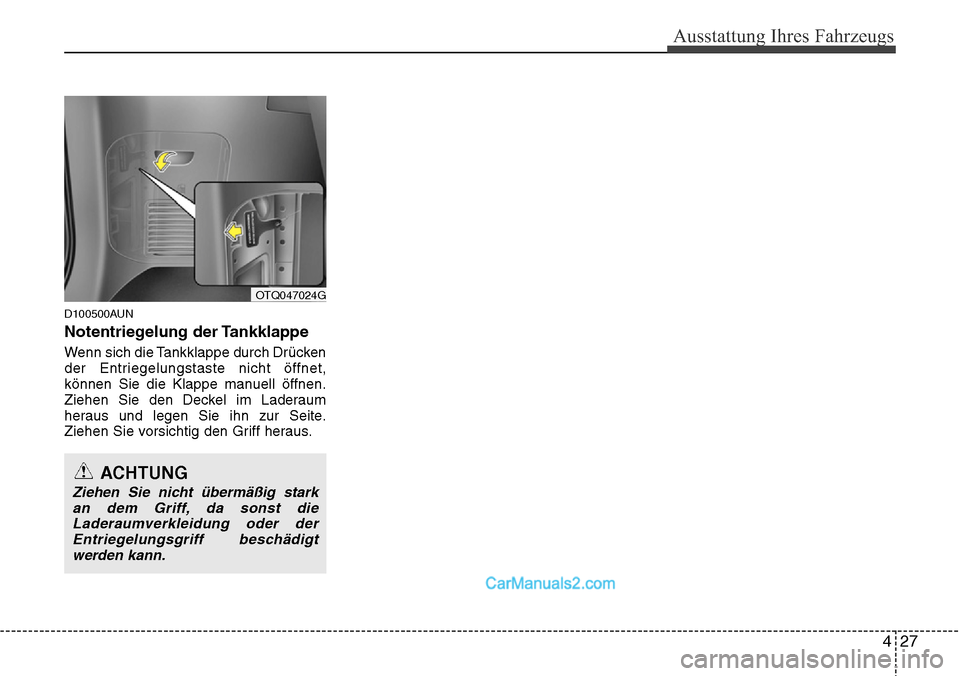

Notentriegelung der Tankklappe
Wenn sich die Tankklappe durch Drücken
der Entriegelungstaste nicht öffnet,
können Sie die Klappe manuell öffnen.
Ziehen Sie den Deckel im Laderaum
heraus und legen Sie ihn zur Seite.
Ziehen Sie vorsichtig den Griff heraus.
ACHTUNG
Ziehen Sie nicht übermäßig stark
an dem Griff, da sonst die
Laderaumverkleidung oder der
Entriegelungsgriff beschädigt
werden kann.
OTQ047024G

Ausstattung Ihres Fahrzeugs
28 4
D130100AEN

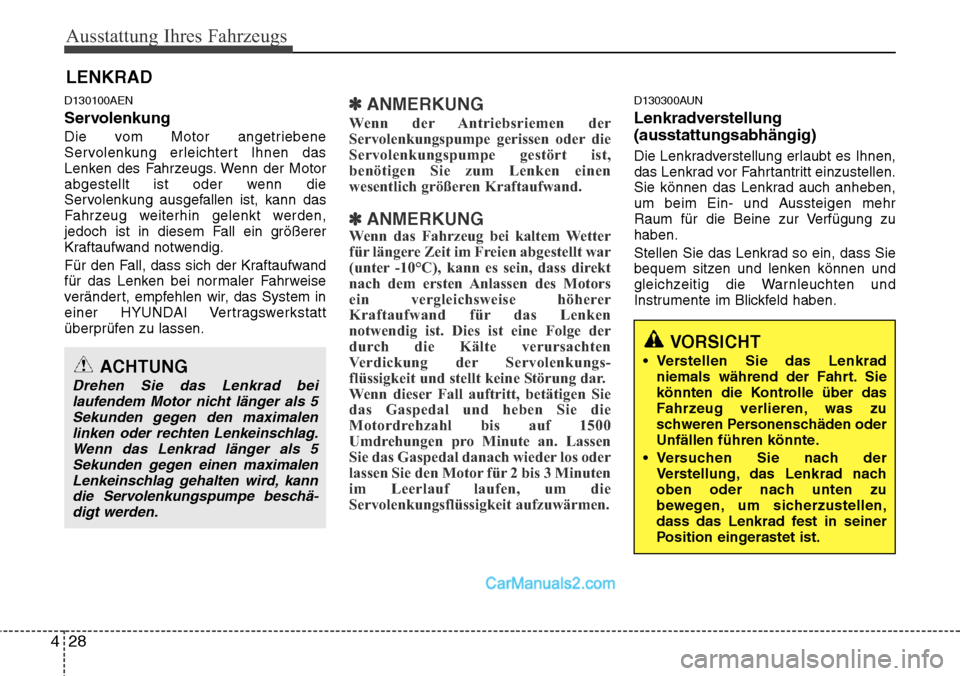

Servolenkung
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Für den Fall, dass sich der Kraftaufwand
für das Lenken bei normaler Fahrweise
verändert, empfehlen wir, das System in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽ANMERKUNG
Wenn der Antriebsriemen der
Servolenkungspumpe gerissen oder die
Servolenkungspumpe gestört ist,
benötigen Sie zum Lenken einen
wesentlich größeren Kraftaufwand.
✽ANMERKUNGWenn das Fahrzeug bei kaltem Wetter
für längere Zeit im Freien abgestellt war
(unter -10°C), kann es sein, dass direkt
nach dem ersten Anlassen des Motors
ein vergleichsweise höherer
Kraftaufwand für das Lenken
notwendig ist. Dies ist eine Folge der
durch die Kälte verursachten
Verdickung der Servolenkungs-
flüssigkeit und stellt keine Störung dar.
Wenn dieser Fall auftritt, betätigen Sie
das Gaspedal und heben Sie die
Motordrehzahl bis auf 1500
Umdrehungen pro Minute an. Lassen
Sie das Gaspedal danach wieder los oder
lassen Sie den Motor für 2 bis 3 Minuten
im Leerlauf laufen, um die
Servolenkungsflüssigkeit aufzuwärmen.
D130300AUN
Lenkradverstellung
(ausstattungsabhängig)
Die Lenkradverstellung erlaubt es Ihnen,
das Lenkrad vor Fahrtantritt einzustellen.
Sie können das Lenkrad auch anheben,
um beim Ein- und Aussteigen mehr
Raum für die Beine zur Verfügung zu
haben.
Stellen Sie das Lenkrad so ein, dass Sie
bequem sitzen und lenken können und
gleichzeitig die Warnleuchten und
Instrumente im Blickfeld haben.
LENKRAD
ACHTUNG
Drehen Sie das Lenkrad bei
laufendem Motor nicht länger als 5
Sekunden gegen den maximalen
linken oder rechten Lenkeinschlag.
Wenn das Lenkrad länger als 5
Sekunden gegen einen maximalen
Lenkeinschlag gehalten wird, kann
die Servolenkungspumpe beschä
-digt werden.
VORSICHT
• Verstellen Sie das Lenkrad
niemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
• Versuchen Sie nach der
Verstellung, das Lenkrad nach
oben oder nach unten zu
bewegen, um sicherzustellen,
dass das Lenkrad fest in seiner
Position eingerastet ist.

429
Ausstattung Ihres Fahrzeugs

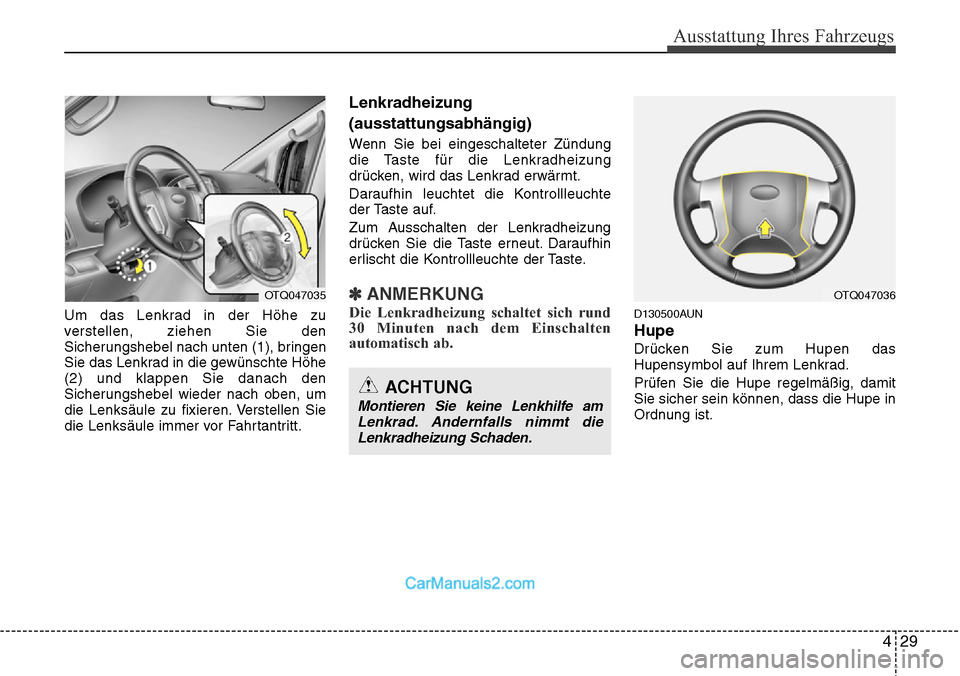

Um das Lenkrad in der Höhe zu
verstellen, ziehen Sie den
Sicherungshebel nach unten (1), bringen
Sie das Lenkrad in die gewünschte Höhe
(2) und klappen Sie danach den
Sicherungshebel wieder nach oben, um
die Lenksäule zu fixieren. Verstellen Sie
die Lenksäule immer vor Fahrtantritt.
Lenkradheizung
(ausstattungsabhängig)
Wenn Sie bei eingeschalteter Zündung
die Taste für die Lenkradheizung
drücken, wird das Lenkrad erwärmt.
Daraufhin leuchtet die Kontrollleuchte
der Taste auf.
Zum Ausschalten der Lenkradheizung
drücken Sie die Taste erneut. Daraufhin
erlischt die Kontrollleuchte der Taste.
✽ANMERKUNG
Die Lenkradheizung schaltet sich rund
30 Minuten nach dem Einschalten
automatisch ab.D130500AUN
Hupe
Drücken Sie zum Hupen das
Hupensymbol auf Ihrem Lenkrad.
Prüfen Sie die Hupe regelmäßig, damit
Sie sicher sein können, dass die Hupe in
Ordnung ist.
OTQ047035OTQ047036
ACHTUNG
Montieren Sie keine Lenkhilfe am
Lenkrad. Andernfalls nimmt die
Lenkradheizung Schaden.

Ausstattung Ihres Fahrzeugs
30 4

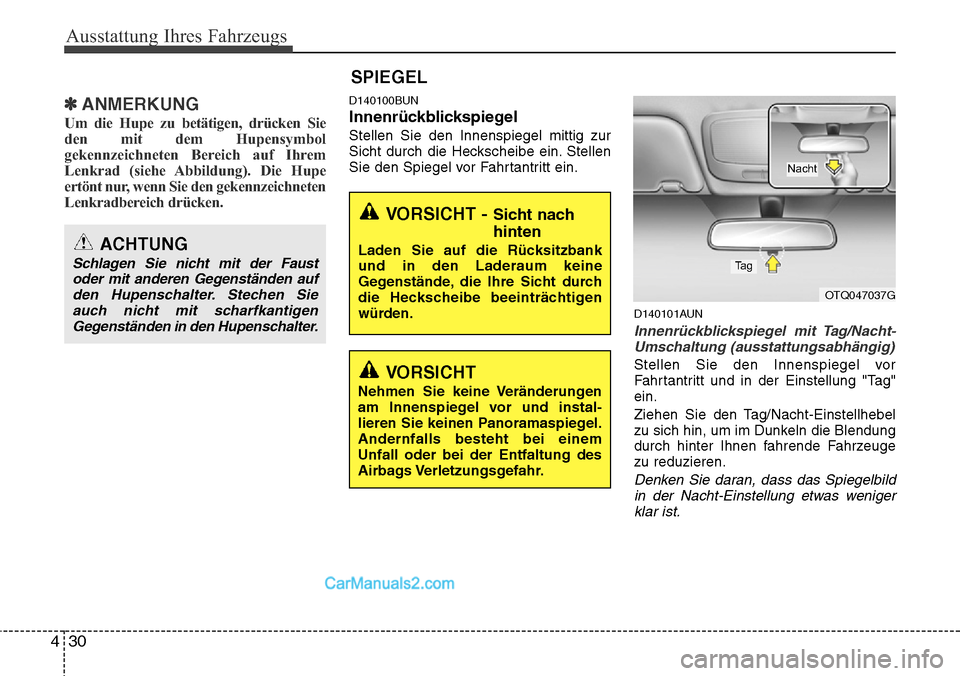

✽ANMERKUNG
Um die Hupe zu betätigen, drücken Sie
den mit dem Hupensymbol
gekennzeichneten Bereich auf Ihrem
Lenkrad (siehe Abbildung). Die Hupe
ertönt nur, wenn Sie den gekennzeichneten
Lenkradbereich drücken.
D140100BUN
Innenrückblickspiegel
Stellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
D140101AUN
Innenrückblickspiegel mit Tag/Nacht-
Umschaltung (ausstattungsabhängig)
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"
ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeuge
zu reduzieren.
Denken Sie daran, dass das Spiegelbild
in der Nacht-Einstellung etwas weniger
klar ist.
SPIEGEL
VORSICHT - Sicht nach
hinten
Laden Sie auf die Rücksitzbank
und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
OTQ047037G
Nacht
Ta g
VORSICHT
Nehmen Sie keine Veränderungen
am Innenspiegel vor und instal-lieren Sie keinen Panoramaspiegel.
Andernfalls besteht bei einem
Unfall oder bei der Entfaltung des
Airbags Verletzungsgefahr.
ACHTUNG
Schlagen Sie nicht mit der Faust
oder mit anderen Gegenständen auf
den Hupenschalter. Stechen Sie
auch nicht mit scharfkantigen
Gegenständen in den Hupenschalter.

431
Ausstattung Ihres Fahrzeugs

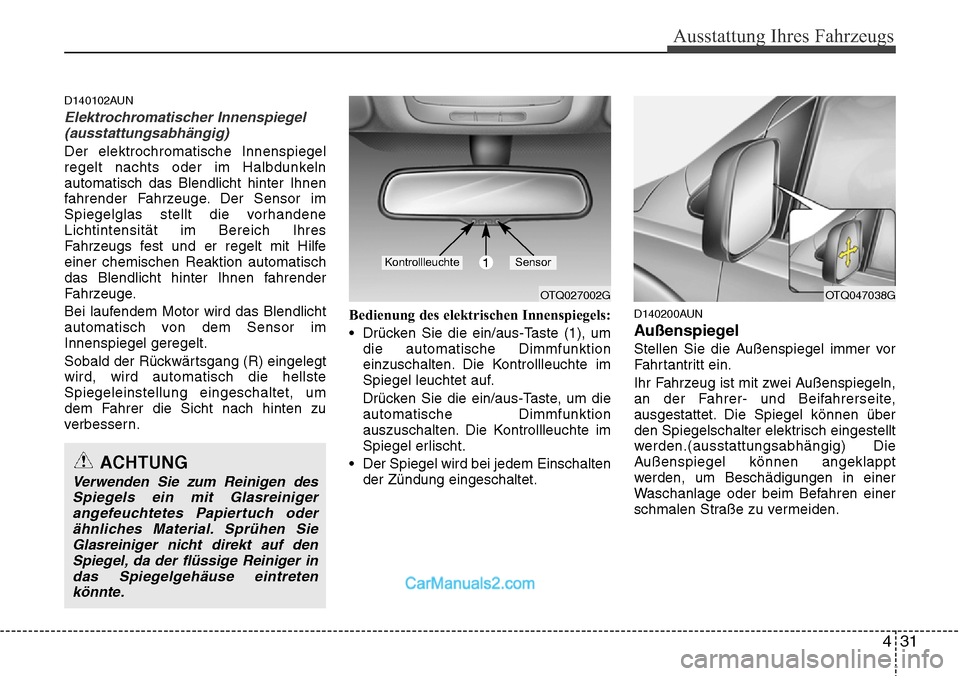

D140102AUN
Elektrochromatischer Innenspiegel
(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkeln
automatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandene
Lichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfe
einer chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor im
Innenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt
wird, wird automatisch die hellste
Spiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.Bedienung des elektrischen Innenspiegels:
• Drücken Sie die ein/aus-Taste (1), um
die automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ein/aus-Taste, um die
automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt.
• Der Spiegel wird bei jedem Einschalten
der Zündung eingeschaltet.
D140200AUN
Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden.(ausstattungsabhängig) Die
Außenspiegel können angeklappt
werden, um Beschädigungen in einer
Waschanlage oder beim Befahren einer
schmalen Straße zu vermeiden.
OTQ027002GOTQ047038G
1KontrollleuchteSensor
ACHTUNG
Verwenden Sie zum Reinigen des
Spiegels ein mit Glasreiniger
angefeuchtetes Papiertuch oder
ähnliches Material. Sprühen Sie
Glasreiniger nicht direkt auf den
Spiegel, da der flüssige Reiniger in
das Spiegelgehäuse eintreten
könnte.
