Ausstattung Ihres Fahrzeugs
52 4

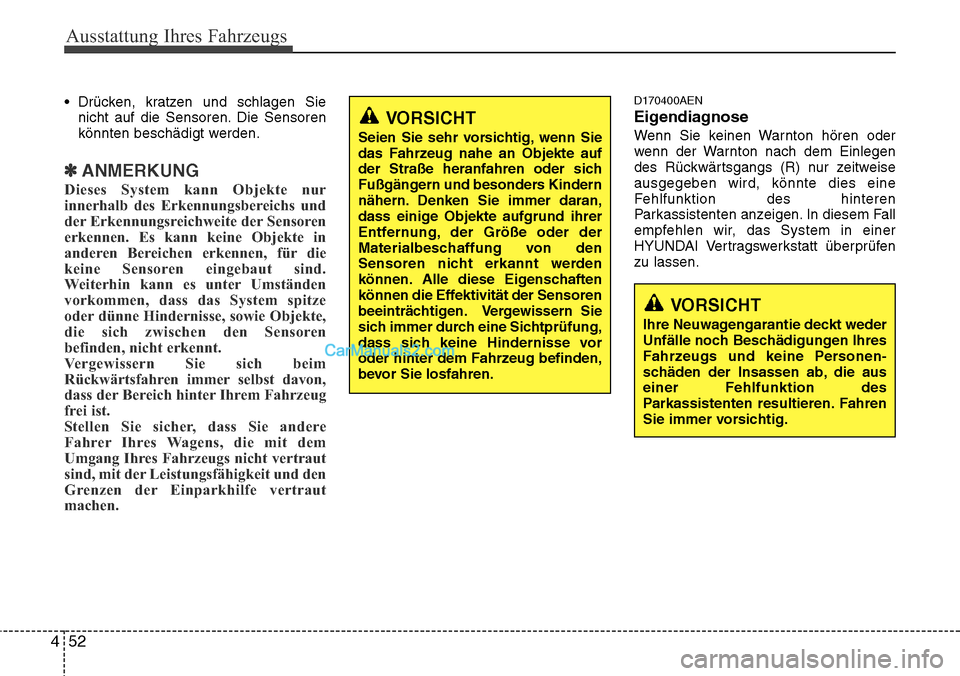

• Drücken, kratzen und schlagen Sie
nicht auf die Sensoren. Die Sensoren
könnten beschädigt werden.
✽ANMERKUNG
Dieses System kann Objekte nur
innerhalb des Erkennungsbereichs und
der Erkennungsreichweite der Sensoren
erkennen. Es kann keine Objekte in
anderen Bereichen erkennen, für die
keine Sensoren eingebaut sind.
Weiterhin kann es unter Umständen
vorkommen, dass das System spitze
oder dünne Hindernisse, sowie Objekte,
die sich zwischen den Sensoren
befinden, nicht erkennt.
Vergewissern Sie sich beim
Rückwärtsfahren immer selbst davon,
dass der Bereich hinter Ihrem Fahrzeug
frei ist.
Stellen Sie sicher, dass Sie andere
Fahrer Ihres Wagens, die mit dem
Umgang Ihres Fahrzeugs nicht vertraut
sind, mit der Leistungsfähigkeit und den
Grenzen der Einparkhilfe vertraut
machen.
D170400AEN
Eigendiagnose
Wenn Sie keinen Warnton hören oder
wenn der Warnton nach dem Einlegen
des Rückwärtsgangs (R) nur zeitweise
ausgegeben wird, könnte dies eine
Fehlfunktion des hinteren
Parkassistenten anzeigen. In diesem Fall
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
das Fahrzeug nahe an Objekte auf
der Straße heranfahren oder sich
Fußgängern und besonders Kindern
nähern. Denken Sie immer daran,
dass einige Objekte aufgrund ihrer
Entfernung, der Größe oder der
Materialbeschaffung von den
Sensoren nicht erkannt werden
können. Alle diese Eigenschaften
können die Effektivität der Sensoren
beeinträchtigen. Vergewissern Sie
sich immer durch eine Sichtprüfung,
dass sich keine Hindernisse vor
oder hinter dem Fahrzeug befinden,
bevor Sie losfahren.
VORSICHT
Ihre Neuwagengarantie deckt weder
Unfälle noch Beschädigungen Ihres
Fahrzeugs und keine Personen
-schäden der Insassen ab, die aus
einer Fehlfunktion des
Parkassistenten resultieren. Fahren
Sie immer vorsichtig.

453
Ausstattung Ihres Fahrzeugs

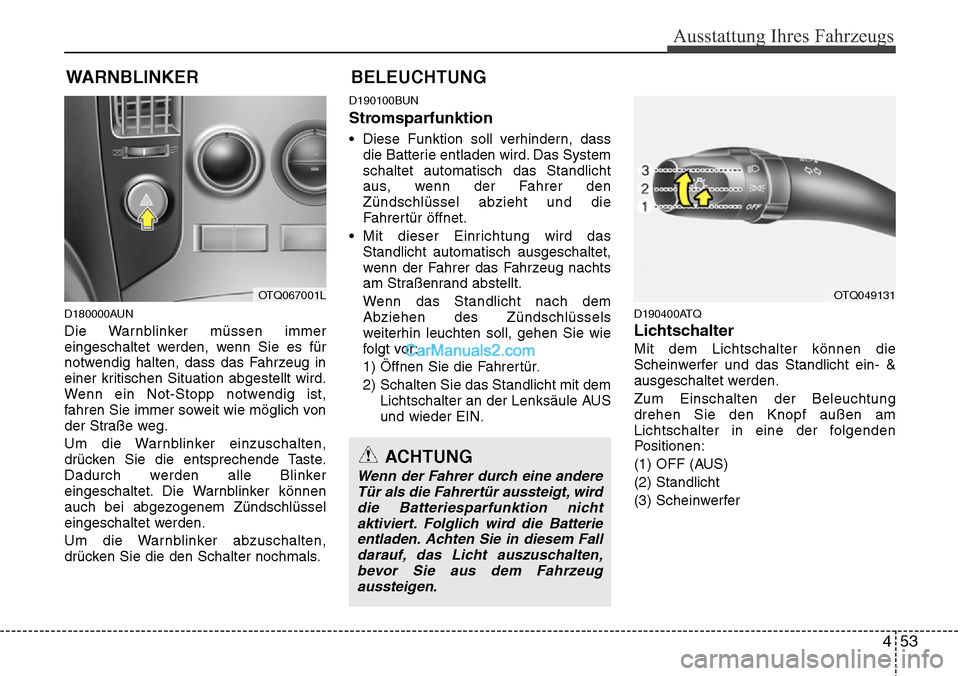

WARNBLINKER
D180000AUN
Die Warnblinker müssen immer
eingeschaltet werden, wenn Sie es für
notwendig halten, dass das Fahrzeug in
einer kritischen Situation abgestellt wird.
Wenn ein Not-Stopp notwendig ist,
fahren Sie immer soweit wie möglich von
der Straße weg.
Um die Warnblinker einzuschalten,
drücken Sie die entsprechende Taste.
Dadurch werden alle Blinker
eingeschaltet. Die Warnblinker können
auch bei abgezogenem Zündschlüssel
eingeschaltet werden.
Um die Warnblinker abzuschalten,
drücken Sie die den Schalter nochmals.
D190100BUN
Stromsparfunktion
• Diese Funktion soll verhindern, dass
die Batterie entladen wird. Das System
schaltet automatisch das Standlicht
aus, wenn der Fahrer den
Zündschlüssel abzieht und die
Fahrertür öffnet.
• Mit dieser Einrichtung wird das
Standlicht automatisch ausgeschaltet,
wenn der Fahrer das Fahrzeug nachts
am Straßenrand abstellt.
Wenn das Standlicht nach dem
Abziehen des Zündschlüssels
weiterhin leuchten soll, gehen Sie wie
folgt vor:
1) Öffnen Sie die Fahrertür.
2) Schalten Sie das Standlicht mit dem
Lichtschalter an der Lenksäule AUS
und wieder EIN.
D190400ATQ
Lichtschalter
Mit dem Lichtschalter können die
Scheinwerfer und das Standlicht ein- &
ausgeschaltet werden.
Zum Einschalten der Beleuchtung
drehen Sie den Knopf außen am
Lichtschalter in eine der folgenden
Positionen:
(1) OFF (AUS)
(2) Standlicht
(3) Scheinwerfer
BELEUCHTUNG
OTQ067001L
ACHTUNG
Wenn der Fahrer durch eine andere
Tür als die Fahrertür aussteigt, wird
die Batteriesparfunktion nicht
aktiviert. Folglich wird die Batterie
entladen. Achten Sie in diesem Fall
darauf, das Licht auszuschalten,
bevor Sie aus dem Fahrzeug
aussteigen.
OTQ049131

Ausstattung Ihres Fahrzeugs
54 4
D190401AEN

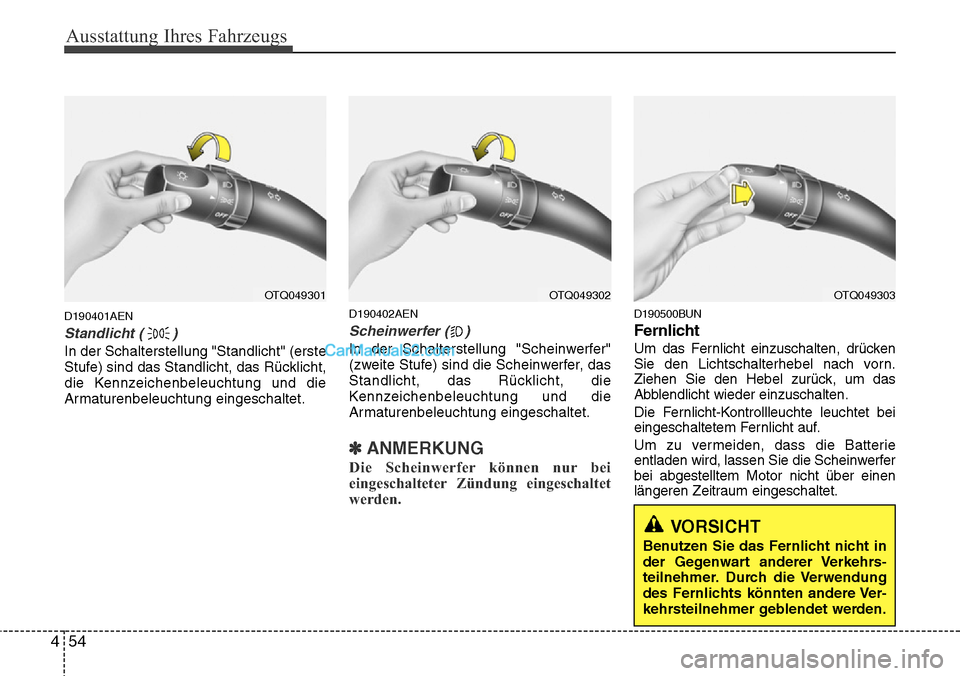

Standlicht ( )
In der Schalterstellung "Standlicht" (erste
Stufe) sind das Standlicht, das Rücklicht,
die Kennzeichenbeleuchtung und die
Armaturenbeleuchtung eingeschaltet.
D190402AEN
Scheinwerfer ( )
In der Schalterstellung "Scheinwerfer"
(zweite Stufe) sind die Scheinwerfer, das
Standlicht, das Rücklicht, die
Kennzeichenbeleuchtung und die
Armaturenbeleuchtung eingeschaltet.
✽ANMERKUNG
Die Scheinwerfer können nur bei
eingeschalteter Zündung eingeschaltet
werden.
D190500BUN
Fernlicht
Um das Fernlicht einzuschalten, drücken
Sie den Lichtschalterhebel nach vorn.
Ziehen Sie den Hebel zurück, um das
Abblendlicht wieder einzuschalten.
Die Fernlicht-Kontrollleuchte leuchtet bei
eingeschaltetem Fernlicht auf.
Um zu vermeiden, dass die Batterie
entladen wird, lassen Sie die Scheinwerfer
bei abgestelltem Motor nicht über einen
längeren Zeitraum eingeschaltet.
OTQ049301OTQ049302OTQ049303
VORSICHT
Benutzen Sie das Fernlicht nicht in
der Gegenwart anderer Verkehrs-teilnehmer. Durch die Verwendung
des Fernlichts könnten andere Ver-kehrsteilnehmer geblendet werden.

455
Ausstattung Ihres Fahrzeugs

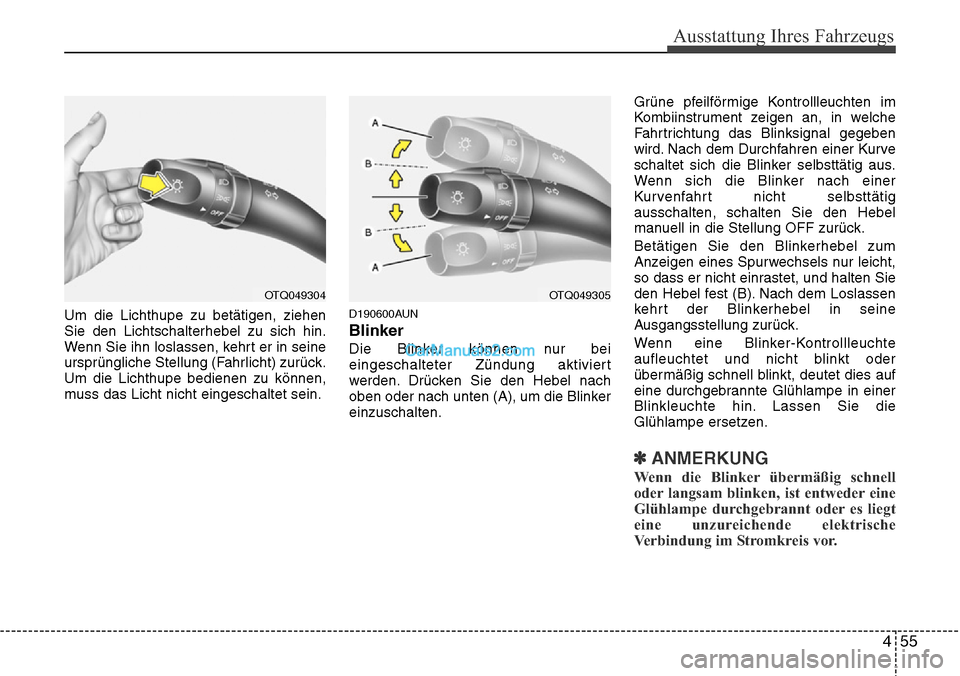

Um die Lichthupe zu betätigen, ziehen
Sie den Lichtschalterhebel zu sich hin.
Wenn Sie ihn loslassen, kehrt er in seine
ursprüngliche Stellung (Fahrlicht) zurück.
Um die Lichthupe bedienen zu können,
muss das Licht nicht eingeschaltet sein.D190600AUN
Blinker
Die Blinker können nur bei
eingeschalteter Zündung aktiviert
werden. Drücken Sie den Hebel nach
oben oder nach unten (A), um die Blinker
einzuschalten.Grüne pfeilförmige Kontrollleuchten im
Kombiinstrument zeigen an, in welche
Fahrtrichtung das Blinksignal gegeben
wird. Nach dem Durchfahren einer Kurve
schaltet sich die Blinker selbsttätig aus.
Wenn sich die Blinker nach einer
Kurvenfahrt nicht selbsttätig
ausschalten, schalten Sie den Hebel
manuell in die Stellung OFF zurück.
Betätigen Sie den Blinkerhebel zum
Anzeigen eines Spurwechsels nur leicht,
so dass er nicht einrastet, und halten Sie
den Hebel fest (B). Nach dem Loslassen
kehrt der Blinkerhebel in seine
Ausgangsstellung zurück.
Wenn eine Blinker-Kontrollleuchte
aufleuchtet und nicht blinkt oder
übermäßig schnell blinkt, deutet dies auf
eine durchgebrannte Glühlampe in einer
Blinkleuchte hin. Lassen Sie die
Glühlampe ersetzen.
✽ANMERKUNG
Wenn die Blinker übermäßig schnell
oder langsam blinken, ist entweder eine
Glühlampe durchgebrannt oder es liegt
eine unzureichende elektrische
Verbindung im Stromkreis vor.
OTQ049304OTQ049305

Ausstattung Ihres Fahrzeugs
56 4
D190700AEN

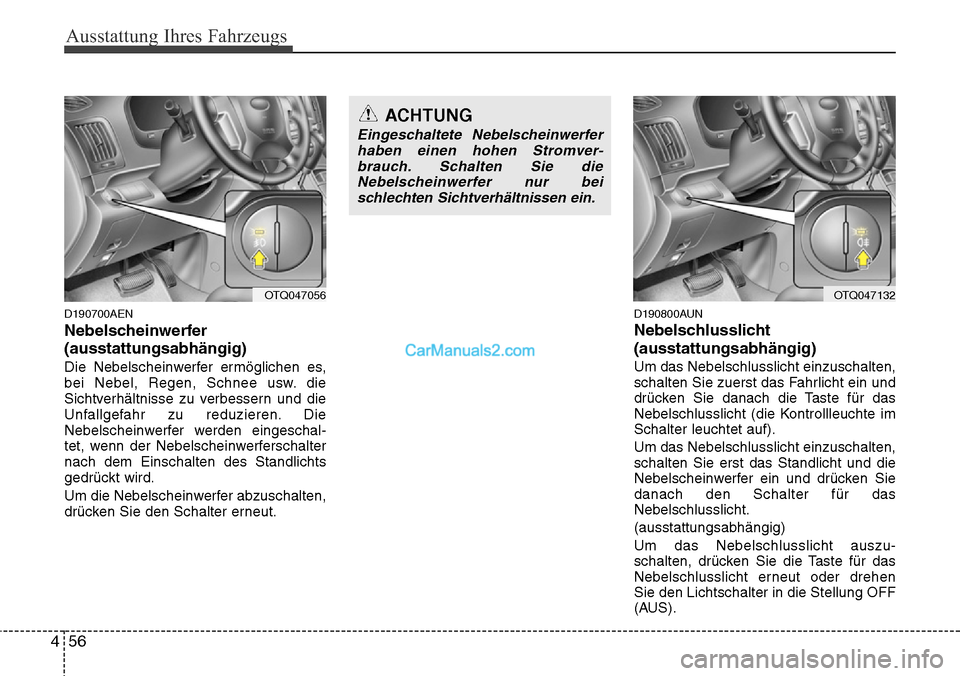

Nebelscheinwerfer
(ausstattungsabhängig)
Die Nebelscheinwerfer ermöglichen es,
bei Nebel, Regen, Schnee usw. die
Sichtverhältnisse zu verbessern und die
Unfallgefahr zu reduzieren. Die
Nebelscheinwerfer werden eingeschal-
tet, wenn der Nebelscheinwerferschalter
nach dem Einschalten des Standlichts
gedrückt wird.
Um die Nebelscheinwerfer abzuschalten,
drücken Sie den Schalter erneut.
D190800AUN
Nebelschlusslicht
(ausstattungsabhängig)
Um das Nebelschlusslicht einzuschalten,
schalten Sie zuerst das Fahrlicht ein und
drücken Sie danach die Taste für das
Nebelschlusslicht (die Kontrollleuchte im
Schalter leuchtet auf).
Um das Nebelschlusslicht einzuschalten,
schalten Sie erst das Standlicht und die
Nebelscheinwerfer ein und drücken Sie
danach den Schalter für das
Nebelschlusslicht.
(ausstattungsabhängig)
Um das Nebelschlusslicht auszu-
schalten, drücken Sie die Taste für das
Nebelschlusslicht erneut oder drehen
Sie den Lichtschalter in die Stellung OFF
(AUS).
OTQ047056OTQ047132
ACHTUNG
Eingeschaltete Nebelscheinwerfer
haben einen hohen Stromver-brauch. Schalten Sie die
Nebelscheinwerfer nur bei
schlechten Sichtverhältnissen ein.

457
Ausstattung Ihres Fahrzeugs
D190900AUN

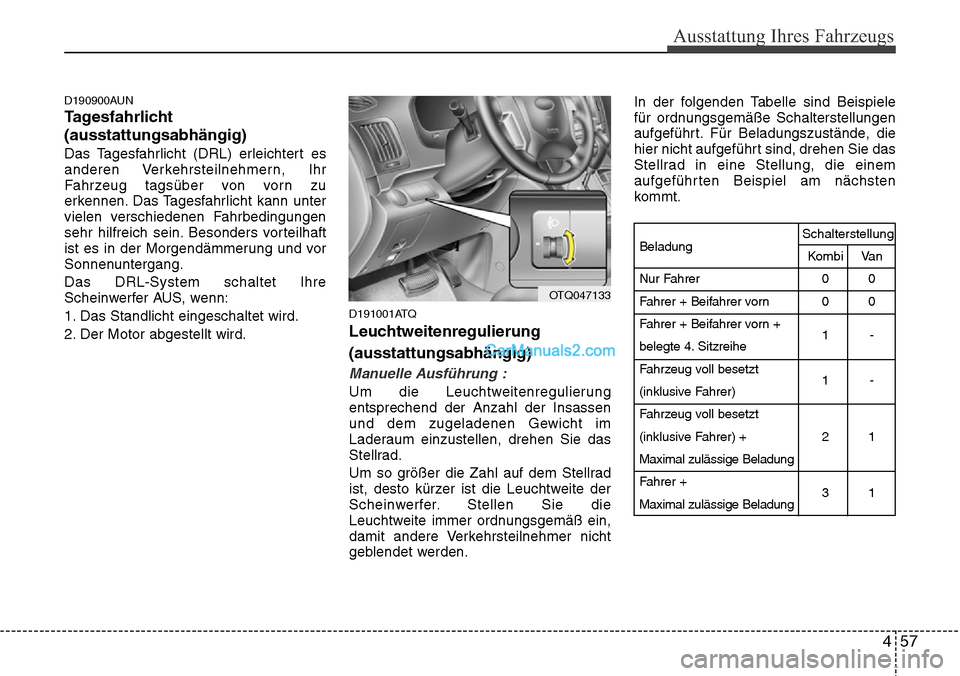

Tagesfahrlicht
(ausstattungsabhängig)
Das Tagesfahrlicht (DRL) erleichtert es
anderen Verkehrsteilnehmern, Ihr
Fahrzeug tagsüber von vorn zu
erkennen. Das Tagesfahrlicht kann unter
vielen verschiedenen Fahrbedingungen
sehr hilfreich sein. Besonders vorteilhaft
ist es in der Morgendämmerung und vor
Sonnenuntergang.
Das DRL-System schaltet Ihre
Scheinwerfer AUS, wenn:
1. Das Standlicht eingeschaltet wird.
2. Der Motor abgestellt wird.
D191001ATQ
Leuchtweitenregulierung
(ausstattungsabhängig)
Manuelle Ausführung :
Um die Leuchtweitenregulierung
entsprechend der Anzahl der Insassen
und dem zugeladenen Gewicht im
Laderaum einzustellen, drehen Sie das
Stellrad.
Um so größer die Zahl auf dem Stellrad
ist, desto kürzer ist die Leuchtweite der
Scheinwerfer. Stellen Sie die
Leuchtweite immer ordnungsgemäß ein,
damit andere Verkehrsteilnehmer nicht
geblendet werden.In der folgenden Tabelle sind Beispiele
für ordnungsgemäße Schalterstellungen
aufgeführt. Für Beladungszustände, die
hier nicht aufgeführt sind, drehen Sie das
Stellrad in eine Stellung, die einem
aufgeführten Beispiel am nächsten
kommt.
OTQ047133
Beladung
Nur Fahrer
Fahrer + Beifahrer vorn
Fahrer + Beifahrer vorn +
belegte 4. Sitzreihe
Fahrzeug voll besetzt
(inklusive Fahrer)
Fahrzeug voll besetzt
(inklusive Fahrer) +
Maximal zulässige Beladung
Fahrer +
Maximal zulässige Beladung Schalterstellung
Kombi Van
00
00
1-
1-
21
31

Ausstattung Ihres Fahrzeugs
58 4

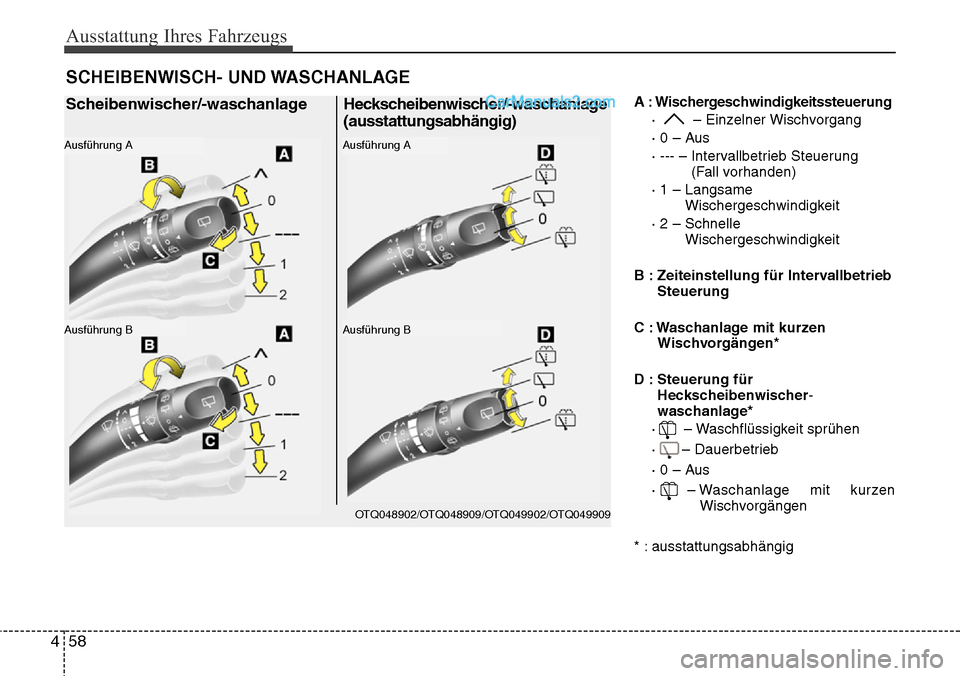

A : Wischergeschwindigkeitssteuerung
· – Einzelner Wischvorgang
· 0 – Aus
· --- – Intervallbetrieb Steuerung
(Fall vorhanden)
· 1 – Langsame
Wischergeschwindigkeit
· 2 – Schnelle
Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb
Steuerung
C : Waschanlage mit kurzen
Wischvorgängen*
D : Steuerung für
Heckscheibenwischer-
waschanlage*
· – Waschflüssigkeit sprühen
· – Dauerbetrieb
· 0 – Aus
· – Waschanlage mit kurzen
Wischvorgängen
* : ausstattungsabhängig
SCHEIBENWISCH- UND WASCHANLAGE
OTQ048902/OTQ048909/OTQ049902/OTQ049909
Scheibenwischer/-waschanlage Heckscheibenwischer/-waschanlage
(ausstattungsabhängig)
Ausführung B
Ausführung A
Ausführung B
Ausführung A

459
Ausstattung Ihres Fahrzeugs
D200100BTQ

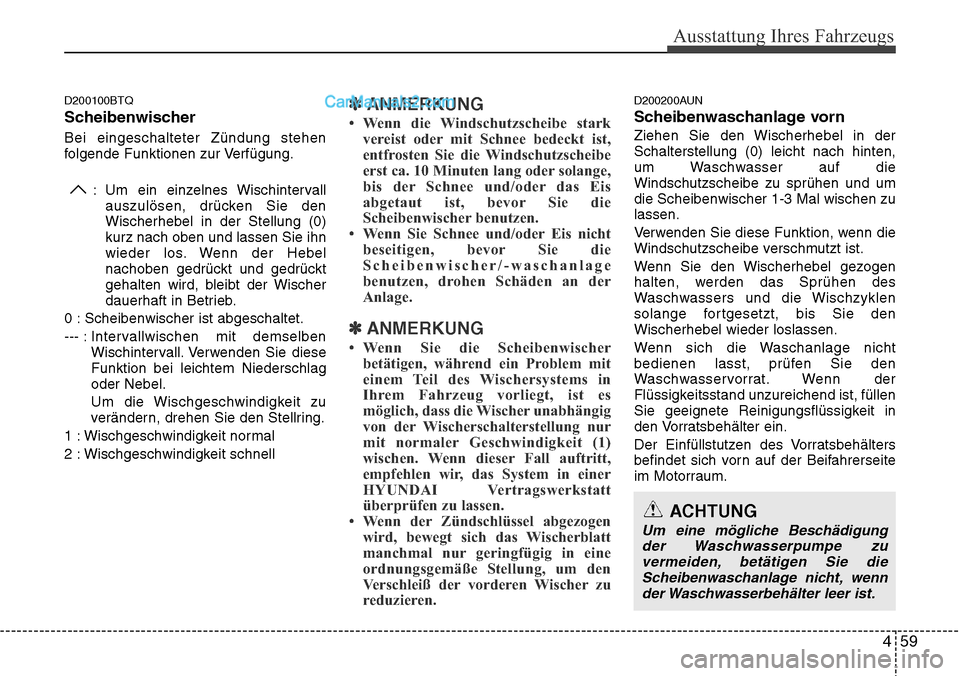

Scheibenwischer
Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung.
: Um ein einzelnes Wischintervall
auszulösen, drücken Sie den
Wischerhebel in der Stellung (0)
kurz nach oben und lassen Sie ihn
wieder los. Wenn der Hebel
nachoben gedrückt und gedrückt
gehalten wird, bleibt der Wischer
dauerhaft in Betrieb.
0 : Scheibenwischer ist abgeschaltet.
--- : Intervallwischen mit demselben
Wischintervall. Verwenden Sie diese
Funktion bei leichtem Niederschlag
oder Nebel.
Um die Wischgeschwindigkeit zu
verändern, drehen Sie den Stellring.
1 : Wischgeschwindigkeit normal
2 : Wischgeschwindigkeit schnell
✽ANMERKUNG
• Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
• Wenn Sie Schnee und/oder Eis nicht
beseitigen, bevor Sie die
Scheibenwischer/-waschanlage
benutzen, drohen Schäden an der
Anlage.
✽ANMERKUNG
• Wenn Sie die Scheibenwischer
betätigen, während ein Problem mit
einem Teil des Wischersystems in
Ihrem Fahrzeug vorliegt, ist es
möglich, dass die Wischer unabhängig
von der Wischerschalterstellung nur
mit normaler Geschwindigkeit (1)
wischen. Wenn dieser Fall auftritt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
• Wenn der Zündschlüssel abgezogen
wird, bewegt sich das Wischerblatt
manchmal nur geringfügig in eine
ordnungsgemäße Stellung, um den
Verschleiß der vorderen Wischer zu
reduzieren.
D200200AUN
Scheibenwaschanlage vorn
Ziehen Sie den Wischerhebel in der
Schalterstellung (0) leicht nach hinten,
um Waschwasser auf die
Windschutzscheibe zu sprühen und um
die Scheibenwischer 1-3 Mal wischen zu
lassen.
Verwenden Sie diese Funktion, wenn die
Windschutzscheibe verschmutzt ist.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat. Wenn der
Flüssigkeitsstand unzureichend ist, füllen
Sie geeignete Reinigungsflüssigkeit in
den Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Um eine mögliche Beschädigung
der Waschwasserpumpe zu
vermeiden, betätigen Sie die
Scheibenwaschanlage nicht, wenn
der Waschwasserbehälter leer ist.

Ausstattung Ihres Fahrzeugs
60 4

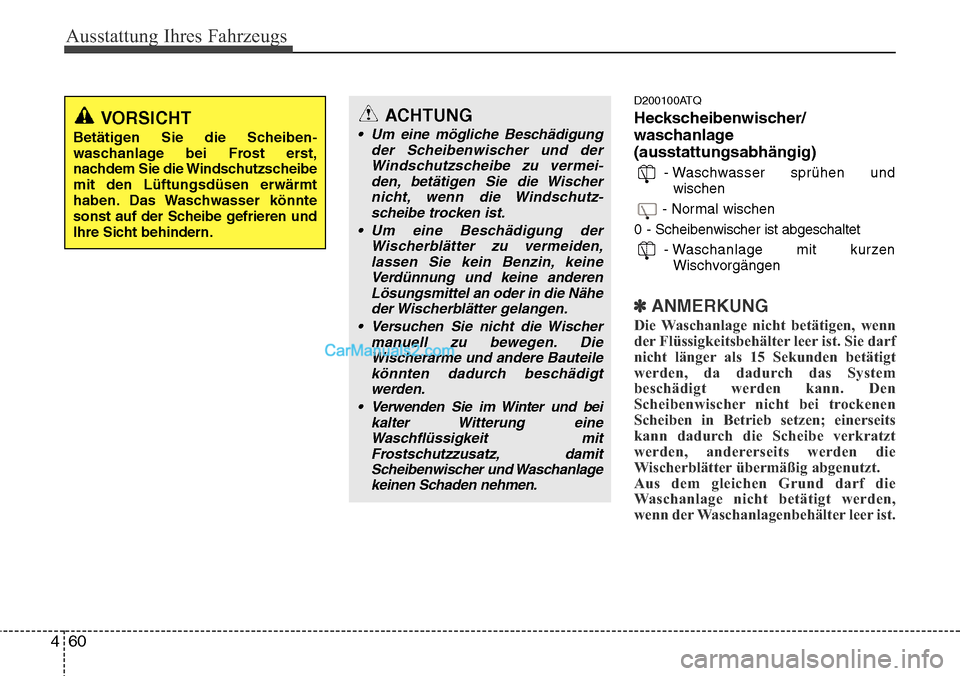

D200100ATQ
Heckscheibenwischer/
waschanlage
(ausstattungsabhängig)
- Waschwasser sprühen und
wischen
- Normal wischen
0 - Scheibenwischer ist abgeschaltet
- Waschanlage mit kurzen
Wischvorgängen
✽ANMERKUNG
Die Waschanlage nicht betätigen, wenn
der Flüssigkeitsbehälter leer ist. Sie darf
nicht länger als 15 Sekunden betätigt
werden, da dadurch das System
beschädigt werden kann. Den
Scheibenwischer nicht bei trockenen
Scheiben in Betrieb setzen; einerseits
kann dadurch die Scheibe verkratzt
werden, andererseits werden die
Wischerblätter übermäßig abgenutzt.
Aus dem gleichen Grund darf die
Waschanlage nicht betätigt werden,
wenn der Waschanlagenbehälter leer ist.
VORSICHT
Betätigen Sie die Scheiben-waschanlage bei Frost erst,
nachdem Sie die Windschutzscheibe
mit den Lüftungsdüsen erwärmt
haben. Das Waschwasser könnte
sonst auf der Scheibe gefrieren und
Ihre Sicht behindern.
ACHTUNG
• Um eine mögliche Beschädigung
der Scheibenwischer und der
Windschutzscheibe zu vermei
-den, betätigen Sie die Wischer
nicht, wenn die Windschutz-scheibe trocken ist.
•Um eine Beschädigung der
Wischerblätter zu vermeiden,
lassen Sie kein Benzin, keine
Verdünnung und keine anderen
Lösungsmittel an oder in die Nähe
der Wischerblätter gelangen.
• Versuchen Sie nicht die Wischer
manuell zu bewegen. Die
Wischerarme und andere Bauteile
könnten dadurch beschädigt
werden.
• Verwenden Sie im Winter und bei
kalter Witterung eine
Waschflüssigkeit mit
Frostschutzzusatz, damit
Scheibenwischer und Waschanlage
keinen Schaden nehmen.

461
Ausstattung Ihres Fahrzeugs

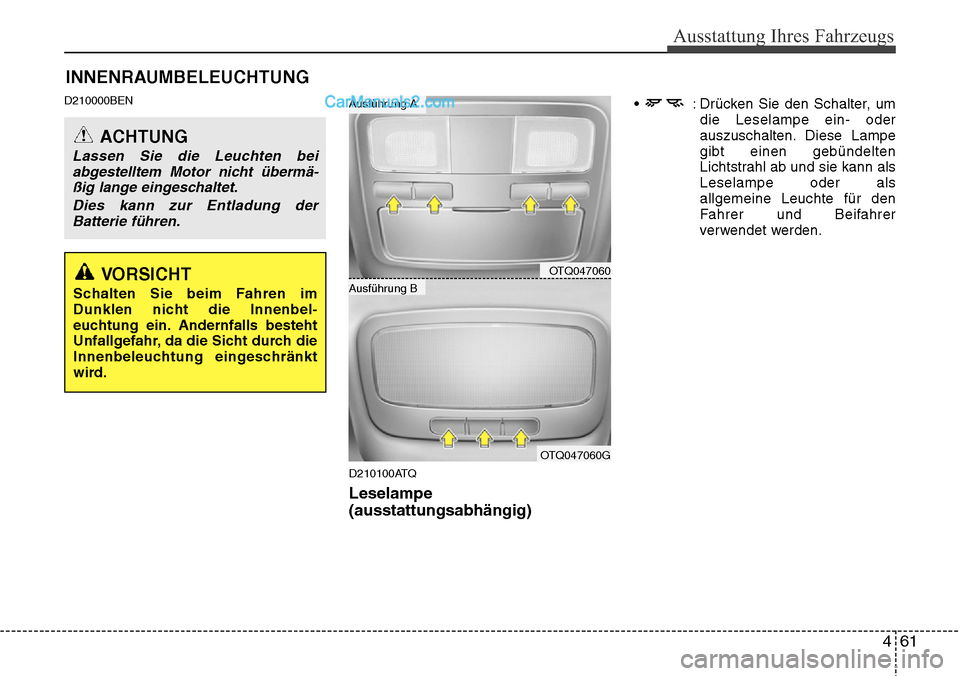

D210000BEN
D210100ATQ
Leselampe
(ausstattungsabhängig)
• : Drücken Sie den Schalter, um
die Leselampe ein- oder
auszuschalten. Diese Lampe
gibt einen gebündelten
Lichtstrahl ab und sie kann als
Leselampe oder als
allgemeine Leuchte für den
Fahrer und Beifahrer
verwendet werden.
INNENRAUMBELEUCHTUNG
ACHTUNG
Lassen Sie die Leuchten bei
abgestelltem Motor nicht übermä-ßig lange eingeschaltet.
Dies kann zur Entladung der
Batterie führen.
OTQ047060
OTQ047060G
Ausführung B
Ausführung A
VORSICHT
Schalten Sie beim Fahren im
Dunklen nicht die Innenbel-euchtung ein. Andernfalls besteht
Unfallgefahr, da die Sicht durch die
Innenbeleuchtung eingeschränkt
wird.
