Ausstattung Ihres Fahrzeugs

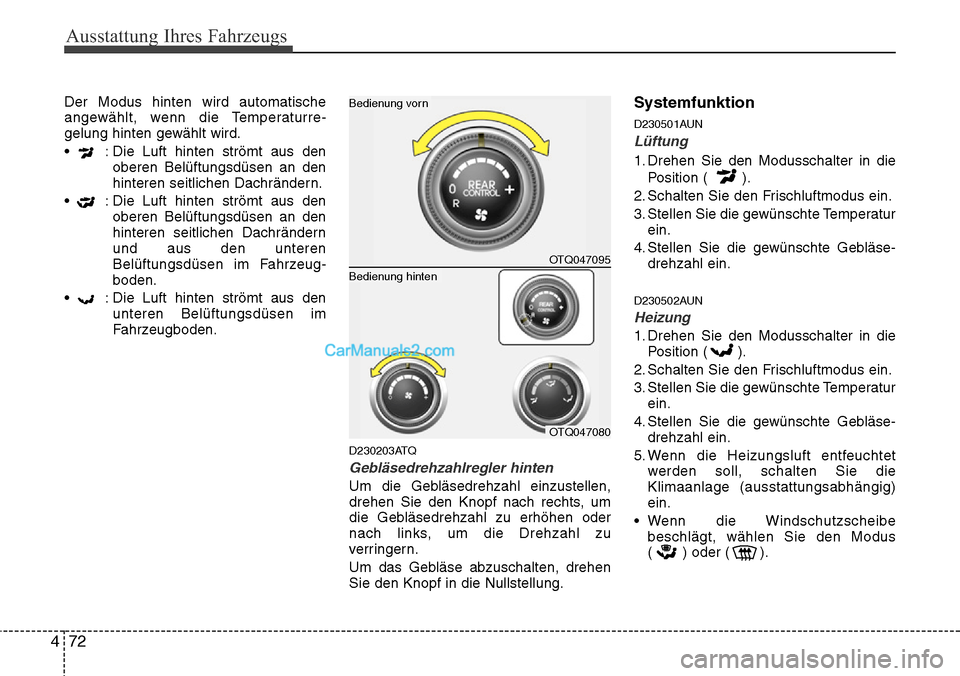

72 4
Der Modus hinten wird automatische
angewählt, wenn die Temperaturre-
gelung hinten gewählt wird.
• : Die Luft hinten strömt aus den
oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändern.
• : Die Luft hinten strömt aus den
oberen Belüftungsdüsen an den
hinteren seitlichen Dachrändern
und aus den unteren
Belüftungsdüsen im Fahrzeug-
boden.
• : Die Luft hinten strömt aus den
unteren Belüftungsdüsen im
Fahrzeugboden.
D230203ATQ
Gebläsedrehzahlregler hinten
Um die Gebläsedrehzahl einzustellen,
drehen Sie den Knopf nach rechts, um
die Gebläsedrehzahl zu erhöhen oder
nach links, um die Drehzahl zu
verringern.
Um das Gebläse abzuschalten, drehen
Sie den Knopf in die Nullstellung.
Systemfunktion
D230501AUN
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur
ein.
4. Stellen Sie die gewünschte Gebläse-
drehzahl ein.
D230502AUN
Heizung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur
ein.
4. Stellen Sie die gewünschte Gebläse-
drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet
werden soll, schalten Sie die
Klimaanlage (ausstattungsabhängig)
ein.
• Wenn die Windschutzscheibe
beschlägt, wählen Sie den Modus
( ) oder ( ).
OTQ047095
Bedienung vorn
OTQ047080
Bedienung hinten

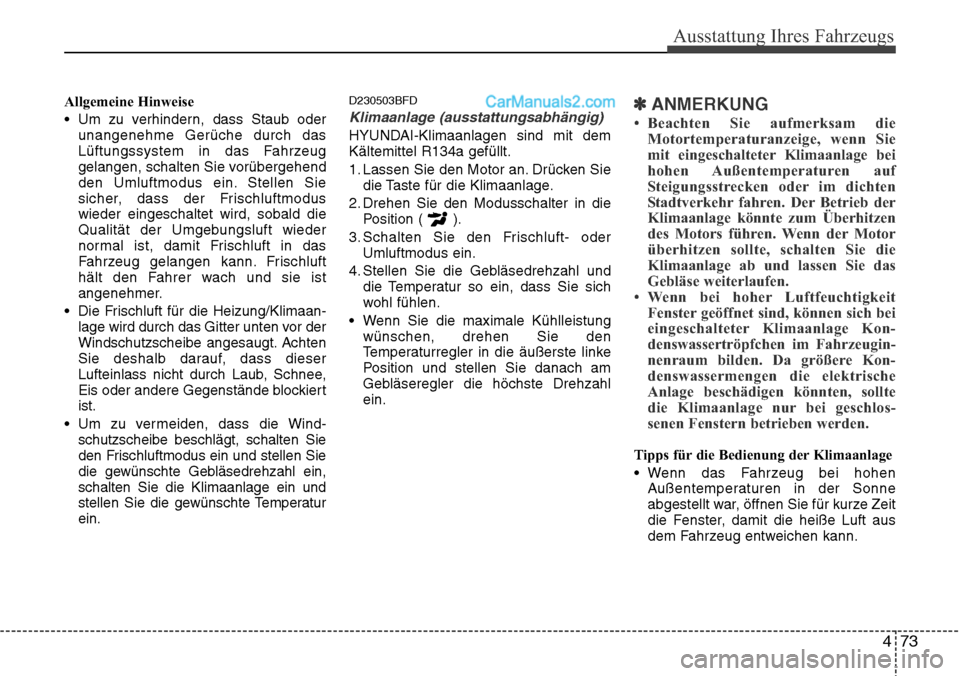

473
Ausstattung Ihres Fahrzeugs
Allgemeine Hinweise
• Um zu verhindern, dass Staub oder
unangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmodus
wieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
• Die Frischluft für die Heizung/Klimaan-
lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiert
ist.
• Um zu vermeiden, dass die Wind-
schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,
schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperatur
ein.D230503BFD
Klimaanlage (ausstattungsabhängig)
HYUNDAI-Klimaanlagen sind mit dem
Kältemittel R134a gefüllt.
1. Lassen Sie den Motor an. Drücken Sie
die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die
Position ( ).
3. Schalten Sie den Frischluft- oder
Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und
die Temperatur so ein, dass Sie sich
wohl fühlen.
• Wenn Sie die maximale Kühlleistung
wünschen, drehen Sie den
Temperaturregler in die äußerste linke
Position und stellen Sie danach am
Gebläseregler die höchste Drehzahl
ein.
✽ANMERKUNG
• Beachten Sie aufmerksam die
Motortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
• Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon-
denswassertröpfchen im Fahrzeugin-
nenraum bilden. Da größere Kon-
denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos-
senen Fenstern betrieben werden.
Tipps für die Bedienung der Klimaanlage
• Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.

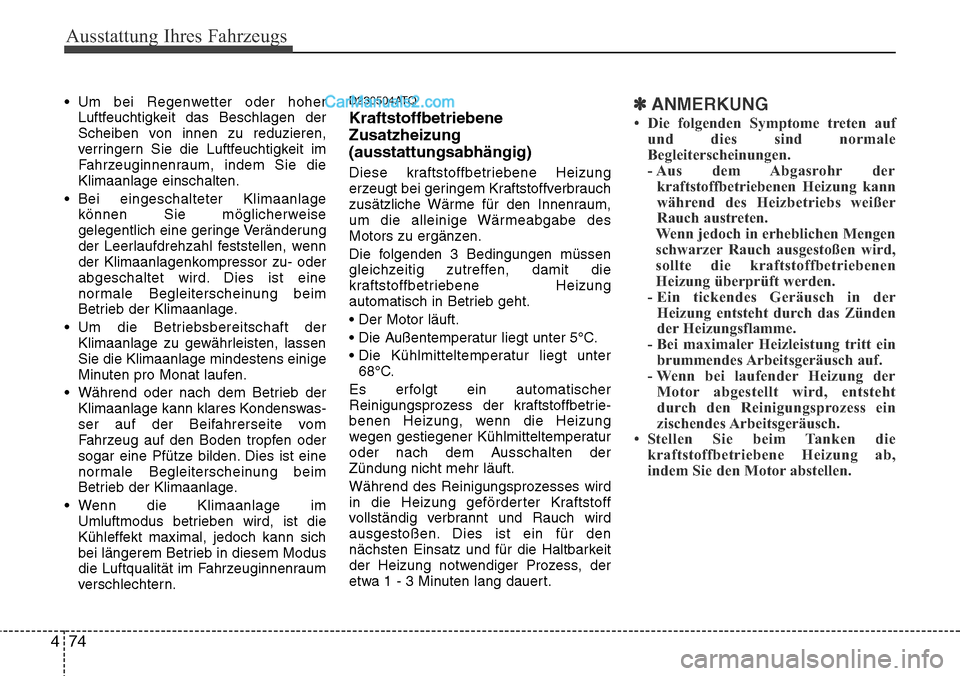

Ausstattung Ihres Fahrzeugs
74 4
• Um bei Regenwetter oder hoher
Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie die
Klimaanlage einschalten.
• Bei eingeschalteter Klimaanlage
können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
• Um die Betriebsbereitschaft der
Klimaanlage zu gewährleisten, lassen
Sie die Klimaanlage mindestens einige
Minuten pro Monat laufen.
• Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas-
ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
• Wenn die Klimaanlage im
Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.D230504ATQ
Kraftstoffbetriebene
Zusatzheizung
(ausstattungsabhängig)
Diese kraftstoffbetriebene Heizung
erzeugt bei geringem Kraftstoffverbrauch
zusätzliche Wärme für den Innenraum,
um die alleinige Wärmeabgabe des
Motors zu ergänzen.
Die folgenden 3 Bedingungen müssen
gleichzeitig zutreffen, damit die
kraftstoffbetriebene Heizung
automatisch in Betrieb geht.
• Der Motor läuft.
• Die Außentemperatur liegt unter 5°C.
• Die Kühlmitteltemperatur liegt unter
68°C.
Es erfolgt ein automatischer
Reinigungsprozess der kraftstoffbetrie-
benen Heizung, wenn die Heizung
wegen gestiegener Kühlmitteltemperatur
oder nach dem Ausschalten der
Zündung nicht mehr läuft.
Während des Reinigungsprozesses wird
in die Heizung geförderter Kraftstoff
vollständig verbrannt und Rauch wird
ausgestoßen. Dies ist ein für den
nächsten Einsatz und für die Haltbarkeit
der Heizung notwendiger Prozess, der
etwa 1 - 3 Minuten lang dauert.
✽ANMERKUNG
• Die folgenden Symptome treten auf
und dies sind normale
Begleiterscheinungen.
- Aus dem Abgasrohr der
kraftstoffbetriebenen Heizung kann
während des Heizbetriebs weißer
Rauch austreten.
Wenn jedoch in erheblichen Mengen
schwarzer Rauch ausgestoßen wird,
sollte die kraftstoffbetriebenen
Heizung überprüft werden.
- Ein tickendes Geräusch in der
Heizung entsteht durch das Zünden
der Heizungsflamme.
- Bei maximaler Heizleistung tritt ein
brummendes Arbeitsgeräusch auf.
- Wenn bei laufender Heizung der
Motor abgestellt wird, entsteht
durch den Reinigungsprozess ein
zischendes Arbeitsgeräusch.
• Stellen Sie beim Tanken die
kraftstoffbetriebene Heizung ab,
indem Sie den Motor abstellen.

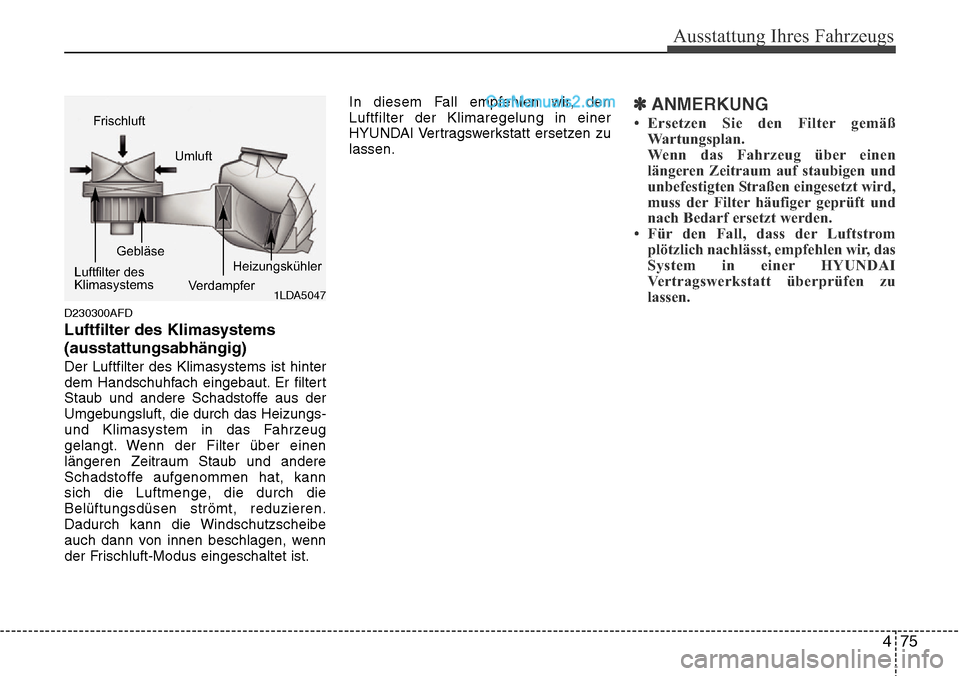

475
Ausstattung Ihres Fahrzeugs
D230300AFD
Luftfilter des Klimasystems
(ausstattungsabhängig)
Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch die
Belüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.In diesem Fall empfehlen wir, den
Luftfilter der Klimaregelung in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen.
✽ANMERKUNG
• Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen und
unbefestigten Straßen eingesetzt wird,
muss der Filter häufiger geprüft und
nach Bedarf ersetzt werden.
• Für den Fall, dass der Luftstrom
plötzlich nachlässt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des
Klimasystems
VerdampferHeizungskühler

Ausstattung Ihres Fahrzeugs
76 4

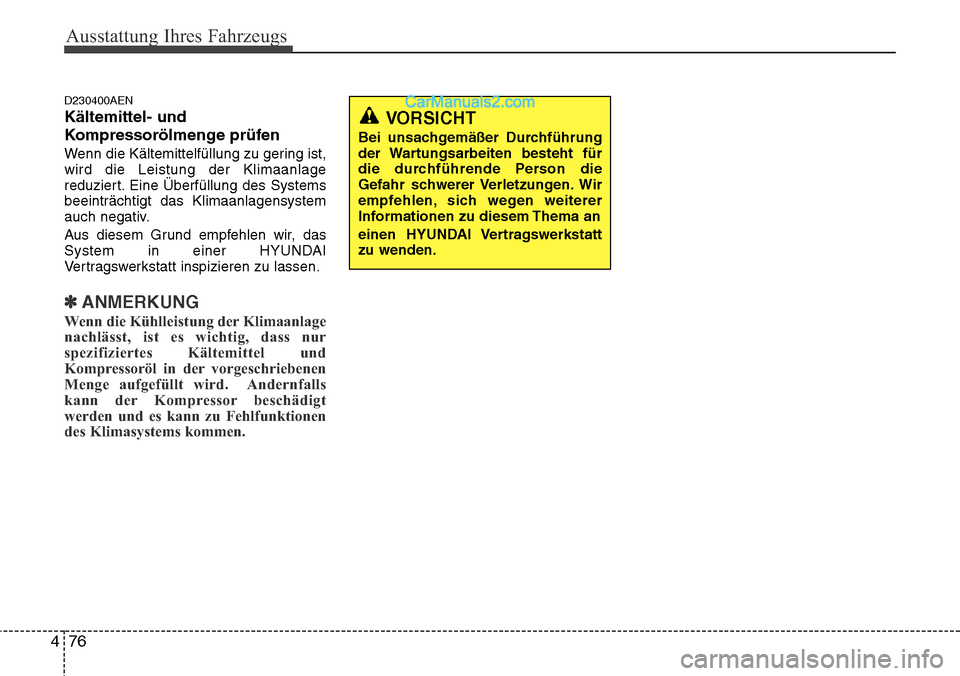

D230400AEN
Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu gering ist,
wird die Leistung der Klimaanlage
reduziert. Eine Überfüllung des Systems
beeinträchtigt das Klimaanlagensystem
auch negativ.
Aus diesem Grund empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
✽ANMERKUNG
Wenn die Kühlleistung der Klimaanlage
nachlässt, ist es wichtig, dass nur
spezifiziertes Kältemittel und
Kompressoröl in der vorgeschriebenen
Menge aufgefüllt wird. Andernfalls
kann der Kompressor beschädigt
werden und es kann zu Fehlfunktionen
des Klimasystems kommen.
VORSICHT
Bei unsachgemäßer Durchführung
der Wartungsarbeiten besteht für
die durchführende Person die
Gefahr schwerer Verletzungen. Wir
empfehlen, sich wegen weiterer
Informationen zu diesem Thema an
einen HYUNDAI Vertragswerkstatt
zu wenden.

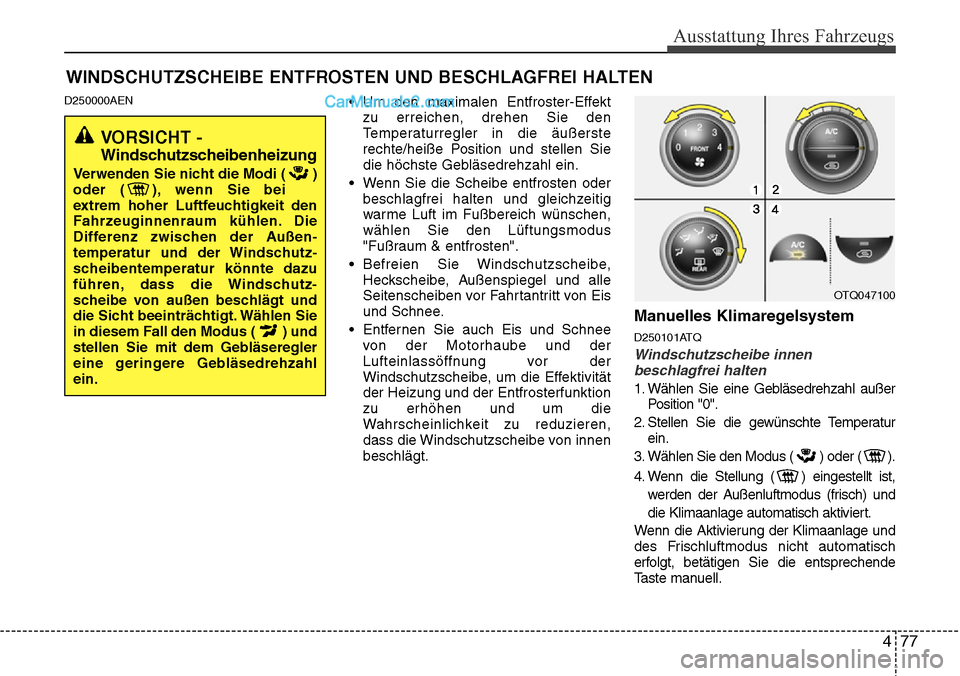

477
Ausstattung Ihres Fahrzeugs
D250000AEN• Um den maximalen Entfroster-Effekt
zu erreichen, drehen Sie den
Temperaturregler in die äußerste
rechte/heiße Position und stellen Sie
die höchste Gebläsedrehzahl ein.
• Wenn Sie die Scheibe entfrosten oder
beschlagfrei halten und gleichzeitig
warme Luft im Fußbereich wünschen,
wählen Sie den Lüftungsmodus
"Fußraum & entfrosten".
• Befreien Sie Windschutzscheibe,
Heckscheibe, Außenspiegel und alle
Seitenscheiben vor Fahrtantritt von Eis
und Schnee.
• Entfernen Sie auch Eis und Schnee
von der Motorhaube und der
Lufteinlassöffnung vor der
Windschutzscheibe, um die Effektivität
der Heizung und der Entfrosterfunktion
zu erhöhen und um die
Wahrscheinlichkeit zu reduzieren,
dass die Windschutzscheibe von innen
beschlägt.
Manuelles Klimaregelsystem
D250101ATQ
Windschutzscheibe innen
beschlagfrei halten
1. Wählen Sie eine Gebläsedrehzahl außer
Position "0".
2. Stellen Sie die gewünschte Temperatur
ein.
3. Wählen Sie den Modus ( ) oder ( ).
4. Wenn die Stellung ( ) eingestellt ist,
werden der Außenluftmodus (frisch) und
die Klimaanlage automatisch aktiviert.
Wenn die Aktivierung der Klimaanlage und
des Frischluftmodus nicht automatisch
erfolgt, betätigen Sie die entsprechende
Taste manuell.
WINDSCHUTZSCHEIBE ENTFROSTEN UND BESCHLAGFREI HALTEN
OTQ047100
VORSICHT -
Windschutzscheibenheizung
Verwenden Sie nicht die Modi ( )
oder ( ), wenn Sie bei
extrem hoher Luftfeuchtigkeit den
Fahrzeuginnenraum kühlen. Die
Differenz zwischen der Außen
-temperatur und der Windschutz-scheibentemperatur könnte dazu
führen,dass die Windschutz-scheibe von außen beschlägt und
die Sicht beeinträchtigt. Wählen Sie
in diesem Fall den Modus ( ) und
stellen Sie mit dem Gebläseregler
eine geringere Gebläsedrehzahl
ein.

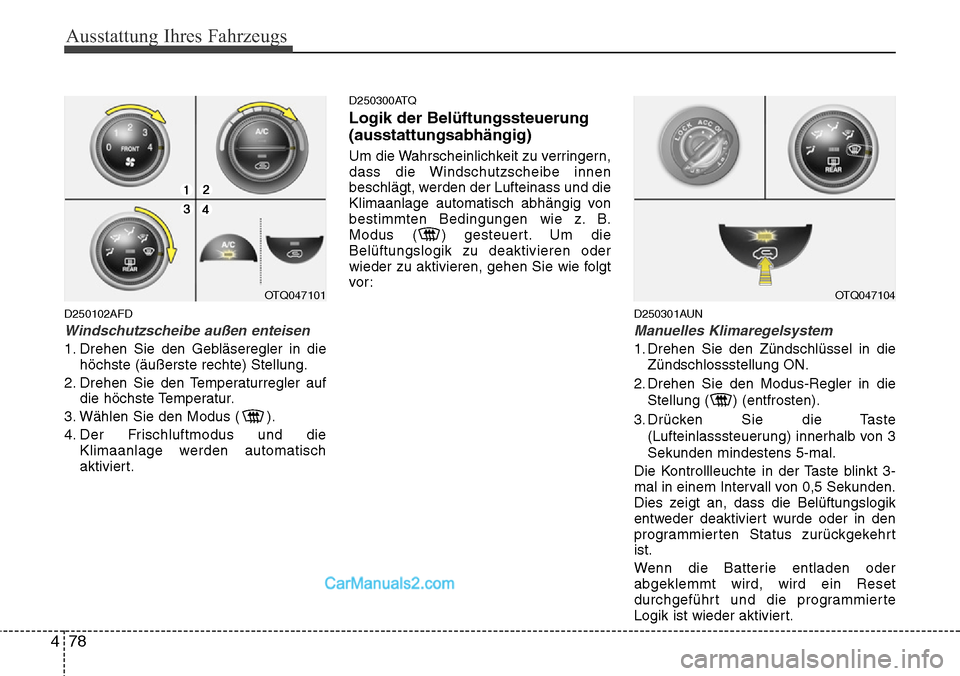

Ausstattung Ihres Fahrzeugs
78 4
D250102AFD
Windschutzscheibe außen enteisen
1. Drehen Sie den Gebläseregler in die
höchste (äußerste rechte) Stellung.
2. Drehen Sie den Temperaturregler auf
die höchste Temperatur.
3. Wählen Sie den Modus ( ).
4. Der Frischluftmodus und die
Klimaanlage werden automatisch
aktiviert.
D250300ATQ
Logik der Belüftungssteuerung
(ausstattungsabhängig)
Um die Wahrscheinlichkeit zu verringern,
dass die Windschutzscheibe innen
beschlägt, werden der Lufteinass und die
Klimaanlage automatisch abhängig von
bestimmten Bedingungen wie z. B.
Modus ( ) gesteuert. Um die
Belüftungslogik zu deaktivieren oder
wieder zu aktivieren, gehen Sie wie folgt
vor :
D250301AUN
Manuelles Klimaregelsystem
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ON.
2. Drehen Sie den Modus-Regler in die
Stellung ( ) (entfrosten).
3. Drücken Sie die Taste
(Lufteinlasssteuerung) innerhalb von 3
Sekunden mindestens 5-mal.
Die Kontrollleuchte in der Taste blinkt 3-
mal in einem Intervall von 0,5 Sekunden.
Dies zeigt an, dass die Belüftungslogik
entweder deaktiviert wurde oder in den
programmierten Status zurückgekehrt
ist.
Wenn die Batterie entladen oder
abgeklemmt wird, wird ein Reset
durchgeführt und die programmierte
Logik ist wieder aktiviert.
OTQ047101OTQ047104

479
Ausstattung Ihres Fahrzeugs

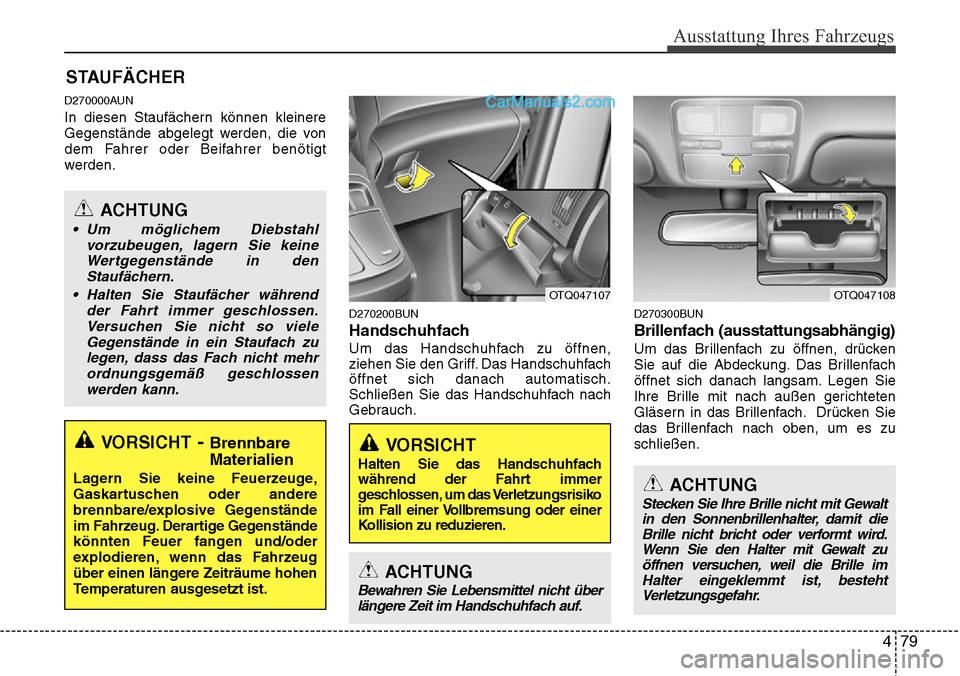

D270000AUN
In diesen Staufächern können kleinere
Gegenstände abgelegt werden, die von
dem Fahrer oder Beifahrer benötigt
werden.
D270200BUN
Handschuhfach
Um das Handschuhfach zu öffnen,
ziehen Sie den Griff. Das Handschuhfach
öffnet sich danach automatisch.
Schließen Sie das Handschuhfach nach
Gebrauch.
D270300BUN
Brillenfach (ausstattungsabhängig)
Um das Brillenfach zu öffnen, drücken
Sie auf die Abdeckung. Das Brillenfach
öffnet sich danach langsam. Legen Sie
Ihre Brille mit nach außen gerichteten
Gläsern in das Brillenfach. Drücken Sie
das Brillenfach nach oben, um es zu
schließen.
STAUFÄCHER
VORSICHT- Brennbare
Materialien
Lagern Sie keine Feuerzeuge,
Gaskartuschen oder andere
brennbare/explosive Gegenstände
im Fahrzeug. Derartige Gegenstände
könnten Feuer fangen und/oder
explodieren, wenn das Fahrzeug
über einen längere Zeiträume hohen
Temperaturen ausgesetzt ist.
ACHTUNG
• Um möglichem Diebstahl
vorzubeugen, lagern Sie keine
Wertgegenstände in den
Staufächern.
• Halten Sie Staufächer während
der Fahrt immer geschlossen.
Versuchen Sie nicht so viele
Gegenstände in ein Staufach zu
legen, dass das Fach nicht mehr
ordnungsgemäß geschlossen
werden kann.
VORSICHT
Halten Sie das Handschuhfach
während der Fahrt immer
geschlossen, um das Verletzungsrisiko
im Fall einer Vollbremsung oder einer
Kollision zu reduzieren.
OTQ047107OTQ047108
ACHTUNG
Bewahren Sie Lebensmittel nicht über
längere Zeit im Handschuhfach auf.
ACHTUNG
Stecken Sie Ihre Brille nicht mit Gewalt
in den Sonnenbrillenhalter, damit die
Brille nicht bricht oder verformt wird.
Wenn Sie den Halter mit Gewalt zu
öffnen versuchen, weil die Brille im
Halter eingeklemmt ist, besteht
Verletzungsgefahr.

Ausstattung Ihres Fahrzeugs
80 4

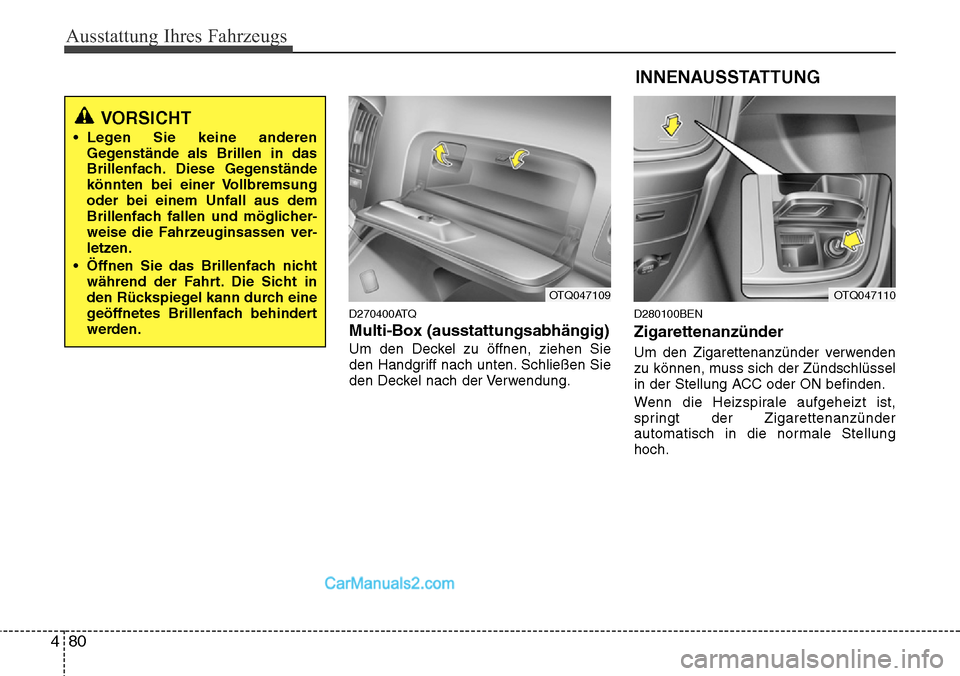

D270400ATQ
Multi-Box (ausstattungsabhängig)
Um den Deckel zu öffnen, ziehen Sie
den Handgriff nach unten. Schließen Sie
den Deckel nach der Verwendung.
D280100BEN
Zigarettenanzünder
Um den Zigarettenanzünder verwenden
zu können, muss sich der Zündschlüssel
in der Stellung ACC oder ON befinden.
Wenn die Heizspirale aufgeheizt ist,
springt der Zigarettenanzünder
automatisch in die normale Stellung
hoch.
VORSICHT
• Legen Sie keine anderen
Gegenstände als Brillen in das
Brillenfach. Diese Gegenstände
könnten bei einer Vollbremsung
oder bei einem Unfall aus dem
Brillenfach fallen und möglicher
-weise die Fahrzeuginsassen ver-letzen.
•Öffnen Sie das Brillenfach nicht
während der Fahrt. Die Sicht in
den Rückspiegel kann durch eine
geöffnetes Brillenfach behindert
werden.
OTQ047109
INNENAUSSTATTUNG
OTQ047110

481
Ausstattung Ihres Fahrzeugs

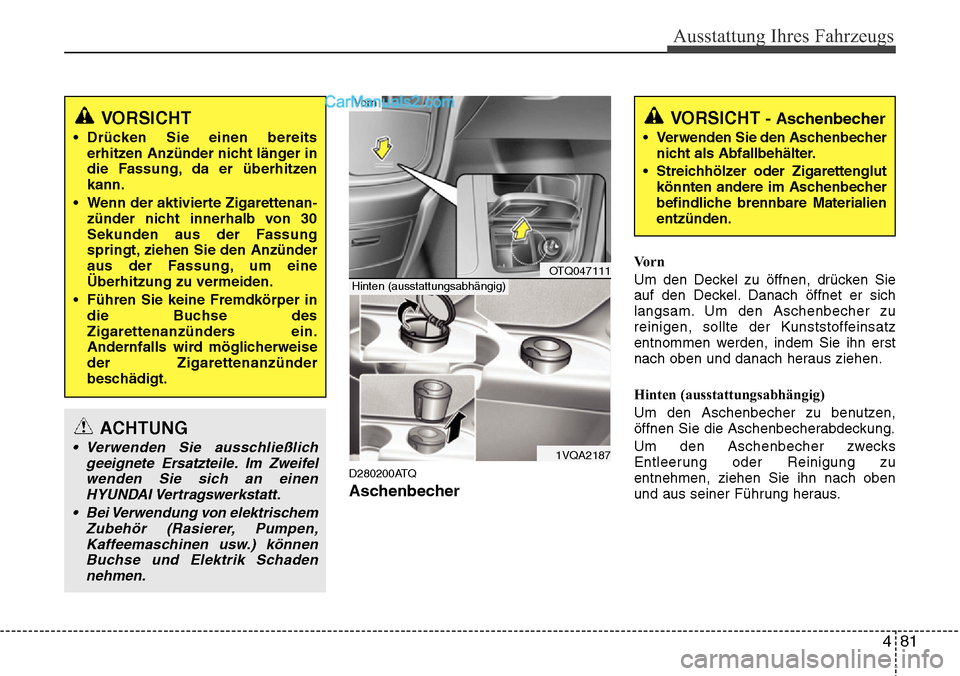

D280200ATQ
Aschenbecher
Vo r n
Um den Deckel zu öffnen, drücken Sie
auf den Deckel. Danach öffnet er sich
langsam. Um den Aschenbecher zu
reinigen, sollte der Kunststoffeinsatz
entnommen werden, indem Sie ihn erst
nach oben und danach heraus ziehen.
Hinten (ausstattungsabhängig)
Um den Aschenbecher zu benutzen,
öffnen Sie die Aschenbecherabdeckung.
Um den Aschenbecher zwecks
Entleerung oder Reinigung zu
entnehmen, ziehen Sie ihn nach oben
und aus seiner Führung heraus.
ACHTUNG
• Verwenden Sie ausschließlich
geeignete Ersatzteile. Im Zweifel
wenden Sie sich an einen
HYUNDAI Vertragswerkstatt.
• Bei Verwendung von elektrischem
Zubehör (Rasierer, Pumpen,
Kaffeemaschinen usw.) können
Buchse und Elektrik Schaden
nehmen.
VORSICHT
• Drücken Sie einen bereits
erhitzen Anzünder nicht länger in
die Fassung, da er überhitzen
kann.
• Wenn der aktivierte Zigarettenan
-zünder nicht innerhalb von 30
Sekunden aus der Fassung
springt, ziehen Sie den Anzünder
aus der Fassung, um eine
Überhitzung zu vermeiden.
• Führen Sie keine Fremdkörper in
die Buchse des
Zigarettenanzünders ein.
Andernfalls wird möglicherweise
der Zigarettenanzünder
beschädigt.
VORSICHT - Aschenbecher
• Verwenden Sie den Aschenbecher
nicht als Abfallbehälter.
• Streichhölzer oder Zigarettenglut
könnten andere im Aschenbecher
befindliche brennbare Materialien
entzünden.
OTQ047111
1VQA2187
Hinten (ausstattungsabhängig)
Vo r n
