Hyundai H-1 (Grand Starex) 2015 Manual del propietario (in Spanish)

Mantenimiento
32 7

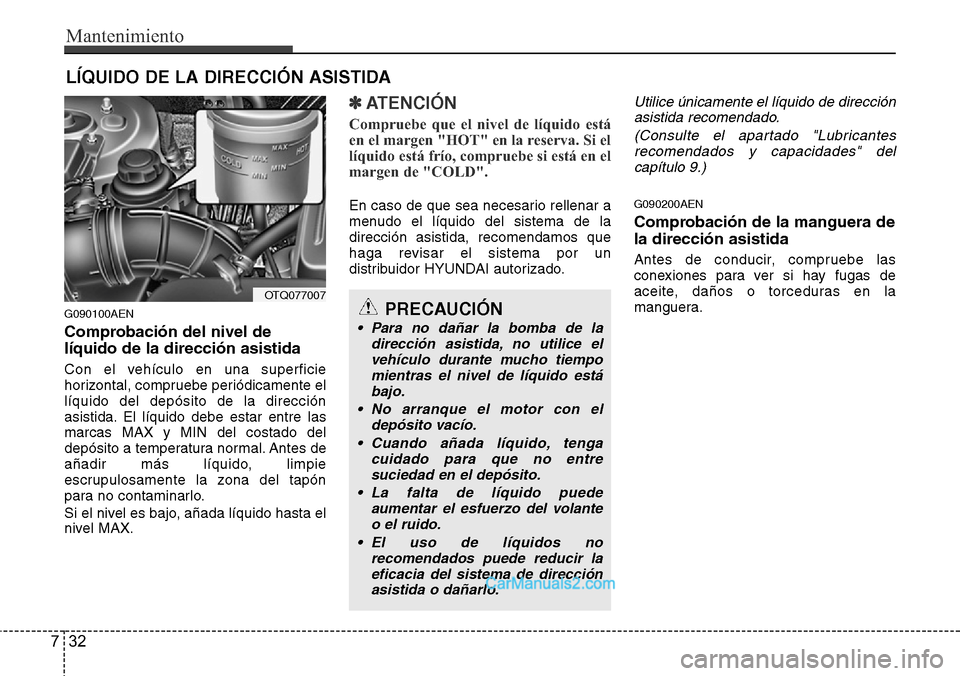

LÍQUIDO DE LA DIRECCIÓN ASISTIDA
G090100AEN
Comprobación del nivel de
líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente el
líquido del depósito de la dirección
asistida. El líquido debe estar entre las
marcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.
✽ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva. Si el
líquido está frío, compruebe si está en el
margen de "COLD".
En caso de que sea necesario rellenar a
menudo el líquido del sistema de la
dirección asistida, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Utilice únicamente el líquido de dirección
asistida recomendado.
(Consulte el apartado "Lubricantes
recomendados y capacidades" del
capítulo 9.)
G090200AEN
Comprobación de la manguera de
la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños o torceduras en la
manguera.
PRECAUCIÓN
• Para no dañar la bomba de la
dirección asistida, no utilice el
vehículo durante mucho tiempo
mientras el nivel de líquido está
bajo.
• No arranque el motor con el
depósito vacío.
• Cuando añada líquido, tenga
cuidado para que no entre
suciedad en el depósito.
• La falta de líquido puede
aumentar el esfuerzo del volante
o el ruido.
• El uso de líquidos no
recomendados puede reducir la
eficacia del sistema de dirección
asistida o dañarlo.
OTQ077007

733
Mantenimiento

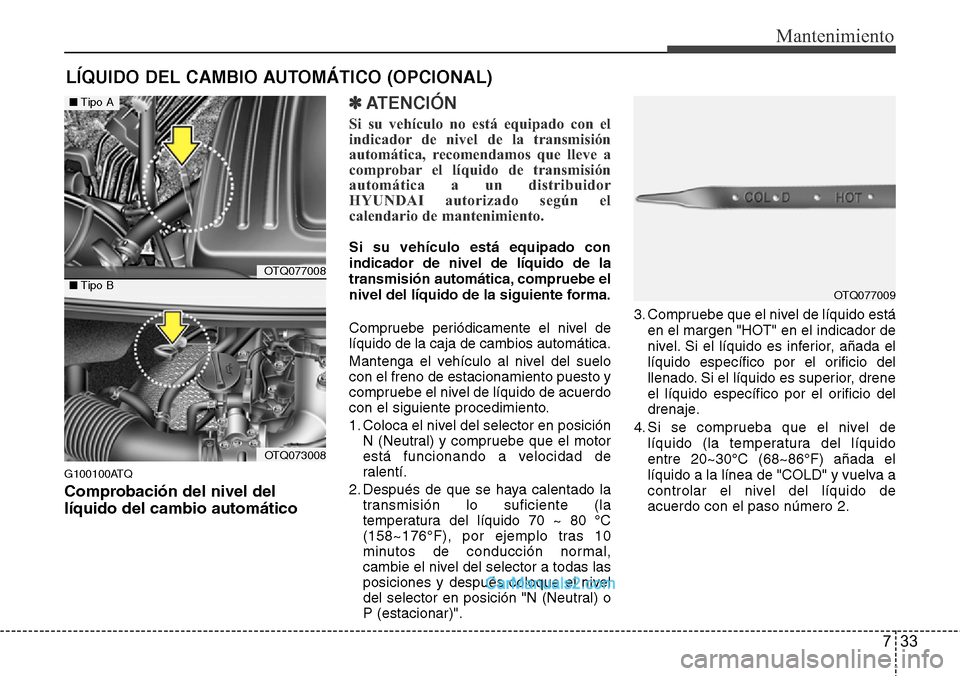

LÍQUIDO DEL CAMBIO AUTOMÁTICO (OPCIONAL)
G100100ATQ
Comprobación del nivel del
líquido del cambio automático
✽ATENCI

Mantenimiento
34 7

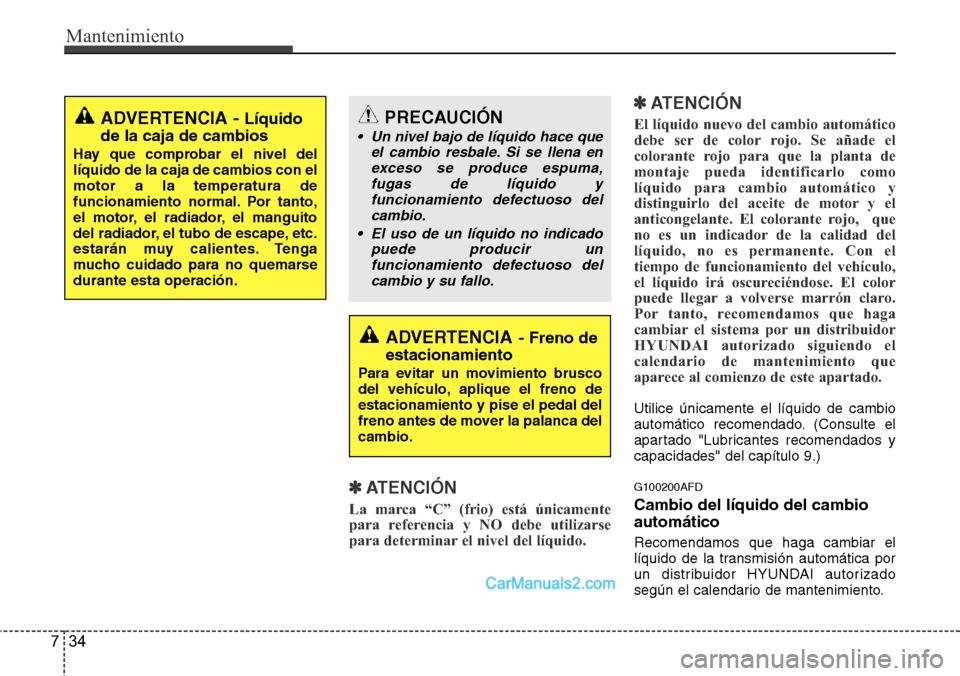

✽ATENCIÓN
La marca “C” (frio) está únicamente
para referencia y NO debe utilizarse
para determinar el nivel del líquido.
✽ATENCIÓN
El líquido nuevo del cambio automático
debe ser de color rojo. Se añade el
colorante rojo para que la planta de
montaje pueda identificarlo como
líquido para cambio automático y
distinguirlo del aceite de motor y el
anticongelante. El colorante rojo, que
no es un indicador de la calidad del
líquido, no es permanente. Con el
tiempo de funcionamiento del vehículo,
el líquido irá oscureciéndose. El color
puede llegar a volverse marrón claro.
Por tanto, recomendamos que haga
cambiar el sistema por un distribuidor
HYUNDAI autorizado siguiendo el
calendario de mantenimiento que
aparece al comienzo de este apartado.
Utilice únicamente el líquido de cambio
automático recomendado. (Consulte el
apartado "Lubricantes recomendados y
capacidades" del capítulo 9.)
G100200AFD
Cambio del líquido del cambio
automático
Recomendamos que haga cambiar el
líquido de la transmisión automática por
un distribuidor HYUNDAI autorizado
según el calendario de mantenimiento.
ADVERTENCIA - Líquido
de la caja de cambios
Hay que comprobar el nivel del
líquido de la caja de cambios con el
motor a la temperatura de
funcionamiento normal. Por tanto,
el motor, el radiador, el manguito
del radiador, el tubo de escape, etc.
estarán muy calientes. Tenga
mucho cuidado para no quemarse
durante esta operación.
ADVERTENCIA- Freno de
estacionamiento
Para evitar un movimiento brusco
del vehículo, aplique el freno de
estacionamiento y pise el pedal del
freno antes de mover la palanca del
cambio.
PRECAUCIÓN
• Un nivel bajo de líquido hace que
el cambio resbale. Si se llena en
exceso se produce espuma,
fugas de líquido y
funcionamiento defectuoso del
cambio.
• El uso de un líquido no indicado
puede producir un
funcionamiento defectuoso del
cambio y su fallo.

735
Mantenimiento

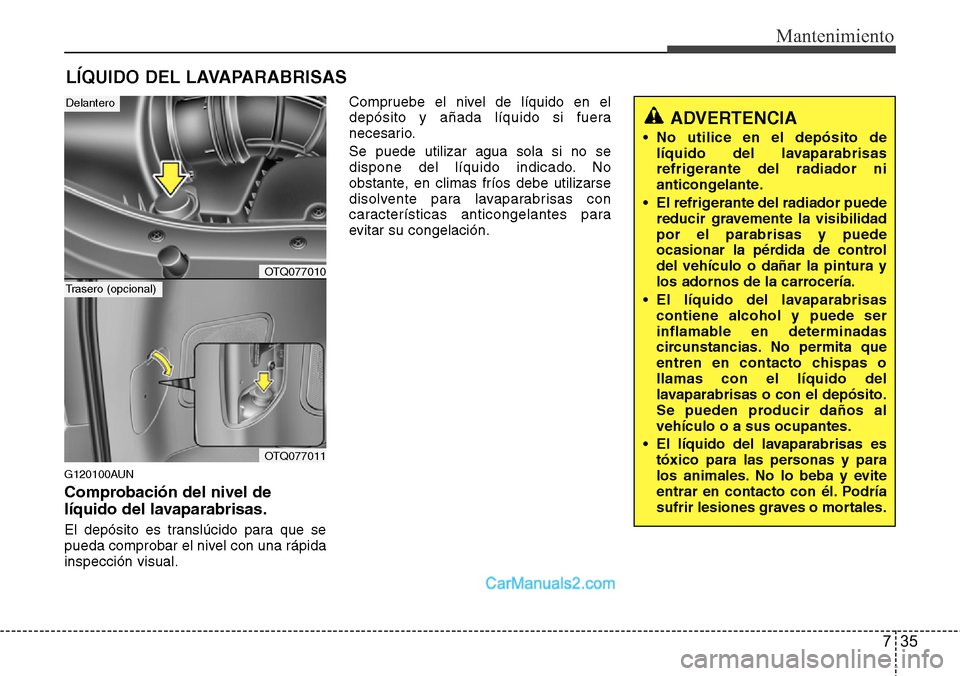

LÍQUIDO DEL LAVAPARABRISAS
G120100AUN
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápida
inspección visual.Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario.
Se puede utilizar agua sola si no se
dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ADVERTENCIA
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
• El líquido del lavaparabrisas
contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas o
llamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños al
vehículo o a sus ocupantes.
• El líquido del lavaparabrisas es
tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
OTQ077010
OTQ077011
Delantero
Trasero (opcional)

Mantenimiento
36 7

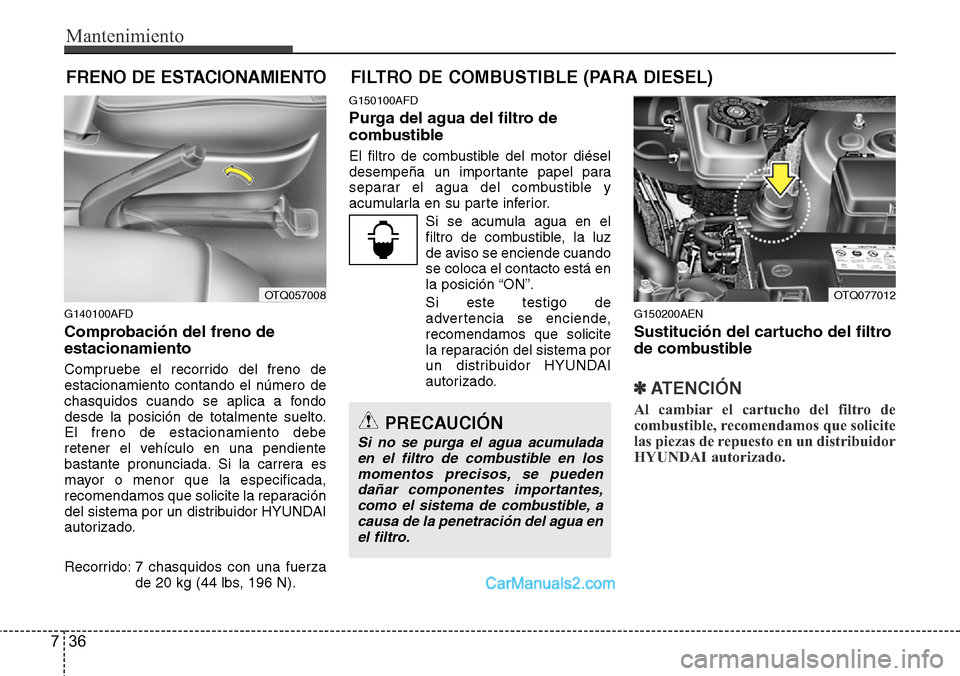

FRENO DE ESTACIONAMIENTO FILTRO DE COMBUSTIBLE (PARA DIESEL)
G140100AFD
Comprobación del freno de
estacionamiento
Compruebe el recorrido del freno de
estacionamiento contando el número de
chasquidos cuando se aplica a fondo
desde la posición de totalmente suelto.
El freno de estacionamiento debe
retener el vehículo en una pendiente
bastante pronunciada. Si la carrera es
mayor o menor que la especificada,
recomendamos que solicite la reparación
del sistema por un distribuidor HYUNDAI
autorizado.
Recorrido: 7 chasquidos con una fuerza
de 20 kg (44 lbs, 196 N).
G150100AFD
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el
filtro de combustible, la luz
de aviso se enciende cuando
se coloca el contacto está en
la posición “ON”.
Si este testigo de
advertencia se enciende,
recomendamos que solicite
la reparación del sistema por
un distribuidor HYUNDAI
autorizado.
G150200AEN
Sustitución del cartucho del filtro
de combustible
✽ATENCI

737
Mantenimiento

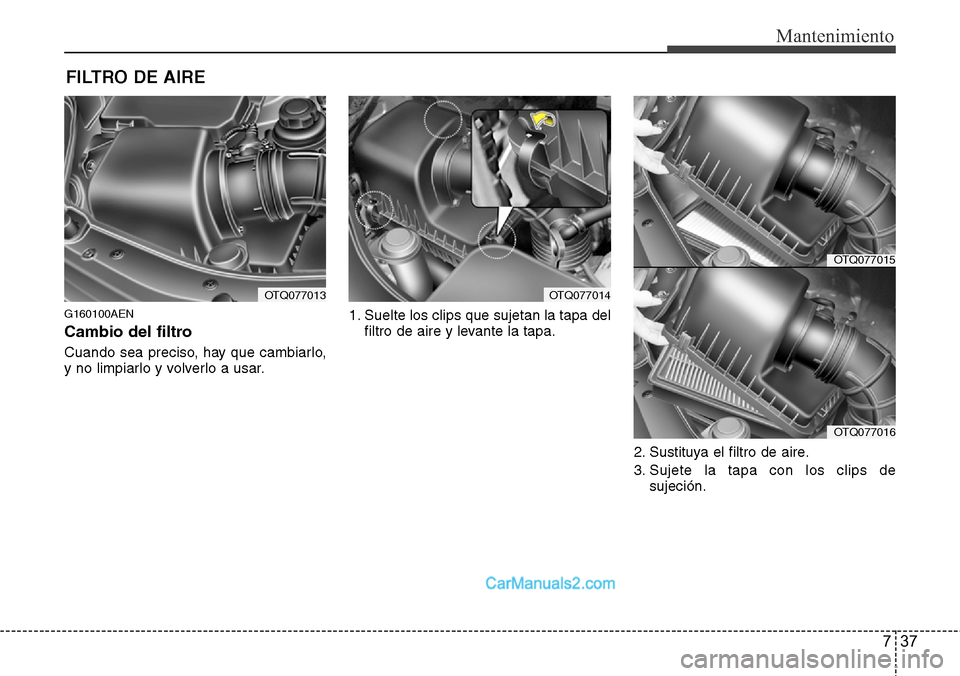

FILTRO DE AIRE
G160100AEN
Cambio del filtro
Cuando sea preciso, hay que cambiarlo,
y no limpiarlo y volverlo a usar.1. Suelte los clips que sujetan la tapa del
filtro de aire y levante la tapa.
2. Sustituya el filtro de aire.
3. Sujete la tapa con los clips de
sujeción.
OTQ077013OTQ077014
OTQ077015
OTQ077016

Mantenimiento
38 7

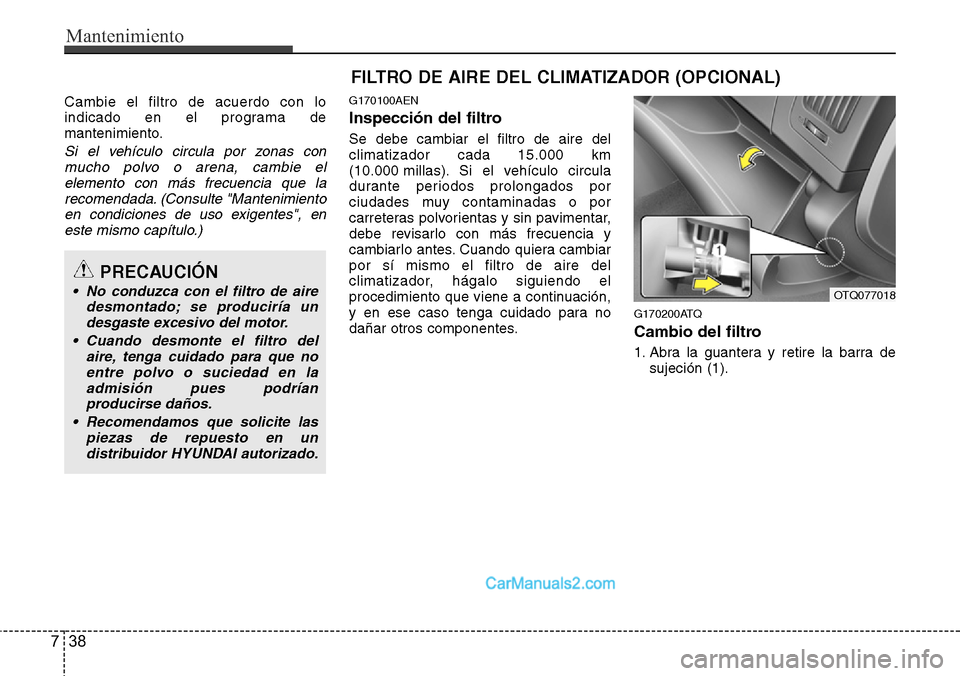

FILTRO DE AIRE DEL CLIMATIZADOR (OPCIONAL)
Cambie el filtro de acuerdo con lo
indicado en el programa de
mantenimiento.
Si el vehículo circula por zonas con
mucho polvo o arena, cambie el
elemento con más frecuencia que la
recomendada. (Consulte "Mantenimiento
en condiciones de uso exigentes", en
este mismo capítulo.)
G170100AEN
Inspección del filtro
Se debe cambiar el filtro de aire del
climatizador cada 15.000 km
(10.000 millas). Si el vehículo circula
durante periodos prolongados por
ciudades muy contaminadas o por
carreteras polvorientas y sin pavimentar,
debe revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera cambiar
por sí mismo el filtro de aire del
climatizador, hágalo siguiendo el
procedimiento que viene a continuación,
y en ese caso tenga cuidado para no
dañar otros componentes.
G170200ATQ
Cambio del filtro
1. Abra la guantera y retire la barra de
sujeción (1).
PRECAUCIÓN
• No conduzca con el filtro de aire
desmontado; se produciría un
desgaste excesivo del motor.
• Cuando desmonte el filtro del
aire, tenga cuidado para que no
entre polvo o suciedad en la
admisión pues podrían
producirse daños.
• Recomendamos que solicite las
piezas de repuesto en un
distribuidor HYUNDAI autorizado.OTQ077018

739
Mantenimiento

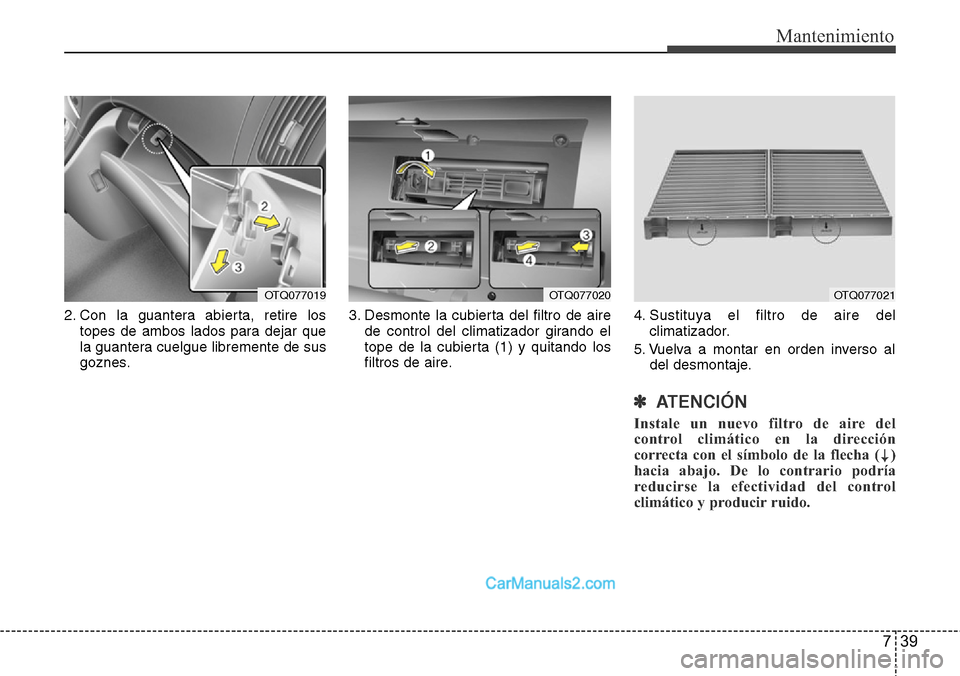

2. Con la guantera abierta, retire los
topes de ambos lados para dejar que
la guantera cuelgue libremente de sus
goznes.3. Desmonte la cubierta del filtro de aire
de control del climatizador girando el
tope de la cubierta (1) y quitando los
filtros de aire.4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso al
del desmontaje.
✽ ATENCIÓN
Instale un nuevo filtro de aire del
control climático en la dirección
correcta con el símbolo de la flecha ( )
hacia abajo. De lo contrario podría
reducirse la efectividad del control
climático y producir ruido.
OTQ077019OTQ077020OTQ077021
→

Mantenimiento
40 7

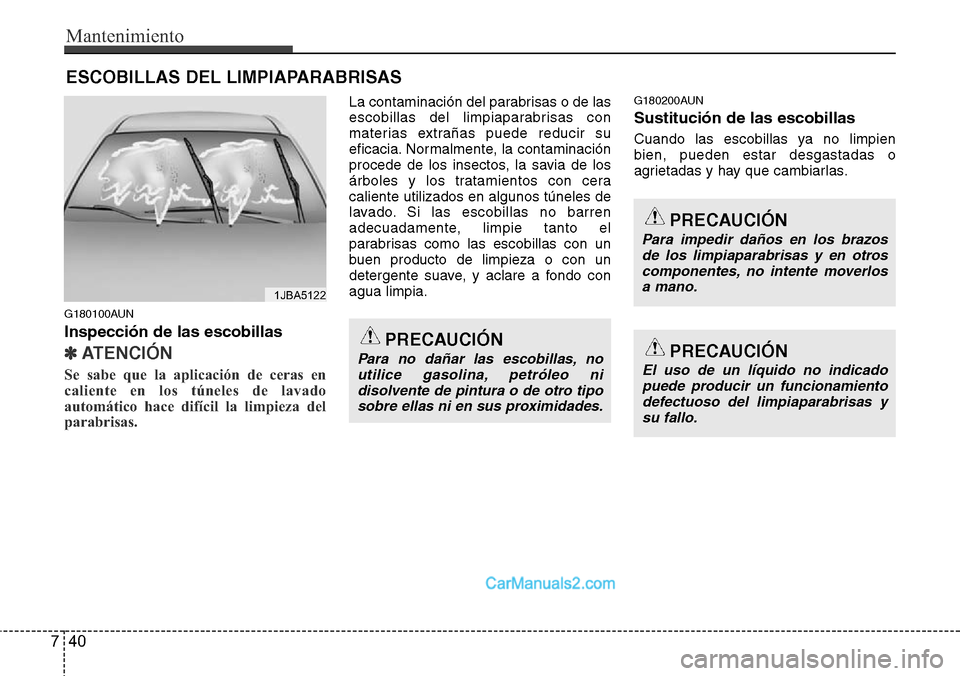

ESCOBILLAS DEL LIMPIAPARABRISAS
G180100AUN
Inspección de las escobillas
✽ ATENCI

741
Mantenimiento

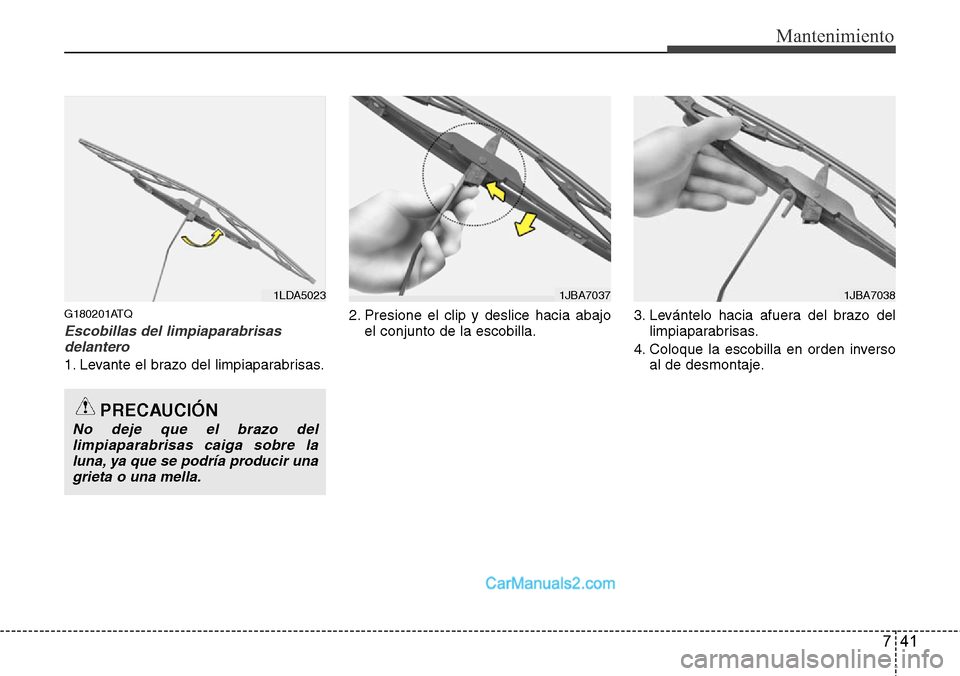

G180201ATQ
Escobillas del limpiaparabrisas
delantero
1. Levante el brazo del limpiaparabrisas.2. Presione el clip y deslice hacia abajo
el conjunto de la escobilla.3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso
al de desmontaje.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
1LDA50231JBA70381JBA7037
